PDM1045P Ďakujeme vám, že ste si zakúpili produkt značky Ferm. Získali ste tým špičkový produkt od jedného z popredných európskych dodávateľov. Všetky produkty, ktoré vám boli dodané spoločnosťou Ferm sa vyrábajú podľa najvyšších štandardov výkonu a bezpečnosti. V rámci našej podnikovej lozoe poskytujeme aj špičkové zákaznícke služby v kombinácii s komplexnou zárukou. Dúfame, že náš produkt vám bude dobre slúžiť ešte mnoho rokov.

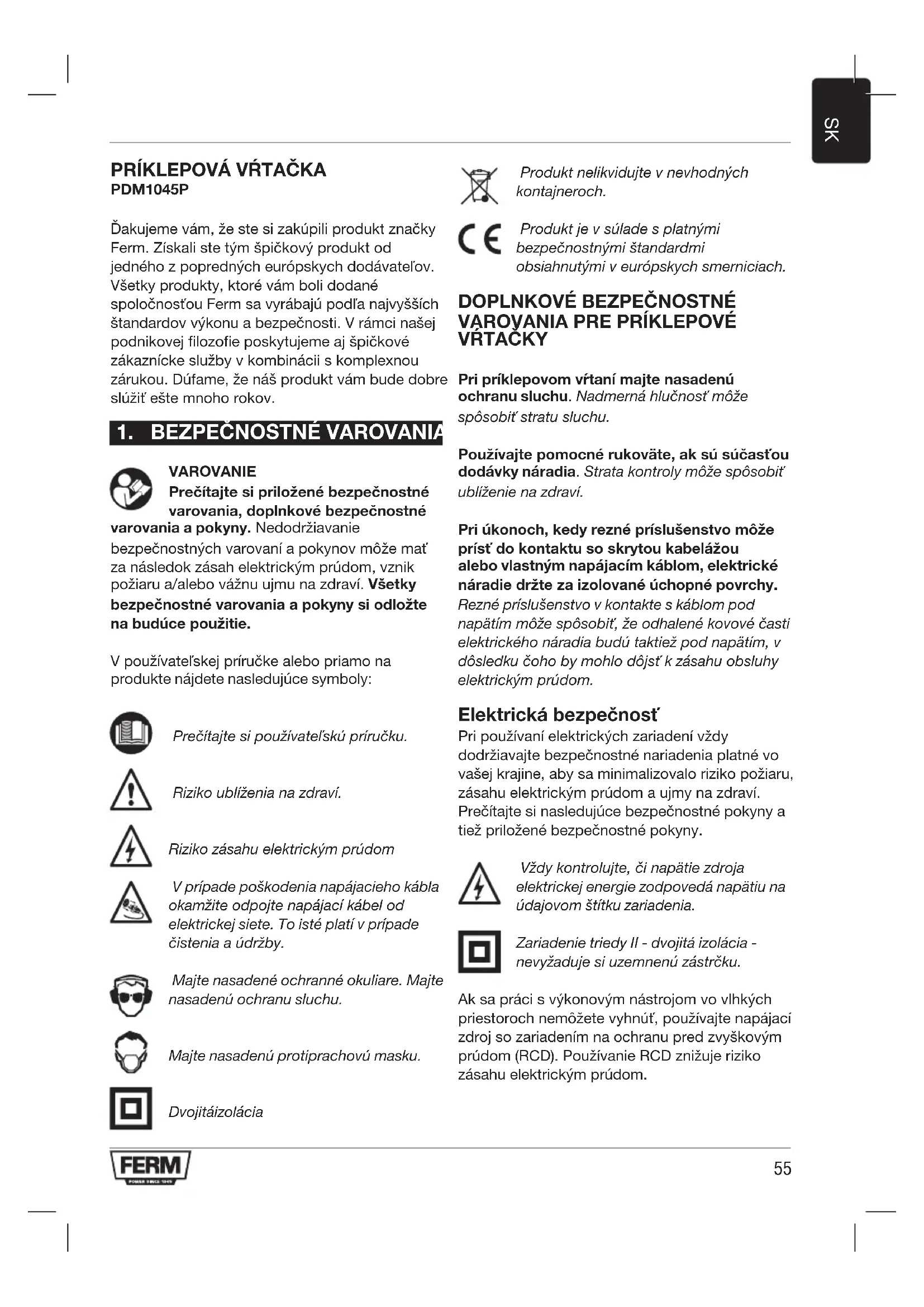

1. BEZPEČNOSTNÉ VAROVANIA

VAROVANIE Prečítajte si priložené bezpečnostné varovania, doplnkové bezpečnostné varovania a pokyny. Nedodržiavanie bezpečnostných varovaní a pokynov môže mať za následok zásah elektrickým prúdom, vznik požiaru a/alebo vážnu ujmu na zdraví. Všetky bezpečnostné varovania a pokyny si odložte na budúce použitie. V používateľskej príručke alebo priamo na produkte nájdete nasledujúce symboly: Prečítajte si používateľskú príručku. Riziko ublíženia na zdraví. Riziko zásahu elektrickým prúdom V prípade poškodenia napájacieho kábla okamžite odpojte napájací kábel od elektrickej siete. To isté platí v prípade čistenia a údržby. Majte nasadené ochranné okuliare. Majte nasadenú ochranu sluchu. Majte nasadenú protiprachovú masku. Dvojitá izolácia Produkt nelikvidujte v nevhodných kontajneroch. Produkt je v súlade s platnými bezpečnostnými štandardmi obsiahnutými v európskych smerniciach.

Pri príklepovom vŕtaní majte nasadenú ochranu sluchu. Nadmerná hlučnosť môže spôsobiť stratu sluchu. Používajte pomocné rukoväte, ak sú súčasťou dodávky náradia. Strata kontroly môže spôsobiť ublíženie na zdraví. Pri úkonoch, kedy rezné príslušenstvo môže prísť do kontaktu so skrytou kabelážou alebo vlastným napájacím káblom, elektrické náradie držte za izolované úchopné povrchy. Rezné príslušenstvo v kontakte s káblom pod napätím môže spôsobiť, že odhalené kovové časti elektrického náradia budú taktiež pod napätím, v dôsledku čoho by mohlo dôjsť k zásahu obsluhy elektrickým prúdom. Elektrická bezpečnosť Pri používaní elektrických zariadení vždy dodržiavajte bezpečnostné nariadenia platné vo vašej krajine, aby sa minimalizovalo riziko požiaru, zásahu elektrickým prúdom a ujmy na zdraví. Prečítajte si nasledujúce bezpečnostné pokyny a tiež priložené bezpečnostné pokyny. Vždy kontrolujte, či napätie zdroja elektrickej energie zodpovedá napätiu na údajovom štítku zariadenia. Zariadenie triedy II - dvojitá izolácia - nevyžaduje si uzemnenú zástrčku. Ak sa práci s výkonovým nástrojom vo vlhkých priestoroch nemôžete vyhnúť, používajte napájací zdroj so zariadením na ochranu pred zvyškovým prúdom (RCD). Používanie RCD znižuje riziko zásahu elektrickým prúdom.56

Cieľové použitie Príklepová vŕtačka je určená na vŕtanie otvorov do dreva, kovu a plastov a na kladivové vŕtanie do tehly a betónu. Technické špecikácie Elektrické napätie 220-230 V~ Elektrická frekvencia 50 Hz Napájací vstup 1050W Voľnobežné otáčky (1) 0 - 1 000/min Voľnobežné otáčky (2) 0 - 2 800/min Nárazová intenzita (1) 0 - 16 000/min Nárazová intenzita (2) 0 - 44 800/min Max. rozmer upináka 13 mm Hmotnosť 3,2 kg Max. priemer vrtáka Drevo 30 mm Betón 20 mm Oceľ 13 mm Hlukové hodnoty Zvukový tlak (L

Hladina vibrácií Hladina vibračných emisií uvádzaná v tejto používateľskej príručke bola nameraná podľa štandardizovaného testu denovaného v štandarde EN 60745; môže sa použiť na porovnanie jedného náradia s druhým a ako predbežné hodnotenie vibrácií pri používaní náradia na uvádzané účely - používanie náradia na rôzne účely alebo s rôznym či nevhodne udržiavaným príslušenstvom môže výrazne zvýšiť hladinu expozície - obdobia, keď je náradie vypnuté alebo sa prevádzkuje na voľnobeh, môžu výrazne znížiť hladinu expozície Pred účinkami vibrácií sa chráňte údržbou náradia a príslušenstva, udržiavaním rúk v teple a vhodnou organizáciou pracovných postupov. Popis Čísla uvedené v texte sa odvolávajú na diagramy na strane 2. Obr. A

7. Prepínač smeru otáčania doľava/doprava

8. Spínač výberu prevodu

9. Postranná rukoväť

10. Kľúč skľučovadla

Príklepové vŕtačky vyžadujú len veľmi malý tlak zo strany obsluhy. Nadmerný tlak vyvíjaný na náradie môže viesť k nežiaducemu prehrievaniu motora a spáleniu poháňaného nástroja. Montáž a demontáž pomocného držadla (obr. A) Montáž

• Zasuňte kľúč skľučovadla (10) do jedného z otvorov skľučovadla (1).

• Otvorte skľučovadlo (1) otáčaním kľúča skľučovadla (10) proti smeru hodinových ručičiek.

• Vložte vrták (11) do skľučovadla (1).

• Zatvorte skľučovadlo (1) otáčaním kľúča skľučovadla (10) v smere hodinových ručičiek.

Vyberte kľúč skľučovadla (10) zo skľučovadla (1).57

• Zasuňte kľúč skľučovadla (10) do jedného z otvorov skľučovadla (1).

• Otvorte skľučovadlo (1) otáčaním kľúča skľučovadla (10) proti smeru hodinových ručičiek.

• Vyberte vrták (11) zo skľučovadla (1).

• Zatvorte skľučovadlo (1) otáčaním kľúča skľučovadla (10) v smere hodinových ručičiek.

Vyberte kľúč skľučovadla (10) zo skľučovadla (1). Nastavenie hĺbkovej zarážky Obr. A

• Hĺbkovú zarážku (3) zasuňte cez otvor v krúžku na postrannej rukoväti.

• Rýchlosť otáčania je možné nastaviť silnejším stlačením spínača Zap./Vyp. (5) na zvýšenie rýchlosti otáčania alebo uvoľnením tlaku na zníženie rýchlosti otáčania. Tlačidlo blokovania Obr. A

• Spínač Zap./Vyp. (5) môžete zablokovať stlačením spínača Zap./Vyp. (5) a následným stlačením tlačidla blokovania (4).

• Zámku spínača uvoľníte opakovaným krátkym stlačením spínača Zap./Vyp. (5). Nastavenie maximálnej rýchlosti otáčania Obr. A

• Rýchlosť otáčaním kolieska na nastavenie otáčok (6) nastavte na požadovanú maximálnu rýchlosť otáčania. Prepínanie smeru otáčania Obr. A Smer otáčania nemeňte v priebehu používania.

• Smer otáčania proti smeru hodinových ručičiek: prepínač smeru otáčania doľava/ doprava (7) prepnite do polohy „ “.

• Smer otáčania v smere hodinových ručičiek: prepínač smeru otáčania doľava/doprava (7) prepnite do polohy „ “. Spínač výberu funkcie Obr. A Spínač výberu funkcie (2) sa bude obsluhovať len v čase, keď zariadenie nepracuje, aby nedošlo k jeho poškodeniu.

• Pre vŕtanie nastavte spínač výber funkcie (2) do polohy “ ”.

• Pre funkciu vŕtacieho kladiva nastavte spínač výber funkcie (2) do polohy “ ”. Spínač výberu prevodu Obr. A Spínač výberu prevodu (8) sa bude obsluhovať len v čase, keď zariadenie nepracuje, aby nedošlo k jeho poškodeniu.

• Ak spínač výberu prevodu (8) nastavíte do polohy „1“, rýchlosť vŕtania je možné nastavovať v rozmedzí od 0 do 1 000/min.

• Ak spínač výberu prevodu (8) nastavíte do polohy „2“, rýchlosť vŕtania je možné nastavovať v rozmedzí od 0 do 2,800/min.

• Keď spínač výberu prevodu (8) nie je možné ľahko prepnúť medzi polohami „1“ a „2“, upinák (1) mierne pootočte rukami. Zabezpečíte tým zapadnutie prevodov na správne miesto, čím sa zjednoduší prepínanie medzi prevodmi. Tipy pre používateľa Zariadenie vždy používajte s pevne ukotvenou postrannou rukoväťou - bude sa vám pracovať pohodlnejšie a zároveň precíznejšie. Pozor: vrtáky a násady na funkciu vŕtacieho kladiva sa zahrievajú na mimoriadne vysokú teplotu. Vŕtanie a funkcia vŕtacieho kladiva

V prípade veľkých otvorov, napríklad do mimo- ria d ne tvrdého betónu, začnite s použitím menšej násady na vytvorenie vodiaceho otvoru a následne otvor vŕtaním rozšírte na nominálnu veľkosť.

• Zariadenie pevne uchopte 2 rukami. Uvedomte si, že vrták sa môže zaseknúť, čoho dôsledkom bude náhle pretočenie zariadenia (najmä pri58

vŕtaní hlbokých otvorov).

• Na zariadenie príliš netlačte, nechajte ho vykonať prácu za vás.

Pred čistením a údržbou vždy vypnite zariadenie a zástrčku vytiahnite z elektrickej zásuvky. Puzdro zariadenia vyčistite jemnou tkaninou, podľa možností po každom použití. Uistite sa, že vetracie otvory neobsahujú prach a nečistoty. Odolné nečistoty odstráňte jemnou tkaninou navlhčenou v mydlovej vode. Nepoužívajte rozpúšťadlá ako benzín, alkohol, amoniak a pod. Takéto chemické látky poškodia syntetické komponenty. Karbónová kefa Ak sa karbónové kefy opotrebujú, je potrebné ich vymeniť na oddelení služieb zákazníkom výrobcu, prípadne tento úkon musí vykonať iná podobne kvalikovaná osoba. Používajte len pôvodný originálny typ karbónových kief. Ak dôjde k poškodeniu napájacieho kábla, vymeniť ho môže len výrobca, jeho servisný agent alebo podobne kvalikovaná osoba, aby nedošlo k ublíženiu na zdraví. Defekty Zariadenie je potrebné pravidelne kontrolovať z hľadiska prítomnosti nasledujúcich defektov a v prípade potreby je ho potrebné opraviť.

• Poškodené pohyblivé súčasti. ŽIVOTNÉ PROSTREDIE Chybné alebo vyradené elektrické či elektronické zariadenia musia byť zberané v príslušných recyklačných zberniach. Len pre krajiny ES Elektrické náradie nelikvidujte ako súčasť komunálneho odpadu. Podľa Európskej smernice 2012/19/EU o vyradených elektrických a elektronických zariadeniach a jej implementácie do národného práva sa elektrické náradie, ktoré je viac nepoužiteľné, musí zberať ako separovaný odpad a likvidovať ekologickým spôsobom. ZÁRUKA Záručné podmienky nájdete v samostatne priloženom záručnom liste. Produkt a používateľská príručka podliehajú zmenám. Špecikácie sa môžu zmeniť bez predchádzajúceho upozornenia.59
