BRUKSANVISNING PDM1045P Ferm

Justering av maximal rotationshastighet

Fig. A

Takk for at du kjøpte dette Ferm-productet. Ved Å gjore det, har du nå et utmerket produit som leveres av en av Europas ledende leverandører. Alleprodukter som leveres til deg av Ferm blir produsert etter de høyeste standardene for yteevne og sikkerhet. Som en del av filosofien vår gir vi ögså utmerket kundeservice som støttes av den utstrakte garantien vår. Vi hapér du nyter Å bruke dette produit i mange Å fremover.

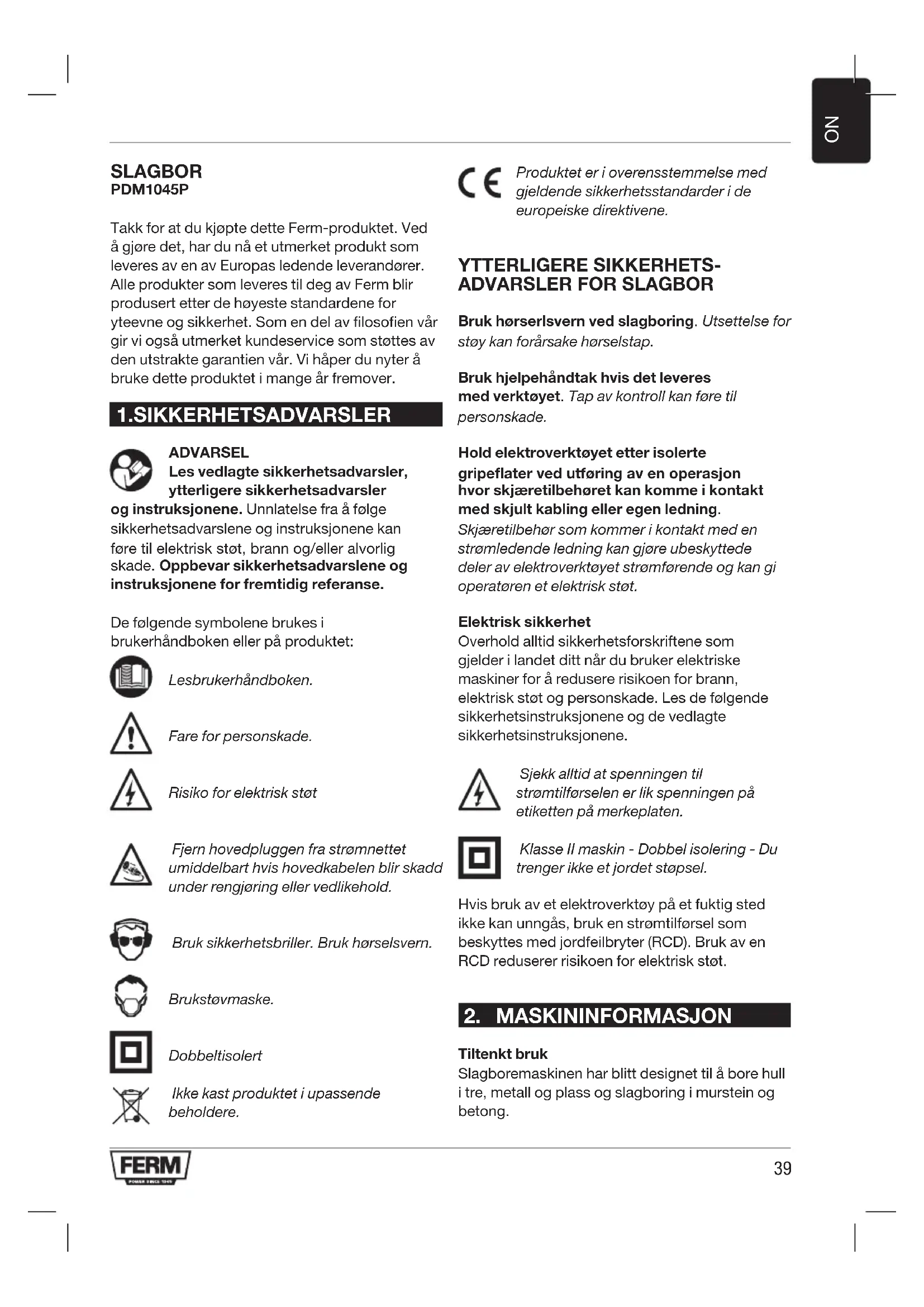

1.SIKKERHETSADVVARSLER

ADVARSEL

Les vedlagte sikkerhetsadvarsler, ytterligere sikkerhetsadvarsler

og instruksjonene. Unnlatelse fra a folge sikkerhetsadvarslene og instruksjonene kan fore til elektrisk stot, brann og/eller alvorlig skade. Oppbevar sikkerhetsadvarslene og instruksjonene for fremtidig referanse.

De følgende symbolene brukes i brukerhandboken eller på produit:

Lesbrukerhandboken.

Fare for personskade.

Risiko for elektrisk stot

Fjern hovedpluggen fra strømnette umiddelbart his vvedkabelen blir skadd under rengjøring ell er vedlikehold.

Bruk sikkerhetsbriller. Bruk horselsvern.

Brukstovmaske.

Dobeltisolert

Ilke kastproduktet i upassende beholdere.

Produkt er i overensstemmelse med gjeldende sikkerhetsstandar der i de europeiske direktivene.

YTTERLIGERE SIKKERHETS- ADVARSLER FOR SLAGBOR

Bruk hørserlsvern ved slagboring. Utsettelse for stoy kan forarsake horselstap.

Bruk hjelpehandtak hvis det leveres med verktoyet. Tap av kontroll kan fore til personskade.

Hold elektroverktøyet etter isolerte gripeflater ved utføring av en operasjon hvor skjærtilbehoret kan komme i kontakt med skjult kabling eller egen ledning.

Skjaertilbehør somkommen i kontakt med en strømledende ledning kan gjore ubeskyttede deler av elektroverktøyet stromførende og kan gi operatoren et elektrisk stot.

Elektrisk sikkerhet

Overhold alltid sikkerhetsforskriftene som gjelder i landet ditt när du bruker elektriske maskiner for Å redusere risikoen for brann, elektrisk stot og personskade. Les de folgende sikkerhetsinstruktene og de vedlagte sikkerhetsinstruktene.

Sjekk alltid at spenningen til strømtilforselen er lik spenningen på etiketten på merkeplaten.

Slagboremaskinen har blitt designet til Å bore hull i tre, metall og plass og slagboring i murstein og belong.

Tekniske spesifikasjoner

Matespenning 220-230 V~

Nettrekvens 50 Hz

Inngangseffekt 1050W

Hastighet uten belastning (1) 0-1000 /min

Hastigehututenbelastning(2)0-2800/min

Slagtall (1) 0-16 000 /min

Slagtall (2) 0-44 800 /min

Maks. chuckstørrelse 13 mm

Vekt 3,2 kg

Maks. bord diameter

Tre 30 mm

Betong 20mm

Stal 13 mm

Stoyverdier

Lydttrykk (L_pa) 94 + 3 dB(A)

Lydstyrke (L_WA) 105 + 3dB(A)

Vibrasjonsverdier

Boring imetal, a_h,D 2,59+1,5m/s²

Slagboring i betong, a_h,0 9,00 + 1,5 m/s²

Vibrasjonsniva

Vibrasjonsnivaet som oppgisdenne instruksjonshandboken har blitt malt i henhold til en standardisert test gitt i EN 60745.Den kan brukes for a Sammenigne et verktoy med et annet og som forberedende vurdering av utsettelse for vibrasjon när verktoyet brukes for bruksomradene som nevnes

• bruk av verktøyet for andre bruksområder eller)darlig vedlikeholdt tilbehør kan oke eksponeringsnivæt betraktelig
• gangene verktoyet er slatt av ellr nar det gjores uten a gjore jobben kan redusere eksponderingsnivagetetraktelig

Beskytt deg mot effekten av vibrasjon ved a vedlikeholde verktoyet og tilbehoret, holde hendene dine varme og organise jobbmønsteret ditt.

Beskrivelse

1. Chuck
2. Bryter for funksjonsvalg
3. Dybdestopplinjal
4. Laseknapp
5. På-/av-bryter
6. Hastighetjusteringsbryter
7. Venstre-/høyre-rotasjonsbryter
8. Bryter for girvalg
9. Sidehandtak
10. Chucknokkel

3. DRIFT

Slagbormaskiner krever veldig lite driftstrykk. Overflodig trykk pa verktoyet kan fore til unodvendig overoppheting av motoren og brenning av verktoyet som kjores.

Montering og fjerning av hjelpegrepet (fig. A) Montering

• Løsne hjelpegrepet (9).
  Skyv hjelpegrepet (9) over chucken (1).
• Still inn hjelpegrepet (9) til onsket stilling.
  Stram til hjelpegrepet (9).

Fjerning

Losne hjelpegrepet (9).
Fjern hjelpegrepet (9) fra chucken (1).
- Stram til hjelpegrepet (9).

Montering

• Sett chucknokkelen (10) i et av hullene i chucken (1).
• Apne chucken (1) ved á skru chucknøkkelen (10) mot klokken.
• Sett inn boret (11) i chicken (1).
  Lukk chucken (1) ved a skru chucknokkelen(10) med klokken.
  Fjern chucknokkelen (10) fra chucken (1).

Fjerning

• Sett chucknokkelen (10) i et av hullene i chucken (1).
• Apne chucken (1) ved Å skru chucknøkkelen (10) mot klokken.

Fjern boret (11) fra chucken (1).
- Lukk chucken (1) ved Å skru chucknøkkelen (10) med klokken.
Fjern chucknokkelen (10) fra chucken (1).

Innstilling av dybdestopp Fig.A

• Sett dybdestoppen (3) gjennom hullet i sidehandtaksringen.
  Gli linjalentilonskelig dybde.

På-/av-bryteren

Fig. A

• Skru maskinen på vegåtrykke på-/av-bryteren (5). Når du frigir på-/av-bryteren (5), slås maskinen av.
• Rotasjonshastigheten kan justeres ved Å trykke på-/av-bryteren (5) hardere for Å Øke rotasjonshastigheten eller lösne trykket for Å senke rotasjonshastigheten.

Laseknapp

Fig. A

Du kan Lase pa-/av-bryteren (5) ved a trykke pa-/av-bryteren (5) og sa trykke laseknappen (4).
For a frigi laseknappen, trykk raskt pa pa-/av-bryteren (5) igjen.

Justering av maksimal rotasjonshastighet

Fig. A

• Juster hastigheten ved Å vri hastighetjusteringsbryteren (6) til onskelig maksimal rotasjonshastighet.

Bytting av rotasjonsretning

Fig. A

Ikke bytt rotasjonsretning under bruk.

• Rotasjonsretning mot klokken: flytt venstre-/høyre rotasjonsbryter (7) til “.
• Rotasjonsretning med klokken: flytt venstre-/høyre rotasjonsbryter (7) til "

Bryter for funksjonsvalg

Fig. A

For a unnga skade paskinen, kal justering av bryteren for funksjonsvalg (2) kun utfores narnaskinen ikke kjoer

• Sett bryteren for funksjonsvalg (2) til "for boring.
• Sett bryteren for funksjonsvalg (2) til "for slagboring.

Bryter for girvalg Fig.A

For a unnga skade pa maskinen, kal justering av bryteren for girvalg (8) kun utfores narnaskinen nikke kjoer.

• Hvis du setter bryteren for girvalg (8) til stilling 1, kan borehaltighen justeres mellom 0 og 1,000 /min.
• Hvis du setter bryteren for girvalg (8) til stilling 2, kan borehaltighen justeres mellom 0 og 2,800 /min.
• När bryteren for girvalg (8)gressive skifter enkelt mellom 1 og 2, spin chucken (1) ltt med hendene. Dette hjelper girene til a falle i riktig stilling og gjør det enklere Å bytte gir.

Brukertips

Bruk alltid maskinen med sidehandtaket godt festet p'plass - det blir ici bare mer komfortabelt, du kan ogsa jobbe med mer presisjon.

Boring og slagboring

• For større hull, for eksempel i veldig hard belong, start med en mindre spiss for ledeboring først, og bor sa til nominell størrelse.
• Hold maskinen fast med 2 hender. Vær obs pa at boret kan kile seg fast og pa grunn av det kan maskinen plutselig vri seg (spesielt när du borer dype hull).
• Ikke pafør masse trykk pa maskinen, la maskinen gjore arbeidet.

4. VEDLIKEHOLD

Slå alltid av maskinen og fjern hovedpluggen fra stromnettet for rengjøring og vedlikehold.

Rengjør maskinbekledningen regelmessig med en myk klut, helst etter haver bruk. Sorg for at ventilasjonsapningene er fri for stov og skitt. Fjern veldig utholdende skitt med en myk klut faktet med sapeskum. IkkeBrukn noenlsemidler som bensin, alcohol, ammoniakk osv. Slike kjemikalier vil skade de syntetiske componentene.

Kullbørste

Hvis kullborstene er slitte, ma kullborstene byttes av kundeserviceavdelingen til fabrikanten aller en person med lignende kvalifisering.

Bruk kun riktige originaltyper av kullborster.

Hvis strømledningen er skadet, ma den byttes av fabrikanten, fabrikantens serviceverksted eller personer med lignende kvalifisering for a forbinde en fare.

Defekter

Maskinen skal regelmessig inpiseres for de fologende mulige defektene og repareres hvis det er nadvendig.

• Skade på stromledning
• Odelagtpa-/av-bryter
  Kortslutting
  Skade pà bevegelige deler

MILJ0

Defekt og/eller kasserte elektriske eller elektroniske apparater må samles pā passende resirkuleringsanlegg.

Kun for EU-land

Ikke kast elektroverktøy i husholdningsavfall. Ifolge den europeiske veiledningen 2012/19/EU for kassert elektrisk og elektronisk utstyr og implementeringen dens inn i nasjonal rett, ma elektroverktoy som ikke er brukbare lengre samles inn hver for seg og avhendes på en miljøvennlig mæte.

SLAGBOREMASKINE PDM1045P

Maks. borepatronstørrelse 13 mm

Vagt3,2kg

Maks. bord diameter

Tra 30 mm

Beton 20 mm

Stal 13 mm

Stjvardier

Lydttryk (L_PA) 94 + 3 dB(A)

Lydeffekt (L_wA) 105 + 3 dB(A)

Vibrationsvardier

Boring i metal, a_1,0 2,59 + 1,5 m/s²

Slagboring i beton, a_h,j0 9,00 + 1,5 m/s2

Vibrationsniveau

Boring og hammerboring
