MANUALE UTENTE PDM1050P Ferm

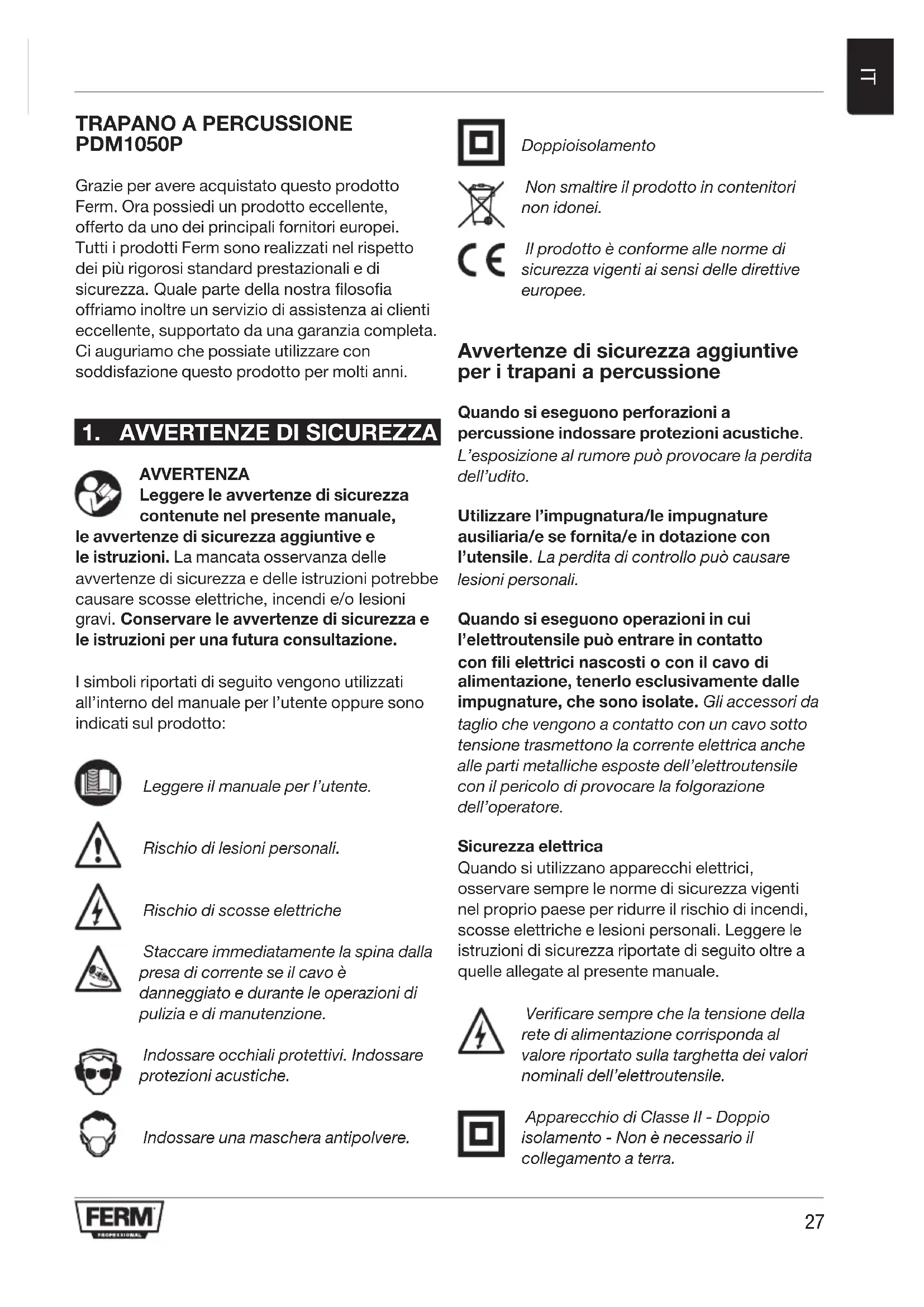

PDM1050P Grazie per avere acquistato questo prodotto Ferm. Ora possiedi un prodotto eccellente, offerto da uno dei principali fornitori europei. Tutti i prodotti Ferm sono realizzati nel rispetto dei più rigorosi standard prestazionali e di sicurezza. Quale parte della nostra losoa offriamo inoltre un servizio di assistenza ai clienti eccellente, supportato da una garanzia completa. Ci auguriamo che possiate utilizzare con soddisfazione questo prodotto per molti anni.

1. AVVERTENZE DI SICUREZZA

AVVERTENZA Leggere le avvertenze di sicurezza contenute nel presente manuale, le avvertenze di sicurezza aggiuntive e le istruzioni. La mancata osservanza delle avvertenze di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendi e/o lesioni gravi. Conservare le avvertenze di sicurezza e le istruzioni per una futura consultazione. I simboli riportati di seguito vengono utilizzati all’interno del manuale per l’utente oppure sono indicati sul prodotto: Leggere il manuale per l’utente. Rischio di lesioni personali. Rischio di scosse elettriche Staccare immediatamente la spina dalla presa di corrente se il cavo è danneggiato e durante le operazioni di pulizia e di manutenzione. Indossare occhiali protettivi. Indossare protezioni acustiche. Indossare una maschera antipolvere. Doppio isolamento Non smaltire il prodotto in contenitori non idonei. Il prodotto è conforme alle norme di sicurezza vigenti ai sensi delle direttive europee. Avvertenze di sicurezza aggiuntive per i trapani a percussione Quando si eseguono perforazioni a percussione indossare protezioni acustiche. L’esposizione al rumore può provocare la perdita dell’udito. Utilizzare l’impugnatura/le impugnature ausiliaria/e se fornita/e in dotazione con l’utensile. La perdita di controllo può causare lesioni personali. Quando si eseguono operazioni in cui l’elettroutensile può entrare in contatto con li elettrici nascosti o con il cavo di alimentazione, tenerlo esclusivamente dalle impugnature, che sono isolate. Gli accessori da taglio che vengono a contatto con un cavo sotto tensione trasmettono la corrente elettrica anche alle parti metalliche esposte dell’elettroutensile con il pericolo di provocare la folgorazione dell’operatore. Sicurezza elettrica Quando si utilizzano apparecchi elettrici, osservare sempre le norme di sicurezza vigenti nel proprio paese per ridurre il rischio di incendi, scosse elettriche e lesioni personali. Leggere le istruzioni di sicurezza riportate di seguito oltre a quelle allegate al presente manuale. Verificare sempre che la tensione della rete di alimentazione corrisponda al valore riportato sulla targhetta dei valori nominali dell’elettroutensile. Apparecchio di Classe II - Doppio isolamento - Non è necessario il collegamento a terra.28

Se non è possibile evitare l’uso di un elettroutensile in ambiente umido, usare una rete di alimentazione protetta da un interruttore differenziale (salvavita). L’uso di un salvavita riduce il rischio di scosse elettriche.

2. INFORMAZIONI RELATIVE

ALL’ELETTROUTENSILE Uso previsto Questo trapano a percussione è destinato all’esecuzione di fori nel legno, nel metallo e nella plastica e alla tassellatura (con la funzione di martello) in mattoni e calcestruzzo. Dati tecnici Tensione di rete 220-240 V~ Frequenza di rete 50 Hz Potenza assorbita 710 W Velocità a vuoto 0-3.200 giri/min Frequenza di percussione 0-51.200 colpi/min Dimensione max. mandrino 13 mm Diametro punte trapano max. Legno 25 mm Calcestruzzo 13 mm Acciaio 10 mm Peso 2.30 kg Valori di rumorosità Pressione sonora (L

) 102,8 + 3 dB (A) Vibrazioni Perforazione di metalli, a h,D 6,128 + 1,5 m/s

Perforazione a percussione di calcestruzzo, a h,ID 7,218 + 1.5 m/s

Livello di emissione di vibrazioni Il livello di emissione di vibrazioni indicato nel presente manuale d’istruzioni è stato misurato in base al test standardizzato previsto dalla normativa EN 60745; può essere utilizzato per confrontare vari apparecchi fra loro e come valutazione preliminare dell’esposizione alle vibrazioni quando si utilizza l’utensile per le applicazioni menzionate. - L’uso dell’utensile per applicazioni o con accessori diversi o in condizioni di scarsa manutenzione, potrebbe aumentare notevolmente il livello di esposizione a vibrazioni. - I momenti in cui l’utensile è spento o quando è acceso ma non viene utilizzato potrebbero ridurre sensibilmente il livello di esposizione a vibrazioni. Proteggersi contro gli effetti delle vibrazioni sottoponendo l’utensile e i relativi accessori a regolare manutenzione, evitare il raffreddamento delle mani, organizzare opportunamente i turni di lavoro. Descrizione I numeri che compaiono nel testo si riferiscono agli schemi riportati alle pagine 2. Fig. A

2. Selettore di funzione

3. Fermo di profondità

4. Pulsante di blocco

5. Interruttore On/Off

7. Selettore di rotazione sinistra/destra

8. Impugnatura laterale

9. Funzione: tassellatura (con martello)

10. Funzione: perforazione

I trapani a percussione richiedono una pressione minima da parte dell’operatore. Una pressione eccessiva esercitata sull’elettroutensile potrebbe dare origine a un inutile surriscaldamento del motore, facendo bruciare l’utensile Impugnatura laterale Fig. A L’impugnatura laterale (8) può essere ruotata di

intorno alla testa del trapano, per permettere di utilizzarlo in modo confortevole e sicuro sia per gli utenti destrosi che per i mancini.29

• Ruotare l’impugnatura laterale nella posizione desiderata.

• Stringere nuovamente l’impugnatura laterale nella nuova posizione ruotandola in senso orario. Cambio e rimozione delle punte di perforazione Figure A e B Prima di cambiare le punte rimuovere la spina dalla presa di corrente a muro. Ispezionare regolarmente le punte durante l’uso. Le punte smussate dovrebbero essere affilate o sostituite.

• Aprire il mandrino (1) ruotando il collare anteriore (12) in senso orario e tenendo fermo contemporaneamente il collare posteriore (11) oppure ruotandolo in senso antiorario e inserire la punta nell’apertura del mandrino.

• Stringere la punta ruotando il collare anteriore (12) in senso antiorario e tenendo fermo contemporaneamente il collare posteriore (11) oppure ruotandolo in senso orario. Regolazione del fermo di profondità Fig. A

• Allentare l’impugnatura laterale (8) ruotandola in senso antiorario.

• Inserire il fermo di profondità (3) attraverso il foro sull’anello dell’impugnatura laterale.

• Fare scorrere il righello no alla profondità desiderata.

• Stringere di nuovo saldamente la vite ruotandola in senso orario. Interruttore On/Off Fig. A

• Accendere l’elettroutensile premendo l’interruttore On/Off (5). Rilasciando l’interruttore On/Off (5) l’elettroutensile si spegne.

• Premendo l’interruttore On/Off (5) è possibile regolare la velocità di rotazione: esercitando una pressione maggiore sul pulsante la velocità di rotazione aumenta, mentre riducendo a la pressione la velocità di rotazione si abbassa. Pulsante di blocco Fig. A

• È possibile bloccare l›interruttore On/Off (5) premendo l›interruttore On/Off (5) seguito dal pulsante di blocco (4).

• Per rimuovere il blocco premere di nuovo l’interruttore On/Off (5). Regolazione della velocità di rotazione massima Fig. A

• Accendere l’elettroutensile premendo l’interruttore On/Off (5).

• Bloccare l’interruttore On/Off (5) premendo il pulsante di blocco (4). Regolazione della direzione di rotazione Fig. A Non cambiare la direzione di rotazione durante l’uso.

• Rotazione in senso antiorario: fare scorrere il selettore sinistra/destra (7) su “ ”.

• Rotazione in senso orario: fare scorrere il selettore sinistra/destra (7) su “ ”. Selettore di funzione Fig. A Per evitare danni alla macchina, la regolazione del selettore di funzione (2) dovrà essere eseguita solamente quando l’elettroutensile non è in funzione.

• Posizionare il selettore di funzione (2) su (10) per la funzione di perforazione.

• Posizionare il selettore di funzione (2) su (9) per la funzione di tassellatura (con martello). Suggerimenti per l’utente Usare sempre l’elettroutensile con l’impugnatura laterale ssata in posizione: oltre a lavorare in modo più confortevole migliorerà anche la precisione del lavoro. Attenzione: punte di trapano e scalpelli possono diventare molto caldi.30

Perforazione e tassellatura

• Per fori di grandi dimensioni, ad esempio nel calcestruzzo molto duro, cominciare utilizzando una punta più piccola per eseguire il foro pilota, quindi passare alla punta della dimensione nominale.

• Tenere fermo l’elettroutensile saldamente con tutte due le mani. È necessario essere consapevoli del fatto che la punta può rimanere incastrata e l’elettroutensile potrebbe improvvisamente girarsi (soprattutto se si stanno eseguendo fori profondi).

• Non esercitare molta pressione sull’elettroutensile. Lasciare che l’elettroutensile svolga il lavoro.

Prima di eseguire qualsiasi operazione di pulizia e intervento di manutenzione spegnere sempre l’elettroutensile e staccare la spina dalla presa di corrente. Pulire regolarmente il corpo dell’elettroutensile con un panno morbido, preferibilmente dopo ogni uso. Assicurarsi che le prese d’aria siano libere da polvere e sporcizia. Rimuovere lo sporco particolarmente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzare solventi come benzina, alcol, ammoniaca, ecc. Le sostanze chimiche di questo tipo danneggiano i componenti sintetici. GARANZIA Le condizioni della garanzia possono essere consultate sul foglio di garanzia separato allegato al presente manuale. RISPETTO AMBIENTALE Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere raccolte presso gli opportuni siti di riciclaggio. Solo per i Paesi CE Non smaltire gli elettroutensili insieme ai riuti domestici. Secondo la Direttiva europea 2012/19/ EU sui riuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico. Il prodotto e il manuale per l’utente sono soggetti a modiche. I dati tecnici possono essere modicati senza ulteriore notica.31
