Type de produit	Scie alternative électroportative
Marque	Fein
Modèle	AStx 6491
Applications	Sciage de pièces cylindriques, métal, matières plastiques, ciment (à l'abri des intempéries)
Sécurité	Double isolation, protection oculaire, protection acoustique, protège-main recommandés
Dispositif de serrage pour tuyaux jusqu'à 159 mm	Oui (réf. 9 07 02 001 00 1)
Dispositif de serrage pour tuyaux 100–325 mm	Oui (réf. 9 07 02 004 00 6) avec lames 500/600 mm
Dispositif de serrage pour tuyaux 80–400 mm	Oui (réf. 9 07 02 005 00 0) avec accouplement à glissement
Dispositif de serrage pour profilés (310×550 mm)	Oui (réf. 9 07 02 003 00 8)
Guide lame pour tuyaux jusqu'à 325 mm	Oui (réf. 9 06 06 002 00 9)
Réglage du nombre de courses	Oui (bas pour aluminium/plastiques, haut pour acier)
Lubrification	Huile de coupe (acier), pétrole lampant (aluminium) ou pâte de coupe
Entretien	Souffler régulièrement air comprimé sec sans huile dans les ouïes de ventilation
Câble d'alimentation	Remplacer par le fabricant si endommagé
Conformité	Directives UE, norme EN 62841, ISO 8528 G2
Garantie	Conforme réglementation légale du pays + garantie constructeur FEIN
Protection de l'environnement	Recyclage des emballages et outils électriques usagés selon directives
Accessoires autorisés	Uniquement ceux de FEIN
Utilisation sur groupes électrogènes	Oui, si conformes à la norme ISO 8528 classe G2
Vibrations	Mesurées selon EN 62841, valeur pour sciage a_h,D indiquée dans la notice
Protection contre les poussières	Utiliser aspiration adaptée et équipement de protection individuelle

FOIRE AUX QUESTIONS - AStx 6491 Fein

Comment régler le nombre de courses sur la scie Fein AStx 6491 ?

Le réglage du nombre de courses se fait en fonction du matériau : utiliser une cadence basse pour l'aluminium et les matières plastiques, et une cadence élevée pour l'acier. Consultez la notice pour les positions exactes du sélecteur.

Quels accessoires de serrage sont disponibles pour la scie ?

Plusieurs dispositifs de serrage sont disponibles : pour tuyaux jusqu'à 159 mm (réf. 9 07 02 001 00 1), pour grands tuyaux 100–325 mm (réf. 9 07 02 004 00 6), pour profilés 310×550 mm (réf. 9 07 02 003 00 8), et un guide lame pour tuyaux jusqu'à 325 mm (réf. 9 06 06 002 00 9). Voir la notice pour plus de détails.

Comment lubrifier la lame lors de la coupe de métaux ?

Pour augmenter la durée de vie de la lame, utilisez de l'huile de coupe pour l'acier, du pétrole lampant pour l'aluminium, ou appliquez une pâte de coupe le long du tracé de coupe.

Quelles sont les précautions de sécurité à prendre ?

Porter toujours une protection oculaire, acoustique et un protège-main. Tenir l'outil par les surfaces isolantes. Fixer la pièce avec des serre-joints. Garder les mains éloignées de la lame. Lire intégralement la notice d'utilisation et les instructions générales de sécurité.

Comment nettoyer la scie après utilisation ?

Nettoyez régulièrement les ouïes de ventilation avec de l'air comprimé sec sans huile pour éviter l'accumulation de poussières métalliques conductrices qui pourraient endommager la double isolation.

Puis-je utiliser des lames non FEIN ?

Non, utilisez uniquement des accessoires autorisés par FEIN. L'utilisation de lames non approuvées peut compromettre la sécurité et les performances de l'outil.

Que faire si le câble d'alimentation est endommagé ?

Si le câble d'alimentation est endommagé, faites-le remplacer par le fabricant ou son représentant agréé pour éviter tout risque de choc électrique.

Comment recycler l'outil en fin de vie ?

Rapporter l'outil électrique, les emballages et accessoires dans un centre de recyclage respectant les directives environnementales. Ne pas jeter avec les déchets ménagers.

Quelles sont les caractéristiques de vibration de cet outil ?

Le niveau de vibration a été mesuré selon EN 62841. La valeur d'émission vibratoire pour le sciage (a_h,D) est indiquée dans la notice. Utilisez des mesures de protection comme le maintien des mains chaudes.

Puis-je utiliser la scie sur un groupe électrogène ?

Oui, à condition que le groupe électrogène soit conforme à la norme ISO 8528, classe G2, avec un facteur de distorsion harmonique inférieur à 10 %.

MODE D'EMPLOI AStx 6491 Fein

Instructions d'origine.

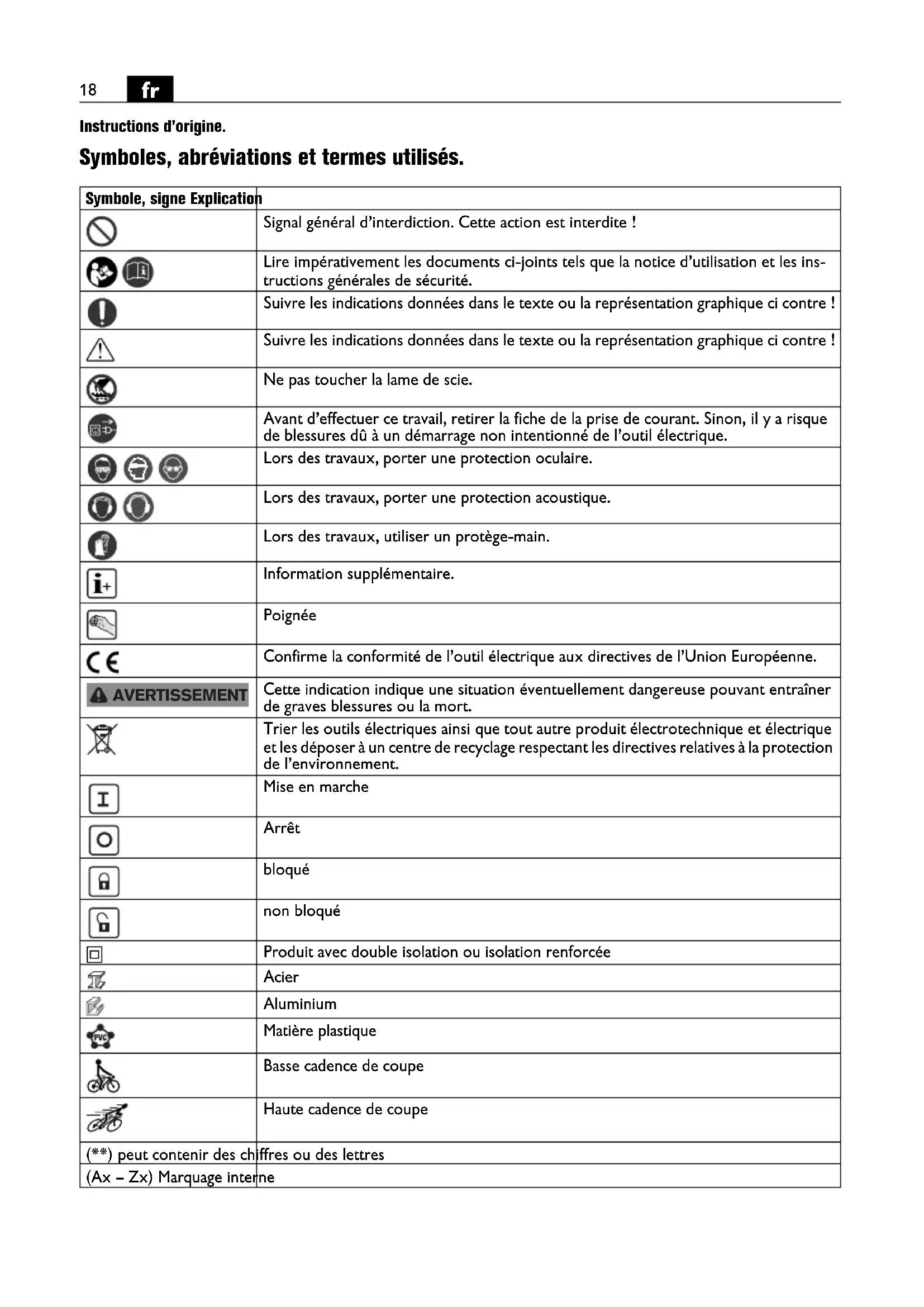

Symboles, abréviations et termes utilisés.

Symbole, signe Explication
	Signal général d'interdiction. Cette action est interdite !
	Lire impérativement les documents ci-joints tels que la notice d'utilisation et les instructions générales de sécurité.
	Suivre les indications données dans le texte ou la représentation graphique ci contre !
	Suivre les indications données dans le texte ou la représentation graphique ci contre !
	Ne pas toucher la lame de scie.
	Avant d'effectuer ce travail, retirer la fiche de la prise de courant. Sinon, il y a risque de blessures dû à un démarrage non intentionné de l'outil électrique.
	Lors des travaux, porter une protection oculaire.
	Lors des travaux, porter une protection acoustique.
	Lors des travaux, utiliser un protège-main.
	Information supplémentaire.
	Poignée
	Confirme la conformité de l'outil électrique aux directives de l'Union Européenne.
[XGB5]	Cette indication indique une situation éventuellement dangereuse pouvant entraîner de graves blessures ou la mort.
	Trier les outils électriques ainsi que tout autre produit électrotechnique et électrique et les déposer à un centre de recyclage respectant les directives relatives à la protection de l'environnement.
[ZHB2]	Mise en marche
	Arrêt
[BDK2]	bloqué
	non bloqué
	Produit avec double isolation ou isolation renforcée
	Acier
	Aluminium
[47CB]	Matière plastique
	Basse cadence de coupe
	Haute cadence de coupe
peut contenir des chiffres ou des lettres
- Zx) Marquage interne

Signe Unité internationale	nationale Unité nationale	Explication
P_1	W W Puissance absorbée
P_2	W W Puissance utile
n_0	/min, min ^-1 , rpm, r/min tr	r/min Nombre de cour	ses à vide
U V V Tension	de référence
f Hz Hz Fréquence
M...	mm	mm	Dimension, filetage métrique
∅	mm	mm	Diamètre d'un élément
∅ √	mm	mm	Diamètre extérieur max. de tuyaux/avec rallonge de la chaîne
	mm	mm	dimensions maximales du matériau
	kg	kg	Poids suivant EPTA-Procedure 01
L_pA	dB dB	Niveau de pression acoustique
L_wA	dB dB	Niveau d'intensité acoustique
L_pCpeak	dB dB	Niveau max. de pression acoustique
K...			Incertitude
a	m/s ^2	m/s ^2	Valeur d'émission vibratoire suivant EN 62841 (somme vectorielle des trois axes directionnels)
a_h,D	m/s ^2	m/s ^2	valeur de vibration moyenne pour le sciage
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Unités de base et unités dérivées du système international SI.

Pour votre sécurité.

AVERTISSEMENT

Lire tous les avertissements de sécurité et toutes les ins-

tructions. Ne pas suivre les avertissements et instructions peut donner lieu à une électrocution, un incendie et/ou une blessure sérieuse.

Conservez tous les avertissements et toutes les instructions pour pouvoir vous y reporter ultérieurement.

N'utilisez pas cet outil électrique avant d'avoir soigneusement lu et compris à fond cette notice d'utilisation ainsi que les « Instructions générales curité » (réf. documents 3 41 30 465 06 0).

Conservez ces documents pour une utilisation ultérieure et joignez-les à l'outil électrique en cas de transmission ou de vente à une tierce personne.

De même, respecter les dispositions concernant la prévention des accidents du travail en vigueur dans le pays en question.

Conception de l'outil électrique :

scie alternative électroportative, pour scier des pièces cylindriques et d'autres formes en métal, matières plastiques et ciment à l'abri des intempéries avec les outils de travail et les accessoires autorisés par FEIN.

Cet outil électrique est également conçu pour fonctionner sur des groupes électrogènes d'une puissance suffisante correspondant à la norme ISO 8528, classe de modèle G2. Cette norme n'est pas respectée si le facteur de distorsion harmonique dépasse 10 %. En cas de doute, s'informer sur le groupe électrogène utilisé.

Instructions particulières de sécurité.

Tenir l'outil électrique par les surfaces de préhension isolantes, pendant les opérations au cours desquelles l'accessoire coupant peut être en contact avec des conducteurs cachés ou avec son propre câble de raccordement. Le contact avec un fil sous tension peut également mettre sous tension les parties métalliques exposées de l'outil et provoquer un choc électrique sur l'opérateur.

Fixez et bloquez la pièce à l'aide de serre-joints par ex. sur une surface stable. Si vous ne tenez la pièce que de votre main ou contre votre corps, elle est dans une position instable ce qui peut entraîner une perte de contrôle.

Garder les mains à distance de la lame. Ne pas passer les mains sous la lame. Le contact avec la lame peut entraîner des blessures. La lame de scie peut chauffer énormément durant le travail.

Porter un équipement de protection individuelle. En fonction de l'application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Le cas échéant, utiliser un masque antipoussières, des protections auditives, des gants et un tablier pouvant vous protéger des projections de fragments abrasifs ou des pièces à travailler. La protection oculaire doit pouvoir vous protéger des débris volants résultant des diverses opérations. Le masque antipoussières ou le masque respiratoire doit pouvoir filtrer les particules générées lors de l'utilisation de l'appareil. L'exposition prolongée aux bruits de forte intensité peut provoquer une perte de l'audition.

Bloquez la pièce à travailler. Une pièce à travailler serrée par un dispositif de serrage est fixée de manière plus sûre que si elle est seulement tenue de la main.

Il est interdit de visser ou de riveter des plaques ou des repères sur l'outil électrique. Une isolation endommagée ne présente aucune protection contre une électrocution. Utiliser des autocollants.

N'utilisez pas des accessoires qui n'ont pas été spécialement conçus ou autorisés par le fabricant de l'outil électrique. Le seul fait qu'un accessoire puisse être monté sur votre outil électrique ne garantit pas une utilisation sans risque.

Nettoyez régulièrement les ouïes de ventilation de l'outil électrique avec des outils non-métalliques. La ventilation du moteur aspire la poussière à l'intérieur du carter. Une trop grande quantité de poussière de métal accumulée peut provoquer des incidents électriques.

Avant la mise en service, s'assurer que le câble de raccordement et la fiche sont en parfait état.

Recommandation : Faire toujours fonctionner l'outil électrique sur un réseau électrique équipé d'un disjoncteur différentiel 30 mA max.

Vibrations mains-bras

Le niveau d'oscillation indiqué dans ces instructions d'utilisation a été mesuré conformément à la norme EN 62841 et peut être utilisé pour une comparaison d'outils électriques. Elle est également appropriée pour une estimation préliminaire de la sollicitation vibratoire. L'amplitude d'oscillation indiquée correspond aux utilisations principales de l'outil électrique. Si, toutefois, l'outil électrique était utilisé pour d'autres applications, avec d'autres outils de travail ou en cas d'un entretien insuffisant, l'amplitude d'oscillation pourrait être différente. Ceci peut augmenter considérablement la sollicitation vibratoire pendant toute la durée du travail. Pour une estimation précise de la sollicitation vibratoire, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l'appareil est éteint ou allumé, mais pas vraiment utilisé. Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée du travail.

Déterminer des mesures de protection supplémentaires pour protéger l'utilisateur des effets des vibrations, tels que par exemple : entretien de l'outil électrique et des outils de travail, maintenir les mains chaudes, organisation des opérations de travail.

Émanation de poussières nocives

Lors du travail avec enlèvement de matière, des poussières pouvant être dangereuses sont générées. Toucher ou aspirer certaines poussières, par ex. d'amiante et de matériaux contenant de l'amiante, de peintures contenant du plomb, du métal, de certains bois, de minéraux, des particules de silicate contenues dans les matériaux contenant de la roche, de solvants de peinture, de lasures, de produits antifouling pour bateaux peut causer des réactions allergiques et/ou des maladies des voies respiratoires, un cancer ou des problèmes de fécondité. Le risque causé par l'inhalation de poussières dépend de l'exposition aux poussières. Utiliser une aspiration adaptée à la poussière générée ainsi que des équipements de protection personnels et veiller à bien aérer la zone de travail. Ne confier le travail sur des matériaux contenant de l'amiante qu'à des spécialistes.

Les poussières de bois et les poussières de métaux légers, les mélanges chauds de poussières de ponçage et de produits chimiques peuvent s'enflammer dans certaines conditions ou causer une explosion. Éviter une projection d'étincelles vers le bac de récupération des poussières ainsi qu'une surchauffe de l'outil électrique et des matériaux travaillés, vider à temps le bac de récupération des poussières et respecter les indications de travail du fabricant du matériau ainsi que les règlements en vigueur dans votre pays spécifiques aux matériaux à traiter.

Instructions d'utilisation.

Ne guider l'outil électroportatif contre la pièce à travailler que lorsque l'appareil est en marche.

Guider l'outil électroportatif uniformément et en effectuant une avance modérée dans le sens de la coupe. Une avance trop forte réduit considérablement la durée de vie des outils de travail.

Réglage du nombre de courses :

—nombre de courses réduit pour travailler l'aluminium et les matières plastiques, —nombre de courses élevé pour travailler l'acier.

Pour augmenter la durée de vie de la lame lors du travail de métaux, il est recommandé d'utiliser un lubrifiant : -pour les coupes dans la tôle d'acier : Huile de coupe, -pour les coupes dans l'aluminium : Pétrole lampant.

En solution alternative, appliquez une pâte de coupe le long du tracé de coupe.

Utilisation des dispositifs de serrage référencés.

Dispositif de serrage 9 07 02 001 00 1

Pour les tuyaux d'un diamètre allant jusqu'à 159 mm, utilisez le dispositif de serrage 9 07 02 001 00 1.
-Mettez la chaîne de serrage autour de la pièce à travailler et accrochez le crochet sur l'axe de chaîne.
-Serrez la chaîne avec la poignée.
-Placez la scie alternative sur l'axe de fixation (voir « Montage du dispositif de serrage »).

La tête de serrage est réglable et orientable pour les coupes obliques.

Dispositif de serrage 9 07 02 004 00 6

Pour les grands tuyaux d'un diamètre allant de 100 mm à 325 mm, utilisez le dispositif de serrage 9 07 02 004 00 6 ainsi que les lames de scie d'une longueur de 500 mm ou de 600 mm et d'une épaisseur de 2 mm. La rallonge de la chaîne 3 02 31 003 00 3 (axe de chaîne 3 02 16 130 00 4) permet de couper des tuyaux d'un diamètre de 440 mm.

Dispositif de serrage 9 06 06 002 00 9

Pour travailler des tuyaux d'un diamètre allant jusqu'à 325 mm avec la lame de scie d'une épaisseur de 1,6 mm et d'une longueur de 530 mm, utilisez le guide lame 9 06 06 002 00 9.

-Démonter la poignée et fixer le guide lame sur le carter d'engrenage.

Dispositif de serrage 9 07 02 003 00 8

Pour couper des profilés d'une largeur de 310 mm et d'un hauteur de 550 mm, utiliser le dispositif de serrage 9 07 02 003 00 8. Ce support agit comme un étau. Les mâchoires de serrage et la tête de serrage sont réglables.

Dispositif de serrage 9 07 02 005 00 0

Pour le tronçonnage de tuyaux et de matériaux cylindriques d'un diamètre extérieur situé entre 80 et 400 mm, utiliser le dispositif de serrage et d'avance 9 07 02 005 00 0 pour guider la scie. Un accouplement à glissement limite la pression de la lame de scie et en augmente donc la durée d'utilisation. L'utilisation est expliquée dans la notice d'utilisation 3 41 00 898 06 6.

Travaux d'entretien et service après-vente.

En cas de conditions d'utilisation extrêmes, lors du travail de matériaux métalliques, des poussières conductrices pourraient se dépo-

ser à l'intérieur de l'outil électrique. Ceci pourrait endommager la double isolation de l'outil électrique. Souffler régulièrement de l'air comprimé sec et sans huile dans l'intérieur de l'outil électrique à travers les ouïes de ventilation.

Les produits ayant été en contact avec de l'amiante ne doivent pas être réparés. Éliminer les produits contaminés par l'amiante conformément aux dispositions nationales relatives à l'élimination de déchets contenant de l'amiante.

Si le câble d'alimentation de l'outil électrique est endommagé, le faire remplacer par le fabricant ou son représentant.

Vous trouverez la liste actuelle des pièces de rechange pour cet outil électrique sur notre site www.fein.com.

Si nécessaire, vous pouvez remplacer vous-même les éléments suivants :

Poignée supplémentaire, outils de travail

Garantie.

La garantie du produit est valide conformément à la réglementation légale en vigueur dans le pays où le produit est mis sur le marché. Outre les obligations de garantie légale, les appareils FEIN sont garantis conformément à notre déclaration de garantie de fabricant.

Il se peut que seule une partie des accessoires décrits ou représentés dans cette notice d'utilisation soit fournie avec l'outil électrique.

Déclaration de conformité

L'entreprise FEIN déclare sous sa propre responsabilité que ce produit est en conformité avec les réglementations en vigueur indiquées à la dernière page de la présente notice d'utilisation.

Dossier technique auprès de : C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Protection de l'environnement, recyclage.

Rapporter les emballages, les outils électriques hors d'usage et les accessoires dans un centre de recyclage respectant les directives concernant la protection de l'environnement.
