Technische Merkmale	Fein AStx 6491 Metallsäge, Leistung 720 W, Leerlaufdrehzahl 0-3000 U/min, Hublänge 20 mm.
Anwendung	Ideal zum Schneiden von Metall, Kunststoff und Verbundwerkstoffen, geeignet für den professionellen und intensiven Einsatz.
Wartung und Reparatur	Regelmäßig die Sägeblätter und Verschleißteile überprüfen, die Mechanismen gemäß den Herstellerempfehlungen schmieren.
Sicherheit	Schutzbrille und Handschuhe tragen, die Sicherheitshinweise im Benutzerhandbuch beachten.
Allgemeine Informationen	Gewicht 3,5 kg, kompakte Abmessungen für einfachen Transport, 2 Jahre Garantie.

Häufig gestellte Fragen - AStx 6491 Fein

Wie wechselt man das Sägeblatt der Fein AStx 6491?

Zum Wechseln des Sägeblatts die Säge vom Stromnetz trennen und dann den mitgelieferten Schlüssel verwenden, um die Befestigungsschraube des Sägeblatts zu lösen. Das alte Sägeblatt entfernen und das neue sorgfältig ausrichten einsetzen. Die Befestigungsschraube festziehen und die Säge wieder anschließen.

Die Säge startet nicht, was tun?

Überprüfen Sie, ob die Säge richtig angeschlossen ist und die Steckdose funktioniert. Stellen Sie außerdem sicher, dass der Sicherheitsschalter in der Ein-Position ist. Wenn das Problem weiterhin besteht, könnte ein interner Defekt vorliegen.

Wie reinigt man die Fein AStx 6491 nach der Benutzung?

Säge vom Stromnetz trennen und dann mit einem weichen Tuch die Oberfläche der Säge abwischen, um Rückstände zu entfernen. Kein Wasser oder korrosive Produkte verwenden. Für bewegliche Teile kann etwas Öl aufgetragen werden, um die Funktion zu erhalten.

Welche Materialien kann ich mit der Fein AStx 6491 schneiden?

Die Fein AStx 6491 ist zum Schneiden verschiedener Materialien wie Holz, Kunststoff und bestimmter Nichteisenmetalle konzipiert. Stellen Sie sicher, dass Sie das richtige Sägeblatt für das jeweilige Material verwenden.

Wie stellt man die Schnitttiefe ein?

Die Schnitttiefe kann mit dem Einstellhebel an der Seite der Säge angepasst werden. Hebel entriegeln, gewünschte Tiefe einstellen und den Hebel wieder festziehen, um die Position zu sichern.

Was tun, wenn das Sägeblatt während des Schneidens blockiert?

Wenn das Sägeblatt blockiert, die Säge sofort ausschalten und vom Stromnetz trennen. Überprüfen, ob das Material falsch positioniert ist oder das Sägeblatt beschädigt ist. Material entfernen und das Sägeblatt vor dem Neustart inspizieren.

Wie lange ist die Garantie für die Fein AStx 6491?

Die Fein AStx 6491 ist in der Regel mit einer 2-jährigen Garantie abgedeckt. Bitte konsultieren Sie das Benutzerhandbuch für spezifische Informationen zu den Garantiebedingungen.

BEDIENUNGSANLEITUNG AStx 6491 Fein

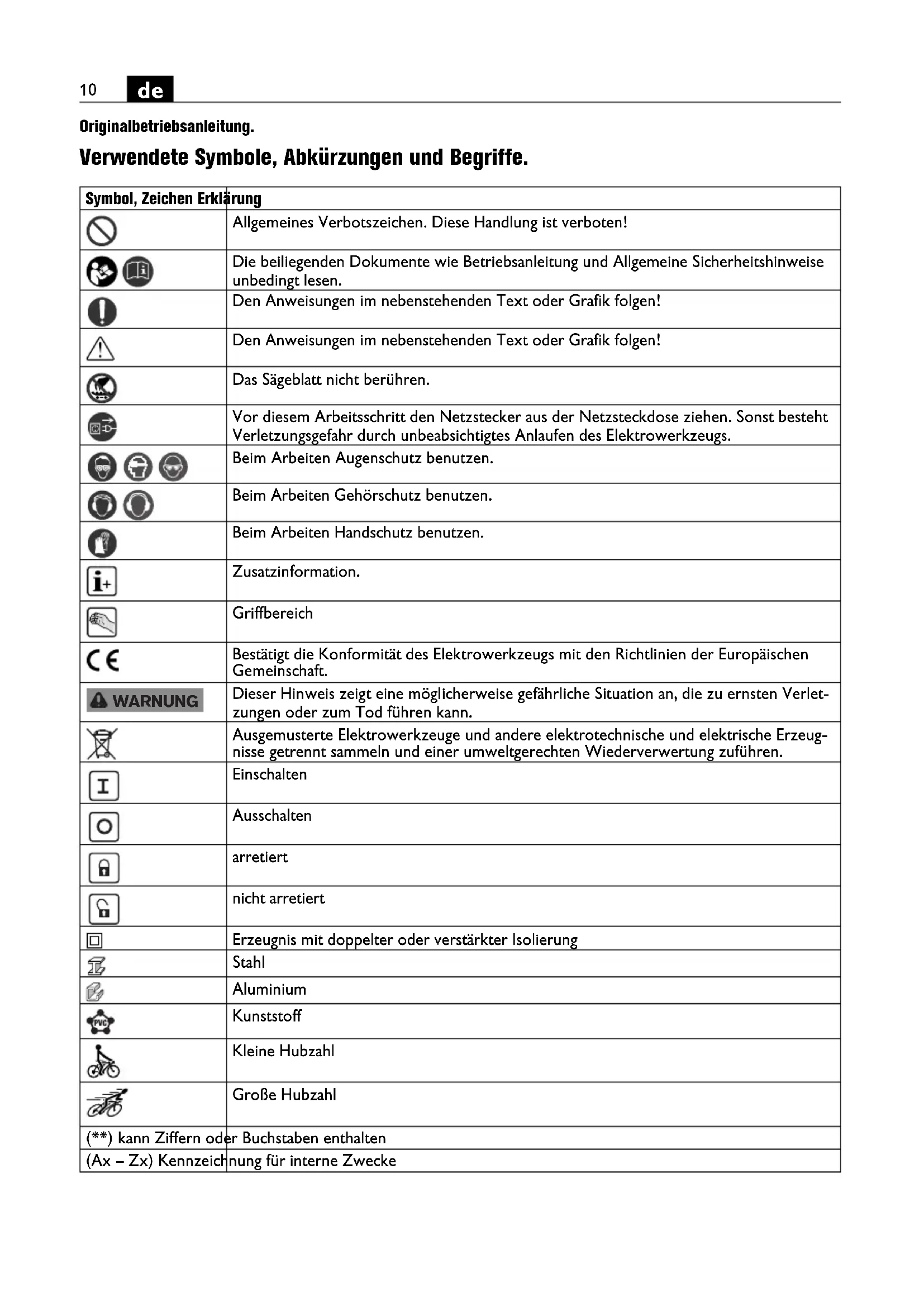

Originalbetriebsanleitung. Verwendete Symbole, Abkürzungen und Begriffe. Symbol, Zeichen Erklärung Allgemeines Verbotszeichen. Diese Handlung ist verboten! Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshinweise unbedingt lesen. Den Anweisungen im nebenstehenden Text oder Grafik folgen! Den Anweisungen im nebenstehenden Text oder Grafik folgen! Das Sägeblatt nicht berühren. Vor diesem Arbeitsschritt den Netzstecker aus der Netzsteckdose ziehen. Sonst besteht Verletzungsgefahr durch unbeabsichtigtes Anlaufen des Elektrowerkzeugs. Beim Arbeiten Augenschutz benutzen. Beim Arbeiten Gehörschutz benutzen. Beim Arbeiten Handschutz benutzen. Zusatzinformation. Griffbereich Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft. Dieser Hinweis zeigt eine möglicherweise gefährliche Situation an, die zu ernsten Verlet- zungen oder zum Tod führen kann. Ausgemusterte Elektrowerkzeuge und andere elektrotechnische und elektrische Erzeug- nisse getrennt sammeln und einer umweltgerechten Wiederverwertung zuführen. Einschalten Ausschalten arretiert nicht arretiert Erzeugnis mit doppelter oder verstärkter Isolierung Stahl Aluminium Kunststoff Kleine Hubzahl Große Hubzahl (**) kann Ziffern oder Buchstaben enthalten (Ax – Zx) Kennzeichnung für interne Zwecke WARNUNG OBJ_BUCH-0000000078-004.book Page 10 Wednesday, February 26, 2020 1:28 PM11

Zu Ihrer Sicherheit. Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anwei- sungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anwei- sungen für die Zukunft auf. Verwenden Sie dieses Elektrowerkzeug nicht, bevor Sie diese Betriebsanleitung sowie die bei- liegenden „Allgemeinen Sicherheitshinweise“ (Schriftennummer 3 41 30 465 06 0) gründlich gelesen und vollständig verstanden haben. Bewahren Sie die genannten Unterlagen zum späteren Gebrauch auf und überreichen Sie diese bei einer Weitergabe oder Ver- äußerung des Elektrowerkzeugs. Beachten Sie ebenso die einschlägigen nationalen Arbeitsschutzbestimmungen. Bestimmung des Elektrowerkzeugs: handgeführte hin- und hergehende Säge für den Einsatz mit den von FEIN zugelassenen Einsatzwerkzeugen und Zubehör in wettergeschützter Umgebung zum Sägen von rund- und andersförmigen Werkstücken aus Metall, Kunststoff und Zement. Dieses Elektrowerkzeug ist auch für den Gebrauch an Wechselstromgeneratoren mit ausreichender Leistung gedacht, die der Norm ISO 8528, Ausführungsklasse G2 entsprechen. Dieser Norm wird insbesondere nicht entsprochen, wenn der sogenannte Klirrfaktor 10 % überschreitet. Im Zweifel informieren Sie sich über den von Ihnen benutzten Generator. Spezielle Sicherheitshinweise. Halten Sie das Elektrowerkzeug an den isolierten Griff- flächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder die eigene Anschlussleitung treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elek- trischen Schlag führen. Befestigen und sichern Sie das Werkstück mittels Zwin- gen oder auf andere Art und Weise an einer stabilen Unterlage. Wenn Sie das Werkstück nur mit der Hand oder gegen Ihren Körper halten, bleibt es labil, was zum Verlust der Kontrolle führen kann. Halten Sie Ihre Hände vom Sägeblatt fern. Greifen Sie nicht vor oder unter das Sägeblatt. Der Kontakt mit dem Sägeblatt kann zu Verletzungen führen. Das Säge- blatt kann beim Sägen sehr heiß werden. Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augen- schutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen sollen vor herumflie- genden Fremdkörpern geschützt werden, die bei ver- schiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden. Sichern Sie das Werkstück. Ein mit einer Spannvorrich- tung gehaltenes Werkstück ist sicherer gehalten als in Ihrer Hand. Zeichen Einheit international Einheit national Erklärung

W W Leistungsaufnahme

, rpm, r/min /min Leerlaufhubzahl U V V Bemessungsspannung f Hz Hz Frequenz M... mm mm Maß, metrisches Gewinde Ø mm mm Durchmesser eines runden Teils mm mm maximaler Außendurchmesser für Rohre/mit Verlängerung der Kette mm mm maximale Werkstoffmaße kg kg Gewicht entsprechend EPTA-Procedure 01

dB dB Schalldruckpegel

dB dB Schallleistungspegel

pCpeak dB dB Spitzenschalldruckpegel K... Unsicherheit m/s

Schwingungsemissionswert nach EN 62841 (Vektorsumme dreier Richtungen) h,D m/s

mittlerer Schwingungswert zum Sägen m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Basis- und abgeleitete Einheiten aus dem Inter- nationalen Einheitensystem SI. WARNUNG OBJ_BUCH-0000000078-004.book Page 11 Wednesday, February 26, 2020 1:28 PM12

Es ist verboten Schilder und Zeichen auf das Elek- trowerkzeug zu schrauben oder zu nieten. Eine beschä- digte Isolierung bietet keinen Schutz gegen elektrischen Schlag. Verwenden Sie Klebeschilder. Verwenden Sie kein Zubehör, das nicht speziell vom Elektrowerkzeughersteller entwickelt oder freigegeben wurde. Sicherer Betrieb ist nicht alleine dadurch gege- ben, dass ein Zubehör auf Ihr Elektrowerkzeug passt. Reinigen Sie regelmäßig die Lüftungsöffnungen des Elektrowerkzeugs mit nichtmetallischen Werkzeugen. Das Motorgebläse zieht Staub in das Gehäuse. Dies kann bei übermäßiger Ansammlung von Metallstaub elektrische Gefährdungen verursachen. Prüfen Sie vor der Inbetriebnahme die Netzanschluss- leitung und den Netzstecker auf Beschädigungen. Empfehlung: Betreiben Sie das Elektrowerkzeug immer über einen Fehlerstromschutzschalter (RCD) mit Bemessungsfehlerstrom von 30 mA oder weniger. Hand-Arm-Vibrationen Der in diesen Anweisungen angegebene Schwingungs- pegel ist entsprechend einem in EN 62841 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander ver- wendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwin- gungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelas- tung sollten auch die Zeiten berücksichtigt werden, in denen das Elektrowerkzeug abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeit- raum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwin- gungen fest wie zum Beispiel: Wartung von Elek- trowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe. Umgang mit gefährdenden Stäuben Bei Werkstoff abtragenden Arbeitsvorgängen mit die- sem Werkzeug entstehen Stäube, die gefährlich sein können. Berühren oder Einatmen von einigen Stäuben z. B. von Asbest und asbesthaltigen Materialien, bleihaltigem Anstrich, Metall, einigen Holzarten, Mineralien, Silikat- partikeln von gesteinshaltigen Werkstoffen, Farblöse- mitteln, Holzschutzmitteln, Antifouling für Wasserfahrzeuge kann bei Personen allergische Reakti- onen und/oder Atemwegserkrankungen, Krebs, Fort- pflanzungsschäden auslösen. Das Risiko durch das Einatmen von Stäuben hängt von der Exposition ab. Verwenden Sie eine auf den entstehenden Staub abge- stimmte Absaugung sowie persönliche Schutzausrüs- tungen und sorgen Sie für eine gute Belüftung des Arbeitsplatzes. Überlassen Sie das Bearbeiten von asbesthaltigen Material nur den Fachleuten. Holzstaub und Leichtmetallstaub, heiße Mischungen aus Schleifstaub und chemischen Stoffen können sich unter ungünstigen Bedingungen selbst entzünden oder eine Explosion verursachen. Vermeiden Sie Funkenflug in Richtung Staubbehälter sowie Überhitzung des Elek- trowerkzeugs und des Schleifguts, leeren Sie rechtzeitig den Staubbehälter, beachten Sie die Bearbeitungshin- weise des Werkstoffherstellers sowie die in Ihrem Land gültigen Vorschriften für die zu bearbeitenden Materi- alien. Bedienungshinweise. Führen Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück. Führen Sie das Elektrowerkzeug gleichmäßig und mit leichtem Schub in Schnittrichtung. Zu starker Vorschub verringert die Standzeit der Einsatzwerkzeuge erheb- lich. Hubzahleinstellung: – niedrige Hubzahl für Bearbeitung von Aluminium und Kunststoffen, – hohe Hubzahl für Bearbeitung von Stahl. Zur Erhöhung der Standzeit des Sägeblatts bei der Metallbearbeitung wird empfohlen ein Schmiermittel zu verwenden: – für Schnitte in Stahlblech: Schneidöl, – für Schnitte in Aluminium: Petroleum. Alternativ kann die Schnittlinie mit einer Schneidpaste bestrichen werden. Empfohlene Spannvorrichtungen anwenden. Spannvorrichtung 9 07 02 001 00 1 Verwenden Sie für Rohre mit einem Durchmesser bis 159 mm die Spannvorrichtung 9 07 02 001 00 1. – Legen Sie die Spannkette um das Werkstück und hängen Sie die Haken der Lasche in die Spannkette ein. – Spannen Sie die Kette mit dem Griffbügel. – Setzen Sie die Stichsäge auf den Tragebolzen auf (siehe „Spannvorrichtung montieren“). Der Spannkopf ist für Sägeschnitte nachstellbar und schwenkbar. Spannvorrichtung 9 07 02 004 00 6 Für große Rohre mit einem Durchmesser von 100 mm bis 325 mm verwenden Sie die Spannvorrichtung 9 07 02 004 00 6 sowie Sägeblätter von 500 mm bzw. 600 mm Länge und 2 mm Dicke. Mit einer Verlänge- rung der Kette 3 02 31 003 00 3 (Bolzen 3 02 16 130 00 4) können auch Rohre mit einem Durchmesser von 440 mm bearbeitet werden. Spannvorrichtung 9 06 06 002 00 9 Beim Arbeiten an Rohren mit einem Durchmesser von bis zu 325 mm mit dem Sägeblatt mit 1,6 mm Dicke und 530 mm Länge, verwenden Sie die Sägeblattfüh- rung 9 06 06 002 00 9. – Befestigen Sie die Sägeblattführung bei demon- tiertem Zusatzhandgriff an der Bohrung am Getrie- bekopf des Elektrowerkzeugs. OBJ_BUCH-0000000078-004.book Page 12 Wednesday, February 26, 2020 1:28 PM13

Spannvorrichtung 9 07 02 003 00 8 Zur Bearbeitung von Profilen mit einer Breite von 310 mm und einer Höhe von 550 mm, verwenden Sie die Spannvorrichtung 9 07 02 003 00 8. Der Aufbau entspricht einem Parallelschraubstock. Die Spannba- cken und der Spannkopf sind verstellbar. Spannvorrichtung 9 07 02 005 00 0 Beim Trennen von Rohren und Rundmaterial mit einem Außendurchmesser von 80 bis 400 mm verwenden Sie die Spann- und Vorschubvorrichtung 9 07 02 005 00 0 als Führung der Stichsäge. Durch eine Rutschkupplung wird die Anpresszeit des Sägeblatts begrenzt und somit die Standzeit erhöht. Die Handhabung finden Sie in der Betriebsanleitung 3 41 00 898 06 6. Instandhaltung und Kundendienst. Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metallen leitfähiger Staub im Innern des Elektrowerkzeugs absetzen. Die Schutzisolierung des Elektrowerkzeugs kann beeinträchtigt werden. Blasen Sie häufig den Innenraum des Elektrowerkzeugs durch die Lüftungs- schlitze mit trockener und ölfreier Druckluft aus. Produkte, die mit Asbest in Berührung gekommen sind, dürfen nicht zur Reparatur gegeben werden. Entsorgen Sie mit Asbest kontaminierte Produkte entsprechend den im Land gültigen Vorschriften zur Entsorgung asbesthaltiger Abfälle. Wenn die Anschlussleitung des Elektrowerkzeugs beschädigt ist, muss sie durch den Hersteller oder sei- nen Vertreter ersetzt werden. Die aktuelle Ersatzteilliste dieses Elektrowerkzeuges finden Sie im Internet unter www.fein.com. Folgende Teile können Sie bei Bedarf selbst austau- schen: Zusatzhandgriff, Einsatzwerkzeuge Gewährleistung und Garantie. Die Gewährleistung auf das Erzeugnis gilt gemäß den gesetzlichen Regelungen im Lande des Inverkehrbrin- gens. Darüber hinaus leistet FEIN Garantie entspre- chend der FEIN-Hersteller-Garantieerklärung. Im Lieferumfang Ihres Elektrowerkzeugs kann auch nur ein Teil des in dieser Betriebsanleitung beschriebenen oder abgebildeten Zubehörs enthalten sein. Konformitätserklärung. Die Firma FEIN erklärt in alleiniger Verantwortung, dass dieses Produkt den auf der letzten Seite dieser Betrieb- sanleitung angegebenen einschlägigen Bestimmungen entspricht. Technische Unterlagen bei: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Umweltschutz, Entsorgung. Verpackungen, ausgemusterte Elektrowerkzeuge und Zubehör einer umweltgerechten Wiederverwertung zuführen. OBJ_BUCH-0000000078-004.book Page 13 Wednesday, February 26, 2020 1:28 PM14

W W Optagende effekt

C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

C.&E. Fein GmbH, D-73529 Schwäbisch Gmünd

C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

C. & E. Fein GmbH, D‑73529 Schwäbisch Gmünd

EN 62841-1:2015 + AC:2015 EN 62841-2-11:2016 EN 55014-1:2017 EN 55014-2:2015 2011/65/EU, 2006/42/EG, 2014/30/EU C. & E. Fein GmbH Hans-Fein-Straße 81 73529 Schwäbisch Gmünd, Germany www.fein.com Schwäbisch Gmünd-Bargau, 24.03.2020 © C. & E. Fein GmbH. Printed in Germany. Abbildungen unverbindlich. Technische Änderungen vorbehalten. 3 41 01 081 06 0. 2022-07-19.

i. V. S. Böhm i. V. Dr. Schreiber
