用户手册 AStx 6491 Fein

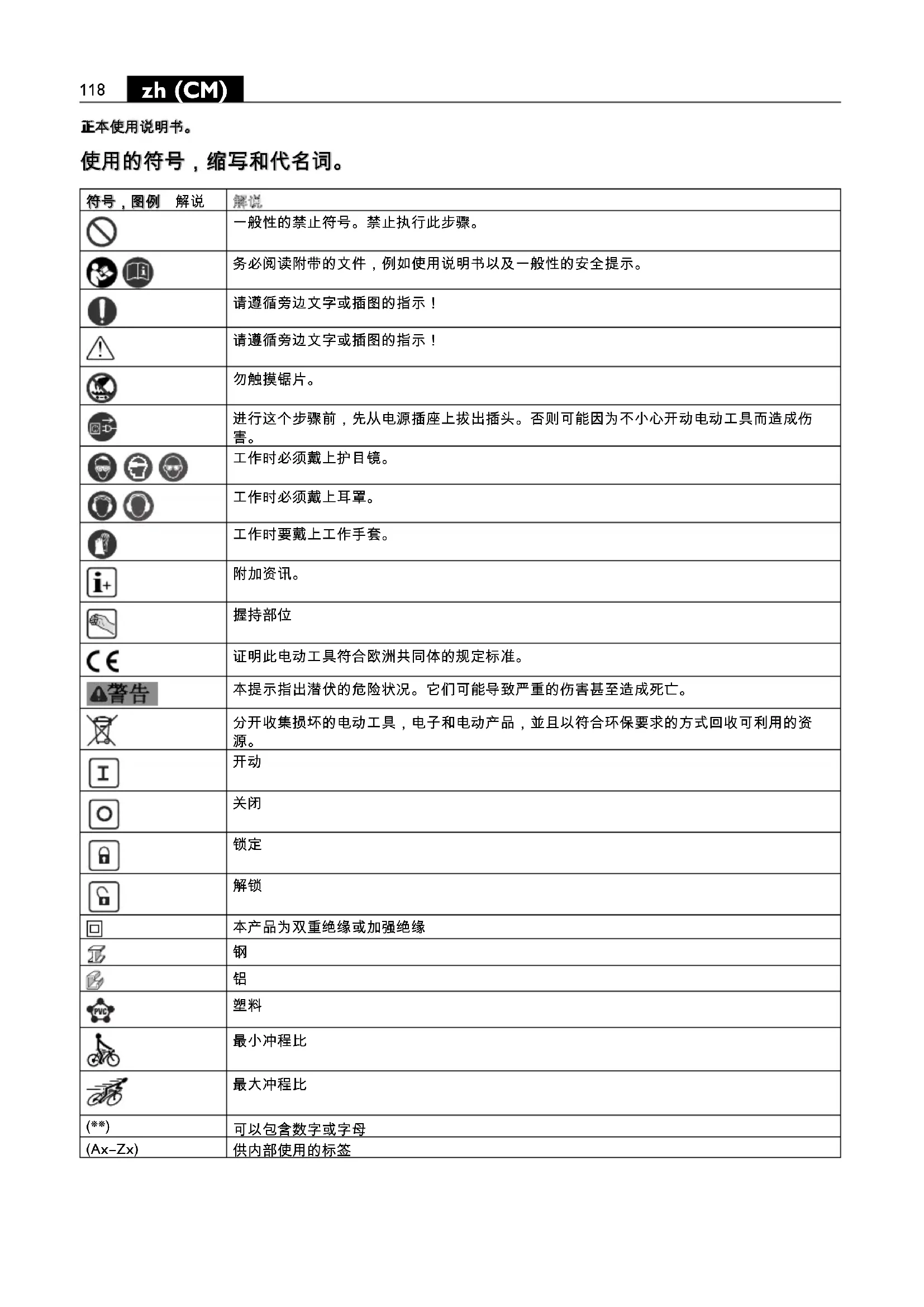

符号,图例解说	解说
	一般性的禁止符号。禁止执行此步骤。
	务必阅读附带的文件,例如使用说明书以及一般性的安全提示。
	请遵循旁边文字或插图的指示!
	请遵循旁边文字或插图的指示!
	勿触摸锯片。
[B6XD]	进行这个步骤前,先从电源插座上拔出插头。否则可能因为不小心开动电动工具而造成伤害。
	工作时必须戴上护目镜。
	工作时必须戴上耳罩。
	工作时要戴上工作手套。
	附加资讯。
	握持部位
	证明此电动工具符合欧洲共同体的规定标准。
	本提示指出潜伏的危险状况。它们可能导致严重的伤害甚至造成死亡。
	分开收集损坏的电动工具,电子和电动产品,并且以符合环保要求的方式回收可利用的资源。
[BXT6]	开动
	关闭
[BZX5]	锁定
	解锁
	本产品为双重绝缘或加强绝缘
[BC3Z]	钢
	铝
	塑料
	最小冲程比
[BT83]	最大冲程比
	可以包含数字或字母
(Ax-Zx)	供内部使用的标签

符号 国际通用单位	本国使用单位解说	本国使用单位	解说
P_1	W	瓦输入功率
P_2	W	瓦输出功率
n_0	/min, min ^-1 , rpm, r/min	/分钟无负载冲剪次数
U	V	伏额定电压
f	Hz	赫兹频率
M...	mm	毫米尺寸,公制螺纹
∅	mm	毫米圆形零件的直径
∅6	mm	毫米管材的最大外直径/使用加长的链条
	mm	毫米最大工件尺寸
	kg	公斤重量符合EPTA-Procedure 01的规定
L_pA	dB	分贝声压水平
L_wA	dB	分贝声功率水平
L_pCpeak	dB	分贝最高声压水平
K...			不确定性系数
a	m/s ^2	米/秒 ^2	振荡发射值根据EN 62841(三向矢量和)
a_h,D	m/s ^2	米/秒 ^2	平均锯削震荡值
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	米,秒,公斤,安培,毫米,伏特,瓦,赫兹,牛顿,摄氏,分贝,分,米/秒 ^2	国际性单位系统SI中的标准单位和引用单位。

有关您的安全。

阅读所有的安全规章和指示。如未遵循安全规章和指示，可能遭受电击，产生火灾和/

或造成严重伤害。

妥善保存所有的安全规章和指示以便日后查阅。

详细阅读並彻底了解本使用说明书和附带的

后，才可以使用本电动工具。妥善保存上述文件以方便日后查阅。赠送或贩卖本电动工具时，务必把这些文件转交给受赠者或买主。

同时也要注意各国有关的工作安全规定。

电动工具的用途：

手提式來回电鋸如果安装了 FEIN 许可的安装件和配件，便可以在能够防風雨的環境中鋸切由金屬，塑料和水泥製成的圓形和其他形狀的工件。

本电动工具也可以连接在足够功率的交流电发电机上使用。该发电机必须符合 ISO 8528 的标准并且是 G2 装备等级。但是如果逾越了 10% 的所谓畸变因素，便不算符合上述的标准。如有疑问必须询问有关发电机的细节。

特殊的安全指示。

工作时，如果机器的安装件可能割断隐藏的电线或机器本身的电源线，一定要握住绝缘手柄操作电动工具。机器如果接触了带电的线路，电动工具上的金属部件也会导电，可能造成操作者触电。

使用夾具或以其他的方式，將工件确实地固定在穩定的基座上。如果僅用手握住工件或用身體頂住工件，无法稳固工件，可能因此導致失控。

双手必须远离锯片。手不可以握在锯片的前端或下部。不小心接触锯片，手会被割伤。锯割时锯片会变得非常灼热。

戴上防护用品。根据适用情况，使用面罩，安全护目镜或安全眼镜。适用时，戴上防尘面具，听力保护器，手套和能挡小磨料或工件碎片的工作围裙。眼防护罩必须挡住各种操作产生的飞屑。防尘面具或口罩必须能够过滤操作产生的颗粒。长期暴露在高强度噪音中会引起失聪。

固定好工件。使用固定装置比用手更能够夹紧工件。

切勿使用螺丝或钉子在电动工具上固定铭牌和标签。如果破坏了机器的绝缘功能便无法防止电击。请使用自粘铭牌或标签。

只能使用电动工具制造商特别设计和许可的附件。即使能够将其它的工具安装到本电动工具上，并不代表能够确保操作安全。

定期使用非金属工具清洁电动工具的通风孔。马达的风扇会把灰尘吸入机壳中。机器内部如果堆积了大量的金属尘容易造成触电。

操作前必须检查电线和插头是否有任何损坏。

我们的建议：操作本电动工具时，务必要连接最多 30mA 额定剩馀电流的漏电断路器 (RCD)。

手掌 - 手臂 - 震动

本说明书中引用的震动水平，是采用 EN 62841 中规定的测量方式所测得。这个震动水平值可以作为电动工具之间的比较标准。您也可以拿它来推测机器目前的震动受荷状况。

此震动水平只适用在以电动工具进行规定的用途时。如果未按照规定使用电动工具，在机器上安装了不合适的

工具，或者未确实执行机器的维修工作，实际的震动水平会异于提供的震动水平。因此在操作过程结束后，机器的震动受荷状况会明显提高。

为了准确地评估机器的震动受荷状况，还必须考虑以下的时间因素：例如关机的时间或机器空转待命的时间等。如果把整个工作过程中累加的关机或待命时间列入考虑，则可以明显地降低机器的震动受荷状况。

为了保护操作者免受机器震动危害，必须另外采行防护措施，例如：做好电动工具和安装工具的维修工作，手掌要保持温暖，安排好工作的流程。

处理对身体有危害的废尘

使用本机器时可能会产生有害健康的废尘。

接触或呼吸了某些废尘，例如：石棉尘和有石棉成分的废尘，含铅的颜料尘，金属尘，某些种类的木尘，矿物尘，研磨含矿物工件而产生的矽尘，含颜料稀释剂的废尘，含木材保护剂的废尘以及含防腐蚀剂的废尘等，可能出现过敏现象和/或造成呼吸道疾病，癌症以及影响生殖能力。吸入废尘后的致病可能性，需视曝露在危尘中的程度而定。操作机器时必须使用合适而且合格的吸尘装备，以及佩戴个人的防护装备，另外也要保持工作场所的良好通风状况。加工含石棉工件的工作必须交给专业人员执行。木尘和轻建材尘，研磨热尘和化学材料的混合物，都可能在特定状况下产生自燃或者造成爆炸。避免让火花喷向集尘箱。防止电动工具和被研磨物过热。定时清倒集尘箱。注意工件制造商所提出的有关加工时的注意事项，而且要兼顾贵国有关加工该工件的法规。

操作指示。

先开动电动工具然后将工具对准要剪切的工件进行剪切。

顺着剪切的方向均匀地轻推电动工具。如果太用力推压机器，会明显降低冲头及冲模的使用寿命。

调整往复次数：

• 低冲击次数，用在加工铝材和塑料时，
• 高冲击次数，用来加工钢材。

为了提高锯片的使用寿命，加工金属时最好使用润滑剂：

- 在钢板上切剪时：锯割油，

- 在铝板上切剪时：油脂。

也可以在锯割线上涂抹锯割脂。

使用推荐的固定装置。

固定装置 90702001001

管直径至 159 毫米要使用固定装置 9 07 02 001 00 1。

• 把固定链缠绕在工件上，并且把夹板上的钩子挂在固定链上。
• 使用手柄杆固定链条。
• 把线锯放在支撑销上（参考"安装固定装置"）。

可以针对锯线调整和摆动固定头。

固定装置 90702004006

锯割直径从 100 毫米到 325 毫米的大管子时，要使用固定装置 90702004006 以及长度 500 毫米或 600 毫米，厚度 2 毫米的锯片。加长链条 30231003003（销 30216130004）也可以加工直径至 440 毫米的管子。

固定装置 90606002009

加工直径至 325 毫米的管子时，要使用厚度 1,6 毫米，长度 530 毫米的锯片，以及锯片导引 9 06 06 002 00 9.

- 拆下辅助手柄后，要把锯片导引固定在电动工具传动壳上的孔中。

固定装置 90702003008

加工宽度 310 毫米和高度 550 毫米的型材时，要使用固定装置 90702003008。它的结构就像一个平行台钳。固定夹和固定头都可以调整。

固定装置 90702005000

分割外直径 80 到 400 毫米的管和圆形工件时，要使用固定 / 推进装置 90702005000 来充当线锯的导引。透过滑动离合器能够限制施加在锯片上的推压时间，因此可以提高锯片的使用寿命。操作的详情可以参考使用说明书 34100898066。

维修和顾客服务。

在某些极端的使用情况下（例如加工金属材料），可能在机器内部囤积大量的导电废尘，

因而影响了机器的绝缘功能。因此要经常使用干燥、无油的压缩空气从通气孔清洁电动工具的内部。

与石棉接触过的产品不允许寄送去维修。请按照当地有关处理含石棉废物的规定处理受石棉污染的产品。

如果电动工具的电源线损坏，必须由制造商或他的代理更换。

从以下的网址 www.fein.com 可以找到本电动工具目前的备件清单。

以下零件您可以根据需要自行更换：

辅助手柄，钻具

保修。

有关本产品的保修条件，请参考购买国的相关法律规定。此外 FEIN 还提供制造厂商的保修服务。有关保修的细节，请向您的专业经销商，FEIN 在贵国的代理或您的 FEIN 顾客服务中心询问。

在本使用说明书上提到的和标示的附件，并非全部包含在电动工具的供货范围中。

合格说明。

FEIN 公司单独保证，本产品符合说明书末页上所列出的各有关规定的标准。

技术性文件存放在：

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

环境保护和废物处理。

必须以符合环保要求的方式处理包装材料和废弃的电动工具与附件。

- 根据《中国电子信息产品污染控制管理办法》要求

	有害物质Hazardous substance
部件名称Component name	铅(Pb)汞(Hg)镉(Cd)			六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
电子配件Electronics(PCB,switch,wiring etc.)	x	o	x	o	o	o
发动机Motor	x	o	o	o	o	o
电源线Power cord	x	o	o	o	o	o
基础零件Fastener elements	x	o	o	o	o	o
金属零件Metal parts	x	o	o	o	o	o
电源Power supplies	x	o	o	o	o	o
铜管件Brass parts	x	o	o	o	o	o
铝件Aluminium parts	x	o	o	o	o	o
本表格依据SJ/T 11364的规定编制。O:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。X:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。This table was developed according to the provisions of SJ/T 11364.O: The content of such hazardous substance in all homogeneous materials of such component is below the limit required by GB/T 26572X: the content of such hazardous substance in a certain homogeneous material of such component is beyond the limit required by GB/T 26572

正本使用說明書。

使用的符號，縮寫和代名詞。

符號,■例 解說	解說
	一般性的禁止符號。禁止執行此步驟。
	必須閱讀附帶的文件,例如使用說明書以及一般性的安全提示。
	請遵循旁邊文字或插圖的指示!
[6ZZZ]	請遵循旁邊文字或插圖的指示!
	勿觸摸鋸片。
	進行這個步驟前,先從電源插座上拔出插頭。否則可能因為不小心開啟電動工具而造成傷害。
	工作時必須戴上護目鏡。
	工作時必須戴上耳罩。
[6XXX]	工作時要戴上工作手套。
	附加資訊。
	握持部位
	證明此電動工具符合歐洲共同體的規定標準。
警告	本標示提示潛伏的危險狀況。它們可能導致嚴重的傷害甚至造成死亡。
	分類收集已損壞的電動工具,電子和電動產品,並且以符合環保要求的方式回收,可使有用物料循環再用。
	開動
	關閉
	鎖定
	解鎖
	本產品為雙重絕緣或加強絕緣
	鋼
	鋁
	塑料
	最小衝程比
	最大衝程比
	可以包含數字或字母
Zx)	供內部使用的標籤

符號國際通用單位	本國使用單位解說	本國使用單位	解說
P_1	W	瓦輸入功率
P_2	W	瓦輸出功率
n_0	/min, min ^-1 , rpm, r/min	/分鐘無負載衝剪次數
U	V	伏額定電壓
f	Hz	赫茲頻率
M...	mm	毫米尺寸,公制螺紋
∅	mm	毫米圓形零件的直徑
∅6	mm	毫米管材的最大外直徑/使用加長的鏈條
	mm	毫米最大工件尺寸
	kg	公斤重量符合EPTA-Procedure 01的規定
L_pA	dB	分貝聲壓水平
L_wA	dB	分貝聲壓功率水平
L_pCpeak	dB	分貝最高聲壓水平
K...			不確定系數
a	m/s ^2	米/秒 ^2	振蕩發射值根據EN 62841(三向矢量和)
a_h,D	m/s ^2	米/秒 ^2	平均鋸削震蕩值
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	米,秒,公斤,安培,毫米,伏特,瓦,赫茲,牛頓,攝氏,分貝,分,米/秒 ^2	國際性單位系統SI中的標準單位和引用單位。

有關您的安全。

警告

閱讀所有的安全規章和指示。如未遵循安全規章和指示，可能遭受電擊，產生火災

和 / 或造成嚴重傷害。

妥善保存所有的安全規章和指示以便日后查閱。

詳細閱讀並徹底了解本使用說明書和附帶的

"一般性安全規章" (文件編號34130465060)

後，才可以使用本電動工具。妥善保存上述文件以方便日后查閱。贈送或售賣本電動工具時，務必把這些文件轉交給受贈者或用家。

同時也要注意各國有關的工作安全規定。

電動工具的用途：

手提式來回電鋸如果安裝了 FEIN 許可的安裝件和配件，便可以在能夠防風雨的環境中鋸切由金屬，塑料和水泥製成的圓形和其他形狀的工件。

本電動工具也可以連接在足夠功率的交流電發電機上使用。該發電機必須符合 ISO 8528 的標準並且是 G2 裝備等級。但是如果逾越了 10% 的所謂畸變因素，便不算符合上述的標準。如有疑問必須詢問有關發電機的細節。

特別安全說明。

工作時，如果機器的安裝件可能割斷隱藏的電線或機器本身的電源線，一定要握住絕緣手柄操作電動工具。機器如果接觸了帶電的線路，電動工具上的金屬部件也會導電，可能造成操作者觸電。

使用夾具或以其他的方式，將工件確實地固定在穩定的基座上。如果僅用手握住工件或用身體頂住工件，無法穩固工件，可能因此導致失控。

雙手必須遠離鋸片。手不可以握在鋸片的前端或下部。不小心接觸鋸片，手會被割傷。鋸割時鋸片會變得非常灼熱。

戴上防護用品。根據適用情況，使用面罩，安全護目鏡或安全眼鏡。適用時，戴上防塵面具，聽力保護器，手套和能擋小磨料或工件碎片的工作圍裙。眼防護罩必須擋住各種操作產生的飛屑。防塵面具或口罩必須能夠過濾操作產生的顆粒。長期暴露在高強度噪音中會引起失聰。

固定好工件。使用固定夹具或鉗台比用手持更能夠夾緊工件。

切勿使用螺絲或铆釘在電動工具上固定名牌和標籤。如果破壞了機器的絕緣功能便無法防止電擊。請使用自粘名牌或標籤。

只能使用電動工具制造商特定設計和認可的附件。即使能夠將其它的工具安裝到本電動工具上，並不代表能夠確保操作安全。

定期使用非金屬工具清潔電動工具的通風孔。馬達的風扇會把灰塵吸入機殼中。機器內部如果堆積了大量的金屬塵容易造成觸電。

操作前必須檢查電線和插頭是否有任何損壞。

我們的建議：操作本電動工具時，務必要連接最多 30mA 額定剩餘電流的漏電斷路器 (RCD)。

手掌 - 手臂 - 震動

本說明書中引用的震動水平，是采用 EN 62841 中規定的測量方式所測得。這個震動水平值可以作為電動工具之間的比較標準。您也可以拿它來推測機器目前的震動受荷狀況。

此震動水平只適用於電動工具規定的用途。如果未按照規定使用電動工具，在機器上安裝了不合適的工具，或者未確實執行機器的維修工作，實際的震動水平會異于提供的震動水平。因此在操作過程結束后，機器的震動受荷狀況會明顯提高。

為了準確地評估機器的震動受荷狀況，還必須考慮以下的時間因素：例如關機的時間或機器空轉待命的時間等。如果把整個工作過程中累加的關機或待命時間列入考慮，則可以明顯地降低機器的震動受荷狀況。

為了保護操作者免受機器震動危害，必須另外采行防護措施，例如：做好電動工具和安裝工具的維修工作，手掌要保持溫暖，安排好工作的流程。

處理對身體有危害的廢塵

使用本機器時可能會產生有害健康的廢塵。

接觸或呼吸了某些廢塵，例如：石棉塵和有石棉成分的廢塵，含鉛的顏料塵，金屬塵，某些種類的木塵，礦物塵，研磨含礦物工件而產生的矽塵，含顏料稀釋劑的廢塵，含木材保護劑的廢塵以及含防腐蝕劑的廢塵等，可能出現過敏現像和/或造成呼吸道疾病，癌症以及影響生殖能力。吸入廢塵後的致病可能性，需視曝露在危塵中的程度而定。操作機器時必須使用合適而且合格的吸塵裝備，以及佩戴個人的防護裝備，另外也要保持工作場所的良好通風狀況。加工含石棉工件的工作必須交給專業人員執行。木塵和輕建材塵，研磨熱塵和化學材料的混合物，都可能在特定狀況下產生自燃或者造成爆炸。避免讓火花噴向集塵箱。防止電動工具和被研磨物過熱。定時清倒集塵箱。注意工件制造商所提出的有關加工時的注意事項，而且要兼顧貴國有關加工該工件的法規。

操作指示。

先開動電動工具然後將工具對准要剪切的工件進行剪切。

順著剪切的方向均勻地輕推電動工具。如果太用力推壓機器，會明顯降低衝頭及衝模的使用壽命。

調整往復次數：

• 低衝擊次數，用在加工鋁材和塑料時，
• 高衝擊次數，用來加工鋼材。

為了提高鋸片的使用壽命，加工金屬時最好使用潤滑劑：

- 在钢板上切剪时：锯割油，

- 在铝板上切剪时：油脂。

也可以在鋸割線上塗抹鋸割脂。

使用推薦的固定裝置。

固定装置 90702001001

管直徑至 159 毫米要使用固定裝置 9 07 02 001 00 1。

• 把固定鏈纏繞在工件上，並且把夾板上的鉤子掛在固定鏈上。
• 使用手柄杆固定鏈條。
• 把線鋸放在支撐銷上（參考 "安裝固定裝置"）。

可以針對鋸線調整和擺動固定頭。

固定装置 90702004006

鋸割直徑從 100 毫米到 325 毫米的大管子時，要使用固定裝置 90702004006 以及長度 500 毫米或 600 毫米，厚度 2 毫米的鋸片。加長鏈條 30231003003（銷 30216130004）也可以加工直徑至 440 毫米的管子。

固定装置 90606002009

加工直徑至 325 毫米的管子時，要使用厚度 1,6 毫米，長度 530 毫米的鋸片，以及鋸片導引 9 06 06 002 00 9.

- 拆下輔助手柄後，要把鋸片導引固定在電動工具傳動殼上的孔中。

固定装置 90702003008

加工寬度 310 毫米和高度 550 毫米的型材時，要使用固定裝置 90702003008。它的結構就像一個平行台鉗。固定夾和固定頭都可以調整。

固定装置 90702005000

分割外直径 80 到 400 毫米的管和圓形工件時，要使用固定 / 推進裝置 9 07 02 005 00 0 來充當線鋸的導引。透過滑動離合器能夠限制施加在鋸片上的推壓時間，因此可以提高鋸片的使用壽命。操作的詳情可以參考使用說明書 34100898066。

維修和顧客服務。

在某些極端的使用情況下（例如加工金屬材料），可能在機器內部囤積大量的導電廢塵，

因而影響了機器的絕緣功能。因此要經常使用干燥、無油的壓縮空氣從通氣孔清潔電動工具的內部。

與石棉接觸過的產品不允許寄送去維修。請按照當地有關處理含石棉廢物的規定處理受石棉污染的產品。

如果電動工具的電源線損壞，必須由製造商或他的代理更換。

從以下的網址 www.fein.com 可以找到本電動工具目前的備件清單。

以下零件您可以根據需要自行更換：

輔助手柄，鑽具

保修。

有關本產品的保修條件，請參考購買國的相關法律規定。此外 FEIN 還提供制造廠商的保修服務。有關保修的細節，請向您的專業經銷商，FEIN 在貴國的代理或您的 FEIN 顧客服務中心詢問。

在本使用說明書上提到的和標示的附件，並非全部包含在電動工具的供貨範圍中。

合格說明。

FEIN 公司單獨保證，本產品符合說明書末頁上所列出的各有關規定的標準。

技術性文件存放在：

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

環境保護和廢物處理。

必須以符合環保要求的方式處理包裝材料和廢棄的電動工具與附件。
