技術仕様	Fein AStx 6491 メタルソー、出力720W、無負荷回転数0-3000回転/分、ストローク長20mm。
使用方法	金属、プラスチック、複合材料の切断に最適で、プロフェッショナルかつ集中的な使用に適しています。
メンテナンスと修理	定期的に刃と消耗部品を点検し、メーカーの推奨に従って機構に潤滑を行ってください。
安全性	保護メガネと手袋を着用し、取扱説明書に記載された安全指示を遵守してください。
一般情報	重量3.5kg、持ち運びに便利なコンパクトサイズ、保証期間2年。

よくある質問 - AStx 6491 Fein

Fein AStx 6491 の刃はどうやって交換しますか？

刃を交換するには、まず電源を切り、付属のレンチを使って刃の固定ネジを緩めます。古い刃を取り外し、新しい刃をしっかりと位置合わせして挿入します。固定ネジを締め直し、電源を入れ直してください。

ノコギリが動かない場合はどうすればいいですか？

ノコギリが正しく接続されているか、コンセントが機能しているかを確認してください。また、安全スイッチがオンの位置にあることを確認してください。問題が続く場合は内部の故障の可能性があります。

Fein AStx 6491 を使用後にどうやって掃除しますか？

電源を切り、柔らかい布でノコギリの表面を拭き、ゴミを取り除いてください。水や腐食性のある製品は使用しないでください。可動部分には少量のオイルを塗布して、良好な動作を維持してください。

Fein AStx 6491 でどのような材料を切断できますか？

Fein AStx 6491 は木材、プラスチック、一部の非鉄金属など様々な材料の切断に設計されています。切断する材料に適した刃を使用してください。

切断深さはどうやって調整しますか？

切断深さはノコギリの側面にある調整レバーで調整できます。レバーのロックを解除し、希望の深さに調整してからレバーを締めて位置を固定してください。

切断中に刃が詰まった場合はどうすればいいですか？

刃が詰まったら、すぐにノコギリを停止し、電源を切ってください。材料の位置が悪いか、刃が損傷していないか確認してください。材料を取り除き、刃を点検してから作業を再開してください。

Fein AStx 6491 の保証期間はどのくらいですか？

Fein AStx 6491 は通常2年間の保証が付いています。保証条件の詳細については取扱説明書をご参照ください。

使用説明書 AStx 6491 Fein

"一般性安全规章"（书目码34130465060）

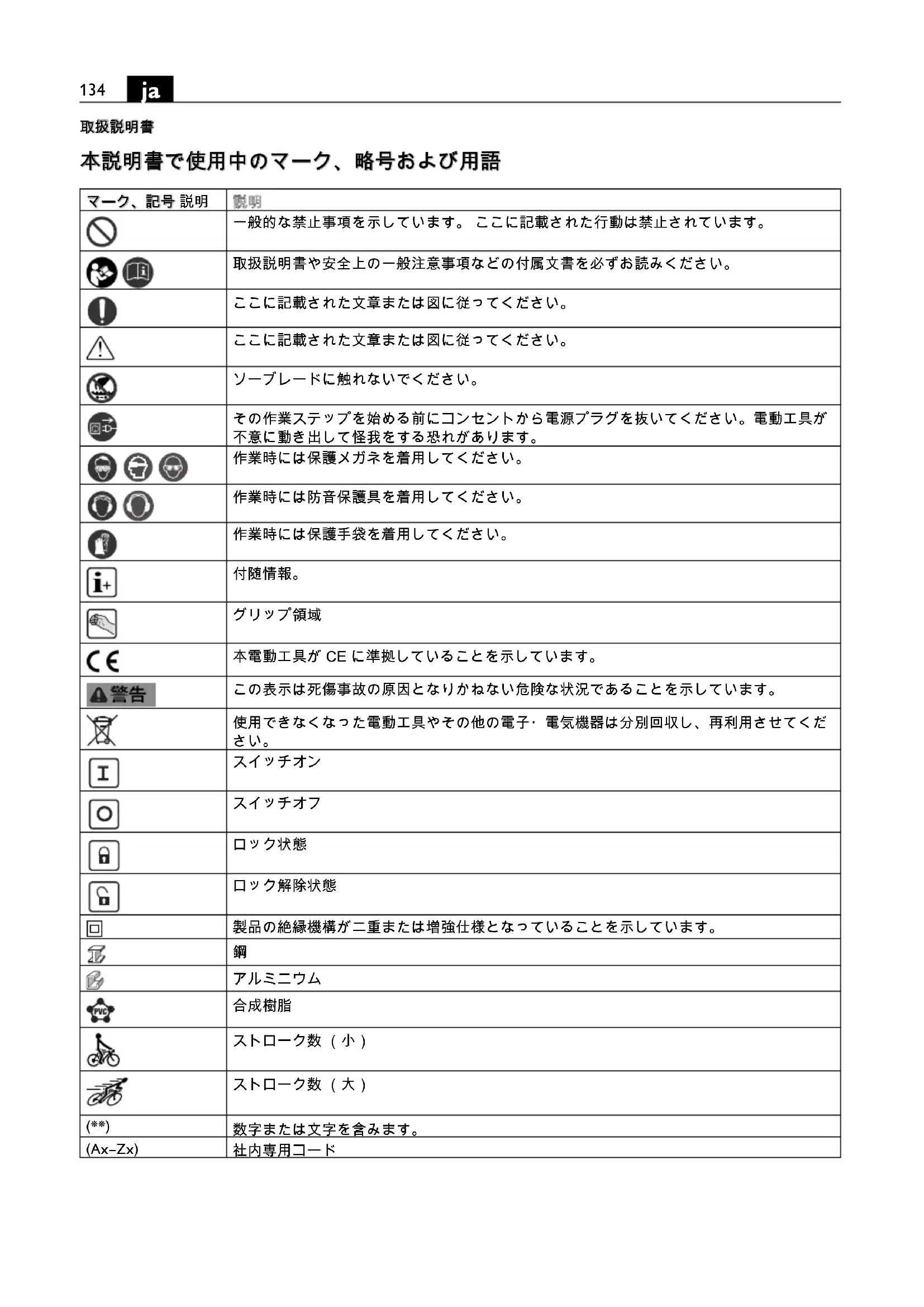

本説明書で使用中のマーク、略号および用語

マーク、記号説明	説明
	一般的な禁止事項を示しています。ここに記載された行動は禁止されています。
	取扱説明書や安全上の一般注意事項などの付属文書を必ずお読みください。
	ここに記載された文章または図に従ってください。
[ZDSA]	ここに記載された文章または図に従ってください。
	ソーブレードに触れないでください。
[SD86]	その作業ステップを始める前にコンセントから電源プラグを抜いてください。電動工具が不意に動き出して怪我をする恐れがあります。
	作業時には保護メガネを着用してください。
	作業時には防音保護具を着用してください。
	作業時には保護手袋を着用してください。
	付随情報。
	グリップ領域
	本電動工具がCEに準拠していることを示しています。
[V783]	この表示は死傷事故の原因となりかねない危険な状況であることを示しています。
	使用できなくなった電動工具やその他の電子・電気機器は分別回収し、再利用させてください。
	スイッチオン
	スイッチオフ
	ロック状態
	ロック解除状態
	製品の絶縁機構が二重または増強仕様となっていることを示しています。
[TB]	鋼
	アルミニウム
[ZZT4]	合成樹脂
	ストローク数(小)
	ストローク数(大)
(**)	数字または文字を含みます。
(Ax-Zx)	社内専用コード

記号 国際単位 国内単位説明		国内単位	説明
P_1	W	W	電力消費量
P_2	W	W	出力電力
n_0	/min, min ^-1 , rpm, r/min ???		空運転時のストローク数
U	V	V	定格電圧
f	Hz Hz		周波数
M...	mm mm		メートルねじの寸法
∅ mm mm			円形部品の直径
∅ ∅	mm mm		パイプの最大外径 / 延長チェーン使用
	mm mm		材料最大寸法
	kg kg		重量 ( EPTA-Procedure 01 に準拠して測定されています )
L_pA	dB dB		音圧レベル
L_wA	dB dB		音量レベル
L_pCpeak	dB dB		ピーク音圧レベル
K...			不的確
a	m/s ^2	m/s ^2	EN 62841 準拠振動加速度 ( 3 方向のベクトル和 )
a_h,D	m/s ^2	m/s ^2	切断時の代表振動値
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	国際単位系 ( SI )で使用されている基本単位および組立単位。

安全のために

警告

安全上の注意と使用方法をすべてよくお読みください。安全上の注意と使用方法を厳守しないと、感電、火災、怪我等の事故発生の恐れがあります。

お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してください。

この取扱説明書および付属の「安全上のご注意」(文書番号 34130465060) をよくお読みになり、理解したうえで本電動工具をご使用ください。取扱説明書や安全上の注意に関する書類はいつでも読み返せるように保管し、電動工具を譲渡または売却する際には必ずこれらの書類も添えてください。

国内で適用されている一連の労働安全衛生規則にも留意してください。

電動工具について：

往復運動する手持ち鋸は、丸型およびその他の形状の金属製、合成樹脂製およびセメント製の工作物の切断作業にお使いください。工作物雨風から保護された場所で、必ず FEIN が推奨する先端工具およびアクセサリーをご使用ください。

この電動工具は、ISO 8528 規格の G2 タイプ AC 発電機でも使用することができます。しかし、この規定は 10% 以上の大きな能力変動がある場合は適応いたしません。ご不明な点がありましたら、ご使用の発電機についてご確認ください。

特殊な安全注意事項

電気線が埋設された場所、または自らの接続コードに接触しそうな状況で作業する際には、電動工具上にある絶縁されたハンドルを持ってください。電圧線に触れると、工具の金属部分を通じて感電する恐れがあります。

工作物はハタガネまたはその他の方法で安定した土台にしっかりと固定してください。工作物を手や体で押さえると不安定です。このため、コントロールを失うことがあります。

ソーブレードに手を近づけないでください。ソーグレードの前または下に手を入れないでください。ソーブレードに接触すると、けがの原因になります。切断時、ソーブレードは非常に高温になることがあります。

個人防護具を着用してください。用途に応じてフェイスシールド、保護ゴーグルおよび保護メガネを着用してください。各用途に適した防じんマスク、防音保護具、作業手袋または特殊な作業エプロンなどを着用し、研削時に発生する粉じんから身体を守ってください。作業中に飛散する様々な異物から目を守ってください。粉じんマスクおよび呼吸マスクなどを着用し、作業中に発生する粉じんから防護してください。騒音の激しい場所で作業を長時間続けると、聴力損失の原因となることがあります。

材料をしっかりと圧定してください。材料をクランプ等で固定すると、手で保持する場合よりも安全です。

電動工具上に銘板やマークを図定する際には、ネジヤリベットを使用しないでください。電気的な絶縁を破壊し、感電を防げなくなる恐れがあります。貼付方式の銘板を使用してください。

電動工具メーカーが認証していないアクセサリーは使用しないでください。アクセサリーが電動工具に取り付けられるだけでは、安全な作業がおこなえるとは限りません。

非金属製工具で電動工具の通気孔を定期的に掃除してください。モーターファンは粉じんを装置内へ吸引します。金属粉じんが多く蓄積されると、感電を発生する恐れがあります。

ご使用になる前に電源線およびプラグが破損していないかを確認してください。

推奨：この電動工具には検出電流が30mAまたはそれ以下の漏電遮断器(RCD)を常に使用ください。

手に伝わる振動

本説明書上に記載された振動レベルは EN 62841 の規格に準拠した測定方法で測定されているため、この情報は他の電動工具との比較時にご使用いただけます。また、振動負荷の事前調査にもご使用いただけます。記載中の振動レベルは電動工具を主な用途にご使用になった場合の代表値を示しています。用途やご使用になる先端工具、保守状況によっては、記載中の振動レベルと異なることがあります。このような場合、作業中の振動負荷が大幅に高くなることがあります。

振動負荷を正確に推測する場合には、電動工具のスイッチを切っている時間やスイッチは入っていても実際に使用していない時間も考慮に入れる必要があります。これにより、作業中の振動負荷は大幅に低下することがあります。

電動工具や先端工具の保守、手の保温、作業フローの計画などの追加的措置を定めることで、作業員を振動負荷から保護してください。

危険粉じんの取り扱い

本工具を使用して工作物を加工すると、危険な粉じんが発生することがあります。

岩石含有物質、塗料溶剤、木材保護剤、船舶用防汚材のアスベスト、アスベスト含有物質、鉛含有塗料、金属、一部の木材、鉱物、ケイ素粒子等の粉じんと接触したり、これらを吸引するとアレルギー反応、気管支炎、癌、不妊の原因となる場合があります。粉じんの吸引によるリスクは暴露状態に依存します。発生する粉じんに適した吸じん方法、防護具を使用し、作業場の換気を充分に行ってください。アスベスト含有材の加工は専門家にご依頼ください。環境によっては、木粉じんや軽金属粉じん、研磨粉じんおよび化学材の高温混合気が引火または爆発の原因となることがあります。粉じん容器の方向への火花飛散、電動工具や研磨物の過剰加熱を回避してください。粉じん容器内の粉じんは適時に除去してください。物質メーカーの加工指示および加工材に定められた各国の規定に従ってください。

取り扱いにあたっての注意

必ず電動工具のスイッチを入れてから工作物にあててください。

電動工具に均等に力をあてながら、切断方向へ軽く押してください。力を与えすぎると、電動工具の寿命が大幅に短くなります。

ストローク設定：

• アルミニウムおよびプラスチック材の加工にはストローク数を低くしてください。
  -鋼材の加工にはストローク数を高くしてください。

金属加工時のソーブレード寿命を長く維持するため、潤滑剤のご使用をお勧めします。

-鋼板の切断時：カッティングオイル

-アルミの切断時：石油

切断線上にカッティングペーストを塗布することも可能です。

推奨クランプ装置の使用

クランプ装置90702001001

159 mm までの直径を持つパイプには、クランプ装置 9 07 02 001 00 1 をご使用ください。

-固定チェーンを加工物の周りに置き、グラバーのフックを固定チェーン内にひっかけてください。
-ハンドルでチェーンを締めてください。
-ジグソーを支持ボルト上に取り付けてください（『クランプ装置の取付』参照）。

クランプヘッドは切断状況に応じて再調整・旋回可能です。

クランプ装置90702004006

100 mm から 325 mm までの大径パイプの切断には、クランプ装置 9 07 02 004 00 6 および長さ 500 mm または 600 mm、厚さ 2 mm のソーブレードをご使用ください。延長チェーン 3 02 31 00 3 00 3（ボルト 3 02 16 130 00 4）の使用により、直径 440 mm のパイプ材の加工も可能となります。

クランプ装置90606002009

直径 325 mm までのパイプを厚さ 1.6 mm 、長さ 530 mm のソープレードで加工する場合には、ソープレードガイド 9 06 06 002 00 9 をご使用ください。

-補助ハンドルを取り外した状態で、電動工具のギアヘッドにある専用穴にソーブレードガイドを固定してください。

クランプ装置90702003008

幅 310 mm、高さ 550 mm のプロファイル材を加工する際には、クランプ装置 90702003008 をご使用ください。この構造は平行バイスと同様です。クランプのはさみロとクランプヘッドは調整可能です。

クランプ装置90702005000

80～400 mm のパイプおよび棒材を切断する際には、クランプ装置および送り装置 90702005000 をソーブレードガイドとして使用してください。セイフティクラッチによってソーブレードの押さえ時間を制限することによって、寿命が延長されます。同製品のお取り扱いに関しては、取扱説明書 34100898066 をお読みください。

メンテナンスおよび顧客サービス

過度な環境条件下で金属材料を加工すると、電動工具内部に誘電性を持つ粉じんが溜ま

り、本体の絶縁機構に悪影響をおよぼすことがあります。電動ツールの通気孔から乾燥したオイルフリーエアーを吹き付けて、内部の粉じんを除去してください。

アスベストと接触した製品は修理に出さないでください。アスベストで汚染された製品は、各国に適用されているアスベスト含有廃棄物の処理の既定に従って処分してください。

本電動工具の接続コードが破損した場合、メーカーまたは代理業者に接続コードを交換させてください。

この電動工具に適用される最新の交換パーツリストは、インターネットサイト www.fein.com をご覧ください。

以下の部品は、必要に応じてお客様ご自身で交換していただけます：

補助ハンドル、先端工具

保証

製品保証に関しては、本製品が販売される国で定められた法的規定が適用されます。さらに FEIN 社の保証内容に従い、保証が適用されます。

本電動工具の標準付属品には、本取扱説明書に記載または図示されたアクセサリーの一部のみが含まれることがあります。

準拠宣言

FEIN 社は、本製品が本取扱説明書の最終頁に記載された一連の基準に準拠していることを宣言します。

技術資料発行者：

C.&E. Fein GmbH,

D-73529 Schwäbisch Gmünd

環境保護、処分

梱包資材、使用済みの電動工具およびアクセサリーは、環境にやさしい資源リサイクルのために分別してください。
