คู่มือผู้ใช้ AStx 6491 Fein

หนังสือคู่มือการใช้งานฉบับต้นแบบ

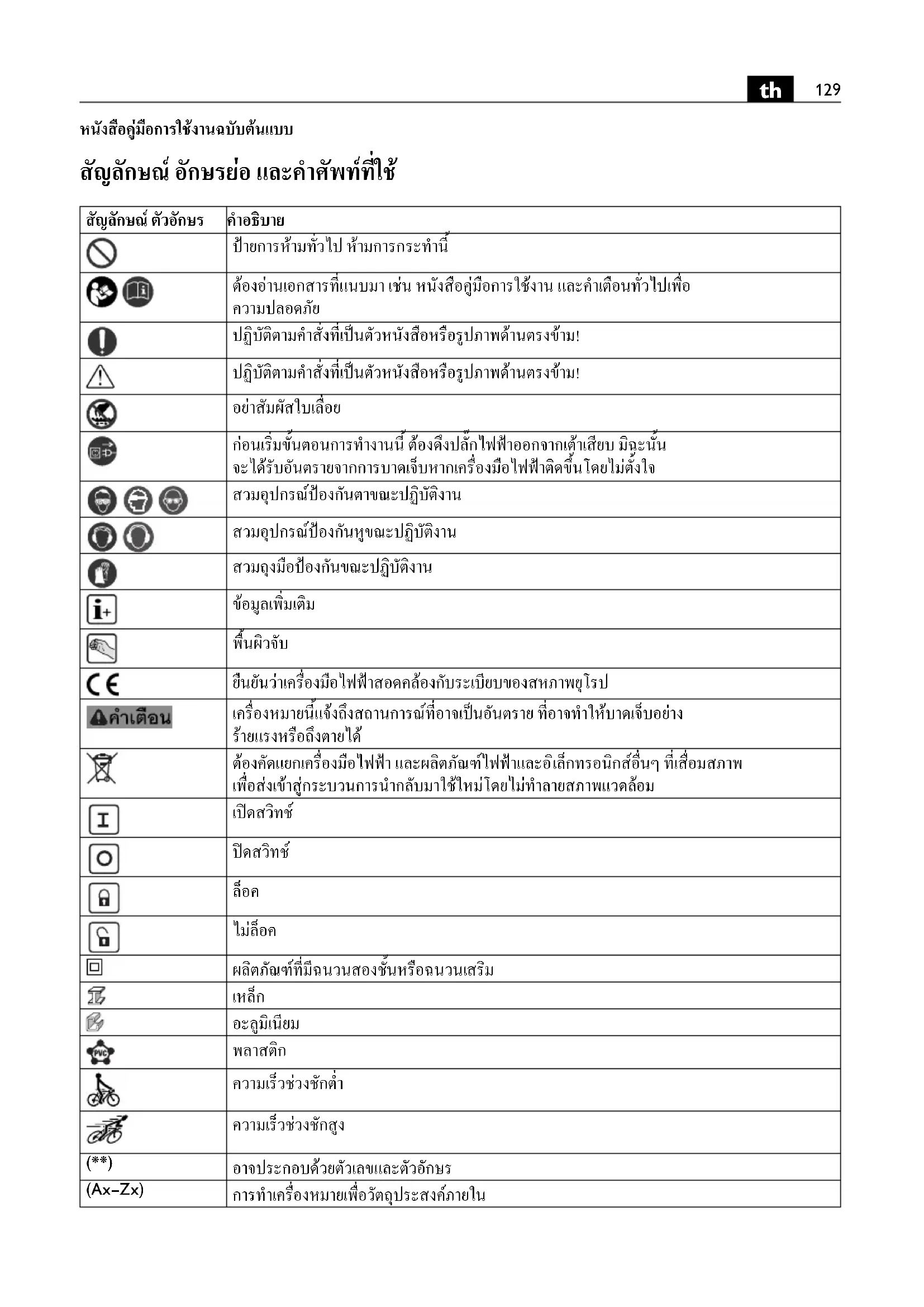

สัญลักษณ์ อักษรย่อ และคำสัพท์ที่ใช้

สัญลักษณ์ ตัวอักษร	คําอธิบาย
	ป้ายการห้ามทั่วไป ห้ามการกระท่านี้
	ต้องอ่านเอกสารที่แนบมา เช่น หนังสือคู่มือการใช้งาน และคําเดือนทั่วไปเพื่อความปลอดภัย
	ปฏิบัติตามคําสั่งที่เป็นตัวหนังสือหรือรูปภาพค้านตรงข้าม!
	ปฏิบัติตามคําสั่งที่เป็นตัวหนังสือหรือรูปภาพค้านตรงข้าม!
	อย่าสัมผัสใบเลื่อย
	ก่อนเริ่มขึ้นตอนการทํางานนี้ ต้องดึงปลักไฟฟ้าออกจากเต้าเสียบ มิฉะนั้นจะได้รับอันตรายจากการบาดเจ็บหากเครื่องมือไฟฟ้าติดขึ้น โดยไม่ตั้งใจ
	รวมอุปกรณ์ป้องกันตาขณะปฏิบัติงาน
	รวมอุปกรณ์ป้องกันหูขณะปฏิบัติงาน
	รวมถุงมือป้องกันขณะปฏิบัติงาน
	ข้อมูลเพิ่มเติม
	พื้นผิวจับ
	ยืนยันว่าเครื่องมือไฟฟ้าสอดคล้องกับระเบียบของสหภาพยูโรป
	เครื่องหมายนี้แจ้งถึงสถานการณ์ที่อาจเป็นอันตราย ที่อาจทําให้บาดเจ็บอย่างร้ายแรงหรือถึงตายได้
	ต้องคัดแยกเครื่องมือไฟฟ้า และผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์อื่นๆ ที่เลื่อมสภาพเพื่อส่งเข้าสู่กระบวนการนํากลับมาใช้ใหม่โดยไม่阶ลายสภาพแวดล้อม
	เปิดสวิทช์
	ปิดสวิทช์
	ลือค
	ไม่ลือค
	ผลิตภัณฑ์ที่มีจนวนสองขั้นหรือจนวนเสริม
	เหล็ก
[BDZ4]	อะลุมินเนียม
	พลาสติก
	ความเร็วช่วงซักต่ํา
	ความเร็วช่วงซักสูง
	อาจประกอบด้วยตัวเลขและตัวอักษร
	การทําเครื่องหมายเพื่อวัตถุประสงค์ภายใน

ตัวอักษร	หน่วยการวัด สากล	หน่วยการวัด แห่งชาติ	คําอธิบาย
P_1	W	W	กําลังไฟฟ้าเข้า
P_2	W	W	กําลังไฟฟ้าออก
n_0	/min, min ^-1 , rpm, r/min rpm	rpm	ความเร็วช่วงซักเดินตัวเปล่า
U	V	V	แรงดันไฟฟ้ากำหนด
f	Hz Hz		ความถี่
M...	mm mm		ขนาดของเกลียวเมตริก
∅ mm mm			เส้นผ่าศูนย์กลางของชิ้นส่วนกลม
∅ √	mm mm		เส้นผ่าศูนย์กลางภายนอกสูงสุดสำหรับท่อ/ร่วมกับการขยายใช่
	mm mm		ขนาดชิ้นงานสูงสุด
[BWC8]	kg kg		น้ําหนักตามระเบียบการ EPTA-Procedure 01
	dB dB		ระดับความดันเสียง
	dB dB		ระดับความดังเสียง
	dB dB		ระดับความดันเสียงสูงสุด
			ความคลาดเคลื่อน
[3219]	m/s ^2	m/s ^2	ค่าความสั่นสะเทือนตามมาตรฐาน EN 62841(ผลรวมเชิงเวกเตอร์ของสามทิศทาง)
[H2A3]	m/s ^2	m/s ^2	ค่าความสั่นสะเทือนโดยเฉลี่ยเมื่อเลื่อย
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	หน่วยฐาน และ หน่วยอนุพันธ์ จากระบบทน่วยระหว่างประเทศ SI

เพื่อความปลอดภัยของท่าน

⚠️คำเตือน

ต้องอ่านคำเตือนเพื่อความปลอดภัยและ

คำสั่งทั้งหมด การไม่ปฏิบัติตามลำเตือนและ

คำสั่งอาจเป็นสาเหตุให้ถูกไฟฟ้าคูด เกิดไฟใหม่ และ/หรือ ได้รับบาดเจ็บอย่างร้ายแรงเก็บรักษาดำเนื่อนและคำสั่ง ทั้งหมดสำหรับใช้ว้างอิงในภายหลัง

อย่าใช้เครื่องมือไฟฟ้า ก่อนได้อ่านหนังสือคู่มือ

การใช้งานนี้รวมทั้ง"คำเตือนทั่วไปเพื่อความ

ปลอดภัย"ที่แนบมา (เอกสารเลขที่ 3 41 30 465 06 0) อย่างละเอียดและเข้าใจอย่างครบถ้วนแล้ว เก็บรักษา เอกสารคังกล่าวสำหรับใช้ในภายหลัง และให้แนบไปกับ เครื่องมือไฟฟ้าหากนำไปแจกจ่ายหรือขาย

กรุณาปฏิบัติตามกฎระเบียบเพื่อความปลอดภัยทาง อุตสาหกรรมที่ใช้ในประเทศที่เกี่ยวเนื่องด้วยเช่นกัน

ประโยชน์การใช้งานของเครื่องมือไฟฟ้า

เลื่อยซักใช้มื่อนำทางสำหรับใช้ในเชิงพาณิชย์ ใช้สำหรับ ตัดซื้นงานทรงกลมและรูปทรงอื่นๆ ที่เป็นโลหะ พลาสติก และซี่เมนต์ ให้ทำงานในบริเวณปลอดภัยจากสภาพอากาศ โดยใช้เครื่องมือและอุปกรณ์ประกอบที่ FEIN แนะน่า เครื่องมือไฟฟ้านี้ยังเหมาะสมำหรับใช้กับเครื่องกำหนดไฟฟ้า กระแสสลับที่มีกระแสไฟฟ้าออกพอเพียงตรงตามมาตรฐาน ISO 8528 ประเภทกรออกแบบ G2 หากเครื่องกำหนดไฟฟ้า มีสิ่งที่เรียกกันว่าปัจจัยความผิดเพื่นมากกว่า 10 % เครื่อง กำหนดไฟฟ้าก็จะไม่ตรงตามมาตรฐานนี้เป็นอย่างยึ่ง หากมี ข้อสงสัย กรุณาอ่านเกี่ยวกับเครื่องกำหนดไฟฟ้าที่ท่านใช้

คำเตือนพิเศษเพื่อความปลอดภัย

จับเครื่องมือไฟฟ้าตรงพื้นผิวจับที่หุ้มฉนวนเมื่อทำงานในบริเวณที่เครื่องมืออาจสัมผัสกับสายไฟฟ้าที่ช่อนอยู่หรือสายไฟฟ้าของตัวเครื่องเอง การสัมผัสกับสายที่ "มีกระแสไฟฟ้า"ไหลผ่าน จะทำให้ส่วนที่เป็นโลหะของเครื่องที่ไม่มีฉนวนหุ้มเกิด "มีกระแสไฟฟ้า" ด้วย และทำให้ผู้ใช้งานเครื่องถูกไฟฟ้าคูด

รัดและยืดชิ้นงานให้แน่นกับพื้นผิวที่มั่นคงโดยใช่คีมจับวัตถุท รือลูปกรณ์จับยืดอื่นๆ ที่เหมาะสม

หากใช้มือถือชินงานหรือยันชื่นงานไว้กับร่างกายเท่านี้น ชื่นงานจะไม่มั่นคงซึ่งอาจนำไปสู่การสูญเสียการควบคุม

เอมือออกห่างจากใบเลื่อย อย่าวางมือของท่านไว้ด้านหน้า หรือด้านใต้ใบเลื่อย การสัมผัสกับใบเลื่อยอาจทำให้บาดเจ็บได้ ขณะเลื่อย ใบเลื่อยอาจร้อนขึ้นมาก

รวมอุปกรณ์ป้องกันเฉพาะตัว สุดแล้วแต่กรณีให้ใช้กระบัง ป้องกันหน้า รวมแวนตากันลมและผุ่น หรือ แวนตาป้องกัน อันตราย สุดแล้วแต่ความเหมาะสมให้ส่วนหน้าถากกันผุ่น รวมประกบหูป้องกันเสียงดัง รวมลุงมือ และส่วนผ้ากันเปื้อน พิเศษที่สามารถกันผงขัดหรือเศษชั้นงานออกจากตัวท่านได้ แวนป้องกันตาต้องสามารถหยุดเศษผงที่ปลิวว่อนที่เกิดจากการปฏิบัติงานแบบต่างๆ ได้ การได้ยินเสียงดังมากเป็นเวลา นานอาจทำให้ท่านสูญเสียการได้ยิน

ยืดขึ้นงานให้มั่นคง ขึ้นงานที่ถูกจับด้วยอุปกรณ์ยืดหนีบหรือ ปากกาจับ จะมั่นคงกว่าการจับด้วยมือ

อย่าตอกหมุดหรือขันสกรูเพื่อติดป้ายชื่อและเครื่องหมายใดๆ เข้ากับเครื่องมือไฟฟ้า หากถนนวนหุ้มช่ารุด จะป้องกันไฟฟ้าดูด ไม่ได้ขอแนะなำให้ใช้ป้ายติดการ

อย่าใช้อุปกรณ์ประกอบที่บริษัทผู้ผลิตเครื่องมือไฟฟ้าไม่ได้ออกแบบไวโ Locยีเฉพาะและไม่ได้แนะนําให้ใช้ ด้วยเหตุผลเพียงเพราะว่าอุปกรณ์ประกอบมีขนาดเข้าพอเหมาะสมกับเครื่องมือไฟฟ้าของท่านก็ไม่ได้เป็นการรับรองความปลอดภัยการทำงานแต่อย่างใด

ทำความสะอาดช่องระบายอากาศที่เครื่องมือไฟฟ้าตามช่วงเวลาเป็นประจำโดยใช้เครื่องมือที่ไม่ใช้โลหะ เครื่องเป่าลมของมอเตอร์จะดูดผุ่นเข้าในครอบเครื่อง หากผุ่นที่ประกอบด้วยโลหะสะสมกันมากเกินไป อาจทำให้เกิดอันตรายจากไฟฟ้าได้ก่อนเริ่มต้นทำงาน ให้ตรวจสอบสายไฟฟ้าและปลักไฟฟ้าเพื่อหาจุดชํารุด

ข้อแนะนํา: ใช้เครื่องมือไฟฟ้าทำงานผ่านอุปกรณ์ป้องกันไฟดูด (RCD) ที่มีขนาดกระแสไฟฟ้ากำหนด 30 mA หรือน้อยกว่าเสมอ

การสั่น มือ/แขน

ระดับการสั่นที่ให้ว่าไว่ไนแผ่นข้อมูลนี้วัดตามการทดสอบที่ได้มาตรฐานที่ระบุใน EN 62841 และอาจใช้สำหรับปรียบเทียบเครื่องมือไฟฟ้าหนึ่งกับเครื่องอื่นๆ ได้ ระดับการสั่นยังอาจใช้สำหรับประเมินการสั่นของเครื่องเมื่อใช้งานในเปื้องต้นได้ อีกด้วย

ระดับการสั่นที่ให้ไว้นี้แสดงการใช้งานส่วนใหญ่ของ เครื่องมือไฟฟ้าอย่างไรก็ตีหากเครื่องมือไฟฟ้าลูกใช้เพื่อ

ทำงานประเภทอื่น ใช้ร่วมกับอุปกรณ์ประกอบที่ผิดแปลก ไป หรือได้รับการบํารุงรักษาไม่คีพอ ระดับการสั่นอาจ ผิดแ精装ไป ปัจจัยเหล่านี้อาจเพิ่มระดับการสั่นอย่างชัดเจน ตลอดระยะเวลาทํางานทั้งหมด เพื่อประมาณระดับการสั่นให้ได้แน่นอน ควรนำเวลาขณะ เครื่องมือไฟฟ้าปิดสวิทช์ทํางานหรือขณะเครื่องกำลังวิ่งแต่ ไม่ได้ทํางานจริงมาพิจารณาด้วย ปัจจัยเหล่านี้อาจลดระดับ การสั่นอย่างชัดเจนตลอดระยะเวลาทํางานทั้งหมด วางมาตรการเพื่อความปลอดภัยเพิ่มเติมเพื่อปกป้องผู้ใช้งาน เครื่องจากผลกระทบของการสั่น เช่น: บํารุงรักษาเครื่องมือ ไฟฟ้าและอุปกรณ์ประกอบ ทำมือให้อุ่นไว้ จัดระเบียบ ลำดับงาน

การจัดการกับฝุ่นอุ้นตราย

เมื่อใช้เครื่องมือไฟฟ้านีสำหรับไสวัสดุออก อาจเกิดฝุ่นที่เป็น อันตรายต่อสุขภาพ การสัมผัสหรือหายใจเอาฝุ่นบางประเภทเข้าไป ต.ย. เช่น แอสเบสทอล หรือวัสดุที่มีแอสเบสทอล เคลือบผิวที่มี สารตะก้ว โลหะ ไม้บางประเภท แร่ธาตุ และอนุภาคซิลิเกต จากวัสดุผสมหิน ตัวทำละลายสี ผลิตภัณฑ์รักษาเนื้อ ไม้ สี กันเพรียงสำหรับเรื้อเดินสมุทร สามารถกระตุ้นให้เกิด ปฏิกิกริยาแพ้แก่ผู้ใช้เครื่องหรือผู้ที่ยืนอยู่ใกล้เคียง และ/หรือ ^nAMAซึ่งโรคติดเชื้อระบบหายใจ มะเร็ง ความผิดปกติแต่ กำหนด หรืออันตรายต่อการเจริญพันธุ์อื่นๆ อันตรายจาก การหายใจเอาฝุ่นเข้าไปชื่นอยู่กับการรับฝุ่น ให้ใช้ อุปกรณ์ดุดฝุ่นที่กำหนดให้ใช้ได้กับฝุ่นที่เกิดขึ้น รวมทั้งใช้ อุปกรณ์ป้องกันร่างกาย และจัดสถานที่ทำงานให้มี การระบายอากาศที่ดี ปล่อยให้วัสดุที่มีแอสเบสทอลเป็นงาน ของผู้เชี่ยวชาญ ฝุ่นไม้และฝุ่นที่เป็นโลหะเบา ส่วนผสมร้อนๆ ของผงขัด และ เคมีวัสดุ สามารถลูกไหมด้วยตนเองภายใต้สภาพแวดล้อมที่ ไม่พึงประสงค์ หรืออาจทำให้เกิดระเบิดได้ หลีกเลี่ยง ไม่ให้ ประกายไฟแลบไปยังทิศทางอุปกรณ์เก็บผง รวมทั้งอย่าให้ เครื่องมือไฟฟ้าและวัสดุที่ขัดร้อนเกินไป ถ่ายอุปกรณ์เก็บผง/ ถังผงให้ทันท่วงที่ ปฏิบัติตามคำแนะนำในการทำงาน ของบริษัทผู้ผลิตวัสดุ รวมทั้งกฎหมายข้อบังคับที่เกี่ยวกับวัสดุ ชั้นงาน ที่บังคับใช้ในประเทศของท่าน

คำแนะนำในการปฏิบัติงาน

จับเครื่องมือไฟฟ้าเข้าหาชิ้นงานเมื่อเปิดสวิทช์อยู่เท่านั้น เคลื่อนเครื่องมือไฟฟ้าอย่างสม่ำเสมอ และป้อนเบาฯ ไปยัง ทิศทางตัด การป้อนแบบสุดแรงจะลดอายุการใช้งานของ เครื่องมือเป็นอย่างมาก

การปรับช่วงซัก:

• ความเร็วช่วงซักต่ำสำหรับทำงานกับอะลูมิเนียม และ พลาสติก
  -ความเร็วช่วงซักสูงสำหรับทำงานกับเหล็ก

เพื่อเพิ่มอายุการใช้งานของใบเลื่อยเมื่อเลื่อยโลหะขอแนะนำ ให้ใช้สารหล่อลื่น:

• สำหรับการตัดในแผ่นเหล็ก: น้ํามันตัด (cutting oil)
• สำหรับการตัดในอะลูมิเนียม: ปีไตรเลียม

การใช้สารหล่อลื่นที่มีลักษณะเหมือนแป้งเปียก (cutting paste) ทางบนเส้นตัดที่เป็นอีกทางเลือกหนึ่ง

การใช้อุปกรณ์จับยิดที่แนะนำ

อุปกรณ์จับยิด 90702001001

สำหรับท่อที่มีเส้นผ่าศูนย์กลางถึง 159 มม. ให้ใช้อุปกรณ์- จับยืด 9 07 02 001 00 1

• วางใช่หนีบรอบชั้นงานและแขวนตะของตัวกระจับเข้าในใช่หนีบ
• ดึงโช่ไห้ติ่งด้วยค้ามจับอุปกรณ์จับยืด
• รวมเครื่องเล่อยเข้านนโบลท์ยืด (ดู "การติดตั้งอุปกรณ์ ขับยืด")

หัวจับยืดสามารถปรับเลื่อนเพื่อการตัดเลื่อย และสามารถหมุน เพื่อการตัดมุม

อุปกรณ์จับยีด 90702004006

สำหรับท่อขนาดใหญ่ที่มีเส้นผ่าศูนย์กลาง 100 มม. ถึง 325 มม.

ให้ใช้อุปกรณ์จับยืด 9 07 02 00 004 6 และใบเล่อยที่มี ความยาว 500 มม. หรือ 600 มม. และความหนา 2 มม. เมื่อใช้ ใช่ขยาย 3 02 31 003 00 3 (โบลท์ 3 02 16 130 00 4) ท่าน ยังสามารถตัดท่อที่มีเส้นผ่าศูนย์กลางถึง 440 มม. ได้ด้วย

อุปกรณ์จับยืด 90606002009

เมื่อตัดท่อที่มีเส้นผ่าศูนย์กลางถึง 325 มม. ด้วยใบเลื่อยที่มี ความหนา 1.6 มม. และความยาว 530 มม. ให้ใช้ตัวนำใบเลื่อย 9 06 06 002 00 9

- ติดตั้งตัวนำใบเส่อยเข้ากับรู้ที่หัวเกียร์ของเครื่องมือไฟฟ้าโดยถอดค้ามจับเพิ่มออกก่อน

อุปกรณ์จับยืด 90702003008

เมื่อต้องการตัครูปโครงร่างที่มีความกว้าง 310 มม. และ- ความสูง 550 มม. ให้ใช้อุปกรณ์จับยืด 9 07 02 00 003 8 รูปแบบของอุปกรณ์นี้สอดคล้องกับรูปแบบของปากกําจับชิ้น งานแบบขนาน ปากกําจับยืดและหัวจับยืดสามารถ ปรับเลื่อนได้

อุปกรณ์จับยืด 90702005000

เมื่อตัดท่อและวัสดุทรงกลมที่มีเส้นผ่าศูนย์กลางภายนอก 80 ถึง 400 มม. ให้ใช้อุปกรณ์ป้อนเข้าและจับยืด 9 07 02 005 00 0 เพื่อนำเครื่องเลื่อย คลัทซ์นิรถัยจะจำกัดระยะเวลาที่ใบเลื่อยกดอยู่ในชั้นงาน และด้วยเหตุนี้จึงเพิ่มอายุการใช้งานของเครื่องมือ สำหรับการใช้งานอย่างถูกต้อง กรุณาอ่านหนังสือคู่มือ การใช้งาน 3 41 00 898 06 6

การช่อมบำรุงและการบริการลูกค้า

เมื่อทำงานกับโลหะในสภาวะการใช้งานหนัก ผู้นนำไฟฟ้าอาจเข้ามาอยู่ข้างในเครื่องมือไฟฟ้า ซึ่ง

จะส่งผลเสียต่อ courtนวนป้องกันทั้งหมดของเครื่องมือไฟฟ้าได้ให้ใช้อภาคอัดที่แห้งและปราศจากน้ํามันเป่า tap ความสะอาดค้านในของเครื่องมือไฟฟ้าผ่านช่องระบาย อากาศป่อยๆ

อย่าส่งผลิตภัณฑ์ที่สัมผัสกับเอสเบสทอสไปช่อมแซม ทำจัด ผลิตภัณฑ์ที่ปนเปื้อนเอสเบสทอสตามข้อบังคับเฉพาะ ประเทศไทยด้วยการกำจัดของเสียที่ประกอบด้วยเอสเบสทอส

หากสายไฟฟ้าของเครื่องเสียหายจะต้องส่งเครื่องให้ผู้ผลิต หรือตัวแทนทำการเปลี่ยนให้

รายการอะไรหล่ที่มีอยู่ในปัจจุบันสำหรับเครื่องมือไฟฟ้านี้ กรุณาดูในอินเทอร์เน็ตที่ www.fein.com

หากต้องการ ท่านสามารถเปลี่ยนขึ้นส่วนตังต่อไปนี้เองได้: ด้ามจับเพิ่ม เครื่องมือ

การรับประกันและความรับผิดชอบ

การรับประกันสำหรับผลิตภัณฑ์ให้มีผลบังคับตามกฎหมายในประเทศที่จำนวน่ายผลิตภัณฑ์ นอกจากนี้ บริษัท FEIN ยังให้การรับประกันตามคำประกาศรับประกัน ของบริษัทผู้ผลิต FEIN อีกด้วย

อาจมีเพียงบางส่วนของอุปกรณ์ประกอบที่บรรยายหรือแสดง ในหนังสือคู่มือการใช้งานนี้ รวมอยู่ในการจัดส่งเครื่องมือ ไฟฟ้าของท่าน

การรับรองการปฏิบัติตามมาตรฐาน

บริษัท FEIN ขอรับรองโดยรับผิดชอบแต่เพียงผู้เคี้ยว่า

ผลิตภัณฑ์นี้สอดคล้องกับข้อกำหนดที่เกี่ยวเนื้องกันที่ระบุ

ไว้ในหน้าสุดท้ายของหนังสื่อคู่มือการใช้งานนี้

เอกสารทางเทคนิคที่:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

การรักษาสภาพแวดล้อมและการกำจัดขยะ

ต้องคัดแยกหีบห่อ เครื่องมือไฟฟ้า และอุปกรณ์ประกอบที่

เสื่อมสภาพ เพื่อส่งเข้าสู่กระบวนการนำกลับมาใช้ใหม่โดยไม่

ทำลายสภาพแวดล้อม
