NÁVOD NA OBSLUHU AStx 6491 Fein

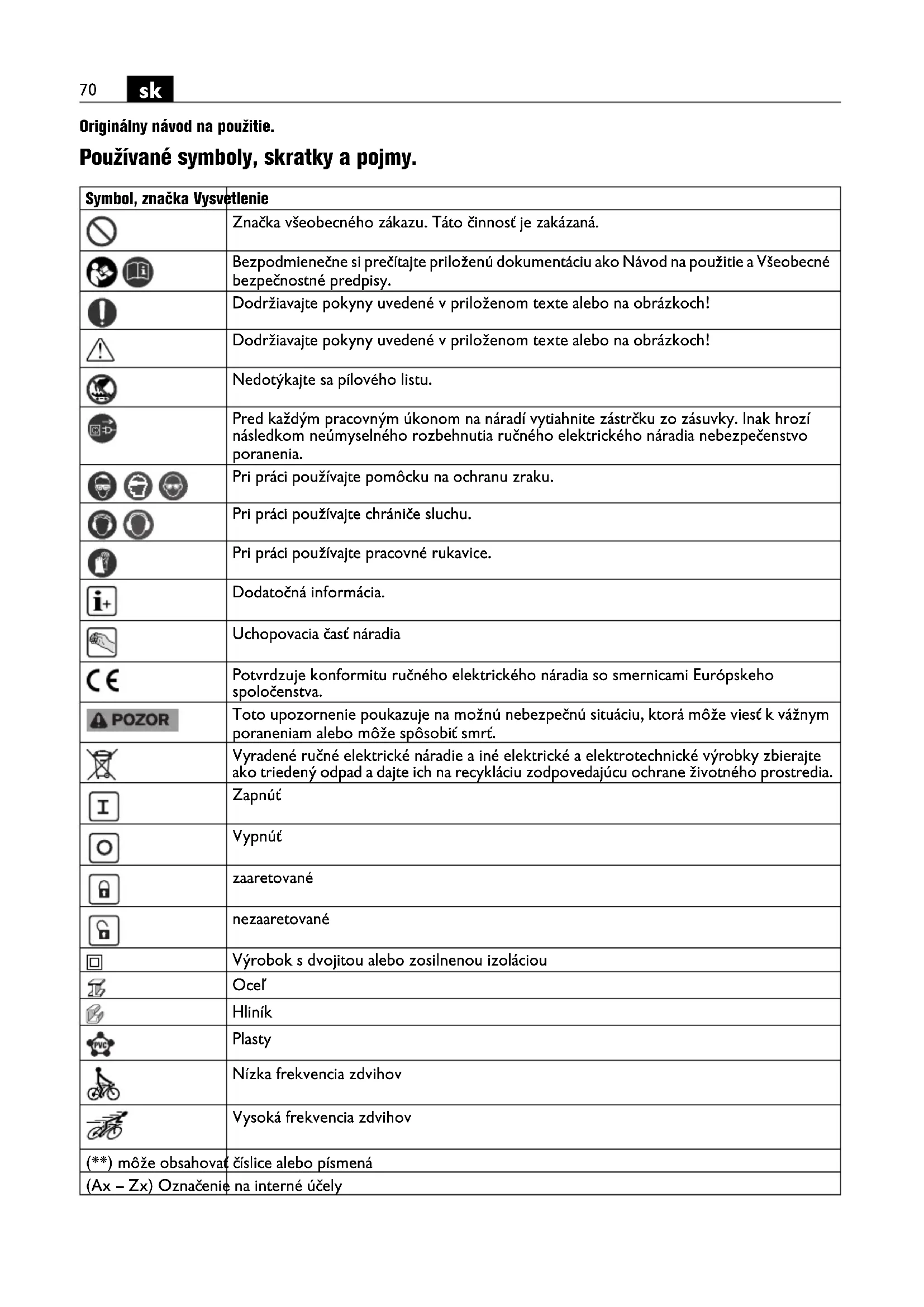

Originálny návod na použitie. Používané symboly, skratky a pojmy. Symbol, značka Vysvetlenie Značka všeobecného zákazu. Táto činnosť je zakázaná. Bezpodmienečne si prečítajte priloženú dokumentáciu ako Návod na použitie a Všeobecné bezpečnostné predpisy. Dodržiavajte pokyny uvedené v priloženom texte alebo na obrázkoch! Dodržiavajte pokyny uvedené v priloženom texte alebo na obrázkoch! Nedotýkajte sa pílového listu. Pred každým pracovným úkonom na náradí vytiahnite zástrčku zo zásuvky. Inak hrozí následkom neúmyselného rozbehnutia ručného elektrického náradia nebezpečenstvo poranenia. Pri práci používajte pomôcku na ochranu zraku. Pri práci používajte chrániče sluchu. Pri práci používajte pracovné rukavice. Dodatočná informácia. Uchopovacia časť náradia Potvrdzuje konformitu ručného elektrického náradia so smernicami Európskeho spoločenstva. Toto upozornenie poukazuje na možnú nebezpečnú situáciu, ktorá môže viesť k vážnym poraneniam alebo môže spôsobiť smrť. Vyradené ručné elektrické náradie a iné elektrické a elektrotechnické výrobky zbierajte ako triedený odpad a dajte ich na recykláciu zodpovedajúcu ochrane životného prostredia. Zapnúť Vypnúť zaaretované nezaaretované Výrobok s dvojitou alebo zosilnenou izoláciou Oceľ Hliník Plasty Nízka frekvencia zdvihov Vysoká frekvencia zdvihov (**) môže obsahovať číslice alebo písmená (Ax – Zx) Označenie na interné účely OBJ_BUCH-0000000078-004.book Page 70 Wednesday, February 26, 2020 1:28 PM71

Pre Vašu bezpečnosť. Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny. Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobiť požiar a/alebo ťažké poranenie. Tieto Výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie. Nepoužívajte toto ručné elektrické náradie predtým, ako si dôkladne prečítate tento Návod na používanie ako aj priložené „Všeobecné bezpečnostné pokyny“ (spisové číslo 3 41 30 465 06 0) a kým úplne neporozumiete ich obsahu. Uvedené podklady si dobre uschovajte na neskoršie použitie a v prípade odovzdania ručného elektrického náradia alebo predaja inej osobe ich odovzdajte s náradím. Rovnako dodržiavajte aj príslušné národné ustanovenia o ochrane zdravia pri práci. Určenie ručného elektrického náradia: Ručná sem a tam chodiaca píla na rezanie okrúhlych alebo inak formovaných obrobkov z kovu, plastov a cementu na používanie s pracovnými nástrojmi a príslušenstvom schválenými firmou FEIN, a to v prostredí chránenom pred vplyvom vonkajšieho podnebia a počasia. Toto ručné elektrické náradie je konštruované aj na používanie pomocou trojfázových generátorov s dostatočným výkonom, ktoré zodpovedajú norme ISO 8528, triede vyhotovenia G2. Tejto norme nezodpovedá predovšetkým to, ak sa prekročí činiteľ harmonického skreslenia v hodnote 10 %. V prípade pochybností sa poinformujte o generátore, ktorý používate. Špeciálne bezpečnostné pokyny. Držte ručné elektrické náradie len za izolované plochy určené na držanie náradia, ak vykonávate také práce, pri ktorých by pracovný nástroj mohol natrafiť na skryté elektrické vedenia alebo na vlastnú prívodnú šnúru. Kontrakt s vedením, ktoré je pod prúdom, môže dostať pod prúd aj kovové súčiastky náradia, a to môže zapríčiniť zásah elektrickým prúdom. Upevnite obrobok a zaistite ho pomocou zvierok alebo iným spôsobom na stabilnej podložke. Keď pridržiavate obrobok iba rukou alebo ho opierate o vlastné telo, zostáva labilným, čo môže zapríčiniť vašu stratu kontroly. Obe ruky majte v dostatočnej vzdialenosti od pílového listu. Nesiahajte rukami pred ani pod pílový list. Kontakt s pílovým listom môže mať za následok poranenie. Pílový list sa môže pri pílení zahriať na veľmi vysokú teplotu. Používajte osobné ochranné prostriedky. Podľa druhu použitia náradia používajte ochranný štít na celú tvár, štít na oči alebo ochranné okuliare. Pokiaľ je to primerané, používajte ochrannú dýchaciu masku, chrániče sluchu, pracovné rukavice alebo špeciálnu zásteru, ktorá Vás uchráni pred odletujúcimi drobnými Značka Medzinárodná jednotka Národná jednotka Vysvetlenie

Počet voľnobežných zdvihov U V V Menovité napätie f Hz Hz Frekvencia M... mm mm Rozmer, metrický závit Ø mm mm Priemer okrúhlej súčiastky mm mm max. vonkajší priemer pre rúry/s predĺžením reťaze mm mm maximálne rozmery obrobka kg kg Hmotnosť podľa EPTA-Procedure 01

pCpeak dB dB Špičková hodnota hladiny akustického tlaku K... Nepresnosť merania m/s

Hodnota emisie vibrácií podľa normy EN 62841 (súčet vektorov troch smerov) h,D m/s

Základné a odvodené jednotky Medzinárodného systému jednotiek SI. OBJ_BUCH-0000000078-004.book Page 71 Wednesday, February 26, 2020 1:28 PM72

čiastočkami brusiva a obrábaného materiálu. Predovšetkým oči treba chrániť pred odletujúcimi cudzími telieskami, ktoré vznikajú pri rôznom spôsobe používania náradia. Ochrana proti prachu alebo ochranná dýchacia maska musia predovšetkým odfiltrovať konkrétny druh prachu, ktorý vzniká pri danom druhu použitia náradia. Keď je človek dlhšiu dobu vystavený hlasnému hluku, môže utrpieť stratu sluchu. Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia je bezpečnejší ako ten, ktorý pridržiavate rukou. Je zakázané skrutkovať alebo nitovať na ručné elektrické náradie nejaké štítky alebo značky. Poškodená izolácia neposkytuje žiadnu ochranu pred zásahom elektrickým prúdom. Používajte samolepiace štítky. Nepoužívajte žiadne príslušenstvo, ktoré nebolo špeciálne vyvinuté alebo schválené výrobcom ručného elektrického náradia. Bezpečná prevádzka nie je zaručená iba tým, že sa určité príslušenstvo na Vaše ručné elektrické náradie hodí. Pravidelne čistite vetracie otvory ručného elektrického náradia pomocou nejakých nekovových nástrojov. Ventilátor elektromotora vťahuje do telesa náradia prach. V prípade nadmierneho nahromadenia kovového prachu to môže spôsobiť ohrozenie elektrickým prúdom. Ak chcete náradie používať, skontrolujte najprv, či nie je poškodená elektrická prívodná šnúra a zástrčka. Odporúčanie: Používajte toto ručné elektrické náradie vždy iba cez ochranný spínač pri poruchových prúdoch (RCD) s kalkulovaným poruchovým prúdom 30 mA alebo menej. Vibrácie ruky a predlaktia Úroveň vibrácií uvedená v týchto pokynoch bola nameraná podľa meracieho postupu uvedeného v norme EN 62841 a možno ju používať na vzájomné porovnávanie rôznych typov ručného elektrického náradia. Hodí sa aj na predbežný odhad zaťaženia vibráciami. Uvedená hladina zaťaženia vibráciami reprezentuje hlavné druhy používania tohto ručného elektrického náradia. Avšak v takých prípadoch, keď sa toto ručné elektrické náradie využíva na iné druhy použitia, s odlišnými pracovnými nástrojmi, alebo ak sa podrobuje nedostatočnej údržbe, môže sa hladina zaťaženia vibráciami od týchto hodnôt odlišovať. To môže výrazne zvýšiť zaťaženie vibráciami počas celej pracovnej doby. Na presný odhad zaťaženia vibráciami počas určitého časového úseku práce s náradím treba zohľadniť doby, počas ktorých je ručné elektrické náradie vypnuté alebo doby, keď je náradie síce zapnuté a beží, ale v skutočnosti nepracuje. Táto okolnosť môže výrazne redukovať zaťaženie vibráciami počas celej pracovnej doby. Na ochranu osoby pracujúcej s náradím pred účinkami zaťaženia vibráciami vykonajte ďalšie bezpečnostné opatrenia, ako sú napríklad: Údržba ručného elektrického náradia a používaných pracovných nástrojov, zabezpečenie zachovania teploty rúk, organizácia jednotlivých pracovných úkonov. Zaobchádzanie so zdraviu škodlivým prachom Pri pracovných činnostiach s týmto náradím, pri ktorých dochádza k úberu materiálu, vzniká prach, ktorý môže byť zdraviu škodlivý. Dotyk alebo vdychovanie niektorých druhov prachu, napr. z azbestu a z materiálov obsahujúcich azbest, z náteru obsahujúceho olovo, z kovov, niektorých druhov dreva, minerálov, silikátových častíc materiálov obsahujúcich kamenivo, z rozpúšťadiel farieb, z prostriedkov na ochranu dreva, z ochranných náterov pre vodné dopravné prostriedky môže vyvolať u niektorých osôb alergické reakcie a/alebo spôsobiť ochorenie dýchacích ciest, rakovinu a vyvolávať poruchy plodnosti. Riziko vyvolané nadýchaním sa prachu je závislé od doby zotrvania v ohrozenom priestore. Používajte odsávacie zariadenie zodpovedajúce vznikajúcemu druhu prachu ako aj osobné ochranné pomôcky a postarajte sa o dobré vetranie pracoviska. Obrábanie materiálov, ktoré obsahujú azbest, prenechajte výlučne na odborníkov. Drevený prach, prach z ľahkých kovov, horúce zmesi brúsneho prachu a chemických látok sa môžu za nepriaznivých podmienok samovznietiť, alebo môžu spôsobiť výbuch. Vyhýbajte sa tomu, aby prúd iskier smeroval k zásobníku na prach, a zabráňte prehrievaniu ručného elektrického náradia a brúseného materiálu, zavčasu vyprázdňujte zásobník na prach, dodržiavajte pokyny výrobcu materiálu aj predpisy o obrábaní príslušného materiálu platné vo Vašej krajine. Návod na používanie. Prisúvajte ručné elektrické náradie k obrobku iba v zapnutom stave. Ručné elektrické náradie veďte rovnomerne a s jemným posuvom v smere rezu. Príliš veľký posuv výrazne znižuje životnosť používaných pracovných nástrojov. Nastavenie frekvencie zdvihov: – nízka frekvencia zdvihov na obrábanie hliníka a plastov, – vysoká frekvencia zdvihov na obrábanie ocele. Na zvýšenie životnosti pílového listu ori obrábaní kovov sa odporúča používať mastiaci prostriedok: – pri strihaní do oceľového plechu: rezací olej, – pri strihaní do hliníka: petrolej. Ako alternatívna metóda sa môže čiara rezu potrieť nejakou rezacou pastou. Používajte odporúčané upínacie zariadenia (prípravky). Upínacie zariadenie 9 07 02 001 00 1 Na upínanie rúr s priemerom do 159 mm použite upínacie zariadenie 9 07 02 001 00 1. – Založte upínaciu reťaz okolo obrobka a háčik spony zapnite do upínacej reťaze. OBJ_BUCH-0000000078-004.book Page 72 Wednesday, February 26, 2020 1:28 PM73

– Reťaz upnite pomocou strmienka. – Nasaďte priamočiaru pílu na prenášací kolík (pozri odsek „Montáž upínacieho zariadenia“). Upínacia hlava je na rezanie nastaviteľná a vyklápateľná. Upínacie zariadenie 9 07 02 004 00 6 Pre veľké rúry s priemerom od 100 mm do 325 mm používajte upínacie zariadenie 9 07 02 004 00 6 ako aj pílové listy dĺžky 500 mm resp. 600 mm a hrúbky 2 mm. Pomocou predĺženia reťaze 3 02 31 003 00 3 (čap 3 02 16 130 00 4) sa dajú obrábať aj rúry s priemerom 440 mm. Upínacie zariadenie 9 06 06 002 00 9 Pri práci na rúrach s priemerom do 325 mm s pílovým listom hrúbky 1,6 mm a dĺžky 530 mm používajte vodiacu lištu pílového listu 9 06 06 002 00 9. – Vedenie pílového listu upevnite pri demontovanej prídavnej rukoväti do otvoru prevodovej hlavy ručného elektrického náradia. Upínacie zariadenie 9 07 02 003 00 8 Na obrábanie profilov so šírkou od 310 mm a výškou od 550 mm používajte upínacie zariadenie 9 04 02 003 00 8. Prípravok zodpovedá paralelnému zveráku. Upínacie čeľuste a upínacia hlava sú nastaviteľné. Upínacie zariadenie 9 07 02 005 00 0 Pri rezaní rúr a okrúhleho materiálu s vonkajším priemerom od 80 do 400 mm používajte ako vedenie píly upínacie a posuvné zariadenie 9 07 02 005 00 0 Pomocou trecej spojky sa doba prítlaku pílového listu obmedzí a tým sa zvýši jeho životnosť. Spôsob manipulácie nájdete v Návode na používanie

Údržba a autorizované servisné stredisko. Pri extrémnych prevádzkových podmienkach sa môže pri obrábaní kovov vo vnútri náradia usádzať jemný dobre vodivý prach. To môže mať negatívny vplyv na ochrannú izoláciu ručného elektrického náradia. Vnútorný priestor ručného elektrického náradia často pravidelne prefúkajte cez vetracie otvory tlakovým vzduchom, ktorý neobsahuje olej. Produkty, ktoré boli v kontakte s azbestom, sa nesmú dávať do opravy. Produkty kontaminované azbestom treba dať na likvidáciu podľa predpisov pre likvidáciu odpadu obsahujúceho azbest, ktoré platia vo Vašej krajine. Keď je poškodená prívodná šnúra elektrického náradia, treba ju dať vymeniť výrobcovi alebo jeho zástupcovi. Aktuálny zoznam náhradných súčiastok pre toto ručné elektrické náradie nájdete na Internete na domovskej stránke www.fein.com. V prípade potreby vymeňte nasledujúce súčiastky: Prídavná rukoväť, pracovné nástroje Zákonná záruka a záruka výrobcu. Zákonná záruka na produkt platí podľa zákonných predpisov v krajine uvedenia do prevádzky. Firma FEIN okrem toho poskytuje záruku podľa vyhlásenia výrobcu FEIN o záruke. V základnej výbave Vášho ručného elektrického náradia sa môže nachádzať len časť príslušenstva popísaného alebo zobrazeného v tomto Návode na používanie. Vyhlásenie o konformite. Firma FEIN vyhlasuje na svoju výlučnú zodpovednosť, že tento produkt sa zhoduje s príslušnými normatívnymi dokumentmi uvedenými na poslednej strane tohto Návodu na používanie. Technické podklady sa nachádzajú na adrese: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Ochrana životného prostredia, likvidácia. Obaly, výrobky, ktoré doslúžili, a príslušenstvo dajte na recykláciu zodpovedajúcu ochrane životného prostredia. OBJ_BUCH-0000000078-004.book Page 73 Wednesday, February 26, 2020 1:28 PM74
