BRUKSANVISNING AStx 6491 Fein

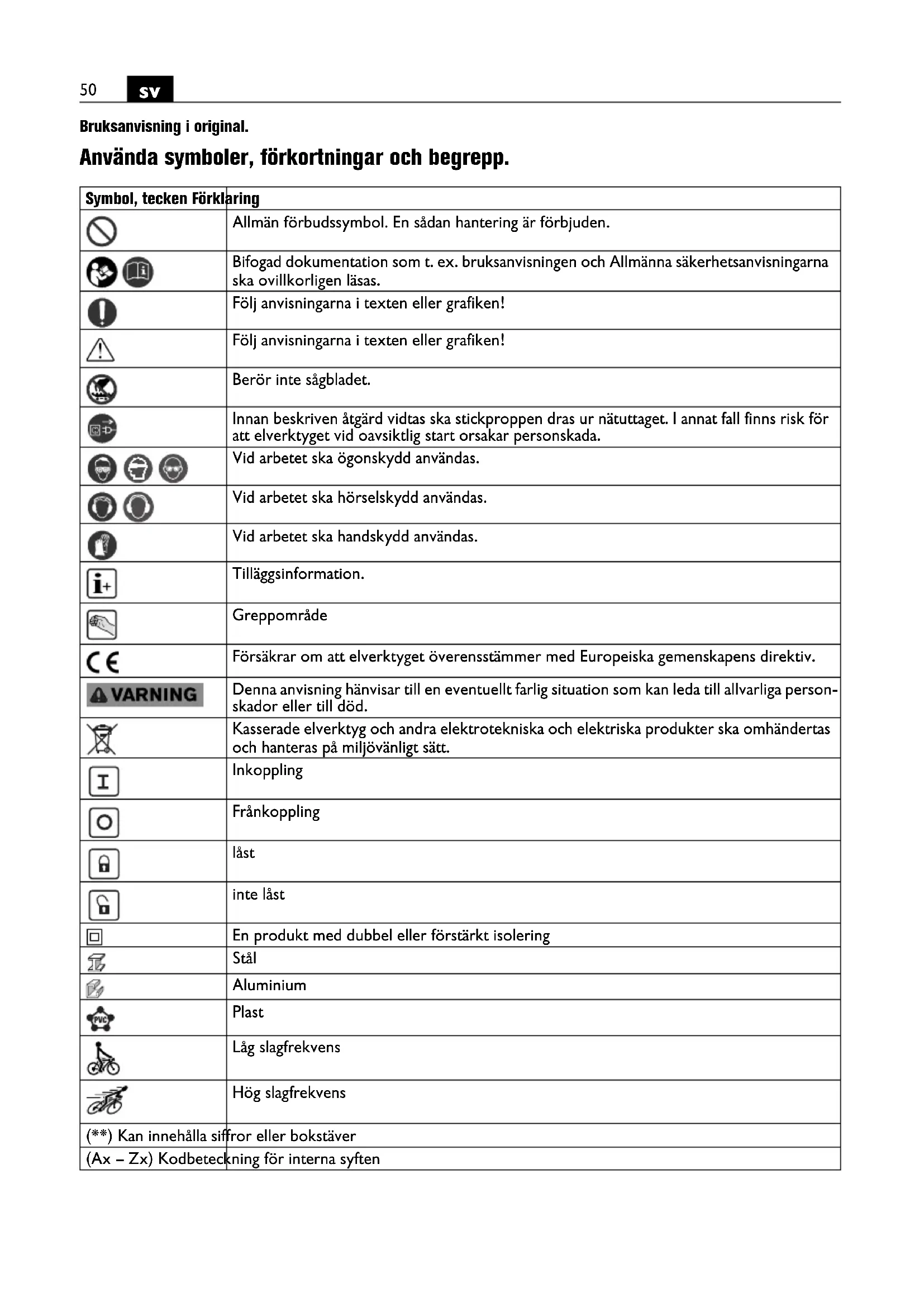

Bruksanvisning i original. Använda symboler, förkortningar och begrepp. Symbol, tecken Förklaring Allmän förbudssymbol. En sådan hantering är förbjuden. Bifogad dokumentation som t. ex. bruksanvisningen och Allmänna säkerhetsanvisningarna ska ovillkorligen läsas. Följ anvisningarna i texten eller grafiken! Följ anvisningarna i texten eller grafiken! Berör inte sågbladet. Innan beskriven åtgärd vidtas ska stickproppen dras ur nätuttaget. I annat fall finns risk för att elverktyget vid oavsiktlig start orsakar personskada. Vid arbetet ska ögonskydd användas. Vid arbetet ska hörselskydd användas. Vid arbetet ska handskydd användas. Tilläggsinformation. Greppområde Försäkrar om att elverktyget överensstämmer med Europeiska gemenskapens direktiv. Denna anvisning hänvisar till en eventuellt farlig situation som kan leda till allvarliga person- skador eller till död. Kasserade elverktyg och andra elektrotekniska och elektriska produkter ska omhändertas och hanteras på miljövänligt sätt. Inkoppling Frånkoppling låst inte låst En produkt med dubbel eller förstärkt isolering Stål Aluminium Plast Låg slagfrekvens Hög slagfrekvens (**) Kan innehålla siffror eller bokstäver (Ax – Zx) Kodbeteckning för interna syften OBJ_BUCH-0000000078-004.book Page 50 Wednesday, February 26, 2020 1:28 PM51

För din säkerhet. Läs noga igenom alla säkerhetsan- visningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Använd inte detta elverktyg innan du noggrant läst och fullständigt förstått denna instruktions- bok samt bifogade „Allmänna säkerhetsanvis- ningar“ (publikationsnummer 3 41 30 465 06 0). Dessa underlag bör förvaras för senare användning och ska bifogas elverktyget vid överlåtelse eller försäljning. Beakta även tillämpliga nationella arbetarskyddsbestäm- melser. Avsedd användning av elverktyget: handmanövrerad sticksåg för användning med av FEIN godkända insatsverktyg och tillbehör i väderskyddad omgivning för sågning av arbetsstycken i metall, plast och cement med rund eller annan form. Detta elverktyg är även avsett för användning med väx- elströmsgeneratorer som har tillräckligt hög effekt och som motsvarar standarden ISO 8528 i utförandeklass G2. Bestämmelserna i denna standard uppfylls i synner- het inte om klirrfaktorn överskrider 10 %. I osäkra fall ta reda på generatorns data. Speciella säkerhetsanvisningar. Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar eller egen anslutningssladd. Kontakt med en spänningsförande ledning kan sätta verktygets metalldelar under spänning och leda till elstöt. Fäst och säkra arbetsstycket med tvingar eller på annat sätt på ett stabilt underlag. Om du håller arbetsstycket i handen eller mot kroppen är arbetsstycket ostadigt och du kan lätt förlora kontrollen. Se till att hålla händerna på betryggande avstånd från sågbladet. För inte in handen mot eller under sågbladet. Om sågbladet berörs finns risk för kroppsskada. Sågbla- det kan under sågning bli mycket hett. Använd personlig skyddsutrustning. Använd alltefter avsett arbete ansiktsskärm, ögonskydd eller skyddsglasögon. Om så behövs, använd dammfilter- mask, hörselskydd, skyddshandskar eller skyddsförklä- de som skyddar mot små utslungade slip- och materialpartiklar. Ögonen ska skyddas mot utslungade främmande partiklar som kan uppstå under arbetet. Damm- och andningsskydd måste kunna filtrera bort det damm som eventuellt uppstår under arbetet. Risk finns för hörselskada under en längre tids kraftigt buller. Säkra arbetsstycket. Arbetsstycket ligger säkrare i en uppspänningsanordning än i handen. Det är förbjudet att med skruvar eller nitar fästa brickor och märken på elverktyget. En skadad isolering skyddar inte längre mot elstöt. Använd dekaler. Tecken Internationell enhet Nationell enhet Förklaring

, rpm, r/min r/min Slagfrekvens på tomgång U V V Märkspänning f Hz Hz Frekvens M... mm mm Mått, metrisk gänga Ø mm mm Diameter för en rund komponent mm mm max. ytterdiameter för rör/med förlängd kedja mm mm max. materialmått kg kg Vikt enligt EPTA-Procedure 01

dB dB Ljudtrycksnivå

Vibrationsemissionsvärde enligt EN 62841 (vektorsumma i tre riktningar) h,D m/s

genomsnittligt vibrationsvärde vid sågning m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Använd endast tillbehör som speciellt tagits fram eller godkänts av elverktygets tillverkare. Användningen behöver inte vara säker bara för att tillbehöret passar till elverktyget. Rengör regelbundet elverktygets ventilationsöppningar med verktyg som inte består av metall. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara. Kontrollera före start att nätsladden och stickproppen inte skadats. Rekommendation: Anslut alltid elverktyget via en jord- felsbrytare (RCD) med en jordläckageström på högst 30 mA. Hand-arm-vibrationer Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är stan- dardiserad i EN 62841 och kan användas vid jämförelse av olika elverktyg. Den kan även tillämpas för prelimi- när bedömning av vibrationsbelastningen. Den angivna vibrationsnivån representerar elverktygets huvudsakliga användningsområden. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibra- tionsnivån avvika. Detta kan öka vibrationsbelastningen väsentligt under den totala tidsperioden. För exakt värdering av vibrationsbelastningen under en bestämd tidsperiod bör hänsyn även tas till den tid elverktyget har varit avstängt eller gått utan att vara i verkligt ingrepp. Detta kan minska vibrationsbelast- ningen väsentligt under den totala tidsperioden. Bestäm extra säkerhetsåtgärder för att skydda operatö- ren mot vibrationernas inverkan, t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisera arbetsförloppen. Hantering av hälsovådligt damm Om verktyget används för sågning av vissa material kan hälsovådligt damm uppstå. Beröring eller inandning av vissa damm som t. ex. asbest och asbesthaltigt material, blyhaltig målning, metall, vissa trädslag, mineraler, silikatpartiklar från stenhaltigt material, färglösningsmedel, träskyddsmedel, antifouling för vattenfordon kan hos personer utlösa allergiska reaktioner och/eller andningsbesvär, cancer, fortplantningsskada. Risken vid inandning av damm är beroende av expositionen. Använd en utsugning som är lämplig för det damm som bildas, personlig skyddsut- rustning och se till att arbetsplatsen är väl ventilerad. Låt en fackman bearbeta asbesthaltigt material. Trädamm och lättmetallsdamm, het blandning av slip- damm och kemiska ämnen kan under ogynnsamma för- hållanden antändas eller explodera. Undvik gnistor i riktning mot dammbehållaren samt överhettning av elverktyget och slipmaterialet, töm i god tid dammbe- hållaren, beakta materialtillverkarens anvisningar för bearbetning samt de föreskrifter för bearbetat material som gäller i ditt land. Användningsinstruktioner. Elverktyget ska vara tillslaget när det förs mot arbetsstycket. För elverktyget jämnt och med lätt frammatning i skär- riktningen. För kraftig frammatning reducerar betydligt insatsverktygens livslängd. Inställning av slagfrekvens: – låg slagfrekvens för bearbetning av aluminium och plast, – hög slagfrekvens för bearbetning av stål. För förlängning av sågbladets brukstid vid bearbetning av metall rekommenderar vi att använda ett smörjme- del: – för snitt i stålplåt: Skärolja, – för snitt i aluminium: Petroleum. Alternativt kan snittlinjen bestrykas med skärpasta. Använd rekommenderade uppspän- ningsanordningar. Uppspänningsanordning 9 07 02 001 00 1 Använd för rör med en diameter upp till 159 mm upp- spänningsanordningen 9 07 02 001 00 1. – Lägg spännkedjan kring arbetsstycket och häng upp fästelementets hakar i spännkedjan. – Spänn kedjan med handtagsbygeln. – Lägg upp sticksågen på stödbulten (se ”Montering av uppspänningsanordning”). Spännhuvudet kan för sågning justeras och svängas. Uppspänningsanordning 9 07 02 004 00 6 Använd för rör med en diameter mellan 100 mm och 325 mm uppspänningsanordningen 9 07 02 004 00 6 samt 500 mm resp. 600 mm långa och 2 mm tjocka såg- blad. Med en förlängning av kedjan 3 02 31 003 00 3 (bult 3 02 16 130 00 4) kan även rör med en diameter på 440 mm bearbetas. Uppspänningsanordning 9 06 06 002 00 9 Använd för arbeten på rör med en diameter upp till 325 mm 1,6 mm tjocka och 530 mm långa sågblad och sågbladsstyrskenan 9 06 06 002 00 9. – Ta bort stödhandtaget och fäst sågbladsstyrskenan i hålet på elverktygets växelhus. Uppspänningsanordning 9 07 02 003 00 8 För bearbetning av 310 mm breda och 550 mm höga profiler använd uppspänningsanordningen 9 04 02 003 00 8. Anordningen motsvarar ett parallell- skruvstäd. Chuckbackarna och spännhuvudet kan juste- ras. Uppspänningsanordning 9 07 02 005 00 0 Vid kapning av rör och runt material med en yttre dia- meter på 80 till 400 mm använd uppspännings- och frammatningsanordningen 9 07 02 005 00 0 för att styra sticksågen. En slirkoppling begränsar sågbladets mottryckstid och förlänger sålunda dess brukstid. Manövreringen beskrivs i bruksanvisningen

Underhåll och kundservice. Under extrema betingelser kan ledande damm samlas i elverktygets inre när metall bearbetas. Elverktygets skyddsisolering kan i detta fall menligt påverkas. Renblås ofta elverktygets inre genom ventilationsöppningarna med torr och olje- fri tryckluft. Produkter som varit i beröring med asbest får inte läm- nas till reparation. Disponera med asbest kontamine- rade produkter enligt landets gällande instruktioner för hantering av asbesthaltigt avfall. Om elverktygets nätsladd är skadad måste den bytas ut av tillverkaren eller dess representant. Den aktuella reservdelslistan för detta elverktyg hittar du i Internet på adress: www.fein.com. Följande delar kan du vid behov själv byta ut: Stödhandtag, insatsverktyg Garanti och tilläggsgaranti. Garanti lämnas på produkten enligt de lagbestämmelser som gäller i aktuellt användningsland. Dessutom lämnar FEIN en tilläggsgaranti enligt FEIN-tillverkargaranti- förklaring. Vid leverans av aktuellt elverktyg kan vissa delar saknas av de tillbehör som beskrivs eller visas i bruksanvis- ningen. Försäkran om överensstämmelse. FEIN försäkrar under exklusivt ansvar att denna pro- dukt överensstämmer med de normativa dokument som anges på instruktionsbokens sista sida. Tekniska publikationer finns hos: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Miljöskydd, avfallshantering. Förpackning, skrotade elverktyg och tillbehör ska han- teras på miljövänligt sätt. OBJ_BUCH-0000000078-004.book Page 53 Wednesday, February 26, 2020 1:28 PM54
