GEBRUIKSAANWIJZING AStx 6491 Fein

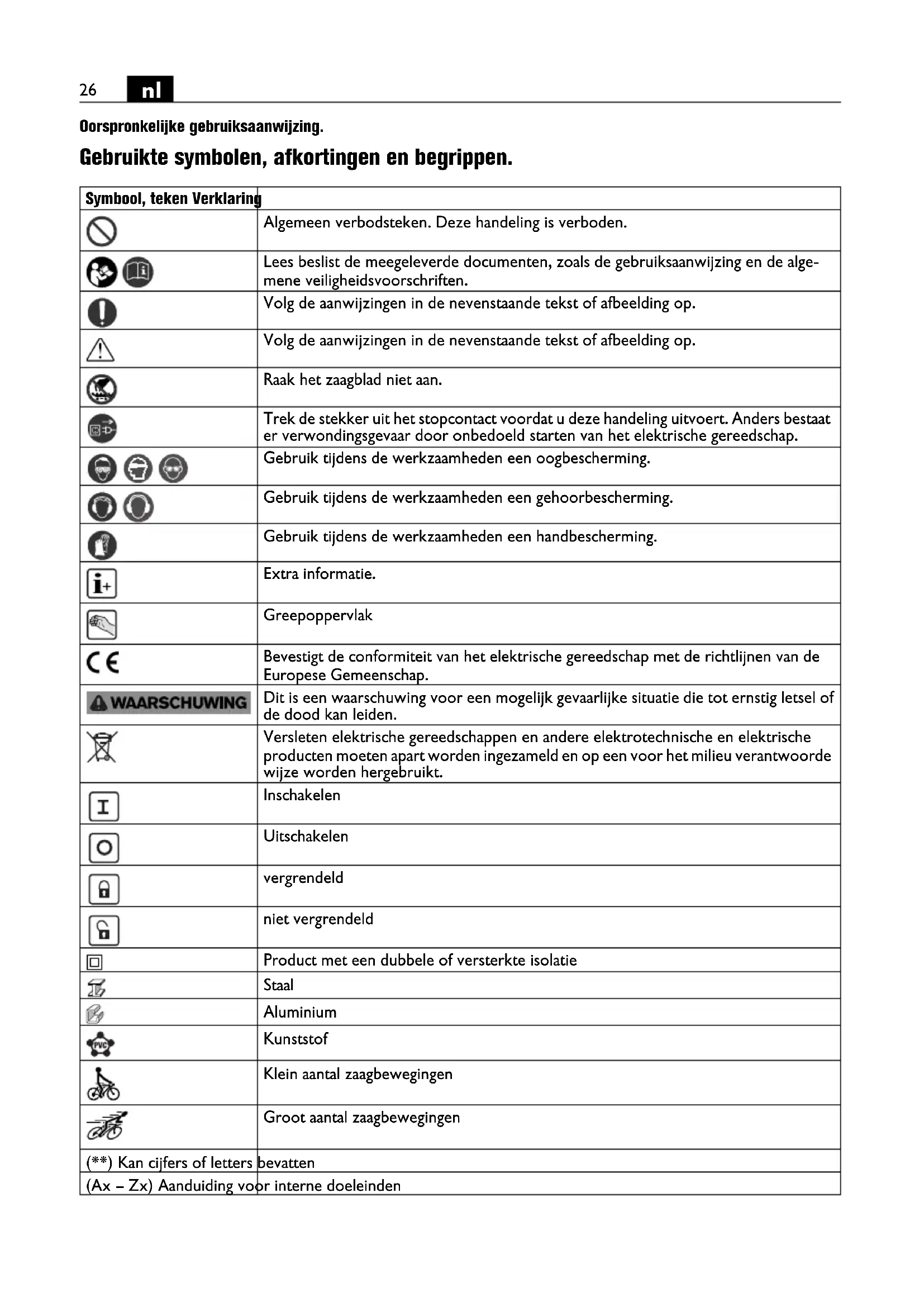

Oorspronkelijke gebruiksaanwijzing. Gebruikte symbolen, afkortingen en begrippen. Symbool, teken Verklaring Algemeen verbodsteken. Deze handeling is verboden. Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de alge- mene veiligheidsvoorschriften. Volg de aanwijzingen in de nevenstaande tekst of afbeelding op. Volg de aanwijzingen in de nevenstaande tekst of afbeelding op. Raak het zaagblad niet aan. Trek de stekker uit het stopcontact voordat u deze handeling uitvoert. Anders bestaat er verwondingsgevaar door onbedoeld starten van het elektrische gereedschap. Gebruik tijdens de werkzaamheden een oogbescherming. Gebruik tijdens de werkzaamheden een gehoorbescherming. Gebruik tijdens de werkzaamheden een handbescherming. Extra informatie. Greepoppervlak Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap. Dit is een waarschuwing voor een mogelijk gevaarlijke situatie die tot ernstig letsel of de dood kan leiden. Versleten elektrische gereedschappen en andere elektrotechnische en elektrische producten moeten apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt. Inschakelen Uitschakelen vergrendeld niet vergrendeld Product met een dubbele of versterkte isolatie Staal Aluminium Kunststof Klein aantal zaagbewegingen Groot aantal zaagbewegingen (**) Kan cijfers of letters bevatten (Ax – Zx) Aanduiding voor interne doeleinden OBJ_BUCH-0000000078-004.book Page 26 Wednesday, February 26, 2020 1:28 PM27

Voor uw veiligheid. Lees alle veiligheidswaar- schuwingen en alle voor- schriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Gebruik dit elektrische gereedschap niet voordat u deze gebruiksaanwijzing en de meegeleverde „Algemene veiligheidsvoorschriften” (document- nummer 3 41 30 465 06 0) grondig heeft gelezen en volledig heeft begrepen. Bewaar deze documentatie voor later gebruik en geef ze mee wanneer u het elek- trische gereedschap doorgeeft of verkoopt. Neem ook de geldende nationale arbeidsveiligheidsre- gels in acht. Bestemming van het elektrische gereedschap: Handgevoerde oscillerende zaag voor gebruik met de door FEIN goedgekeurde inzetgereedschappen en toe- behoren in een tegen weersinvloeden beschermde omgeving voor het zagen van rond- en andersvormige werkstukken van metaal, kunststof en cement. Dit elektrische gereedschap is ook bedoeld voor gebruik aan wisselstroomgeneratoren met voldoende capaciteit die voldoen aan de norm ISO 8528, uitvoe- ringsklasse G2. Aan deze norm wordt in het bijzonder niet voldaan als de zogenaamde vervormingsfactor 10 % overschrijdt. In geval van twijfel dient u informatie over de door u gebruikte generator in te winnen. Bijzondere veiligheidsvoorschriften. Houd het elektrische gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waar- bij het inzetgereedschap verborgen stroomleidingen of de eigen aansluitkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden. Bevestig het werkstuk op een stabiele ondergrond met lijmklemmen of op andere wijze en zet het goed vast. Als u het werkstuk alleen met uw hand vasthoudt of tegen uw lichaam houdt, blijft het labiel. Dit kan tot het verlies van de controle leiden. Houd uw handen uit de buurt van het zaagblad. Grijp niet voor of onder het zaagblad. Het contact met het zaagblad kan tot verwondingen leiden. Het zaagblad kan bij het zagen zeer heet worden. Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbe- scherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoor- bescherming, werkhandschoenen of een speciaal schort dat kleine slijp- en materiaaldeeltjes tegen- houdt. Uw ogen moeten worden beschermd tegen wegvliegende deeltjes die bij verschillende toepassin- gen ontstaan. Een stof- of adembeschermingsmasker moet het bij de toepassing ontstaande stof filteren. Als u lang wordt blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd. Zet het werkstuk vast. Een in een spanvoorziening vast- gezet werkstuk wordt steviger vastgehouden dan in uw hand. Teken Eenheid internationaal Eenheid nationaal Verklaring

W W Opgenomen vermogen

W W Afgegeven vermogen

Onbelast aantal knipbewegingen U V V Meetspanning f Hz Hz Frequentie M... mm mm Maat, metrische schroefdraad Ø mm mm Diameter van een rond deel mm mm Maximale buitendiameter voor buizen/met verlenging van de ketting mm mm Maximale materiaalmaten kg kg Gewicht volgens EPTA-Procedure 01

Trillingsemissiewaarde volgens EN 62841 (vectorsom van drie richtingen) h,D m/s

Gemiddelde trillingswaarde voor zagen m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Basiseenheden en afgeleide eenheden uit het internationale eenhedenstelsel SI. OBJ_BUCH-0000000078-004.book Page 27 Wednesday, February 26, 2020 1:28 PM28

Er mogen geen plaatjes of symbolen op het elektrische gereedschap worden geschroefd of geniet. Een bescha- digde isolatie biedt geen bescherming tegen een elektri- sche schok. Gebruik stickers. Gebruik geen toebehoren dat niet speciaal door de fabrikant van het elektrische gereedschap is ontwik- keld of vrijgegeven. Een veilig gebruik is niet alleen gegeven door het feit dat een toebehoren op uw elek- trische gereedschap past. Reinig de ventilatieopeningen van het elektrische gereedschap regelmatig met een niet-metalen gereed- schap. De motorventilator zuigt stof in het machine- huis. Dit kan bij overmatige ophoping van metaalstof elektrische gevaren veroorzaken. Controleer voor de ingebruikneming de netaansluitka- bel en de netstekker op beschadigingen. Advies: Gebruik het elektrische gereedschap altijd via een aardlekschakelaar met een uitschakelstroom van 30 mA of minder. Hand- en armtrillingen Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 62841 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Deze is ook geschikt voor een voorlopige inschatting van de tril- lingsbelasting. Het aangegeven trillingsniveau representeert de hoofd- zakelijke toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereed- schappen of onvoldoende onderhoud, kan het trillings- niveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelas- ting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen. Leg extra veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetge- reedschappen, warm houden van de handen, organisa- tie van het arbeidsproces. Omgang met gevaarlijke stoffen Bij werkzaamheden voor materiaalafname met dit gereedschap ontstaat stof dat gevaarlijk kan zijn. Aanraken of inademen van sommige soorten stof, bij- voorbeeld van asbest en asbesthoudende materialen, loodhoudende verf, metaal, sommige houtsoorten, mineralen, silicaatdeeltjes van steenhoudende materia- len, verfoplosmiddelen, houtbeschermingsmiddelen en aangroeiwering voor watervoertuigen kan bij personen allergische reacties, ademwegziekten, kanker en/of voortplantingsdefecten tot gevolg hebben. Het risico door de inademing van stof is afhankelijk van de bloot- stelling. Gebruik een op de vrijkomende stofsoort afge- stemde afzuiging en persoonlijke veiligheidsuitrusting en zorg voor een goede ventilatie van de werkplek. Laat de bewerking van asbesthoudend materiaal over aan een vakman. Houtstof en lichtmetaalstof, hete mengsels van schuur- stof en chemische stoffen kunnen onder ongunstige omstandigheden zelf tot ontsteking komen of een explosie veroorzaken. Voorkom wegvliegende vonken in de richting van het stofreservoir en oververhitting van het elektrische gereedschap en het schuurmateriaal. Maak het stofreservoir op tijd leeg. Neem de bewer- kingsvoorschriften van de fabrikant van het materiaal en de in uw land geldige voorschriften voor de te bewer- ken materialen in acht. Bedieningsvoorschriften. Beweeg het elektrische gereedschap alleen inge- schakeld naar het werkstuk. Geleid het elektrische gereedschap gelijkmatig en licht duwend in de kniprichting. Te sterk duwen vermindert de levensduur van de inzetgereedschappen aanzienlijk. Instelling aantal zaagbewegingen: – laag aantal zaagbewegingen voor bewerking van alu- minium en kunststof, – hoog aantal zaagbewegingen voor bewerking van staal. Ter verlenging van de levensduur van het zaagblad bij de metaalbewerking wordt het gebruik van een smeer- middel geadviseerd: – voor het knippen van staalplaat: snijolie, – voor het knippen van aluminium: petroleum. Een alternatief is het bestrijken van de zaaglijn met snij- pasta. Geadviseerde spanvoorzieningen gebruiken. Spanvoorziening 9 07 02 001 00 1 Gebruik voor buizen met een diameter tot 159 mm de spanvoorziening 9 07 02 001 00 1. – Leg de spanketting om het werkstuk en bevestig de haken van het verbindingsstuk in de spanketting. – Span de ketting met de greepbeugel. – Plaats de decoupeerzaag op de steunbout (zie „Spanvoorziening monteren”). De spankop kan voor zaagsneden bijgesteld en gezwenkt worden. Spanvoorziening 9 07 02 004 00 6 Voor grote buizen met een diameter van 100 tot 325 mm gebruikt u de spanvoorziening 9 07 02 004 00 6 en zaagbladen met een lengte van 500 resp. 600 mm een dikte van 2 mm. Met een verlenging van de ketting 3 02 31 003 00 3 (bout 3 02 16 130 00 4) kunnen ook buizen met een diameter van 440 mm worden bewerkt. Spanvoorziening 9 06 06 002 00 9 Bij werkzaamheden aan buizen met een diameter tot 325 mm met het zaagblad met 1,6 mm dikte en 530 mm lengte gebruikt u de zaagbladgeleiding

– Bevestig de zaagbladgeleiding in het boorgat in het voorste deel van het elektrische gereedschap terwijl de extra handgreep gedemonteerd is. OBJ_BUCH-0000000078-004.book Page 28 Wednesday, February 26, 2020 1:28 PM29

Spanvoorziening 9 07 02 003 00 8 Voor het bewerken van profielen met een breedte van 310 mm en een hoogte van 550 mm gebruikt u de spanvoorziening 9 07 02 003 00 8. De opbouw daar- van komt overeen met die van een parallelbankschroef. De spanklauwen en de spankop zijn verstelbaar. Spanvoorziening 9 07 02 005 00 0 Bij het doorslijpen van buizen en rond materiaal met een buitendiameter van 80 tot 400 mm gebruikt u de span- en toevoervoorziening 9 07 02 005 00 0 als geleiding van de decoupeerzaag. Met een slipkoppeling wordt de aandruktijd van het zaagblad beperkt en daar- mee de levensduur verlengd. De beschrijving van het gebruik vindt u in de gebruiksaanwijzing

Onderhoud en klantenservice. Onder extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terecht- komen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad. Blaas het inwendige van het elektrische gereedschap door de ventilatieopeningen met droge en olievrije perslucht uit. Producten die met asbest in aanraking zijn gekomen, mogen niet voor reparatie worden afgegeven. Voer met asbest gecontamineerde producten af volgens de in uw land geldende voorschriften voor de afvoer van asbesthoudend afval. Als de aansluitkabel van het elektrische gereedschap beschadigd is, moet deze worden vervangen door de fabrikant of zijn vertegenwoordiger. De actuele onderdelenlijst van dit elektrische gereed- schap vindt u op www.fein.com. De volgende delen kunt u indien nodig zelf vervangen: Extra handgreep, inzetgereedschappen Wettelijke garantie en fabrieksgarantie. De wettelijke garantie op het product geldt overeen- komstig de wettelijke regelingen in het land waar het product wordt verkocht. Bovendien biedt FEIN garan- tie overeenkomstig de FEIN-fabrieksgarantieverklaring. Het is mogelijk dat bij het elektrische gereedschap slechts een deel van het in deze gebruiksaanwijzing beschreven en afgebeelde toebehoren wordt meegele- verd. Conformiteitsverklaring. De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende bepalin- gen die op de laatste pagina van deze gebruiksaanwij- zing vermeld staan. Technische documentatie bij: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Milieubescherming en afvoer van afval. Voer verpakkingen, versleten elektrische gereedschap- pen en toebehoren op een voor het milieu verant- woorde wijze af. OBJ_BUCH-0000000078-004.book Page 29 Wednesday, February 26, 2020 1:28 PM30
