사용 설명서 AStx 6491 Fein

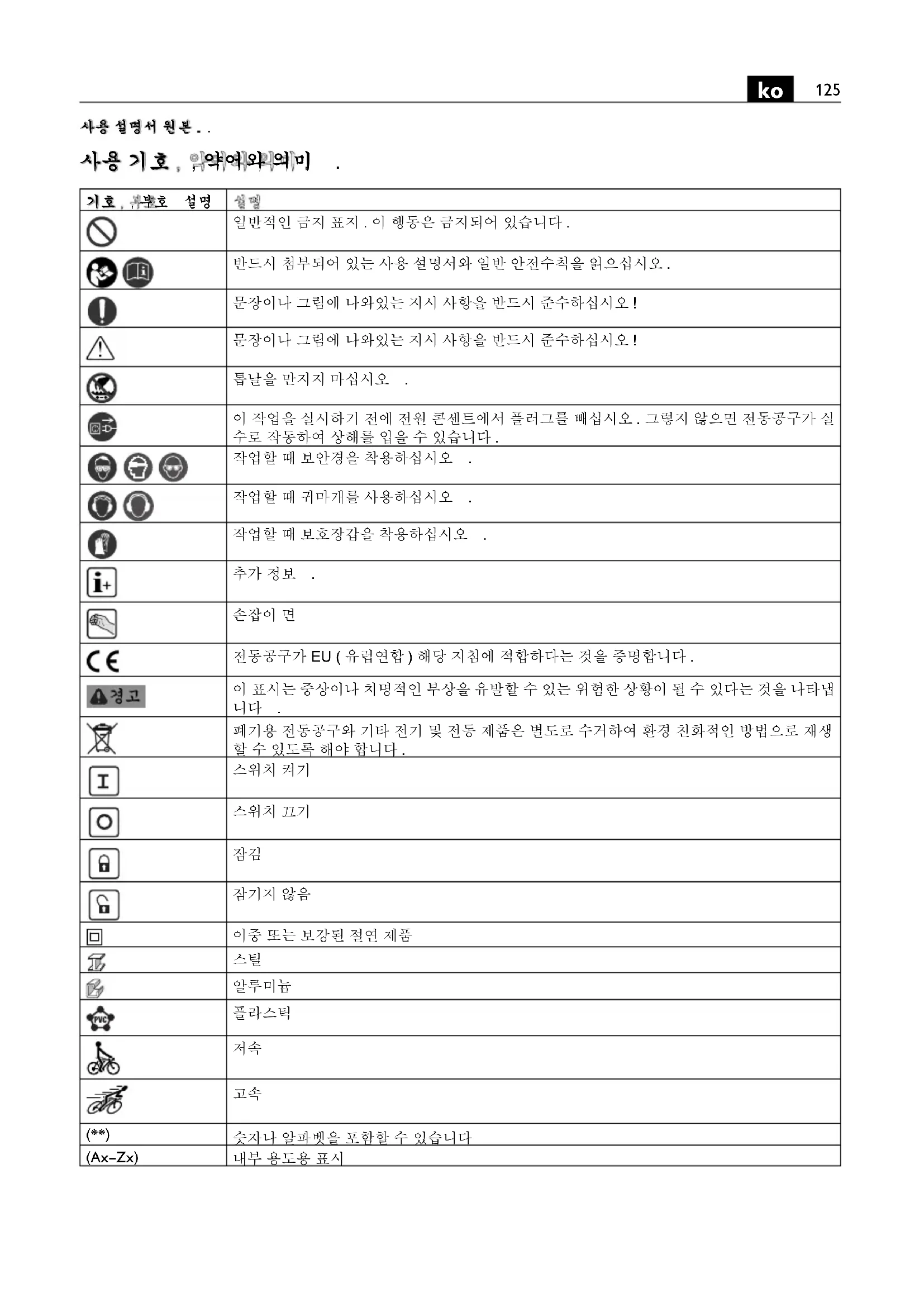

기호,제품호 설명		실행
		일반적인 금지 표지.이 행동은 금지되어 있습니다.
		반드시 침부되어 있는 사용 설명서와 일반 안전수칙을 읽으십시오.
		문장이나 그림에 나와있는 지시 사항을 반드시 준수하십시오!
		문장이나 그림에 나와있는 지시 사항을 반드시 준수하십시오!
		돕날을 만지지 마십시오 .
		이 작업을 실시하기 전에 전원 콘센트에서 플러그를 빼십시오.그렇지 않으면 전동공구가 실 수로 작동하여 상해를 입을 수 있습니다.
		작업할 때 보안정을 착용하십시오 .
		작업할 때 귀마개를 사용하십시오 .
		작업할 때 보호장갑을 착용하십시오 .
		추가 정보 .
		손잡이 먼
[27GY]		전동공구가 EU(유럽연합) 해당 지침에 적합하다는 것을 증명합니다.
		이 표시는 중상이나 치명적인 부상을 유발할 수 있는 위험한 상황이 될 수 있다는 것을 나타냅니다 .
		폐기용 전동공구와 기타 전기 및 전동 제품은 별도로 수거하여 환경 친화적인 방법으로 재생할 수 있도록 해야 합니다.
		스위치 커기
		스위치 끄기
		잠김
		잠기지 않음
		이중 또는 보강된 절연 제품
		스틸
[DCSC]		알루미뉴
		플라스틱
		지속
		고속
		숫자나 알파벳을 포함할 수 있습니다.
		내부 용도용 표시

부호 국제 단위	주대 단위 설명	국대 단위	설명
P_1	W	W	입력
P_2	W	W	출력
n_0	/min, min ^-1 , rpm, r/min /min		부부하 속도
U	V	V	정격 진압
f	Hz Hz		주파수
M...	mm mm		나사 크기
∅ mm mm			원형 부품의 직장
∅ √	mm mm		파이프 최대 외경 / 체인 연장선 사용
	mm mm		작업물 최대 크기
	kg kg		EPTA-Procedure 01에 따른 중량
L_pA	dB dB		음압 레벨
L_wA	dB dB		음향 레벨
L_pCpeak	dB dB		최고 음압 레벨
K...			불확정성
a	m/s ^2	m/s ^2	EN 62841 에 따른 진동 방출치(3 방향의 벡터값 )
a_h,D	m/s ^2	m/s ^2	질단작업 시 평균 진동치
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	국제 단위 시스템 SI 의 기본 및 유도 단위

안전 수칙 ..

모든 안전 수칙과 지시 사항을 상세히 읽고 준 수해야 합니다.안전 수칙과 지시 사항을 지키

지 않으면 화제 위험이 있으며 감전 혹은 중상을 입을 수 있습니다.

추후 참고용으로 모든 안전 수칙과 지시 사항을 잘 보관하십시오.

이 전동공구의 사용 설명서와 첨부된 “일반안전 수칙” (문서 번호 3 41 30 465 06 0) 을 자세히 읽고

완전히 이해한 후에 기기를 사용하십시오. 나중에 사용할 경우를 위해 위의 자료를 잘 보관하고 전동공구를 인도하거나 매각할 경우 설명서도 함께 전달하십시오.

또한 국내의 해당 작업 안전 규정을 준수하십시오.

전동공구의 사용 분야::

본 휴대용 핵쓰는 날씨와 관계 없는 환경에서 FEIN 사가 허용하는 록날과 액세서리를 사용하여 원형 및 기타 형태의 금속, 플라스틱 및 시벤트 소재에 절단자업을 하는데 사용됩니다.

본 전동공구는 ISO 8528 기준과 기기 등급 G2 에 해당하는 성능이 충분한 AC 발전기에 연결하여 사용할 수도 있습니다. 소위 왜곡율이 10% 를 초과할 경우에는 특히 이 기준에 상응하지 않습니다. 확실탈 않으면 사용하시는 발전기에 관해 확인해 보십시오.

특별 안전 수칙..

작업할 때 공구로 보이지 않는 전선이나 기기 자체의 코드에 당을 수있으면 전등공구의 절연된 손잡이 면을 잡으십시오. 진류가 흐르는 전선에 접촉하게 되면 기기의 금속성 부품에 전기가 통해 감전될 수 있습니다.

클램르나 다른 방법으로 작업물을 안정적인 바닥에 잘 고정하십시오. 작업물을 맨손으로 잡거나 몸으로 받치면 불안정해서 통제를 못할 수 있습니다.

톱날에 손을 가까이 하지 마십시오. Twitch날의 앞 부위나 아랫 부분을 잡지 마십시오. Twitch날에 당게 되면 상해를 입을 수 있습니다. 절단작업 시 Twitch날이 아주 뜨거워질 수 있습니다.

작업자는 보호장비를 착용해야 합니다. 작업에 따라 안떤 마스코나 보안정을 사용하십시오. 필요한 경우 봄진 마스크, 귀마개, 보호장갑을 사용하고 연마로 인한 미세한 소재 분자에 접하게 되는 것을 방지하는 특수 작업용 애프런을 착용하십시오. 다양한 작업을 할 때 공중에 떠다니는 이물질로부터 눈을 보호해야 합니다. 분진 마스크나 호흡 마스크로 기기 사용 시 발생하는 분진을 여과해야 합니다. 작업자가 장기간 강한 소음 환경에서 작업하면 청력을 상실할 수도 있습니다.

작업물을 잘 고정하십시오.고정장치에 장착하여 작업하면 손으로 잡는 것보다 더 안진합니다.

전동공우에 명판이나 표지판을 부착하기 위해 레 Om이나 나사를 사용하지 마십시오, 절연이 손상되면 감진 보호 효과가 무효화되므로 접착식 라벨을 사용하는 것이 좋습니다.

전동공주체조사가 특별히 캐발하거나 허용하지 않은 액세서리를 사용하지 마십시오. 액세서리가 귀하의 전동공구에 맞는다고 해서 안전한 작동을 보장하는 것이 아닙니다.

정기적으로 전동공구의 환기구를 비금속 공구를 사용하여 닭아 주십시오. 모터의 블로어로 인해 하우징 안으로 민지가 모입니다. 금속성 분진이 지나치게 쌓이면 감전될 위험이 있습니다.

기기를 작동하기 전에 전원 코드와 플러그가 손상되지 않았는지 확인해 보십시오..

추천:전동공구를 항상 정격 전류가 30 mA 흑은 그 이하인 누전 차단기 (RCD) 를 연결하여 사용하십시오.

손과 팔에 가해지는 진통

이 사용 설명서에 나와있는 진동 측정치는 EN 62841 의 규정에 따라 측정한 것이므로 진동공구를 서로 비교하는 데 사용할 수 있습니다. 또한 진동 부하를 측정하는데도 적당합니다.

기제된 진동 측정치는 전동공구의 주요사용 분야의 경우입니다. 전동공구를 지당하지 않은 액세서리를 장착하여 사용하거나 제대로 정비하지 않은 상태에서 비정상적으로 사용하면 진동 측정치가 달라질 수 있습니다. 이로 인해 전체 작업 시간의 진동 부하가 훨씬 높아질 수 있습니다.

진동 부하를 정확히 측정하려면 기기의 스위치가 끼져있는 시간과 무부하 상태로 가동하는 시간까지 고려해야 합니다. 그렇게 하면 전체 작업 시간의 진동 부하가 훨씬 낮아집니다.

더불어 작업자의 안전을 위해 진동 효과가 생기기 전에 추가 안전 수칙을 세우십시오. 예를 들민 전동공구와 액세서리를 징비하고, 손을 따뜻하게 하며 작업 순서를 정하십시오.

위험한 분진의 취급

이 전동공구를 사용하여 소제를 제거하는 작업을 할 경우 유해한 분진이 발생할 수 있습니다.

석면과 석면을 포함한 소재, 납 성분을 포함한 페인트, 금속, 몇가지 복재 종류, 광물, 석재 함유 소재의 규산염 입자, 도료 용매, 목재 보호제, 선박용 방오 도료 등에서 발생하는 분진에 집촉하거나 이른 호흡하게 되면 작업자나 주변 사람들까지 알레르기 반응 그리고/또는 호흡기 질환, 암 및 생식기 장애가 생길 수 있습니다. 분진을 호흡하게 될 위험은 노출 정도에 따라 좌우됩니다. 발생하는 분진에 적합한 분진 추출장치와 작업자 보호 장비를 사용하고, 작업장 환기가 잘 되도록 하십시오. 아스베스트 성분을 함유한 소재는 반드시 전문가에게 맡겨 작업하도록 하십시오.

목재나 경금속에서 발생하는 분진 혹은 연마 시 생기는 분진과 화학 성분의 뜨기운 혼합물은 좋지 않은 환경에서 저절로 점화하거나 폭발할 수 있습니다. 분진 처리 용기쪽으로 불꽃이 뒤지 않도록 하고, 진동공구와 연마 작업물이 과열되지 않도록 하며, 정기적으로 분진 용기를 비워 주십시오. 작업 소재 제조사의 사용 방법과 작업하려는 소재에 관한 해당 국가의 규정을 준수하십시오.

사용 방법..

반드시 전동공구의 스위치가 커진 상태에서만 작업 물에 가까이 대십시오.

전동공구를 일정한 속도로 절단 방향으로 가 suffers가 밀어 작업하십시오. 너무 세게 밀면 돕날의 수명이 현저히 단축됩니다.

스트로크 수 설정하기 :

• 알루미늄과 플라스틱에 작업 시 스트로크 수를 낮게 설정하고,
  -강천에 작업 시 스트로크 수를 높게 실징하십시오.

금속에 작업할 경우 톱날의 수명을 연장하기 위해 윤활유 를 사용하는 것이 좋습니다 :

• 철판 절단 시: 절단유,
  -알루미늄 절단 시:석유(가솔린).

혹은 절단선을 따라 절단 페이스트를 발라주어도 됩니다.

권장하는 고정장치를 사용하십시오.

고정장치 90702001001

직경이 159mm 까지의 파이프를 절단할 때 고정장치 90702001001을 사용하십시오.

-고정 체인을 작업물 주위에 두르고 고리를 고정 체인 안에 기십시오.
-체인을 고정장치 손잡이로 당기십시오.
- 핵쓰를 볼트 위에 놓으십시오 ("고정장치 조립하기" 참조 ).

클램핑 헤드는 질단작업 시 조절이 가능하며 움직일 수 있습니다.

고정장치 90702004006

직경이 100mm 에서 325mm 사이의 대형 파이프의 경우 고정장치 9 07 02 004 00 6 과 더붙어 길이 500mm 혹은 600mm, 두께 2mm 인 톓날을 사용하십시오. 연장 체인 3 02 31 003 00 3 (볼트 3 02 16 130 00 4)을 사용하면 직경이 440mm 인 파이프에도 작업할 수 있습니다.

고정장치 90606002009

직경이 325mm 까지의 파이프에 두께 1.6mm, 길이 530mm 의 톈날로 작업하려면 톈날 가이드 90606002009 를 사용하십시오.

-보조손잡이를 분해한 경우 톱날 가이드를 전동공구 기어 헤드의 구멍에 조립하십시오.

고정장치 90702003008

너비 310mm, 높이 550mm 인 프로파일에 작업하려면 고 징장치 9 07 02 003 00 8 을 사용하십시오. 구조는 평행 바이스와 유사합니다. 클램평 조와 클램평 헤드는 조절이 가능합니다.

고정장치 90702005000

외경 80에서 400mm 인 파이프와 원형 소재를 절단하려면 핵쓰 가이드로 고정 및 피드 장치 9 07 02 005 00 0을 사용하십시오. 안전 클리치가 톱날의 누름 시간을 제한하여 톱날의 수명을 연장합니다. 취급 내용은 사용 설명서 3 41 00 89 80 66 을 참조하십시오.

보수정비 및 고객 서비스.

극심한 작업 환경조건에서 금속에 작업할 때 전도성 분진이 전동공구 안에 쌓일 수 있습니까

다.이 경우 전동공구의 안전 절연장치가 손상될 수 있습니다.주기기적으로 전동공구 내부로 환기구를 통해 긴조한 오일 성분 없는 압축 공기를 붙어 넣으십시오.

석면과 접하게 된 제품은 수리를 맡거서는 안됩니다. 석면으로 오염된 제품은 석번 쓰레기 처리에 관한 각 국가의 해당 규정에 따라 처리해야 합니다.

전동공구의 전선이 손상되었을 때, 제조사나 대리점에서 전선을 교체해야만 합니다.

본 전동공구의 부품 목록은 인터넷 www.fein.com 에 나와 있습니다.

다음 부속품은 필요에 따라 직접 교환하실 수 있습니다:보조 손잡이,비트

품질 보증 및 법적 책임.

제품에 대한 품질 보증은 유통하는 국가의 법적 규정에 따라 유효합니다. 더불어 FEIN 사는 FEIN 제조사 보증서에 부응하는 품질 보증을 합니다.

귀하의 전동공구 공급 내역에는 이 사용 설명서와 그림에 나와있는 액세서리 중 일부만 들어있을 수도 있습니다.

적합성에 관한 선언...

FEIN 사는 단독 책임 하에 본 제품이 이 사용 설명서 후면 에 나와있는 관련된 규정과 일치함을 자체 선언합니다.

기술 자료 문의 :

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

환경 보호, 쳐처리

포장제, 폐기용 전동공구 및 액세서리는 친환경적인 방법으로 재활용할 수 있도록 분류해야 합니다.
