Toote tüüp	Elektrikäesaaag (alternatiivsaag)
Bränd	Fein
Mudel	AStx 6491
Rakendused	Silindriliste detailide, metalli, plastmassi, tsemendi saagimine (kaitstud ilmastiku eest)
Ohutus	Topeltisolatsioon, silmakaitse, kuulmiskaitse, soovitatav käekaitse
Torude kinnitusseadis kuni 159 mm	Jah (ref. 9 07 02 001 00 1)
Torude kinnitusseadis 100–325 mm	Jah (ref. 9 07 02 004 00 6) teradega 500/600 mm
Torude kinnitusseadis 80–400 mm	Jah (ref. 9 07 02 005 00 0) libiseva siduriga
Profiilide kinnitusseadis (310×550 mm)	Jah (ref. 9 07 02 003 00 8)
Terajuht torudele kuni 325 mm	Jah (ref. 9 06 06 002 00 9)
Käikude arvu reguleerimine	Jah (madal alumiiniumi/plastmassi jaoks, kõrge terase jaoks)
Määrimine	Lõikeõli (teras), petrooleum (alumiinium) või lõikepasta
Hooldus	Puhuge regulaarselt kuiva õlivaba suruõhku ventilatsiooniavadesse
Toitekaabel	Kui kahjustatud, laske tootjal välja vahetada
Vastavus	ELi direktiivid, standard EN 62841, ISO 8528 G2
Garantii	Vastavalt riigi seadustele + FEINi tootjagarantii
Keskkonnakaitse	Pakendite ja kasutatud elektritööriistade ringlussevõtt vastavalt juhistele
Lubatud tarvikud	Ainult FEINi omad
Kasutamine generaatoriga	Jah, kui generaator vastab standardile ISO 8528 klass G2
Vibratsioon	Mõõdetud vastavalt EN 62841, saagimise väärtus a_h,D on toodud juhendis
Tolmukaitse	Kasutage sobivat imemist ja isikukaitsevahendeid

Korduma kippuvad küsimused - AStx 6491 Fein

Kuidas reguleerida käikude arvu Fein AStx 6491 sael?

Käikude arvu reguleeritakse vastavalt materjalile: kasutage madalat käiku alumiiniumi ja plastmassi jaoks ning kõrget käiku terase jaoks. Täpsete lüliti asendite jaoks vaadake juhendit.

Millised kinnitusseadised on saela saadaval?

Saadaval on mitu kinnitusseadist: torudele kuni 159 mm (ref. 9 07 02 001 00 1), suurtele torudele 100–325 mm (ref. 9 07 02 004 00 6), profiilidele 310×550 mm (ref. 9 07 02 003 00 8) ja terajuht torudele kuni 325 mm (ref. 9 06 06 002 00 9). Lisateavet leiate juhendist.

Kuidas määrida tera metalli lõikamisel?

Tera eluea pikendamiseks kasutage terase lõikamisel lõikeõli, alumiiniumi lõikamisel petrooleumi või kandke lõikepastat mööda lõikejoont.

Milliseid ohutusmeetmeid tuleb võtta?

Kandke alati silma-, kuulmis- ja käekaitset. Hoidke tööriista isoleeritud pindadest. Kinnitage detail klemmidega. Hoidke käed terast eemal. Lugege täielikult kasutusjuhendit ja üldisi ohutusjuhiseid.

Kuidas puhastada saagi pärast kasutamist?

Puhastage regulaarselt ventilatsiooniavasid kuiva õlivaba suruõhuga, et vältida juhtivate metallitolmu kogunemist, mis võib kahjustada topeltisolatsiooni.

Kas ma saan kasutada mitte-FEINi terasid?

Ei, kasutage ainult FEINi poolt lubatud tarvikuid. Lubamata terade kasutamine võib ohustada ohutust ja jõudlust.

Mida teha, kui toitekaabel on kahjustatud?

Kui toitekaabel on kahjustatud, laske see tootjal või tema volitatud esindajal välja vahetada, et vältida elektrilöögi ohtu.

Kuidas tööriista kasutuselt kõrvaldada?

Viige elektritööriist, pakendid ja tarvikud ringlussevõtu keskusesse, mis järgib keskkonnajuhiseid. Ärge visake olmejäätmete hulka.

Millised on selle tööriista vibratsiooniomadused?

Vibratsiooni tase on mõõdetud vastavalt EN 62841. Saagimise vibratsiooni väärtus (a_h,D) on toodud juhendis. Kasutage kaitsemeetmeid, nagu käte soojas hoidmine.

Kas ma saan saagi kasutada generaatoriga?

Jah, tingimusel, et generaator vastab standardile ISO 8528, klass G2, harmooniliste moonutusteguriga alla 10%.

KASUTUSJUHEND AStx 6491 Fein

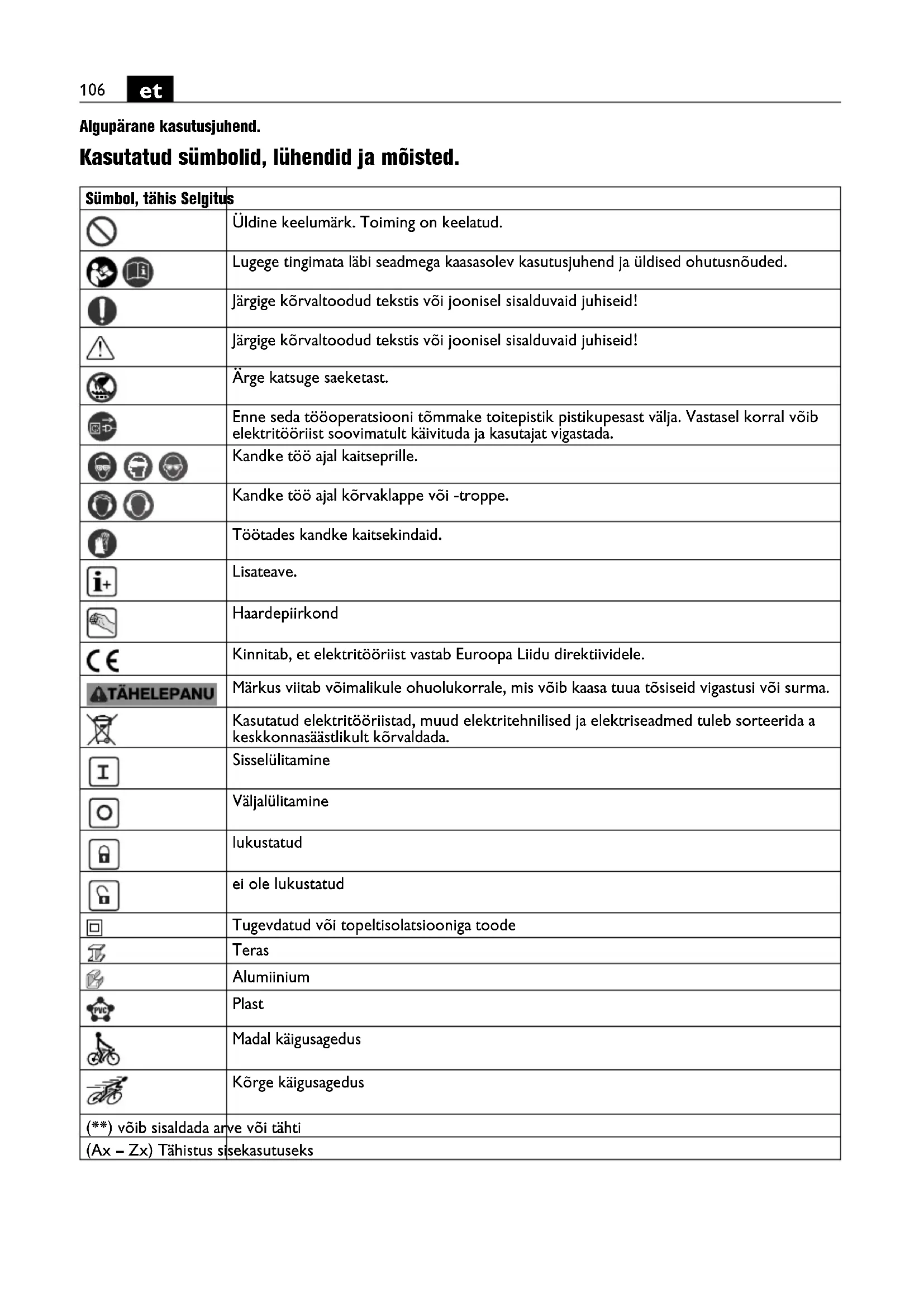

Algupärane kasutusjuhend.

Kasutatud sümbolid, lühendid ja möisted.

Sümbol, tähis Selgitus
	Üldine keelumärk. Toiming on keelatud.
	Lugege tingimata läbi seadmega kaasasolev kasutusjuhend ja üldised ohutusnõuded.
	Järgige kõrvaltoodud tekstis või joonisel sisalduvaid juhiseid!
	Järgige kõrvaltoodud tekstis või joonisel sisalduvaid juhiseid!
	Ärge katsuge saeketast.
	Enne seda tööoperatsiooni tömmake toitepistik pistikupesast välja. Vastasel korral võib elektritööriist soovimatult käivituda ja kasutajat vigastada.
	Kandke töö ajal kaitseprille.
	Töötades kandke kaitsekindaid.
	Lisateave.
	Haardepiirkond
	Kinnitab, et elektritööriist vastab Euroopa Liidu direktiividele.
	Märkus viitab võimalikule ohuolukorrare, mis võib kaasa tuua tõsiseid vigastusi või surma.
	Kasutatud elektritööriistad, muud elektritehnilised ja elektriseadmed tuleb sorteerida a keskkonnasäästlikult kõrvaldada.
	Sisselülitamine
	Väljalülitamine
	lukustatud
	ei ole lukustatud
	Tugevdatud või topeltisolatsiooniga toode
	Teras
[5DAx]	Alumiinium
	Plast
	Madal käigusagedus
	Kõrge käigusagedus
(**) võib sisaldada arve või tähti
(Ax - Zx) Tähistus sisekasutuseks

Tähis Rahvusvaheline ühik Riigipõhine ühik Selgitus
P_1	W W Sisendvõimsus
P_2	W W Väljundvõimsus
n_0	/min, min ^-1 , rpm, r/min /min Tühikäigusagedus
U V V Nimipinge
f Hz Hz Sagedus
M...	mm	mm	Meetermõõdustik
∅	mm	mm	Detaili läbimõõt
∅ 6	mm	mm	Torude maksimaalnevälisläbimõõt/ketipikendusega
	mm	mm	Tooriku maksimaalsed mõõtmed
	kg	kg	Kaal EPTA-protseduuri 01 järgi
L_pA	dB dB	Helirõhutase
L_wA	dB dB	Helivõimsustase
L_pCpeak	dB dB	Maksiaalne helirõhutase
K...			Mõõtemääramatus
a	m/s ^2	m/s ^2	Vibratsioonitase EN 62841 järgi (kolme suuna vektorsumma)
a_h,D	m/s ^2	m/s ^2	Keskmine vibratsioon saagimisel
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Rahvusvahelise mõõtühikusüsteemiSI põhiühikud ja tuletatud ühikud.

Tööohutus

TÄHELEPANU

Lugege läbi köik ohutusnõuded ja -juhised. Ohutusnõuete ja -juhiste

eiramine võib tuua kaasa elektrilöögi, tulekahju ja/või raskeid vigastusi.

Hoidke kõik ohutusnõuded ja -juhised edaspidiseks kasutamiseks alles.

Enne elektritööriista kasutuselevõttu lugege kasutusjuhend ja juurdekuuluvad üldised

ohutusnõuded (dokumendi nr 3 41 30 465 06 0)

põhjalikult läbi. Hoidke kõik juhised edaspidiseks kasutamiseks alles. Kui elektritööriist läheb kolmandate isikute omandusse, siis andke üle ka nimetatud dokumendid.

Pidage kinni ka asjaomastest siseriiklikest töökaitsenõuetest.

Elektritööriista otstarve:

käsijuhtimisega edasi-tagasi liikuv saag, mida kasutatakse FEIN heakskiidetud lõiketarvikute ja lisatarvikutega ilma eest kaitstud alas ümar- ja muu kujuga metallist, plastist ja tsemendist toorikute saagimiseks

Elektritööriista saab ühendada ka piisava võimsusega vahelduvvoolugeneraatoriga, mis vastab standardile ISO 8528, klassile G2. Standardiga vastavus puudub eeskätt siis, kui nn moonutustegur ületab 10 %.

Vajadusel hankige kasutatud generaatori kohta teavet.

Ohutusalased erinõuded

Hoidke elektritööriista kasutamisel isoleeritud haardepindadest, kui teete sellega töid, kus löiketööriist vöib tabada varjatud elektrijuhtmeid vöi oma ühenduskaablit. Kokkupuude pinge all oleva elektrijuhtmega vöib pingestada seadme metallosi ja pöhjustada elektrilööki.

Kinnitage toorik turvaliselt pitskruvide abil või muul viisil tugevale aluspinnale. Kui hoiate toorikut ainult käega või surute seda vastu keha, on toorik ebakindlalt paigas ja te võite kaotada tooriku üle kontrolli.

Hoidke käed saekettast eemal. Ärge viige oma käsi saeketta ette ega alla. Kokkupuude saekettaga võib põhjustada vigastusi. Saeketas võib muutuda töötamise ajal väga kuumaks.

Kandke isikukaitsevahendeid. Kasutage vastavalt kasutusotstarbele näomaski, silmakaitset või kaitseprille. Vajaduse korral kandke tolmukaitsemaski, kuulmiskaitsevahendeid, kaitsekindaid või kaitsepõlle, mis kaitseb Teid lihvimisel eralduvate väikeste osakeste eest. Silmad peavad olema kaitstud seadme kasutamisel eralduvate võõrkehade eest. Tolmu- või hingamisteede kaitsemaskid peavad filtreerima kasutamisel tekkiva tolmu. Pikaajaline vali müra võib kahjustada kuulmist.

Kinnitage töödeldav toorik. Kinnitusvahendite abil kinnitatud toorik püsib paremini paigal kui käega hoides.

Elektritööriistale ei tohi kruvide või neetidega kinnitada silte ja märgiseid. Kahjustatud isolatsioon ei taga kaitset elektrilöögi eest. Kasutage kleebiseid.

Ärge kasutage teiste tootjate tarvikuid, mida elektritööriista tootja ei ole heaks kiitnud. Asjaolu, et tarvikut saab tööriista külge kinnitada, ei taga veel tööriista ohutut tööd.

Puhastage regulaarselt seadme ventilatsiooniavasid mittemetallist tööriistadega. Mootori ventilaator tömbab tolmu korpusesse. Metallitolmu liigne kuhjumine vöib olla ohtlik.

Enne tööriista käivitamist ja kasutamist kontrollige toitejuhet ja toitepistikut kahjustuste suhtes.

Soovitus: Kasutage elektritööriista alati koos rikkevoolukaitselülitiga (RCD), mille rakendumisvool on 30 mA või väiksem.

Käe ja randme vibratsioon

Käesolevas juhendis toodud vibratsioon on mõõdetud standardi EN 62841 kohase mõõtemeetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks.

Toodud vibratsioonitase kehtib tööriista kasutamisel ettenähtud otstarbel. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase köikuda. See võib vibratsiooni töö koguperioodi jooksul tunduvalt suurendada.

Vibratsiooni täpseks hindamiseks tuleks arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib vibratsiooni töö koguperioodi jooksul tunduvalt vähendada.

Kasutaja kaitsmiseks vibratsiooni eest võtke tarvitusele täiendavad ohutusabinõud, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus.

Ohtliku tolmu käitlemine

Elektrilise tööriistaga töötamisel tekkib tolm, mis vöib olla ohtlik.

Teatava tolmu, nt asbesti või asbesti sisaldavate materjalide töötlemisel tekkiva tolmu, pliid sisaldavate värvide tolmu, metallitolmu, mõnda liiki puidu, mineraalide, kivisisaldusega materjalide räniosakeste tolmu, lahustite, puidukaitsevahendite, veesõidukite lakkide tolm võib põhjustada allergilisi reaktsioone, hingamisteede haigusi ja vähki ning kahjustada sigimisvõimet. Haigestumise oht sõltub sissehingatavast kogusest. Kasutage tekkiva tolmu jaoks sobivaid isikukaitsevahendeid ning tagage töökohal hea ventilatsioon. Asbesti sisaldavate materjalide töötlemine on lubatud vaid vastava väljaõppega isikutele.

Puidutolm ja kergmetallide tolm, lihvimistolmu ja keemiliste ainete kuumad segud võivad ebasoodsates tingimustes iseeneslikult süttida või plahvatada. Vältige sädemete lendumist tolmumahutite suunas ning elektrilise tööriista ja lihvitava detaili ülekuumenemist, tühjendage õigeaegselt tolmumahutit, pidage kinni materjali tootja juhistest ning riigis kehtivatest ohutusnõuetest.

Tööjuhised.

Juhtige tööriist toorikusse alles siis, kui seade on sisse lülitatult.

Juhtige tööriista ühtlase ja mõõduka etteandega lõike tegemise suunas. Liiga tugev etteanne vähendab tarvikute tööaega tunduvalt.

Käigusageduse reguleerimine:

-madal käigusagedus alumiiniumi ja plasti töötlemiseks,

-kõrge käigusagedus terase töötlemiseks.

Selleks et suurendada saeketta vastupidavust metalli töötlemisel, on soovitav kasutada määrdeainet:

-teraspleki lõikamisel: lõikeõli,

-alumiiniumi lõikamisel: petrooleum.

lõikejoont võib määrida ka lõikepastaga.

Kasutage soovitatud kinnitusrakiseid

Kinnitusrakis 9 07 02 001 00 1

Torude puhul, mille läbimõõt on kuni 159 mm, kasutage kinnitusseadist 9 07 02 001 00 1.

-Seadke kinnituskett tooriku ümber ja kinnitage keele konksud kinnitusketi külge.

—Kinnitage kett kaarkäepidemega.

- Asetagé tikksaag kandépoldile (vt „Kinnitusseadise paigaldamine“).

Kinnituspead saab lõigete tegemiseks reguleerida ja keerata.

Kinnitusrakis 9 07 02 004 00 6

Suurte torude puhul, mille läbimõõt on 100 mm kuni 325 mm, kasutage kinnitusseadist 9 07 02 004 00 6 ja 500 mm või 600 mm pikkuseid ja 2 mm paksuseid saekettaid. Ketipikendusega 3 02 31 003 00 3 (polt 3 02 16 130 00 4) saab töödelda ka 440 mm läbimõõduga torusid.

Kinnitusrakis 9 06 06 002 00 9

Kui töötlete kuni 325 mm läbimõõduga torusid 1,6 mm paksuse ja 530 mm pikkuse saeketta, kasutage saeketta juhikut 9 06 06 002 00 9.

-Võtke maha lisakäepide ja kinnitage saeketta juhik elektritööriista reduktoripea ava külge.

Kinnitusrakis 9 07 02 003 00 8

310 mm laiuste ja 550 mm körguste profiilide töötlemisel kasutage kinnitusrakist 9 07 02 003 00 8. Vörreldav kruustangidega. Kinnituspakid ja kinnituspea on reguleeritavad.

Kinnitusrakis 9 07 02 005 00 0

Lõigates torusid, mille välisläbimõõt on 80 kuni 400 mm, kasutage tikksae juhikuna kinnitus- ja ettenihkeseadist 9 07 02 005 00 0. Hõõrdsidur piirab saeketta koormuse avaldumise aega ja suurendab seega saeketta vastupidavust. Juhised käsitsemise kohta leiate kasutusjuhendist 3 41 00 898 06 6.

Hooldus ja korrashoid.

Äärmuslike töötingimuste korral vöib metallide töötlemisel koguneda seadmesse elektrit juhtivat tolmu. Seadme

kaitseisolatsioon võib kahjustuda. Puhastage tööriista sisemust ventilatsiooniavade kaudu korrapäraselt kuiva ja õlivaba suruõhuga.

Asbestiga kokku puutunud tooteid ei tohi remonti saata. Asbestiga saastunud tooteid käidelge vastavalt riigis kehtivatele asbesti sisaldavate jäätmete käitlemise eeskirjadele.

Kui elektrilise tööriista toitekaabel on kahjustada saanud, peab selle välja vahetama tootja või tootja volitatud isik.

Elektritööriista varuosade ajakohastatud loetelu leiate veebilehelt www.fein.com.

Vajadusel saab ise vahetada järgmisi osi: lisakäepide, tarvikud

Garantii.

Tootele antakse garantii vastavalt maaletooja riigis kehtivatele nõuetele. Lisaks sellele annab FEIN garantii vastavalt FEIN tootjavastutuse deklaratsioonile.

Elektrilise tööriista tarnekomplekt ei pruugi sisaldada köiki käesolevas kasutusjuhendis kirjeldatud või kujutatud tarvikuid.

Vastavusdeklaratsioon.

Firma FEIN kinnitab ainuvastutusel, et käesolev toode vastab kasutusjuhendi viimasel leheküljel toodud asjaomastele nõuetele.

Tehnilised dokumendid on saadaval aadressil: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Keskkonnakaitse, kõrvaldamine.

Pakendid, kasutusressursi ammendanud elektritööriistad ja tarvikud tuleb keskkonnahoidlikult ümber töödelda ja ringlusse võtta.
