Tekniske specifikationer	Fein AStx 6491 metalsav, effekt 720 W, tomgangshastighed 0-3000 omdr./min, slaglængde 20 mm.
Anvendelse	Ideel til skæring af metal, plast og kompositmaterialer, egnet til professionel og intensiv brug.
Vedligeholdelse og reparation	Kontroller regelmæssigt klinger og sliddele, smør mekanismerne i henhold til producentens anbefalinger.
Sikkerhed	Brug beskyttelsesbriller og handsker, følg sikkerhedsinstruktionerne i brugervejledningen.
Generelle oplysninger	Vægt 3,5 kg, kompakte dimensioner for nem transport, 2 års garanti.

Ofte stillede spørgsmål - AStx 6491 Fein

Hvordan skifter jeg klingen på Fein AStx 6491 saven?

For at skifte klingen skal du afbryde saven fra strømmen og derefter bruge den medfølgende nøgle til at skrue skruen, der holder klingen, af. Fjern den gamle klinge og indsæt den nye, og sørg for at justere den korrekt. Stram skruen og tilslut saven igen.

Saven starter ikke, hvad skal jeg gøre?

Kontroller, at saven er korrekt tilsluttet, og at stikkontakten fungerer. Sørg også for, at sikkerhedsknappen er i tændt position. Hvis problemet fortsætter, kan der være en intern fejl.

Hvordan rengør jeg Fein AStx 6491 saven efter brug?

Afbryd saven fra strømmen, og brug derefter en blød klud til at tørre savens overflade af og fjerne snavs. Brug ikke vand eller ætsende produkter. På bevægelige dele kan der påføres lidt olie for at opretholde korrekt funktion.

Hvilke materialer kan jeg skære med Fein AStx 6491 saven?

Fein AStx 6491 saven er designet til at skære forskellige materialer som træ, plast og visse ikke-jernholdige metaller. Sørg for at bruge den rigtige klinge til det specifikke materiale, du ønsker at skære.

Hvordan justerer jeg skæredybden?

Skæredybden kan justeres ved hjælp af justeringshåndtaget på siden af saven. Lås håndtaget op, juster den ønskede dybde, og stram derefter håndtaget for at fastholde positionen.

Hvad gør jeg, hvis klingen sætter sig fast under skæring?

Hvis klingen sætter sig fast, skal du straks stoppe saven og afbryde den fra strømmen. Kontroller, om materialet er forkert placeret, eller om klingen er beskadiget. Fjern materialet og inspicer klingen, før du fortsætter.

Hvad er garantien på Fein AStx 6491 saven?

Fein AStx 6491 saven er normalt dækket af en 2-årig garanti. Se brugervejledningen for specifikke oplysninger om garantibetingelser.

BRUGSANVISNING AStx 6491 Fein

Original betjeningsvejledning.

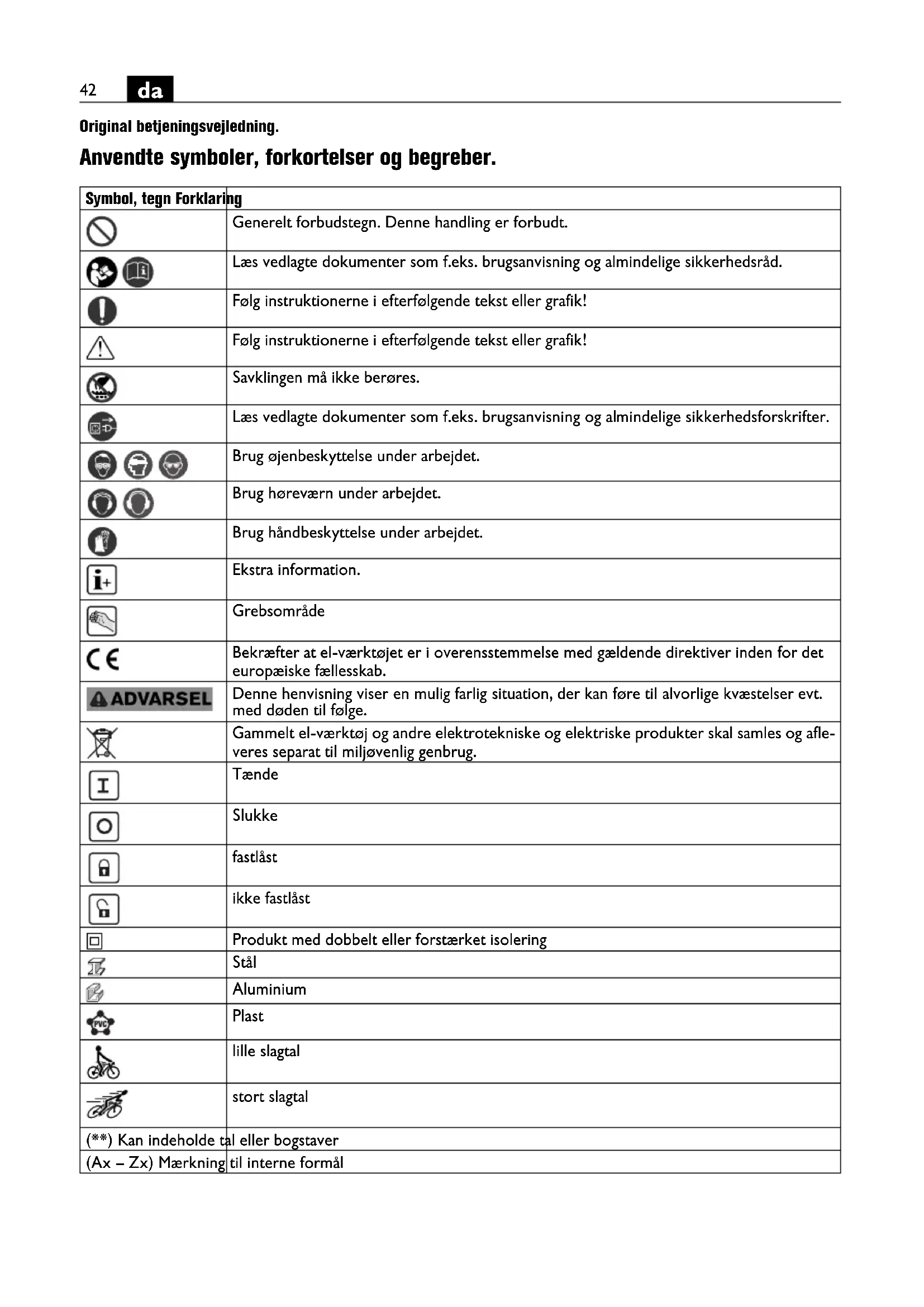

Anvendte symboler, forkortelser og begreber.

Symbol, tegn Forklaring
	Generelt forbudstegn. Denne handling er forbudt.
	Læs vedlagte dokumenter som f.eks. brugsanvisning og almindelige sikkerhedsråd.
	Følg instruktionerne i efterfølgende tekst eller grafik!
	Følg instruktionerne i efterfølgende tekst eller grafik!
	Savklingen må ikke berøres.
	Læs vedlagte dokumenter som f.eks. brugsanvisning og almindelige sikkerhedsforskrifter.
	Brug øjenbeskyttelse under arbejdet.
[5H4G]	Brug høreværn under arbejdet.
[BYAH]	Brug håndbeskyttelse under arbejdet.
	Ekstra information.
	Grebsområde
	Bekræfter at el-værktøjet er i overensstemmelse med gældende direktiver inden for det europæiske fællesskab.
	Denne henvisning viser en mulig farlig situation, der kan føre til alvorlige kvæstelser evt. med døden til følge.
	Gammelt el-værktøj og andre elektrotekniske og elektriske produkter skal samles og afleveres separat til miljøvenlig genbrug.
	Tænde
	Slukke
	fastlåst
	ikke fastlåst
	Produkt med dobbelt eller forstærket isolering
	Stål
	Aluminium
	Plast
	lille slagtal
	stort slagtal
(**) Kan indeholde tal eller bogstaver
(Ax - Zx) Mærkning til interne formål

Tegn Enhed international national Forklaring
P_1	W W Optagende effekt
P_2	W W Afgivende effekt
n_0	/min, min ^-1 , rpm, r/min /min Ubelastet slagtal
U V V Dimensioneringsspænding
f Hz Hz Frekvens
M...	mm mm	Mål, metrisk gevind
∅	mm mm	Diameter på en rund	del
∅ 6	mm mm	maks. udvendig diameter til rør/med forlængelse af kæde
	mm mm	maks. materialemål
	kg	kg	Vægt iht. EPTA-Procedure 01
L_pA	dB dB	Lydtrykniveau
L_wA	dB dB	Lydeffektniveau
L_pCpeak	dB dB	Top lydtrykniveau
K...			Usikkerhed
a	m/s ^2	m/s ^2	Svingningsemissionsværdi iht. EN 62841 (vektorsum for tre retninger)
a_h,D	m/s ^2	m/s ^2	middel svingningsværdi til savning
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Basisenheder og afledte enheder fra det internationale enhedssystem SI.

For din egen sikkerheds skyld.

ADVARSEL

Læs alle sikkerhedsråd og instrukser. I tilfælde af manglende over-

holdelse af sikkerhedsråd og instrukser er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedsråd og instrukser til senere brug.

Anvend ikke dette el-værktøj, før du har læst nærværende brugsanvisning samt vedlagte

„Almindelige sikkerhedsråd“ (skriftnummer 3 41 30 465 06 0) nøje igennem og forstået det hele. Opbevar nævnte materiale til senere brug og giv det videre til en evt. ny ejer.

Læs og overhold ligeledes de gældende nationale arbejdsbeskyttende bestemmelser.

El-værktøjets formål:

Dette el-værktøj er også beregnet til brug sammen med vekselstrømgeneratorer med tilstrækkelig ydelse, der svarer til standard ISO 8528, udførelsesklasse G2.

Bestemmelserne i denne standard overholdes især ikke, hvis den såkaldte THD overskrider 10 %. Er du i tvivl, læses og overholdes informationsmaterialet til den generator, du bruger.

Specielle sikkerhedsforskrifter.

Hold fast i el-værktøjets isolerede gribeflader, når arbejde udføres, hvor tilbehøret kan ramme skjulte strømledninger eller sin egen tilslutningsledning. Kontakt med en spændingsførende ledning kan også sætte maskinens metaldele under spænding og give elektrisk stød.

Sørg for at fastgøre og sikre arbejdsemnet med tvinger eller på anden måde til et stabilt underlag. Hvis du kun holder fast i emnet med hånden eller holder det ind mod kroppen, er det stadig labilt, så du kan miste kontrollen over det.

Hold dine hænder væk fra savklingen. Stik ikke fingrene ind foran eller ned under savklingen. Kontakt med savklingen kan føre til kvæstelser. Savklingen kan blive meget varm under savningen.

Brug personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Brug afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, der beskytter dig mod små slibe- og materialepartikler. ∅jnene skal beskyttes mod fremmede genstande, der flyver rundt i luften og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmaske skal filtrere det støv, der opstår under arbejdet. Udsættes du for høj støj i længere tid, kan du lide høretab.

Sikre emnet. Et emne, der holdes med en spændeanordning, holdes mere sikkert end i hånden.

Det er forbudt at skrue eller nitte skilte og tegn på elværktøjet. En beskadiget isolering beskytter ikke mod elektrisk stød. Anvend klæbeetiketter.

Anvend ikke tilbehør, hvis det ikke er udviklet eller frigivet specielt af el-værktøjets fabrikant. Sikker drift er ikke kun givet ved, at tilbehøret passer til dit el-værktøj.

Rengør ventilationsåbningerne på el-værktøjet med regelmæssige mellemrum med ikke-metallisk værktøj.

Motorblæseren trækker støv ind i huset. Dette kan føre til elektrisk fare, hvis store mængder metalstøv opsamles.

Kontrollér altid nettislutningsledningen og netstikket for beskadigelser før brug.

Anbefaling: Brug altid el-værktøjet via en fejlstrømbeskyttelseskontakt (RCD) med dimensioneret fejlstrøm på 30 mA eller mindre.

Vibrationsniveauet angivet i disse instruktioner er målt jævnfør en måleprocedure, normeret i EN 62841, og kan benyttes til indbyrdes sammenligning af el-værktøj. Den egner sig desuden til en foreløbig vurdering af vibrationsbelastningen.

Det angivne vibrationsniveau repræsenterer el-værktø-jets vigtigste anvendelsesformer. Hvis el-værktøjet benyttes på anden måde med ikke formålsbestemt tilbehør eller ved utilstrækkelig vedligeholdelse, kan vibrationsniveauet afvige. Derved kan vibrationsbelastningen i hele arbejdsperioden forøges betydeligt. Ved en nøjagtig vurdering af vibrationsbelastningen bør der også tages højde for den tid, hvor værktøjet enten er slukket eller fortsat er tændt, men ikke er i egentlig brug. Det kan reducere vibrationsbelastningen i hele arbejdsperioden betydeligt.

Fastlæg yderligere sikkerhedsforanstaltninger til beskyttelse af brugeren mod vibrationernes effekt som f.eks.: Vedligeholdelse af el-værktøj og tilbehør, hold hænderne varme, organisation af arbejdsprocedurer.

Håndtering med farligt støv

Bruges dette værktøj til materialeafslibende arbejdsprocesser, opstår der støv, der kan være farligt.

Berøring eller indånding af nogle former for støv som f.eks. fra asbest og asbestholdige materialer, blyholdig maling, metal, nogle træsorter, mineraler, silikatpartikler med stenholdige materialer, farveopløsende midler, træbeskyttelsesmidler, kan udløse allergiske reaktioner og/eller luftvejssygdomme, kræft og forplantningsskader hos personer med allergiske reaktioner. Risikoen for at indånde støv afhænger af ekspositionen. Brug en opsugningsmåde, der er afstemt efter det støv, der opstår, samt personligt beskyttelsesudstyr og sørg for god udluftning/ventilation på arbejdspladsen. Overlad altid behandling af asbestholdigt materiale til fagfolk. Træstøv og letmetalstøv, varme blandinger af slibestøv og kemiske stoffer kan under ugunstige betingelser antændes af sig selv og føre til eksplosion. Undgå gnistregn hen imod støvbeholder samt overophedning af elværktøjet og slibegodset, tøm rettidigt støvbeholderen, følg bearbejdningshenvisningerne fra materialeproducenten samt de forskrifter, der gælder i brugslandet for de materialer, der skal bearbejdes.

Betjeningsforskrifter.

El-værktøjet skal altid være tændt, når det føres mod emnet.

Før el-værktøjet jævnt og med et let skub i snitretningen. For stærk fremføring forringer tilbehørets levetid betydeligt.

Indstilling af slagtal:

-lavt slagtal til bearbejdning af aluminium og plast, -højt slagtal til bearbejdning af stål.

Savklingens levetid forlænges til metalbearbejdning ved at anvende et smøremiddel:

-til snit i stålplader: Skæreolie, -til snit i aluminium: Petroleum.

Som alternativ kan snitlinjen smøres med en skærepasta.

Anbefalede spændeanordninger anvendes.

Spændeanordning 9 07 02 001 00 1

Brug spændeanordningen 9 07 02 001 00 1 til rør med en diameter indtil 159 mm.

-Læg spændekæden rundt omkring emnet og hæng laskens kroge ind i spændekæden.

-Spænd kæden med bøjlen.

-Sæt stiksaven på styreakslen (se „Spændeanordning monteres“).

Bespændingen kan indstilles og svinges til savsnit.

Spændeanordning 9 07 02 004 00 6

Brug til store rør med en diameter fra 100 mm til 325 mm spændeanordningen 9 07 02 004 00 6 samt savklinger med en længde på 500 mm eller 600 mm og en tykkelse på 2 mm. En forlængelse af kæden 3 02 31 003 00 3 (bolt 3 02 16 130 00 4) gør det muligt også at bearbejde rør med en diameter på 440 mm.

Spændeanordning 9 06 06 002 00 9

Når der arbejdes på rør med en diameter på op til 325 mm med savklingen med 1,6 mm tykkelse og 530 mm længde, skal du bruge savklingeføringen 9 06 06 002 00 9.

-Fastgør savklingeføringen (ekstragrebet er demonteret) i hullet på el-værktøjets gearhoved.

Spændeanordning 9 07 02 003 00 8

Til bearbejdning af profiler med en bredde på 310 mm og en højde på 550 mm anvendes spændeanordningen 9 07 02 003 00 8. Opbygningen svarer til et parallelt skruestik. Spændekæberne og bespændingen kan indstilles.

Spændeanordning 9 07 02 005 00 0

Til gennemskæring af rør og rundt materiale med en udvendig diameter på 80 til 400 mm anvendes spænde- og fremføringsanordningen 9 07 02 005 00 0 som føring af stiksaven. Med en glidekobling begrænses sav- klingens tryktid, hvorved levetiden forlænges. Håndteringen findes i brugsanvisningen 3 41 00 898 06 6.

Under ekstreme brugsbetingelser kan bearbejdning af metal føre til aflejring af ledende støv inde i el-værktøjet. El-værktøjets

beskyttelsesisolering kan forringes. Blæs hyppigt den indvendige del af el-værktøjet med tør og oliefri trykluft gennem ventilationsåbningerne.

Produkter, der er kommet i kontakt med asbest, må ikke sendes til reparation. Bortskaf produkter, der er forurenet med asbest, iht. forskrifterne om bortskaffelse af asbestholdigt affald, er gældende i brugslandet. Hvis el-værktøjets ledning bliver beskadiget, skal den skiftes ud af producenten eller dennes repræsentant. Den aktuelle reservedelsliste til dette el-værktøj findes på internettet under www.fein.com.

Følgende dele kan du selv udskifte efter behov:

Ekstra håndtag, tilbehør

Mangelsansvar/reklamationsret og garanti.

Mangelsansvaret/reklamationsretten er fastlagt i de lovbestemmelser, der gælder i det land, hvor maskinen markedsføres. Derudover yder FEIN garanti iht. FEIN fabrikantens garantierklæring.

Det kan være, at el-værktøjet kun leveres med en del af det tilbehør, der beskrives eller illustreres i brugsanvisning.

Firmaet FEIN erklærer på eget ansvar, at dette produkt er i overensstemmelse med de gældende bestemmelser, der findes på den sidste side i denne brugsanvisning. Teknisk materiale hos:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Emballage, udtjent el-værktøj og tilbehør bedes afleveret til miljøvenlig genbrug.
