Caractéristiques techniques	Compresseur STANLEY D 2001024V
Type de compresseur	Compresseur à piston
Pression maximale	8 bars
Débit d'air	200 L/min
Capacité du réservoir	24 litres
Poids	25 kg
Dimensions	80 x 30 x 60 cm
Utilisation recommandée	Idéal pour les travaux de bricolage, gonflage et outils pneumatiques
Maintenance	Vérifier régulièrement le niveau d'huile et le filtre à air
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation
Garantie	2 ans

FOIRE AUX QUESTIONS - D 2001024V STANLEY

Quel est le niveau sonore du compresseur STANLEY D 2001024V ?

Le niveau sonore du compresseur STANLEY D 2001024V est de 97 dB.

Quelle est la capacité du réservoir du compresseur STANLEY D 2001024V ?

La capacité du réservoir du compresseur STANLEY D 2001024V est de 24 litres.

Comment puis-je savoir si le compresseur est correctement lubrifié ?

Vérifiez le niveau d'huile dans la fenêtre de contrôle. Si le niveau est bas, ajoutez de l'huile appropriée.

Le compresseur ne démarre pas, que faire ?

Vérifiez que l'appareil est correctement branché et que le disjoncteur n'a pas sauté. Assurez-vous également que le bouton d'alimentation est en position 'ON'.

Comment puis-je éviter la condensation dans le réservoir ?

Il est recommandé de vider le réservoir régulièrement après utilisation pour éviter la condensation.

Quel type d'huile dois-je utiliser pour le compresseur STANLEY D 2001024V ?

Utilisez de l'huile pour compresseur conforme aux spécifications du fabricant, généralement de l'huile minérale ISO VG 68.

Combien de temps faut-il pour remplir le réservoir ?

Le temps de remplissage dépend de la pression d'air requise, mais en général, il faut environ 2 à 5 minutes pour atteindre la pression maximale.

Puis-je utiliser le compresseur à l'extérieur ?

Oui, mais assurez-vous de le protéger des intempéries et de l'humidité excessive.

Comment puis-je nettoyer le filtre à air du compresseur ?

Démontez le filtre à air et nettoyez-le à l'eau savonneuse. Rincez et laissez sécher complètement avant de le remonter.

Quels accessoires sont compatibles avec le compresseur STANLEY D 2001024V ?

Le compresseur est compatible avec divers accessoires pneumatiques, tels que des pistolets à air, des buses, et des souffleurs, en fonction de vos besoins.

MODE D'EMPLOI D 2001024V STANLEY

FR Manuel utiliseur (Traduction des instructions originales)

1 - Données du constructeur
2 - Marquage CE et symbole DEEE
3 - Modèle / Code / Numéro de série
4 - Air aspiré mesuré en (l/min) et (cfm)
5 - Air refoule par le compresseur mesure en (l/min) et (cfm)
6 - Pression maximale de fonctionnement (bar et PSI), capacite du réservoir (l), tours par minute (RPM), poids (kg)
7 - Niveau de puissance acoustique garanté en dB(A)
Niveau de puissance acoustique mesure en dB(A)
8 - Données électriques : tension d'alimentation (V), fréquence (Hz), courant absorbe (A), puissance en (KW) et (HP)
9 - Facteur de service
10 - Déclaration d'origine
11 - Année de production/fabrication

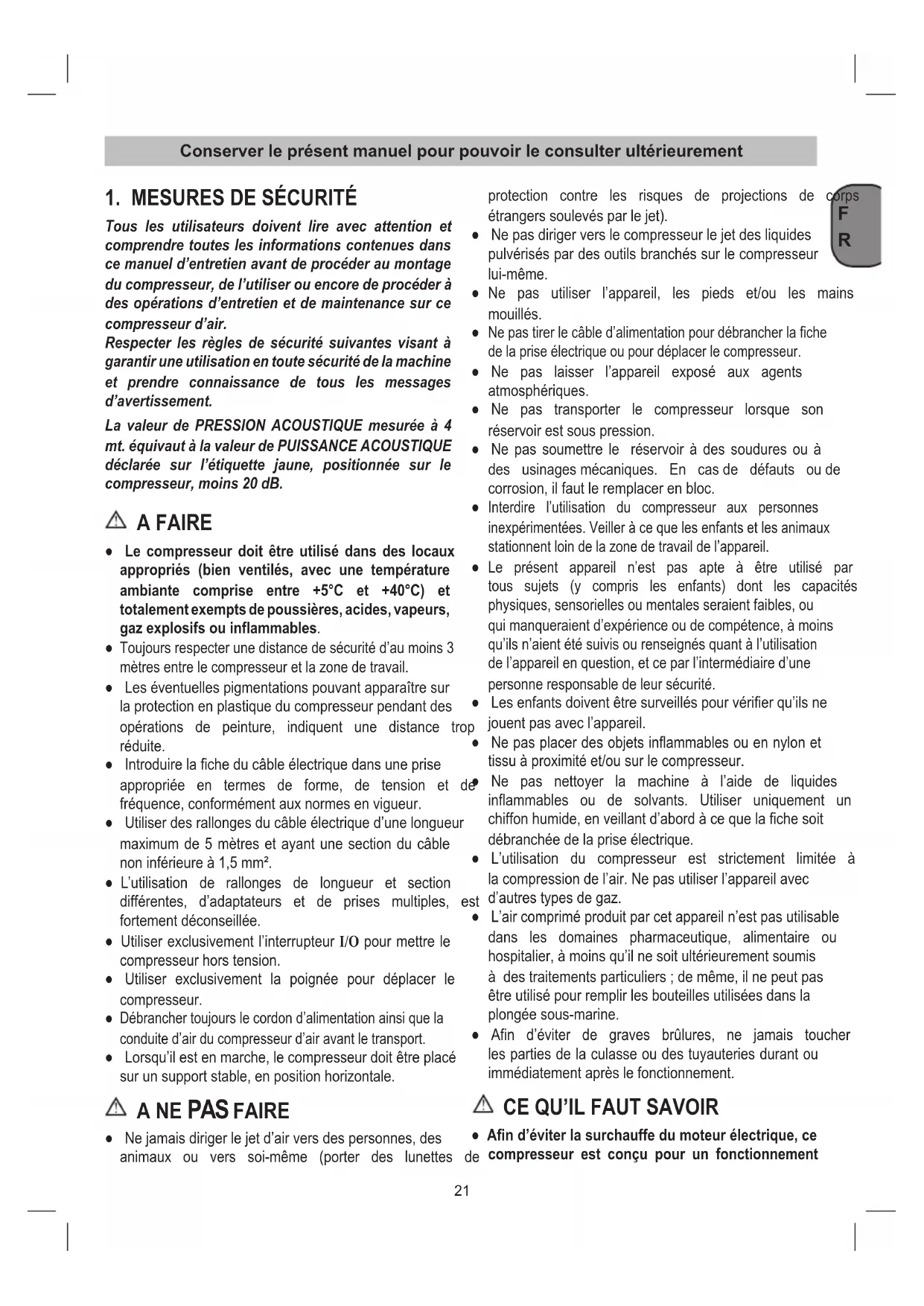

Tous les utilisateurs doivent dire avec attention et comprendre toutes les informations contenues dans ce manuel d'entretien avant de proceder au montage du compresseur, de l'utiliser ou encore de proceder à des opérations d'entretien et de maintenance sur ce compresseur d'air.

Respecter les règles de sécurité suivantes visant à garantir une utilisation en toute sécurité de la machine et prendre reconnaissance de tous les messages d'advertissement.

La valeur de PRESSION ACOUSTIQUE mesure à 4 mt. équivaut à la valeur de PUISSANCE ACOUSTIQUE déclarée sur l'étiquette jaune, positionnée sur le compresseur, moins 20 dB.

A FAIRE

• Le compréseur doit être utilisé dans des locaux appropriés (bien ventilés, avec une température ambiente comprise entre +5^ et +40^ ) et totalement exempts de poussières, acides, vapeurs, gaz explosifs ou inflammables.
• Toujours respecter une distance de sécurité d'au moins 3 metres entre le compresseur et la zone de travail.
• Les évventuelles pigmentations pouvant apparaitre sur la protection en plastique du compresseur pendant des opérations de peinture, indiquent une distance trop réduite.
• Introduire la fiche du cable électrique dans une prise appropriée en termes de forme, de tension et de fréquence, conformément aux normes en vigueur.
• Utiliser des rallonges du cable électrique d'une longueur maximum de 5 metres et ayant une section du cable non inférieure à 1,5mm^2
• L'utilisation de rallonges de longueur et section différentes, d'adaptateurs et de prises multiples, fortement déconseillée.
  Utiliser exclusivement l'interrupteur I/O pourmettre le compressor hors tension.
• Utiliser exclusivement la poignée pour déplacer le compressor.
• Débrancher toujours le cordon d'alimentation ainsi que la conduite d'air du compresseur d'air avant le transport.
• Lorsqu'il est en marche, le compresseur doit être place sur un support stable, en position horizontale.

ANE PAS FAIRE

• Ne jamais diriger le jet d'air vers des personnes, des animaux ou vers soi-même (porter des lunettes

protection contre les risques de projections de étrangers soulevés par le jet).

• Ne pas diriger vers le compresseur le jet des liquides pulverisés par des outils branchés sur le compresseur lui-même.
• Ne pas utiliser l'appareil, les pieds et/ou les mains mouillés.
• Ne pas tirer le cable d'alimentation pour débrancher la fiche de la prise électrique ou pour déplacer le compresseur.
• Ne pas laisser l'appareil exposé aux agents atmosphériques.
• Ne pas transporter le compresseur lorsque son réservoir est sous pression.
• Ne pas soumettre le réservoir à des soudures ou à des usinages mécaniques. En cas de defaults ou de corrosion, il faut le replacer en bloc.
• Interdire l'utilisation du compresseur aux personnes inexplémentées. Veiller à ce que les enfants et les animaux stationnent loin de la zone de travail de l'appareil.
• Leprésent apparéil n'est pas apte à être utilisé par tous sujets (y compris les enfants) dont les capacities physiques, sensorielles ou mentales seraient faibles, ou qui manqueraient d'expérience ou de compétence, à moins qu'ils n'aient ete suivis ou renseignes quant a l'utilisation de l' apparéil en question, et ce par l'intérmédiaire d'une personne responsable de leur sécurité.
• Les enfants doivent être surveillés pour vérifier qu'ils ne jouent pas avec l'appareil.
• Ne pas placer des objets inflammables ou en nylon et tissu à proximé et/ou sur le compresseur.
  Ne pas nettoyer la machine à l'aide de liquides inflammables ou de solvants. Utiliser uniquement un chiffon humide, en veillant d'abord à ce que la fiche soit débranchée de la prise électrique.
• L'utilisation du compresseur est strictement limitée à la compression de l'air. Ne pas utiliser l'appareil avec st d'autres types de gaz.
• L'air compré produit par cet apparéil n'est pas utilisable dans les domaines pharmaceutique, alimentaire ou hospitalier, à moins qu'il ne soit ultérieurement soumis à des traitements particuliers; de même, il ne peut pas être utilisé pour replir les bouteilles utilisées dans la plongée sous-marine.
• Afin d'éviter de graves brûlures, ne jamais toucher les parties de la culasse ou des tuyauteries durant ou immidiatement après le fonctionnement.

CE QU'IL FAUT SAVOIR

• Afin d'éviter la surchauffe du moteur électrique, ce de comprésseur est concu pour un fonctionnement

intermittent (ne pas faire fonctionner à un facteur de marche supérieur à 25%). Si ce compresseur d'air aspire de l'air pendant plus de 25% d'une heures fonctionnement, la performance du compresseur sera alors inférieure au soufflage exigé par l'utilisation. S'assurer toujours que les exigences en volume d'air des accessoires sont conformes au volume d'souffage du compresseur). En cas de surchauffe, le coupe-circuit thermique du moteur se déclenché automatiquement coupant l'alimentation électrique et, par conséquent, en arrêtant le compresseur, épresentation d'une température trop élevée. Le moteur redémarre automatiquement lorsque les conditions de température normales sont à nouveau rétablies.

• Lorsque le compresseur est branché à une source électrique et lorsque l'interrupteur est en position « ON » (marche), le cycle de travail demarrera automatiquement.

• Ne jamais toucher les parties mobiles.

• Tenir toutes les parties du corps, les cheveux, les vêtements et les bijoux éloignés du compresseur.

• Ne jamais utiliser le compresseur d'air au cas tous les dispositifs de sécurité et les protecteurs de contact ne seraient pas opérationnels.

• Ne jamais resterABOUT sur le compresseur.

Le compresseur est équipé d'une soupape de sécurité du qui est déclenchée en cas de mauvais fonctionnement du pressostat afin de garantir dans tous les cas une utilisation de la machine en toute sécurité.

• Le repère rouge sur le manomètre se refère à la dupression de service maximale du réservoir. Elle ne concerne pas la pression régée.
  Pendant l'opération de montage d'un outil, la sortie du débit d'air doit être imperativement coupée.
  L'utilisation de l'air compré pour les différentes utilisations prévues (gonflage, outils pneumatiques, peinture, lavage avec des déterments à base aqueuse seulement, etc.), comporte la connaissance et le respect des normes prescrites au cas par cas.

• Ne jamais dépasser la pression admissible recommendée par le fabricant des accessoires utilisés avec ce compresseur.

• Verifier que la consommation d'air et la pression s maximum d'exercice de l'outil pneumatique et des tuyaux de raccordement (avec le compresseur) à ouappliquer sont compatibles avec la pression configurée sur le régulateur de pression et avec la quantité d'air distribuée par le compresseur.

2. CARACTERISTIQUES (Figures 1-2)

B. Poignée pour lever/déplacer.

A. Interrupteur: L'interrupteur est un dispositif déclencheur qui permet de démarrer et d'arrêté le compréseur. Lorsque l'interrupteur est positionné sur « On», le moteur et la pompe comprimeront l'air jusqu'à ce que la pression du réservoir attaigne la limite supérieure de la pression de service régée en usine. Lorsque la pression de la cuve est inférieure à la pression « d'enclenchement » régée en usine, le compréseur redémarrera automatiquement pour comprimer l'air.
C. Manomètre régulé : Le manomètre régulé indique la quantité de la pression admissible dans la conduite de sortie, conformément au réglage du régulateur.
D. Bouton du régulateur: Le bouton du régulateur permet de régler la pression d'air qui est disponible dans la conduite de sortie. Pour augmenter la quantité d'air de décharge tourner le bouton dans le sens des aiguilles d'une montre et pour la diminuer, tourner le bouton dans le sens contraire aux aiguilles d'une montre.

E. Soupape de purge: Robinet à tournant sphérique, qui élimine par drainage l'humidité de la cuve lorsqu'elle est ouverte.
F. Raccord rapide: Le raccord rapide permet de raccorder la conduite d'air à votre outil.
G. Soupape de sécurité: La soupape de sécurité est réglée afin d'éviter la surpression des cuves. Cette soupape est réglée en usine à 10 bars (145 PSI) et ne fonctionnera que si la pression de la cuve atteint cette valeur. Ne pas essayer de régler ou de neutraliser le dispositif de sécurité. Tout réglage effectué sur cette soupape pourrait cause der graves blessures. Si ce dispositif nécessite des travaux d'entretien, contacter un service après-vente agréé.

Le compresseur sert à produit de l'air comprimé pour les outils fonctionnant à l'air comprimé.

Veillez au fait que nos apparèils, conformément à leur affec tation, n'ont pas eté construits, pour etre utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité s'il'articleit est utilise professionnellement,isanantageou dans des sociétés industrielles,tout comme pour toute activite équivalente.

La machine doit exclusivement etre employee conformément a son affectation. Chaque utilisation allant audela de cette affectation est consideree comme non conforme. Pour les dommages en resultant ou les blessures de tout genre, le producteur decline toute responsabilité et I'opérateur/l'exploitant est responsable.

4. RACCORDEMENT ÉLECTRIQUE

Le compresseur est équipé d'un cable réseau avec fiche à contact de protection. Celui-ci peut être raccordé à chaque prise de courant de sécurité 230V 50Hz protégée par fusible 16 A. Veillez, avant la mise en service, à que la tension du secteur et la tension de service soient les mêmes en vous reportant à la plaque signalétique de la machine. Les longs cables d'alimentation tout comme les rallonges, tambours de cable etc. qui entraînant des chutes de tension et peuvent empêcher le démarrage du moteur. Lorsque la température descend en dessous de 5^ C, le moteur marche durablement et peut ne pas démarrer.

5. PROCÉDURES AVANT LA MISE EN SERVICE

• Vérifiez que l'appareil n'a pas été endommagé pendant le transport. En cas d'avarie, informez immédiatement l'entreprise de transport qui a livré le compresseur.
• S'assurer que les cuves ont ete drainagees correctement et quelles ne contiennent plus aucune trace d'humidite ou de saleté.
• Il est recommendable d'inverter le compresseur proximé du consommateur.
• Evitez les tuyaux à air et les cables d'alimentat (cables de rallonge) longs.
  Veillez à ce que l'air aspiré soit sec et sans poussière.
• N'installez pas le compresseur dans un local humide ou détrempé.
• Le compresseur doit être utilisé uniquement dans des endroits déquats (bonne ventilation, température ambiente +5^ + 40^ ). Il ne doit y avoir dans la salle aucune poussière, aucun acide, aucune vapeur, aucun gaz explosif ou inflammable.
• Le compresseur doit être employé dans des endroits secs. Il ne peut être utilisé dans des zones où l'on travaille avec des éclaboussures d'eau.

6. INSTRUCTIONS D'UTILISATION

6.1 Procedures avant la mise en service

1. Contrôler que l'interrupteur On/Off (Marche/Arrêt) est positionné sur Off.
2. Contraler que la pression d'air de la cuve s'élevé à 0 PSI.
3. Raccorder la conduite d'air à la conduite de sortie.

4. Brancher l'unité à une prise correctement mise à la terre.

5. Mettre l'interrupteur On/Off sur la position On. L'interrupteur On/Off s'allumera pour indiquer que le compresseur fonctionne. Le compresseur s'arrête et demarrera automatiquement afin de maintaini constante la pression de la cuve.

6. Régler le régulateur de pression sur la valeur de réglage correcte exigée par l'outil à air compré.

6.2 Procedures d'arrêt

1. Mettre l'interrupteur On/Off sur la position Off.

7. NETTOYAGE ET ENTRETIEN

Attention!

Retirez la prise du réseau avant chaque travail de réglage et de maintenance.

Attention!

Attendez jusqu'à ce que le compresseur ait refroidi! Risque de brûlure!

Attention!

Avant tous travaux de nettoyage et de maintenance,
mettre la chaudiere hors circuit.

7.1 Nettoyage

• Maintenez les dispositifs de protection aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou sufflez dessus avec de l'air compré à basse pression.
• « Nous recommendons de nettoyer l'appareil directement après chaque utilisation.
  Nettoyez l'appareil régulierement à l'aide d'un chiffon humide et un peu de savon. N'utiliseaucun produit de nettoyage ni détergent ;ils pourraient endommager les pieces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil.
  Détachez le tuyau et les outils de pulverisation du compresseur avant de commencer le nettoyage. Le compresseur ne doit pas eté lavé à l'eau, avec des solvants ou autres produits du même genre.

7.2 Curve de drainage

L'eaucondensationdoitetreevacuéequotidiennement en ouvrant la soupape de drainage (ref. E) (située sur le fond de la cuve sous pression).

Comment purger le réservoir (utilisation correcte du robinet de purge - figure 3):

1. Vérifier que le compréseur soit étèint.
2. En le tenant par la poignée, incliner le comprisseur vers le robinet de purgege de façon à ce qu'il se trouve dans la position la plus)basse.
3. Ouvrir le robinet de purgege.

1. Maintenir le compresseur incline jusqu'à ce que 7.4 Entreposage toute la condensation soit sortie du réseau.
2. Fermer le robinet de purgege.

Attention!

L'eau condensée issue du recipient de pression comprend des résidus d'huile.

Eliminez l'eau condensée dans le respect de l'environnement en l'important dans un poste collecteur correspondant.

7.3 Soupape de sécurité (réference G)

La soupape de sécurité est reglee sur la pression maximale admise du recipient sous pression. Il est interdit de déregler la soupape de sécurité ou supprimer ses plombs. Pour que la vanne de sécurité fonctionne correctement en cas de besoin, il faut l'actionner de temps en temps. Tirez sur la bague jusqu'à ce que vous entendiez l'air comprime s'échapper (figure 4). En relâchéz la bague.

Tirez la fiche de contact, ventilé l'appareil et tous les outils à air compré raccordés. Rangez le comprésseur de manière qu'aucune personne non autorisée ne puisse lemettre en service.

Attention!

Le compresseur doit être conservé dans un endroit sec et dont l'accès est interdit aux personnes non autorisées. Ne le renversez pas, conservez-le uniquementABOUT!

L'appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Eliminéz les composants défectieux dans les systèmes i'élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l'administration de votre commune!

9. POSSIBLES ANOMALIES ET INTERVENTIONS ADMISES

Note: Débrancher l'alimentation et évacuer la pression de la cuve avant d'effectuer des travaux de réparation ou des réglages.

ANOMALIE CAUSE INTERVENTION
Fuite d'air depuis le clapet du pressostat, le compresseur à l'arrêt.	Le clapet de retenue ne fonctionne pas correctement à cause de l'usure ou de la présence de salissures sur sa butée d'étanchéité.	Dévisser la tête hexagonale du clapet de retenue, nettoyer le logement et le disque en caoutchouc spécial (le replacer en cas d'usure). Reposer et serrer soignement.
Baisse du rendement. Démarrages fréquents. Faibles valeurs de pression.	Demande excessive de performances ou éventuelles fuites depuis les joints et/ou les canalisations. Le filtre d'aspiration pourrait être encrassé.	Remplacer les joints des raccords, nettoyer ou replacer le filtre.
Le comprisseur s'arrêt et redémarre automatiquement après quelques minutes.	Intervention de la protection thermique, à cause de la surchauffe du moteur.	Nettoyer les conduits d'air dans le convoyeur. Aérer le local.
Après quelques tentatives de démarrage, le compresseur s'arrêt.	Intervention de la protection thermique, à cause de la surchauffe du moteur (débranchement de la fiche pendant le fonctionnement, faible tension d'alimentation).	Actionner l'interrupteur d'arrêt. Aérer le local. Àpres quelques minutes, le compresseur redémarrera automatiquement.
Le compresseur ne s'arrêt peu et le clapet de sécurité intervient.	Fonctionnement irrégulier du compresseur ou défaillance du pressostat.	Débrancher la fiche et s'adresser au Centre Après-vente.

Toute intervention doit etre executee par les Centres Apreve-vente agreees, en utilisant des pioces detachees d'origine. Toute alteration de la machine peut en comprometre la sicureite et annulera la garantie.
