BEDIENUNGSANLEITUNG D 2001024V STANLEY

DE Betriebsanleitung (Übersetzung der Originalanleitung)

DE Zeichenerklarung:

1 - Daten des Herstellers
2- CE-Zeichen und WEEE-Symbol
3 - Modell / Code / Seriennummer
4 - Saugluft gemessen in (Liter/Min) und (Kubikfuß/Min)
5 - Vom Kompressor bereitgestellte Luft gemessen in (Liter/Min) und (Kubikfuß/Min)
6 - Maximaler Betriebsdruck (bar und PSI), Fassungsvermögen des Tanks (Liter), Drehzahl (U/Min), Gewicht (kg)
7 - Garantierer Schalleistungspegel in dB(A) Gemessener Schalleistungspegel in dB(A)
8 - Elektrische Daten: Versorgungsspannung (V), Frequenz (Hz), Stromaufnahme (A), Leistung in (kW) und (PS)
9 - Servicefaktor
10-Ursprungserklarung
11 - Produktions-/Herstellungsjahr

ES Leyenda:

8. MISE AU REBUT ET RECYCLAGE

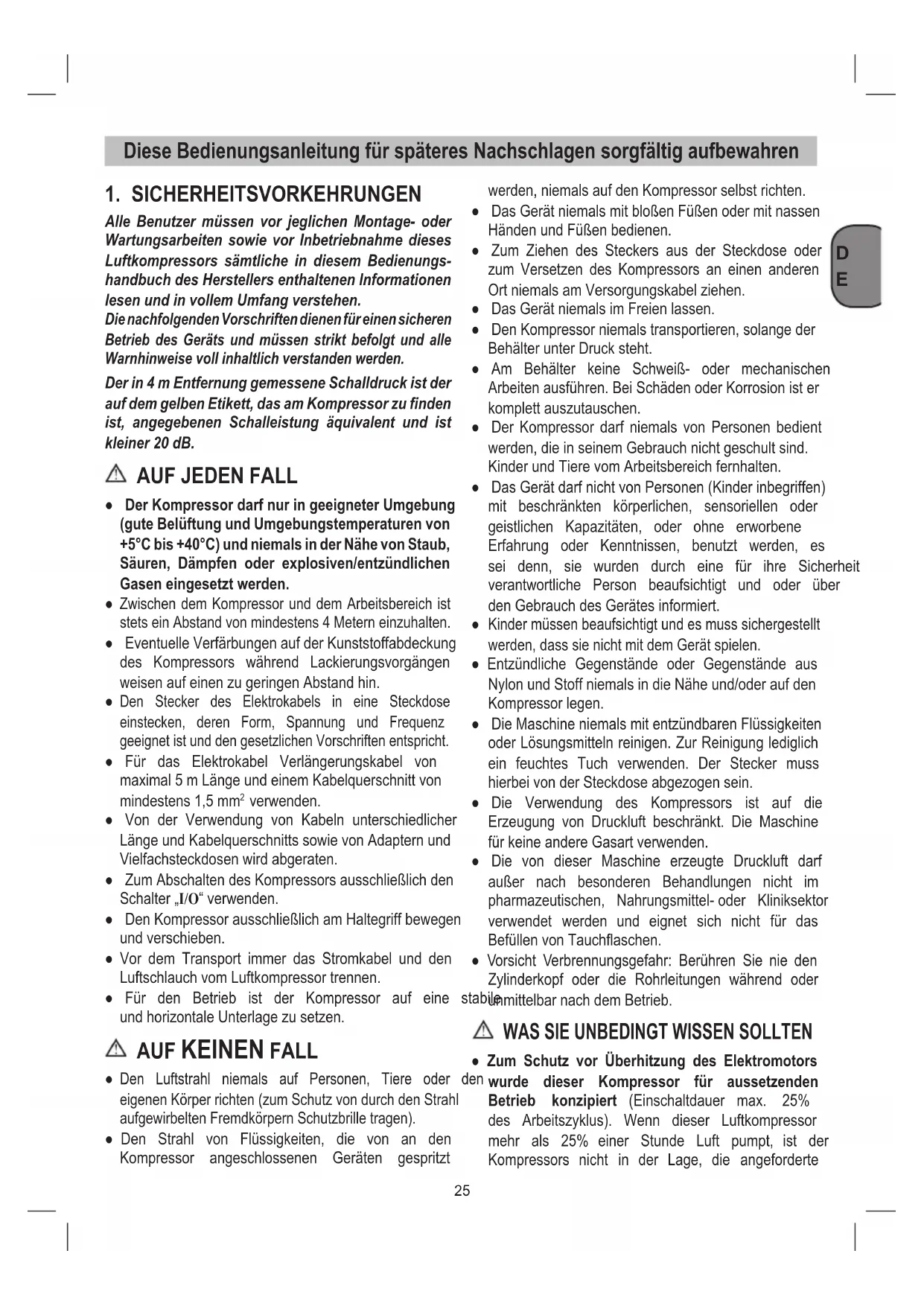

These Bedienungsanleitung für späteres Nachschlagen sorgfältig aufbewahren.

1. SICHERHEITSVORKEHRUNGEN

Alle Benutzer müssen vor jeglichen Montage- oder Wartungsarbeiten sowie vor Inbetriebnahme diesen Luftkompressors sümttliche in dieser Bedienungshandbuch des Herstellers enthaltenen Informationen lessen und in vollem Umfang verstehen.

Die nachfolgenden Vorschriften dnen fur einen sicheren Betrieb des Gerats und mussen strikt befolgt und alle Warnhinweise voll inhaltlich verstanden werden.

Der in 4 m Entfernung gemessene Schalldruck ist der auf dem gelben Etikett, das am Kompressor zu finden ist, angegeben Schalleistung äquivalent und ist kleiner 20 dB.

AUF JEDEN FALL

• Der Kompressorarf nur in geeigneter Umgebung (gute Beluftung und Umgebungsstemperaturen von +5^ bis +40^ ) und niemals in der Nache von Staub, Säuren, Dämpfen oder explosiven/entzündlichen Gasen eingesetzt werden.
• Zwischen dem Kompressor und dem Arbeitsbereich ist stets ein Abstand von mindestens 4 Metern einzuhalten.
  Eventuelle Verfährungen auf der Kunststoffabdeckung des Kompressors während Lackierungsvorgängen weisen auf einen zu geringen Abstand hin.
• Den Stecker des Elektrokabels in eine Steckdose einstecken, deren Form, Spannung und Frequenz geeignet ist und den gesetzlichen Vorschriften entspricht.
• Für das Elektrokabel Veränderungskabel von maximal 5 m Lange und einem Kabelquerschnitt von mindestens 1,5 mm² verwenden.
• Von der Verwendung von Kabeln unterschiedlicher Länge und Kabelquerschnitts sowie von Adaptern und Vielfachsteckdosen wird abgeraten.
  Zum Abschalten des Kompressors ausschließlich den Schalter I / O verwenden.
• Den Kompressor ausschließlich am Haltegriff bewegen und verschiben.
• Vor dem Transport immer das Stromkabel und den Luftschlauch vom Luftkompressor trennen.
• Für den Betrieb ist der Kompressor auf eine und horizontale Unterlage zu setzen.

AUF KEINEN FALL

• Den Luftstrahl niemals auf Personen, Tiere oder eigenen Körpern richten (zum Schutz von durch den Strahl aufgewirbten Fremdkörpersn Schutzbrille/TRagen).
• Den Strahl von Flüssigkeiten, die von an den Kompressor angeschlossenen Geräten gespritzt

werden, niemals auf den Kompressor selbst*Richten.

Das Gerat niemals mit bloßen Füssen oder mit nassen Handen und Füssen bedieten.
- Zum Ziehen des Steckers aus der Steckdose oder zum Versetzen des Kompressors an einen anderen Ort niemals am Versorgungskabelziehen.
Das Gerät niemals im Freien halten.
- Den Kompressor niemals transportieren, solange der Behälter unter Druck stehen.
- Am Behälter keine Schweiß- oder mechanischen Arbeiten ausführten. Bei Schäden oder Korrosion ist er komplett auszutauschen.
- Der Kompressor darf niemals von Personen bedient werden, die in seinem Gebrauch nicht geschult sind. Kinder und Tiere vom Arbeitsbereich fernhalten.
- Das Gerät darf nicht von Personen (Kinder inbegriffen) mit beschränkten körperlichen, sensoriellen oder geistlichen Kapazitäten, oder ohne erworbene Erfahrung oder Kenntnissen, benutzt werden, es sei dess, sie wurden durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt und oder über den Gebrauch des Gerätes informiert.
- Kinder mussen beaufsichtigt und es muss sichergestellt werden, dass sie nicht mit dem Gerät speilen.
- Entzündliche Gegenstände oder Gegenstände aus Nylon und Stoff niemals in die Höhe und/oder auf den Kompressor legen.
- Die Maschine niemals mit entzündbaren Flüssigkeiten oder Lösungsmitteln reinigen. Zur Reinigung lediglich ein feuchtes Tuch verwenden. Der Stecker muss hierbei von der Steckdose abgezogen sein.
Die Verwendung des Kompressors ist auf die Erzeugung von Druckluft beschrankt. Die Maschine für keine andere Gasart verwenden.
Die von dieser Maschine erzeugte Druckluft darüber außer nach besonderen Behandlungen nicht im pharmazeutischen, Nahrungsmittel- oder Kliniksektor verwendet werden und eignet sich nicht für das Befüllen von Tauchflaschen.
- Vorsicht Verbrennungsgefahr: Berühren Sie nie den Zylinderkopf oder die Rohrleitungen während oder stabile mittelbar nach dem Betrieb.

WAS SIE UNBEDINGT WISSEN SOLLKEN

Zum Schutz vor Überhitzung des Elektromotors den wurde dieser Kompressor für aussetzenden Betrieb konzipiert (Einschaltdauer max. 25% des Arbeitszyklus). Wenn dieser Luftkompressor mehr als 25% einer Stunde Luft pump, ist der Kompressors nicht in der Lage, die angeforderte

Druckluftmenge in vollem Umfang bereitzustellen. Stimmen Sie immer die vom Aufsatz oder Zubehör geforderte Druckluftmenge an die vom Kompressor bereitgestellte Luftmenge ab). Bei einer Überhitzung reagiert der Wärmeschutzschalter des Motors und schaltet bei zu hoher Temperatur automatisch die Stromzufuhr zum Kompressor ab.Sobald wieder die normalen Temperaturbedingungen erreicht sind, lauft der Motor automatisch wieder an.

• Ist der Kompressor an eine Stromquelle angesteckt und der Druckschalter steht auf „ON“ (Ein), startet der Kompressors automatisch den Arbeitszyklus.

• Berühren Sie niemals Teile, die sich in Bewegung befinden.

• Achten Sie darauf, dass Körperteile, Kleider, Haare und Schmuck nicht mit den sich bewegenden Teilen in Berührung kommt.
• Nehmen Sie den Kompressor niemals in Betrieb, ohne dass alle Schutzvorrichtungen und Abdeckungen an ihren Platz und Funktionstüchtig sind.

• Klettern Sie niemals auf den Kompressor.

• Der Kompressor ist mit einem Sicherheitsventil ausgerüstet, das bei einer Störung des Druckschalters auslösst, um die Sicherheit der Maschine zu gewährleisten. Die rote Markierung am Manometer bezieht sich auf den maximalen Betriebsdruck des Tanks. Sie bezieht sich nicht auf den eingestillten Druck.

• Wahlend der Montage eines Werkzeugs ist der Strom der austretenden Luft unbedingt zu unterbrechen.
• Die Verwendung der Druckluft für die vorgesehen Zwecke (Aufpumpen, Druckluftwerkzeuge, Lackierung, Wäsche mit Reinigungsmitteln auf ausschließlich wassriger Basis usw.) erfordert die Kenntnis und Befolgung der in den einzelnen Fällen geltenden Normen.
• Der vom Hersteller empfohlene Maximaldruck eines mit diesen Kompressor verwendeten Aufsatzes oder Zubehörs darf niemals übersritten werden.
• Es ist zu überprüfen, ob der Luftverbrauch und der maximale Betriebsdruck des zu verwendenden Druckluftwerkzeugs und der Verbindungsrohreig (mit dem Kompressor) mit dem am Druckregler eingestellt den Druck und der vom Kompressor erzeugten Luftmenge übereinstimmen.

2. AUSSTATTUNG (Abb. 1-2)

A. Druckschalter: Der Druckschalter ist der Aktivierungsmechanismus, um den Kompressor hochzufahren und anzuhalten. Steht der Schalter auf „Ein" verdichtet der Motor und die Pumpe die Luft, bis der Tankdruck den oberen Grenzwert des werkseitig eingestellten Betriebsdrucks erreicht. Fällt der Tankdruck unter denwerkseitig eingestellten Einsatzdruck beginnt der Kompressor automatisch wieder Luft zu komprimieren.
B. Griff zum Anheben/Transport.
C. Eingestelltes Druckmessgerät: Das eingestellte Druckmessgerät gibt an, wie viel Druck in der Ablasseitung entsprechend der Reglereinstellung erlaubt ist.
D. Reglerknopf: Der Reglerknopf wird für die Justierung des in der Ablasseitung verfügbarbaren Luftdrucks verwendet. Dreht man den Knopf im Uhrzeigersinn wird mehr Luftdruck abgelassen, dreht manihn gegen den Uhrzeiger, wird weniger Luftdruck abgelassen.
E. Ablassventil: Kugelformiges Ventil, das bei Öffnung dem Tank den Wasserdampf entzieht.
F. Schnellkupplung: Die Schnellkupplung dient für den Anschluss Ihres Druckluftwerkzeugs an die Luftleitung
G. Sicherheitsventil: Das Sicherheitsventil wurde

eingebau, um eine zu hohe Druckbeaufschlagung der Lufttanks zu vermeiden. Dieses Ventil ist werkseitig auf 10 bar (145 PSI) eingestellt und tritt erst in Funktion, wenn der Tankdruck diesen Wert erreicht.

Versuchen Sie nicht diese Sicherheitsvorrichtung zu justieren oder zu entfern.

Jegliche Änderungen an der Einstellung konnten ernsthafte Verletzungen verursachen.

Sollte eine Reparatur oder Wartung an thisem Gerät erforderlich sein, wenden Sie sichitte an eine autorisierte Werkstätte.

3. ANWENDUNGBEREICH

Der Kompressor dient zum Erzeugen von Druckluft für druckluftbetriebene Werkzeuge.

Das Gerätarf nur nach seiner Bestimmung verwendert werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervorgerufene Schäden oder Verletzungen aller Arthaftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. NETZANSCHLUSS

Der Kompressor ist mit einer Netzleitung mit Schutzkontaktstecker ausgerüstet. Diese kann an jeder Schutzkontaktsteckdose 230V 50Hz , we mit 16 A abgesichert ist, angeschlossen werden.

Achten Sie vor Inbetriebnahme darauf, dass die Netzspannung mit der Betriebsspannung It.

Maschinenleistungsschild übereinstimmt. Lange Zuleitungen, sowie Verlängerungen, Kabeltrommeln usw. verursachen Spannungabfall und konnen den Motoranlauf verhindern. Bei niedrigen Temperaturen unter +5^ ist der Motoranlauf durch Schwergangigkeit gefahrdet.

5. MASSNAHMEN VOR DEM START

• Überprüfen Sie das Gerät auf Transportschäden Etwaige Schäden sofort dem Transportunternehmen melden, mit dem der Kompressor angeliefert wurde.
• Prufen Sie, ob die Tanks entleert sind, der Wasserdampf entsogen und jeglicher Schmutz darüber entfernrt wurde.
  Die Aufstellung des Kompressors sollte in der Nähdes Verbrauchers erfolgen.
• Lange Luftleitungen und lange Zuleitungen (Verlägerungskabel) sind zu vermeiden.
• Auf trockene und staubfreie Ansaugluft achten.
• Den Kompressor nicht in feuchtem oder nassem Raum aufstellen.
• Der Kompressorarf nur in geeigneten Räumen (gut beluftet, Umgebungstemperatur +5^ bis 40^ ) betrieben werden. Im Raum dürfen sich keine Stäube, keine Säuren, Dämpfe, explosive oder entflammbare Gase befinden.
• Der Kompressor ist geeignet für den Einsatz in trockenen Räumen. In Bereichen, in denen mit Spritzwasser garbeitet wird, ist der Einsatz nicht zulässig.

6. BEDIENUNGSANLEITUNG

6.1 Vorgangsweise für die Inbetriebnahme

1. Prüfen Sie, ob der On/Off (Ein/Aus)- Schalter auf Off steht.
2. Prufen Sie, ob der Tankdruck 0 PSI beträgt.
3. Schließen Sie den Luftschlauch an die Ablasseitung an.
4. Stecken Sie das Gerät an eine ordnungsgem geerdete Steckdose an.

5. Stellen Sie den Ein/Aus-Schalter auf Ein. Der Ein/Aus-Schalter leuchtet dadurch auf und zeigt somit an, dass der Kompressor eingeschaltet ist. Der Kompressor wird automatisch den Arbeitszyklus ein und ausschalten, um den Tankdruck bezübehalten.

6. Justieren Sie den Druckregler auf die für Ihr Druckluftwerkzeug benötigte Druckeinstellung.

6.2 Vorgangsweise zum Ausschalten

Che Stellen Sie den Ein/Aus-Schalter auf Aus.

7. REINIGUNG UND WARTUNG

Achtung!

Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Netzstecker.

Achtung!
Warten Sie bis der Verdichter vollständig abgekühlt ist! Verbrennungsgefahr!
Achtung!

Vor allen Reinigungs- und Wartungsarbeiten ist der Kessel drucklos zu machen.

7.1 Reinigung

• Halten Sie Schutzvorrichtungen so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäß mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese konnten die Kunststoffe des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.
• Schlauch und Spritzwerkzeuge müssen vor Reinigung vom Kompressor getrennt werden. Der Kompressor darf nicht mit Wasser, Lösungsmitteln o. Ä. gereinigt werden.

7.2 Ablassen des Tanks

Das Kondenswasser muss jeder Tag aus dem Tank abgelassen werden. Öffnen Sie dazu das Ablassventil (Bez. E) (unter am Druckkessel).

Entfernen des Kondenswassers aus dem Behälter (Ordnungsgemeße Verwendung des Ablssahns - Abb. 3):

1. Überprüfen Sie, dass der Kompressor ausgeschalten ist.
   2 Halten Sie den Kompressor am Handgriff und neigen Sieihn in Richtung Ablasshahn, so dass dieser sich ganz unter befindet.
2. Offnen Sie den Ablasshahn.
3. Halten Sie den Kompressor so langeGENeigt, bis das gesamte Kondenswasser aus dem Behalter ausgelaufen ist.
4. Schließen Sie den Ablasshahn.

Achtung!

Das Kondenswasser aus dem Druckbehälter enthalt Olrückstände. Entsorgen Sie das Kondenswasser umweltgerecht bei einer entsprechenden Sammelstelle.

7.3 Sicherheitsventil (Pos. G)

Das Sicherheitsventil ist auf den hochstzulässigen Druck des Druckbehalters eingestellt. Es ist nicht zulässig, Sicherheitsventil zu verstellen oder dessen Plombe zu entfernen. Damit das Sicherheitsventil im Bedarfsfall richtig Funktioniert, sollte dies von Zeit zu Zeit betätigwt wer Ziehen Sie so stark am Ring, bis die Druckluft hörbar abblast (Abb. 4). Anschließlich latenten Sie den Ring wieder los.

7.4 Lagerung

Achtung!

Ziehen Sie den Netzstecker, entlüften Sie das Gerät und alle angeschlossenen Druckluftwerkzeuge. Stellen Sie den Kompressor so ab, dass dieser

nicht von Unbefugten in Betrieb genommen werden kann.
Achtung!

Den Kompressor nur in trockener und für Unbefugte unzugänglicher Umgebung aufbewahren. Nicht kippen, nur stehend aufbewahren!

das 8. ENTSORGUNG UND WIEDERVERWERTUNG

Der Kompressor und dessen Zubehör bestehen aus verschiedene Materialien, wie z.B. Metall und Kunststoffe. Führren Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

9. MÖGLICHE STÖRUNGEN UND ENTSPRECHENDE ABHILFEMASSNAHMSN

Anmerkung: Vor jeglichen Reparatur- oder Justierungsarbeiten muss die Stromzufuhr getrennt und der Druck aus dem Tank abgelassen sein.

STÖRUNG URSACHE	MASSNAHME
Luftaustritt aus dem Ventil des Druckwächters bei Kompressor in Stillstand.	Rückhalteventil aufgrund von Verschleiß oder Verunreinigung auf dem Dichtungsanschlag Funktionsgestört.	Den Sechskantkopf des Rückhalteventils abschrauben, den Sitz und die Spezialgummische reinigen (bei Verschleß ersetzen). Wieder anbringen und sorgfällig anziehen.
Leistungsverringerung. Häufige Inbetriebnahmen.Niedrige Druckwerte.	Auf übermäßig Leistungsanforderungen oder eventuelle undichte Stellen in Verbindungen und/oder Leitungen überprüfen. Möglicherweise Ansaugfilter verstopf.	Dichtungen der Anschüsse ersetzen. Filter reinigen oder ersetzen.
Der Kompressor hält an und setzen nach einigen Minuten den Betrieb selbstständig wieder fort.	Eingriff der Wärmeschutzvorrichtung aufgrund Überhitzung des Motors.	Luftdurchläse im Forderer reinigen. Raum luften.
Nach mehreren Versuchen der Inbetriebnahme hält der Kompressor an.	Eingriff der Wärmeschutzvorrichtung aufgrund Überhitzung des Motors (Abziehen des Steckers während des Betriebs, geringe Versorgungsspannung).	Den Ein-Aus-Schalter betätigten. Raum luften. Einige Minuten abwarten, bis sich der Kompressor von selbst wieder in Betrieb setzt.
Der Kompressor hält nicht an, und das Sicherheitsventil schreiben ein.	Funktionstörung des Kompressors oder Defekt des Druckwächters.	Stecker abziehen und Kundendienstelle kontaktieren.

Alle übrigen Maßnahmen müssen von berechtigten Kundendienstzentren sowie unter Verwendung von Originalersatzteilen ausgeführrt werden. Durch einen Eingriff in die Maschine kann die Sicherheit beeinträchtigt werden, und die entsprechende Garantie verliert in jedem Fall ihre Gültigkeit.
