GEBRUIKSAANWIJZING D 2001024V STANLEY

NL Gebruiksaanwijzing (Vertaling van de originele instructies)

1 - Gegevens van de fabrikant
2 - CE-markering en AEEA-symbool
3 - Model / Code / Seriennummer
4 - Gemeten aangezogen lust in (l/min) en (cfm)
5 - Gemeten luchtopbrengst van de compressor in (l/min) en (cfm)
6 - Maximale bedrijsdruk (bar en PSI), inhoud van het reservoir (l), toeren per minut (RPM), gewicht (kg)
7 - Gegarandeerd geluidsemissieniveau in dB(A)
Gemeten geluidsemissieniveau in dB(A)
8 - Elektrische gegevens: voedingsspanning (V), frequentie (Hz), opgenomen stroom (A), vermogen in (kW) en (pk)
9-Bedrijfsfactor
10 - Verklaring van oorsprong
11 - Jaar van productie/fabricage

DK Forklaring:

1 - Fabrikat
2- CE-maerkninq og WEEE-symbol
3 - Type / Kode / Seriennummer
4 - Slagvolumen i (l/min) og (cfm)
5 - Afgivet luftmaengde i (l/min) og (cfm)
6 - Maks. arbejdstryk (bar og PSI), tankstørelse (l), omdrejninger pr. minut (RPM), vægt (kg)
7 - Garanteret lydeffektniveau i dB(A)
Mäl'ty deffektniveau i dB(A)
8 - Elektriske data: spending (V), frekvens (Hz), strømforbrug (A), effekt i (kW) og (hk)
9 - Intermittens
10-Oprindelseserklaering
11 - Fabrikationsar

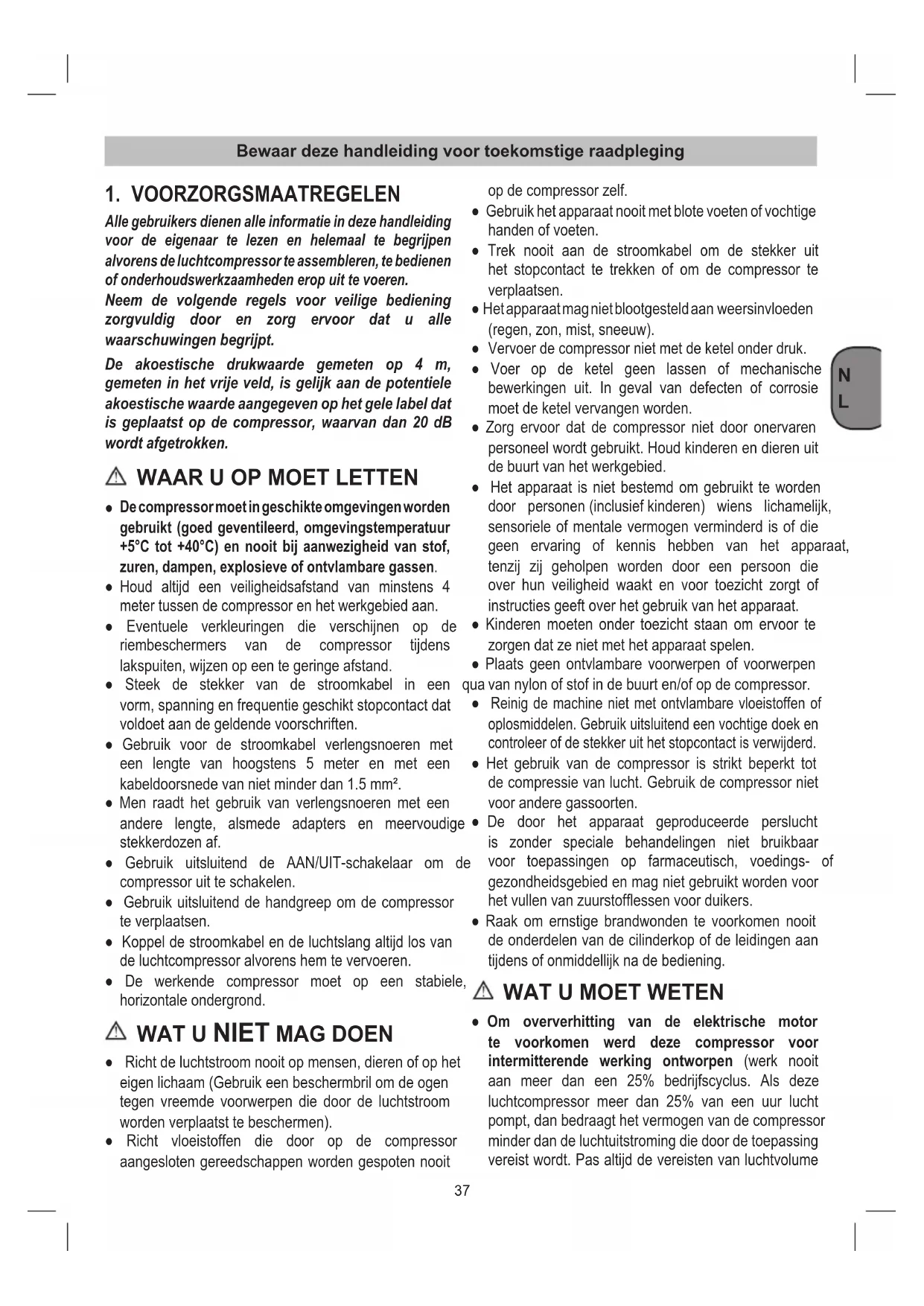

Bewaar deze handleiding voor toekomstige raadpleging

Alle gebruikers dieren alle informatatie in deze handleiding voor de eigenaar te lezen en helemaal te begrijpen alvorens de luchtcompressor te assembleren, te bedieren of onderhoudswerkzaamheden erop uit te voeren.

Neem de volgende regels voor veilige bediening zorgvuldig door en zorg ervoor dat u alle waarschuwingen begrijpt.

De akoestische drukwaarde gemeten op 4 m, gemeten in het vrije veld, is gelijk aan de potentiele akoestische waarde aangegeven op het gele label dat is geplaatst op de compressor, waarvan dan 20 dB worden afgetrokken.

WAAR U OP MOET LETTEN

• De compressor moeting geschekte omgevingen worden gebruikt (goed geventileerd, omgevingstemperatuur +5^ tot +40^ ) en nooit bij aanwezigheid van stof, zuren, dampen, explosieve of ontvlambare gassen.
• Houd altijd een veiligheidsafstand van minstens 4 meterussen de compressor en het werkgebied aan.
  Eventuele verkleuringen die verschijnen op de riembeschemmers van de compressorijdens lakspuiten, wijzen op een te geringe afstand.
• Steek de stekker van de stroomkabel in een vorm, spanning en freiagentie geschikt stopcontact dat voldoet aan de geldende voorschriften.
• Gebruik voor de stroomkabel verlengsnoeren met een lengte van hoogstens 5 meter en met een kabeldoorsnede van nicht minder dan 1.5mm^2
• Men raadt het gebruik van verlengsnoeren met een andere lenghte, alsmede adapters en meervoudige stekkerdozen af.
• Gebruikuitsluitend de AAN/UIT-schakelaar om de compressor uit te schaken.
• Gebruikuitsluitend de handgreep om de compressor te verplaatsen.
• Koppel de stroomkabel en de luchtslang altijd los van de luchtcompressor Alvorens hem te vervoeren.
• De werkende compressor要去en stabiele, horizontale ondergrund.

WATUNIETMAGDOEN

• Richt de luchtstroom nooit op mensen, dieren of op het eigien lichaam (Gebruik een beschermbril om de ogen gegen vreemde voorwerpen die door de luchtstroom worden verplaatst te beschermen).
• Richt vloeistoffen die door op de compressor aangesloten gereedschappen worden gespoten nooit

op de compressor zelf.

• Gebruik het apparaat nooit met blote voeten of vochtige handen of voeten.
• Trek nooit aan de stroomkabel om de stekker uith het stopcontact te trekken of om de compressor te verplaatsen.
• Het apparaat mag Nietblootgesteld aan weersinvloeden (regen,zon,mist,sneeuw).
• Vervoer de compressor Niet met de ketel onder druk.
• Voer op de ketel geen{lassen of mechanische bewerkingen uit. In geval van defecten of corrosie moet de ketel verrangen worden.
• Zorg ervoor dat de compressor Niet door onervaren personeel worden gebruikt. Houd kinderen en dieren uit de buurt van het werkgebied.
• Het apparaat is Niet bestemd om gebruikt te worden door Personen (inclusief kinderen) wiens lichamelijk, sensoriele of mentale vermogen verminderd is of die geen ervaring of kennis hebben van het apparaat, tenzij zij geholpen worden door een personen die over hun verilgheid waakt en voor toezicht zorgt of instructies geeft over het gebruik van het apparaat.
• Kinderen要去en onder toezicht staan om ervoor te zorgen dat ze Niet met het apparaat spelen.
• Plaats geen ontvlambare voorwerpen of voorwerpen qua van nylon of stof in de buurt en/of op de compressor.
• Reinig de machine Niet met ontylambare vloeistoffen of oplosmiddelen. Gebruik uitsluitend een vochtige doek en controllerer of de stekker uit het stopcontact is verwijderd.
• Het gebruik van de compressor is strikt beperkt tot de compressie van lucht. Gebruik de compressor Niet voor andere gassoorten.
• De door het apparaat geproduerde perslucht is[zonder specialebehandelingennietBruikbaar voor toepassingen op pharmaceutisch,voedings-of gezondheidsgebied en mag Niet gebruikt worden voor het vullen van zuurstofflessen voor duikers.
• Raak om ernstige brandwonden te voorkomen nooit de onderdelen van de cilinderkop of de leidingen aan tijdens of onmiddelijk na de bediening.

WAT U MOET WETEN

• Om oververhitting van de elektrische motorte voorkomen werden deze compressor voor intermitterende werkking ontworpen (werk nooit aan meer dan een 25% bedrijfscylclus. Als deze luchtcompressor更是 dan 25% van een uur lucht pomp, dan bedraagt het vermogen van de compressor minder dan de luchtuitstroming die door de toepassing vereist worden. Pas altid jeveisten van luchtvolume

van het hulpstuk of de accessoire aan de luchtvolumeuitstroming van de compressor aan). In geval oververhitting treedt de thermische beveiliging van de motor in werking zodat de stroom automatisch afgesloten worden wonneer de temperatuur te hoog is. De motor start automatisch opnieuw wonneer de normale temperatuurconditions hersteld+zijn.

• Wanneer de compressor op een stroomgenerator aangesloten is en de drukschakelaar in de stand "ON" (Aan) staat, zal de compressor automatisch de cylcus uitvoeren.

• Raak nooit onderdelen in beweging aan.

• Houd alle lichaamsdelen,haar,kleding en jewellen ver van onderdelen in beweging.
  Bedien de luchtcompressor nicht wanner alle schermkappen en beschermende afdekkingen nicht op hun plaats staan.

• Ga nooit op de compressor staan.

• De compressor is uitgerust met een verilgheidsventiel dat ingeschakeld worden bij slechte werkung van de drukschakelaar om de machineveiligheid te garanderen.

• De rode streep op de manometer geeft de van maximumbedrijfsdruk van het reservoir aan, en nicht de geregelde druk.

• Tijdens het aansluiten van een pneumatisch gereedschap op een buis met perslucht die door de compressor worden geleverd, moet de luchtstroom die uit deze buis komt absolutut afgesloten zich.
• Het gebruik van perslucht voor de verschillende toepassingen die möglichk zijn (opblazen, pneumatische gereedschappen, laksputen, wassen met reinigingsmiddelen uitsluitend op waterbasis enz.) veronderstelt kennis en inachtneming van de voorschriften die voor de afzonderlijke gezallen gelden.
• Overschrijd nooit de toegestane maximumdruk, aanbevolen door de fabrikant, van een hulpstuk of een accessoire dat u samen met de compressor gebruikt.
• Controller of het luchtgebruik en de maximale bedrijfsdruk van hette gebruiken luchtdrukgereedschap en verbindingsleidingen (met de compressor) geschikt zichn voor de op de drukregelaar ingestelde druk en met de hoeveelheid door de compressor geleverde lucht.

2. KENMERKEN (Afb. 1-2)

A. Drukschakelaar: De drukschakelaar is het activeringsmechanisme dat gebruikt worden om de compressor te starten en stil te leggen. Wanner de schakelaar op "On" staat, drukken de motor en de pomp lucht samen totdat de reservoirdruk de bovenlimiet van de in de fabriek ingestelde bedrijfsdruk bereikt. Wanner de reservoirdruk hinter bedraagt dan de in de fabriek ingestelde "inschakel"druk, begint de compressor automatisch opnieuw lucht samen te drukken.
B. Handgreep voor het optillen/verplaatsen.
C. Geregelde drukmeter: De geregelde drukmeter geeft de hoeveelheid druk aan die in de afvoerlijn toegestaan is volgens de instelling van de regelinrichting.
D. Regelknop: De regelknop worden gebruikt om de luchtdruk die in de afvoerlijn toegestaan is in te stellen. De afvoerluchtdruk verhoogt als de knop in wijzerzin gedraaid worden en verlaagt als de knop in gegenwijzerzin gedraaid worden.
E. Aftapklep: Kogelklep die vocht uit het reservoir afvoert wanner hij geopend worden.
F. Snelkoppeling: De snelkoppeling worden gebruikt om de luchtleiding op uw gereedschap te sluiten.
G. Veiligheidsventiel: Het veiligheidsventiel worden ingesteld over overmatige onderdrukzetting van de

luchtreservoirs te voorkomen. Dit ventiel worden in de fabriek afgesteld op 10 bar (145 PSI) en werkdt eerst als de reservoirdruk deze druk bereikt. Tracht nicht deze veiligheidsinrichting te verstellen of te elimineren. Elke aanpassing van dit ventiel kan ernstig letselveroorzaken. Raadpleeg een bevoed servicecentrum als het nodig is de inrichting te controleren of onderhoudswerkzaamheden erop UIT te voeren.

3. TOEPASSINGSGEBIED

De compressor dient voor de persluchtopwekking voor pneumatisch gereedschap.

Wij wijzen erop dat once gereedschappen overeenkomstig hun bestemming Niet geconstrueerd zich voor commercieel, ambachtelijk of industrieel gebruik.

Wij geen garantie indien het gereedschap in ambachtelijke of industrielle bedrijven alsmede bij gewiek te stellen aktiviteiten worden gebruikt.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is Niet reglementair. Vooraaruit voortvloeije schade of verwondingen van welke aard dan ook is de gebruiker/bediener, Niet de fabrikant, aansprakelijk.

4. NETAANSLUITING

De compressor is voorzien van een netkabel met veiligheidsstekker. Deze kan worden aangesloten op elk

veiligheidsstopcontact 230V 50Hz dat beveiligid is dooreen zekering van 16 ampere. Alvorens het apparaat in gebruik te nemen dient u er zich van te vergewissen dat de netspanning overeenkomt met de bedrijfsspanning vermeld op het kenplaatje van het apparaat. Lange toevoerleidingen alsmede verlangkabels, kabeltrommels enz. leiden tot spanningsverlies en+kunnen het starten van de motor beletten. Bij temperaturen onder +5^ start de motor eventueel moeilijk ten gevolge van stroefheid.

5. PROCEDURES VOOR DE START

• Controller het toestel op transportschade. Eventuele schade onmiddelijk aangeven aan de vervoeronderneming waarmee de compressor werden geleverd.
• Controller of de reservoirs afgetapt werden en geen vocht of vuil bevatten.
• De compressor dient nabij de verbruikers te worden geinstalleerd.
• Vermijd lange luchtkabels en toevoerleidingen (verlengingen).
• Let op droge en stofvrije aanzuiglucht.
• De compressor nicht in een vochtige of native ruimte installereren.
• De compressor mag slechts in gepaste ruimten (goed geventileerd, omgevingstemperatuur +5^ + 40^ ) worden gezruikt. In de ruimte mogen geen stof, zuren, dampen, explosieve of ontvlambare gassen zich.
• De compressor is geschikt voor gebruik in ruimten. Hij mag Niet worden gezruikt in zones waarin met spatwater worden gewerkt.

6. GEBRUIKSAANWIJZINGEN

6.1 Startprocedures

1. Controller of de On/Off (Aan/Uit)-schakelaar in de stand Off staat.
2. Controller of de reservoirluchtdruk 0 PSI bedraagt.
3. Sluit de luchtslang aan op de afvoerlijk.
4. Steek de stekker van de unit in een juist geaarde contactdoos.
5. Druk de On/Off-schakelaar op On. De On/Off-schakelaarlicht op om aan te geven dat de compressor aanstaat. De compressor schakelt automatisch de cyclus in en uit om de reservoirdruk te behouden.
6. Stel de drukregelaar af op de juiste drukinstelling die voor het luchtgereedschap nodig is.

6.2 Uitschakelprocedures

1. Druk de On/Off-schakelaar op Off.

7. SCHOONMAKEN EN ONDERHOUDEN

Let op!

Trekvoóralleschoonmaak-enonderhoudswerkzaamheid de netstekker uithetstopcontact.

Let op!

Wacht tot de compressor—helemaal is afgekoeld!
Gevaar om brandwonden op te lopen!
Let op!

Vóralles schoonmaak-enonderhoudswerkzaamheden dient de ketel drukloos te worden gemaakt.

7.1 Reiniging

• Hou de veiligheidsinrichtingen zo Veel möglichk vrij van stof en vuil. Wrijf het apparaat met een schone doeok af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het apparaat direct na elk gebruik schoon te make.
  Maak het apparaat regelmatig met een vochtige doeken wat zachte zeep schoon. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het apparaat+kennen aantasten.Zorg ervoor dat geen water binnen in het apparaat terechtkomt.

Slang en spuitgereedschap要去en voor de schoonmaakbeurt van de compressor worden geschieren. De compressor mag Niet met water, oplosmiddelen of ie's dergelijks schoon worden gemaatk.

92 Aftapreservoir

Het condenswater dient elke dag afgetapt te worden, open waarvoorde aftapklep (ref. E) (op de bodem van het drukvat).

Zo voert men het condenswater van het reservoir af (correct gebruik van de afvoerkraan - Afb. 3):

1. Controller dat de compressor UIT is.
2. Pak de compressor bij het handvat en zet hem danschuin, zodate afvoerkraan zich in de laagste positie bevindt.
3. Open de afvoerkraan.
4. Houd de compressor in de schuine stand totdat al het condenswateruit het reservoir is gelopen.
5. Sluit de afvoerkraan.

Let op!

Het condenswater uit het drukvat bevat olieresten. Ontdoet u zich van het condenswater op een milieuvriendelijk manier en deponeer het op een overeenkomstige inzamelplaats.

7.3 Veiligheidsklep (ref. G)

De veiligheidsklep is afgesteld op de maximaal

toegestane druk van de druktank. Het is Niet toelaaatbaar de veiligheidsklep te verstellen of de verzegeling ervan te verwijderen. Om te verzekeren dat de veiligheidsklep, indien nodig, maar behoren werkt, dient u de klep vanijd tot vrij in werkung te stellen. Trek flink aan de ring tot perslucht hoorbaar worden afgeblazen (Afb. 4). Laat daarna de ring weirlos.

7.4 Opbergen

Let op!

Trek de netstekker uit het stopcontact, ontlucht het apparaat en alle aangesloten pneumatische gereedschappen. Berg de compressor op zodat hij Niet door onbevoegden in werkung kan worden gesteld.

Let op!

De compressor alleen in een droge en voor onbevoegden ontogankelijkke omgeving opbergen. Niet kantelen, alleenrecht staand opbergen!

8. AFVALBEHEER EN RECYCLAGE

Het toestel en+zijn accessoires bestaanuit diverse materialen,zoalsb.v. metaal en kunststof.Ontdoet u zich van defecte onderdelen op de inzamelplaats waar u gevaarlijke afvalstoffen mag afgeven.Informeer u in uw speciaalzaak of bij uw gemeentebestuur!

9. MOGELIJKE STORINGEN EN TOEGESTANE REMEDIES

Aantekening: Koppel de energiebron los en LAST de aftapreservoirdruk af alvorens reparations of aanpassingen uit te voeren.

STORING OORZAAK REMEDIE
Luchtlekkage UIT de klep van de pressostaat bij stilstaande compressor.	Afsluitklop die weg slijtage of vuil op het afsluitvlak Niet correct+zijn functie verrult.
Afname van het renditionn.Veelvuldig starten.Lage drukwaarden.	Overmatige vraag maar prestaties of eventuele lekkage UIT koppelingen en/of leidingen.Mogelijkheid verstopt aanzuigfilter.
De compressor stocht en start na enkele minuteseer zichstandig op.	Ingreep van de thermische beveiliging i.v.m. oververhitting van de motor.
De compressor stocht na enkele startupigden.	Ingrep van de thermische beveiliging i.v.m. oververhitting van de motor (verwijdering stekker tijdens bedrijf, lage voedingssspanning).
De compressor stocht Niet en de veiligheidsklep grijpt in.	Abnormale werkung van de compressor of breuk van de pressostaat.

Alle overige werkzaamheden要去en door de erkende Servicecentra worden uitgevoerd, waar bij originele onderdelen gezruikt要去en worden. Zelfstandig de machine proberen te repareren kan de verilgheid in gevaar brengen en maakt sowieso de garantie ongelidig.
