KASUTUSJUHEND D 2001024V STANLEY

Kasutamisjuhend (Originaaljuhiste tõlge)

Kõik identifitseerimisandmed, nagu tootja, mudel, kood ja seerianumber, on trükitud toote tagaküljel olevale EÜ märgistusele.

2- CE-märkjaWEEEdirektiivisümbol

3- Tüüp/kood/seerianumber

4- Õhumahtühikutes(l/min)ja(cfm(kuupjalgaminutis))

Kompressoritöömahtühikutes(l/min)ja(cfm(kuupjalgaminutis))

Mõõdetudmüratase(dB(A))

8- Elektriandmed:pinge(V),sagedus(Hz),neeldumine(A),

võimsusühikutes(kW)ja(hj)

Hoidke käesolev kasutusjuhend alles, et saaksite seda tulevikus kasutada

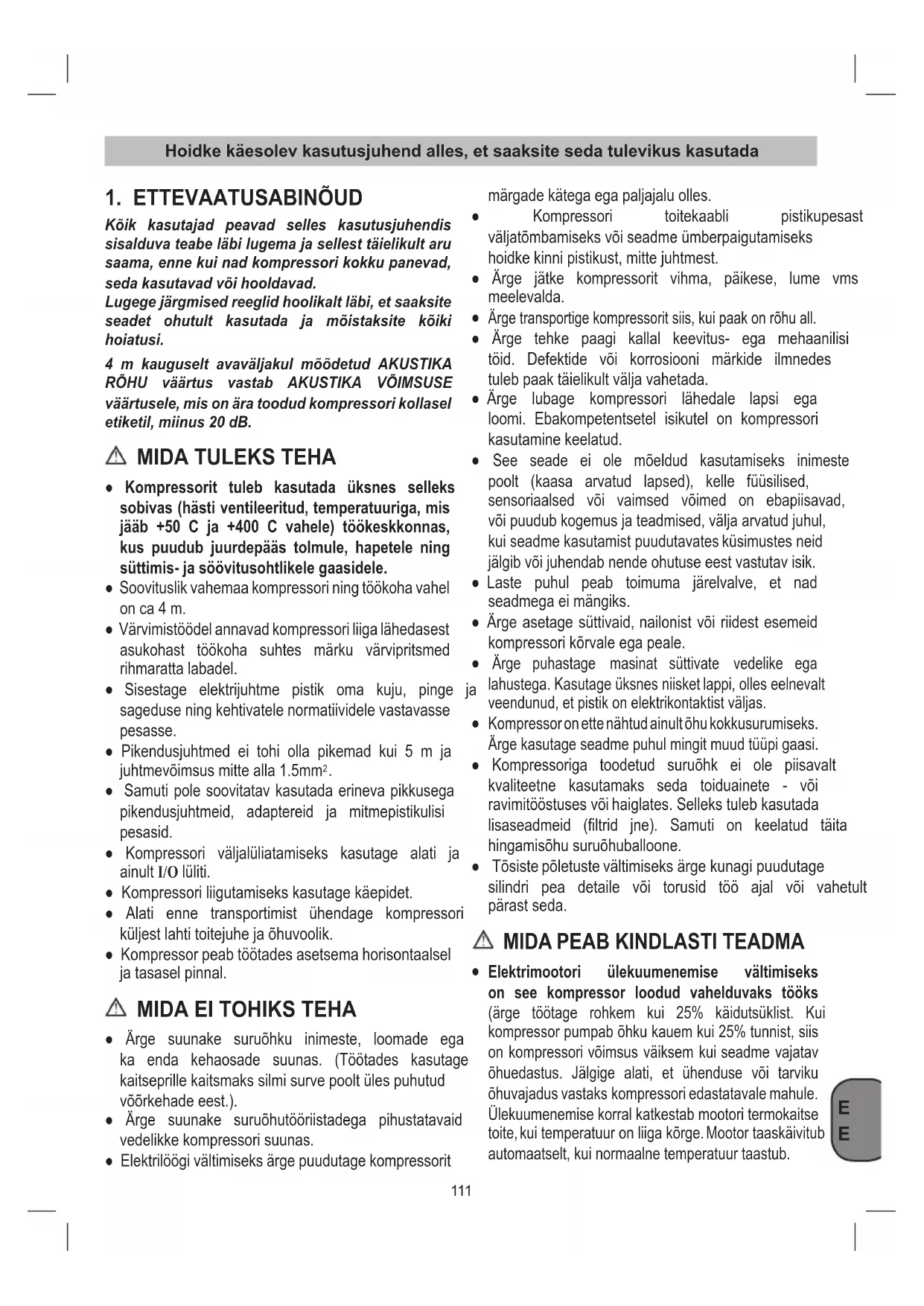

1. ETTEVAATUSABINÕUD

Kõik kasutajad peavad selles kasutusjuhendis sisalduva teabe läbi lugema ja sellest täielikult aru saama, enne kui nad kompressori kokku panevad, seda kasutavad või hooldavad. Lugege järgmised reeglid hoolikalt läbi, et saaksite seadet ohutult kasutada ja mõistaksite kõiki hoiatusi. 4 m kauguselt avaväljakul mõõdetud AKUSTIKA RÕHU väärtus vastab AKUSTIKA VÕIMSUSE väärtusele, mis on ära toodud kompressori kollasel etiketil, miinus 20 dB.

● Kompressorit tuleb kasutada üksnes selleks sobivas (hästi ventileeritud, temperatuuriga, mis jääb +50 C ja +400 C vahele) töökeskkonnas, kus puudub juurdepääs tolmule, hapetele ning süttimis- ja söövitusohtlikele gaasidele. ● Soovituslik vahemaa kompressori ning töökoha vahel on ca 4 m. ● Värvimistöödel annavad kompressori liiga lähedasest asukohast töökoha suhtes märku värvipritsmed rihmaratta labadel.

Sisestage elektrijuhtme pistik oma kuju, pinge ja sageduse ning kehtivatele normatiividele vastavasse pesasse. ● Pikendusjuhtmed ei tohi olla pikemad kui 5 m ja juhtmevõimsusmittealla1.5mm

● Samuti pole soovitatav kasutada erineva pikkusega pikendusjuhtmeid, adaptereid ja mitmepistikulisi pesasid. ● Kompressori väljalüliatamiseks kasutage alati ja ainult I/Olüliti. ● Kompressori liigutamiseks kasutage käepidet. ● Alati enne transportimist ühendage kompressori küljestlahtitoitejuhejaõhuvoolik. ● Kompressor peab töötades asetsema horisontaalsel ja tasasel pinnal.

● Ärge suunake suruõhku inimeste, loomade ega ka enda kehaosade suunas. (Töötades kasutage kaitseprillekaitsmakssilmisurvepooltülespuhutud võõrkehadeeest.). ● Ärge suunake suruõhutööriistadega pihustatavaid vedelikke kompressori suunas. ● Elektrilöögi vältimiseks ärge puudutage kompressorit märgade kätega ega paljajalu olles.

Kompressori toitekaabli pistikupesast väljatõmbamiseksvõiseadmeümberpaigutamiseks hoidkekinnipistikust,mittejuhtmest. ● Ärge jätke kompressorit vihma, päikese, lume vms meelevalda.

Ärgetransportigekompressoritsiis,kuipaakonrõhuall. ● Ärge tehke paagi kallal keevitus- ega mehaanilisi töid. Defektide või korrosiooni märkide ilmnedes tuleb paak täielikult välja vahetada. ● Ärge lubage kompressori lähedale lapsi ega loomi. Ebakompetentsetel isikutel on kompressori kasutamine keelatud.

See seade ei ole mõeldud kasutamiseks inimeste poolt (kaasa arvatud lapsed), kelle füüsilised, sensoriaalsed või vaimsed võimed on ebapiisavad, võipuudubkogemusjateadmised,väljaarvatudjuhul, kuiseadmekasutamistpuudutavatesküsimustesneid jälgibvõijuhendabnendeohutuseeestvastutavisik. ● Laste puhul peab toimuma järelvalve, et nad seadmega ei mängiks. ● Ärgeasetagesüttivaid,nailonistvõiriidestesemeid kompressorikõrvaleegapeale.

Ärge puhastage masinat süttivate vedelike ega lahustega.Kasutageüksnesniisketlappi,olleseelnevalt veendunud,etpistikonelektrikontaktistväljas.

Kompressoronettenähtudainultõhukokkusurumiseks. Ärgekasutageseadmepuhulmingitmuudtüüpigaasi. ● Kompressoriga toodetud suruõhk ei ole piisavalt kvaliteetne kasutamaks seda toiduainete - või ravimitööstusesvõihaiglates.Sellekstulebkasutada lisaseadmeid (filtrid jne). Samuti on keelatud täita hingamisõhusuruõhuballoone. ● Tõsistepõletustevältimiseksärgekunagipuudutage silindri pea detaile või torusid töö ajal või vahetult pärast seda.

Elektrimootori ülekuumenemise vältimiseks on see kompressor loodud vahelduvaks tööks (ärge töötage rohkem kui 25% käidutsüklist. Kui kompressorpumpabõhkukauemkui25%tunnist,siis onkompressorivõimsusväiksemkuiseadmevajatav õhuedastus. Jälgige alati, et ühenduse või tarviku õhuvajadusvastakskompressoriedastatavalemahule. Ülekuumenemisekorralkatkestabmootoritermokaitse toite,kuitemperatuuronliigakõrge.Mootortaaskäivitub automaatselt,kuinormaalnetemperatuurtaastub.112

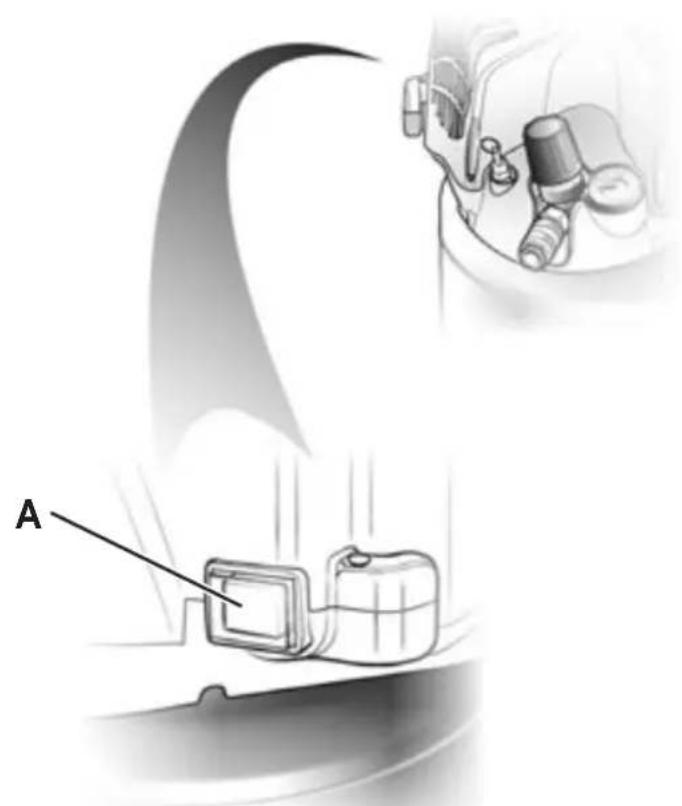

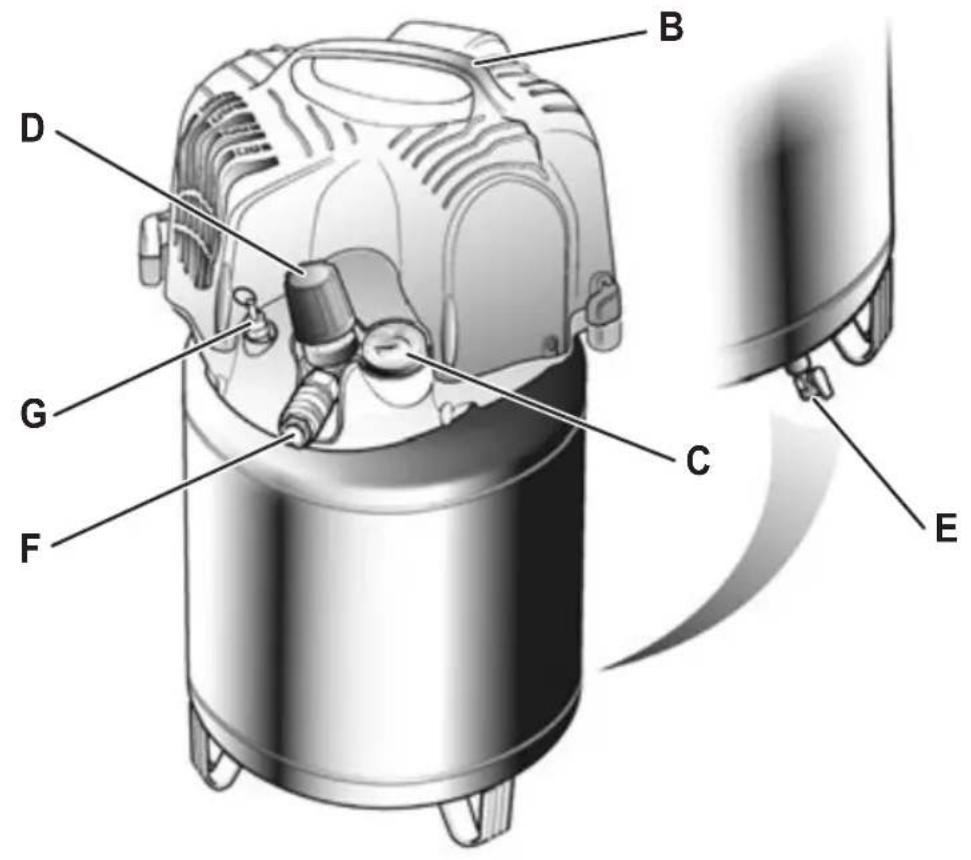

A. Sisse/välja (I/O) lüliti:lülititoimib aktiveerimismehhanismina,millegasaab kompressorikäivitadajaseisata.Kuilülition sisselülitatudasendis,tihendavadmootorja pumpõhkukunimahutirõhksaavutabtehases määratusülemisepiiri.Kuimahutirõhklangeb allatehasesmääratudrõhu,hakkabkompressor jälleautomaatseltõhkutihendama. B. Käepide tõstmiseks/liigutamiseks.

Reguleeritud rõhu näidik:reguleeritudrõhu näidikultnäeterõhku,misonregulaatori seadistusejärgilubatudtühjendusvoolikusselasta. D. Reguleerimisnupp: reguleerimisnupu abil saate reguleeridatühjendusvoolikusolevatrõhku. Väljundrõhkusaatetõstanuppupäripäeva keerates ja vähendada vastupäeva keerates. E. Tühjendusventiil:kuulventiil,mistühjendab avamisel mahutist niiskuse. F. Kiirliitmik:kiirliitmikuabilsaabõhuvoolikuteie seadmegaühendada. G. Turvaventiil: turvaventiili abil saate vältida õhumahutiteülerõhku.Ventiilontehases seadistatudväärtusele10baari(145PSI)jaei rakenduenne,kuimahutirõhkselleväärtuse saavutab. Ärge püüdke seda turvaseadist reguleerida ega eemaldada. Selle ventiili mis tahes muutmine võib põhjustada tõsiseid vigastusi. Kuiseeseadisvajabhooldust,võtke ühendustvolitatudteeninduskeskusega.

Kompressor on ette nähtud suruõhu tootmiseks suruõhutööriistadejaoks. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna mingit garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel. Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihipärane. Kõigi sellest tulenevate kahjude või vigastuste eest vastutabkasutaja/käitajajamittetootja.

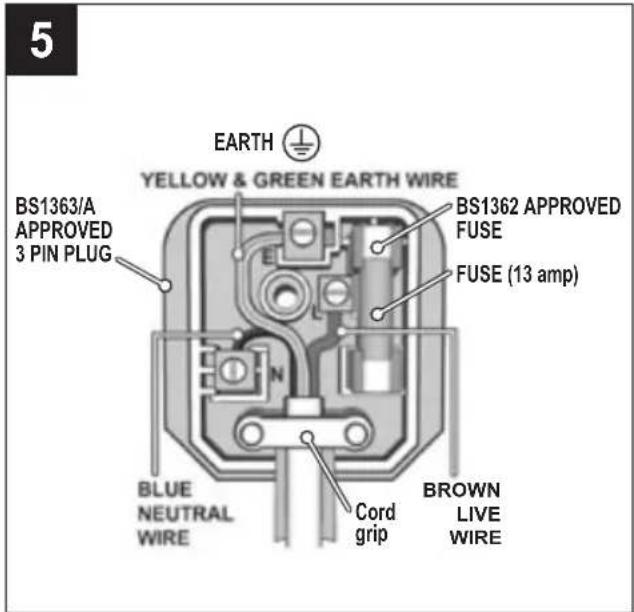

Kompressori toitejuhe on varustatud maandusega pistikuga. Selle võib ühendada igasse 230V ~ 50 Hz maandusega pistikupessa, mille kaitse on 16 A. Enne kasutuselevõttu veenduge, et võrgupinge vastab masina andmesildil toodud tööpingele. Pikad toitejuhtmed, pikendusjuhtmed, kaablitrumlid jms põhjustavadpingelangustjavõivadmootorikäivitumist takistada. Temperatuuridel alla +5 °C häirib mootori käivitamisthõõrdumine.

5. KÄIVITAMISEELSED TOIMINGUD

● Kontrollige, kas seadmel on transpordikahjustusi. Teavitage võimalikest kahjustustest koheselt transpordiettevõtet,millekaudukompressortarniti. ● Kui kompressor on ühendatud elektritoiteallikaga ja sisse-/välja lüliti on asendis ON (Sees), käivitub kompressor automaatselt. – Ärgekunagipuudutageliikuvaidosi. – Hoidke kõik kehaosad, juuksed, riided ja ehted liikuvatest osadest eemal.

Ärge käitage kompressorit kunagi ilma, et kõik kaitsmed ja katted oma kohal oleksid. – Ärgekunagiseiskekompressoripeal. ● Kompressor on varustatud ohutusventiiliga, mis vabastataksejuhul,kuirõhulülitieitööta,ettagada masina ohutus.

Manomeetril olev punane pügal viitab paagi maksimaalseletöörõhule.Seeeinäitareguleeritud rõhku. ● Tööriistade ühendamisel suruõhuvoolikuga kompressorikülgepeatemeelespidama,etvoolikus võibollarõhk.Lisaseadeldistemonteerimiseajalon rangeltkohustuslikkatkestadaõhuvooväljumine. ● Suruõhu kasutamisel erinevatel ettenähtud kasutamisjuhtudel (puhumine, pneumaatilised tööriistad,värvimine,peseminevesilahustegajne.) tuleb tunda ja pidada kinni igat erijuhtu puudutavast normatiivist. ● Ärgekunagiületagekompressorigakasutatavamis taheskinnitusevõitarvikutootjasoovitatudlubatud rõhku. ● Kontrollige, et õhu tarbimine ning pneumaatilise instrumendi ja ühendustorude (ja kompressori) kasutatav maksimaalne töörõhk vastavad rõhu regulaatoril valitud rõhu ja kompressori poolt jaotatavaõhukogusele.113

● Veenduge,etmahutidontühjendatudjapuhtadmis tahesniiskusestvõimustusest. ● Kompressortulebülesseadatarbijalähedusse. ● Vältige pikki õhuvoolikuid ja pikki toitejuhtmeid (pikendusjuhet). ● Hoolitsegeselleeest,etsisseimetavõhkolekskuiv ja tolmuvaba.

Ärgepangekompressoritülesniiskessevõimärga ruumi. ● Kompressoritvõibkäitadaainultsobivatesruumides (hästi ventileeritud, temperatuurid +5°C kuni 40 °C). Ruumis ei tohi olla tolmu, happeid, aure ega plahvatavaidvõisüttivaidgaase. ● Kompressor sobib kuivades ruumides kasutamiseks. Seadet ei tohi kasutada kohtades, kus töötatakse veepihustiga.

1. Veenduge, et sisse/välja lüliti on väljalülitatud

3. Ühendageõhuvoolikväljundvoolikuga.

4. Ühendage seade korralikult maandatud

5. Lülitage sisse/välja lüliti sisselülitatud asendisse.

Sisse/välja lülitil süttib tuli, mis annab märku, et kompressor on sisse lülitatud. Kompressor lülitub automaatselt töösse ja välja, et säilitada mahuti rõhku.

6. Seadke rõhuregulaator seadmele vajalikule

1. Lülitagesisse/väljalülitiväljalülitatudasendisse.

7. PUHASTAMINE JA TEHNILINE

HOOLDUS Tähelepanu! Enne igat puhastus- ja hooldustööd tõmmake pistik pistikupesast välja. Tähelepanu! Oodake kuni kompressor on täiesti maha jahtunud! Põletusoht! Tähelepanu! Enne kõiki puhastus- ja hooldustöid tuleb paak rõhu alt vabastada.

● Hoidkekaitseseadeldisedniitolmu-jamustusevabad kui võimalik. Pühkige seadetpuhta lapiga või kasutagemadalasurvegasuruõhku. ● Soovitame seadet pärast iga kasutamist kohepuhastada. ● Puhastage seadet korrapäraselt niiske lapi javähese vedelseebiga. Ärge kasutagepuhastusvahendeid või lahusteid; need võivadkahjustada seadme plastdetaile.Arvestagesellega,etseadmesisemusse ei tohi vett sattuda. ● Enne puhastamist tuleb voolik ja pihustikompressori küljestäravõtta.Kompressoriteivõipuhastadavee, lahustitevms-ga.

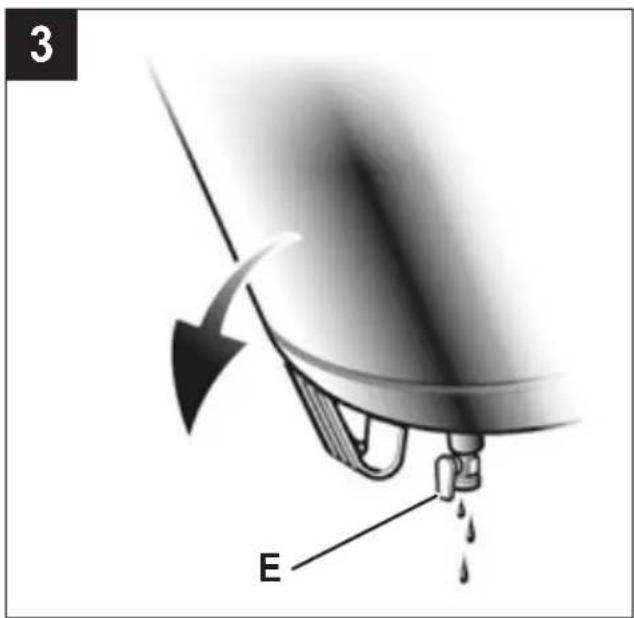

Kondensvesi tuleb iga päev välja lasta, avades tühjendusventiili(E)(rõhumahutipõhjas). Paagi tühjendamine kondensaadist (tühjenduskraani õige kasutamine - joonis 3): 1.Veenduge,etkompressoronväljalülitatud. 2.Hoides käepidet, kallutage kompressorit tühjenduskraani suunas, nii et viimane asuks madalamas asendis. 3.Avagetühjenduskraan. 4.Hoidge kompressorit kallutatult seni, kuni kogu kondensaat on paagist välja voolanud. 5.Sulgegetühjenduskraan. Tähelepanu! Paagi kondensvesi sisaldab õlijääke. Viige kondensvesi keskkonnateadlikult vastavasse kogumiskohta.

7.3 Kaitseventiil (viite G)

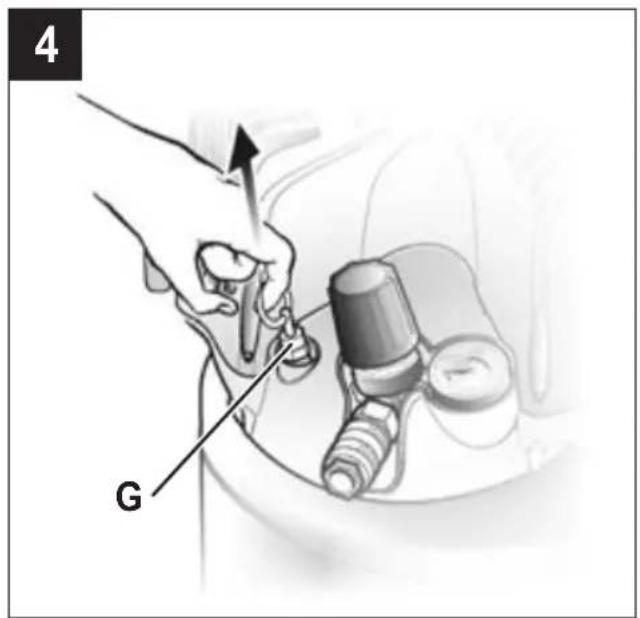

Kaitseventiil on seadistatud paagi suurimale lubatud rõhule.Kaitseventiilieitohireguleeridajaselleplommi ei tohi eemaldada. Et kaitseventiil vajadusel õigesti funktsioneeriks, tuleb seda aeg-ajalt rakendada. Tõmmake rõngast nii tugevasti, et suruõhk väljub kuuldavalt (nagu näidatud joonisel 4). Seejärel laske rõngaslahti.

Tähelepanu! Tõmmake võrgupistik pistikupesast, laske seadmestja kõigist ühendatud suruõhuriistadest õhk välja. Pange kompressor nii, et kõrvalised isikud ei saaksseda loata kasutada.114

Märkus. Enne mis tahes remonttööde või reguleerimise teostamist eemaldage toiteallikas ja vabastage mahuti rõhu alt.

Kompressoreitööta,rõhulülitiklapist imbubväljaõhku. Tagasilöögiklappeiteostaõietioma funktsiooneseoseskulumisevõi mustusega isolatsioonikihil. Keerake lahti tagasilöögiklapi kuusnurknepea,puhastagesisuja spetsiaalsestkummistrõngas(kuion kulunud,siisvahetagevälja).Pange peale tagasi ja keerake hästi kinni. Töö produktiivsuse vähenemine. Sagedadsisselülitumised.Madalad rõhusuurused. Nõuakseliigasuurttöötulemit. Lekkedtorudestvõitihenditest. Võimalik,etonumbesõhulter Vahetageväljaühendustetihendid. Puhastagevõivahetageväljalter. Kompressor jääb seisma ja hakkab paari minuti pärast automaatselt tööle. Lülitubsissetermokaitse;põhjus– mootorkuumenesüle. Puhastagekonveieriõhu läbukäigurajad. Tuulutage ruumi. Kompressor jääb peale paari sisselülitumiskatsetseisma. Seosesmootoriülekuumenemisega (pistikueemaldaminetööajal,halb toitepinge)lülitubsissetermokaitse. Vajutagesisse-väljalülitamiselülitit. Tuulutageruum.Oodakemõned minutid ja kompressor käivitub automaatselt. Kompressor ei jää seisma ja käivitub ohutusklapp. Kompressoriebaregulaarnetöövõi rikkisrõhurlüliti. Tõmmakepistikväljajapöörduge teeninduskeskusesse. Ülejäänudkompressorigaseotudremonditöödekstulebühendustvõttavalmistajapooltvolitatudhooldusfirmaga. Omavolilinedemontaažvõibmuutagarantiitingimusi. Tähelepanu! Hoidke kompressorit ainult kuivas ja kõrvalistele isikutele ligipääsmatus kohas. Ärge kallutage, hoidke ainult püstiasendis!

TAASKASUTUS Kompressor ja selle tarvikud koosnevad erinevatestmaterjalidest, nagu nt metall ja plastmass. Viige katkised detailid spetsiaalsesse kogumiskohta. Uurige järele erikauplusest või kohalikustomavalitsusest!115

Hoidkekäesolevatkasutusjuhenditalles,etsaaksitesedatulevikuskasutada
