NAUDOJIMO INSTRUKCIJA D 2001024V STANLEY

Instrukcijų vadovėlis (Originalių instrukcijų vertimas)

Visi identifikaciniai duomenys: gamintojas, modelis, kodas ir serijos numeris, yra išspausdinti EB etiketėje, priklijuotoje paskutiniame šio vadovo puslapyje.

Toliau pateiktos deklaracijos originali kopija pritvirtinta prie kompresoriaus.

3- Modelis/Kodas/Serijosnumeris

Išmatuotasgarsolygis,išreikštasdB(A)

Išsaugokite šią vartotojo instrukciją, kad ateityje galėtumėte ja pasinaudoti

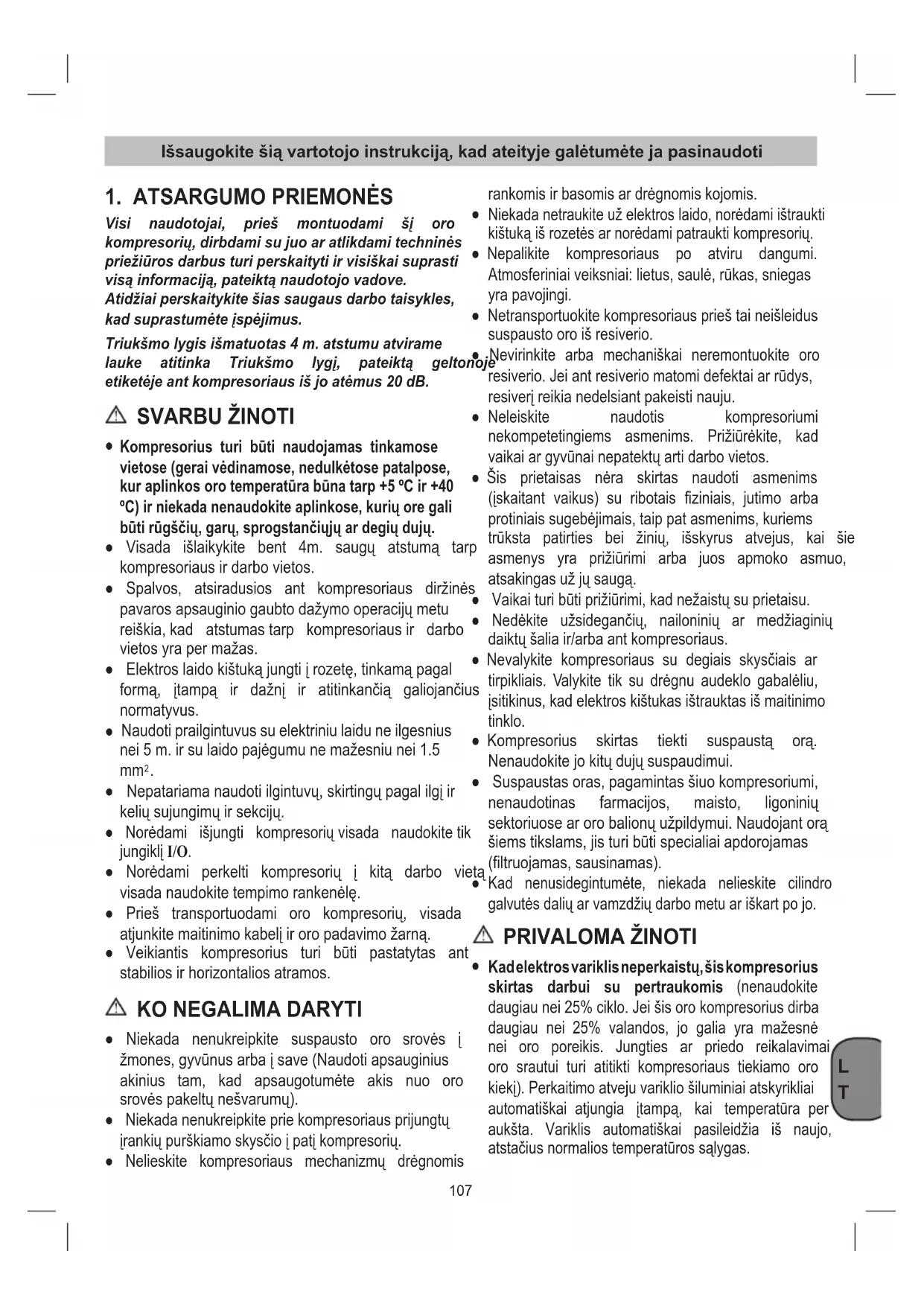

1. ATSARGUMO PRIEMONĖS

Visi naudotojai, prieš montuodami šį oro kompresorių,dirbdamisujuoaratlikdamitechninės priežiūrosdarbusturiperskaitytiirvisiškaisuprasti visąinformaciją,pateiktąnaudotojovadove. Atidžiaiperskaitykitešiassaugausdarbotaisykles, kadsuprastumėteįspėjimus. Triukšmolygisišmatuotas4m.atstumuatvirame lauke atitinka Triukšmo lygį, pateiktą geltonoje etiketėjeantkompresoriausišjoatėmus20dB. SVARBU ŽINOTI

Kompresorius turi būti naudojamas tinkamose vietose (gerai vėdinamose, nedulkėtose patalpose, kur aplinkos oro temperatūra būna tarp +5 ºC ir +40 ºC) ir niekada nenaudokite aplinkose, kurių ore gali būti rūgščių, garų, sprogstančiųjų ar degių dujų. ● Visada išlaikykite bent 4m. saugų atstumą tarp kompresoriaus ir darbo vietos. ● Spalvos, atsiradusios ant kompresoriaus diržinės pavarosapsauginiogaubtodažymooperacijųmetu reiškia,kad atstumastarp kompresoriausir darbo vietosyrapermažas. ● Elektroslaidokištukąjungtiįrozetę,tinkamąpagal formą, įtampą ir dažnį ir atitinkančią galiojančius normatyvus.

Nepatariamanaudotiilgintuvų,skirtingųpagalilgįir keliųsujungimųirsekcijų. ● Norėdami išjungti kompresoriųvisada naudokitetik jungiklįI/O. ● Norėdami perkelti kompresorių į kitą darbo vietą visadanaudokitetempimorankenėlę. ● Prieš transportuodami oro kompresorių, visada atjunkitemaitinimokabelįiroropadavimožarną. ● Veikiantis kompresorius turi būti pastatytas ant stabilios ir horizontalios atramos.

● Niekada nenukreipkite suspausto oro srovės į žmones,gyvūnusarbaįsave(Naudotiapsauginius akinius tam, kad apsaugotumėte akis nuo oro srovėspakeltųnešvarumų). ● Niekadanenukreipkitepriekompresoriausprijungtų įrankiųpurškiamoskysčioįpatįkompresorių. ● Nelieskite kompresoriaus mechanizmų drėgnomis rankomisirbasomisardrėgnomiskojomis.

Niekadanetraukiteuželektroslaido,norėdamiištraukti kištukąišrozetėsarnorėdamipatrauktikompresorių. ● Nepalikite kompresoriaus po atviru dangumi. Atmosferiniaiveiksniai:lietus,saulė,rūkas,sniegas yra pavojingi. ● Netransportuokite kompresoriaus prieš tai neišleidus suspausto oro iš resiverio. ● Nevirinkite arba mechaniškai neremontuokite oro resiverio.Jeiantresiveriomatomidefektaiarrūdys, resiverįreikianedelsiantpakeistinauju.

Neleiskite naudotis kompresoriumi nekompetetingiems asmenims. Prižiūrėkite, kad vaikaiargyvūnainepatektųartidarbovietos. ● Šis prietaisas nėra skirtas naudoti asmenims (įskaitant vaikus) su ribotais fiziniais, jutimo arba protiniaissugebėjimais,taippatasmenims,kuriems trūksta patirties bei žinių, išskyrus atvejus, kai šie asmenys yra prižiūrimi arba juos apmoko asmuo, atsakingasužjųsaugą. ● Vaikaituribūtiprižiūrimi,kadnežaistųsuprietaisu. ● Nedėkite užsidegančių, nailoninių ar medžiaginių daiktųšaliair/arbaantkompresoriaus. ● Nevalykite kompresoriaus su degiais skysčiais ar tirpikliais. Valykite tik su drėgnu audeklo gabalėliu, įsitikinus,kadelektroskištukasištrauktasišmaitinimo tinklo. ● Kompresorius skirtas tiekti suspaustą orą. Nenaudokitejokitųdujųsuspaudimui. ● Suspaustasoras,pagamintasšiuokompresoriumi, nenaudotinas farmacijos, maisto, ligoninių sektoriuosearorobalionųužpildymui.Naudojantorą šiemstikslams,jisturibūtispecialiaiapdorojamas (filtruojamas,sausinamas).

Kad nenusidegintumėte, niekada nelieskite cilindro galvutėsdaliųarvamzdžiųdarbometuariškartpojo. PRIVALOMA ŽINOTI

Kad elektros variklis neperkaistų, šis kompresorius skirtas darbui su pertraukomis (nenaudokite daugiaunei25%ciklo.Jeišisorokompresoriusdirba daugiau nei 25% valandos, jo galia yra mažesnė nei oro poreikis. Jungties ar priedo reikalavimai oro srautui turi atitikti kompresoriaus tiekiamo oro kiekį).Perkaitimoatvejuvarikliošiluminiaiatskyrikliai automatiškai atjungia įtampą, kai temperatūra per aukšta. Variklis automatiškai pasileidžia iš naujo, atstačiusnormaliostemperatūrossąlygas.L

A. On/Off (I/O) Jungiklis:Jungiklisyraaktyvinimo mechanizmas,naudojamasįjungtiirišjungti kompresoriui. Kai jungiklis yra nustatytas ant “On”,variklisirsiurblyssuspausorątol,kolbako slėgispasieksviršutiniąjągamyklojenustatytą darbinioslėgioribą.Slėgiuinukritusžemiau gamyklojenustatytosribos,kompresoriusvėl automatiškaiįsijungsirspausorą. B. Rankena kėlimui ir pernešimui. C. Reguliuojamo slėgio matuoklis: Reguliuojamo slėgiomatuoklisrodoslėgį,leidžiamąįišleidimo kanalą,pagalreguliatoriausnustatymus. D. Reguliatoriaus rankenėlė: Reguliatoriaus rankenėlėnaudojamareguliuotioroslėgiui išleidimokanale.Išleidimooroslėgisdidinamas, sukantrankenėlępagallaikrodžiorodyklę, mažinamas,sukantjąpriešlaikrodžiorodyklę. E. Išleidimo vožtuvas:Rutulinisvožtuvas,atidarius išleidžiasusikaupusiądrėgmęišbako. F. Greitoji jungtis: Greitoji jungtis naudojama sujungtiorokanaląsuįrankiu. G. Apsauginis vožtuvas:Apsauginisvožtuvas apsaugoorobakąnuoviršslėgio.Šisvožtuvas gamyklojenustatytasant10bar(145PSI) irnesuveiks,kolbakoslėgisnepasieksšio lygio. Nebandykite reguliuoti ar pašalinti šio apsaugos įtaiso. Bet kokie šio vožtuvo pakeitimai gali sukelti didelės žalos.Jeišiamįtaisuireikiataisymo artechninėspriežiūros,kreipkitėsįįgaliotą aptarnavimocentrą.

Kompresorius yra skirtas gaminti suspaustą orą įrankiams,veikiantiemssuspaustuoru. Prašomeįsidėmėti,kadmūsųįrangąneskirtanaudoti reklamos,prekybosarpramonėstikslams.Naudojant mūsųįrangąreklamai,prekybaiarbapramonei,mūsų garantija nebus taikoma. Įranga gali būti naudojama tik nurodytiems tikslams. Bet koks kitas naudojimas yra laikomas netinkamu naudojimu.Netinkamainaudojantįrangąpatsnaudotojas arbaoperatorius,betnegamintojasbusatsakingasuž padarytąžalą,traumasirvissskitaspasekmes.

Kompresorius yra aprūpintas pagrindiniu kabeliu, su nuo elektrosapsaugančiujungikliu.Šis jungiklis gali būti prijungiamas prie bet kurio 230V ~ 50Hz lizdo, apsaugoto 16 A saugikliu. Prieš pradėdami naudoti mašinąįsitikinkitear pagrindinėsrovėatitinkasrovę, nurodytą įtampos lentelėje. Ilgi jungiamieji kabeliai, ilgintuvai, kabelių ritės ir t.t. gali sumažinti elektros srovę.Taigalistabdytivariklį.Priežemesnėsnei+5°C temperatūros sušalusi variklio sistema gali neleisti paleistivariklį.

● Patikrinkite ar mašina po transportavimo nėra apgadinta. Jei pastebėsite žalą, nedelsiant susisiekitesukompresoriųpristačiusiaįmone. ● Jei kompresorius prijungtas prie elektros šaltinio, o On/Off jungiklis nustatytas ant “ON”, kompresorius pasileis automatiškai. – Niekadanelieskitejudančiųdalių. – Stenkitės, kad kūno dalys, plaukai, drabužiai ir papuošalainebūtųartijudančiųdalių. – Niekada nenaudokite oro kompresoriaus, jei visosapsaugosirgaubtainėrasavovietose. – Niekadanestovėkiteantkompresoriaus. ● Kompresoriuje yra apsauginis vožtuvas, kuris suveikia, jei blogai veikia slėgio jungiklis, kad užtikrintųįrenginiosaugumą. ● Raudona manometro padala rodo maksimalų rezervuarodarbinįslėgį,betnenustatytąslėgį. ● Norint prijungti pneumatinį įrankį prie žarnos, sujungtos su kompresoriumi, būtina užsukti išeinančioišresiveriooroventilįarbareikianaudoti saugias greitąsias jungtis, jungiančias įrankį su žarna.

Naudojant suspaustą orą skirtingiems tikslams (nupūtimas, pneumatiniai įrankiai, lakavimas, plovimas naudojant plovimo skysčius ir t.t) reikia žinoti ir laikytis atskiriems atvejams numatytų normatyvų. ● Niekadaneviršykitemaksimalausleidžiamoslėgio, nurodyto jungčių ar priedų, naudojamų su šiuo kompresoriumi,gamintojo. ● Įsitikinti,kadorosunaudojimasirmaksimalusnorimo naudotipneumatinioįrankioirjungiamųjųvamzdžių (su kompresoriumi) darbo slėgis atitinka slėgio reguliatoriaus nustatytą slėgį bei kompresoriaus tiekiamąorokiekį.L

● Patikrinkite, kad bakas ištuštintas ir jame nėra drėgmėsarnešvarumų. ● Kompresorius turi būti pastatytas šalia dirbančio vartotojo. ● Venkiteilgųoroirelektrostiekimolinijų(ilgintuvų). ● Įsitikinkite, kad įsiurbiamas oras yra sausas ir švarus.

Nestatykitekompresoriausnestabilioseirdrėgnose vietose. ● Kompresoriusgalibūtinaudojamastiktamskirtose vietose(geraventiliacijairtinkamatemperatūranuo +5°C iki +40°C).Tosepatalposenegalibūtidulkių, rūgščių,garų,sprogiųarbadegiųdujų. ● Kompresorius yra sukurtas naudoti sausose patalpose. Draudžiama kompresorių naudoti vietose,kuriosegalibūtipurškiamasvanduo.

3. Prijunkiteorožarnąprieišleidimokanalo.

4. Prijunkite įrenginį prie tinkamai įžeminto elektros

užsidegs,rodydamas,kadkompresoriusįjungtas. Kompresorius automatiškai įsijungs ir išsijungs, palaikydamasbakoslėgį.

6. Nustatykite reguliatoriumi reikiamą įrankiui oro

Dėmesio! Prieš atlikdami priežiūros ir valymo darbus, išjunkitevisusprietaisus. Dėmesio! Palaukite kol kompresorius visiškai atvės. Galite nudegti! Dėmesio! Prieš atlikdami priežiūros ir valymo darbus, išleiskitevisaorąišslėginioindo.

● Apsaugos priemones laikykite kuo toliau nuo nešvarumų ir purvo. Valykite įrangą su švariu skudurėliu arbanupūskite nešvarumus bei dulkes suspaustužemoslėgiooru. ● Mes rekomenduojame jums išvalyti įrenginius iš kart kai baigsite juos naudoti. ● Reguliariai valykite įrenginį drėgnu skudurėliu ir muilu.Nenaudokitevalymopriemoniųirtirpiklių;jie gali pažeisti įrenginio plastikines dalis. Saugokite, kadįįrenginiovidųnepratekėtųvanduo. ● Prieš valymo darbus privalote nuo kompresoriaus atjungti žarną ir purškimo įrankius. Nevalykite kompresoriaus vandeniu arba tirpikliais.

7.2 Bakoištuštinimas

Kondensatas turi būti išleidžiamas kiekvieną dieną, atidarantišleidimovožtuvą(E)(slėgioindoapačioje). Kaip nuleisti bake susidariusią kondensaciją (taisyklingas nuleidimo čiaupo naudojimas - žr. pav. 3):

1. Patikrinti,arkompresoriusyraišjungtas.

2. Laikant už rankenėlės, palenkti kompresorių

nuleidimo čiaupo linkme, taip, kad jis atsirastų žemesnėjepadėtyje.

3. Atsuktinuleidimočiaupą.

5. Užsuktinuleidimočiaupą.

Dėmesio! Slėginio indo vandens kondensatas gali turėti tepalo likučių. Išpilkite kondensato vandenį į saugias,aplinkainekenkiančiasvietas.

7.3 Apsauginisvožtuvas(Gnuor.)

Apsauginė sklendė sumontuota aukščiausiame leistinameslėginioindolygyje.Draudžiamareguliuoti apsauginęsklendęarbaištrauktijoskaištį. Norėdami užtikrinti tinkamą darbą, kaskart įjunkite apsauginįvožtuvą.Traukitežiedąatitinkamajėgatol (kaipparodyta4paveikslėlyje),kolišgirsiteišleidžiamą suslėgtąorą.Tuometžiedąpaleiskite.

Dėmesio! Ištraukitepagrindinįkabelįišjungiklio,išdžiovinkite įrenginį ir kitus pneumatinius įrankius. Išjunkite kompresoriųirįsitikinkite,kadjisyraapsaugotas irjokspašalinisasmuonegalėsjoįjungti. Dėmesio! Kompresorių laikykite tik sausose vietose, jis negalibūtiprieinamaspašaliniamsasmenims.L

Įrankisirjopriedaiyrapagamintiišįvairiųmedžiagų, tokiųkaipmetalasirplastikas.Sugedęprietaisaituri būtipašalintiįspecialias,tokiotipoatliekomsskirtas vietas. Apie tai teiraukitės pardavėjo arba miesto savivaldybės.

9. GALIMI SUTRIKIMAI IR VEIKSMAI JUOS PAŠALINTI

Pastaba:Atjunkiteįtampąirišleiskitebakoslėgįpriešatlikdamibetkokiustaisymoarreguliavimo darbus.

SUTRIKIMAS PRIEŽASTIS VEIKSMAI

Kompresoriuinedirbantišslėgio relėsvožtuvopratekaoras. Kontrolėsvožtuvas,kurisdėl nusidėvėjimoarnešvarumų,esančių antizoliaciniosluoksnio,neatlieka teisingai savo funkcijos. Atsuktikontrolėsvožtuvo šešiakampęgalvutę,išvalyti vidųirspecialųguminįdiskelį(jei susidėvėjęspakeisti).Vėluždėtiir gerai prisukti. Darbonašumosumažėjimas.Dažni įsijungimai.Žemislėgiodydžiai. Per didelis darbo našumas arba gali pradėtikristipapildomosdetalės ir/arbavamzdeliai.Galibūti,kad užsikimšoįsiurbimoltras. Sudėtiįvietassujungimųdetales. Išvalytiarbapakeistiltrą. Kompresorius sustoja ir po keletos minučiųautomatiškaipradedaveikti. Įsijungiaterminėapsauga;priežastis -perkaitovariklis. Išvalytioropraėjimotakus transporteryje.Išvėdintipatalpas. Kompresoriuspokeletosbandymų įsijungti,sustoja. Įsijungiaterminėapsaugadėlvariklio perkaitimo(kištukoatsijungimas darbometu,menkamaitinimo įtampa). Paspaustiįjungimo-išjungimo jungiklį.Išvėdintipatalpą.Palaukti keletąminučiųirkompresorius pasileis automatiškai. Kompresorius nesustoja ir suveikia apsauginisvožtuvas. Nereguliarus kompresoriaus veikimasarbasugedoslėgiorelė. Ištrauktikištukąirkreiptisįpaslaugų centrą. BetkokskitasremontasturibūtiatliktasįgaliotųAptarnaujančiosįmonėsatstovų,naudojanttikoriginaliasdalis. Savavališkaskompresoriausardymas,remontavimaskeliapavojų,osuteiktagarantijanetenkagaliojimo.111
