MANUALE UTENTE D 2001024V STANLEY

IT Manuale istruzioni (Traduzione delle istruzioni originali)

1 - Dati del costruttore
2 - Marchio CE e symbolo RAEE
3 - Modello / Codice /Numero di seri
4-Aria aspirata misurata in (l/min) e (cfm)
5 - Aria resa dal compressore misurata in (l/min) e (cfm)
6 - Pressione massima di esercizio (bar e PSI), capacità del serbatoio (l), giri al minuto (RPM), peso (kg)
7 - Livello di potenza acustica garantito in dB(A); Livello di potenza acustica misurato in dB(A)
8 - Dati elettrici: tensione di alimentazione (V), frequenza (Hz), corrente assorbita (A), potenza in (kW) e (HP)
9 - Fattore di servizio
10-Dichiarazione di origine

11 - Anno di produzione/fabbbricazione

GB Legend:

Leggere attendamente e sono in fondo tutte le informazioni contenate nel manuale utente prima di montare, utilizzare o eseguire operazioni di manutenzione sul compressore d'aria.

Consultare inoltre le seguenti norme per un utilizzo sicuro e prestare la massima attenzione a tutte le avventenze.

Il valore di PRESSIONE ACUSTICA misurato a 4 metri equivale al valore di POTENZA ACUSTICA dichiarato sull'etichetta gialla, posizionata sul compressore, meno 20 dB.

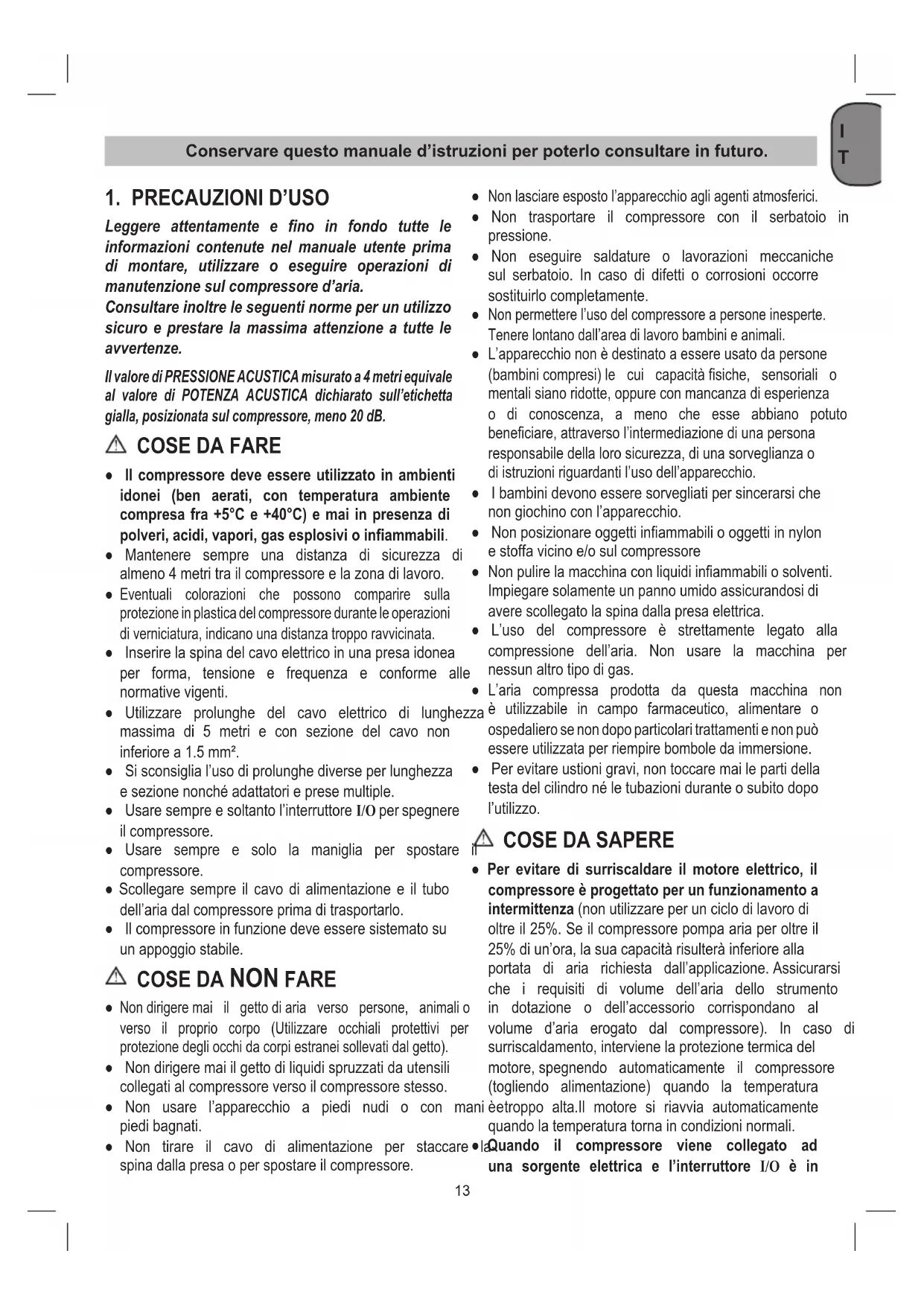

COSE DA FARE

• Il compressore deve essere utilizzato in ambienti idonei (ben aerati, con temperatura ambiente compresa fra +5^ e +40^ ) e mai in presenza di polveri, acidi, vapori, gas esplosivi o inflammabili.
• Mantenere sempre una distanza di sicurezza di almeno 4 metri tra il compressore e la zona di lavoro.
• Eventuali colorazioni che sono comparire sulla protezione in plastica del compressore durante le operazioni di verniciatura, indicano una distanza troppo ravvicinata.
• Inserire la spina del cavo elettrico in una presa idonea per forma, tensione e frequenza e conforme alle normative vigenti.
• Utilizzare prolonghe del cavo elettrico di lunghezza massima di 5 metri e con sezione del cavo non inferiore a 1.5mm^2
• Si sconsiglia l'uso di prolonghe diverse per lunghezza e sezione nonché adattatori e prese multiple.
• Usare sempre e sostanto l'interruttore I/O per spegnere il compressore.
• Usare sempre e solo la maniglia per spostare compressore.
• Scollegare sempre il cavo di alimentazione e il tubo dell'aria dal compressore prima di trasportarlo.
• Il compressore in funzione deve essere sistematico su un appoggio stabile.

COSE DA NON FARE

• Non dirigere mai il getto di aria verso persona, animali o verso il proprio corpo (Utilizzato occhiali protettivi per protezione degli occhi da corpi estranei sollevati dal getto).
  Non dirigere mai il getto di liquidi spruzzati da utensili collegati al compressore verso il compressore stesso.
  Non usare l'apparecchio a piedi nudi o con mani eetroppo alta. Il motore si riavvia automaticamente piedi bagnati. quando la temperatura torna in condizioni normali.
• Non tirare il cavo di alimentazione per staccare •La quando il compressore viene collegato ad spina dalla presa o per spostare il compressore. una sorgente elettrica e l'interruttore I/O è in

• l' quando il compressore viene collegato ad una sorgente elettrica e l'interruttore I/O è in

• Non lasciare esposto l'apparecchio agli agenti atmosferici.
  Non trasportare il compressore con il serbatoio in pressione.

• Non eseguire saldature o lavorazioni meccaniche sul serbatoio. In caso di difetti o corrosioni occorre sostiturlo completeness.
• Non permettere l'uso del compressore a persona inesperte. Tenere lontano dall'area di lavoro bambini e animali.
• L'apparecchio non è destinato a essere usato da persona (bambini compresi) le cui disponà fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, a meno che esse abbiano potuto beneficiare,attraverso l'intermedazione di una persona responsable della loro sicurezza, di una sorvegianza o di istruzioni riguardanti l'uso dell'apparecchio.
• I bambini devono essere sorvegliati per sincerarsi che non giochino con l'apparecchio.
  Non posizionare oggetti infiammabili o oggetti in nylon e stoffa vicino e/o sul compressore
  Non pulire la macchina con liquidi inflammabili o solventi. Impiegare solamente un panno umido assicurandosi di essere scollegato la spina alla presa elettrica.
• L'uso del compressore è strettamente legato alla compressione dell'aria. Non usare la macchina per nessun altro tipo di gas.
• L'aria compressa prodotta da questa macchina non ha zza è utilizzabile in Campo farmaceutico, alimentare o ospedaliero se non dopo particolari trattamenti e non può essere utilizzata per riempire bombole da immersione.
• Per evitare ustioni gravi, non toccare mai le parti della testa del cilindro né le tubazioni durante o subito dopo l'utilizzo.

COSE DA SAPERE

• Per evitare di surriscaldare il motore elettrico, il compressore è progettato per un funzionamento a intermittenza (non utilizzato per un ciclo di lavoro di essere il 25%. Se il compressore pompa aria per essere il 25% di un'ora, la sua attività risulta inferiore alla portata di aria richiesta dall'applicazione. Assicurarsi che i requisiti di volume dell'aria dello strumento in dotazione o dell'accessorio corrispondano al volume d'aria erogato dal compressore). In caso di surriscaldamento, interviene la protezione termica del motore, spegnendo automaticamente il compressore (togliendo alimentazione) quando la temperature è elettrappa alla. Il motore si riavvia automaticamente quando la temperature torna in condizioni normali.

posizione "ON" (acceso), il compressore si avvia automaticamente.

• Non toccare mai le parti in movimento.
• Tenere parti del corpo, capelli, vestiti e gioielli distanza dalle parti in movimento.
  Non utilizzare mai il compressore d'aria se le protezioni e le copertura protettive non sono in posizione corretta.

• Non positioningarsi mai sopra il compressore.

• Il compressore è dotato di una valvola di sicurezza che si attiva in caso di malfunzionamento del pressostato per garantire la sicurezza della macchina.

• La taca rossa del manometro si riferisce alla pressione massima di esercizio del serbatoio. Non si riferisce alla pressione regolata.

• Durante l'opération di montaggio di un utensile è tassativa l'interruzione del flusso d'aria in uscita.

• L'utilizzo dell'aria compressa nei diversi usi previsti li agoniaggio, utensili pneumatici, verniciatura, lavaggio con detergenti solo a base acquosa ecc.) comporta la conoscenza ed il rispetto delle norme previste nei singoli casi.
  Non superare mai la massima pressione consentita raccomandata dal produttore per tutti gli strumenti in dotazione o gli accessori utilizzati con il compressore.
• Verificare che il consumo d'aria e la massima pressione di esercizio dell'utensile pneumatico e dei tubi di collegamento (con il compressore) da impiegare, siano compatibili con la pressione impostata sul regolatore di pressione e con la quantità di aria erogata dal compressore.

2. CARATTERISTICHE (Fig. 1-2)

A. Interruttore I/O: l'interruttore è il meccanismo di attivazione utilizzato per avviare e arrestare il compressore. Quando l'interruttore è "On", il motore e la pompa comprimono aria finché la pressione nel serbatoio non raggiunge il limite superiore della pressione di esercizio impostata in fabbrica. Quando la pressione del serbatoio scende al di sotto della pressione limite impostata in fabbrica, il compressore si riavvia automaticamente per comprimerà aria.
B. Maniglia per sollevamento/spostamento.
C. Manometro aria regolata: Il manometro dell'aria regolata indica il livello di pressione consentito nella linea di scarico secondo le impostazioni del regolatore.
D. Manopola del regolatore di pressione: La manopola del regolatore serve per regolare la pressione dell'aria presente nella linea di scarico. La pressione dell'aria di scarico aumento ruotando la manopola in senso orario, quando diminuisce ruotandola in senso antiorario.
E. Valvola di scarico: Valvola del tipo a sfera che scarica l'umidità dal serbatoio quando viene aperta.
F. Accoppiamento rapido: L'accoppiamento rapido serve per collegare la presa d'aria all'tensile pneumatico.
G. Valvola di sicurezza: La valvola di sicurezza serve per evitare la sovrapressurizzazione dei serbatoi d'aria. Questa valvola viene preimpostata in fabbrica a 10 bar (145 PSI) e non entra in funzione finché la pressione del serbatoio non raggiunge tale livello. Non regolare o eliminare

questo dispositivo di sicurezza. Eventuali modifiche della valvola possono causare lesioni gravi. Se il dispositivo necessita di assistenza o manutenzione, rivolgersi a un centro di assistenza autorizzato.

3. SETTORE D'IMPIEGO

II compressore serve per produrre aria compressa per utensili pneumatici, azionati con aria compressa.

Tenere presente che questi apparecchi non sono stati costrui per l'impiego professionale, artigianale o industriale. Non si assume alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

L'apparecchio deve essere usato solamente per lo scopo a cui è destinato. Ogni altri tipo di utilizzo che esuli da quello previsto, non è considerato un uso conforme. L'utilizzatore/operatore, e non il costruttore, è responsable dei danni e/o delle lesioni di ogni tipo, che eventualmente ne dovessero risultare.

Il compressore è dotato di un cavo di alimentazione con spina con messa a terra. Quest'ultima più venire collegata a qualsiasi presa con messa a terra 230V 50Hz protetta con 16 A. Prima della messa in esercizio fare attenzione che la tensione di rete corrisponda a quella di esercizio indicata sulla targhetta delle caratteristiche dell'apparecchio. I cavi lunghi di alimentazione nonché prolonghe, avvolgicavi, ecc. causano un calo di tensione e possono impedire l'avvio del motore. In caso di basse temperature inferiori a +5^ I'avvio del motore più risultare più difficile.

• Verificare che l'apparecchio non presenti danni trasporto. Comunicare tempestivamente gli eventuali danni rilevati all'impresa trasporti, che ha provveduto alla consegna del compressore.
• Verificare che il serbatoio sia stato svuotato privo di umidità e sporco.
• Il compressore deve essere collocato vicino all'utilizzatore.
• Sono da evitare lunghe condutture dell'aria e lunghe condutture di raccordo (cavi di prolunga).
• Verificare che l'aria assorbita sia asciutta e polvere.
  Non collocare il compressore in una stanza umida o bagnata.
• Il compressore deve essere usato soltanto in luoghi adatti (ben aerati, temperature ambiente +5^ + 40^ ). Il luogo deve essere privo di polvere, acidi, vapori, gas esplosivi o inflammabili.
• Il compressore è adatto per l'uso in luoghi asciutti. L'uso non è concesso nelle zone dove si lavora con spruzzi d'acqua.

6.1 Procedure di avvio

1. Verificare che l'interruttore On/Off (acceso/spento) sia in posizione Off.
2. Verificare che la pressione dell'aria nel serbatoio sia pari a 0 PSI.
3. Collegare il tubo dell'aria sull'accoppiamento rapido.
4. Collegare l'unità ad una presa correttamente messa a terra.
5. Premere l'interruttre On/Off in posizione On. L'interruttre On/Off si accendera perindicare che il compressore è acceso. Il compressore avviare automaticamente il funzionamento a intermittenza permantere costante la pressione nel serbatoio.
6. Regolare il regolatore di pressione secondo l'impostazione richiesta per l'utensile pneumatico.

6.2 Procedure di arresto

1. Premere l'interruttore On/Off in posizione Off.

7. PULIZIA E MANUTENZIONE

Attenzione!

Prima di qualsiasti lavoro di pulizia e di manutenzione.
staccare la spina alla presa di corrente.

Attenzione!

Attendere fino a quando il compressore si sua

completamente raffreddato! Pericolo di uszioni!

Attenzione!

Prima di anni lavoro di pulizia e manutenzione si deve eliminare la pressione del serbatoio!

e7sul Pulizia

• Tenere i dispositivi di protezione il più possibile liberi da polvere e sporco. Strofinare l'apparecchio con un panno pulito o soffiarlo con l'aria compressa a bassa pressione.
• Si consiglia di pulire l'apparecchio subito dopo averlo enziasato.
• Pulire l'apparecchio regolarmente con un panno asciutto ed un po'di sapone. Non usare detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fare attenzione che non possa penetrare dell'acqua all'interno dell'apparecchio.
• Il tubo in gomma e gli utensili pneumatici devono essere separati dal compressore prima della pulizia. Il compressore non deve essere pulito con acqua, solventi ecc.

7.2 Scarico del serbatoio

L'acqua di condensa deve essere scaricata agli giorni aprendo la valvola di scarico (rif. E) (sulla parte inferiore del serbatoio a pressione).

Come scaricare la condensa dal serbatoio (uso corretto del rubinetto di spurgo - fig. 3):

1. Verificare che il compressore sia spento (Off).
2. Tenendolo per la maniglia, inclinare il compressore.
   verso il rubinetto di spurgo in modo che questo si trovi nella posizione più Bassa.
3. Aprire il rubinetto di spurgo.
4. Mantenere il compressore inclinato fino a che tutte la condensa sua fuoriuscita dal serbatoio.
5. Chiudere il rubinetto di spurgo.

Attenzione!

L'acqua di condensa del serbatoio a pressione contiene traccé di olio.

Smaltire l'acqua di condensa in modo rispettoso dell'ambiente in un apposto centro di raccolta.

7.3 Valvola di sicurezza (rif. G)

La valvola di sicurezza è impostata sulla massima pressione consentita per il serbatoio a pressione.

Non è consentito modificare la regolazione della valvola di sicurezza o togliere il sigillo di piombo. La valvola di sicurezza deve essere attivata di quando in quando, in modo che funzioni correttamente in caso di necessità.

Tirare brevamente l'anello (fig. 4) sino a quando si sente l'aria compressa che fuoriesce. Poi rilasciare di nuovo l'anello.

7.4 Conservazione

Attenzione!

Staccare la spina dalla presa di corrente, sfiataré l'apparecchio e tutti gli utensili ad aria compressa adesso collegato. Tenere il compressore in modo tale che non possa essere messo in funzione da persone non autorizzate.

Attenzione!

Tenere il compressore solo in un ambiente asciutto e non accessibile per persona non autorizzate. Non ribaltarlo, conservarlo solo diritto!

8. SMALTIMENTO E RICICLAGGIO

L'apparecchio ed i loro accessori sono fatti di materiali diversi, per es. metallo e plastica.

Consegnare i pezzi difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgersi ad un negotio specializzato o all'amministrazione comunale!

9. POSSIBILI ANOMALIE E RELATIVI INTERVENTI AMMESSI

Note: scollegare il cavo di alimentazione e scaricare la pressione del serbatoio prima di eseguire qualsiasi riparazione o regolazione.

ANOMALIA CAusa INTERVENTO
Perdita di aria dalla valvola del pressostato a compressore fermo.	Valvola di ritegno che, per usura o sporcizia sulla battuta di tenuta, non svolge correttamente la sua funzione.	Svitare la testa esagonale della valvola di ritegno, pulire la sede ed il dischetto di gomma (sostituire se usurato). Rimontare e serrare con cura.
Diminuzione di rendimento. Avviamenti frequenti. Bassi valori di pressione.	Eccessiva richiesta di prestazioni o eventuali perdite dai giunti e/o tubazioni. Possibile filtro di aspirazione intasato.	Sostituire le guarnizioni dei raccordi. pulire o sostituire il filtro.
Il compressore si arresta e riparte autonomamente dopo quale minuto.	Intervento della protezione termica, causa surriscaldamento del motore.	Pulire i passaggi d'aria nel convogliatore. Areare il locale.
Il compressore dopo alcuni tentativi di avviamento si arresta.	Intervento della protezione termica Cause surriscaldamento del motore (disinserzione della spina durante la marcia, scarsa tensione di alimentazione).	Azionare l'interruttore di marcia arresto. Areare il locale. Attenderate alcuni minuti ed il compressore si riavvierà autonomamente.
Il compressore non si arrosta ed interviene la valvola di sicurezza.	Funzionamento non regolare del compressore o rottura del pressostato.	Staccare la spina e rivolgersi al centro assistenza.

Qualsiasi altri intervento devese eseguito dai Centri di Assistenza autorizzati, richiedendo ricambi originali. Manomettere la macchina cui o compromettere la sicurezza e comunique invalida la relativa garanzia.
