KÄYTTÖOHJE D 2001024V STANLEY

Käyttöohjeet (Alkuperäisten ohjeiden käännös)

Kaikki tunnistustiedot, kuten valmistaja, malli, koodi ja sarjanumero löytyvät oppaan viimeisellä sivulla olevasta CE-merkinnästä.

Seuraava vakuutus on liitetty kompressoriin alkuperäisenä kopiona.

TEKNISET TIEDOT: Tiedot löytyvät käyttöoppaan viimeiselle sivulle kiinnitetystä etiketistä

1- Valmistajantiedot

4- Imuilmamitattunayksiköllä(l/min)ja(cfm)

5- Kompressorintuottamailmamitattunayksiköllä(l/min)ja(cfm)

6- Suurinkäyttöpaine(barjaPSI),säiliöntilavuus(l),kierrosluku

minuutissa(RPM),paino(kg)

7- TaattumelutasodB(A)

MitattuäänitehotasodB(A)

8- Sähkötiedot:syöttöjännite(V),taajuus(Hz),virrankulutus(A),

tehoyksiköillä(kW)ja(HP)

10-Alkuperäilmoitus 11-Tuotanto/valmistusvuosi9 GR Λεζάντα:

6- Maksimaalnetöörõhk(baarijaPSI(naelaruuttollikohta)),paagi

Säilytä ohjekirja voidaksesi etsiä siitä tarvittaessa ohjeita

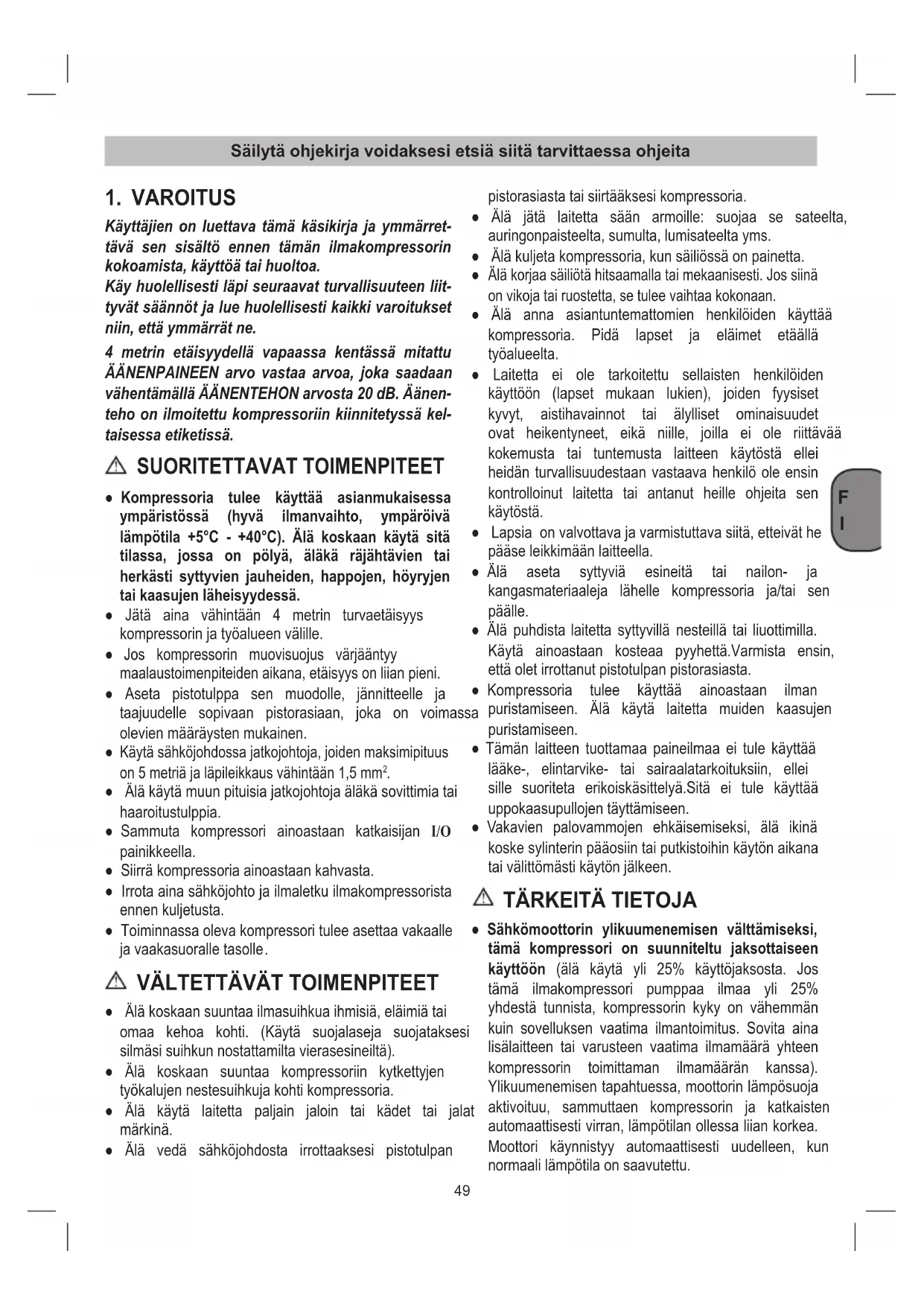

Käyttäjien on luettava tämä käsikirja ja ymmärret- tävä sen sisältö ennen tämän ilmakompressorin kokoamista, käyttöä tai huoltoa. Käy huolellisesti läpi seuraavat turvallisuuteen liit- tyvät säännöt ja lue huolellisesti kaikki varoitukset niin, että ymmärrät ne. 4 metrin etäisyydellä vapaassa kentässä mitattu ÄÄNENPAINEEN arvo vastaa arvoa, joka saadaan vähentämällä ÄÄNENTEHON arvosta 20 dB. Äänen- teho on ilmoitettu kompressoriin kiinnitetyssä kel- taisessa etiketissä. SUORITETTAVAT TOIMENPITEET ● Kompressoria tulee käyttää asianmukaisessa ympäristössä (hyvä ilmanvaihto, ympäröivä lämpötila +5°C - +40°C). Älä koskaan käytä sitä tilassa, jossa on pölyä, äläkä räjähtävien tai herkästi syttyvien jauheiden, happojen, höyryjen tai kaasujen läheisyydessä. ● Jätä aina vähintään 4 metrin turvaetäisyys kompressorin ja työalueen välille.

Jos kompressorin muovisuojus värjääntyy maalaustoimenpiteidenaikana,etäisyysonliianpieni. ● Aseta pistotulppa sen muodolle, jännitteelle ja taajuudelle sopivaan pistorasiaan, joka on voimassa olevien määräysten mukainen.

Käytäsähköjohdossajatkojohtoja,joidenmaksimipituus on5metriäjaläpileikkausvähintään1,5mm

● Äläkäytämuunpituisiajatkojohtojaäläkäsovittimiatai haaroitustulppia. ● Sammuta kompressori ainoastaan katkaisijan I/O painikkeella. ● Siirrä kompressoria ainoastaan kahvasta. ● Irrota aina sähköjohto ja ilmaletku ilmakompressorista ennen kuljetusta. ● Toiminnassa oleva kompressori tulee asettaa vakaalle ja vaakasuoralle tasolle

● Äläkoskaansuuntaailmasuihkuaihmisiä,eläimiätai omaa kehoa kohti. (Käytä suojalaseja suojataksesi silmäsisuihkunnostattamiltavierasesineiltä). ● Älä koskaan suuntaa kompressoriin kytkettyjen työkalujen nestesuihkuja kohti kompressoria. ● Älä käytä laitetta paljain jaloin tai kädet tai jalat märkinä. ● Älä vedä sähköjohdosta irrottaaksesi pistotulpan pistorasiasta tai siirtääksesi kompressoria. ● Älä jätä laitetta sään armoille: suojaa se sateelta, auringonpaisteelta,sumulta,lumisateeltayms. ● Äläkuljetakompressoria,kunsäiliössäonpainetta.

Äläkorjaasäiliötähitsaamallataimekaanisesti.Jossiinä onvikojatairuostetta,setuleevaihtaakokonaan. ● Älä anna asiantuntemattomien henkilöiden käyttää kompressoria. Pidä lapset ja eläimet etäällä työalueelta. ● Laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön (lapset mukaan lukien), joiden fyysiset kyvyt, aistihavainnot tai älylliset ominaisuudet ovat heikentyneet, eikä niille, joilla ei ole riittävää kokemusta tai tuntemusta laitteen käytöstä ellei heidän turvallisuudestaan vastaava henkilö ole ensin kontrolloinut laitetta tai antanut heille ohjeita sen käytöstä. ● Lapsiaonvalvottavajavarmistuttavasiitä,etteiväthe pääse leikkimään laitteella. ● Älä aseta syttyviä esineitä tai nailon- ja kangasmateriaaleja lähelle kompressoria ja/tai sen päälle. ● Älä puhdistalaitetta syttyvillä nesteillätai liuottimilla. Käytä ainoastaan kosteaa pyyhettä.Varmista ensin, että olet irrottanut pistotulpan pistorasiasta. ● Kompressoria tulee käyttää ainoastaan ilman puristamiseen. Älä käytä laitetta muiden kaasujen puristamiseen. ● Tämän laitteen tuottamaa paineilmaa ei tule käyttää lääke-, elintarvike- tai sairaalatarkoituksiin, ellei sille suoriteta erikoiskäsittelyä.Sitä ei tule käyttää uppokaasupullojen täyttämiseen. ● Vakavien palovammojen ehkäisemiseksi, älä ikinä koske sylinterin pääosiin tai putkistoihin käytön aikana tai välittömästi käytön jälkeen.

● Sähkömoottorin ylikuumenemisen välttämiseksi, tämä kompressori on suunniteltu jaksottaiseen käyttöön (älä käytä yli 25% käyttöjaksosta. Jos tämä ilmakompressori pumppaa ilmaa yli 25% yhdestä tunnista, kompressorin kyky on vähemmän kuin sovelluksen vaatima ilmantoimitus. Sovita aina lisälaitteen tai varusteen vaatima ilmamäärä yhteen kompressorin toimittaman ilmamäärän kanssa). Ylikuumenemisentapahtuessa,moottorinlämpösuoja aktivoituu, sammuttaen kompressorin ja katkaisten automaattisestivirran,lämpötilanollessaliiankorkea. Moottori käynnistyy automaattisesti uudelleen, kun normaali lämpötila on saavutettu.50

Painekytkin:Painekytkinonkäynnistysmekanismi, jota käytetään kompressorin käynnistämiseen ja pysäyttämiseen.Kunkytkinonasennossa“On”, moottorijapumppukompressoivatilmaa,kunnes säiliön paine saavuttaa tehdasasetuksena annetun käyttöpaineen ylärajan. Kun säiliön paine laskee alle tehdasasetuksenaannetun“kytkeytymispaineen”, kompressori alkaa automaattisesti kompressoida ilmaa. B. Kädensija nostamiseen/siirtämiseen

C. Säädetty painemittari: Säädetty painemittari osoittaapaineenmäärän,jokaonsallittu poistolinjassa säätölaitteen asetusten mukaan. D. Säätönuppi: Säätönuppia käytetään säätämään poistolinjassa saatavana olevaa ilmanpainetta. Poistoilmanpainetta voidaan lisätä kääntämällä nuppia myötäpäivään ja vähentää kääntämällä nuppia vastapäivään. E. Tyhjennysventtiili: Pallomainen venttiili poistaa avattaessa säiliöstä kosteutta. F. Pikaliitin: Pikaliitintä käytetään ilmalinjan kytkemiseksi työkaluun. G. Turvaventtiili: Turvaventtiili on asetettu välttämään,ettäilmasäiliöihinsyntyyylipaine. Venttiili on esiasetettu tehtaalla arvoon 10 bar (145PSI)eikäsetoimiennenkuinsäiliönpaine saavuttaa tämän paineen. Älä yritä säätää tai poistaa turvavälinettä. Tähän venttiilin tehtävät säätötoimenpiteet saattavat aiheuttaa vakavan loukkaantumisen. Jostämävälinevaatiihuoltoataikorjausta,ota yhteyttä valtuutettuun korjaamoon.

Kompressori on tarkoitettu kehittämään paineilmaa paineilmakäyttöisiä työkaluja varten. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteollisuustai teollisuustarkoituksiin. Emme siksi ota mitään vastuuta vaurioista, jos laitetta käytetäänpienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai näihin verrattavissa olevissa toimissa. Konetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyttö ei ole määräysten mukaista. Kaikista tästä aiheutuvista vahingoista tai loukkaantumisista on vastuussa laitteen omistaja/käyttäjäeikäsuinkaansenvalmistaja.

Kompressorin verkkoliitäntäjohto on varustettu suojakontaktipistokkeella. Sen voi liittää mihin tahansa suojakontaktipistorasiaan 230 V ~ 50 Hz, joka on varustettu 16 A varokkeella. Tarkasta ennen käyttöönottoa, että käytettävissä oleva verkkojännite vastaa laitteen tyyppikilvessä annettua käyttöjännitettä. Pitkät liitäntäjohdot sekä jatkojohdot, johtokelat jne. aiheuttavat jännitehäviötä ja saattavat vaikeuttaa moottorin käynnistymistä. Alhaisissa, alle +5° C lämpötiloissa on moottorin käynnistyminen vaikeaa raskaskulkuisuuden vuoksi. ● Kun kompressori on kytkettynä sähkölähteeseen ja painekytkin on asennossa “ON” (päällä), kompressori käy automaattisesti. – Äläikinäkoskeliikkuviinosiin. – Pidä ruumiinjäsenet, hiukset, asusteet ja korut etäällä liikkuvista osista. – Äläikinäkäytäilmakompressoriailman,ettäkaikki suojukset ja kotelot ovat paikoillaan. – Äläikinäseisokompressorinpäällä. ● Kompressori on varustettu turvaventtiilillä, joka lai- teturvallisuuden vuoksi laukeaa, jos painekytkimeen tulee toimintahäiriö. ● Painemittarinpunainenmerkkiilmoittaasäiliönmak- simikäyttöpaineen. Se ei viittaa säädettyyn painee- seen. ● Kun letkuun, jonka kautta kompressori puhaltaa paineilmaa ulos, liitetään paineilmatyökalu, on ilmavirta letkusta liittämisen ajaksi ehdottomasti katkaistava! ● Paineilmaa voidaan käyttää moniin eri tarkoituksiin (mm. ilman pumppaukseen, paineilmatyökalujen käyttöön, maalaukseen, vesipohjaisilla pesuaineilla pesuun jne.). Kompressorin käyttö edellyttää, että kutakin yksittäistä käyttötarkoitusta koskevat määräykset tunnetaan ja niitä noudatetaan. ● Älä ikinä ylitä valmistajan tämän kompressorin kanssa käytettäville lisävarusteille ja välineille anta- maa maksimiapainetta. ● Varmista,ettäkäytettävänpaineilmatyökalunjaliitos- putkien (kompressorilla) ilmankulutus ja enimmäis- käyttöpaine ovat yhteensopivat paineensäätimeen asetetun paineen ja kompressorin tuottaman ilman määrän kanssa.51

● Tarkasta, onko laitteessa kuljetusvaurioita. Ilmoita mahdoliset vahingot heti kompressorin toimittaneelle huolitsijalle. ● Tarkista,ettäsäiliötonkuivattujaetteiniissäolelikaa tai kosteutta. ● Kompressorituleeasettaakulutuslaitteenlähistölle. ● Onvältettäväpitkiäilmajohtojajapitkiätuontijohtoja (jatkojohtoja). ● Huolehdisiitä,ettäimuilmaonkuivaajapölytöntä. ● Älä asenna kompressoria kosteaan tai märkään ti laan. ● Kompressoria saa käyttää ainoastaan tarkoituksenmukaisissa tiloissa (hyvä tuuletus, ympäristönlämpötila+5°C-+40°C).Käyttötiloissaei saaollapölyätaihappoja,höyryjä,räjähdysalttiitatai helposti syttyviä kaasuja. ● Kompressorisoveltuukäytettäväksikuivissatiloissa. Sitä ei saa käyttää tiloissa, joissa esiintyy myös vesiroiskeita.

6.1 Käynnistysproseduurit

1. Tarkista,ettäOn/Off(päällä/poispäältä)-kytkinon

2. Tarkista,ettäsäiliönilmanpaineon0PSI.

3. Liitä ilmaletku tyhjennyslinjaan.

4. Kytke yksikkö maadoitettuun pistorasiaan.

5. TyönnäOn/Off-kytkinasentoonOn.On/Off-kytkin

syttyy palamaan osoittaen, että kompressori on päällä.Kompressoritoimiiautomaattisestijaksoittain, säilyttääkseen säiliön paineen.

6. Säädä paineensäädin ilmatyökalun vaatimaan

6.2 Sammutusproseduurit

Huomio! Irroita verkkopistoke ennen kaikkia puhdistus- ja huoltotoimia. Huomio! Odota, kunnes tiivistin on jäähtynyt täysin! Palovamman vaara! Huomio! Ennen kaikkia puhdistus- ja huoltotoimia tulee kattila tehdä paineettomaksi.

● Pidä turvalaitteet niin puhtaina pölystä ja liasta kuin suinkin mahdollista. Pyyhi laite puhtaalla rievulla tai puhalla lika pois paineilmalla käyttäen alhaista paineasetusta. ● Suosittelemme laitteen puhdistamista aina heti käytön jälkeen. ● Puhdista laite säännöllisin väliajoin kostealla rievulla käyttäen hieman saippuaa. Älä käytä puhdistusaineitatailiuotteita;nesaattavatsyövyttää laitteenmuoviosia.Huolehdisiitä,etteilaitteensisälle pääse vettä. ● Letku ja ruiskutustyökalut tulee ennen puhdistusta irroittaa kompressorista. Kompressoria ei saa puhdistaavedellä,liuotteillatms.

Lauhdevesi on tyhjennettävä joka päivä avaamalla tyhjennysventtiilin(viiteE)(painesäiliönpohjassa). Lauhdeveden poisto säiliöstä (tyhjennyshanan oikea käyttö - ks. kuva 3):

1. Tarkasta,ettäkompressorionsammutettu.

2. Kahvasta kiinni pitämällä kallista kompressoria

tyhjennyshanaapäinniin,ettäsejääala-asentoon.

3. Aukaise tyhjennyshana.

4. Pidä kompressoria kallistettuna niin kauan, että

lauhdevesi saadaan poistettua.

5. Sulje tyhjennyshana.

Huomio! Painesäiliöstä peräisin olevassa lauhdevedessä on öljynjäämiä. Hävitä lauhdevesi ympäristönsuojelumääräysten mukaan vastaavan keräyspisteen kautta.

7.3 Turvaventtiili (viit. G)

Turvaventtiili on säädetty painesäiliön suurinta sallittua painetta vastaavaksi. Turvaventtiilin säätöä ei saa muuttaa ja siihen pantua sinettiä ei saa ottaa pois. Jotta turvaventtiili toimii hätätilanteessa oikein, tulee se toimentaa kokeeksi aika ajoin. Vedä renkaasta niinvoimakkaasti(ks. kuva 4), ettäkuuletpaineilman purkautuvan. Päästä sitten rengas jälleen irti.

Huomio! Irroita verkkopistoke, poista ilma laitteesta ja kaikista siihen liitetyistä paineilmatyökaluista. Säilytä kompressoria niin, että sitä ei voi ottaa luvattomasti käyttöön.52

Huomio! Säilytä kompressoria vain kuivissa tiloissa poissa sitä mahdollisesti luvatta käyttävien henkilöiden ulottuvilta. Älä kallista laitetta, säilytä se vain pystyasennossa!

8. KÄYTÖSTÄPOISTO JA

UUSIOKÄYTTÖ Laiteonjasenvarusteetonvalmistettuerimateriaaleista, kuten esim. metallista ja muoveista. Toimita vialliset rakenneosat oneglmajätehävitykseen. Tiedustele asiaa alanammattiliikkeestätaikunnanhallitukselta!

9. MAHDOLLISET VIAT JA NIIDEN SALLITUT KORJAUKSET

Huomautus: Irrota virtalähde ja tyhjennä säiliöstä paine ennen korjausten tai säätöjen tekemistä.

Painekatkaisimen venttiilistä vuotaa ilmaa kompressorin ollessa pysähtynyt. Takaiskuventtiili ei toimi asianmukaisesti johtuen kulumisesta tai läpässä olevasta liasta. Ruuvaa irti takaiskuventtiilin kuusiopää,puhdistaistukka jaerikoiskumilevy(vaihda,jos kulunut).Asennatakaisinjakiristä huolellisesti. Tuotonalennus. Tiheät käynnistymiset. Alhaiset painearvot. Liialliset toimintavaatimukset tai vuodotliitoksistaja/taiputkista. Mahdollinen imusuodatin tukossa. Vaihdaliitostentiivisteet,puhdistatai vaihda suodatin. Kompressori pysähtyy ja käynnistyy itsestään uudelleen muutaman minuutin kuluttua. Lämpösuojanlaukeaminen,syynä moottorin ylikuumeneminen. Puhdista kuljettimen ilmakanavat. Ilmastoi tila. Kompressori pysähtyy muutaman käyn-nistysyrityksenjälkeen. Lämpösuojanlaukeaminen, syynä moottorin ylikuumeneminen (pistotulpanirrotuskäynninaikana, vähäinenjännite). Painakäynnistys/pysäytyspainiketta. Ilmastoi tila. Odota muutama minuutti ja kompressori käynnistyy itsestään. Kompressori ei pysähdy ja varoventtiili laukeaa. Kompressori ei toimi asianmukaisesti tai painekatkaisin on rikki. Irrota pistotulppa ja ota yhteys huoltokeskukseen. Kaikki muut mahdolliset toimenpiteet tulee antaa valtuutettujen Huoltokeskusten tehtäväksi. Vaadi aina alkuperäisiä varaosia. Koneen korjaaminen omin päin voi vaarantaa turvallisuutesi ja aiheuttaa takuun raukeamisen.53
