NAVODILA ZA UPORABO D 2001024V STANLEY

Vsi identifikacijski podatki, proizvajalec, model, koda in serijska številka, so navedeni na CE oznaki, ki se nahaja na zadnji strani priročnika.

1- Podatkioproizvajalcu

3- Model/Koda/Serijskaštevilka

7- ZajamčenaravenzvočnemočivdB(A)

IzmerjenaravenzvočnemočivdB(A)

8- Električnipodatki:napajalnanapetost(V),frekvenca(Hz),

porabaelektričnegatoka(A),močv(kW)in(HP)

9- Dejavnik,kivplivanaobratovanje

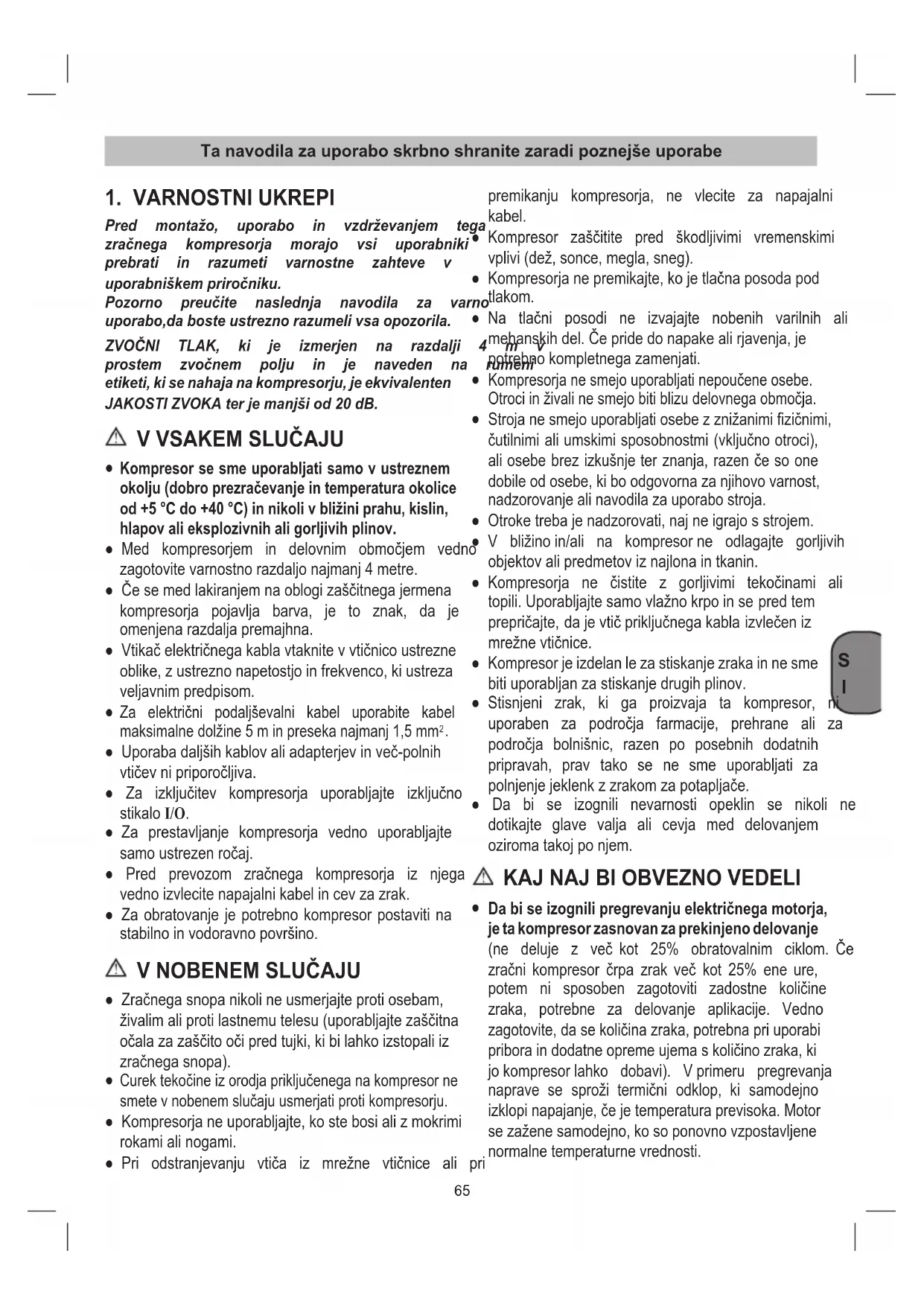

Ta navodila za uporabo skrbno shranite zaradi poznejše uporabe

Pred montažo, uporabo in vzdrževanjem tega zračnega kompresorja morajo vsi uporabniki prebrati in razumeti varnostne zahteve v uporabniškempriročniku. Pozorno preučite naslednja navodila za varno uporabo,da boste ustrezno razumeli vsa opozorila. ZVOČNI TLAK, ki je izmerjen na razdalji 4 m v prostem zvočnem polju in je naveden na rumeni etiketi, ki se nahaja na kompresorju, je ekvivalenten JAKOSTIZVOKAterjemanjšiod20dB.

Kompresor se sme uporabljati samo v ustreznem okolju (dobro prezračevanje in temperatura okolice od +5 °C do +40 °C) in nikoli v bližini prahu, kislin, hlapov ali eksplozivnih ali gorljivih plinov. ● Med kompresorjem in delovnim območjem vedno zagotovite varnostno razdaljo najmanj 4 metre. ● Česemedlakiranjemnaoblogizaščitnegajermena kompresorja pojavlja barva, je to znak, da je omenjena razdalja premajhna. ● Vtikačelektričnegakablavtaknitevvtičnicoustrezne oblike,zustreznonapetostjoinfrekvenco,kiustreza veljavnim predpisom.

Za električni podaljševalni kabel uporabite kabel maksimalnedolžine5minpresekanajmanj1,5mm

● Uporabadaljšihkablovaliadapterjevinveč-polnih vtičevnipriporočljiva. ● Za izključitev kompresorja uporabljajte izključno stikalo I/O. ● Za prestavljanje kompresorja vedno uporabljajte samoustrezenročaj. ● Pred prevozom zračnega kompresorja iz njega vedno izvlecite napajalni kabel in cev za zrak. ● Za obratovanje je potrebno kompresor postaviti na stabilno in vodoravno površino.

● Zračnegasnopanikolineusmerjajteprotiosebam, živalimaliprotilastnemutelesu(uporabljajtezaščitna očalazazaščitoočipredtujki,kibilahkoizstopaliiz zračnegasnopa).

Curektekočineizorodjapriključeneganakompresorne smetevnobenemslučajuusmerjatiprotikompresorju. ● Kompresorjaneuporabljajte,kostebosializmokrimi rokami ali nogami. ● Pri odstranjevanju vtiča iz mrežne vtičnice ali pri premikanju kompresorja, ne vlecite za napajalni kabel. ● Kompresor zaščitite pred škodljivimi vremenskimi vplivi(dež,sonce,megla,sneg). ● Kompresorjanepremikajte,kojetlačnaposodapod tlakom. ● Na tlačni posodi ne izvajajte nobenih varilnih ali mehanskihdel.Čepridedonapakealirjavenja,je potrebno kompletnega zamenjati.

Kompresorjanesmejouporabljatinepoučeneosebe. Otrociinživalinesmejobitiblizudelovnegaobmočja.

Strojanesmejouporabljatiosebezznižanimifizičnimi, čutilnimialiumskimisposobnostmi(vključnootroci), aliosebebrezizkušnjeterznanja,razenčesoone dobileodosebe,kiboodgovornazanjihovovarnost, nadzorovanje ali navodila za uporabo stroja. ● Otroketrebajenadzorovati,najneigrajosstrojem. ● V bližinoin/ali na kompresorne odlagajte gorljivih objektov ali predmetov iz najlona in tkanin. ● Kompresorja ne čistite z gorljivimi tekočinami ali topili.Uporabljajtesamovlažnokrpoinsepredtem prepričajte,dajevtičpriključnegakablaizvlečeniz mrežnevtičnice. ● Kompresor je izdelan le za stiskanje zraka in ne sme biti uporabljan za stiskanje drugih plinov. ● Stisnjeni zrak, ki ga proizvaja ta kompresor, ni uporaben za področja farmacije, prehrane ali za področja bolnišnic, razen po posebnih dodatnih pripravah, prav tako se ne sme uporabljati za polnjenjejeklenkzzrakomzapotapljače. ● Da bi se izognili nevarnosti opeklin se nikoli ne dotikajte glave valja ali cevja med delovanjem oziroma takoj po njem.

Da bi se izognili pregrevanju električnega motorja, je ta kompresor zasnovan za prekinjeno delovanje (ne deluje z več kot 25% obratovalnim ciklom. Če zračni kompresor črpa zrak več kot 25% ene ure, potem ni sposoben zagotoviti zadostne količine zraka, potrebne za delovanje aplikacije. Vedno zagotovite,dasekoličinazraka,potrebnapriuporabi priboraindodatneopremeujemaskoličinozraka,ki jokompresorlahko dobavi). Vprimeru pregrevanja naprave se sproži termični odklop, ki samodejno izklopinapajanje,čejetemperaturaprevisoka.Motor sezaženesamodejno,kosoponovnovzpostavljene normalne temperaturne vrednosti.66

● Ko je kompresor priključen na vir električne energije in je stikalo ''On/Off'' (vklop/izklop) v položaju »On« (vklop), se cikel delovanja kompresorja samodejno zažene.

Nikoli se ne dotikajte gibljivih delov. – Vsedeletelesa,lase,oblekoinnakitdržiteproč od gibljivih delov naprave.

S kompresorjem ne upravljajte brez zaščitnih varovalaliplaščev. – Nikoli ne stojte na kompresorju. ● Kompresorjeopremljenzvarnostnimventilom,kise sproživprimeruokvaretlačnegastikala,dazagotovi varno delovanje naprave.

Rdeča oznaka na indikatorju pritiska kaže najvišji delovni pritisk kompresorja. Ne nanaša se na nastavljeni pritisk.

Predpriključevanjempnevmatskegaorodjanacev stisnjenega zraka povezano s kompresorjem, je potrebno izstopajoči zračni tok iz cevi v vsakem slučajuprekiniti.

Uporaba stisnjenega zraka pri posameznih predvidenih vrstah uporabe (napihovanje, pnevmatsko orodje, lakiranje,pranjes čistilisamona vodniosnovi,itd.), zahtevaposebnaznanjainvposameznihslučajihtudi upoštevanje ustreznih veljavnih predpisov. ● Nikolineprekoračitenajvečjegadovoljenegatlaka, ki ga priporoča proizvajalec dodatne opreme, uporabljene skupaj s tem kompresorjem. ● Potrebnojepreveriti,česeporabazrakainmaksimalni delovni tlak uporabljenega pnevmatskega orodja ter priključnihcevi(skompresorjem),ujematastlakom nastavljenimnaregulatorjutlakainskoličinozraka, ki jo kompresor proizvaja.

2. LASTNOSTI (Slike 1-2)

A. On/Off (I/O) stikalo za za vklop/izklop: Stikalo jemehanizemzaaktiviranje,kiseuporabljaza zagon in zaustavitev kompresorja. Ko je stikalo v položaju»On«(vklop),začnetamotorinčrpalka stiskatizrakdoklertlakvrezervoarjunedoseže zgornje meje tovarniško nastavljenega delovnega tlaka. Ko tlak v rezervoarju pade pod tovarniško nastavljeno''znižanje''tlaka,začnekompresor ponovno stiskati zrak. B. Ročaj za dvigovanje/prenašanje. C. Regulacijski merilnik tlaka: Regulacijski merilnik tlaka prikazuje dovoljeno višino tlaka v odvodni liniji glede na nastavitev regulatorja. D. Regulacijski gumb: Regulacijski gumb se uporabljazanastavitevzračnegatlaka,kijena voljo v odvodni liniji. Tlak odvedenega zraka se povečazvrtenjemgumbavsmeriurinegakazalca in zmanjša z vrtenjem gumba v nasprotni smeri urinega kazalca. E. Izpustni ventil:Kojekrogličniventilodprt,se vlaga(kondenz)odvajaizrezervoarja. F. Hitra spojka: Hitra spojka se uporablja za povezavo med cevjo za zrak in vašim orodjem. G. Varnostni ventil: Varnostni ventil je nastavljen tako,dasepreprečiprekoračitevdelovnega tlakatlačneposodezastisnjenzrak.Taventilje tovarniškonastavljenna10barov(145PSI)in nebodeloval,četlakvrezervoarjunedoseže navedene vrednosti. Varnostnega ventila ne poskušajte sami ročno nastaviti ali odstraniti.. Kakršnokoli prenastavljanje tega ventila lahko povzroči resne poškodbe. Čeventilpotrebuje servisiranjealivzdrževanje,sioglejteseznam pooblaščenihservisnihcentrov.

Kompresorjeopremljenzomrežnimkablomzvarnostnim električnimvtikačem.Tegalahkopriključitenavarnostno vtičnico230V~50Hz,kijezavarovanas16A.Predprvim zagonompazitenato,daseomrežnanapetostujemaz obratovalnonapetostjo,kijenavedenanatablicipodat- kovstroja.Dolgidovodnikabli,kottudielektričnipodaljški, kabelskibobniitd.povzročijoupadnapetostiinlahkopre- prečijozagonmotorja.Prinizkihtemperaturahpod+5°C jezagonmotorjaogroženzaraditežjegadelovanja.67

Preglejte kompresor zaradi eventuelnih poškodb med transportom.Eventuelnepoškodbetakojsporočitetran- sportnemupodjetju,kijeizvršiloizdobavokompresorja. ● Preverite, ali so rezervoarji izpraznjeni, brez prisotnostivlage(kondenza)aliumazanije. ● Kompresornamestitevbližiniporabnika. ● Neuporabljajtedolgihzračnihceviindolgihdovajal- nihcevi(cevnipodaljški).

3. Priključitecevzazraknaodvodnolinijo.

6.2 Postopki izklapljanja

Pozor! Predvsemičistilnimiinvzdrževalnimidelipotegni- te električniomrežnivtikač iz električne omrežne vtičnice. Pozor! Počakajte,dasekompresorpopolnomaohladi!Ne- varnost,daseopečete! Pozor! Predvsakimčiščenjeminvzdrževanjemjepotreb- no izpustiti tlak v kotlu.

● Zaščitnenapravevzdržujtevkarsedačistemstanju. Napravoobrišitezčistokrpoalipaprahinumaza- nijo z naprave izpihajte s komprimiranim zrakom pri nizkem tlaku.

Mipriporočamo,danapravoočistitepovsakiuporabi. ● Napravovrednihčasovnihintervalihočistitezvla- žno krpo in nekaj mazavega mila. Ne uporabljajte čistilnihsredstevalirazredčila;talahkopričnejona- žiratidele,kisoizumetnemase.Pazitenato,dav notranjost narave ne bo mogla priti voda. ● Predčiščenjem je potrebno odklopiti cev in orodje za grizganje od kompresorja. Kompresorja ne smete čistitizvodo,razredčili,ipd.

7.2 Praznjenje rezervoarja

Kondenzacijsko vodo je potrebno vsak dan iztočiti z odprtjemizpustnega ventila(oznakaEnadnutlačne posode). Odvajanje nastalega kondenzata iz rezervoarja (pravilna uporaba odvodne cevi - slika 3): 1.Preverite,dajekompresorizklopljen. 2.Kompresor držite za ročaj ter ga nagnite proti odvodni cevi, tako da leži cev na spodnjem delu stroja. 3.Odpriteodtočnopipo. 4.Kompresor naj bo nagnjen toliko časa, dokler ni rezervoar popolnoma izpraznjen. 5.Zapriteodtočnopipo. Pozor! Kondenzacijska voda iz tlačne posode vsebuje ostanke olja. Kondenzacijsko vodo predajte v ustrezno zbirali- ščeodpadkov.

7.3 Varnostni ventil (nap. G)

Varnostniventiljenastavljennanajvišjitlak,kijedo- voljenvtlačniposodi.Prepovedanojespreminjatina- stavitve na varnostnem ventilu ali pa z njega odstraniti plombo. Da bo varnostni ventil po potrebi deloval pravil- no,ganepotrebnoodčasadočasasprožiti.Potegnite obroček tako močno (slika 4), da boste slišali izpust komprimiranegazraka.Natoobročekspetspustite.

Naprava in njegov pribor so sestavljeni iz različnih materialov,kotn.pr.kovinainumetnamasa.Defektne konstrukcijske dele predajte na deponijo za posebne odpadke.Povprašajtevstrokovnitrgovinialipriobčin- skiupravi!

9. MOŽNE MOTNJE IN USTREZNI UKREPI ZA NJIHOVO ODPRAVLJANJE

Opomba:Predkakršnimikolipopravilialinastavitvaminapajalnikabelnapraveiztakniteizelektrične vtičniceinizpustitetlakizrezervoarja.

Puščanjeizventilatlačnegastikala, ko je kompresor v mirovanju. Proti-povratniventilslabodeluje zaradi izrabljenosti ali zaradi umazanije na tesnilnem mestu. Odvijtešest-roboglavoproti- povratnegaventila,očistiteležiščein specialnogumijastopodložko(čeje izrabljenajozamenjajte).Ponovno namestite in skrbno privijte. Zmanjšanje zmogljivosti. Pogosti zagoni. Nizke vrednosti tlaka. Preverite morebitno preveliko porabo zraka ali morebitna netesna mesta naspojihin/alinacevkah.Lahkoje zamašensesalnilter. Zamenjajtetesnilapriključkov. Očistitealizamenjajtelter. Kompresor se zaustavi in po nekaj minutah samodejno nadaljuje z obratovanjem. Aktiviranjetoplotnezaščite,zaradi pregrevanja motorja. Očistitevstopnamestazrakana kompresorju.Prezračiteprostor. Povečpoizkusihzagona,se kompresor zaustavi. Aktiviranjetoplotnezaščite,zaradi pregrevanjamotorja(snetjevtiča medobratovanjem,premajhna napajalnanapetost). Aktivirajtestikalovključeno/ izključeno.Prezračiteprostor. Počakajtenekajminut,daprične kompresor ponovno sam obratovati. Kompresor se ne zaustavi in aktivira se varnostni ventil. Motnja delovanja kompresorja ali napakanatlačnemstikalu. Izvlecitevtičinpokličiteservisno službo. Vse preostale ukrepe morajo izvršiti pooblaščeni centri servisne službe, z uporabo originalnih nadomestnih delov. Zaradi poseganja v kompresor, lahko negativno vplivate na varnost, prav tako pa tudi ustreznagarancijavvsakemslučajuizgubisvojoveljavnost.H
