BRUKSANVISNING D 2001024V STANLEY

SE Instruktionsmanual (Oversattning av originalinstruktionerna)

SE Teckenförklaring:

1 - Tillverkarens data
2- CE-märke och RAEE symbol
3 - Modell / Kod / Seriennummer
4 - Luftflöde matti (l/min) och (cfm)
5 - Luft frän kompressorn matti (l/min) och (cfm)
6 - Maximalt driftstryck (bar och PSI), tankvolym (l), varv per minut (RPM), vikt (kg)
7 - Garanterad ljugeffektniva i dB(A) Uppmatt ljugeffektniva i dB(A)
8 - Elektriska data: matningsspanning (V), frekvens (Hz), stromforbrukning (A), effekt i (KW) och (HP)
9 - Servicefaktor
10-Ursprungsdeklaration
11-Tillverkningsar

FI Selitykset:

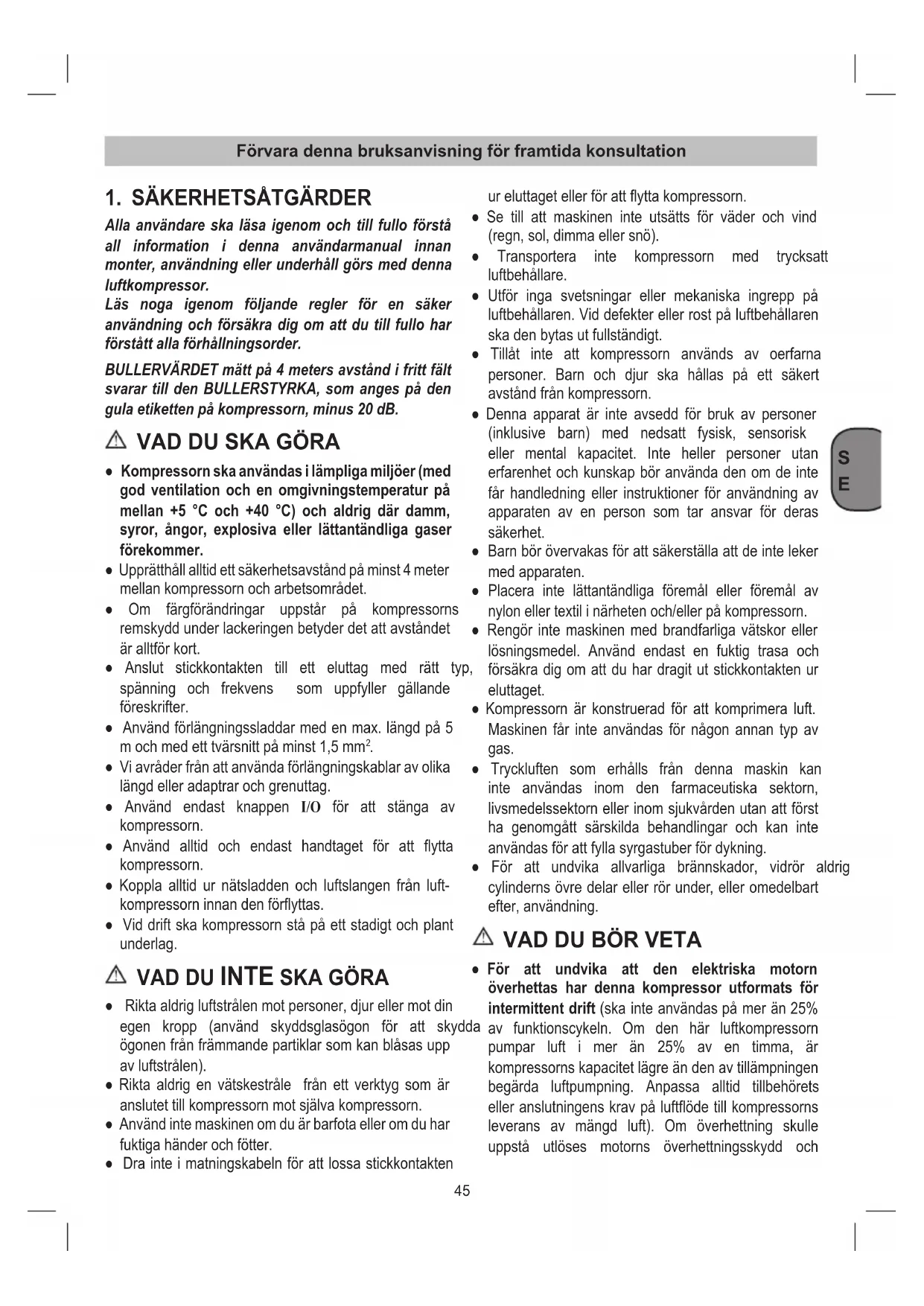

Alla användare skä lasaigenom och till fullo Första all information ienna användarmanual innan monter, använding ell underhäll gös medenna luftkompressor.

Läs noga igenom foljande regler for en saker användning och fösakra dig om att du till fullo har forstatt alla forhällningsorder.

BULLERVARDET matt pa 4 meters avstand i fritt falt svarar till den BULLERSTYRKA, som anges pa den gula etiketten pa kompressorn, minus 20 dB.

VAD DU SKA GÖRA

• Kompressorn ska anvandas i lampliga miljoer (med god ventilation och en omgivningstemperatur p amellan +5^ och +40^) och aldrig dar damm, syror, angor, explosiva eller lattantandliga gaser forekommer.
• Uprätthäll alltid ett sakerhetsavstand på minst 4 meter mellan kompressorn och arbetsområdet.
• Om fängforändringar uppstår på kompressors remskydd under lackeringen betyder det att avständet ar alltför kort.
• Anslut stickkontakten till ett eluttag med ratt typ, spanning och frekvens som uppfyller gallande foreskrifter.
• Använd forlängningsladdar med en max. langd på 5 m och med att tvärsnitt på minst 1,5mm^2
• Vi avråder frän att använda forlängningskablar av olikå langd eller adaptrar ochgrenuttag.
• Använd endast knappen I/O für att stanga av kompressorn.
• Använd alltid och endast handtaget für att flytta kompressorn.
• Koppla alltid ur natsladden och luftslangen fran luftkompressorn innan den forflyttas.
• Vid drift skakompressorn stapaett stadigt och plant underlag.

VAD DU INTE SKA GÖRA

• Rikta aldrig luftstralen mot personer, djur erler mot din egen kropp (använd skyddsglasögon for att skydda ögonen frän främmande partiklar som kan blasas upp av luftstralen).
• Rikta aldrig en vatskestrale franett verktyg som ar anslutet till kompressorn mot sjalva kompressorn.
• Använd inte maskinen om du är barfota eller om du har fuktiga händer och fötter.
• Dra inte i matningskabeln for att lossa stickkontakten

ur eluttaget aller for att flytta kompressorn.

• Se till att maskinen inte utsats for vader och vind (regn, sol, dimma eller snö).
• Transporterainte kompressorn medtrycksatt luftbehallare.
• Utför inga svetsningar eller mekaniska ingrepp på luftbehällaren. Vid defekter eller rost på luftbehällaren skä den bytas ut fullständigt.
• Tillat inte att kompressorn används av oerfarnapersoner. Barn och djur skahallas på ett sakertavstand frän kompressorn.
• Denna apparat ar inte avsedd for bruk av personer (inklusive barn) med nedsatt fysisk, sensorisk erler mental kapacitet. Inte heller personer utan erfarenhet och kunskap bör anvanda den om de inte fär handleding ell instruktioner for användning av apparaten av en person som tar ansvar for deras sakerhet.
  Barn bör overvakas for att sakerställa att de inte leker med apparaten.
• Placerainte lattantandlga foremalller foremal av nylon ellertextil i narheten och/eller paskompressorn.
• Rengör inte maskinen med brandfarliga vätskor aller Lossningsmedel. Använd endast en fuktig trasa och, försakra dig om att du har dragit ut stickkontakten ur eluttaget.
• Kompressorn ar konstruerad for att komprimera Luft. Maskinen fär inte användas for nagoon annan typ av gas.
  Tryckluften som erhälts fränenna maskin kan inte användas inom den pharmaceutiska sektorn, livsmedelssektern aller inom sjukvarden utan att forst ha genomgatt särskilda behandlingar och kan inte användas for att fylla syrgastuber for dykning.
• For att undvika allvariga brännskador, vidrör aldrig cylinderns övre delar eller rör under, eller omedelbart after, användning.

VAD DU BÖR VETA

• För att undvika att den elektriska motorn überhettas harenna kompressor utformats for intermittent drift (ska inte anvandas på mer aan 25% da av funkictionscykeln. Om den har luftkompressorn pumpar luft i mer aan 25% av en timma, ar kompressorns kapacitet lagre aan den av tillampningen begarda luftpumping. Anpassa alltid tillbehorets aller ansluttingens krav på luftflode till kompressorn leverans av mangd luft). Om überhettning skulle uppsta utloses motorns überhettningskydd och

slár automatiskt av effekten nar temperaturen ar for hog. Motor startar om automatiskt nar normala temperaturforhällanden Återställs.

• När kompressorn ar ansluten till en elektrisk källa och tryckströmstellaren star på "ON" (På)-positionen, körenna kompressor cykeln automatiskt.

Vidror aldrig de rroliga delarna.
- Håll alla kroppsdelar, haret, kläderna och smycken på avständ fran de rörliga delarna.
- Använd aldrig luftkompressornutan alla dess skydd och höljen pól plats.
- Stå aldrig på kompressorn.

• Kompressorn År utrustad med en sakerhetsventil som aktiveras vid eventuell felfunktion på tryckströmstellaren, detta for att garantera maskinens sakerhet.

• Det roda strecket på manometern indikerar maximal driftstryck for tanken. Det gäller inte det installda trycket.

• Vid anslutning av ett tryckluftsverktyg till ett tryckluftsr frän kompressorn ar det absolut nödvändigt att avbryta luftflödet frän tryckluftsröret.

• Vid användning av tryckluft für olika användningsområden (luftpumpning, tryckluftsverktyg, lackering, rengöring med vattenbaserade rengöringsmedel o.s.v.) maste användaren respektera och ha goda kunskaper om gällandes sakerhetsföreskrifter for varje användningsområde.
• Overskrid aldrig det maximalt tillatna trycket som rekommenderats av tilverkaren for eventuella ansluttingar aller tillbehör som används medenna kompressor.
• Kontrollera att luftfürbruk och max driftstryck for verktyget och for anslutningsroren (med kompressorn) stämmer med inställningen på tryckregulatorn och med kompressorns prestationer.

2. INNEHÄLLER (Bilder 1-2)

A. Tryckströmställare: Tryckströmställaren ar den mekanism med vilken kompressorn startas och stoppas. När strömställen stared på "On", komprimerar motors och pumpen luft tills tankens tryck uppnár det övre fabriksiinställda gränsvärdet for drifttryck. När trycket falter under det fabriksiinställa värdet für "utlösnings" tryck startup kompressorn ingen automatiskt att komprimera luft.

B. Handtag for lyft /forflyttning.

C. Reglerad tryckmätare: Den reglerade tryckmätaren indikerar mängden tryck som tillats på utloppsinjen i enliget med regulatörns inställning.
D. Regulatorratt: Regulatorratten används für att justera det lufttryck som ar disponibelt für utloppsinjen. Utloppets lufttryck ökas om man vrider ratten medsols och minskar om man vrider den motsols.
E. Tömningsventil: Kulventil som dränerar fukten fran tanken dä den ar öppen.
F. Snabbkoppling: Snabbkopplingen används für att ansluta luftledningen till ditt verktyg.
G. Sakerhetsventil: Sakerhetsventilen ar installd for att undvika overtryck i lufttankarna. Denna ventil har ställts in pa fabriken pa 10 bar (145 PSI) och fungerar inte om inte trycket i tanken uppnár detta tryck. Forsok inte justera eller elimineraenna sakerhetsanordning.

Eventuella andringar som gors pa denna ventil kan orsaka allvarlga skador. Om denna anordning kraver service allerhall kontakta ett auktoriserat servicecentrum.

3. ANVÄNDNINGSOMRÅDE

Kompressorn används für att generera tryckluft till tryckluftsdrivna verktyg.

Tänk på att vår produiter endast fär användast till ändamålsenigt syfte och inte har konstruerats for yrkesmässig, hantverkmässig eller industriell användning. Vi ger)darför ingen garanti omprodukten ska anvandas inom yrkesmässiga, hantverkmässiga eller industriella verksamheter erler vid liknande aktivitet.

Maskinen fär endast användas till sitt avsedda andamål. Användninger som sträcker sig utöver detta användningsområde ar ej ändamålseniga. För materialskador eller persorskador som resulterar av södan användning ansvarar användaren/operatoren själv. Tillverkaren patar sig inget ansvar.

4. NÄTANSLUTNING

Kompressorn ar utrustad med en nätkabel med jordad kontakt. Denna kan anslutas till ett valfritt jordat vagguttag 230V ~ 50 Hz som har kopplats till en 16 A sakring. Innan du anvander maskinen, kontrollera att natspanninger stämmer overens med uppgifternasom anges pa maskinens markskylt. Langa tilledningar somt forlangninger, kabeltrummor osv. fororsakar

spänningsfall och kan forhindra att motorn startar upp. Vid laga temperaturer under +5^ finns det risk for att motorn inte kan starta upp pga. trog gang.

5. PROCEDURER INNAN START

• Kontrollera kompressorn for transportskador. Eventuella skador ske omedelbart rapporteras till det transportforetag som levererade kompressorn.
• Kontrollera att tanken har toms och utan fukt smuts.
• Uppställningen av kompressorn bör vara i narheten av forbrukaren.
• Undvik lang luftledning oh lanya till-ledninger (forlangninger).
• Se till att insugningsluften ar torr och dammfri.
• Ställ inte upp kompressorn i ett fuktigt eller utrémme.
• Kompressorn fär endast användas i lampliga utrymmen (tillräcklig ventilation, omgivningstemperatur +5^ - +40^ ). Utrymmet fär inte innehälla damm, syra, Angela, eller explosiva eller brännbara gaser.
• Kompressorn ar lamplig for anvandning i torra utrymen. Det ar inte tillatet att anvanda kompressorn inom omraden dar sprutvatten anvands.

6. DRIFTSINSTRUKTIONER

6.1 Startprocedureer

1. Kontrollera att On/Off (På/Av) brytaren står på laget.
2. Kontrollera att lufttrycket i tanken ar pa 0 PSI.
3. Anslut luftslangen till utsläppsinjen.
4. Satt i enhances i ett ordentligt jordat uttag.
5. Ställ On/Off brytaren på On. On/Off brytarenalands for att indikera att kompressorn ar på. Kompressorn böjar automatiskt fungera av och på for att behalla trycket i tanken.
6. Juster tryckregulatorn till den ratta tryckinstallningen som kravs for luftverktyget.

6.2 Procedure for avstängning

1 Ställt On/Off brytaren på Off-laget.

7. RENGÖRING OCH UNDERHÄLL

Obs!

Dra alltid ut stickkontakten fore alla rengöringsoch underhällsarbeten.

Obs!

Vänta tills kompressorn har svalnat helt! Risk for brännskador!

Obs!

Töm kärlet pa tryck inför rengöring och underhall.

7.1 Rengöring

Hall skyddsanordningarna i sa damm- och smutsfritt och skick som mojligt. Torka av maskinen med en ren duk ell er blas av den med tryckluft med svagt tryck.
- Vi rekommenderar att du rengör maskinen after varje användningstillfällie.
- Rengör maskinen med jämna mellanrum med en fuktig duk och en aning sapa. Använd inga rengörings-ller losningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre.
- Slangen och sprutverktygen måste koplas loss fran kompressorn innan rengöringen utförs. Kompressorn fär inte rengöras med vatten, Lossningsmedel eller liknande.

7.2 Tömning av tank

Kondensvattnet mäste tommas ut varje dag, detta gös genom att man öppnar tomningsventilen (ref. E) (pà botten av tryckbehällaren).

Hur att tomma ut fuktigheten fran tanken (en korrekt anvandning av avtappningskranen - figur 3):

1. Kontrollera att kompressoren ar avstangd.

Q!t-Behalla handtaget, luta kompressoren mot avtappnigskranen sa att det star på ett vertikalt lage.

1. Oppna avtappnigskranen.
2. Behalla kompressoren lutande tills fuktigheten kan fullständigt avlagnas.
3. Stang avtappnigskranen.

Kondensvattnet i tryckbehällaren innehäller oljerester. Lämna in kondensvattnet på miljövänligt sätt tillett godkant insamlingsstalle.

7.3 Sakerhetsventil (ref. G)

Sakerhetsventilen har ställts in på tryckbehällarens högsta tillatna tryck. Det ar inte tillatet att andra på sakerhetsventilens INSTALLING erer att ta bort plomberingen. For att garantera att sakerhetsventilen fungerar ratt nar den behövs, ska den aktiveras med jämna mellanrum. Dra kraftigt i ringen tills du hor hur tryckluft slapps ut (figur 4). Slapp sedan ringen.

7.4 Forvaring

Obs!

Dra ut stickkontakten, avlufta maskinen och alla anslutna tryckluftsdrivna verktyg. Ställ undan kompressorn sa att den inte kan tas i drift av obehöriga personer.

Obs!

Förvara kompressorn endast i torr omgivning utom räckhäll for obehöriga personer. Förvara inte kompressorn i lutat skick utan endast stäende!

8. SKROTNING OCH ÅTERVINNING

Produkten och tillbehören bestär av olica material som tex metaller och plaster. Lämna in defekta componentert till mitt godkant insamlingsställe i din kommun. Hör after med din kommun ell er med forsäljaren i din specialbutik.

9. FELSÖKNING OCH ÅTGÄRDER

Anmärkningar: Koppla ur strömtillförseln och töm tanken innanlevision form av reparation aller justering uftörs.

FEL ORSAK ÅTGÄRD
Luftläckage是从tryckvaktensventil med stillastående kompressor.	Backventiler fungerar inte korrekt p.g.a. slitage aller smuts på tätningsstoppet.	Skruva ur backventilens sexkantshuvud, rengör sätet och gummiskivan (byt ut gummiskivan om den är utslitten). Ätermontera och dra Åt ordentlich.
Försämrad kapacitet. Täta starter. Låga tryckvärden.	Intensiv använding aller eventuella Lackage From Kopplingar och/eller slangar. Igensatt insugsfilter.	Byt ut kopplingarnas packningar. Rengör erller byt ut filtret.
Kompressorn stannar och Återstartar automatiskt after nagra minutes.	Utlösning av overhettningskyddet p.g.a. overhettning av motorn.	Rengör ventilationshålen i smlingsröret. Vädra lokalen.
Kompressorn stannar after nagra startförsök.	Ingrepp av overhettningskyddet p.g.a. overhettning av motorn (urkoppling av kontakten under drift, svag matnings spänning).	Slå till tryckvaktens knapp. Vädra lokalen. Vänta nagra minutes och kompressorn Återstartar automatiskt.
Kompressorn stannar inte och säkerhets - ventilen ingripers.	Driftfel på kompressorn aller defekt tryckvakt.	Dra ur kontakten och vänd dig till serviceverkstaden.

Alla övriga typ er ingrepp maste goras vid auktoriserade serviceverkstäder och med användning av originalreservdilar. Mixring med maskinen kan äventyra maskinens sakerhet och medfor att garantin upphör att gälla.
