Brugsanvisning (Oversættelse af den originale vejledning)

Alle identifikationsoplysninger: Producent, model, kode og serienummer findes på CE-mærkaten, der er anbragt på sidste side i denne manual.

Denne erklæring vedlægges kompressoren i førsteeksemplar.

TEKNISKE DATA:Semærkaten,derersatpåsidstesideaf denne manual

2- CE-mærkningogWEEE-symbol

5- Afgivetluftmængdei(l/min)og(cfm)

6- Maks.arbejdstryk(barogPSI),tankstørrelse(l),omdrejninger

pr.minut(RPM),vægt(kg)

8- Elektriskedata:spænding(V),frekvens(Hz),strømforbrug(A),

Opbevar denne brugsanvisning således, at det altid er muligt at indhente oplysninger på et senere tidspunkt

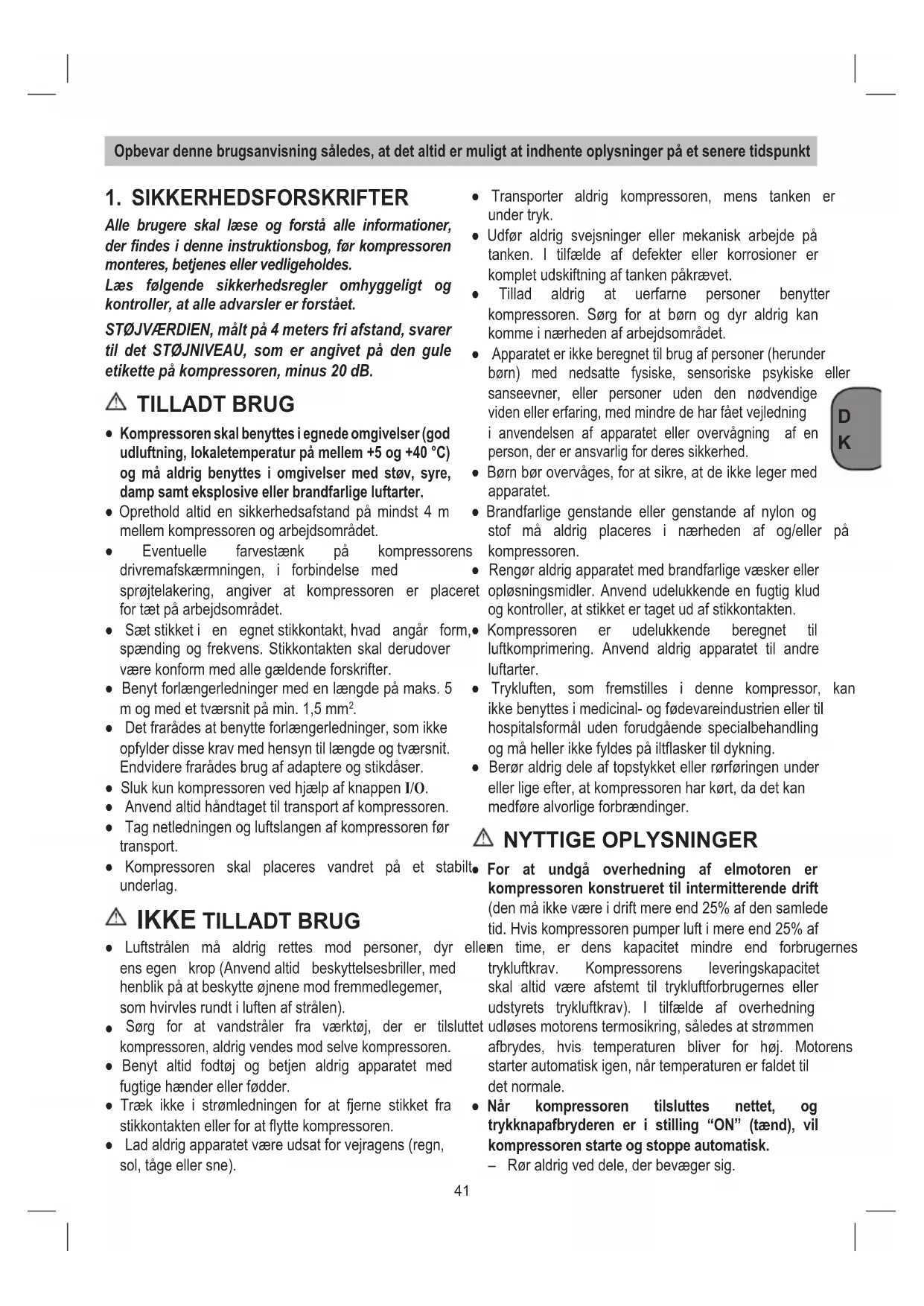

1. SIKKERHEDSFORSKRIFTER

Alle brugere skal læse og forstå alle informationer, der findes i denne instruktionsbog, før kompressoren monteres, betjenes eller vedligeholdes. Læs følgende sikkerhedsregler omhyggeligt og kontroller, at alle advarsler er forstået. STØJVÆRDIEN, målt på 4 meters fri afstand, svarer til det STØJNIVEAU, som er angivet på den gule etikette på kompressoren, minus 20 dB. TILLADT BRUG

Kompressoren skal benyttes i egnede omgivelser (god udluftning, lokaletemperatur på mellem +5 og +40 °C) og må aldrig benyttes i omgivelser med støv, syre, damp samt eksplosive eller brandfarlige luftarter. ● Oprethold altid en sikkerhedsafstand på mindst 4 m mellem kompressoren og arbejdsområdet. ● Eventuelle farvestænk på kompressorens drivremafskærmningen, i forbindelse med sprøjtelakering, angiver at kompressoren er placeret for tæt på arbejdsområdet. ● Sætstikketi en egnetstikkontakt,hvad angår form, spænding og frekvens. Stikkontakten skal derudover være konform med alle gældende forskrifter. ● Benyt forlængerledninger med en længde på maks. 5 mogmedettværsnitpåmin.1,5mm

● Detfrarådesatbenytteforlængerledninger,somikke opfylder disse krav med hensyn til længde og tværsnit. Endvidere frarådes brug af adaptere og stikdåser. ● Sluk kun kompressoren ved hjælp af knappen I/O. ● Anvendaltidhåndtagettiltransportafkompressoren. ● Tagnetledningenogluftslangenafkompressorenfør transport. ● Kompressoren skal placeres vandret på et stabilt underlag.

● Luftstrålen må aldrig rettes mod personer, dyr eller ensegen krop(Anvendaltid beskyttelsesbriller,med henblikpåatbeskytteøjnenemodfremmedlegemer, somhvirvlesrundtiluftenafstrålen).

Sørg for at vandstråler fra værktøj, der er tilsluttet kompressoren,aldrigvendesmodselvekompressoren. ● Benyt altid fodtøj og betjen aldrig apparatet med fugtige hænder eller fødder. ● Træk ikke i strømledningen for at fjerne stikket fra stikkontakten eller for at flytte kompressoren. ● Ladaldrigapparatetværeudsatforvejragens(regn, sol,tågeellersne). ● Transporter aldrig kompressoren, mens tanken er under tryk. ● Udfør aldrig svejsninger eller mekanisk arbejde på tanken. I tilfælde af defekter eller korrosioner er komplet udskiftning af tanken påkrævet. ● Tillad aldrig at uerfarne personer benytter kompressoren. Sørg for at børn og dyr aldrig kan komme i nærheden af arbejdsområdet.

Apparateterikkeberegnettilbrugafpersoner(herunder børn) med nedsatte fysiske, sensoriske psykiske eller sanseevner, eller personer uden den nødvendige videnellererfaring,medmindredeharfåetvejledning i anvendelsen af apparatet eller overvågning af en person,dereransvarligforderessikkerhed. ● Børnbørovervåges,foratsikre,atdeikkelegermed apparatet. ● Brandfarlige genstande eller genstande af nylon og stof må aldrig placeres i nærheden af og/eller på kompressoren.

Rengør aldrig apparatet med brandfarlige væsker eller opløsningsmidler. Anvend udelukkende en fugtig klud ogkontroller,atstikketertagetudafstikkontakten. ● Kompressoren er udelukkende beregnet til luftkomprimering. Anvend aldrig apparatet til andre luftarter. ● Trykluften, som fremstilles i denne kompressor, kan ikkebenyttesimedicinal-ogfødevareindustrienellertil hospitalsformål uden forudgående specialbehandling og må heller ikke fyldes på iltflasker til dykning. ● Berør aldrig dele af topstykket eller rørføringen under ellerligeefter,atkompressorenharkørt,dadetkan medføre alvorlige forbrændinger. NYTTIGE OPLYSNINGER ● For at undgå overhedning af elmotoren er kompressoren konstrueret til intermitterende drift (denmåikkeværeidriftmereend25%afdensamlede tid. Hvis kompressoren pumper luft i mere end 25% af en time, er dens kapacitet mindre end forbrugernes trykluftkrav. Kompressorens leveringskapacitet skal altid være afstemt til trykluftforbrugernes eller udstyrets trykluftkrav). I tilfælde af overhedning udløsesmotorenstermosikring,såledesatstrømmen afbrydes, hvis temperaturen bliver for høj. Motorens starterautomatiskigen,nårtemperaturenerfaldettil det normale. ● Når kompressoren tilsluttes nettet, og trykknapafbryderen er i stilling “ON” (tænd), vil kompressoren starte og stoppe automatisk.

Røraldrigveddele,derbevægersig.42

Manometer for udgangstryk: Manometret forudgangstrykangiverdettryk,derledesudi udløbsledningen,ogsomerindstilletpåregulatoren. D. Regulatorgreb: Regulatorgrebet benyttes til at indstilledettryk,derledestiludløbsledningen. Udløbstrykketforøgesvedatdrejegrebetmeduret, og det reduceres ved at dreje grebet mod uret. E. Aftapningsventil:Kugleventil,derbenyttestilat tappe kondensvand af beholderen. F. Lynkobling: Lynkoblingen bruges til at tilslutte luftslangen fra værktøjet. G. Sikkerhedsventil: Sikkerhedsventilen er indstillet til at undgå overtryk i trykluftbeholderen. Ventilen er fra fabrikkenindstillettil10bar(145PSI),ogdentræder ikkeifunktion,medmindrebeholdertrykketnårop på denne værdi. Forsøg ikke at justere på denne sikkerhedsanordning eller sætte den ud af funktion. Evt. justering af ventilen kan medføre alvorlige personskader. Hvis denne anordning kræver serviceellervedligeholdelse,skaldetudføresafet autoriseret Service Center.

3. ANVENDELSESOMRÅDE

Kompressoren er beregnet til tilvejebringelse af trykluft til trykluftsdrevet værktøj. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug.Vifraskriverosethvertansvar,såfremtproduktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed. Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vifraskriverosethvertansvarforskader, det være sig på personer eller materiel, som måtte opståsomfølgeaf,atmaskinenikkeerblevetanvendt korrekt.Ansvaretbæresaleneafbrugeren/ejeren.

Kompressoren er udstyret med netledning med beskyttelseskontaktstik. Denne kan tilsluttes enhver forskriftsmæssigt installeret stikdåse 230V ~ 50 Hz, somersikretmed 16A. Kontroller, inden du tænder, at netspændingen svarer til driftsspændingen, således som angivet på kompressorens mærkeplade. Lange tilledninger samt forlængere, kabeltromler osv. forårsager spændingsfald og kan forhindre, at motoren starter. Lave temperaturer under +5°C kan besværliggøre motorstart p.g.a. træg gang.

● Kontrollér apparatet for transportskader. Eventuelle skader skal straks meldes til transportfirmaet som leverede kompressoren. ● Kontroller,atbeholderenertømtforvandogerfrifor fugtighed og snavs. – Holdallelegemsdele,hår,beklædningogsmykker bortefradele,derbevægersig. – Kompressoren må aldrig køre, uden at alle afskærmninger og dækplader er på plads. – Stå aldrig på kompressoren. ● Kompressorenharensikkerhedsventil,somudløses, hvis trykknapafbryderen er defekt, således at maskinens sikkerhed opretholdes. ● Den røde streg på manometrene angiver tankens maksimale arbejdstryk. Det viser ikke det indstillede tryk for kompressoren. ● Under tilslutning af et pneumatisk værktøj til en trykluftsslange,derudlederluftfrakompressoren,er det påkrævet at afbryde selve luftstrømmen i slangen. ● Brug af trykluft til de forskellige forudsete anvendelsesformer (oppumpning, trykluftsværktøj, sprøjtelakering, afvaskning med vandbaserede rengøringsmidler osv.) forudsætter kendskab til og overholdelse af de enkelte tilfældes, gældende forskrifter. ● Overskrid aldrig det maksimalt tilladte lufttryk, som angivetaffabrikantenafdeforbrugereogdetudstyr, der benyttes sammen med kompressoren. ● Kontroller at det pneumatiske værktøjs og tilslutningsledningerne(medkompressoren)luftforbrug og max driftstryk stemmer overens med indstillingen på trykregulatoren og med den luftmængde, der leveres af kompressoren.43

● Opstillingen af kompressoren bør ske i nærheden af forbrugeren. ● Lang luftledning og lange tilledninger (forlængere) skal undgåes. ● Sørg for tør og støvfri indsugningsluft. ● Opstil ikke kompressoren i et fugtigt eller vådt rum. ● Kompressoren må kun anvendes i dertil egnede rum(godtventilerede,omgivendetemperatur+5°C- +40°C). Der må ikke være støv, syrer, dampe, eksplosive eller brændbare gasser i rummet. ● Kompressoren er beregnet til anvendelse i tørre rum. Denmåikkeanvendesiområder,hvorderarbejdes med stænkvand.

1. Kontroller, at On/Off (tænd/sluk)-afbryderen er i

3. Tilslut luftslangen til udløbsstudsen.

4. Sæt stikket i en stikdåse med jord.

5. Tryk On/Off-afbryderen til stilling On. On/Off-

afbryderenlyserforatindikere,atkompressorener tændt. Kompressoren starter og stopper automatisk for at opretholde trykket i beholderen.

RENGØRING Vigtigt! Træk stikket ud af stikkontakten inden rengørings- og vedligeholdelsesarbejde påbegyndes. Vigtigt! Vent,indtilkompressorenerkøletheltned!Farefor forbrænding! Vigtigt! Kedlen skal gøres trykløs inden rengørings- og vedligeholdelsesarbejder.

Hold så vidt muligt beskyttelsesanordninger fri for støv og snavs. Tør kompressoren af med en ren klud,ellerforetagtrykluftudblæsningunderlavttryk. ● Vianbefaler,at kompressoren rengøreshver gang efter brug.

Rengør af og til kompressoren med en fugtig klud oglidtblødsæbe.Undgåbrugafrengørings-eller opløsningsmiddel, da det vil kunne ødelægge kompressorens kunststofdele. Sørg for, at der ikke kan trænge vand ind i kompressorens indvendige dele.

Slange og sprøjteværktøj skal tages ud af kompressoren inden rengøring. Kompressoren må ikkerengøresmedvand,opløsningsmidlero.lign.

7.2 Vandaftapning af beholder

Kondensvandet skal aftappes dagligt ved at åbne aftapningsventilen (pos. E) (i bunden af trykluftbeholderen). Sådan tømmes kondensvandet fra beholderen (korrekt brug af afløbshanen - fig. 3):

1. Kontroller,atkompressorenerslukket.

2. Ved brug af håndtaget, sænk kompressoren mod

afløbshanen så den befindes i den laveste position.

3. Åbn for afløbshanen.

4. Kompressoren skal stadig sænkes indtil hele

kondensvandet er løbet ud af beholderen.

5. Luk for afløbshanen.

Vigtigt! Kondensvandet fra trykbeholderen indeholder rester af olie. Kondensvandet skal bortskaffes ifølge miljøforskrifterne (miljødepot).

7.3 Sikkerhedsventil (henv. G)

Sikkerhedsventilen er indstillet til det maksimalt tilladte tryk på trykbeholderen. Det er ikke tilladt at justere på sikkerhedsventilen eller fjerne plomben. Sikkerhedsventilenskalafogtilaktiveres;detteforat sikre en konstant funktionsevne. Træk kraftigt i ringen (fig.4),sådutydeligthørertrykluftensiveud.Bagefter slipper du ringen igen.

Vigtigt! Træk stikket ud af stikkontakten, udluft kompressoren og alle tilsluttede trykluftsværktøjer. Placer kompressoren således, at den ikke kan tages i brug af uvedkommende. Vigtigt! Kompressoren skal opbevares i tørre omgivelser, hvor uvedkommende ikke har nogen adgang. Vend den ikke om; skal opbevares stående!44

Ethvert andet indgreb skal udføres af et af de autoriserede assistancecentre, idet originale reservedele er påkrævede. Maskinsikkerheden kan kompromitteres og garantien bortfalder automatisk hvis der udføres maskinændringer.

GENANVENDELSE Maskinen og dens tilbehør består af forskellige materialer,f.eks.metalogplast.Defektekomponenter skal kasseres ifølge miljøforskrifterne og må ikke smides ud som almindeligt husholdningsaffald. Hvis du eritvivl:Spørgdinforhandler,ellerforhørdighosdin kommune!

9. MULIGE FEJL OG AFHJÆLPNING

Bemærk: Afbryd strømmen og tøm trykluftbeholderen, før der foretages reparationer eller justeringer.

FEJL ÅRSAG AFHJÆLPNING

Luftlækage fra ventilen i trykafbryderen,nårkompressorener standset. Tilbageslagsventilen fungerer ikke korrekt pga. slitage eller store mængder snavs på forseglingsstoppet. Løsn den forreste sekskantede del aftilbageslagsventilen,rengørsædet ogdensærligegummiskive(udskift den,hvisdenerslidt).Montérdelene på ny og fastspænd omhyggeligt. Reduktion af ydelse. Hyppige starter. Lave trykværdier. For intensiv brug eller eventuelle lækagerfrasamlingerog/eller slanger. Rengør det tilstoppede sugelter. Udskift koblingernes pakninger. Rengørellerudskiftlteret. Kompressoren afbrydes og starter automatisk efter et par minutter. Udløsning af den termiske sikring pga. overophedning af motoren. Rengør luftpassagerne i manifolden. Udluft lokalet. Kompressoren afbrydes efter et par startforsøg. Udløsning af den termiske sikring pga. overophedning af motoren (fjernelseafstikketiforbindelsemed drift,lavforsyningsspænding). Betjen trykafbryderens knap. Udluft lokalet. Vent et par minutter. Herefter starter kompressoren selv. Kompressoren afbrydes ikke og sikkerhedsventilen udløses. Funktionsforstyrrelser i kompressoren eller defekt i trykafbryder. Fjern stikket fra stikkontakten og kontakt servicecenteret.45
