MODE D'EMPLOI GSN 9021 RK Professional BOSCH

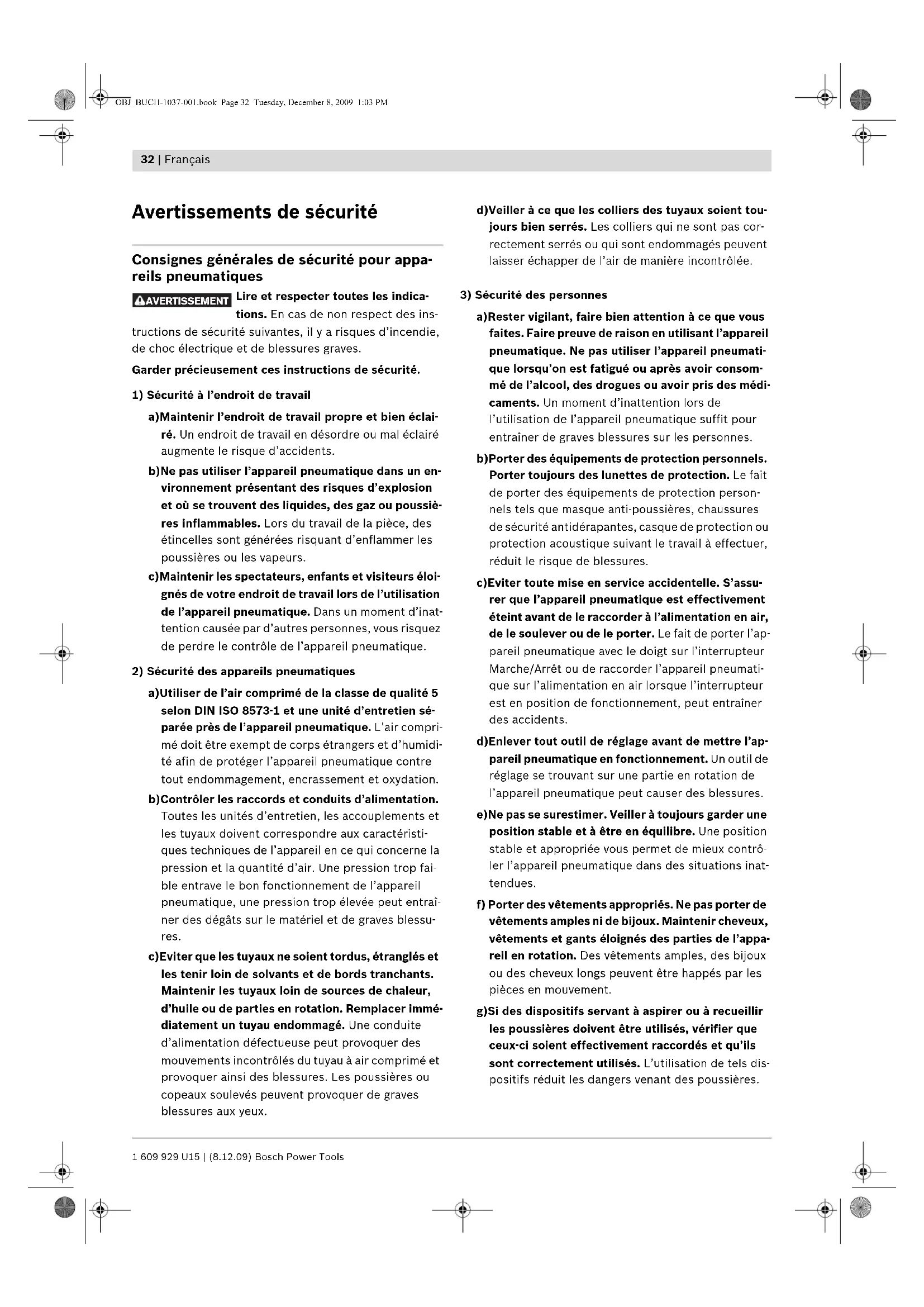

Avertissements de sécurité Consignes générales de sécurité pour appa- reils pneumatiques Lire et respecter toutes les indica- tions. En cas de non respect des ins- tructions de sécurité suivantes, il y a risques d’incendie, de choc électrique et de blessures graves. Garder précieusement ces instructions de sécurité.

1) Sécurité à l’endroit de travail

a)Maintenir l’endroit de travail propre et bien éclai- ré. Un endroit de travail en désordre ou mal éclairé augmente le risque d’accidents. b)Ne pas utiliser l’appareil pneumatique dans un en- vironnement présentant des risques d’explosion et où se trouvent des liquides, des gaz ou poussiè- res inflammables. Lors du travail de la pièce, des étincelles sont générées risquant d’enflammer les poussières ou les vapeurs. c)Maintenir les spectateurs, enfants et visiteurs éloi- gnés de votre endroit de travail lors de l’utilisation de l’appareil pneumatique. Dans un moment d’inat- tention causée par d’autres personnes, vous risquez de perdre le contrôle de l’appareil pneumatique.

2) Sécurité des appareils pneumatiques

a)Utiliser de l’air comprimé de la classe de qualité 5 selon DIN ISO 8573-1 et une unité d’entretien sé- parée près de l’appareil pneumatique. L’air compri- mé doit être exempt de corps étrangers et d’humidi- té afin de protéger l’appareil pneumatique contre tout endommagement, encrassement et oxydation. b)Contrôler les raccords et conduits d’alimentation. Toutes les unités d’entretien, les accouplements et les tuyaux doivent correspondre aux caractéristi- ques techniques de l’appareil en ce qui concerne la pression et la quantité d’air. Une pression trop fai- ble entrave le bon fonctionnement de l’appareil pneumatique, une pression trop élevée peut entraî- ner des dégâts sur le matériel et de graves blessu- res. c)Eviter que les tuyaux ne soient tordus, étranglés et les tenir loin de solvants et de bords tranchants. Maintenir les tuyaux loin de sources de chaleur, d’huile ou de parties en rotation. Remplacer immé- diatement un tuyau endommagé. Une conduite d’alimentation défectueuse peut provoquer des mouvements incontrôlés du tuyau à air comprimé et provoquer ainsi des blessures. Les poussières ou copeaux soulevés peuvent provoquer de graves blessures aux yeux. d)Veiller à ce que les colliers des tuyaux soient tou- jours bien serrés. Les colliers qui ne sont pas cor- rectement serrés ou qui sont endommagés peuvent laisser échapper de l’air de manière incontrôlée.

3) Sécurité des personnes

a)Rester vigilant, faire bien attention à ce que vous faites. Faire preuve de raison en utilisant l’appareil pneumatique. Ne pas utiliser l’appareil pneumati- que lorsqu’on est fatigué ou après avoir consom- mé de l’alcool, des drogues ou avoir pris des médi- caments. Un moment d’inattention lors de l’utilisation de l’appareil pneumatique suffit pour entraîner de graves blessures sur les personnes. b)Porter des équipements de protection personnels. Porter toujours des lunettes de protection. Le fait de porter des équipements de protection person- nels tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant le travail à effectuer, réduit le risque de blessures. c)Eviter toute mise en service accidentelle. S’assu- rer que l’appareil pneumatique est effectivement éteint avant de le raccorder à l’alimentation en air, de le soulever ou de le porter. Le fait de porter l’ap- pareil pneumatique avec le doigt sur l’interrupteur Marche/Arrêt ou de raccorder l’appareil pneumati- que sur l’alimentation en air lorsque l’interrupteur est en position de fonctionnement, peut entraîner des accidents. d)Enlever tout outil de réglage avant de mettre l’ap- pareil pneumatique en fonctionnement. Un outil de réglage se trouvant sur une partie en rotation de l’appareil pneumatique peut causer des blessures. e)Ne pas se surestimer. Veiller à toujours garder une position stable et à être en équilibre. Une position stable et appropriée vous permet de mieux contrô- ler l’appareil pneumatique dans des situations inat- tendues. f) Porter des vêtements appropriés. Ne pas porter de vêtements amples ni de bijoux. Maintenir cheveux, vêtements et gants éloignés des parties de l’appa- reil en rotation. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par les pièces en mouvement. g)Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifier que ceux-ci soient effectivement raccordés et qu’ils sont correctement utilisés. L’utilisation de tels dis- positifs réduit les dangers venant des poussières. AVERTISSEMENT OBJ_BUCH-1037-001.book Page 32 Tuesday, December 8, 2009 1:03 PMFrançais | 33 Bosch Power Tools 1 609 929 U15 | (8.12.09) h)Ne pas inhaler directement l’air d’échappement. Eviter le contact de l’air d’échappement avec les yeux. L’air d’échappement de l’appareil pneumati- que peut contenir de l’eau, de l’huile, des particules métalliques ou des saletés venant du compresseur. Ceci peut causer de graves blessures.

4) Maniement soigneux et utilisation des appareils

pneumatiques a)Utiliser des dispositifs de serrage ou un étau pour bien maintenir la pièce et pour la soutenir. Si vous maintenez la pièce avec la main ou la pressez contre votre corps, il n’est pas possible d’utiliser l’appareil pneumatique en toute sécurité. b)Ne pas surcharger l’appareil pneumatique. Utiliser l’appareil pneumatique approprié au travail à ef- fectuer. Avec l’appareil pneumatique approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il est prévu. c)Ne pas utiliser un appareil pneumatique dont l’in- terrupteur Marche/Arrêt est défectueux. Un appa- reil pneumatique qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être ré- paré. d)Interrompre l’alimentation en air avant d’effectuer des réglages sur l’appareil, de changer les acces- soires ou de ranger l’appareil pneumatique. Cette mesure de précaution empêche une mise en fonc- tionnement accidentelle de l’appareil pneumatique. e)Garder les appareils pneumatiques non utilisés hors de portée des enfants. Ne pas permettre l’uti- lisation de l’appareil pneumatique à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n’ont pas lu ces instructions. Les appareils pneu- matiques sont dangereux lorsqu’ils sont utilisés par des personnes non initiées. f) Prendre soin des appareils pneumatiques. Vérifier si les parties en mouvement fonctionnent correc- tement et si elles ne soient pas coincées, et con- trôler si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l’appa- reil pneumatique s’en trouve entravé. Faire répa- rer les parties endommagées avant d’utiliser l’ap- pareil pneumatique. De nombreux accidents sont dus à des appareils pneumatiques mal entretenus. g)Utiliser l’appareil pneumatique, les accessoires et outils de travail etc. conformément aux instruc- tions présentes. Tenir compte également des con- ditions de travail et du travail à effectuer. L’utilisa- tion de l’appareil pneumatique à d’autres fins que celles prévues peut mener à des situations dange- reuses.

5) Service après-vente

a)Ne faire réparer votre appareil pneumatique que par une personne qualifiée et seulement avec des pièces de rechange d’origine, ce qui garantit le maintien de la sécurité de l’appareil pneumatique. Consignes de sécurité pour agrafeuses cloueuses pneumatiques Porter toujours des lunettes de protection. f Attendez-vous toujours à ce que l’outil pneumatique contienne encore des agrafes ou des clous. Un manie- ment imprudent de l’agrafeuse cloueuse peut provo- quer l’éjection inattendue d’agrafes ou de clous et vous blesser. f Tenez pendant le travail avec l’outil pneumatique ce- lui-ci de manière à ne pas pouvoir blesser ni tête ni corps lors d’un recul inattendu provoqué par un dé- rangement de l’alimentation électrique ou par des parties dures de la pièce à travailler. f Ne dirigez pas l’outil pneumatique vers vous-même ni vers d’autres personnes se trouvant à proximité. Un déclenchement inattendu projette une agrafe ou clou, ce qui peut entraîner des blessures. f N’actionnez pas l’outil pneumatique avant qu’il ne soit bien positionné sur la pièce. Si l’outil pneumati- que n’a pas de contact avec la pièce, l’agrafe ou le clou éjectés peuvent ricocher sur celle-ci et provoquer une surcharge de l’outil pneumatique. Ne travaillez pas monté sur une échelle ou sur un échafaudage quand l’appareil est ré- glé sur le mode de déclenchement « Déclenchement par contact ». Surtout ne changez pas de place de travail si vous êtes obligé de passer sur des échafaudages, des escaliers, des échelles ou des constructions similaires comme par exemple des lattis de toit, ne fermez pas de caisses ni de harasses et ne fixez pas de dispositifs de protection de transport par ex. sur des véhicules ou des wagons. Dans ce mode de déclenchement, à chaque fois que vous appuyez par inadvertan- ce l’outil pneumatique sur un objet et que la protection de déclenchement est enfoncée, une agrafe ou un clou sera éjecté. Ceci peut entraîner des blessures. OBJ_BUCH-1037-001.book Page 33 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 34 | Français f Prenez garde aux conditions régnant sur le lieu de travail. Les agrafes et les clous projetés peuvent éven- tuellement traverser des pièces minces ou lors d’un travail sur arête ou en coin, ils peuvent déraper et re- présentent un risque de blessure pour les personnes présentes. Interrompez l’alimentation en air comprimé lorsqu’une agrafe ou un clou sont coincés dans l’outil pneumatique. Si l’outil pneumati- que est branché, il peut être actionné par mé- garde lors du retrait d’une agrafe ou d’un clou coincé. f Soyez prudent lors du retrait d’une agrafe ou d’un clou coincé. Le système peut être tendu et l’agrafe ou le clou peuvent être éjectés violemment alors que vous essayez de remédier au coincement. f N’utilisez pas cet outil pneumatique pour fixer des li- gnes électriques. Il n’est pas approprié pour l’installa- tion de lignes électriques, il risque d’endommager l’isolation des câbles électriques et de provoquer une électrocution ou de causer un incendie. f N’utilisez jamais ni de l’oxygène ni des gaz inflamma- bles comme source d’énergie pour l’outil pneumati- que. Les gaz inflammables sont dangereux et peuvent provoquer l’explosion de l’outil pneumatique. f Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises d’approvisionnement locales. Un contact avec des conduites d’électricité peut provoquer un incendie ou un choc électrique. Un endommagement d’une condui- te de gaz peut provoquer une explosion. La perforation d’une conduite d’eau provoque des dégâts matériels. f L’outil pneumatique ne doit pas être branché à des conduites d’air comprimé dont la pression maximum dépasse de plus de 10 % la pression maximum ad- missible de l’outil pneumatique ; en cas de pressions plus élevées, un réducteur de pression (détendeur) avec clapet de limitation de pression en aval doit être monté sur la conduite d’air comprimé. Une pression surélevée provoque un fonctionnement anormal ou une rupture de l’outil pneumatique pouvant conduire à des blessures des personnes présentes. Description du fonctionnement Il est impératif de lire toutes les consignes de sécurité et toutes les instructions. Le non-res- pect des avertissements et instructions indi- qués ci-après peut conduire à une électrocu- tion, un incendie et/ou de graves blessures. Bien garder tous les avertissements et instruc- tions. Utilisation conforme Cet outil pneumatique est prévu pour l’exécution de tra- vaux de fixation lors de travaux de couverture, de coffrage et de lattage ainsi que dans la fabrication d’éléments pour murs ou plafonds, de façades en bois, de palettes, de clôtures, de murs d’isolation acoustique ou d’écrans anti-bruit et de caisses. Seule l’utilisation des types d’agrafes et de clous spéci- fiés dans le tableau « Caractéristiques techniques » est autorisée. Eléments de l’appareil La numérotation des éléments de l’appareil se réfère à la représentation de l’appareil pneumatique sur la page gra- phique. 1 Protège-pièce 2 Protection de déclenchement 3 Butée de profondeur 4 Sortie d’air 5 Poignée 6 Raccord pour l’air comprimé 7 Tige-poussoir du magasin 8 Magasin 9 Commutateur entre les modes de déclenchement 10 Déclencheur 11 Bouche 12 Accouplement automatique de fixation rapide 13 Tuyau d’alimentation en air 14 Bande de clous* 15 Fermeture du magasin 16 Goupille de verrouillage 17 Poinçon 18 Fixation du magasin OBJ_BUCH-1037-001.book Page 34 Tuesday, December 8, 2009 1:03 PMFrançais | 35 Bosch Power Tools 1 609 929 U15 | (8.12.09) 19 Prise du magasin sur le canal d’éjection 20 Glissière du magasin 21 Vis de fixation 22 Chape 23 Clip 24 Boulon à œillet pour accrocher l’outil pneumatique *Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouverez les accessoires complets dans notre programme d’accessoires. Caractéristiques techniques Niveau sonore et vibrations Valeurs de mesure du niveau sonore déterminées confor- mément à la norme EN 12549. Les mesures réelles (A) des niveaux sonores de l’outil pneumatique sont : Niveau de pression acoustique 110 dB(A) ; niveau d’intensité acoustique 123 dB(A). In- certitude K=2 dB. Porter une protection acoustique ! Valeurs totales des vibrations (somme vectorielle des trois axes directionnels) relevées conformément aux nor- mes EN 28662 et EN ISO 8662. Valeur d’émission vibratoire a

Cloueuse pneumatique GSN 90-21 RK Professional

Professional N° d’article 3601D910.. 3601D913.. Puissance de frappe à 6,3 bar (91 psi) Nm 98 96 Modes de déclenchement – Déclenchement isolé avec protection de suite – Déclenchement par contact

Agrafes/clous –Type –Longueur –Diamètre

Bande de clous reliée en plastique têtes rondes

–90 2,8 –3,8 Bande de clous reliée en papier têtes en D

–90 2,8 –3,8 Angle du magasin °2134 Capacité max. du magasin 73 99 Huile pour moteurs SAE10, SAE20

0,25 –0,5 0,25–0,5 Volume intérieur ml 997 997 Pression nominale bar 4–8 4–8 Filetage de raccordement "3/83/8 Tuyau d’alimentation en air – Pression max. de service à 20 °C – Diamètre intérieur du tuyau flexible – Longueur max. du flexible bar

Consommation d’air selon type d’opération à 6,8 bar (100 psi) l3,023,02 Dimensions –Hauteur –Largeur –Longueur

Poids suivant EPTA-Procedure 01/2003 kg 3,89 3,8 OBJ_BUCH-1037-001.book Page 35 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 36 | Français Déclaration de conformité Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec les normes ou documents normatifs suivants : EN 792 conformément aux termes de la régle- mentation 98/37/CE (jusqu’au 28.12.2009), 2006/42/CE (à partir du 29.12.2009). Dossier technique auprès de : Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 08.12.2009 Montage Raccordement à l’alimentation en air (voir figure A) Assurez-vous que la pression dans l’installation pneuma- tique n’est pas plus élevée que la pression nominale maxi- mum admissible de l’outil pneumatique. Réglez d’abord la pression pneumatique sur le niveau nominal inférieur conseillé (voir « Caractéristiques techniques »). En cas de doute, contrôler la pression auprès de l’entrée d’air à l’aide d’un manomètre, l’appareil pneumatique étant en marche. Pour un rendement maximal, les valeurs du flexible d’ali- mentation en air comprimé 13 (fil du raccord, pression maximum de service, diamètre intérieur du tuyau, lon- gueur maximum du tuyau ; voir « Caractéristiques techniques ») doivent être respectées. L’air comprimé doit être exempt de corps étrangers et d’humidité afin de protéger l’appareil pneumatique con- tre tout endommagement, encrassement et oxydation. Tous les accessoires de tuyauteries et ferrures, conduites et tuyaux doivent être appropriés à la pression et au débit d’air nécessaires. Eviter des engorgements du tuyau d’aspiration causés par coinçage, flambage ou traction p.ex. ! Raccordement de l’alimentation en air à l’appareil pneu- matique – Videz le magasin 8. (voir « Vider le magasin », page 38) Lors des séquences suivantes de travail, l’éjection inat- tendue d’une agrafe ou d’un clou peut survenir si les parties intérieures de l’outil pneumatique ne se trou- vent pas en position initiale en suite à des travaux de réparation, d’entretien ou à un transport. – Branchez le raccord pour air comprimé 6 au flexible d’alimentation en air comprimé 13 équipé d’un accou- plement automatique de fixation rapide 12. – Testez le bon fonctionnement en appuyant la bouche d’éjection 11 de l’outil pneumatique ou, le cas échéant, le protège-pièce en caoutchouc 1 sur un reste de bois ou d’autre matériau approprié et en déclen- chant une ou deux fois. Remplir le magasin (voir figures B1–B2) Interrompre l’alimentation en air avant d’ef- fectuer des réglages sur l’appareil, de chan- ger les accessoires ou de ranger l’appareil pneumatique. Cette mesure de précaution empêche une mise en fonctionnement acci- dentelle de l’appareil pneumatique. f N’utilisez que des accessoires d’origine Bosch (voir « Caractéristiques techniques »). Les éléments de précision de l’outil pneumatique tels que magasin, bouche et canal d’éjection sont adaptés aux agrafes, clous et pointes Bosch. Les autres fabricants utilisent des qualités d’acier et des dimensions différentes. L’utilisation d’agrafes ou de clous ou pointes non auto- risés peut conduire à un endommagement de l’outil pneumatique ou être la cause de blessures. Tenez l’outil pneumatique pendant le remplissage du ma- gasin de manière à ce que la bouche d’éjection 11 ne soit orientée ni vers votre corps ni vers d’autres personnes. – Tirez la tige-poussoir du magasin 7 vers l’arrière jus- qu’à ce qu’il s’encliquette. Note : La tige-poussoir du magasin doit pouvoir être re- poussée sans avoir à forcer (seulement par la force des doigts). Une tige-poussoir qui ne glisse pas aisément a pour conséquence que les clous ne sont pas éjectés dans le bon angle. – Nettoyez et, au besoin, graissez la tige-poussoir du ma- gasin 7 et assurez-vous que le magasin 8 n’est pas en- crassé. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1037-001.book Page 36 Tuesday, December 8, 2009 1:03 PMFrançais | 37 Bosch Power Tools 1 609 929 U15 | (8.12.09) – Insérez la bande de clous 14 appropriée. N’utilisez pas de bande de clous contenant moins de 5 clous. N’insérez pas plus de 2 bandes de clous à la fois. Assurez-vous que les têtes des clous ne se chevau- chent pas. GSN 90-34 DK: Un blocage de la tige-poussoir du magasin empêche sur cet outil pneumatique que les derniers clous ne soient éjectés. Env. 7 clous restent dans le ma- gasin. – Tirez la tige-poussoir du magasin 7 encore une fois complètement vers l’arrière pour débloquer le bloca- ge. – Poussez prudemment la tige-poussoir du magasin vers l’avant jusqu’à ce qu’elle touche la bande de clous. Et assurez-vous que ce faisant la tige-poussoir du ma- gasin est bien passée au-dessus de la tête du dernier clou. Note : Ne laissez pas le toc d’entraînement des clous se détendre sans le guider. Le toc d’entraînement des clous pourrait en être endommagé et vous risquez de vous coin- cer les doigts. Fonctionnement Modes de déclenchement L’outil pneumatique peut être utilisé avec deux systèmes différents de déclenchement : – Déclenchement isolé avec protection de suite Avec ce mode de déclenchement, la protection de dé- clenchement 2 doit d’abord être fermement appuyée sur la pièce à travailler. L’agrafe ou le clou ne seront éjectés que quand le déclencheur 10 aura été enfoncé. L’éjection d’autres agrafes ou clous ne pourra ensuite être déclenchée que quand le déclencheur et la protec- tion de déclenchement auront été remis dans leur po- sition initiale. – Déclenchement par contact Avec ce mode de déclenchement, c’est le déclencheur 10 qui doit d’abord être enfoncé. L’agrafe ou le clou ne seront décochés que quand, déclencheur maintenu ap- puyé, la protection de déclenchement 2 aura été fer- mement appuyée sur la pièce à travailler. Ceci permet d’obtenir une vitesse de travail plus rapi- de. Le commutateur 9 sert à régler sur le mode de décoche- ment voulu. Mise en service Interrompre l’alimentation en air avant d’ef- fectuer des réglages sur l’appareil, de chan- ger les accessoires ou de ranger l’appareil pneumatique. Cette mesure de précaution empêche une mise en fonctionnement acci- dentelle de l’appareil pneumatique. Travailler avec déclenchement isolé (voir figure C) – Appuyez le commutateur 9 vers l’intérieur et faites-le en même temps basculer dans la position du bas jus- qu’à ce qu’il s’encliquète. L’outil est maintenant réglé sur le mode de déclenchement « Déclenchement isolé ». – Relâchez le commutateur 9. – Appuyez fermement le nez de l’outil avec la bouche d’éjection 11 ou le cas échéant le protège pièce caout- chouté 1 sur la pièce à travailler jusqu’à ce que la pro- tection de déclenchement 2 soit entièrement enfon- cée. – Appuyez ensuite sur le déclencheur 10 et relâchez-le. Un clou est décoché. – Laissez l’outil pneumatique rebondir de la pièce à tra- vailler. – Pour enfoncer le prochain clou, éloignez l’outil pneu- matique de la pièce à travailler et réappuyez-le ferme- ment sur la prochaine position souhaitée. Travailler avec déclenchement par contact (voir figure D) – Appuyez le commutateur 9 vers l’intérieur et faites-le en même temps basculer dans la position du haut jus- qu’à ce qu’il s’encliquète. L’outil est maintenant réglé sur le mode de déclenchement « Déclenchement par contact ». – Relâchez le commutateur 9. – Appuyez sur le déclencheur 10 et maintenez-le appuyé. – Appuyez fermement le nez de l’outil avec la bouche d’éjection 11 ou le cas échéant le protège pièce caout- chouté 1 sur la pièce à travailler jusqu’à ce que la pro- tection de déclenchement 2 soit entièrement enfon- cée. Un clou est décoché. – Laissez l’outil pneumatique rebondir de la pièce à tra- vailler. – Pour enfoncer le prochain clou, éloignez l’outil pneu- matique de la pièce à travailler et réappuyez-le ferme- ment sur la prochaine position souhaitée. OBJ_BUCH-1037-001.book Page 37 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 38 | Français – Déplacez l’outil pneumatique de manière régulière en le relevant et le rabaissant sur la pièce à travailler. À chaque fois que vous appuyez à nouveau l’outil pneu- matique sur la pièce et que la protection de déclenche- ment est enfoncée, un clou est décoché. – Dès que le nombre souhaité de clous est enfoncé, relâ- chez le déclencheur 10. Instructions d’utilisation Interrompre l’alimentation en air avant d’ef- fectuer des réglages sur l’appareil, de chan- ger les accessoires ou de ranger l’appareil pneumatique. Cette mesure de précaution empêche une mise en fonctionnement acci- dentelle de l’appareil pneumatique. Contrôlez à chaque fois avant de commencer à travailler le parfait fonctionnement des équipement de sécurité et de protection contre les déclenchements intempestifs ainsi que si les vis et les écrous sont correctement serrés. Débranchez immédiatement un outil pneumatique défec- tueux ou ne fonctionnant pas parfaitement de l’alimenta- tion en air comprimé et contactez un Service Après-Vente autorisé pour outillage Bosch. N’effectuez jamais de manipulations non conformes aux prescriptions sur l’outil pneumatique. Ne démontez ni ne bloquez aucune partie de l’outil pneumatique comme par exemple la protection contre le déclenchement. N’effectuez pas de « réparations provisoires » en utilisant des moyens non appropriés. Veiller à soumettre l’outil pneumatique à des entretiens réguliers et effectués par des spécialistes (voir « Nettoyage et entretien », page 40). Evitez que l’outil pneumatique ne subisse une perte de performance et un endommagement dus par exemple à : – une frappe ou une gravure, – des modifications non agréées par le constructeur, – un guidage par des matrices fabriquées en métal dur, par exemple en acier, – laisser tomber l’outil ou le pousser du pied sur le sol, – l’utiliser comme un marteau, – lui faire subir toutes sortes de chocs. Vérifiez d’abord ce qui se trouve sous ou derrière la pièce à travailler. N’enfoncez pas de clous dans des murs, des plafonds ou des sols quand des personnes se trouvent derrière. Les clous pourraient transpercer la pièce à tra- vailler et blesser quelqu’un se trouvant derrière. N’essayez pas d’enfoncer un clou sur un clou déjà enfon- cé au même endroit. Le clou pourrait se déformer, coin- cer dans l’outil ou provoquer un déplacement incontrôlé de l’outil pneumatique. Si l’outil pneumatique est utilisé dans des conditions en- vironnementales froides, les premiers clous seront enfon- cés moins vite que d’habitude. Une fois que l’outil pneu- matique s’est réchauffé pendant le travail, une vitesse de travail normale est atteinte. Eviter des décochements vides pour réduire l’usure du tampon. Débranchez l’outil pneumatique de l’alimentation en air comprimé si vous n’utilisez pas l’outil pendant longtemps ou une fois le travail terminé et videz si possible le maga- sin. Vider le magasin – Tirez la tige-poussoir du magasin 7 vers l’arrière jus- qu’à ce qu’il s’encliquette. – Retirez la bande de clous 14. Jetez les bandes de clous contenant moins de 5 clous. – Tirez la tige-poussoir du magasin 7 encore une fois complètement vers l’arrière pour débloquer le bloca- ge. – Poussez prudemment la tige-poussoir du magasin vers l’avant jusqu’à ce qu’elle touche le début du magasin. Note : Ne laissez pas le toc d’entraînement des clous se détendre sans le guider. Le toc d’entraînement des clous pourrait en être endommagé et vous risquez de vous coin- cer les doigts. Réglage de la butée de profondeur (voir figure E) La profondeur d’enfoncement des clous peut être réglée au moyen de la butée de profondeur 3. – Videz le magasin 8. (voir « Vider le magasin », page 38) – Pour réduire la profondeur d’enfoncement, tournez la butée de profondeur dans le sens des aiguilles d’une montre.

Pour augmenter la profondeur d’enfoncement, tournez la butée de profondeur dans le sens contraire des aiguilles d’une montre. – Remplissez à nouveau le magasin. (voir « Remplir le magasin », page 36) – Testez la nouvelle profondeur d’enfoncement sur une pièce d’essai. Le cas échéant, recommencez le réglage comme dé- crit. OBJ_BUCH-1037-001.book Page 38 Tuesday, December 8, 2009 1:03 PMFrançais | 39 Bosch Power Tools 1 609 929 U15 | (8.12.09) Élimination des pièces coincées (voir figures F1–F3) Il peut survenir que des clous se coincent dans le canal d’éjection. Si cela est souvent le cas, veuillez consulter Service Après-Vente autorisé pour outillage Bosch. –Videz le magasin 8. (voir « Vider le magasin », page 38) – Ouvrez la fermeture du magasin 15. – Tirez le magasin 8 pour le sortir du boîtier jusqu’à ce qu’il glisse de la goupille de verrouillage 16. Le clou coincé dans le canal d’éjection est ainsi acces- sible. – Enlevez le clou coincé. Aidez-vous avec une pince si né- cessaire. –Si le poinçon 17 est ressorti, repoussez-le dans le pis- ton à l’aide d’un tournevis graissé ou d’un autre outil graissé approprié. – Graissez le canal d’éjection de 2 –3 gouttes d’huile mo- teur (SAE 10 ou SAE 20). – Remettez le magasin 8 en place : Le cas échéant, ouvrez la fermeture du magasin 15. En- filez la goupille de verrouillage 16 dans l’encoche de la fixation du magasin 18. Alignez le magasin sur la prise du magasin 19 et poussez le magasin à fond vers l’avant. Verrouillez le magasin en mettant la fermeture du magasin 15 complètement vers le haut. – Remplissez à nouveau le magasin. (voir « Remplir le magasin », page 36) Changer la glissière du magasin (voir figure G) Il est possible que la glissière du magasin 20 s’use après une utilisation prolongée de l’outil pneumatique. Remplacer les glissières défectueuses. –Videz le magasin 8. (voir « Vider le magasin », page 38) – Desserrez la vis de fixation 21 (3 mm) avec la clé mâle coudée pour vis à six pans creux jointe. –Sortez la chape 22 du magasin 8. – Faites glisser la glissière défectueuse 20 pour la faire sortir du magasin. – Insérez la nouvelle glissière dans le magasin. – Remettez la chape 22 dans le magasin et resserrez la vis de fixation 21 fermement. Changer de protège-pièce (voir figure H) Le protège-pièce 1 placé au bout de la protection contre le déclenchement 2 protège la pièce à travailler jusqu’à ce que l’outil pneumatique soit correctement mis en pla- ce pour enfoncer un clou. Le protège-pièce peut être ôté et remplacé. – Enlevez le clip 23 et retirez le protège-pièce de la pro- tection contre le déclenchement 2. – Insérez le nouveau protège-pièce par dessus l’ergot de la protection contre le déclenchement et remettez le clip en place. Outil pneumatique comme engin stationnaire (voir figure I) Pour l’utilisation en tant qu’engin stationnaire, il est pos- sible de fixer l’outil pneumatique à un enrouleur équili- breur. A cet effet, vous avez besoin du boulon à œillet 24. – Enlevez la vis arrière du clapet d’évacuation d’air au moyen de la clé mâle coudée pour vis à six pans creux jointe. – Vissez l’œillet 24 fermement dans le clapet d’évacua- tion d’air. – Accrochez l’œillet au crochet de l’enrouleur équili- breur. Transport et stockage Débranchez l’outil pneumatique de l’alimentation en air comprimé pour le transporter, surtout si vous devez utili- ser des échelles ou si vous êtes obligé de vous déplacer dans une position inhabituelle. Ne portez l’outil pneumatique sur le lieu de travail que par sa poignée 5 et avec un déclencheur 10 non activé. Conservez toujours l’outil pneumatique débranché de l’alimentation en air comprimé dans un endroit sec et chauffé. Si l’outil pneumatique ne doit pas être utilisé pendant une longue période, recouvrez toutes les parties de l’outil en acier d’une fine couche d’huile. Ceci empêchera la for- mation de rouille. OBJ_BUCH-1037-001.book Page 39 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 40 | Français Entretien et Service Après-Vente Nettoyage et entretien Interrompre l’alimentation en air avant d’ef- fectuer des réglages sur l’appareil, de chan- ger les accessoires ou de ranger l’appareil pneumatique. Cette mesure de précaution empêche une mise en fonctionnement acci- dentelle de l’appareil pneumatique. Si, malgré tous les soins apportés à la fabrication et au contrôle de l’appareil pneumatique, celui-ci présentait un défaut, la réparation ne doit être confiée qu’à un atelier agréé de service après-vente pour outillage Bosch. Pour toute demande de renseignement ou commande de pièces de rechange, nous préciser impérativement le nu- méro d’article à dix chiffres de l’appareil pneumatique in- diqué sur la plaque signalétique. f Ne faire effectuer les travaux de réparation et d’en- tretien que par du personnel qualifié. Ceci permet d’assurer la sécurité de lappareil pneumatique. Un atelier de Service Après-Vente Bosch autorisé effectue ce travail rapidement et de façon fiable. Graisser l’outil pneumatique (voir figure J) Si l’outil pneumatique n’est pas compris dans une unité de maintenance, il faut le lubrifier à intervalles réguliers. –S’il est peu utilisé 1x par jour. –S’il est très utilisé 2x par jour. Ajoutez 2 –3 gouttes de lubrifiant dans le raccord d’air comprimé 6. Ne mettez pas trop de lubrifiant, il s’accu- mulerait dans l’outil pneumatique et serait évacué par la sortie d’air 4. N’utilisez que les lubrifiants conseillés par Bosch. – Huile moteur minérale SAE 10 (pour l’utilisation dans des conditions ambiantes très froides) – Huile pour moteur SAE 20 Eliminer les produits de graissage et de nettoyage en respectant les directives concernant la protection de l’environnement. Respecter les règlements en vigueur. OBJ_BUCH-1037-001.book Page 40 Tuesday, December 8, 2009 1:03 PMFrançais | 41 Bosch Power Tools 1 609 929 U15 | (8.12.09) Plan de maintenance Tenir la sortie d’air 4, la protection contre le déclenche- ment 2 et le déclencheur 10 toujours propre et vide de corps étrangers (poussière, copeaux, sable, etc). Nettoyez le magasin 8. Enlevez les copeaux de bois ou de plastique qui s’accumulent dans le magasin pendant le travail. Nettoyez l’outil pneumatique à intervalles réguliers à l’aide d’air comprimé. Mesure à prendre Raison Exécution Vider quotidiennement le filtre d’air évacué. Empêche que la saleté et l’humidité ne s’accumule dans l’outil pneumatique. – Ouvrez la soupape de sortie. Veillez à ce que le distributeur de lu- brifiant soit toujours bien rempli. Maintient l’outil pneumatique bien graissé. – Remplissez le distributeur de lubri- fiant avec les lubrifiants conseillés. (voir « Graisser l’outil pneumatique », page 40) Nettoyer magasin 8 et tige-poussoir du magasin7. Empêche que les clous ne se coincent. – Soufflez le mécanisme du maga- sin/de la tige-poussoir du magasin quotidiennement avec de l’air com- primé. Assurez-vous que la protection con- tre le déclenchement 2 fonctionne correctement. Renforce la sécurité de travail et une utilisation rentable de l’outil pneumati- que. – Soufflez le mécanisme de la protec- tion contre le déclenchement quoti- diennement avec de l’air comprimé. Graisser l’outil pneumatique Réduit l’usure de l’outil pneumatique. – Ajoutez 2–3 gouttes de lubrifiant dans le raccord d’air comprimé 6. (voir « Graisser l’outil pneumatique », page 40) Vider le compresseur. Empêche que la saleté et l’humidité ne s’accumule dans l’outil pneumatique. – Ouvrez la soupape de sortie du ré- servoir du compresseur. OBJ_BUCH-1037-001.book Page 41 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 42 | Français Guide de dépannage Problème Cause Remède L’outil pneumatique est prêt à l’emploi mais les clous ne sont pas éjectés. Un clou s’est coincé dans le canal d’éjec- tion. – Supprimez le coincement. (voir « Élimination des pièces coincées », page 39) La tige-poussoir du magasin 7 est défec- tueuse. – Nettoyez et, au besoin, graissez la tige- poussoir du magasin 7 et assurez-vous que le magasin 8 n’est pas encrassé. Le ressort de la tige-poussoir du magasin est trop faible ou défectueuse. – Consultez un Service Après-Vente auto- risé pour outillage Bosch. Faites-y remplacer l’élément. Les agrafes ou clous utilisés ne sont pas autorisés. – N’utilisez que des accessoires d’origi- ne. Seule l’utilisation des types d’agrafes et de clous spécifiés dans le tableau « Caractéristiques techniques » est autorisée. Le magasin 8 est vide. – Remplissez à nouveau le magasin. (voir « Remplir le magasin », page 36) Les clous sont éjectés très len- tement ou avec trop peu de pression. La pression nominale de l’alimentation pneumatique est trop faible. – Augmentez la pression d’alimentation en air comprimé. 8 bar ne doivent ce- pendant pas être dépassés. Le poinçon est endommagé. – N’utilisez que les lubrifiants conseillés par Bosch. (voir « Graisser l’outil pneumatique », page 40) La rondelle d’étanchéité du piston est usée ou endommagée. – Consultez un Service Après-Vente auto- risé pour outillage Bosch. Faites-y remplacer l’élément. Le tampon est usé. – Consultez un Service Après-Vente auto- risé pour outillage Bosch. Faites-y remplacer l’élément. La longueur et le diamètre du flexible d’alimentation en air comprimé 13 ne correspondent pas aux indications cor- respondant à cet outil pneumatique. – Utilisez un flexible d’alimentation en air comprimé aux dimensions correctes. (voir « Caractéristiques techniques », page 35) Le flexible d’alimentation en air compri- mé 13 est plié. – Dépliez le flexible d’alimentation en air comprimé. Les clous sont enfoncés trop profondément. La pression nominale de l’alimentation pneumatique est trop haute. – Réduisez la pression d’alimentation en air comprimé. Ne cependant pas des- cendre au-dessous de 4 bar. La butée de profondeur est réglée trop bas. – Réglez la butée de profondeur sur la profondeur souhaitée. (voir « Réglage de la butée de profondeur », page 38) Le tampon est usé. – Consultez un Service Après-Vente auto- risé pour outillage Bosch. Faites-y remplacer l’élément. OBJ_BUCH-1037-001.book Page 42 Tuesday, December 8, 2009 1:03 PMFrançais | 43 Bosch Power Tools 1 609 929 U15 | (8.12.09) Les clous ne sont pas enfoncés assez profondément. La pression nominale de l’alimentation pneumatique est trop faible. – Augmentez la pression d’alimentation en air comprimé. 8 bar ne doivent ce- pendant pas être dépassés. la butée de profondeur est réglée trop haute. – Réglez la butée de profondeur sur la profondeur souhaitée. (voir « Réglage de la butée de profondeur », page 38) La longueur et le diamètre du flexible d’alimentation en air comprimé 13 ne correspondent pas aux indications cor- respondant à cet outil pneumatique. – Utilisez un flexible d’alimentation en air comprimé aux dimensions correctes. (voir « Caractéristiques techniques », page 35) Le flexible d’alimentation en air compri- mé 13 est plié. – Dépliez le flexible d’alimentation en air comprimé. L’outil pneumatique omet cer- tains clous ou a une avancée trop grande. Les agrafes ou clous utilisés ne sont pas autorisés. – N’utilisez que des accessoires d’origi- ne. Seule l’utilisation des types d’agrafes et de clous spécifiés dans le tableau « Caractéristiques techniques » est autorisée. Le magasin 8 ne travaille pas correcte- ment. – Nettoyez et, au besoin, graissez la tige- poussoir du magasin 7 et assurez-vous que le magasin 8 n’est pas encrassé. Le ressort de la tige-poussoir du magasin est trop faible ou défectueuse. – Consultez un Service Après-Vente auto- risé pour outillage Bosch. Faites-y remplacer l’élément. La rondelle d’étanchéité du piston est usée ou endommagée. – Consultez un Service Après-Vente auto- risé pour outillage Bosch. Faites-y remplacer l’élément. Les clous se coincent souvent dans le canal d’éjection. Les agrafes ou clous utilisés ne sont pas autorisés. – N’utilisez que des accessoires d’origi- ne. Seule l’utilisation des types d’agrafes et de clous spécifiés dans le tableau « Caractéristiques techniques » est autorisée. – Consultez un Service Après-Vente auto- risé pour outillage Bosch. Les clous décochés sont défor- més. Le poinçon est endommagé. – Consultez un Service Après-Vente auto- risé pour outillage Bosch. Faites-y remplacer l’élément. Au contraire du travail à caden- ce normale, lors du travail à haute cadence, les clous ne sont pas enfoncés suffisam- ment profondément. Le diamètre intérieur du flexible d’ali- mentation en air comprimé est trop pe- tit. – Utilisez un flexible d’alimentation en air comprimé aux dimensions correctes. (voir « Caractéristiques techniques », page 35) Le compresseur ne suffit pas pour des cadences de travail élevées. – Utilisez un compresseur suffisamment dimensionné pour le nombre d’outils pneumatiques branchés dessus et pour la cadence de travail souhaitée. Problème Cause Remède OBJ_BUCH-1037-001.book Page 43 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 44 | Français Accessoires Vous pouvez vous informer sur le programme complet d’accessoires de qualité sur les sites www.bosch-pt.com et www.boschproductiontools.com ou auprès de votre revendeur spécialisé. Service Après-Vente et Assistance Des Clients Notre Service Après-Vente répond à vos questions con- cernant la réparation et l’entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ain- si que des informations concernant les pièces de rechan- ge également sous : www.bosch-pt.com Les conseillers techniques Bosch sont à votre disposition pour répondre à vos questions concernant l’achat, l’utili- sation et le réglage de vos produits et de leurs accessoi- res. France Vous êtes un utilisateur, contactez : Le Service Clientèle Bosch Outillage Electroportatif Tel. : 0 811 36 01 22 (coût d’une communication locale) Fax : +33 (0) 1 49 45 47 67 E-Mail : contact.outillage-electroportatif@fr.bosch.com Vous êtes un revendeur, contactez : Robert Bosch (France) S.A.S. Service Après-Vente Electroportatif 126, rue de Stalingrad 93705 DRANCY Cédex Tel. : +33 (0) 1 43 11 90 06 Fax : +33 (0) 1 43 11 90 33 E-Mail : sav.outillage-electroportatif@fr.bosch.com Belgique, Luxembourg Tel. : +32 (070) 22 55 65 Fax : +32 (070) 22 55 75 E-Mail : outillage.gereedschap@be.bosch.com Suisse Tel. : +41 (044) 8 47 15 12 Fax : +41 (044) 8 47 15 52 Elimination des déchets Les appareils pneumatiques, comme d’ailleurs leurs ac- cessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage approprié. Si votre appareil pneumatique n’est plus utilisable, veuiller le faire parvenir à un centre de recyclage ou le dé- poser dans un magasin, p.ex. dans un atelier de service après-vente agréé Bosch. Sous réserve de modifications. OBJ_BUCH-1037-001.book Page 44 Tuesday, December 8, 2009 1:03 PMEspañol | 45 Bosch Power Tools 1 609 929 U15 | (8.12.09)
