MANUAL DE USUARIO GSN 9021 RK Professional BOSCH

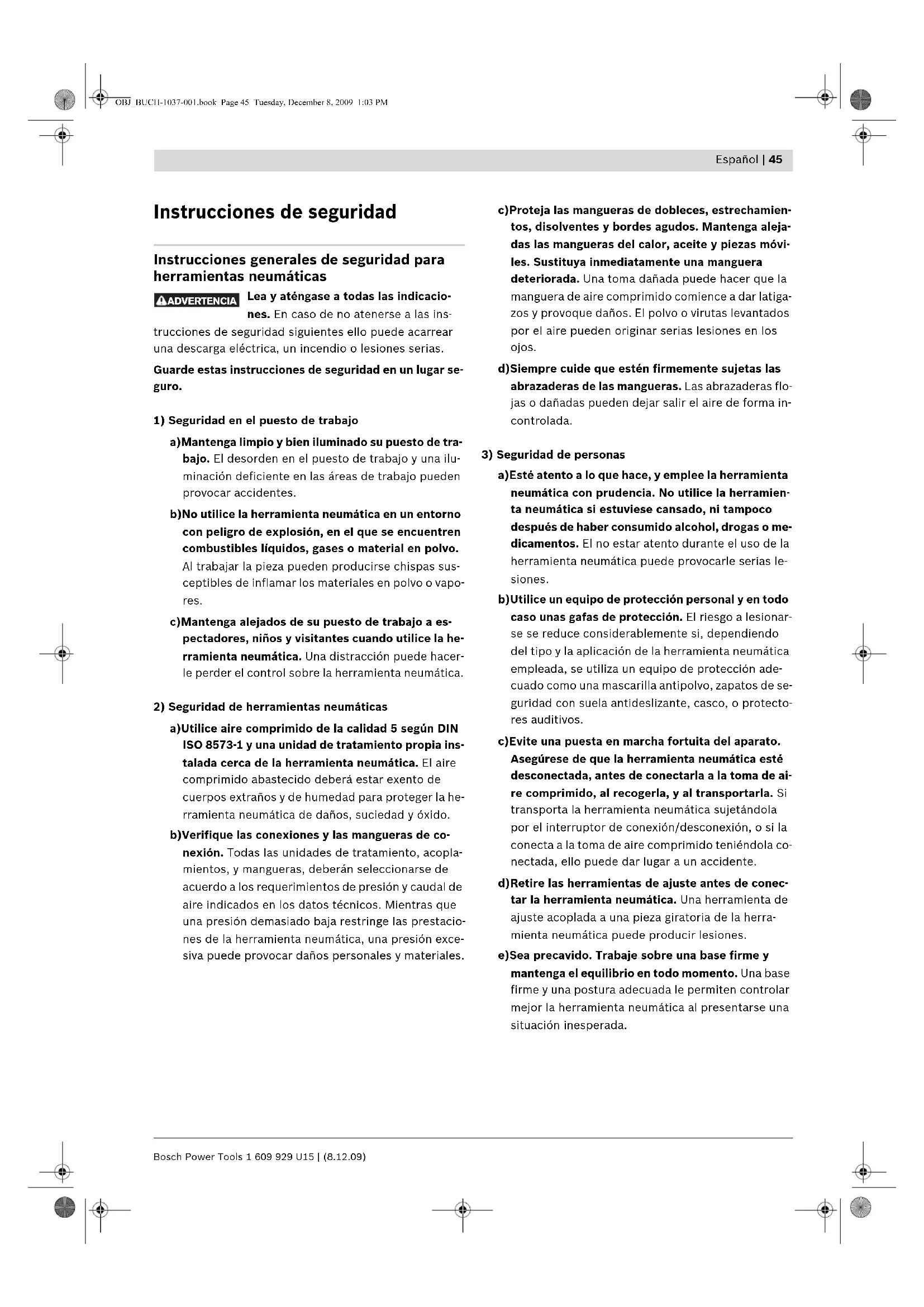

Instrucciones de seguridad Instrucciones generales de seguridad para herramientas neumáticas Lea y aténgase a todas las indicacio- nes. En caso de no atenerse a las ins- trucciones de seguridad siguientes ello puede acarrear una descarga eléctrica, un incendio o lesiones serias. Guarde estas instrucciones de seguridad en un lugar se- guro.

1) Seguridad en el puesto de trabajo

a)Mantenga limpio y bien iluminado su puesto de tra- bajo. El desorden en el puesto de trabajo y una ilu- minación deficiente en las áreas de trabajo pueden provocar accidentes. b)No utilice la herramienta neumática en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Al trabajar la pieza pueden producirse chispas sus- ceptibles de inflamar los materiales en polvo o vapo- res. c)Mantenga alejados de su puesto de trabajo a es- pectadores, niños y visitantes cuando utilice la he- rramienta neumática. Una distracción puede hacer- le perder el control sobre la herramienta neumática.

2) Seguridad de herramientas neumáticas

a)Utilice aire comprimido de la calidad 5 según DIN ISO 8573-1 y una unidad de tratamiento propia ins- talada cerca de la herramienta neumática. El aire comprimido abastecido deberá estar exento de cuerpos extraños y de humedad para proteger la he- rramienta neumática de daños, suciedad y óxido. b)Verifique las conexiones y las mangueras de co- nexión. Todas las unidades de tratamiento, acopla- mientos, y mangueras, deberán seleccionarse de acuerdo a los requerimientos de presión y caudal de aire indicados en los datos técnicos. Mientras que una presión demasiado baja restringe las prestacio- nes de la herramienta neumática, una presión exce- siva puede provocar daños personales y materiales. c)Proteja las mangueras de dobleces, estrechamien- tos, disolventes y bordes agudos. Mantenga aleja- das las mangueras del calor, aceite y piezas móvi- les. Sustituya inmediatamente una manguera deteriorada. Una toma dañada puede hacer que la manguera de aire comprimido comience a dar latiga- zos y provoque daños. El polvo o virutas levantados por el aire pueden originar serias lesiones en los ojos. d)Siempre cuide que estén firmemente sujetas las abrazaderas de las mangueras. Las abrazaderas flo- jas o dañadas pueden dejar salir el aire de forma in- controlada.

3) Seguridad de personas

a)Esté atento a lo que hace, y emplee la herramienta neumática con prudencia. No utilice la herramien- ta neumática si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o me- dicamentos. El no estar atento durante el uso de la herramienta neumática puede provocarle serias le- siones. b)Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionar- se se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta neumática empleada, se utiliza un equipo de protección ade- cuado como una mascarilla antipolvo, zapatos de se- guridad con suela antideslizante, casco, o protecto- res auditivos. c)Evite una puesta en marcha fortuita del aparato. Asegúrese de que la herramienta neumática esté desconectada, antes de conectarla a la toma de ai- re comprimido, al recogerla, y al transportarla. Si transporta la herramienta neumática sujetándola por el interruptor de conexión/desconexión, o si la conecta a la toma de aire comprimido teniéndola co- nectada, ello puede dar lugar a un accidente. d)Retire las herramientas de ajuste antes de conec- tar la herramienta neumática. Una herramienta de ajuste acoplada a una pieza giratoria de la herra- mienta neumática puede producir lesiones. e)Sea precavido. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Una base firme y una postura adecuada le permiten controlar mejor la herramienta neumática al presentarse una situación inesperada. ADVERTENCIA OBJ_BUCH-1037-001.book Page 45 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 46 | Español f) Lleve puesta ropa de trabajo adecuada. No utilice ropa holgada ni joyas. Mantenga su pelo, vestimen- ta y guantes alejados de las piezas móviles. La ropa suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento. g)Siempre que sea posible utilizar unos equipos de aspiración o captación de polvo, asegúrese que és- tos estén montados y que sean utilizados correcta- mente. La utilización de estos equipos reduce los riesgos derivados del polvo. h)No aspire directamente el aire de salida. Evite que el aire de salida sea dirigido hacia sus ojos. El aire de salida de la herramienta neumática puede conte- ner agua, aceite, partículas metálicas o suciedad proveniente del compresor. Ello puede ser nocivo para la salud.

4) Trato y uso cuidadoso de herramientas neumáticas

a)Utilice unos dispositvos de sujeción o un tornillo de banco para sujetar y soportar la pieza de traba- jo. Si Ud. sujeta la pieza de trabajo con la mano o si la presiona contra su cuerpo, ello le impide manejar de forma segura la herramienta neumática. b)No sobrecargue la herramienta neumática. Use la herramienta neumática prevista para el trabajo a realizar. Con la herramienta neumática adecuada podrá trabajar mejor y más seguro dentro del mar- gen de potencia indicado. c)No utilice herramientas neumáticas con un inte- rruptor de conexión/desconexión defectuoso. Las herramientas neumáticas que no se puedan conec- tar o desconectar son peligrosas y deben hacerse reparar. d)Desconecte el aparato de la toma de aire compri- mido antes de realizar un ajuste en el aparato, cambiar de accesorio o al guardar la herramienta neumática. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta neumáti- ca. e)Guarde las herramientas neumáticas fuera del al- cance de los niños. No permita la utilización de la herramienta neumática a aquellas personas que no estén familiarizadas con su uso o que no hayan leí- do estas instrucciones. Puede resultar peligrosa la utilización de herramientas neumáticas por perso- nas inexpertas. f) Cuide la herramienta neumática con esmero. Con- trole si funcionan correctamente, sin atascarse, las partes móviles del aparato, y si existen partes rotas o deterioradas que pudieran afectar al fun- cionamiento de la herramienta neumática. Haga re- parar estas piezas defectuosas antes de volver a utilizar la herramienta neumática. Muchos de los accidentes se deben a herramientas neumáticas con un mantenimiento deficiente. g)Use esta herramienta neumática, accesorios, úti- les, etc. de acuerdo a estas instrucciones. Consi- dere en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas neumáticas para trabajos diferentes de aquellos para los que han si- do concebidas puede resultar peligroso.

a)Únicamente haga reparar su herramienta neumáti- ca por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta neumática. Instrucciones de seguridad para clavadoras/ grapadoras neumáticas Colóquese unas gafas de protección. f Siempre proceda con la cautela necesaria conside- rando que la herramienta neumática que está carga- da. Al manejar despreocupadamente la clavadora/gra- padora puede que se lesione si se disparan accidentalmente los elementos de sujeción con los que va cargada. f Trabaje sujetando la herramienta neumática de modo que su cabeza o cuerpo no pueda lesionarse si ésta retrocede bruscamente debido a una anomalía en la toma neumática o si existen puntos duros en la pieza de trabajo. f No dirija la herramienta neumática contra Ud. ni con- tra otras personas que se encuentren cerca. Al accio- nar el gatillo por descuido, puede que el elemento de sujeción expulsado provoque un accidente. f No accione la herramienta neumática antes de haber- la asentado firmemente sobre la pieza de trabajo. Si la herramienta neumática no tiene contacto con la pie- za de trabajo puede que el elemento de sujeción rebo- te contra la pieza y dañe a la herramienta neumática. OBJ_BUCH-1037-001.book Page 46 Tuesday, December 8, 2009 1:03 PMEspañol | 47 Bosch Power Tools 1 609 929 U15 | (8.12.09) No trabaje subido a escaleras o andamios si tiene ajustado el sistema de activación “Ac- tivación por contacto” Especialmente en an- damios, escaleras, o construcciones simila- res como, p. ej., armaduras de tejado, no deberá irse cambiando de un punto a otro, cerrar cajas o cajones, o fijar seguros para transporte en vehículos y vagones. Si se tie- ne accionado el seguro, en este sistema de activación el elemento de sujeción se dispara siempre nada más asentar la herramienta neumática contra una base. Ello podría provo- car una lesión. f Tenga en cuenta las particularidades de la pieza de trabajo. Los elementos de sujeción pueden traspasar piezas delgadas, o resbalar al trabajar en los bordes o esquinas y lesionar a personas. Desconecte la herramienta neumática de la toma de aire comprimido si se ha atascado un elemento de sujeción. Una herramienta neumática conectada a la alimentación puede llegar a ser accionada accidentalmente al tra- tar de eliminar la obstrucción. f Preste especial atención al tratar de retirar un ele- mento de sujeción atascado. Puede que el mecanismo esté tenso y el elemento de sujeción salga bruscamen- te expulsado al tratar de eliminar la obstrucción. f No utilice esta herramienta neumática para sujetar conductores eléctricos. No es apropiada para la insta- lación de conductores eléctricos, por lo que puede da- ñar el aislamiento de los cables y provocar una electro- cución o un incendio. f Jamás alimente la herramienta neumática con oxíge- no o gases combustibles. Los gases combustibles son peligrosos y pueden hacer explotar la herramienta neu- mática. f Utilice unos aparatos de exploración adecuados para detectar conductores o tuberías ocultas, o consulte a sus compañías abastecedoras. El contacto con con- ductores eléctricos puede provocar un incendio o una electrocución. Al dañar una tubería de gas puede pro- ducirse una explosión. La perforación de una tubería de agua puede causar daños materiales. f La herramienta neumática solamente deberá conec- tarse a redes en las que la presión máxima no exceda en más de un 10 % la presión admisible para la herra- mienta neumática; si la presión fuese mayor, en el conducto de aire comprimido deberá instalarse una válvula reguladora de presión (manorreductor) segui- da de una válvula limitadora de presión. Una presión excesiva puede originar un funcionamiento anormal o la rotura de la herramienta neumática, lo cual puede acarrear lesiones. Descripción del funcionamiento Lea íntegramente estas advertencias de peli- gro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones si- guientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave. Utilización reglamentaria La herramienta neumática ha sido diseñada para realizar trabajos de ensamble en armazones de tejados, encofra- dos, clavado de tablas, fabricación de módulos de pared y techo, fachadas de madera, paletas, cercas de madera, paredes insonorizadas y cajones. Únicamente deberán usarse los elementos de sujeción (clavos, grapas, etc.) detallados en la tabla “Datos técni- cos”. Componentes principales La numeración de los componentes está referida a la ima- gen de la herramienta neumática en la página ilustrada. 1 Protector de la pieza 2 Seguro 3 Tope de profundidad 4 Salida de aire 5 Empuñadura 6 Boquilla de conexión de aire 7 Corredera de empuje 8 Cargador 9 Selector del sistema de activación 10 Disparador 11 Boca 12 Enchufe de conexión rápida 13 Manguera de toma de aire 14 Tira de clavos* 15 Cierre del cargador 16 Espiga de cierre 17 Percutor 18 Soporte del cargador 19 Alojamiento del cargador en el canal de expulsión 20 Carril del cargador 21 Tornillo de fijación 22 Tapa 23 Clip 24 Anilla de suspensión de la herramienta neumática *Los accesorios descritos e ilustrados no corresponden al mate- rial que se adjunta de serie. La gama completa de accesorios op- cionales se detalla en nuestro programa de accesorios. OBJ_BUCH-1037-001.book Page 47 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 48 | Español Datos técnicos Información sobre ruidos y vibraciones Ruido determinado según EN 12549. El nivel de presión sonora típico de la herramienta neu- mática, determinado con un filtro A, asciende a: Nivel de presión sonora 110 dB(A); nivel de potencia acústica 123dB(A). Tolerancia K=2dB. ¡Colóquese unos protectores auditivos! Nivel total de vibraciones (suma vectorial de tres direc- ciones) determinado según EN 28662 y EN ISO 8662. Valor de vibraciones generadas a

Professional Nº de artículo 3 601 D91 0.. 3 601 D91 3.. Fuerza de impacto a 6,3 bar (91 psi) Nm 98 96 Sistemas de activación – Activación individual protegida – Activación por contacto

Elemento de sujeción –Tipo –Longitud –Diámetro

Tira de clavos encintados con plástico Cabeza redonda 50–90 2,8 –3,8 Tira de clavos encintados con papel Cabeza en D

–90 2,8 –3,8 Ángulo del cargador °2134 Capacidad del cargador máx 73 99 Aceite para motores SAE 10, SAE 20

0,25 –0,5 0,25–0,5 Volumen interior ml 997 997 Presión nominal bar 4–8 4–8 Rosca de conexión "3/83/8 Manguera de toma de aire – Presión de servicio máx. a 20 °C – Diámetro interior de manguera – Longitud de manguera, máx. bar

Consumo de aire por activación a 6,8 bar (100 psi) l3,023,02 Dimensiones –Altura –Ancho –Longitud

Peso según EPTA-Procedure 01/2003 kg 3,89 3,8 OBJ_BUCH-1037-001.book Page 48 Tuesday, December 8, 2009 1:03 PMEspañol | 49 Bosch Power Tools 1 609 929 U15 | (8.12.09) Declaración de conformidad Declaramos bajo nuestra responsabilidad, que el produc- to descrito bajo “Datos técnicos” está en conformidad con las normas o documentos normalizados siguientes: EN 792 de acuerdo con las disposiciones en la directiva 98/37/CE (hasta el 28.12.2009), 2006/42/CE (a partir del

Expediente técnico en: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 08.12.2009 Montaje Conexión a la toma de aire (ver figura A) Asegúrese de que la presión en la instalación de aire com- primido no sea superior a la presión nominal máxima ad- misible de la herramienta neumática. Para comenzar, ajuste la presión del aire al valor inferior de la presión no- minal recomendada (ver “Datos técnicos”). En caso de duda, mida la presión en la entrada de aire con un manómetro teniendo conectada la herramienta neu- mática. Para poder obtener la potencia máxima es necesario res- petar los parámetros fijados para la manguera de toma de aire 13 (rosca de conexión, presión de servicio máxima, diámetro interior y longitud máxima de la manguera; ver “Datos técnicos”). El aire comprimido abastecido deberá estar exento de cuerpos extraños y humedad para proteger la herramien- ta neumática de daños, suciedad y del óxido. Todos los accesorios, tuberías, y mangueras de conexión, deberán seleccionarse de acuerdo a la presión y al caudal de aire requeridos. ¡Evite el estrechamiento de la manguera de alimentación, p.ej., debido a un aplastamiento, doblado o tracción! Conexión de la alimentación de aire a la herramienta neumática –Vacíe el cargador 8. (ver “Vaciado del cargador”, página 51) En los siguientes pasos de trabajo puede llegar a dis- pararse un elemento de sujeción si tras trabajos de re- paración, mantenimiento o en el transporte, las piezas interiores de la herramienta neumática no se encontra- sen en la posición de partida. – Conecte la boquilla de conexión de aire 6 a una man- guera de toma de aire 13 dotada con un enchufe de co- nexión rápida 12. – Verifique el perfecto funcionamiento presionando di- rectamente la boca 11 de la herramienta neumática, o bien, el protector de la pieza 1 recubierto de goma contra un trozo o base de madera, y dispare una o dos veces. Llenado del cargador (ver figuras B1–B2) Desconecte el aparato de la toma de aire comprimido antes de realizar un ajuste en el aparato, cambiar de accesorio, o al guardar la herramienta neumática. Esta medida pre- ventiva reduce el riesgo a conectar acciden- talmente la herramienta neumática. f Solamente utilice accesorios originales Bosch (ver “Datos técnicos”). Las piezas de precisión de la herra- mienta neumática, como el cargador, la boca y el canal de expulsión han sido especialmente concebidas para trabajar con grapas, clavos y puntas Bosch. Otros fa- bricantes emplean acero de una calidad y dimensiones diferentes. El uso de elementos de sujeción inapropiados puede perjudicar a la herramienta neumática y acarrear lesio- nes. Al llenar el cargador mantenga la herramienta neumática de manera que la boca 11 de la misma no quede dirigida contra su propio cuerpo ni contra otras personas. – Tire hacia atrás de la corredera de empuje 7 hasta en- clavarla. Observación: La corredera de empuje deberá poder des- plazarse hacia atrás sin gran esfuerzo (tan sólo con la pro- pia fuerza de los dedos). Si la corredera de empuje desli- za con dificultad los clavos disparados penetran en un ángulo incorrecto. – Limpie y lubrique la corredera de empuje 7 y asegúrese de que esté limpio el cargador 8. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1037-001.book Page 49 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 50 | Español – Coloque una tira de clavos 14 apropiada. No emplee tiras que contengan menos de 5 clavos. No introduzca más de 2 tiras de clavos. Preste atención a que las cabezas de los clavos no se solapen. GSN 90-34 DK: En esta herramienta neumática, el blo- queo que incorpora la corredera de empuje evita que sean disparados los últimos clavos. En el cargador perma- necen 7 clavos, aprox. – Vuelva a tirar hacia atrás de la corredera de empuje 7 para desenclavarla. – Guíe cuidadosamente hacia delante la corredera de empuje hasta que ésta llegue a tocar contra la tira de clavos. Al realizar esto asegúrese de que la corredera de em- puje quede por encima de la cabeza del último clavo. Observación: No deje que la corredera de empuje recu- pere bruscamente por sí sola la posición inicial. En ese caso podría dañarse la corredera de empuje, además de existir el riesgo de que se pille los dedos con ella. Operación Sistemas de activación La herramienta neumática puede funcionar con dos siste- mas de activación diferentes: – Activación individual protegida Este sistema de activación requiere aplicar primero el seguro 2 contra la pieza de trabajo. El elemento de su- jeción solamente es expulsado al accionarse el dispa- rador 10. A continuación, la herramienta neumática solamente puede volver a activarse si el disparador y el seguro se encuentran nuevamente en la posición de partida. – Activación por contacto Este sistema de activación exige que primeramente sea presionado el disparador 10. El elemento de suje- ción es disparado siempre que, teniendo apretado el disparador, el seguro 2 sea presionado firmemente contra la pieza de trabajo. De esta manera la velocidad de trabajo es mayor. El selector 9 permite ajustar el sistema de activación de- seado. Puesta en marcha Desconecte el aparato de la toma de aire comprimido antes de realizar un ajuste en el aparato, cambiar de accesorio, o al guardar la herramienta neumática. Esta medida pre- ventiva reduce el riesgo a conectar acciden- talmente la herramienta neumática. Operación con activación individual (ver figura C) – Empuje hacia dentro el selector 9 al tiempo que lo in- clina hacia la posición inferior hasta volver a enclavar- lo. Queda ajustado así el sistema de “Ac- tivación individual”. – Suelte el selector 9. – Presione firmemente la boca 11, o bien, el protector de la pieza 1 revestido de goma contra la pieza de trabajo hasta empujar completamente hacia dentro el seguro

– Seguidamente, accione brevemente el disparador 10 y suéltelo a continuación. Entonces se dispara un clavo. – Deje que la herramienta neumática rebote contra la pieza de trabajo. – Para continuar disparando, separe completamente la herramienta neumática de la pieza de trabajo y asién- tela firmemente de nuevo sobre el siguiente punto de- seado. Operación con activación por contacto (ver figura D) – Empuje hacia dentro el selector 9 al tiempo que lo in- clina hacia la posición superior hasta volver a enclavar- lo. Queda ajustado así el sistema de “Activación por contacto”. – Suelte el selector 9. – Presione el disparador 10 y manténgalo accionado. – Presione firmemente la boca 11, o bien, el protector de la pieza 1 revestido de goma contra la pieza de trabajo hasta empujar completamente hacia dentro el seguro

Entonces se dispara un clavo. – Deje que la herramienta neumática rebote contra la pieza de trabajo. – Para continuar disparando, separe completamente la herramienta neumática de la pieza de trabajo y asién- tela firmemente de nuevo sobre el siguiente punto de- seado. OBJ_BUCH-1037-001.book Page 50 Tuesday, December 8, 2009 1:03 PMEspañol | 51 Bosch Power Tools 1 609 929 U15 | (8.12.09) – Separe la herramienta neumática y aplíquela de nuevo contra la pieza de trabajo en el nuevo punto de fijación deseado, y así sucesivamente. Si mantiene accionado el seguro se dispara un clavo siempre que asiente la herramienta neumática contra la pieza de trabajo. – Después de haber clavado la cantidad de clavos previs- ta vuelva a soltar el disparador 10. Instrucciones para la operación Desconecte el aparato de la toma de aire comprimido antes de realizar un ajuste en el aparato, cambiar de accesorio, o al guardar la herramienta neumática. Esta medida pre- ventiva reduce el riesgo a conectar acciden- talmente la herramienta neumática. Antes de comenzar a trabajar controle siempre el correc- to funcionamiento de los dispositivos de seguridad y ac- tivación, así como la sujeción firme de todos los tornillos y tuercas. Desconecte inmediatamente de la toma de aire compri- mido una herramienta neumática defectuosa o que fun- cione incorrectamente y acuda a un servicio técnico Bos- ch autorizado. No efectúe manipulaciones antirreglamentarias en la he- rramienta neumática. No desmonte ni bloquee ninguna pieza de la herramienta neumática como, p. ej., el seguro. No realice “reparaciones provisionales” con medios in- apropiados. La herramienta neumática deberá someterse a un mantenimiento profesional periódico ( ver “Manteni- miento y limpieza”, página 53). Evite cualquier debilitamiento o deterioro de la herra- mienta neumática como, p. ej.: – Estampando o grabando algo sobre ella. – Realizando una transformación no autorizada por el fa- bricante. – Guiándola a lo largo de plantillas fabricadas de un ma- terial duro como, p. ej., acero. – Dejándola caer o arrastrándola por el suelo. – Utilizándola como martillo. – Efectuando cualquier tipo de acción violenta. Examine si se encuentra algo debajo o detrás de la pieza de trabajo. No fije clavos en paredes, techos o suelos si detrás de ellos se encuentran personas. Los clavos pue- den traspasar la pieza y causar un accidente. No intente clavar un clavo encima de otro. El clavo puede deformarse, atascarse con el otro, o la herramienta neu- mática puede moverse de forma incontrolada. Si la herramienta neumática se utiliza a bajas temperatu- ras los primeros clavos se introducen más lentamente de lo común. Una vez que la herramienta neumática se ha ca- lentado por el uso, la velocidad de trabajo vuelve a ser normal. Evite disparar con el cargador vacío para evitar un mayor desgaste del percutor. En las pausas largas, o al finalizar el trabajo, desconecte la herramienta neumática de la toma de aire comprimido, siendo recomendable además vaciar el cargador. Vaciado del cargador – Tire hacia atrás de la corredera de empuje 7 hasta en- clavarla. – Saque la tira de clavos 14. No emplee tiras que contengan menos de 5 clavos. – Vuelva a tirar hacia atrás de la corredera de empuje 7 para desenclavarla. – Guíe cuidadosamente hacia delante la corredera de empuje hasta que la misma logre tocar el comienzo del cargador. Observación: No deje que la corredera de empuje recu- pere bruscamente por sí sola la posición inicial. En ese caso podría dañarse la corredera de empuje, además de existir el riesgo de que se pille los dedos con ella. Ajuste del tope de profundidad (ver figura E) La profundidad de penetración de los clavos puede ajus- tarse en el tope de profundidad 3. –Vacíe el cargador 8. (ver “Vaciado del cargador”, página 51) – Para reducir la profundidad de penetración gire en el sentido de las agujas del reloj el tope de profundidad.

Para aumentar la profundidad de penetración gire en sentido contrario a las agujas del reloj el tope de pro- fundidad. – Vuelva a llenar el cargador. (ver “Llenado del cargador”, página 49) – Compruebe en una pieza de desperdicio la profundi- dad de penetración ajustada. Si procede, repita los pasos de trabajo. OBJ_BUCH-1037-001.book Page 51 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 52 | Español Eliminación de atascos (ver figuras F1–F3) En casos aislados puede ocurrir que se queden atascados clavos en el canal de expulsión. Si esto ocurriese con bas- tante frecuencia consulte a un servicio técnico Bosch au- torizado. – Vacíe el cargador 8. (ver “Vaciado del cargador”, página 51) – Abra el cierre del cargador 15. –Tire del cargador 8, separándolo de la carcasa, hasta que éste se salga de la espiga de cierre 16. De esta manera queda accesible el clavo atascado en el canal de expulsión. – Retire el clavo atascado. Si fuese preciso utilice para ello una tenaza. –Si el percutor 17 se ha salido, vuélvalo a introducir en el émbolo ayudándose de un destornillador aceitado, o bien, empleando otro objeto apropiado, aceitado. – Lubrique el canal de expulsión con 2 –3 gotas de aceite para motores (SAE 10 o SAE 20). – Vuelva a montar el cargador 8: Si fuese preciso, abra el cierre del cargador 15. Intro- duzca la espiga de cierre 16 en la abertura del soporte del cargador 18. Haga coincidir el cargador con los alo- jamientos 19 del mismo y empújelo hacia delante hasta el tope. Sujete el cargador girando completamente ha- cia arriba el cierre 15. – Vuelva a llenar el cargador. (ver “Llenado del cargador”, página 49) Cambio del carril del depósito (ver figura G) Tras un uso prolongado de la herramienta neumática, puede que sea excesivo el desgaste sufrido por los carri- les del depósito 20. Sustituya los carriles del depósito si estuviesen defectuo- sos. – Vacíe el cargador 8. (ver “Vaciado del cargador”, página 51) – Afloje el tornillo de fijación 21 (3 mm) con la llave ma- cho hexagonal suministrada. –Saque la tapa 22 del cargador 8. – Deje deslizar hacia fuera los carriles del depósito 20 defectuosos. – Introduzca los carriles nuevos en el depósito. – Vuelva a montar la tapa 22 en el cargador y apriete fir- memente el tornillo de fijación 21. Cambio del protector de la pieza (ver figura H) El protector de la pieza 1 situado al final del seguro 2 pro- tege la pieza de trabajo al apretar la herramienta neumá- tica sobre el punto de sujeción previsto. El protector de la pieza puede retirarse y sustituirse. – Desmonte el clip 23 y desprenda del seguro 2 el pro- tector de la pieza. – Introduzca el nuevo protector de la pieza salvando los resaltes del seguro y vuelva montar el clip. Aplicación estacionaria de la herramienta neumática (ver figura I) Para la aplicación estacionaria de la herramienta neumá- tica es posible fijarla a un suspensor. Para ello es necesario montar la anilla 24. – Desmonte el tornillo posterior del deflector con la llave macho hexagonal suministrada. – Enrosque firmemente la anilla 24 en el deflector. – Enganche la anilla en el gancho del suspensor. Transporte y almacenaje Desconecte la herramienta neumática de la toma de aire comprimido al transportarla, especialmente si está subi- do a una escalera o si tiene que desplazarse manteniendo una postura desacostumbrada. Solamente transporte la herramienta neumática asiéndo- la por la empuñadura 5 y sin tener accionado el dispara- dor 10. Siempre guarde la herramienta neumática en un lugar se- co y caliente, teniéndola desconectada de la toma de aire comprimido. Si pretende no utilizar la herramienta neumática durante un largo tiempo aplique una ligera capa de aceite a todas las piezas de acero. De esta manera se evita la formación de óxido. OBJ_BUCH-1037-001.book Page 52 Tuesday, December 8, 2009 1:03 PMEspañol | 53 Bosch Power Tools 1 609 929 U15 | (8.12.09) Mantenimiento y servicio Mantenimiento y limpieza Desconecte el aparato de la toma de aire comprimido antes de realizar un ajuste en el aparato, cambiar de accesorio, o al guardar la herramienta neumática. Esta medida pre- ventiva reduce el riesgo a conectar acciden- talmente la herramienta neumática. Si a pesar de los esmerados procesos de fabricación y control, la herramienta neumática llegase a averiarse, la reparación deberá encargarse a un taller de servicio auto- rizado para herramientas eléctricas Bosch. Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el nº de artículo de 10 dígitos que figura en la placa de características de la herramienta neumática. f Únicamente deje realizar trabajos de mantenimiento y reparación por personal técnico cualificado. Sola- mente así se mantiene la seguridad de la herramienta neumática. Un servicio técnico autorizado Bosch realiza estos traba- jos rápida y concienzudamente. Lubricación de la herramienta neumática (ver figura J) Si la herramienta neumática no va conectada a una uni- dad de tratamiento, es necesario lubricarla a intervalos regulares: –Si el uso es normal 1 vez al día. –Si el uso es intenso 2 veces al día. Aplique 2 –3 gotas de lubricante en la boquilla de co- nexión de aire 6. No utilice lubricante en exceso, ya que se acumularía en la herramienta neumática y volvería a ser expulsado por la salida de aire 4. Únicamente utilice los lubricantes que Bosch recomien- da. – Aceite mineral para motores SAE 10 (para la utilización a bajas temperaturas) – Aceite mineral para motores SAE 20 Elimine los lubricantes y agentes limpiadores respetan- do el medio ambiente. Observe las prescripciones lega- les al respecto. OBJ_BUCH-1037-001.book Page 53 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 54 | Español Trabajos de cuidado Siempre mantenga limpios y exentos de cuerpos extraños (polvo, virutas, arena, etc.) la salida de aire 4, el seguro 2 y el disparador 10. Limpie el cargador 8. Retire las virutas de plástico o ma- dera que pudieran haberse acumulado en el cargador du- rante el trabajo. Limpie con regularidad la herramienta neumática con aire comprimido. Trabajo Aclaración Ejecución Vaciar a diario el filtro de aire salida Evita la acumulación de suciedad y humedad en la herramienta neumáti- ca. – Abra la válvula de salida. Siempre mantener lleno el aplicador de lubricante. Mantiene lubricada siempre la herra- mienta neumática. – Llene el aplicador de lubricante con los lubricantes recomendados. (ver “Lubricación de la herramienta neumática”, página 53) Limpiar cargador 8 y corredera de em- puje 7. Evita que se atasquen los clavos. – Sople diariamente con aire compri- mido el mecanismo del cargador y de la corredera de empuje. Asegurar que el seguro 2 funciona correctamente. Garantiza un trabajo seguro y eficien- te de la herramienta neumática. – Sople diariamente con aire compri- mido el mecanismo del seguro. Lubricación de la herramienta neumá- tica. Reduce el desgaste de la herramienta neumática. – Aplique 2–3 gotas de lubricante en la boquilla de conexión de aire 6. (ver “Lubricación de la herramienta neumática”, página 53) Vaciar el compresor. Evita la acumulación de suciedad y humedad en la herramienta neumáti- ca. – Abra la válvula de condensados del depósito del compresor. OBJ_BUCH-1037-001.book Page 54 Tuesday, December 8, 2009 1:03 PMEspañol | 55 Bosch Power Tools 1 609 929 U15 | (8.12.09) Eliminación de fallos Problema Causa Solución Aunque la herramienta neumáti- ca está en disposición de servi- cio no se dispara ningún clavo. Se ha atascado un clavo en el canal de expulsión. – Elimine la obstrucción. (ver “Eliminación de atascos”, página 52) Corredera de empuje 7 defectuosa. – Limpie y lubrique la corredera de em- puje 7 y asegúrese de que esté limpio el cargador 8. Resorte de la corredera de empuje debi- litado o defectuoso. – Acuda a un servicio técnico Bosch auto- rizado. Deje que sustituyan el resorte. Los elementos de inserción utilizados no son apropiados. – Solamente utilice accesorios origina- les. Únicamente deberán usarse los ele- mentos de sujeción (clavos, grapas, etc.) detallados en la tabla “Datos téc- nicos”. Cargador 8 vacío. – Vuelva a llenar el cargador. (ver “Llenado del cargador”, página 49) Los clavos son expulsados muy lentamente y con muy poca fuerza. La presión nominal de la alimentación de aire comprimido es muy baja. – Aumente el paso de aire comprimido. Preste atención a no exceder 8 bar. Percutor dañado. – Únicamente utilice los lubricantes que Bosch recomienda. (ver “Lubricación de la herramienta neumática”, página 53) Retén del émbolo desgastado o defec- tuoso. – Acuda a un servicio técnico Bosch auto- rizado. Deje que sustituyan el resorte. Amortiguador desgastado. – Acuda a un servicio técnico Bosch auto- rizado. Deje que sustituyan el resorte. La longitud y el diámetro de la manguera de toma de aire 13 no se corresponden con los valores prescritos para esta he- rramienta neumática. – Utilice una manguera de toma de aire de dimensiones correctas. (ver “Datos técnicos”, página 48) Manguera de toma de aire 13 doblada. – Desdoble la manguera de toma de aire. La profundidad de penetración de los clavos es excesiva. Presión nominal demasiado alta en la ali- mentación de aire comprimido. – Reduzca el paso de aire comprimido. Preste atención a que la presión no quede por debajo de 4 bar. Tope de profundidad mal ajustado. – Ajuste el tope de profundidad a la me- dida deseada. (ver “Ajuste del tope de profundidad”, página 51) Amortiguador desgastado. – Acuda a un servicio técnico Bosch auto- rizado. Deje que sustituyan el resorte. OBJ_BUCH-1037-001.book Page 55 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 56 | Español La profundidad de penetración de los clavos es insuficiente. La presión nominal de la alimentación de aire comprimido es muy baja. – Aumente el paso de aire comprimido. Preste atención a no exceder 8 bar. Tope de profundidad mal ajustado. – Ajuste el tope de profundidad a la me- dida deseada. (ver “Ajuste del tope de profundidad”, página 51) La longitud y el diámetro de la manguera de toma de aire 13 no se corresponden con los valores prescritos para esta he- rramienta neumática. – Utilice una manguera de toma de aire de dimensiones correctas. (ver “Datos técnicos”, página 48) Manguera de toma de aire 13 doblada. – Desdoble la manguera de toma de aire. En la herramienta neumática se van saltando algunos clavos o el paso de avance es excesivo. Los elementos de inserción utilizados no son apropiados. – Solamente utilice accesorios origina- les. Únicamente deberán usarse los ele- mentos de sujeción (clavos, grapas, etc.) detallados en la tabla “Datos téc- nicos”. El cargador 8 no trabaja correctamente. – Limpie y lubrique la corredera de em- puje 7 y asegúrese de que esté limpio el cargador 8. Resorte de la corredera de empuje debi- litado o defectuoso. – Acuda a un servicio técnico Bosch auto- rizado. Deje que sustituyan el resorte. Retén del émbolo desgastado o defec- tuoso. – Acuda a un servicio técnico Bosch auto- rizado. Deje que sustituyan el resorte. Los clavos se atascan con fre- cuencia en el canal de expul- sión. Los elementos de inserción utilizados no son apropiados. – Solamente utilice accesorios origina- les. Únicamente deberán usarse los ele- mentos de sujeción (clavos, grapas, etc.) detallados en la tabla “Datos téc- nicos”. – Acuda a un servicio técnico Bosch auto- rizado. Los clavos disparados están do- blados. Percutor dañado. – Acuda a un servicio técnico Bosch auto- rizado. Deje que sustituyan el resorte. A diferencia de lo que ocurre a velocidad normal, al trabajar a una velocidad alta los clavos no penetran suficientemente en el material. El diámetro interior de la manguera de toma de aire es demasiado pequeño. – Utilice una manguera de toma de aire de dimensiones correctas. (ver “Datos técnicos”, página 48) El compresor no es apto para altas velo- cidades de trabajo. – Utilice un compresor con una capaci- dad adecuada para poder abastecer su- ficientemente a todas las herramientas neumáticas conectadas a él para que operen a la velocidad de trabajo desea- da. Problema Causa Solución OBJ_BUCH-1037-001.book Page 56 Tuesday, December 8, 2009 1:03 PMEspañol | 57 Bosch Power Tools 1 609 929 U15 | (8.12.09) Accesorios especiales Información sobre el programa completo de accesorios de calidad la obtiene en internet bajo www.bosch-pt.com o en su comercio especializado habitual. Servicio técnico y atención al cliente El servicio técnico le asesorará en las consultas que pue- da Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibu- jos de despiece e informaciones sobre las piezas de re- cambio las podrá obtener también en internet bajo: www.bosch-pt.com Nuestro equipo de asesores técnicos le orientará gusto- samente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios. España Robert Bosch España, S.A. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid Tel. Asesoramiento al cliente: +34 (0901) 11 66 97 Fax: +34 (091) 327 98 63 Venezuela Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 Tel.: +58 (02) 207 45 11 México Robert Bosch S.A. de C.V. Tel. Interior: +52 (01) 800 627 1286 Tel. D.F.: +52 (01) 52 84 30 62 E-Mail: arturo.fernandez@mx.bosch.com Argentina Robert Bosch Argentina S.A. Av. Córdoba 5160 C1414BAW Ciudad Autónoma de Buenos Aires Atención al Cliente Tel.: +54 (0810) 555 2020 E-Mail: herramientas.bosch@ar.bosch.com Perú Autorex Peruana S.A. República de Panamá 4045, Lima 34 Tel.: +51 (01) 475-5453 E-Mail: vhe@autorex.com.pe Chile EMASA S.A. Irarrázaval 259 – Ñuñoa Santiago Tel.: +56 (02) 520 3100 E-Mail: emasa@emasa.cl Eliminación Se recomienda que la herramienta neumática, los acceso- rios y el embalaje sean sometidos a un proceso de recu- peración que respete el medio ambiente. Entregue las herramientas neumáticas inservibles a un centro de reciclaje o al comercio, p.ej., a un servicio téc- nico oficial Bosch. Reservado el derecho de modificación. OBJ_BUCH-1037-001.book Page 57 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 58 | Português
