ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GSN 9021 RK Professional BOSCH

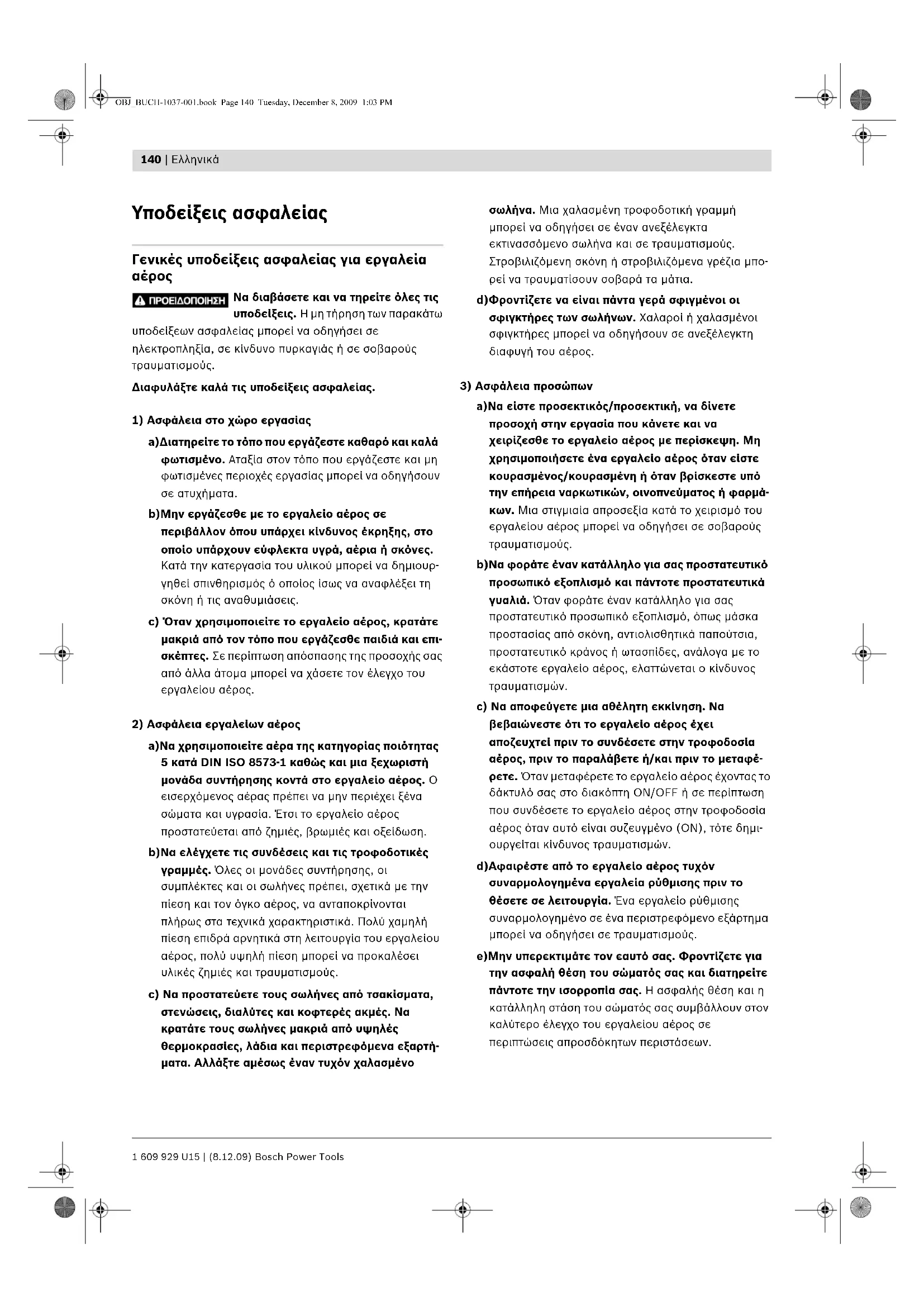

Υποδείξεις ασφαλείας Γενικές υποδείξεις ασφαλείας για εργαλεία

Να διαβάσετε και να τηρείτε όλες τις υποδείξεις. Η μη τήρηση των παρακάτω υποδείξεων ασφαλείας μπορεί να οδηγήσει σε ηλεκτροπληξία, σε κίνδυνο πυρκαγιάς ή σε σοβαρούς τραυματισμούς. Διαφυλάξτε καλά τις υποδείξεις ασφαλείας.

1) Ασφάλεια στο χώρο εργασίας

a)Διατηρείτε το τόπο που εργάζεστε καθαρό και καλά φωτισμένο. Αταξία στον τόπο που εργάζεστε και μη φωτισμένες περιοχές εργασίας μπορεί να οδηγήσουν σε ατυχήματα. b)Μην εργάζεσθε με το εργαλείο αέρος σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, στο οποίο υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνες. Κατά την κατεργασία του υλικού μπορεί να δημιουρ- γηθεί σπινθηρισμός ό οποίος ίσως να αναφλέξει τη σκόνη ή τις αναθυμιάσεις. c) Όταν χρησιμοποιείτε το εργαλείο αέρος, κρατάτε μακριά από τον τόπο που εργάζεσθε παιδιά και επι- σκέπτες. Σε περίπτωση απόσπασης της προσοχής σας από άλλα άτομα μπορεί να χάσετε τον έλεγχο του εργαλείου αέρος.

2) Ασφάλεια εργαλείων αέρος

a)Να χρησιμοποιείτε αέρα της κατηγορίας ποιότητας 5 κατά DIN ISO 8573-1 καθώς και μια ξεχωριστή μονάδα συντήρησης κοντά στο εργαλείο αέρος. Ο εισερχόμενος αέρας πρέπει να μην περιέχει ξένα σώματα και υγρασία. Έτσι το εργαλείο αέρος προστατεύεται από ζημιές, βρωμιές και οξείδωση. b)Να ελέγχετε τις συνδέσεις και τις τροφοδοτικές γραμμές. Όλες οι μονάδες συντήρησης, οι συμπλέκτες και οι σωλήνες πρέπει, σχετικά με την πίεση και τον όγκο αέρος, να ανταποκρίνονται πλήρως στα τεχνικά χαρακτηριστικά. Πολύ χαμηλή πίεση επιδρά αρνητικά στη λειτουργία του εργαλείου αέρος, πολύ υψηλή πίεση μπορεί να προκαλέσει υλικές ζημιές και τραυματισμούς. c) Να προστατεύετε τους σωλήνες από τσακίσματα, στενώσεις, διαλύτες και κοφτερές ακμές. Να κρατάτε τους σωλήνες μακριά από υψηλές θερμοκρασίες, λάδια και περιστρεφόμενα εξαρτή- ματα. Αλλάξτε αμέσως έναν τυχόν χαλασμένο σωλήνα. Μια χαλασμένη τροφοδοτική γραμμή μπορεί να οδηγήσει σε έναν ανεξέλεγκτα εκτινασσόμενο σωλήνα και σε τραυματισμούς. Στροβιλιζόμενη σκόνη ή στροβιλιζόμενα γρέζια μπο- ρεί να τραυματίσουν σοβαρά τα μάτια. d)Φροντίζετε να είναι πάντα γερά σφιγμένοι οι σφιγκτήρες των σωλήνων. Χαλαροί ή χαλασμένοι σφιγκτήρες μπορεί να οδηγήσουν σε ανεξέλεγκτη διαφυγή του αέρος.

3) Ασφάλεια προσώπων

a)Να είστε προσεκτικός/προσεκτική, να δίνετε προσοχή στην εργασία που κάνετε και να χειρίζεσθε το εργαλείο αέρος με περίσκεψη. Μη χρησιμοποιήσετε ένα εργαλείο αέρος όταν είστε κουρασμένος/κουρασμένη ή όταν βρίσκεστε υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμά- κων. Μια στιγμιαία απροσεξία κατά το χειρισμό του εργαλείου αέρος μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς. b)Να φοράτε έναν κατάλληλο για σας προστατευτικό προσωπικό εξοπλισμό και πάντοτε προστατευτικά γυαλιά. Όταν φοράτε έναν κατάλληλο για σας προστατευτικό προσωπικό εξοπλισμό, όπως μάσκα προστασίας από σκόνη, αντιολισθητικά παπούτσια, προστατευτικό κράνος ή ωτασπίδες, ανάλογα με το εκάστοτε εργαλείο αέρος, ελαττώνεται ο κίνδυνος τραυματισμών. c) Να αποφεύγετε μια αθέλητη εκκίνηση. Να βεβαιώνεστε ότι το εργαλείο αέρος έχει αποζευχτεί πριν το συνδέσετε στην τροφοδοσία αέρος, πριν το παραλάβετε ή/και πριν το μεταφέ- ρετε. Όταν μεταφέρετε το εργαλείο αέρος έχοντας το δάκτυλό σας στο διακόπτη ON/OFF ή σε περίπτωση που συνδέσετε το εργαλείο αέρος στην τροφοδοσία αέρος όταν αυτό είναι συζευγμένο (ΟΝ), τότε δημι- ουργείται κίνδυνος τραυματισμών. d)Αφαιρέστε από το εργαλείο αέρος τυχόν συναρμολογημένα εργαλεία ρύθμισης πριν το θέσετε σε λειτουργία. Ένα εργαλείο ρύθμισης συναρμολογημένο σε ένα περιστρεφόμενο εξάρτημα μπορεί να οδηγήσει σε τραυματισμούς. e)Μην υπερεκτιμάτε τον εαυτό σας. Φροντίζετε για την ασφαλή θέση του σώματός σας και διατηρείτε πάντοτε την ισορροπία σας. Η ασφαλής θέση και η κατάλληλη στάση του σώματός σας συμβάλλουν στον καλύτερο έλεγχο του εργαλείου αέρος σε περιπτώσεις απροσδόκητων περιστάσεων. OBJ_BUCH-1037-001.book Page 140 Tuesday, December 8, 2009 1:03 PMΕλληνικά | 141 Bosch Power Tools 1 609 929 U15 | (8.12.09) f) Φοράτε κατάλληλα ενδύματα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά σας, τα ρούχα σας και τα γάντια σας μακριά από κινούμενα εξαρτήματα. Χαλαρή ενδυμασία, κοσμήματα ή μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα. g)Όταν υπάρχει η δυνατότητα συναρμολόγησης διατάξεων αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι αυτές είναι συνδεμένες καθώς και ότι χρησιμοποιούνται σωστά. Η χρήση αυτών των διατάξεων ελαττώνει τους κινδύνους που προκαλ- ούνται από τη σκόνη. h)Μην αναπνέετε άμεσα τον εξερχόμενο αέρα. Φροντίζετε, ο εξερχόμενος αέρας να μην χτυπάει τα μάτια σας. Ο εξερχόμενος αέρας του εργαλείου αέρος μπορεί να περιέχει νερό, λάδια, μεταλλικά σωματίδια και βρωμιές από το συμπιεστή. Αυτό μπορεί να βλάψει την υγεία σας.

4) Επιμελής χειρισμός και χρήση εργαλείων αέρος

a) Να χρησιμοποιείτε διατάξεις σύσφιξης ή μια μέγγενη για να ασφαλίζετε και να υποστηρίζετε το υπό κατεργασία τεμάχιο. Όταν συγκρατείτε το υπό κατεργασία τεμάχιο με το χέρι ή όταν το πιέζετε επάνω στο σώμα σας δεν μπορείτε να χειριστείτε ασφαλώς το εργαλείο αέρος. b)Μην υπερφορτώνετε το εργαλείο αέρος. Για την εκάστοτε εργασία να χρησιμοποιείτε μόνο το εργαλείο αέρος που προορίζεται γι’ αυτήν. Με το κατάλληλο εργαλείο αέρος εργάζεστε καλύτερα και ασφαλέστερα στην αναφερόμενη περιοχή ισχύος. c) Μη χρησιμοποιήσετε ποτέ ένα εργαλείο αέρος που έχει χαλασμένο διακόπτη ON/OFF. Ένα εργαλείο αέρος που δεν μπορείτε πλέον να το θέσετε σε λειτουργία ή εκτός λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί. d)Να διακόπτετε την τροφοδότηση με αέρα πριν διεξάγετε στη συσκευή ρυθμίσεις, πριν αλλάξετε εξαρτήματα ή όταν πρόκειται να διαφυλάξετε/να αποθηκεύσετε το εργαλείο αέρος. Αυτό το προληπτικό μέτρο εμποδίζει την κατά λάθος εκκίνηση του εργαλείου αέρος. e)Να διαφυλάγετε τα εργαλεία αέρος που δεν χρησιμοποιείτε μακριά από παιδιά. Μην επιτρέψετε τη χρήση του εργαλείου αέρος σε άτομα που δεν είναι εξοικειωμένα μ’ αυτό ή δεν έχουν διαβάσει τις παρούσες οδηγίες. Τα εργαλεία αέρος είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα άτομα. f) Να περιποιείστε προσεκτικά το εργαλείο αέρος. Να ελέγχετε, αν τα κινούμενα εξαρτήματα λειτουργούν άψογα χωρίς να μπλοκάρουν ή μήπως έχουν σπάσει ή φθαρεί τυχόν εξαρτήματα τα οποία θα επηρεάζουν αρνητικά τον τρόπο λειτουργίας του εργαλείου αέρος. Δώστε τα χαλασμένα εξαρτήματα για επισκευή πριν ξαναχρησι- μοποιήσετε το εργαλείο αέρος. Η κακή συντήρηση των εργαλείων αέρος αποτελεί αιτία πολλών ατυχημάτων. g)Να χρησιμοποιείτε το εργαλείο αέρος, τα εξαρτήματα, τα παρελκόμενα κτλ. σύμφωνα μ’ αυτές τις οδηγίες. Να λαμβάνετε επίσης υπόψη τις εκάστοτε συνθήκες και την υπό διεξαγωγή εργασία. Η χρήση του εργαλείου αέρος για εργασίες που δεν προβλέπονται γι’ αυτό μπορεί να δημι- ουργήσει επικίνδυνες καταστάσεις.

a) Να δίνετε το εργαλείο αέρος για επισκευή από άριστα εκπαιδευμένο ειδικό προσωπικό και με γνήσια ανταλλακτικά. Έτσι εξασφαλίζετε τη διατήρηση της ασφάλειας του εργαλείου αέρος. OBJ_BUCH-1037-001.book Page 141 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 142 | Ελληνικά Υποδείξεις ασφαλείας για καρφωτικά πεπιεσμένου αέρα Φοράτε προστατευτικά γυαλιά. f Να υπολογίζετε πάντοτε ότι το εργαλείο πεπιεσμένου αέρα περιέχει καρφιά. Ο επιπόλαιος χειρισμός του εργαλείου πεπιεσμένου αέρα μπορεί να οδηγήσει σε απροσδόκητο εκσφενδονισμό καρφιών και να σας τραυματίσει. f Να κρατάτε το εργαλείο πεπιεσμένου αέρα έτσι, ώστε να μην υπάρχει κίνδυνος τραυματισμού του κεφαλιού σας ή/και του σώματος σας από ένα απροσδόκητο κλότσημα εξαιτίας κάποιας ανωμαλίας στην τροφοδότηση ή λόγω σκληρών υπό κατεργασία

f Να μη στοχεύετε με το εργαλείο πεπιεσμένου αέρα ούτε τον εαυτό σας ούτε άλλα παρευρισκόμενα άτομα. Εξαιτίας μιας τυχόν απροσδόκητης ενεργοποίησης μπορεί να εκσφενδονιστεί ένα αντικείμενο καρφώματος και να προκαλέσει τραυματισμούς. f Μην ενεργοποιήσετε το εργαλείο πεπιεσμένου αέρα πριν το ακουμπήσετε επάνω στο υπό κατεργασία τεμάχιο. Όταν το εργαλείο πεπιεσμένου αέρα δεν έχει επαφή με το υπό κατεργασία τεμάχιο το αντικείμενο καρφώματος μπορεί να εκτραπεί και να οδηγήσει έτσι σε υπερφόρτωση του εργαλείου πεπιεσμένου αέρα. Να μην εργάζεστε ανεβασμένος/ανεβασμένη επάνω σε σκάλες ή σκαλωσιές όταν το σύστημα ενεργοποίησης βρίσκεται στη θέση «Ενεργοποίηση επαφής». Ιδιαίτερα απαγορεύεται να πηγαίνετε από τη μια θέση καρφώματος στην άλλη περνώντας πάνω από σκαλωσιές, κλίμακες, σκάλες ή πάνω από κατασκευές που μοιάζουν με σκάλες, π.χ. ξυλοδεσιές οροφών. Δεν επιτρέπεται επίσης και το κλείσιμο κασονιών καθώς και η ανάρτηση ασφαλειών μεταφοράς, π.χ. επάνω σε οχήματα και βαγόνια. Σ’ αυτό το σύστημα ενεργοποίησης εκσφενδονίζεται ένα αντικείμενο καρφώματος μόλις ακουμπήσετε το εργαλείο πεπιεσμένου αέρα και η ασφάλεια αποδέσμευσης είναι πατημένη. Αυτό μπορεί να προκαλέσει τραυματισμούς. f Να δίνετε προσοχή στις συνθήκες που υπάρχουν στο χώρο που εργάζεστε. Τα αντικείμενα καρφώματος μπορεί να διαπεράσουν λεπτά υπό κατεργασία τεμάχια ή να ξεγλιστρήσουν όταν κατεργάζεστε τις γωνίες και τις ακμές των υπό κατεργασία τεμαχίων και τραυματίσουν τυχόν παρευρισκόμενα άτομα. Διακόψτε την τροφοδοσία με πεπιεσμένο αέρα όταν το αντικείμενο καρφώματος σφηνώσει μέσα στο εργαλείο πεπιεσμένου αέρα. Όταν το εργαλείο πεπιεσμένου αέρα είναι συνδεμένο, μπορεί να ενεργοποιηθεί κατά λάθος όταν αφαιρείτε το σφηνωμένο αντικείμενο καρφώματος. f Να είστε πάντοτε προσεκτικός/προσεκτική όταν αφαιρείτε ένα σφηνωμένο αντικείμενο καρφώματος. Το σύστημα μπορεί να βρίσκεται υπό τάση και το αντικείμενο καρφώματος μπορεί να εκσφενδονιστεί με ορμή όταν προσπαθείτε να εξουδετερώσετε το

f Μην χρησιμοποιήσετε αυτό το εργαλείο πεπιεσμένου αέρα για να στερεώσετε ηλεκτρικές γραμμές. Δεν είναι κατάλληλο για την εγκατάσταση ηλεκτρικών γραμμών, μπορεί να χαλάσει τη μόνωση των ηλεκτρικών καλωδίων και να οδηγήσει έτσι σε ηλεκτροπληξία και να προκαλέσει κίνδυνο πυρκαγιάς. f Μην τροφοδοτήσετε ποτέ το εργαλείο πεπιεσμένου αέρα με οξυγόνο ή εύφλεκτα αέρια. Τα εύφλεκτα αέρια είναι επικίνδυνα και μπορεί να προκαλέσουν την έκρηξη του εργαλείου πεπιεσμένου αέρα. f Χρησιμοποιείτε κατάλληλες ανιχνευτικές συσκευές για να εντοπίσετε τυχόν μη ορατές τροφοδοτικές γραμμές ή συμβουλευτείτε τη τοπική επιχείρηση παροχής ενέργειας. Η επαφή με ηλεκτρικές γραμμές μπορεί να οδηγήσει σε πυρκαγιά και ηλεκτροπληξία. Τυχόν βλάβη ενός αγωγού αερίου (γκαζιού) μπορεί να προκαλέσει έκρηξη. Το τρύπημα ενός υδροσωλήνα προκαλεί υλικές ζημιές. f Το εργαλείο πεπιεσμένου αέρα πρέπει να συνδέεται μόνο σε αγωγούς στους οποίους η μέγιστη επιτρεπτή πίεση του εργαλείου πεπιεσμένου αέρα δεν μπορεί να ξεπεραστεί περισσότερο από 10 %. Υπό υψηλότερες πιέσεις πρέπει να εγκατασταθεί μια βαλβίδα ρύθμισης πίεσης (μειωτήρας πίεσης) με συνδεμένη εν σειρά μια βαλβίδα περιορισμού πίεσης. Υπερβολικά υψηλή πίεση προκαλεί ανωμαλίες λειτουργίας ή το σπάσιμο του εργαλείου πεπιεσμένου αέρα, πράγμα που μπορεί να προκαλέσει τραυματισμούς. OBJ_BUCH-1037-001.book Page 142 Tuesday, December 8, 2009 1:03 PMΕλληνικά | 143 Bosch Power Tools 1 609 929 U15 | (8.12.09) Περιγραφή λειτουργίας Διαβάστε όλες τις προειδοποιητικές υποδείξεις. Αμέλειες κατά την τήρηση των προειδοποιητικών υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, κίνδυνο πυρκαγιάς ή/και σοβαρούς τραυματισμούς. Χρήση σύμφωνα με τον προορισμό Το εργαλείο πεπιεσμένου αέρα προορίζεται για την κατασκευή συνδέσμων στις κατασκευές οροφών, σε καλουπώματα και ξυλοδεσιές καθώς και για την κατασκευή στοιχείων για τοίχους και ταβάνια, ξύλινων προσόψεων, παλετών, ξύλινων φραχτών, ηχομονωτικών τοίχων και

Επιτρέπεται η χρήση μόνο αντικειμένων καρφώματος (καρφιών, δίχαλων κτλ.) που προβλέπονται στον πίνακα «Τεχνικά χαρακτηριστικά». Απεικονιζόμενα στοιχεία Η αριθμοδότηση των απεικονιζόμενων στοιχείων βασίζεται στην απεικόνιση του εργαλείου αέρος στη σελίδα με τα

1 Προστατευτικό του υπό κατεργασία τεμαχίου 2 Ασφάλεια αποδέσμευσης 3 Οδηγός βάθους 4 Έξοδος αέρα 5 Λαβή 6 Εξάρτημα σύνδεσης αέρα 7 Έμβολο γεμιστήρα 8 Γεμιστήρας 9 Διακόπτης προεπιλογής συστήματος ενεργοποίησης 10 Σκανδάλη 11 Στόμιο 12 Ταχυσύνδεσμος 13 Σωλήνας τροφοδότησης με αέρα 14 Δέσμη καρφιών* 15 Ασφάλεια γεμιστήρα 16 Πίρος-πώμα 17 Μήτρα 18 Βάση γεμιστήρα 19 Σύρτης γεμιστήρα στην κάνη 20 Ράγα γεμιστήρα 21 Βίδα στερέωσης 22 Καπάκι 23 Ελατηριωτός σφιγκτήρας 24 Βιδωτός κρίκος για ανάρτηση του εργαλείου πεπιεσμένου αέρα *Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. Για τον πλήρη κατάλογο εξαρτημάτων κοίτα το πρόγραμμα εξαρτημάτων. OBJ_BUCH-1037-001.book Page 143 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 144 | Ελληνικά Τεχνικά χαρακτηριστικά Πληροφορίες για θόρυβο και δονήσεις Οι τιμές μέτρησης του θορύβου εξακριβώθηκαν κατά EN 12549. Η χαρακτηριστική στάθμη θορύβων εξακριβώθηκε σύμφωνα με την καμπύλη Α και ανέρχεται σε: Στάθμη ακουστικής πίεσης 110 dB(A). Στάθμη ακουστικής ισχύος 123 dB(A). Ανασφάλεια μέτρησης K=2 dB. Φοράτε ωτασπίδες! Οι ολικές τιμές κραδασμών (άθροισμα ανυσμάτων τριών κατευθύνσεων) εξακριβώθηκαν κατά EN 28662 και EN ISO 8662. Τιμή εκπομπής κραδασμών a

, ανασφάλεια μέτρησης K = 1,5 m/s

Καρφωτικό πεπιεσμένου αέρα GSN 90-21 RK Professional

Professional Αριθμός ευρετηρίου 3 601 D91 0.. 3 601 D91 3.. Ισχύς κρούσης σε σε 6,3 bar (91 psi) Nm 98 96 Συστήματα ενεργοποίησης – Μεμονωμένη ενεργοποίηση με αποκλεισμό

– Ενεργοποίηση επαφής

Αντικείμενο καρφώματος

Ταινία καρφιών με σύνδεση με πλαστικό στρογγυλό κεφάλι

–90 2,8 –3,8 Ταινία καρφιών με σύνδεση με χαρτί κεφάλι σχήματος D

–90 2,8 –3,8 Γωνία γεμιστήρα ° 21 34 μέγιστο περιεχόμενο γεμιστήρα 73 99 Λάδι κινητήρων SAE 10, SAE 20

0,25 –0,5 0,25–0,5 Εσωτερική χωρητικότητα ml 997 997 Ονομαστική πίεση bar 4–8 4–8 Σπείρωμα σύνδεσης "3/83/8 Σωλήνας τροφοδοσίας αέρα – μέγ. πίεση λειτουργίας σε 20 °C – Εσωτερική διάμετρος σωλήνα – μέγ. μήκος σωλήνα bar

Κατανάλωση αέρα ανά κάρφωμα σε σε 6,8 bar (100 psi) l3,023,02

Βάρος σύμφωνα με EPTA-Procedure 01/2003 kg 3,89 3,8 OBJ_BUCH-1037-001.book Page 144 Tuesday, December 8, 2009 1:03 PMΕλληνικά | 145 Bosch Power Tools 1 609 929 U15 | (8.12.09) Δήλωση συμβατότητας Δηλώνουμε υπευθύνως ότι το προϊόν που περιγράφεται στα «Τεχνικά χαρακτηριστικά» εκπληρώνει τους εξής κανονισμούς ή κατασκευαστικές συστάσεις: EN 792 σύμφωνα με τις διατάξεις της οδηγίας 98/37/EΚ (έως

28.12.2009), 2006/42/EΚ (από 29.12.2009).

Τεχνικός φάκελος από: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 08.12.2009 Συναρμολόγηση Σύνδεση στην τροφοδοσία αέρος (βλέπε εικόνα A) Να βεβαιώνεστε ότι η πίεση στην εγκατάσταση πεπιεσμένου αέρα δεν είναι υψηλότερη από την εγκεκριμένη μέγιστη ονομαστική πίεση του εργαλείου πεπιεσμένου αέρα. Στην αρχή να ρυθμίζετε την πίεση αέρα στην κατώτατη τιμή της προτεινόμενης ονομαστικής πίεσης (βλέπε «Τεχνικά χαρακτηριστικά»). Αν χρειαστεί, ελέγξτε την πίεση στην είσοδο αέρος με ένα μανόμετρο, όταν το εργαλείο αέρος βρίσκεται σε λειτουργία. Για να επιτύχετε τη μέγιστη εφικτή απόδοση πρέπει να τηρούνται οι τιμές για το σωλήνα τροφοδοσίας με αέρα 13 (σπείρωμα σύνδεσης, μέγιστη πίεση λειτουργίας, εσωτερική διατομή σωλήνα, μέγιστο μήκος σωλήνα, βλέπε «Τεχνικά χαρακτηριστικά»), eingehalten werden. Ο εισερχόμενος αέρας πρέπει να μην περιέχει ξένα αντικείμενα και υγρασία, για να προστατευτεί το εργαλείο αέρος από ζημιές, βρωμιές και οξειδώσεις. Όλοι οι οπλισμοί, οι γραμμές σύνδεσης και οι σωλήνες πρέπει να αντέχουν στην πίεση και στον απαραίτητο όγκο

Αποφεύγετε τις στενώσεις των τροφοδοτικών γραμμών, π.χ. από ζουλήματα, τσακίσματα ή τεντώματα! Σύνδεση της τροφοδοσίας αέρος στο εργαλείο αέρος – Αδειάστε το γεμιστήρα 8. (Βλέπε «Άδειασμα γεμιστήρα», σελίδα 147) Κατά τη διάρκεια των επόμενων εργασιών μπορεί να εκσφενδονιστεί ένα αντικείμενο καρφώματος, σε περίπτωση που όταν διεξάγετε κάποια εργασία συντήρησης ή καθαρισμού ή όταν μεταφέρετε το εργαλείο πεπιεσμένου αέρα, ορισμένα εσωτερικά εξαρτήματά του δεν βρίσκονται στην αρχική τους θέση. – Συνδέστε το εξάρτημα σύνδεσης 6 με ένα σωλήνα τροφοδοσίας με αέρα 13 που είναι εξοπλισμένος με έναν ταχυσύνδεσμο 12. – Βεβαιωθείτε ότι το εργαλείο πεπιεσμένου αέρα λειτουργεί άριστα, ακουμπώντας το με το στόμιο 11 ή, ανάλογα, με το επιστρωμένο με ελαστικό προστατευτικό εργαλείου 1 επάνω σε ένα άχρηστο κομμάτι ξύλου ή επάνω σε ένα υλικό από ξύλο και πατήστε τη σκανδάλη μια-δυο φορές. Γέμισμα του γεμιστήρα (βλέπε εικόνες B1 –B2) Να διακόπτετε την παροχή αέρος πριν διεξ- άγετε στο μηχάνημα εργασίες ρύθμισης, πριν αντικαταστήσετε κάποιο εξάρτημά του καθώς και όταν αποθέτετε το εργαλείο αέρος. Με αυτό το προληπτικό μέτρο εμποδί- ζετε την κατά λάθος εκκίνηση του εργαλείου

f Να χρησιμοποιείτε μόνο γνήσια εξαρτήματα από την Bosch (βλέπε «Τεχνικά χαρακτηριστικά»). Τα εξαρτήματα ακριβείας του εργαλείου πεπιεσμένου αέρα, όπως ο γεμιστήρας, το στόμιο και η κάνη, είναι εναρμονισμένα με τα δίχαλα, τα καρφιά και τις κοπίλιες από την Bosch. Άλλοι κατασκευαστές χρησιμοποιούν διαφορετικές ποιότητες χάλυβα και διαφορετικές διαστάσεις. Η χρήση μη εγκεκριμένων αντικειμένων καρφώματος μπορεί να οδηγήσουν σε βλάβη του εργαλείου πεπιεσμένου αέρα και να προκαλέσουν τραυματισμούς. Όταν γεμίζετε το γεμιστήρα να κρατάτε το εργαλείο πεπιεσμένου αέρα κατά τέτοιο τρόπο, ώστε το στόμιο 11 να μη σημαδεύει ούτε το δικό σας σώμα ούτε άλλα

– Τραβήξτε το έμβολο γεμιστήρα 7 προς τα πίσω μέχρι να

Υπόδειξη: Πρέπει να μπορείτε να ωθείτε το έμβολο γεμιστήρα προς τα πίσω χωρίς να ασκείτε μεγάλη δύναμη (μόνο με το δάκτυλο). Όταν το ελατήριο του εμβόλου γεμιστήρα είναι πολύ σκληρό τα καρφιά καρφώνονται

Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1037-001.book Page 145 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 146 | Ελληνικά – Αν χρειαστεί, καθαρίστε και γρασάρετε το έμβολο 7 γεμιστήρα και βεβαιωθείτε ότι ο γεμιστήρας 8 δεν είναι

– Περάστε μια κατάλληλη ταινία καρφιών 14. Να μη χρησιμοποιείτε ταινίες με λιγότερα από 5 καρφιά. Να μην περνάτε περισσότερες από 2 ταινίες. Να βεβαιώνετε ότι τα κεφάλια των καρφιών επικαλύπτονται αναμεταξύ τους. GSN 90-34 DK: Σ’ αυτό το εργαλείο πεπιεσμένου αέρα μια διάταξη αποκλεισμού εμποδίζει το κάρφωμα των τελευταίων καρφιών. Στο γεμιστήρα παραμένουν περίπου 7 καρφιά. – Τραβήξτε το έμβολο γεμιστήρα 7 ακόμη μια φορά προς τα πίσω για να λύσετε την ασφάλεια. – Οδηγήστε το έμβολο γεμιστήρα προσεκτικά προς τα εμπρός μέχρι αγγίξει τη δεσμίδα καρφιών. Να βεβαιώνεστε ότι το έμβολο γεμιστήρα προωθείται πάνω από το κεφάλι του τελευταίου καρφιού. Υπόδειξη: Να μην αφήνετε το έμβολο γεμιστήρα να επιστρέφει από μόνο του. Το έμβολο γεμιστήρα μπορεί να πάθει ζημιά και ταυτόχρονα υπάρχει κίνδυνος να σφηνώσει το δάκτυλό σας.

Συστήματα ενεργοποίησης Το εργαλείο πεπιεσμένου αέρα μπορεί να ενεργοποιηθεί με δυο τρόπους: – Μεμονωμένη ενεργοποίηση με αποκλεισμό

Στο σύστημα αυτό πρέπει πρώτα η ασφάλεια αποδέσμευσης 2 να ακουμπήσει γερά επάνω στο υπό κατεργασία τεμάχιο. Η σύνδεση εκτελείται μόνο όταν πατηθεί η σκανδάλη 10. Τώρα, το κάρφωμα μπορεί να συνεχιστεί μόνο όταν η σκανδάλη και η ασφάλεια αποδέσμευσης επανέλθουν στην αρχική τους θέση. – Ενεργοποίηση επαφής Στο σύστημα αυτό πρέπει να πατηθεί πρώτα η σκανδάλη

10. Η σύνδεση λαμβάνει χώρα μόνο όταν η σκανδάλη

είναι πατημένη και η ασφάλεια αποδέσμευσης 2 πατηθεί γερά επάνω στο υπό κατεργασία τεμάχιο. Έτσι επιτυγχάνεται μια μεγαλύτερη ταχύτητα εργασίας. Η προεπιλογή του συστήματος ενεργοποίησης επιτυγχάνεται με το διακόπτη 9. Θέση σε λειτουργία Να διακόπτετε την παροχή αέρος πριν διεξ- άγετε στο μηχάνημα εργασίες ρύθμισης, πριν αντικαταστήσετε κάποιο εξάρτημά του καθώς και όταν αποθέτετε το εργαλείο αέρος. Με αυτό το προληπτικό μέτρο εμποδί- ζετε την κατά λάθος εκκίνηση του εργαλείου

Εργασία με μεμονωμένη αποδέσμευση (βλέπε εικόνα C) – Πατήστε μέσα το διακόπτη 9 οδηγώντας τον ταυτόχρονα προς την κάτω θέση μέχρι να μανταλώσει. Το σύστημα ενεργοποίησης «Μεμονωμένη αποδέσμευση» ρυθμίστηκε. – Αφήστε το διακόπτη 9 πάλι ελεύθερο. – Πατήστε γερά το στόμιο 11 ή ανάλογα, το επικαλυμμένο με ελαστικό προστατευτικό 1 του υπό κατεργασία τεμαχίου μέχρι η ασφάλεια αποδέσμευσης 2 να πατηθεί τέρμα μέσα. – Στη συνέχεια πατήστε σύντομα τη σκανδάλη 10 και αφήστε την πάλι ελεύθερη. Έτσι καρφώνεται ένα καρφί. – Αφήστε το εργαλείο πεπιεσμένου αέρα να «κλοτσήσει» προς τα πίσω. – Για να συνεχίσετε το κάρφωμα σηκώστε το εργαλείο πεπιεσμένου αέρα τελείως από το υπό κατεργασία τεμάχιο και πατήστε το πάλι γερά στην επόμενη θέση καρφώματος. Εργασία με αποδέσμευση επαφής (βλέπε εικόνα D) – Πατήστε μέσα το διακόπτη 9 οδηγώντας τον ταυτόχρονα προς την επάνω θέση μέχρι να μανταλώσει. Το σύστημα ενεργοποίησης «Αποδέσμευση επαφής» ρυθμίστηκε. – Αφήστε το διακόπτη 9 πάλι ελεύθερο. – Πατήστε και κρατήστε πατημένη τη σκανδάλη 10. – Πατήστε γερά το στόμιο 11 ή ανάλογα, το επικαλυμμένο με ελαστικό προστατευτικό 1 του υπό κατεργασία τεμαχίου μέχρι η ασφάλεια αποδέσμευσης 2 να πατηθεί τέρμα μέσα. Έτσι καρφώνεται ένα καρφί. – Αφήστε το εργαλείο πεπιεσμένου αέρα να «κλοτσήσει» προς τα πίσω. – Για να συνεχίσετε το κάρφωμα σηκώστε το εργαλείο πεπιεσμένου αέρα τελείως από το υπό κατεργασία τεμάχιο και πατήστε το πάλι γερά στην επόμενη θέση καρφώματος. OBJ_BUCH-1037-001.book Page 146 Tuesday, December 8, 2009 1:03 PMΕλληνικά | 147 Bosch Power Tools 1 609 929 U15 | (8.12.09) – Κινείτε το εργαλείο πεπιεσμένου αέρα ομοιόμορφα σηκώνοντάς το και ακουμπώντας το εναλλάξ επάνω στο υπό κατεργασία τεμάχιο. Κάθε φορά που ακουμπάτε το εργαλείο πεπιεσμένου αέρα επάνω στο υπό κατεργασία τεμάχιο και η ασφάλεια αποδέσμευσης είναι πατημένη καρφώνεται ένα καρφί. – Μόλις καρφώσετε τα καρφιά που θέλετε αφήστε πάλι ελεύθερη την σκανδάλη 10. Υποδείξεις εργασίας Να διακόπτετε την παροχή αέρος πριν διεξ- άγετε στο μηχάνημα εργασίες ρύθμισης, πριν αντικαταστήσετε κάποιο εξάρτημά του καθώς και όταν αποθέτετε το εργαλείο αέρος. Με αυτό το προληπτικό μέτρο εμποδί- ζετε την κατά λάθος εκκίνηση του εργαλείου

Πριν από κάθε εργασία να βεβαιώνεστε ότι λειτουργούν άριστα όλες διατάξεις ασφαλείας και αποδέσμευσης καθώς και ότι είναι σφιγμένες όλες οι βίδες και όλα τα

Όταν το εργαλείο πεπιεσμένου αέρα δεν λειτουργεί άριστα ή όταν έχει χαλάσει, διακόψτε την τροφοδοσία του με πεπιεσμένο αέρα και απευθυνθείτε σε ένα εξουσιοδοτημένο κατάστημα Service της Bosch. Να μην διεξάγετε ποτέ ανεπίτρεπτες επεμβάσεις στο εργαλείο πεπιεσμένου αέρα. Μην μπλοκάρετε και μην αποσυναρμολογήσετε κανένα εξάρτημα του εργαλείου πεπιεσμένου αέρα, π.χ. την ασφάλεια αποδέσμευσης. Να μην διεξάγετε «έκτακτες επισκευές» με ακατάλληλα μέσα. Το εργαλείο πεπιεσμένου αέρα πρέπει να συντηρείται τακτικά και κανονικά (βλέπε «Συντήρηση και καθαρισμός», σελίδα 149). Να αποφεύγετε κάθε ελάττωση της ισχύος και κάθε ζημιά του εργαλείου πεπιεσμένου αέρα, π.χ.: – με ποντάρισμα ή χαρακιές, – με μετατροπές που δεν είναι εγκεκριμένες από τον κατασκευαστή, – με οδήγηση κατά μήκος μήτρων από σκληρό μέταλλο, π.χ. από ατσάλι, – αφήνοντάς το να πέσει ή σέρνοντάς το επάνω στο

– χρησιμοποιώντας το σα σφυρί, – με άσκηση βίας. Να βεβαιώνεστε, τι υπάρχει μπροστά και πίσω από το υπό κατεργασία τεμάχιο. Να μην καρφώνετε σε τοίχους, ταβάνια ή δάπεδα όταν βρίσκεται κάποιο άτομο πίσω τους. Τα καρφιά μπορεί να διαπεράσουν το υπό κατεργασία τεμάχιο και τραυματίσουν κάποιον/κάποια. Να μην καρφώνετε επάνω σε ήδη καρφωμένε καρφιά. Τα καρφιά μπορεί να παραμορφωθούν ή να μπλοκάρουν και το εργαλείο πεπιεσμένου αέρα να κινηθεί ανεξέλεγκτα. Όταν χρησιμοποιείτε το εργαλείο πεπιεσμένου αέρα υπό χαμηλές θερμοκρασίες, τότε τα πρώτα καρφιά καρφώνονται πιο αργά από υπόλοιπα. Μόλις το εργαλείο πεπιεσμένου αέρα ζεσταθεί κατά τη διάρκεια της λειτουργίας του, τότε μπορείτε να εργαστείτε με κανονική

Μην ενεργοποιείτε το ηλεκτρικό εργαλείο με άδειο

Να διακόπτετε την τροφοδοσία με αέρα του εργαλείου πεπιεσμένου αέρα και να αδειάζετε κατά το δυνατό το γεμιστήρα όταν τελειώνετε την εργασία σας ή όταν κάνετε μεγάλα διαλείμματα. Άδειασμα γεμιστήρα – Τραβήξτε το έμβολο γεμιστήρα 7 προς τα πίσω μέχρι να

– Αφαιρέστε την ταινία καρφιών 14. Μην χρησιμοποιήσετε ταινίες με λιγότερα από 5 καρφιά. – Τραβήξτε το έμβολο γεμιστήρα 7 ακόμη μια φορά προς τα πίσω για να λύσετε την ασφάλεια. – Οδηγήστε το έμβολο γεμιστήρα προσεκτικά προς τα εμπρός μέχρι αγγίξει την αρχή του γεμιστήρα. Υπόδειξη: Να μην αφήνετε το έμβολο γεμιστήρα να επιστρέφει από μόνο του. Το έμβολο γεμιστήρα μπορεί να πάθει ζημιά και ταυτόχρονα υπάρχει κίνδυνος να σφηνώσει το δάκτυλό σας. Ρύθμιση οδηγού βάθους (βλέπε εικόνα E) Το βάθος καρφώματος ρυθμίζεται με τον οδηγό βάθους 3

– Αδειάστε το γεμιστήρα 8. (Βλέπε «Άδειασμα γεμιστήρα», σελίδα 147) – Γυρίστε τον οδηγό βάθους με ωρολογιακή φορά για να μειώσετε το βάθος καρφώματος.

με φορά αντίθετη της ωρολογιακής για να το μεγαλώσετε. – Ξαναγεμίστε το γεμιστήρα. (βλέπε «Γέμισμα του γεμιστήρα», σελίδα 145) – Ελέγξτε το νέο βάθος καρφώματος σε ένα δοκιμαστικό υπό κατεργασία τεμάχιο. Αν χρειαστεί, επαναλάβετε τη διαδικασία. OBJ_BUCH-1037-001.book Page 147 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 148 | Ελληνικά Αφαίρεση σφηνωμένων καρφιών (βλέπε εικόνες F1 – F3) Δεν αποκλείεται, μέσα στην κάνη να σφηνώσουν μεμονωμένα καρφιά. Σε περίπτωση που αυτό συμβαίνει συχνά, παρακαλούμε να έρθετε σε επαφή με ένα εξουσιοδοτημένο κατάστημα Service της Bosch. – Αδειάστε το γεμιστήρα 8. (Βλέπε «Άδειασμα γεμιστήρα», σελίδα 147) – Ανοίξτε την ασφάλεια γεμιστήρα 15. – Τραβήξτε το γεμιστήρα 8 έξω από το περίβλημα μέχρι να ξεφύγει από τον πίρο-πώμα 16. Τώρα μπορείτε να αφαιρέσετε από την κάνη το σφηνωμένο καρφί. – Αφαιρέστε το σφηνωμένο καρφί, εν ανάγκη με μια

– Όταν η μήτρα 17 έχει βγει έξω, ωθήστε την πάλι μέσα στο έμβολο με ένα γρασαρισμένο κατσαβίδι ή ένα άλλο κατάλληλο, γρασαρισμένο αντικείμενο. – Γρασάρετε την κάνη με 2 –3 σταγόνες λαδιού κινητήρα SAE 10 ήr SAE 20). – Τοποθετήστε πάλι το γεμιστήρα 8: Αν χρειαστεί, ανοίξτε την ασφάλεια γεμιστήρα 15. Εισάγετε τον πίρο-πώμα 16 στην τρύπα της βάσης γεμιστήρα 18 Ευθυγραμμίστε το γεμιστήρα με τους σύρτες γεμιστήρα 19 και ωθήστε το γεμιστήρα τέρμα εμπρός. Ανασηκώστε την ασφάλεια γεμιστήρα 15 τέρμα επάνω για να ασφαλίσετε το γεμιστήρα. – Ξαναγεμίστε το γεμιστήρα. (βλέπε «Γέμισμα του γεμιστήρα», σελίδα 145) Αλλαγή ράγας γεμιστήρα (βλέπε εικόνα G) Μετά από μακρόχρονη χρήση του εργαλείου πεπιεσμένου αέρα μπορεί να φθαρούν οι ράγες γεμιστήρα 20. Να αντικαθιστάτε τυχόν χαλασμένες ράγες γεμιστήρα. – Αδειάστε το γεμιστήρα 8. (Βλέπε «Άδειασμα γεμιστήρα», σελίδα 147) – Λύστε τη βίδα στερέωσης 21 (3 mm) με το κλειδί τύπου Άλεν που συνοδεύει το εργαλείο πεπιεσμένου αέρα. – Βγάλτε το καπάκι 22 από το γεμιστήρα 8. – Αφήστε τις χαλασμένες ράγες γεμιστήρα 20 γλιστρήσουν και να βγουν από το γεμιστήρα. – Εισάγετε τις καινούριες ράγες γεμιστήρα στο γεμιστήρα. – Τοποθετήστε το καπάκι 22 πάλι στο γεμιστήρα και ακολούθως σφίξτε τη βίδα στερέωσης 21. Αλλαγή του προστατευτικού του υπό κατεργασία τεμαχίου (βλέπε εικόνα H) Το προστατευτικό του υπό κατεργασία τεμαχίου 1 στο τέρμα της ασφάλειας αποδέσμευσης 2 προστατεύει το υπό κατεργασία τεμάχιο ώσπου το εργαλείο πεπιεσμένου αέρα ρυθμίσει τη σωστή διαδικασία καρφώματος. Το προστατευτικό του υπό κατεργασία τεμαχίου μπορεί να αφαιρεθεί και να αντικατασταθεί. – Αφαιρέστε τον ελατηριωτό σφιγκτήρα 23 και τραβήξτε το προστατευτικό του υπό κατεργασία τεμαχίου για να βγει από την ασφάλεια αποδέσμευσης 2. – Περάστε το καινούριο προστατευτικό του υπό κατεργασία τεμαχίου πάνω στον πίρο της ασφάλειας αποδέσμευσης και ακολούθως αναρτήστε πάλι τον ελατηριωτό σφιγκτήρα. Σταθερή χρήση του εργαλείου πεπιεσμένου αέρα (βλέπε εικόνα I) Για να μπορέστε να χρησιμοποιήσετε το εργαλείο πεπιεσμένου αέρα σε σταθερή βάση, πρέπει να το στερεώσετε σε ένα παλαγκάκι. Γι’ αυτό χρειάζεστε το βιδωτό κρίκο για ανάρτηση του εργαλείου πεπιεσμένου αέρα 24. – Ξεβιδώστε τελείως την πίσω βίδα του καπακιού στην εξαγωγή αέρα με το κλειδί τύπου Άλεν που συνοδεύει το εργαλείο πεπιεσμένου αέρα. – Βιδώστε τον κρίκο 24 γερά στο καπάκι στην εξαγωγή

– Αναρτήστε τον κρίκο στο γάντζο ενός παλαγκακιού. Μεταφορά και διαφύλαξη Διακόψτε την τροφοδοσία του εργαλείου πεπιεσμένου αέρα όταν πρόκειται να το μεταφέρετε, ιδιαίτερα όταν, κατά τη μεταφορά του, χρησιμοποιείτε σκάλες καθώς και όταν παίρνετε ασυνήθεις στάσεις. Να μεταφέρετε το εργαλείο πεπιεσμένου αέρα στον τόπο εργασίας κρατώντας το μόνο από τη λαβή 5 και χωρίς να έχετε πατημένη τη σκανδάλη 10. Να διαφυλάγετε το εργαλείο πεπιεσμένου αέρα αποσυνδεμένο από την τροφοδοσία αέρα σε ένα στεγνό, ζεστό χώρο. Όταν πρόκειται να μην το χρησιμοποιήσετε για πολύ καιρό αλείψτε ελαφρά τα χαλύβδινα εξαρτήματά του με λάδι για να εμποδίσετε το σχηματισμό σκουριάς. OBJ_BUCH-1037-001.book Page 148 Tuesday, December 8, 2009 1:03 PMΕλληνικά | 149 Bosch Power Tools 1 609 929 U15 | (8.12.09) Συντήρηση και Service Συντήρηση και καθαρισμός Να διακόπτετε την παροχή αέρος πριν διεξ- άγετε στο μηχάνημα εργασίες ρύθμισης, πριν αντικαταστήσετε κάποιο εξάρτημά του καθώς και όταν αποθέτετε το εργαλείο αέρος. Με αυτό το προληπτικό μέτρο εμποδί- ζετε την κατά λάθος εκκίνηση του εργαλείου

Αν παρ’ όλες τις επιμελημένες μεθόδους κατασκευής και ελέγχου το εργαλείο αέρος σταματήσει κάποτε να λειτουργεί, τότε η επισκευή του πρέπει να ανατεθεί σ’ ένα εξουσιοδοτημένο κατάστημα Service για ηλεκτρικά εργα- λεία της Bosch. Όταν ζητάτε πληροφορίες καθώς και όταν παραγγέλνετε ανταλλακτικά παρακαλούμε να αναφέρετε οπωσδήποτε το 10-ψήφιο αριθμό ευρετηρίου που αναφέρεται στην πινακίδα κατασκευαστή του εργαλείου αέρος. f Να αναθέτετε τις εργασίες συντήρησης και επισκευής μόνο σε άριστα εκπαιδευμένο προσωπικό. Έτσι εξασφαλίζεται η διατήρηση της ασφάλειας του εργαλείου αέρος. Ένα εξουσιοδοτημένο κατάστημα Service της Bosch εκτελεί τις εργασίες αυτές γρήγορα και ασφαλώς. Λίπανση του εργαλείου πεπιεσμένου αέρα (βλέπε εικόνα J) Το εργαλείο πεπιεσμένου αέρα πρέπει να λιπαίνεται σε τακτικά χρονικά διαστήματα όταν δεν είναι συνδεμένο σε μια μονάδα συντήρησης: – Όταν το χρησιμοποιείτε ελαφρά 1x την ημέρα. – Όταν το χρησιμοποιείτε εντατικά 2x την ημέρα. Λαδώνετε με 2 –3 σταγόνες λάδι το εξάρτημα σύνδεσης αέρα 6. Μην βάζετε πολύ λάδι επειδή αυτό κατακάθεται μέσα στο εργαλείο πεπιεσμένου αέρα και ακολούθως εξέρχεται μέσω της εξόδου αέρα 4. Να χρησιμοποιείτε λάδια και λιπαντικά που προτείνονται από την Bosch. – Ορυκτέλαιο κινητήρων SAE 10 (για χρήση υπό πολύ χαμηλές περιβαλλοντικές θερμοκρασίες)) – Ορυκτέλαιο κινητήρων SAE 20 Να αποσύρετε τα υλικά λίπανσης και καθαρισμού με τρόπο φιλικό προς το περιβάλλον. Να λαμβάνετε υπόψη σας τις σχετικές νομικές διατάξεις. OBJ_BUCH-1037-001.book Page 149 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 150 | Ελληνικά Σχέδιο συντήρησης Φροντίζετε να είναι πάντοτε καθαρές και χωρίς ξένα σώματα (σκόνη, πριονίδια κτλ.) η έξοδος αέρα 4, η ασφάλεια αποδέσμευσης 2 και η σκανδάλη 10. Να καθαρίζετε το γεμιστήρα 8. Να αφαιρείτε τυχόν πλαστικά πριονίδια και πριονίδια ξύλου που μπορεί να συσσωρευτούν στο γεμιστήρα κατά τη διάρκεια της

Να καθαρίζετε το εργαλείο πεπιεσμένου αέρα τακτικά με πεπιεσμένο αέρα. Μέτρο Αιτιολογία Εκτέλεση Να αδειάζετε καθημερινά το φίλτρο στην έξοδο αέρα. Εμποδίζει το σχηματισμό ρύπων και υγρασίας στο εσωτερικό του εργαλείου πεπιεσμένου αέρα. – Ανοίξτε τη βαλβίδα διαφυγής. Η διάταξη λίπανσης πρέπει να είναι πάντοτε γεμάτη. Το εργαλείο πεπιεσμένου αέρα διατηρείται συνεχώς γρασαρισμένο. – Να γεμίζετε τη διάταξη λίπανσης με τα προτεινόμενα μέσα λίπανσης (βλέπε «Λίπανση του εργαλείου πεπιεσμένου αέρα», σελίδα 149) Να καθαρίζετε το γεμιστήρα 8 και το έμβολο γεμιστήρα 7. Εμποδίζει το σφήνωμα των καρφιών ή άλλων αντικειμένων καρφώματος. – Να καθαρίζετε καθημερινά με πεπιεσμένο αέρα το μηχανισμό του γεμιστήρα και του εμβόλου

Να εξασφαλίζετε την κανονική λειτουργία της ασφάλειας αποδέσμευσης 2. Προωθεί την ασφάλεια στην εργασία και την αποτελεσματική χρήση του εργαλείου πεπιεσμένου αέρα. – Να καθαρίζετε καθημερινά με πεπιεσμένο αέρα την ασφάλεια αποδέσμευσης. Να λιπαίνετε το εργαλείο πεπιεσμένου

Περιορίζει τη φθορά του εργαλείου πεπιεσμένου αέρα. – Λαδώνετε με 2–3 σταγόνες λάδι το εξάρτημα σύνδεσης αέρα 6. (βλέπε «Λίπανση του εργαλείου πεπιεσμένου αέρα», σελίδα 149) Να αδειάζετε το συμπιεστή. Εμποδίζει το σχηματισμό ρύπων και υγρασίας στο εσωτερικό του εργαλείου πεπιεσμένου αέρα. – Ανοίξτε τη βαλβίδα διαφυγής το δοχείο του συμπιεστή. OBJ_BUCH-1037-001.book Page 150 Tuesday, December 8, 2009 1:03 PMΕλληνικά | 151 Bosch Power Tools 1 609 929 U15 | (8.12.09) Εξουδετέρωση βλαβών Πρόβλημα Αιτία Θεραπεία Το εργαλείο πεπιεσμένου αέρα είναι έτοιμο για λειτουργία αλλά δεν εξέρχονται καρφιά. Σφήνωσε κάποιο καρφί στην κάνη. – Εξουδετερώστε το σφήνωμα. (Βλέπε «Αφαίρεση σφηνωμένων καρφιών», σελίδα 148) Χάλασε το έμβολο γεμιστήρα 7. – Αν χρειαστεί, καθαρίστε και γρασάρετε το έμβολο 7 γεμιστήρα και βεβαιωθείτε ότι ο γεμιστήρας 8 δεν είναι λερωμένος. Το ελατήριο του εμβόλου γεμιστήρα είναι πολύ αδύνατο ή χαλασμένο. – Απευθυνθείτε σε ένα εξουσιοδοτημένο κατάστημα Service της Bosch και δώστε εκεί το εξάρτημα για

Χρησιμοποιείτε μη εγκεκριμένα αντικείμενα καρφώματος. – Να χρησιμοποιείτε μόνο γνήσια εξαρτήματα. Επιτρέπεται η χρήση μόνο αντικειμένων καρφώματος (καρφιών, δίχαλων κτλ.) που προβλέπονται στον πίνακα «Τεχνικά χαρακτηριστικά». Άδειασε ο γεμιστήρας 8. – Ξαναγεμίστε το γεμιστήρα. (βλέπε «Γέμισμα του γεμιστήρα», σελίδα 145) Τα καρφιά εξέρχονται πολύ αργά και με πολύ χαμηλή πίεση. Πολύ χαμηλή ονομαστική πίεση της τροφοδοσίας με πεπιεσμένο αέρα. – Αυξήστε την τροφοδοσία με πεπιεσμένο αέρα, χωρίς, όμως, να ξεπεράσετε τα 8bar. Χαλασμένη μήτρα. – Να χρησιμοποιείτε λάδια και λιπαντικά που προτείνονται από την Bosch. (βλέπε «Λίπανση του εργαλείου πεπιεσμένου αέρα», σελίδα 149) Ο δακτύλιος στεγανότητας του εμβόλου έχει φθαρεί ή είναι χαλασμένος. – Απευθυνθείτε σε ένα εξουσιοδοτημένο κατάστημα Service της Bosch και δώστε εκεί το εξάρτημα για

Έχει φθαρεί ο τάκος απόσβεσης. – Απευθυνθείτε σε ένα εξουσιοδοτημένο κατάστημα Service της Bosch και δώστε εκεί το εξάρτημα για

Το μήκος και η διάμετρος του σωλήνα τροφοδότησης με αέρα 13 δεν ανταποκρίνονται στις απαιτήσεις αυτού του εργαλείου πεπιεσμένου αέρα. – Χρησιμοποιήστε ένα σωλήνα τροφοδότησης με αέρα με τις σωστές διαστάσεις. (Βλέπε«Τεχνικά χαρακτηριστικά», σελίδα 144) Ο σωλήνας τροφοδότησης με αέρα 13 έχει τσακίσει. – Αφαιρέστε το τσάκισμα από το σωλήνα τροφοδότησης με αέρα. OBJ_BUCH-1037-001.book Page 151 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 152 | Ελληνικά Τα καρφιά μπήγονται πολύ

Η ονομαστική πίεση της τροφοδοσίας πεπιεσμένου αέρα είναι πολύ υψηλή. – Περιορίστε την τροφοδοσία με πεπιεσμένο αέρα, χωρίς, όμως, να κατεβείτε κάτω από 4 bar. Ο οδηγός βάθους έχει ρυθμιστεί πολύ

– Ρυθμίστε τον οδηγό βάθους στο επιθυμητό βάθος. (Βλέπε «Ρύθμιση οδηγού βάθους», σελίδα 147) Έχει φθαρεί ο τάκος απόσβεσης. – Απευθυνθείτε σε ένα εξουσιοδοτημένο κατάστημα Service της Bosch και δώστε εκεί το εξάρτημα για

Τα καρφιά δεν μπήγονται επαρκώς βαθειά. Πολύ χαμηλή ονομαστική πίεση της τροφοδοσίας με πεπιεσμένο αέρα. – Αυξήστε την τροφοδοσία με πεπιεσμένο αέρα, χωρίς, όμως, να ξεπεράσετε τα 8bar. Ο οδηγός βάθους έχει ρυθμιστεί πολύ

– Ρυθμίστε τον οδηγό βάθους στο επιθυμητό βάθος. (Βλέπε «Ρύθμιση οδηγού βάθους», σελίδα 147) Το μήκος και η διάμετρος του σωλήνα τροφοδότησης με αέρα 13 δεν ανταποκρίνονται στις απαιτήσεις αυτού του εργαλείου πεπιεσμένου αέρα. – Χρησιμοποιήστε ένα σωλήνα τροφοδότησης με αέρα με τις σωστές διαστάσεις. (Βλέπε«Τεχνικά χαρακτηριστικά», σελίδα 144) Ο σωλήνας τροφοδότησης με αέρα 13 έχει τσακίσει. – Αφαιρέστε το τσάκισμα από το σωλήνα τροφοδότησης με αέρα. Το εργαλείο πεπιεσμένου αέρα υπερπηδά καρφιά ή ο ρυθμός προώθησης είναι μεγάλος. Χρησιμοποιείτε μη εγκεκριμένα αντικείμενα καρφώματος. – Να χρησιμοποιείτε μόνο γνήσια εξαρτήματα. Επιτρέπεται η χρήση μόνο αντικειμένων καρφώματος (καρφιών, δίχαλων κτλ.) που προβλέπονται στον πίνακα «Τεχνικά χαρακτηριστικά». Ο γεμιστήρας 8 δε λειτουργεί σωστά. – Αν χρειαστεί, καθαρίστε και γρασάρετε το έμβολο 7 γεμιστήρα και βεβαιωθείτε ότι ο γεμιστήρας 8 δεν είναι λερωμένος. Το ελατήριο του εμβόλου γεμιστήρα είναι πολύ αδύνατο ή χαλασμένο. – Απευθυνθείτε σε ένα εξουσιοδοτημένο κατάστημα Service της Bosch και δώστε εκεί το εξάρτημα για

Ο δακτύλιος στεγανότητας του εμβόλου έχει φθαρεί ή είναι χαλασμένος. – Απευθυνθείτε σε ένα εξουσιοδοτημένο κατάστημα Service της Bosch και δώστε εκεί το εξάρτημα για

Το πλήρες πρόγραμμα εξαρτημάτων ποιότητας θα το βρείτε στην ηλεκτρονική διεύθυνση www.bosch-pt.com ή στον αρμόδιο για σας ειδικό έμπορα. Service και σύμβουλος πελατών To Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Λεπτομερή σχέδια και πληροφορίες για τα ανταλλακτικά θα βρείτε στην ηλεκτρονική διεύθυνση: www.bosch-pt.com Η ομάδα συμβούλων της Βosch σας υποστηρίζει ευχαρίστως όταν έχετε ερωτήσεις σχετικές με την αγορά, τη χρήση και τη ρύθμιση των προϊόντων και ανταλλακτικών.

Τα εργαλεία αέρος, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. Όταν το εργαλείο αέρος αχρηστευτεί, πρέπει να προσκομιστεί σε ένα κέντρο ανακύκλωσης υλικών ή να επιστραφεί στο εμπόριο ή σε ένα εξουσιοδοτημένο κατάστημα Service της Bosch. Τηρούμε το δικαίωμα αλλαγών. Τα καρφιά σφηνώνουν συχνά μέσα στην κάνη. Χρησιμοποιείτε μη εγκεκριμένα αντικείμενα καρφώματος. – Να χρησιμοποιείτε μόνο γνήσια εξαρτήματα. Επιτρέπεται η χρήση μόνο αντικειμένων καρφώματος (καρφιών, δίχαλων κτλ.) που προβλέπονται στον πίνακα «Τεχνικά χαρακτηριστικά». – Απευθυνθείτε σε ένα εξουσιοδοτημένο κατάστημα Service της Bosch Τα μπηγμένα καρφιά είναι στρεβλωμένα. Χαλασμένη μήτρα. – Απευθυνθείτε σε ένα εξουσιοδοτημένο κατάστημα Service της Bosch και δώστε εκεί το εξάρτημα για

Σε αντίθεση με την εργασία με κανονική ταχύτητα, όταν αυξηθεί ταχύτητα εργασίας τα καρφιά δεν μπήγονται με επαρκές

Η εσωτερική διάμετρος του σωλήνα τροφοδοσία με αέρα είναι πολύ μικρή. – Χρησιμοποιήστε ένα σωλήνα τροφοδότησης με αέρα με τις σωστές διαστάσεις. (Βλέπε«Τεχνικά χαρακτηριστικά», σελίδα 144) Ο συμπιεστής δεν είναι κατάλληλος για υψηλές ταχύτητες εργασίας. – Χρησιμοποιήστε έναν συμπιεστή που είναι κατάλληλος για τα συνδεμένα εργαλεία πεπιεσμένου αέρα και για την αντίστοιχη ταχύτητα εργασίας. Πρόβλημα Αιτία Θεραπεία OBJ_BUCH-1037-001.book Page 153 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 154 | Türkçe
