NAUDOJIMO INSTRUKCIJA GSN 9021 RK Professional BOSCH

Atbilstibas deklaracija C

Mês ar pilnu atbildibu pazinojam, ka sadala „Tehniskie parametri" aprakstitais izstradajums atbilst šadiem standartiem vai normativajiem dokumentiem: EN 792, ka ari direktivam 98/37/EK (lidz 28.12.2009) un 2006/42/EK (no 29.12.2009).

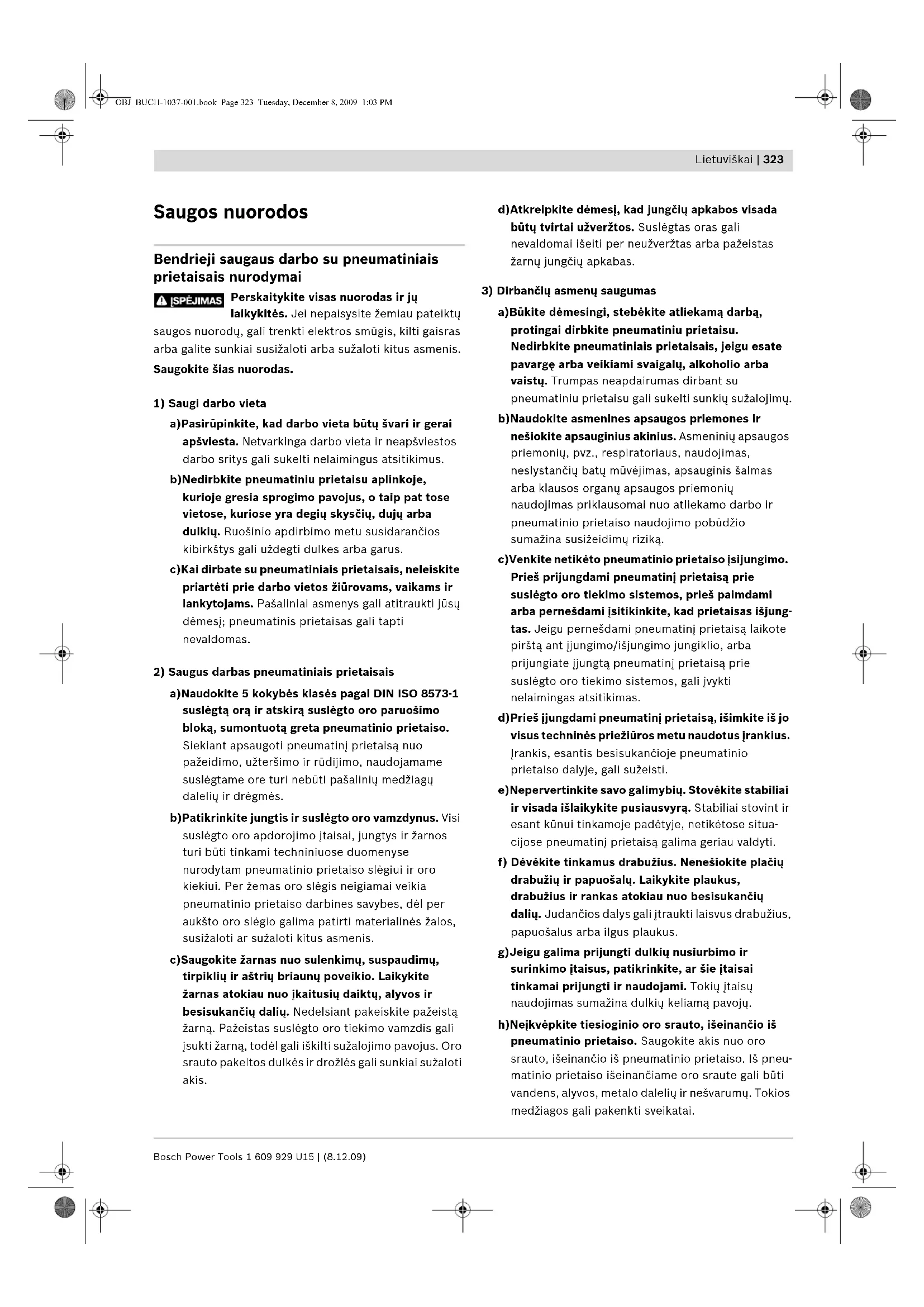

A SPEJIMAS Perskaitykite visas nuorodas ir ju

laikykites. Jei nepaisysite zemiau pateiktuy saugos nuorodu, gali trenkti elektrros smugis, kilti gaisras arba galite sunkiali susizaloti arba suzaloti citrus asmenis.

Saugokite sias nuorodas.

1) Saugi darbo vieta

a)Pasirupinkite, kad darbo vieta butu svari ir gerai apsvlesta. Netvarkinga darbo vieta ir neapsviestos darbo sritys gali sukelti nelaimingus atsitikimus.
b)Nedirbkite pneumatiniu prietaisu aplinkoje, kurloje gresla sprogimo pavojus, o taip pat tose vietose, kuriose yra degiu skysciu, duju arba dulkiu. Ruosinio apdirbimo metu susidarancios kibirkstys gali uzdegti dulkes arba garus.
c)Kai dirbate su pneumatinialis prietaisais, neleiskite priarteti prie darbo vietos ziurovams, vaikams ir lankytojams. Pasaliniai asmenys gali atitraukti jusu demesj; pneumatinis prietaisas gali tapti nevaldomas.

2) Saugus darbas pneumatinials prietaisais

a)Naudokite 5 kokybès klases pagal DIN ISO 8573-1 suslègta ori ir atskira suslègto oro paruosimo bloka, sumontuota greta pneumatinio prietaiso.

Siekiant apsaugoti pneumatinj prietaisa nuo pazeidimo, uztersimi ir rudijimo, naudojamame suslegtame ore turi nebuti pašaliniu medziagdu daleliu ir dregmés.

b) Patikrinkite jungtis ir suslegto oro vamzdynus. Visi suslegto oro apdorojimo Jtaisai, jungtys ir zarnos turi buti tinkami techniniuose duomenyse nurodytam pneumatinio prietaiso slegiui ir oro kiekuiui. Per zemas oro slegis neigiamai veikia pneumatinio prietaiso darbines savybes, del per auksto oro slegio galima patirti materialines zalos, susizaloti ar suzialoti kitus asmenis.
c)Saugokite zarnas nuo sulenkimu, suspaudimu, tirpikliu ir astriu briaunu poveikio. Laikykite zarnas atokiau nuo jkaitusi daiktu, alyvos ir besisukanciu daliu. Nedelsiant rakeiskite pazeista zarna. Pazeistas suslego oro tiekimo vamzdis gali jsukti zarna, todel gali iskilti suzalojimo pavojus. Orosauto pakeltos dulkes ir drozles gali sunkai suzaloti akis.

d)Atkreipkite demesi, kad jungciu apkabos visada butu tvirtai uzerztos. Suslegtasoras gali nevaldomai iseiti per neuuzverztas arba pazeistas zarnju jungciu apkabas.

3) Dirbanciu asmenu saugumas

a)Bukite demesingi, stebekite atliekama darba, protingai dirbkite pneumatiniu prietaisu. Nedirbkite pneumatinais prietaais, jeigu esate pavarge arba veikiami svaigalu, alkoholio arba vaistu. Trumpas neapdairumas dirbant sup pneumatiniu prietaisu gali sukelti sunkiu suzaoljimu.
b)Naudokite asmenines apsaugos priemones ir nešlokite apsauglinus akinlus. Asmenini apsaugos priemoniu, pvz., respiratoriaus, naudojimas, neslystanciu batu muvejimas, apsauginis salmas arba klausos organu apsaugos priemoniu naudojimas priklausomai nuo atliekamo darbo ir pneumatinio prietaiso naudojimo povudzio sumazina susižeidmu rizika.
c)Venkite netiketo pneumatinio prietaiso jsijungimo. Pries prljungdami pneumatinj prletalsa priesuslegto oro tiekimo sistemos, pries palmdarmarba pernesdami jsitikinkite, kad prietaisas isjungtas.Jeigupersdami pneumatinj prietaaisa laikotepirstaant jjungimo/isjungimo jungiklio, arbaprijungiate jjungta pneumatinj prietaisaPriesuslegto oro tiekimo sistemos,gali jvyktinelaimingas atsitikimas.
d)Pries [jungdami pneumatin] prietaisa, isimkite is jo visus technines prieziros metu naudotus jrankius. rankis, esantis besisukancioje pneumatinio prietaiso dalyje, gali suzeisti.
e)Nepervertinkite savo gallmybiu. Stovekite stabillai ir visada išaikykite pusiausvyra. Stabiliai stovint ir esant kūnui tinkamoje padetyje, netikétose situacijose pneumatinj prietaisa galima geriau valdyti.
f) Devékite tinkamus drabuzius. Nenešiokite plačiu drabuziu ir papuosalu. Laikykite plaukus, drabuzius ir rankas atokiau nuo besisukanciu daliu. Judancios dalys gali jtraukti laisvus drabuzius, papuosalus arba ilgus plaukus.
g) Jeigu galima prijungti dulkiu nusiurbimo ir surinkimo jtaisus, patikrinkite, ar sie jtaisai tinkamai prijungti ir naudojami. Tokiu jtaisu naudojimas sumazina dulkiu keliamapavoju.
h)Nejkvepki tiesioginio oro srauto, iseinancio is pneumatinio prietaiso. Saugokite akis nuo oro srauto, iseinancio is pneumatinio prietaiso. Is pneumatinio prietaiso iseinanciame oro sraute gali buti vandens, alyvos, metalo daleliu ir nešvarumu. Tokios medziagos gali pakenkti sveikatai.

4) Kruopstus elgesys ir pneumatiniu prietais naudojimas

a)Ruoosinlui jtvirtinti ir atremti naudokite tinkamus jtvirtinimo itaisus arba spaustuvus. Laikydami ruosinj ranka arba prispaude ruosinj prie kuno, jus negalite saugiai valdyti pneumatinio prietaiso.
b)Neperkraukite pneumatinio prietaiso. Naudokite atliekamam darbui tinkama pneumatinji prietaisa. Tinkamu pneumatiniu prietaisu, veikianciu vardinés apkrovos rezimu, dirbsite geriaiu ir saugiau.
c)Nenaudokite pneumatinio prietaiso, jeigu jo junglmo/Isjungimo Jungiklis sugedes. Pneumatinis prietaisas, kurio negalima jjungti arba ijsjungti, kelia pavoju. Tokj pneumatinj prietaisa reikia suremontuoti.
d)Pries pradedami reguluioti pneumatini prietaisa, keisti priedus arba pries padedami pneumatini prietalsa, atjunkite suslegto oro tiekima. Si apsaugos priemone apsaugo nuo pneumatinio prietaiso netiketo jsijungimo.
e)Lakyktne nenaudojamus pneumatinius prietalsus vaikams neprieinamoje vietoje. Neleiskite dirbtpi pneumatinlu prietalsu asmenims, kurie neismano tokio darbo arba neperskaite siu nurodymu. Nepatyrusi asmenu naudojampi pneumatinai prietaisai kelia pavoju.
f) Kruopsciai prizurierekite pneumatijPrietaisa. Patikrinkite, ar judancios prietaiso dalys veikia nepriekaiistingai ir neuzstringa, ar nera suluzusiir pazeisti daliu, daranciu neigiamaj itaka pneumatino prietaiso veikimui. Pries pradedami darba su pneumatiniu prietaisu, suremontuokite pazeistas dalis.Daugelis nelaimingu atsitikmu jyvksta del netinkamos pneumatiniu prietausu prieziuros.
g)Naudokite pneumatinius prietaisus, papildomus itaisus, jrankius ir t.t. pagal siuos nurodymus. Atkrelpkite demesl darbo salygas ir atlekamus veiksmus. Pneumatinj prietaisa naudoant ne pagal paskirtj, gali susidaryti pavojingos situacijos.

5) Techniné priežlura

a)Pneumatinj [ranki remontuoti turi tik kvalifikuoti specialisti ir naudoti tik originalias atsargines dalis. Tai uztkrina saugia pneumatinio prietaiso bukle.

Saugos nuorodos dirbantiems su pneumatinialis kalimo prietaisais

Dirbkite su apsauginials akinlais.

Visada turekite omenyje, kad pneumatiniame irankye gali buti tvirtinimo elementu. Neatsargiai elgiantis su pneumatiniu jrankiu, gali netiketai issauti tvirtinimo elementas ir jus suzialoti.
Dirbdami pneumatin! [rank] lakykite taip, kad kalant kietose ruosinio vietose ar del energijos tiekimosutrikimo ivykus atatrankai nebuteu pazeidziamagalva ir kunas.
Nenukreipkite pneumatinlo iranklo i save ar netoli esancius zmones. Netiketai jjungus, issauna tvirtinimo elementas, galintis suzaloti.
Nespauskite pneumatinlo jranklo jungiklio, kol tvirta nejremete irankio | ruosini. Jei pneumatinis jrankis nera prisilitaes prie ruosinio, tvirtinimo elementas gali atsokti nuo tvirtinimo vietos, o jrankis gali buti veikiamas per didele apkrova.

Nedirbkite su jrankiu stovedami ant kopeciu ar pastoliu, jei nustatyta paleidimoistema „Kontaktinis kalimas". Draudziama keisti kalimo vieta stovint ant pastoliu, laiptu, kopeciu ar panaisiu kopecioms konstrukciju, pvz., stogo grebstu, uzkalti dezes ar pertvaras arba tvirtinti transportavimo apsaugas, pvz., ant transporte priemoniu ir vagonu, Kaskart, kai esant nustatyta i Sai paleidimo sistemasai eresant jspaustam paleidimo saugikliui, netiketai jremsite pneumatinj jrankj, bus i issaunamas tvirtinimo elementas. Tokiu atveju galite susizaloti.

Ivertinkite darbo vietos salygas. Tvirtinimo elementai per palyginti plonus ruosinius gali pralsti kiaurai, o kalant ruosinio kampuose ar ties briaunomis gali nuslysti ir suzaloti.

Jei tvirtinimo elementas uzstringa pneumatiniame jrankyje, nutraukite orotiekima. Jei pneumatinis jrankis yra prijungtas prie oro tiekimo sistemas, salinant ustrigusj tvirtinimo jrankj gali buti netiketai paspaudziamas jrankio jungiklis.

Bukite atsargus salindami jstrigusius tvirtinimo elementus. Sistemoje gali buti jtempis ir, jums bandant pašalinti kliutj, tvirtinimo elementas gali buti issaunamas su didele energia.

Sio pneumatinio jrankio nenaudokite elektros laidams tvirtinti. Jis nera skirtsas elektros laiduy instaliacijai, gali pazeisti elektros laiduy izoliacija ir sukelti elektros smug bei gaisra.
Niekada nenaudokite deguonies ar degiu duju kaip pneumatinio irankio energijos saltinio. Degios dujos yra pavojingos ir gali sukelti pneumatinio irankio sprogima.
Pries pradedami darba tinkamais isskikliais patikrinkite, ar po norimais apdirbti pavrsiais nera pravestu elektros laidu, duju ar vandentiekio vamzdziu. Jei abejojate, galite pasikviesti pagalba vietinius komunaliniu paslaugu teikejus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smugio pavoju. Pazeidus dupotiekio vamzdj, gali jvykti sprogimas. Pazeidus vandentiekio vamzdj galima pridayti daugybe nuostoliu.
Pneumatinjrankleidzama prijungti tik prie tokiu liniju, kurlose pneumatinlo jranklo maksimalus leidzlamasis sleglgallbutvirsijamas ne dauglau kaip 10% ;jeislegisaukstesnis,slegio linjoje reikia jmontuoti slegio regulavimo voztuvra redukcini voztuv)suprijungtu slegio ribojimo voztuvu.Esant per aukstam slegiui,pneumatinis jrankis netinkamai veikia,gali luztir suzialoti.

Funkcjju aprasymas

Perskaitykite visas sias saugos nuorodas ir reikalavimus. Jei nepaisysite zemiau pateiktu saugos nuorodu ir reikalavimu, gali trenkti elektros smugis, kilti gaisras ir galite sunkiai susizaloti arba suzaloti kitus asmenis.

Naudojimas pagal paskirtj

Pneumatinis jrankis yra skirtas tvirtinimo darbams dengiant stoga atlikti, grebstams tvirtinti ir lentomis apkalti, taip pat skirtas naudoti tvirtinant sienos ir stogo elementus, medinius fasadus, padeklus, medines tvoras, apsaugos nuo triuksmo sienas ir dezes.

Leidziama naudoti tik lenteleje, Techniniai duomenys "nurodytus tvirtinimo elementus (vinis, sasageles ir kt.).

Pavaizduoti prietaiso elementai

Pavaizduotu sudedamuju daliu numeroiai atitinka pneumatinio jrankio schemos numerius.

1 Ruo'sin tausojantis antgalis
2 Paleidimo saugiklis
3 Gylio ribotuvas
4 Oro isleidimo anga
5 Rankena
6 Oro tiekimo atvamzdis
7 Apkabos stumiklis
8 Apkaba
9 Paleidimo sistemas perjungiklis

10 Paleidimo mygtukas
11 Ziotys
12 Greitosios fiksacijos mova
13 Oro tiekimo zarna
14 Vinučić juostele*
15 Apkabos užraktas
16 Užrakto kaištis
17 Dauziklis
18 Apkabos laikiklis
19 Apkabos jtvaras ant šuvio kanalo
20 Apkabos begelis
21 Fiksuojamasis varztas
22 Nuimamasis gaubtelis
23 Spyruoklinis spaustukas
24 JSukamoji asele pneumatiniam jrankui pakabinti

*PaVALZduoti ar aprasyti prledai | tieklama standartin| komplekta nejeina. Visa papildoma |runga rasite musu papildomos |jrangos programoje.

Techninai duomenys

Pneumatinis pistoletas vinims kalti GSN 90-21 RK		GSN 90-34 DK
		Professional	Professional
Gaminio numeris	3601D910..3601D913..
Smūgio jèga,esant 6,3 bar (91 psi)	Nm 98 96
PaleidimoSYSTEMA- Kalimas po vienà su apsauga		●	●
- Kontaktinis kalimas		●	●
Tvirtinimo elementas- Tipas	Viniú juosteleplastikine juostele sujungtosvinys apskrita galvute	Viniú juostelepopierine juostele sujungtosvinys „D“ formos galvute
- Ilgis	mm	50-90	50-90
- Skersmuo	mm	2,8-3,8	2,8-3,8
Apkabos kampas	° 21 34
Maks. akpabos talpa 73 99
Varikliú alyvasAE 10, SAE 20	ml	0,25-0,5	0,25-0,5
Vidiné talpa	ml 997	997
Nominalus slëgis	bar	4-8	4-8
Prijungimo sriegis	"	3/8	3/8
Oro tiekimo Žarna- Maks. darbinis slëgis, esant 20 °C	bar	10	10
- Žarnos vidinis skersmuo	"	3/8	3/8
- Maks. Žarnos ilgis	m	30	30
Oro sanaudos vienai kalimo operacijaiesant 6,8 bar (100 psi)	l	3,02	3,02
Matmenys- Aukštis	mm	342	355
- Plotis	mm	105	105
- Ilgis	mm	542	485
Svoris pagal „EPTA-Procedure 01/2003“	kg	3,89	3,8

Informacija apie triuksmq ir vibracija

Triuksmo matavimu vertes nustatytos pagal EN 12549. Pagal A skale ismatuotas pneumatinio jrankio triuksmo lygis tipiniu atveju siekia: garso slegio lygis 110 dB(A); garso galios lygis 123 dB(A). Paklaida K=2 dB.

Dirbkite su klausos apsaugos priemonémis!

Vibracijos bendrosios vertes (triju krypciug atstojamasis vektorius) nustatytos pagal EN 28662 ir EN ISO 8662. Vibracijos emisijos verte a_h < 2,5m / s paklaida K = 1,5m^2 /s

Atitikties deklaracija CC

Atsakingai pareiskiame, kad skyriije „Techniniai duomenys" aprasytas gaminys atitinka zeniau pateiktus standartus ir norminius dokumentus: EN 792 pagal direktyvy 98/37/EB (iki 2009-12-28), 2006/42/EB (nuo 2009-12-29) reikalavimus.

Technébyla laikoma:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider

Isitikinkite, kad pneumatines jrangos slegis nera
aukstesnis uz pneumatinio jrankio maksimalu leidziamaji
vardinj slegi. Oro slegi pirmiausia nustatykite ties
zemiausia rekomenduojamo vardinio slegio verte (zr. "Techniniali duomenys").

Jeigu abejojate, patikrinkite oro slegi oro tiekimo angojem manometru, kai pneumatin prietaisa veikia apkrova.

Kad butu uztkrinama maksimali galia, oro tiekimo zarna 13 (jungiamasis sriegis, maksimalus darbinis slegis, vidinis zarnos skersmuo, maksimalus zarnos ilgis, zr. "Techniniai duomenys") turi atitikti nurodytas vertes.

Siekiant apsaugoti pneumatij prietaisa nuo paeidimo, uztersimo ir rudijimo, naudojamame suslegtame ore turi nebuti pašaliniu medziag dalelii ir dregmés.

Visos armaturos, jungiamieji vamzdynai ir zarnos turi buti tinkami darbiniam slegiui ir suslegto oro sanaudoms.

Venkite vamzdyn susiaurejimu, kurie atsiranda del suspaudimo, perlenkimo arba taukimo!

Suslégto oro tiekimo sistemas prijungimas pripe pneumatinio prietaiso

• Istustinkite apkab8.

(žr. „Apkabos iustustinimas“, 329 psl.)
Jei del remonto, technines prieziuros darby ar
transportavimo vidines pneumatinio jrankio dalys nera
pradineje pavétyje, atliekant zemiau aprasytus darbo
zingsnius gali issauti tvirtinimo elementas.

• Oro tiekimo atvamzdj 6 sujunkite su oro tiekimo Žarna 13, kuri yra su greitosios fiksacijos mova 12.
• Patikrinkite, ar nepriekaiistingai veikia, t.y. pneumatinio jrankio ziotis 11 arba guma padengtruosinj tausojantj antgalj 1 pridekite prie nereikalingo medinio ruosinio gabalélio ar medinio ruosinio ir viena-du kartus issaukite.

Apkabos užpildymas (žr. pav. B1-B2)

Pries pradedami regulluoti pneumatinj prietaisa, keisti priedus arba pries padedami pneumatinj prietalsa, atjunkite suslegto orotiekima. apsaugos priemone apsaugo nuopneumatinio prietaiso netiketo jsijungimo.

Naudokite tik originalia Bosch papildoma jranga (zr.

"Techninai duomenys". Precizines pneumatinio jrankio dalys, pvz., apkaba, ziotys ir suvio kananas, yra pritaikytos Bosch sasagelems, vinims ir kaisciams. Kiti gamintojai naudoja kitokios kokybes plienar gamma kitokiu matmenu tvirtinimo elementus.

Naudojant neaprobuotos tvirtinimo elementus, gali buti pazeidziamas pneumatinis jrankis ir iskilti suzalojimo pavojus.

Uzpildydami apkaba, pneumatinj jrankj laikykite taip, kad ziotys 11 nebuty nukreiptos nei j jusu kuna, nei j kita asmenj.

Traukite apkabos stumiklj 7 atgal, koljis uzsifiksuos uzpakalineje dalyje.

Nuoroda: apkabos stumiklis turi leistis stumiamas atgal nenaudojant dideles jegos (turi pakakti pirsto jegos). Jei apkabos stumiklis mažai paslankus, vinys bus jsaunamos netinkamu kampu.

• Jei reikia, nuvalkyite apkabos stumiklj 7, ir jsitikinkite, kad apkaba 8 neužtersta.
  Jedekite tinkamag viniu juostele 14. Nenaudokite juosteliu, kuriose yra maiau kaip 5 vinys. Nedekite daugiau kaip 2 viniu juosteliu. Patikrinkite, ar viniu galvutes nepersidengia.

GSN 90-34 DK: šiame pneumatiniame jrankyje apkabos stumiklio blokatorius saugo, kad nebúty išsaunamos paskutīnes vinys. Apie 7 vinys lieka apkaboje.

• Kad atblokuotumete fiksatoriu, apkabos stumiklj 7 dar karta kiek galima patraukite atgal.
  Apkabos stumiklj atsargiai stumkite pirmyn, koljis palies viniu juostele.

Patikrinkite, ar apkabos stumiklis jstumtas virs paskutines vinies galvutes.

Nuoroda: apkabos stumiklio neatleiskite, kadjis staiga neatsoktu atgal. Priesingu atveju apkabos stumiklis gali buti pazeidziamas, taip pat iskyla pirstu prispaudimo pavojus.

Darbas

Paleidimoistema

Pneumatinj jrankj galima naudoti su dviem skirtingomis paleidimo systemomis:

- Kalimas po viena su apsauga

Nustacius siqa paleidimoystema, pirmiausiaj ruosinj reikia tvirtai jremti paleidimo saugiklj 2. Tvirtinimo elementas issaunamas tik tada, kai paspaudziamas paleidimo mygtukas 10.

Kitakalimo operacija galima atikti tik tada, kai paleidimo mygtukas ir paleidimo saugiklis vel atstatomi j pradine padetj.

Taip pasiekiamas didesnis darbo greitis.

Paleidimo systemd nustatoma perjungikliu 9.

Paruosimas darbui

Pries pradedami reguliuoti pneumatinj prietaisa, kelisi prledus arba pries padedami pneumatinj prietaisa, atjunkite suslegto orotlekima. Si apsaugos priemone apsaugo nuopneumatinio prietaiso netiketo jsijungimo.

Darbas, pasirinkus nustatyma „Kalimas po viena" (ziur. pav. C)

Jspauskite perjungiklj 9vidur tuo paicu metustmukite jj j apatine padetj, koljis vel uzsifiksuo.

Nustatyta paleidimo systemd Kalimas po viena

• Perjungiklj 9 atleiskite.
• Ziotis 11 ar guma dengta ruosinj tausojancia dalj 1 tvirtai pridekite prie ruosinio, kad paleidimo saugiklis 2 visiskai jsispaustu.
  Tada trumpai paspauskite paleidimo mygtuka 10 ir vel jj atleiskite.

Tuo metu išsaunama vinis.

Pneumatiniam jrankui leiskite atsokti nuo ruosinio.
Noredami atlikti kitakalimo operacija, pneumatinj jrankj visiskai atitraukite nuo ruosinio ir vel tvirtai jremkite kotoje pageidaujamoje vietoje.

Darbas, pasirinkus nustatyma „Kontaktinis kalimas" (ziur. pav. D)

Jspauskite perjungiklj 9vidu ir tuo paiciu metustmkite jj j virsutine padetj, koljis vel uzsifiksuos.

Nustatyta paleidimo systemd Kontaktinis kalimas

• Perjungiklj 9 atleiskite.
• Paspauskite paleidimo mygtuka 10 ir laikykite jj paspausta.
  Ziotis 11 ar guma dengta ruosinj tausojancia dalj 1 tvirtai pridekite pri reosinio, kad paleidimo saugiklis 2 visiskai jsispausty.

Tuo metu išsaunama vinis.

Pneumatiniam jrankiuileskite atsokti nuo ruosinio.
Noredami atlikti kitakalimo operacija, pneumatijrankj visiskai atitraukite nuo ruosinio ir vel tvirtaijremkite kotoje pageidaujamoe vietoje.
Tolygiai vedziokite pneumatin jrankj per ruosin jj pakeldami ir vel jremdami.

Kaskart, kai, esant jspaustam paleidimo saugikliui, jremsite pneumatinj jrankj, bus iissanama vinis.

• Issove pageidaujama kiekj viniu, paleidimo mygtuka 10 atleiskite.

Darbo patarimai

Pries pradedami reguluioti pneumatini piretalsa, kelstri priedus arba pries padedami pneumatini prietaisa, atjunkite suslegto orto tiekima. Si apsaugos priemone apsaugo nuo pneumatinio prietaiso netiketo jsijungimo.

Kaskart pries pradedami dirbt patikrinkite, ar nepriekaisingai veikia apsauginial ir paleidimo jtaisai, ar tvirtai jsukti varztai ir uzverztos verzles.

Pazeista ar netinkamai veikiantj pneumatinj jrankj
nedelsdami atjunkite nuo oro tiekimo sistemas ir
susisiekite su jgaliota Bosch klienpaptarnavimo tarryba.

Neatlikite joki neleistin pneumatinio jrankio pakeitim. Neismontuokite ir neublokuokite joki pneumatinio jrankio daiiy, pvz., paleidimo saugiklio.

Neatlikite, "avarinio remonto" darby netinkamomis darbo priemonémis. Kvalifikuoti specialistai reguliariai turi atlikti pneumatinio jrankio technines prieziuros darbus (zr. "Technine prieziura ir valymas", 330 psl.).

Nepakenkite pneumatiniam jrankiui ir nepazeiskite jo, pvz.:

-jpresuodami ar isgraviruodami,
- atlike gamintojo draudžiamus permontavimo darbus,
-vesdami jrankj per sablonaj, pagaminta is kietos medziagos,pvz.,plieno,
numete ant grindu ar stumdami per grindis,
- naudodami kaip smuginj jrankj,
- naudodami bet kokia jègà.

Patikrinkite, kas yra po ruosiniu ir už jo. Nesaukite vinij siena, lubas ar grindis, jei už ju yra Žmoniu. Vinys gali praljsti per ruosinj ir kā nors suzaloti.

Nešaukite vinies ant jau išsautos vinies. Priesingu atveju, vinis gali deformuotis, vinys gali uzstrigti arba galite prarasti pneumatinio jrankio kontrole.

Jei pneumatinis jrankis naudiojamas esant saltam orui, pirmosios vinys issaunamos leciau nei jprastai. Kai pneumatinis jrankis darbo metu jsyla, galima dirbti normaliu darbo greiciu.

Dauziklio nusidévejima sumazinsite, jei vengsite tusciu suviu.

Pries ilgesnes darbo pertraukas ar baigc darba, pneumatinj jrankj atjunkite nuo oro tiekimo sistemos ir, jei yra galimbye, iustinkite apkaba.

Apkabos istustinimas

Traukite apkabos stumiklj 7 atgal, koljis uzsfiksulos uzpakalineje dalyje.
- Isimkite viniu juostele 14. Nenaudokite juosteliu, kuriose yra maiau kaip 5 vinys.

• Kad atblokuotumete fiksatoriu, apkabos stumiklj 7 darkarta kiek galima patraukite atgal.
• Apkabos stumiklj atsargiai stumkite pirmyn, koljis palies apkabos pradziq.

Nuoroda: apkabos stumiklio neatleiskite, kadjis staiga neatsoktu atgal. Priesingu atveju apkabos stumiklis gali buti pazeidziamas, taip pat iskyla pirstu prispaudimo pavojus.

• Vel užpildykite apkaba. (žr. „Apkabos užpildymas“, 327 psl.)
• Ant bandomojo ruosinio patikrinkite jkalimo gylj.
  Jei reikia, darbo zingsnius pakartokite.

Uzstrigusi tvirtinimo elementu pašalinimas (žr. pav. F1-F3)

Pavienes vinys šuvio kanale gali užstrigi. Jei taip atsitinka dažnai, susisiekite su jgaliota Bosch klientu aptarnavimo tarryba.

• Istustinkite apkaba 8. (Zr. "Apkabos iStustinimas", 329 psl.)
• Atidarykite apkabos užraktä 15.
  Traukite apkaba 8 nuo korpuso, kol ji nuslys nuo uzrakto kaisio 16. Suvio kanale uzstrigusi vinis atblokuojama.
• Pašalinkite jstrigusia vinj. Jei reikia, naudokite replies.
• Jei dauziklis 17 yra išumtas, pateptu atsuktuvu ar kitokiu tinkamu jrankiu jstumkite jj atgal j stumoklj.
• Šuvio kanalā patepkite 2 -3 lasais varikliq alyvos (SAE 10 arba SAE 20).
  Apkaba 8 vel jstatykite: Jei reikia, atidarykite apkabos uzrakta 15. Uzrakto kaistj 16 jstatykite j apkabos laikiklio 18 kiauryme. Apkaba iistiesinkite apkabos laikiklyje 19 ir kiek galima pastumkite pirmyn. Uzfikuokite apkaba, t.y. apkabos uzrakta 15 kiek galima pakelkite aukstyn.
• Vel užpildykite apkaba. (žr. „Apkabos užpildymas“, 327 psl.)

Apkabos begelio keitimas (zr. pav. G)

Apkabos bégelai 20 po ilgesnio pneumatinio jrankionnaudojimo gali susidevét.

Paeistus apkabos begelius pakeiskite.

• Istustinkite apkaba 8.
  (žr. „Apkabos iustustinimas“, 329 psl.)
  -Kartu su jrankiu pateiktu seisiabriauniu raktu atlaisvinkite fiksuojamajv varzt21 (3 mm).
• Nuo apkabos 8 nuimkite nuimamajj gaubtelj 22.
• Pazeistiems apkabos begeliams 20 leiskite issysti is apkabos.
• J apkabajstumkite naujus apkabos begelius.
• Ant apkabos vél uzdekite gaubtelj 22 ir tvirtai užverzkite fiksuojamajj varžta 21.

Ruosinj tausojanico antgalio keitimas (zr. pav. H)

Ruosinj tausojantis antgalis 1 ant paleidimo saugiklio 2 galo saugo ruosinj, pneumatinj jrankj jremiant j tinkama kalimo padetj.

Ruosinj tausojantj antgalj galima nuimti ir pakeisti.

• Nuimkite spyruoklinj spaustuka 23 ir nuo paleidimo saugiklio 2 nuimkite ruosinj tausojantj antgalj.
  Nauja ruosinj tausojantj antgalj udekite ant paleidimo saugiklio kumsteliu ir udekite spyruoklinj spaustuka.

Pneumatino jrankio stacionarus naudojimas (ziur. pav.1)

Norint naudoti stacionariai, pneumatij jrankj galima prirtvirtinti prie spyruoklines pavaros.

Tam jums reikés jsukamosios aseles 24.

-Kartu su jrankiu pateiktu sesiabriauniu raktu issukite uzkakalinj oro isleidimo dangtelio varzta.
Ioro isleidimo dangtel tvirtai jsukite asele 24.
- Asele pakabinkite ant spyruoklines pavaros kablio.

Transportavimas Ir sandellavimas

Noredami pneumatijrankjtransportuoti, atjunkite jj nuo oro tiekimo sistemas, o ypa tada, jei naudojates kopeciomis ar esate priversti judeti budami nejprastoje kuno padetyje.

Darbo vietoje pneumatinj jrankj laikykite tik uz rankenos 5, o paleidimo mygtukas 10 turi buti nepaspaustas.

Pneumatinj jrankj, atjungta nuo orio tiekimo sistemas, visada sandeliuokite sausoje ir siltoje vietoje.

Jei pneumatinis jrankis ilgesnj laika nebus naudojamas, plienines jrankio dalis padenkite plonu alvos sluoksniu. Tai apsaugos nuo rudziu.

Naudokite tik Bosch rekomenduojamas tepimo priemones.

Mineraline varikliu alya SAE 10 (jei jrankis naudojamas esant labai saltam orui)
Mineraline varikliu alya SAE 20

Utilizuokite tepimo ir valymo medziagas tausojanciu aplinkabudu.Vykdykite jstatymu rekalavimus.

Techniques prieziuros planas

Pasirupinkite, kad oro iśejimo anga 4, paleidimo saugiklis 2 ir paleidimo mygtukas 10 visada butu švarus ir ant ju nebutu svetimkuni (dulkiu, drožliu, smelio ir kt.).

Isvalykite apkabaj. Pasalinkite plastiko ir medienos drozles, kurios gali susikaupti apkaboje darbo metu. Pneumatinj jrankj regulariai valkyite suslgetu oru.

Darbai Kodèl juos reikia atlikti? Atlikimas
Kasdien ištuštinti oro išleidimo filtrà.	Saugo, kad pneumatiniame jrankyje nesikauptu nešvarumai ir drègmè.	- Atidarykite išleidimo vožtuva.
Tepimo priemonès daviklj visada laikytipripildytä.	Užtkrina pneumatinio jrankio tepima.	-Tepimo priemonès daviklj pripildykite rekomenduojamos tepimo priemonès. (žr. „Pneumatinio jrankio tepimas", 330 psl.)
Išvaltyi apkabă 8 ir apkabos stūmiklj 7.	Apsaugo vinj nuo užstrigimo.	-Apkabos ir apkabos stūmiklio mechanizmă kasdien prapūskite suslègtu oru.
Užtkrinti, kad paleidimo saugiklis 2 tinkamai veiktu.	Užtkrina jūsç darbo saugumá ir efektyvú pneumatinio jrankio naudojima.	-Paleidimo saugiklio mechanizmă kasdien prapūskite suslègtu oru.
Tepti pneumatinj jrankj.	Mažina pneumatinio jrankio susidévëjima.	- 2-3 lαšus tepimo priemonès jlašinkite j oro tiekimo atvamzdj 6. (žr. „Pneumatinio jrankio tepimas", 330 psl.)
Ištuštinti kompresoriu. Saugo, kad pneumatiniame jrankyje nesikauptu nešvarumai ir drègmè.	- Atidarykite kompresoriaus bako išleidimo vožtuva.

332 | Lietuviškai

Gedimu šalinimas

Gedimas Priežastis Pašalinimas

Pneumatinis jrankis paruoostas naudoti, bet neišsaunama nei viena vinis.	Šuvio kanale užstrigo vinis.	- Pašalinkite užstrigusj tvirtinimo elementa. (žr. „Užstrigusiŋ tvirtinimo elementu pašalinimas", 329 psl.)
	Pažeistas apkabos stūmiklis 7.	-Jei reikia, nuvalykite apkabos stūmiklj 7, ir jsitikinkite, kad apkaba 8 neužtersta.
	Per silpna arba pažeista apkabos stūmiklio spyuuklè.	-Susisiekite su jgaliota Bosch kclientu aptarnavimo tarnyba. Patikëkite specialisms pakeisti konstrukcine dalj.
	Naudojami neleistini tvirtinimo elementai.	-Naudokite tik originalia papildomäjranga. Leidžiama naudoti tik lenteleje „Techniniali duomenys“ nurodytus tvirtinimo elementus (vinis, sąsagëles irkt.).
	Tuščia apkaba 8.	-Vel užpildykite apkaba. (žr. „Apkabos užpildymas“, 327 psl.)
Vinys išsaunamos tik labai létai ir per silpnai.	Per Žemas tiekiamo suslègto oro vardinis slègis.	-Padidinkite tiekiamo suslègto oro slègi. Neturi būti viršijamas 8 bar slègis.
	Pažeistas daužiklis. - Naudokite tik Bosch rekomenduojamas tepimo priemones. (žr. „Pneumatino jrankio tepimas“, 330 psl.)
	Susidëvëjës arba pažeistas stūmoklio sandarinamasisŽiedas.	-Susisiekite su jgaliota Bosch kclientu aptarnavimo tarnyba. Patikëkite specialisms pakeisti konstrukcine dalj.
	Susidëvëjës amortizatorius.	-Susisiekite su jgaliota Bosch kclientu aptarnavimo tarnyba. Patikëkite specialisms pakeisti konstrukcine dalj.
	Oro tiekimo Žarnos 13 ilgis ir skersmuo neatitinka pateiktu šio pneumatinio jrankio duomenu.	-Naudokite tinkamy matmenu orotiekimo Žarna. (žr. „Techniniali duomenys“, 326 psl.)
	Sulenkta oro tiekimo Žarna 13.	-Istiesinkite oro tiekimo Žarna.

Gedimas Priežastis Pašalinimas

Vinys jšaunamos per gillai. Per aukstas tiekiamo suslègto orovardinis slëgis.	Per Žemai nustatyas gylio ribotuvas.	- Sumažinkite tiekiamo suslègto oroslëgj. Slëgis neturi būti Žemesnis už4 b a r.
	Susidévëjes amortizatorius.	-Gylio ribotuva nustatykite pagalpageidaujama gylj.(žr. „Gylio ribotuvo nustatymas“, 329 psl.)
Vinys nepakankamai gillaijšaunamos.	Per Žemas tiekiamo suslègto oro vardinisslëgis.	-Susisiekite su jgaliota Bosch kclientuaptarnavimo tarryba.Patikëkite specialistams pakeisti konstrukcine dalj.
	Per aukstai nustatyas gylio ribotuvas. - Gylio ribotuva nustatykite pagalpageidaujama gylj.(žr. „Gylio ribotuvo nustatymas“, 329 psl.)
	Oro tiekimo Žarnos 13 ilgis ir skersmuoneatitinka pateiktu šio pneumatiniojrankio duomenu.	-Naudokite tinkamy matmenu orotiekimo Žarnag.(žr. „Techniniai duomenys“, 326 psl.)
	Sulenkta oro tiekimo Žarna 13.	-lstiesinkite oro tiekimo Žarnag.
Pneumatinis jrankis peršokavinis arba per didelé Žingsnio pastūma.	Naudojiemi neleistini tvirtinimoelementai.	-Naudokite tik originaliā papildomajranga.Leidziama naudoti tik lenteleje „Techninial duomenys“ nurodytustvirtinimo elementus (vinis, sagsagées irkt.).
	Netinkamai veikia apkaba 8.	-Jei reikia, nuvalykite apkabos stūmiklj7, ir jsitikinkite, kad apkaba 8neuzterša.
	Per silpna arba pažeista apkabostūmiklio spyruoklè.	-Susisiekite su jgaliota Bosch kclientuaptarnavimo tarryba.Patikëkite specialistams pakeisti konstrukcine dalj.
	Susidévëjes arba pažeistas stūmoklio sandarinamasis ziedas.	-Susisiekite su jgaliota Bosch kclientuaptarnavimo tarryba.Patikëkite specialistams pakeisti konstrukcine dalj.
Vinys dažnai uzstringa šūviokanale.	Naudojiemi neleistini tvirtinimoelementai.	-Naudokite tik originaliā papildomajiranga.Leidžiama naudoti tik lenteleje „Techninial duomenys“ nurodytustvirtinimo elementus (vinis, sagsagées irkt.)
		-Susisiekite su jgaliota Bosch kclientuaptarnavimo tarryba.

334 | Lietuviškai

Gedimas Priežastis Pašalinimas

Jšautos vinys yra sulinkusios.	Pažeistas daužiklis.	-Susisiekite su jgliota Bosch kclientu aptarnavimo tarryba. Patikëkite specialistams pakeisti konstrukcine dalj.
Priešingai nei dirbant normaliu darbo greičiu, dirbant dideliu darbo greičiu vinys jšaunamos nepakankamai giliai.	Per mažas oro tiekimo Žarnos vidinis skersmuo.	-Naudokite tinkamu matmenu oro tiekimo Žarna. (žr. „Techniniali duomenys“, 326 psl.)
	Kompresorius netinkamas dideliam darbo greičui.	-Naudokite atitinkamu matmenu kompresoriu, tinkamä prijungtiems pneumatiniams jrankiams aprūpinti ir atitinkamam darbo greičui užtikrinti.

Papildoma jranga

Visa kokybiiskos papildomos jrangos programa galite rasti internete www.bosch-pt.com arba pasiteirauti specializuotos prekybos atstovo.

Klientu aptarnavimo skyrius ir klientu konsultavimo tarryba

Klientu aptarnavimo skyriuje gausite atsakymus i klausimus, susijusius su jusu gaminio remontu, technine prieziura bei atsarginemis dalimis. Detalius brezinius ir informacija apie atsargines dalis rasite cia:

www.bosch-pt.com

Bosch kclienty konsultavimo tarnybos specialistai mielai jums patars gaminiir papildomos jrangos pirkimo, naudojimo bei nustatymo klausimais.

Salinimas

Pneumatinj prietaisa, papildomus jtaisus ir pakuotes medziagas reikia perduoti ekologiskam pakartotiniam perdirbimui.

Jeigu jusp pneumatinis prietaisas netinkamas tolimesniam eksploatavimui, perduokite jj atlieky perdirbimo jmonei arba prekybos jmonei, pvz., jgaliotai Bosch klienty aptarnavimo jmonei.

Gallim pakeitimal.

Lietuva

Bosch jrankiu servisas

Informacijos tarryba: [phone]

Irankiu remontas: [phone]

Faksas: [phone]

El. pastas: [e-mail]

1. 2. 3. 4. 5
