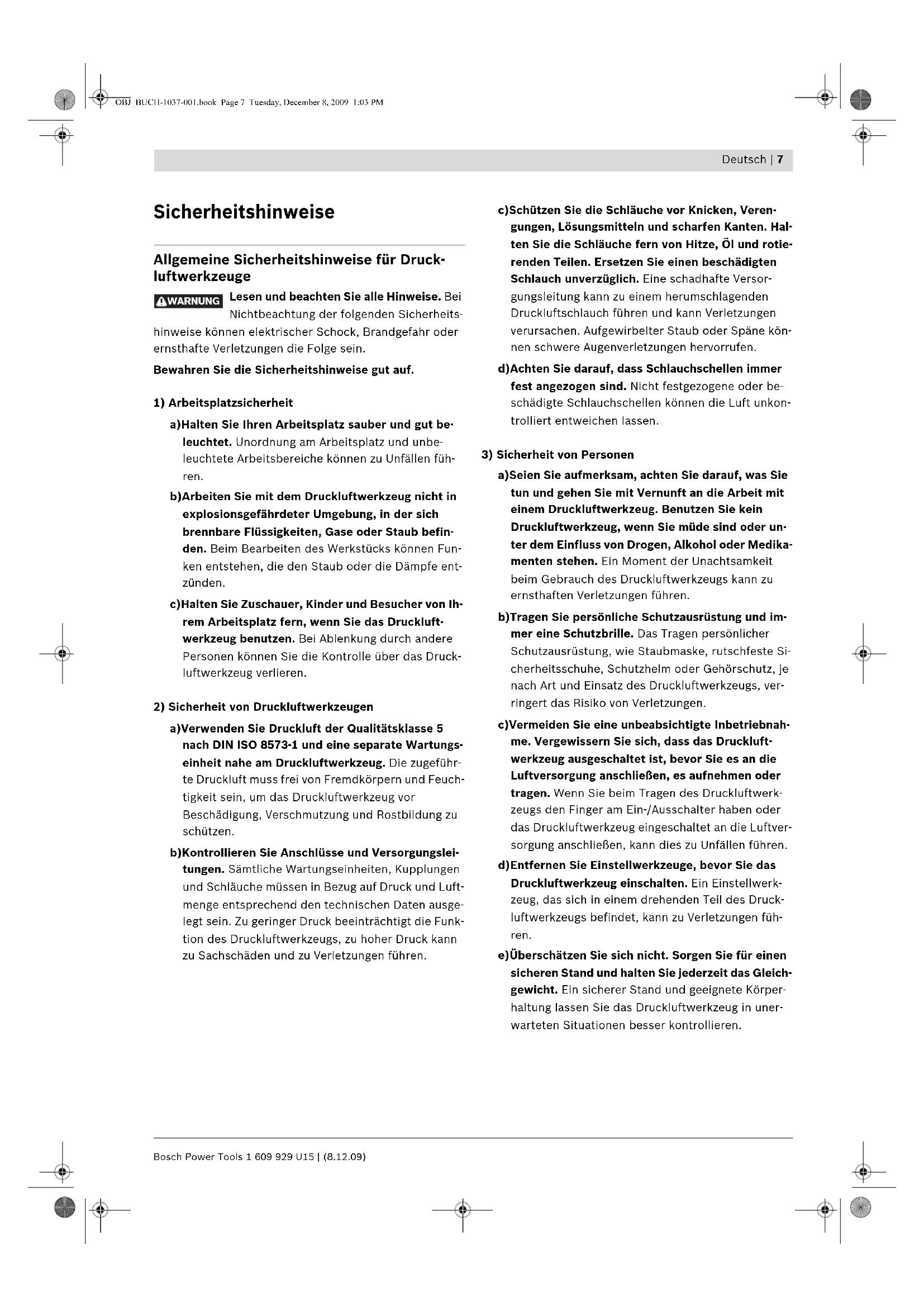

Sicherheitshinweise Allgemeine Sicherheitshinweise für Druck- luftwerkzeuge Lesen und beachten Sie alle Hinweise. Bei Nichtbeachtung der folgenden Sicherheits- hinweise können elektrischer Schock, Brandgefahr oder ernsthafte Verletzungen die Folge sein. Bewahren Sie die Sicherheitshinweise gut auf.

1) Arbeitsplatzsicherheit

a)Halten Sie Ihren Arbeitsplatz sauber und gut be- leuchtet. Unordnung am Arbeitsplatz und unbe- leuchtete Arbeitsbereiche können zu Unfällen füh- ren. b)Arbeiten Sie mit dem Druckluftwerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befin- den. Beim Bearbeiten des Werkstücks können Fun- ken entstehen, die den Staub oder die Dämpfe ent- zünden. c)Halten Sie Zuschauer, Kinder und Besucher von Ih- rem Arbeitsplatz fern, wenn Sie das Druckluft- werkzeug benutzen. Bei Ablenkung durch andere Personen können Sie die Kontrolle über das Druck- luftwerkzeug verlieren.

2) Sicherheit von Druckluftwerkzeugen

a)Verwenden Sie Druckluft der Qualitätsklasse 5 nach DIN ISO 8573-1 und eine separate Wartungs- einheit nahe am Druckluftwerkzeug. Die zugeführ- te Druckluft muss frei von Fremdkörpern und Feuch- tigkeit sein, um das Druckluftwerkzeug vor Beschädigung, Verschmutzung und Rostbildung zu schützen. b)Kontrollieren Sie Anschlüsse und Versorgungslei- tungen. Sämtliche Wartungseinheiten, Kupplungen und Schläuche müssen in Bezug auf Druck und Luft- menge entsprechend den technischen Daten ausge- legt sein. Zu geringer Druck beeinträchtigt die Funk- tion des Druckluftwerkzeugs, zu hoher Druck kann zu Sachschäden und zu Verletzungen führen. c)Schützen Sie die Schläuche vor Knicken, Veren- gungen, Lösungsmitteln und scharfen Kanten. Hal- ten Sie die Schläuche fern von Hitze, Öl und rotie- renden Teilen. Ersetzen Sie einen beschädigten Schlauch unverzüglich. Eine schadhafte Versor- gungsleitung kann zu einem herumschlagenden Druckluftschlauch führen und kann Verletzungen verursachen. Aufgewirbelter Staub oder Späne kön- nen schwere Augenverletzungen hervorrufen. d)Achten Sie darauf, dass Schlauchschellen immer fest angezogen sind. Nicht festgezogene oder be- schädigte Schlauchschellen können die Luft unkon- trolliert entweichen lassen.

3) Sicherheit von Personen

a)Seien Sie aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Druckluftwerkzeug. Benutzen Sie kein Druckluftwerkzeug, wenn Sie müde sind oder un- ter dem Einfluss von Drogen, Alkohol oder Medika- menten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Druckluftwerkzeugs kann zu ernsthaften Verletzungen führen. b)Tragen Sie persönliche Schutzausrüstung und im- mer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Si- cherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Druckluftwerkzeugs, ver- ringert das Risiko von Verletzungen. c)Vermeiden Sie eine unbeabsichtigte Inbetriebnah- me. Vergewissern Sie sich, dass das Druckluft- werkzeug ausgeschaltet ist, bevor Sie es an die Luftversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Druckluftwerk- zeugs den Finger am Ein-/Ausschalter haben oder das Druckluftwerkzeug eingeschaltet an die Luftver- sorgung anschließen, kann dies zu Unfällen führen. d)Entfernen Sie Einstellwerkzeuge, bevor Sie das Druckluftwerkzeug einschalten. Ein Einstellwerk- zeug, das sich in einem drehenden Teil des Druck- luftwerkzeugs befindet, kann zu Verletzungen füh- ren. e)Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleich- gewicht. Ein sicherer Stand und geeignete Körper- haltung lassen Sie das Druckluftwerkzeug in uner- warteten Situationen besser kontrollieren. WARNUNG OBJ_BUCH-1037-001.book Page 7 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 8 | Deutsch f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegen- den Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g)Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwen- det werden. Das Verwenden dieser Einrichtungen verringert Gefährdungen durch Staub. h)Atmen Sie die Abluft nicht direkt ein. Vermeiden Sie es, die Abluft in die Augen zu bekommen. Die Abluft des Druckluftwerkzeugs kann Wasser, Öl, Me- tallpartikel und Verunreinigungen aus dem Kom- pressor enthalten. Dies kann Gesundheitsschäden verursachen.

4) Sorgfältiger Umgang mit und Gebrauch von Druck-

luftwerkzeugen a)Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten und abzustützen. Wenn Sie das Werkstück mit der Hand festhalten oder an den Körper drücken, können Sie das Druckluftwerkzeug nicht sicher bedienen. b)Überlasten Sie das Druckluftwerkzeug nicht. Ver- wenden Sie für Ihre Arbeit das dafür bestimmte Druckluftwerkzeug. Mit dem passenden Druckluft- werkzeug arbeiten Sie besser und sicherer im ange- gebenen Leistungsbereich. c)Benutzen Sie kein Druckluftwerkzeug, dessen Ein- /Ausschalter defekt ist. Ein Druckluftwerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist ge- fährlich und muss repariert werden. d)Unterbrechen Sie die Luftversorgung, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Druckluftwerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeab- sichtigten Start des Druckluftwerkzeugs. e)Bewahren Sie unbenutzte Druckluftwerkzeuge au- ßerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Druckluftwerkzeug nicht benut- zen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Druckluftwerk- zeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. f) Pflegen Sie das Druckluftwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteteile ein- wandfrei funktionieren und nicht klemmen, und ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Druckluftwerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Druckluftwerkzeugs reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Druck- luftwerkzeugen. g)Verwenden Sie Druckluftwerkzeug, Zubehör, Ein- satzwerkzeuge usw. entsprechend diesen Anwei- sungen. Berücksichtigen Sie dabei die Arbeitsbe- dingungen und die auszuführende Tätigkeit. Der Gebrauch des Druckluftwerkzeugs für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

a)Lassen Sie Ihr Druckluftwerkzeug nur von qualifi- ziertem Fachpersonal und nur mit Original-Ersatz- teilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Druckluftwerkzeugs erhalten bleibt. Sicherheitshinweise für Druckluft-Eintreib- geräte Tragen Sie eine Schutzbrille. f Gehen Sie immer davon aus, dass das Druckluftwerk- zeug Eintreibgegenstände enthält. Die sorglose Hand- habung des Druckluftwerkzeugs kann zum unerwarte- ten Ausschießen von Eintreibgegenständen führen und Sie verletzen. f Halten Sie das Druckluftwerkzeug beim Arbeiten so, dass Kopf und Körper nicht verletzt werden können bei einem möglichen Rückstoß infolge einer Störung der Energieversorgung oder von harten Stellen im Werkstück. f Zielen Sie mit dem Druckluftwerkzeug nicht auf sich selbst oder andere Personen in der Nähe. Durch un- erwartetes Auslösen wird ein Eintreibgegenstand aus- gestoßen, was zu Verletzungen führen kann. f Betätigen Sie das Druckluftwerkzeug nicht, bevor es fest auf das Werkstück gesetzt ist. Wenn das Druck- luftwerkzeug keinen Kontakt mit dem Werkstück hat, kann der Eintreibgegenstand von der Befestigungsstel- le abprallen und das Druckluftwerkzeug überbeanspru- chen. OBJ_BUCH-1037-001.book Page 8 Tuesday, December 8, 2009 1:03 PMDeutsch | 9 Bosch Power Tools 1 609 929 U15 | (8.12.09) Arbeiten Sie nicht auf Leitern oder Gerüs- ten, wenn das Auslösesystem „Kontaktaus- lösung“ eingestellt ist. Insbesondere dürfen Sie nicht über Gerüste, Treppen, Leitern oder leiterähnliche Konstruktionen, wie z.B. Dachlattungen, von einer Eintreibstelle zur nächsten wechseln, Kisten oder Verschläge schließen oder Transportsicherungen z.B. auf Fahrzeugen und Waggons anbringen. Bei diesem Auslösesystem wird jedes Mal, wenn Sie versehentlich das Druckluftwerkzeug auf- setzen und die Auslösesicherung eingedrückt ist, ein Eintreibgegenstand ausgeschossen. Dies kann zu Verletzungen führen. f Achten Sie auf die Arbeitsplatzverhältnisse. Eintreib- gegenstände können eventuell dünne Werkstücke durchschlagen oder beim Arbeiten an Ecken und Kan- ten von Werkstücken abgleiten und dabei Personen ge- fährden. Unterbrechen Sie die Luftversorgung, wenn der Eintreibgegenstand im Druckluftwerk- zeug klemmt. Wenn das Druckluftwerkzeug angeschlossen ist, kann es beim Entfernen ei- nes verklemmten Eintreibgegenstands verse- hentlich betätigt werden. f Seien Sie vorsichtig beim Entfernen eines festsitzen- den Eintreibgegenstands. Das System kann gespannt sein und der Eintreibgegenstand kräftig ausgestoßen werden, während Sie versuchen, die Verklemmung zu beseitigen. f Verwenden Sie dieses Druckluftwerkzeug nicht zur Befestigung von Elektroleitungen. Es ist nicht für die Installation von Elektroleitungen geeignet, kann die Isolierung von Elektrokabeln beschädigen und so elek- trischen Schlag und Feuergefahren verursachen. f Verwenden Sie niemals Sauerstoff oder brennbare Gase als Energiequelle für das Druckluftwerkzeug. Brennbare Gase sind gefährlich und können das Druck- luftwerkzeug zur Explosion bringen. f Verwenden Sie geeignete Suchgeräte, um verborge- ne Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kon- takt mit Elektroleitungen kann zu Feuer und elektri- schem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasser- leitung verursacht Sachbeschädigung. f Das Druckluftwerkzeug darf nur an Leitungen ange- schlossen werden, bei denen der maximal zulässige Druck des Druckluftwerkzeugs um nicht mehr als 10 % überschritten werden kann; bei höheren Drü- cken muss ein Druckregelventil (Druckminderer) mit nachgeschaltetem Druckbegrenzungsventil in die Druckluftleitung eingebaut werden. Überhöhter Druck verursacht einen unnormalen Betrieb oder einen Bruch des Druckluftwerkzeugs, was zu Verletzungen führen kann. Funktionsbeschreibung Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bestimmungsgemäßer Gebrauch Das Druckluftwerkzeug ist bestimmt für Verbindungs- arbeiten bei Dachdeckerarbeiten, Schalungen und Lattungen sowie bei der Fertigung von Wand-/Decken- elementen, Holzfassaden, Paletten, Holzzäunen, Schall- schutzwänden und Kisten. Es dürfen nur die Eintreibgegenstände (Nägel, Klammern etc.) verwendet werden, die in der Tabelle „Technische Daten“ spezifiziert sind. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten be- zieht sich auf die Darstellung des Druckluftwerkzeuges auf der Grafikseite. 1 Werkstückschoner 2 Auslösesicherung 3 Tiefenanschlag 4 Luftaustritt 5 Handgriff 6 Luftanschlussstück 7 Magazinschieber 8 Magazin 9 Umschalter für Auslösesystem 10 Auslöser 11 Mündung 12 Schnellverschlusskupplung 13 Zuluftschlauch 14 Nagelstreifen* 15 Magazinverschluss 16 Verschlussstift OBJ_BUCH-1037-001.book Page 9 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 10 | Deutsch 17 Schlagstempel 18 Magazinhalterung 19 Magazinaufnehmer am Schusskanal 20 Magazinschiene 21 Fixierschraube 22 Abdeckkappe 23 Federclip 24 Einschrauböse zum Aufhängen des Druckluftwerk- zeugs *Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. Technische Daten Geräusch-/Vibrationsinformation Messwerte für Geräusch ermittelt entsprechend EN 12549. Der A-bewertete Geräuschpegel des Druckluftwerkzeugs beträgt typischerweise: Schalldruckpegel 110 dB(A); Schallleistungspegel 123 dB(A). Unsicherheit K=2 dB. Gehörschutz tragen! Schwingungsgesamtwerte (Vektorsumme dreier Richtun- gen) ermittelt entsprechend EN 28662 und EN ISO 8662. Schwingungsemissionswert a

, Unsicherheit K= 1,5m/s

Professional Sachnummer 3 601 D91 0.. 3 601 D91 3.. Einschlagkraft bei 6,3 bar (91 psi) Nm 98 96 Auslösesysteme – Einzelauslösung mit Sicherungsfolge – Kontaktauslösung

Eintreibgegenstand –Typ –Länge – Durchmesser

Nagelstreifen kunststoffgebunden Rundkopf 50–90 2,8 –3,8 Nagelstreifen papiergebunden D-Kopf

–90 2,8 –3,8 Magazinwinkel °2134 max. Magazin-Fassungsvermögen 73 99 Motorenöl SAE 10, SAE 20

0,25 –0,5 0,25–0,5 Innenvolumen ml 997 997 Nenndruck bar 4–8 4–8 Anschlussgewinde "3/83/8 Zuluftschlauch – max. Betriebsdruck bei 20 °C – Lichte Schlauchweite – max. Schlauchlänge bar

Luftverbrauch je Eintreibvorgang bei 6,8 bar (100 psi) l3,023,02 Maße –Höhe –Breite –Länge

Gewicht entsprechend EPTA-Procedure 01/2003 kg 3,89 3,8 OBJ_BUCH-1037-001.book Page 10 Tuesday, December 8, 2009 1:03 PMDeutsch | 11 Bosch Power Tools 1 609 929 U15 | (8.12.09) Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den fol- genden Normen oder normativen Dokumenten überein- stimmt: EN 792 gemäß den Bestimmungen der Richtlinie 98/37/EG (bis 28.12.2009), 2006/42/EG (ab

Technische Unterlagen bei: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 08.12.2009 Montage Anschluss an die Luftversorgung (siehe Bild A) Vergewissern Sie sich, dass der Druck der Druckluftanla- ge nicht größer als der maximal zulässige Nenndruck des Druckluftwerkzeugs ist. Stellen Sie zunächst den Luft- druck auf den unteren Wert des empfohlenen Nenn- drucks ein (siehe „Technische Daten“). Prüfen Sie im Zweifelsfall den Druck am Lufteintritt mit einem Manometer bei eingeschaltetem Druckluftwerk- zeug. Für eine maximale Leistung müssen die Werte für den Zu- luftschlauch 13 (Anschlussgewinde, maximaler Betriebs- druck, lichte Schlauchweite, maximale Schlauchlänge; siehe „Technische Daten“), eingehalten werden. Die zugeführte Druckluft muss frei von Fremdkörpern und Feuchtigkeit sein, um das Druckluftwerkzeug vor Beschädigung, Verschmutzung und Rostbildung zu schüt- zen. Sämtliche Armaturen, Verbindungsleitungen und Schläu- che müssen dem Druck und der erforderlichen Luftmenge entsprechend ausgelegt sein. Vermeiden Sie Verengungen der Zuleitungen, z.B. durch Quetschen, Knicken oder Zerren! Anschluss der Luftversorgung an das Druckluftwerk- zeug – Entleeren Sie das Magazin 8. (siehe „Magazin entleeren“, Seite 13) Bei den nachfolgenden Arbeitsschritten kann ein Ein- treibgegenstand ausgestoßen werden, wenn sich durch Reparatur- und Wartungsarbeiten oder Trans- port innere Teile des Druckluftwerkzeugs nicht in Aus- gangsstellung befinden. – Verbinden Sie das Luftanschlussstück 6 mit einem Zu- luftschlauch 13, der mit einer Schnellverschlusskupp- lung 12 ausgerüstetet ist. – Prüfen Sie die einwandfreie Funktion, indem Sie das Druckluftwerkzeug mit der Mündung 11 oder ggf. mit dem gummierten Werkstückschoner 1 auf ein Rest- stück Holz oder einen Holzwerkstoff aufsetzen und ein- bis zweimal auslösen. Magazin bestücken (siehe Bilder B1–B2) Unterbrechen Sie die Luftversorgung, bevor Sie Geräteeinstellungen vornehmen, Zube- hörteile wechseln oder das Druckluftwerk- zeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Druckluftwerkzeugs. f Verwenden Sie nur Original Bosch-Zubehör (siehe „Technische Daten“). Die Präzisionsteile des Druck- luftwerkzeugs wie Magazin, Mündung und Schusskanal sind auf Klammern, Nägel und Stifte von Bosch abge- stimmt. Andere Hersteller verwenden andere Stahl- qualitäten und Abmessungen. Die Verwendung von unzulässigen Eintreibgegenstän- den kann das Druckluftwerkzeug beschädigen und Ver- letzungen verursachen. Halten Sie das Druckluftwerkzeug während des Bestü- ckens des Magazins so, dass die Mündung 11 weder auf Ihren eigenen Körper noch auf andere Personen gerichtet ist. – Ziehen Sie den Magazinschieber 7 soweit zurück bis er hinten einrastet. Hinweis: Der Magazinschieber muss sich ohne großen Kraftaufwand (nur mit Fingerkraft) zurückschieben las- sen. Ein stramm laufender Magazinschieber bewirkt, dass die Nägel in einem falschen Winkel eingeschossen wer- den. – Reinigen und schmieren Sie bei Bedarf den Magazin- schieber 7 und stellen Sie sicher, dass das Magazin 8 nicht verschmutzt ist. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1037-001.book Page 11 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 12 | Deutsch – Legen Sie einen passenden Nagelstreifen 14 ein. Verwenden Sie keine Nagelstreifen, die weniger als 5 Nägel enthalten. Legen Sie nicht mehr als 2 Nagelstrei- fen ein. Stellen Sie sicher, dass sich die Köpfe der Nä- gel nicht überlappen. GSN 90-34 DK: Bei diesem Druckluftwerkzeug verhindert eine Sperre des Magazinschiebers, dass die letzten Nägel ausgeschossen werden. Ca. 7 Nägel verbleiben im Maga- zin. – Ziehen Sie den Magazinschieber 7 noch einmal ganz zurück, um die Arretierung zu lösen. – Führen Sie den Magazinschieber vorsichtig nach vorne bis er den Nagelstreifen berührt. Stellen Sie dabei sicher, dass der Magazinschieber über den Kopf des letzen Nagels geschoben ist. Hinweis: Lassen Sie den Magazinschieber nicht unge- führt zurückschnappen. Der Magazinschieber könnte da- bei beschädigt werden, und es besteht die Gefahr, dass Ihre Finger eingeklemmt werden. Betrieb Auslösesysteme Das Druckluftwerkzeug kann mit zwei verschiedenen Auslösesystemen betrieben werden: – Einzelauslösung mit Sicherungsfolge Bei diesem Auslösesystem muss zuerst die Auslösesi- cherung 2 fest auf das Werkstück gesetzt werden. Ein Eintreibgegenstand wird erst dann ausgeschossen, wenn der Auslöser 10 gedrückt wird. Danach können weitere Eintreibvorgänge nur dann ausgelöst werden, wenn der Auslöser und die Auslöse- sicherung zuvor wieder in die Ausgangslage versetzt worden sind. – Kontaktauslösung Bei diesem Auslösesystem muss zuerst der Auslöser 10 gedrückt werden. Ein Eintreibgegenstand wird immer dann ausgeschossen, wenn bei gedrücktem Auslöser die Auslösesicherung 2 fest auf das Werkstück gesetzt wird. Damit wird eine höhere Arbeitsgeschwindigkeit er- reicht. Zum Einstellen des Auslösesystems dient der Umschalter

Inbetriebnahme Unterbrechen Sie die Luftversorgung, bevor Sie Geräteeinstellungen vornehmen, Zube- hörteile wechseln oder das Druckluftwerk- zeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Druckluftwerkzeugs. Arbeiten mit Einzelauslösung (siehe Bild C) – Drücken Sie den Umschalter 9 nach innen und kippen Sie ihn gleichzeitig in die untere Stellung, bis er wieder einrastet. Das Auslösesystem „Einzelauslö- sung“ ist eingestellt. – Lassen Sie den Umschalter 9 wieder los. – Setzen Sie die Mündung 11 oder ggf. den gummierten Werkstückschoner 1 fest auf das Werkstück auf, bis die Auslösesicherung 2 ganz eingedrückt ist. – Drücken Sie anschließend kurz den Auslöser 10 und lassen ihn wieder los. Dabei wird ein Nagel ausgeschossen. – Lassen Sie das Druckluftwerkzeug vom Werkstück zu- rückprallen. – Für einen weiteren Eintreibvorgang heben Sie das Druckluftwerkzeug ganz vom Werkstück ab und setzen es an der nächsten gewünschten Stelle wieder fest auf. Arbeiten mit Kontaktauslösung (siehe Bild D) – Drücken Sie den Umschalter 9 nach innen und kippen Sie ihn gleichzeitig in die obere Stellung, bis er wieder einrastet. Das Auslösesystem „Kontaktaus- lösung“ ist eingestellt. – Lassen Sie den Umschalter 9 wieder los. – Drücken Sie den Auslöser 10 und halten Sie ihn ge- drückt. – Setzen Sie die Mündung 11 oder ggf. den gummierten Werkstückschoner 1 fest auf das Werkstück auf, bis die Auslösesicherung 2 ganz eingedrückt ist. Dabei wird ein Nagel ausgeschossen. – Lassen Sie das Druckluftwerkzeug vom Werkstück zu- rückprallen. – Für einen weiteren Eintreibvorgang heben Sie das Druckluftwerkzeug ganz vom Werkstück ab und setzen es an der nächsten gewünschten Stelle wieder fest auf. OBJ_BUCH-1037-001.book Page 12 Tuesday, December 8, 2009 1:03 PMDeutsch | 13 Bosch Power Tools 1 609 929 U15 | (8.12.09) – Bewegen Sie das Druckluftwerkzeug gleichmäßig durch Anheben und wieder Aufsetzen über das Werk- stück. Jedes Mal wenn Sie das Druckluftwerkzeug aufsetzen und die Auslösesicherung eingedrückt ist, wird ein Na- gel ausgeschossen. – Sobald die gewünschte Anzahl an Nägeln eingetrieben wurde, lassen Sie den Auslöser 10 wieder los. Arbeitshinweise Unterbrechen Sie die Luftversorgung, bevor Sie Geräteeinstellungen vornehmen, Zube- hörteile wechseln oder das Druckluftwerk- zeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Druckluftwerkzeugs. Prüfen Sie vor jedem Arbeitsbeginn die einwandfreie Funktion der Sicherheits- und Auslöseeinrichtungen so- wie den festen Sitz aller Schrauben und Muttern. Trennen Sie ein defektes oder nicht einwandfrei arbeiten- des Druckluftwerkzeug sofort von der Luftzufuhr und kontaktieren Sie eine autorisierte Bosch-Kundendienst- stelle. Führen Sie keine unvorschriftsmäßigen Manipulationen am Druckluftwerkzeug durch. Demontieren oder blockie- ren Sie keine Teile des Druckluftwerkzeugs, wie z.B. die Auslösesicherung. Führen Sie keine „Notreparaturen“ mit ungeeigneten Mit- teln durch. Das Druckluftwerkzeug ist regelmäßig und sachgerecht zu warten (siehe „Wartung und Reinigung“, Seite 15). Vermeiden Sie jegliche Schwächung und Beschädigung des Druckluftwerkzeugs, z.B. durch: – Einschlagen oder Eingravieren, – vom Hersteller nicht zugelassene Umbaumaßnahmen, – Führen an Schablonen, die aus hartem Material, z.B. Stahl, gefertigt sind, – Fallenlassen auf oder Schieben über den Fußboden, – Handhabung als Hammer, – jede Art von Gewalteinwirkung. Vergewissern Sie sich, was sich unter oder hinter Ihrem Werkstück befindet. Schießen Sie keine Nägel in Wände, Decken oder Fußböden, wenn sich dahinter Personen be- finden. Die Nägel können das Werkstück durchschlagen und jemanden verletzen. Schießen Sie keinen Nagel auf einen bereits eingetriebe- nen Nagel. Dabei kann sich der Nagel verformen, die Nä- gel können sich verklemmen oder das Druckluftwerkzeug kann sich unkontrolliert bewegen. Wird das Druckluftwerkzeug bei kalten Umgebungsbedin- gungen eingesetzt, werden die ersten Nägel langsamer als üblich eingetrieben. Nachdem sich das Druckluftwerk- zeug während des Arbeitens erwärmt hat, ist eine norma- le Arbeitsgeschwindigkeit wieder möglich. Vermeiden Sie Leerschüsse, um den Verschleiß des Schlagstempels zu vermindern. Trennen Sie bei längeren Arbeitspausen oder am Arbeits- ende das Druckluftwerkzeug von der Luftzufuhr und ent- leeren Sie möglichst das Magazin. Magazin entleeren – Ziehen Sie den Magazinschieber 7 soweit zurück bis er hinten einrastet. – Entnehmen Sie die Nagelstreifen 14. Verwerfen Sie Nagelstreifen, die weniger als 5 Nägel enthalten. – Ziehen Sie den Magazinschieber 7 noch einmal ganz zurück, um die Arretierung zu lösen. – Führen Sie den Magazinschieber vorsichtig nach vorne bis er den Anfang des Magazins berührt. Hinweis: Lassen Sie den Magazinschieber nicht unge- führt zurückschnappen. Der Magazinschieber könnte da- bei beschädigt werden, und es besteht die Gefahr, dass Ihre Finger eingeklemmt werden. Tiefenanschlag einstellen (siehe Bild E) Die Einschlagtiefe der Nägel kann mit dem Tiefenanschlag 3 eingestellt werden. – Entleeren Sie das Magazin 8. (siehe „Magazin entleeren“, Seite 13) – Um die Einschlagtiefe zu reduzieren, drehen Sie den Tiefenanschlag im Uhrzeigersinn. oder Um die Einschlagtiefe zu erhöhen, drehen Sie den Tie- fenanschlag gegen den Uhrzeigersinn. – Bestücken Sie das Magazin wieder. (siehe „Magazin bestücken“, Seite 11) – Testen Sie die neue Einschlagtiefe an einem Probe- werkstück. Wiederholen Sie gegebenfalls die Arbeitsschritte. OBJ_BUCH-1037-001.book Page 13 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 14 | Deutsch Verklemmungen lösen (siehe Bilder F1–F3) Einzelne Nägel können sich im Schusskanal verklemmen. Sollte dies häufiger vorkommen, kontaktieren Sie eine au- torisierte Bosch-Kundendienststelle. – Entleeren Sie das Magazin 8. (siehe „Magazin entleeren“, Seite 13) – Öffnen Sie den Magazinverschluss 15. – Ziehen Sie das Magazin 8 vom Gehäuse weg bis es von dem Verschlussstift 16 rutscht. Damit wird der verklemmte Nagel im Schusskanal frei- gelegt. – Entfernen Sie den verklemmten Nagel. Verwenden Sie dazu bei Bedarf eine Zange. – Wenn der Schlagstempel 17 ausgefahren ist, schieben Sie ihn mit einem geschmierten Schraubendreher oder einem anderen geeigneten geschmierten Gegenstand wieder zurück in den Kolben. – Schmieren Sie den Schusskanal mit 2–3 Tropfen Moto- renöl (SAE 10 oder SAE 20). – Setzen Sie das Magazin 8 wieder ein: Öffnen Sie bei Bedarf den Magazinverschluss 15. Füh- ren Sie den Verschlussstift 16 in die Aussparung der Magazinhalterung 18 ein. Richten Sie das Magazin an den Magazinaufnehmern 19 aus und schieben Sie das Magazin ganz nach vorne. Verriegeln Sie das Magazin indem Sie den Magazinverschluss 15 ganz nach oben klappen. – Bestücken Sie das Magazin wieder. (siehe „Magazin bestücken“, Seite 11) Magazinschiene wechseln (siehe Bild G) Die Magazinschienen 20 können nach längerem Gebrauch des Druckluftwerkzeugs verschleißen. Wechseln Sie defekte Magazinschienen aus. – Entleeren Sie das Magazin 8. (siehe „Magazin entleeren“, Seite 13) – Lösen Sie die Fixierschraube 21 (3 mm) mit dem mit- gelieferten Innensechskantschlüssel. – Ziehen Sie die Abdeckkappe 22 aus dem Magazin 8. – Lassen Sie die defekten Magazinschienen 20 aus dem Magazin gleiten. – Schieben Sie die neuen Magazinschienen in das Maga- zin. – Setzen Sie die Abdeckung 22 wieder in das Magazin ein und ziehen Sie die Fixierschraube 21 fest. Werkstückschoner wechseln (siehe Bild H) Der Werkstückschoner 1 am Ende der Auslösesicherung 2 schützt das Werkstück, bis das Druckluftwerkzeug für den Eintreibvorgang richtig platziert ist. Der Werkstückschoner kann entfernt und ersetzt werden. – Entfernen Sie den Federclip 23 und ziehen Sie den Werkstückschoner von der Auslösesicherung 2. – Schieben Sie den neuen Werkstückschoner über die Zapfen der Auslösesicherung und bringen Sie den Fe- derclip wieder an. Druckluftwerkzeug stationär einsetzen (siehe Bild I) Für den stationären Einsatz kann das Druckluftwerkzeug an einem Federzug befestigt werden. Dazu brauchen Sie die Einschrauböse 24. – Entfernen Sie die hintere Schraube der Abluftkappe mit dem mitgelieferten Innensechskantschlüssel. – Schrauben Sie die Öse 24 fest in die Abluftkappe. – Hängen Sie die Öse in den Haken des Federzugs. Transport und Aufbewahrung Trennen Sie das Druckluftwerkzeug zum Transportieren von der Luftversorgung, insbesondere wenn Sie Leitern benutzen oder sich in ungewohnter Körperhaltung fortbe- wegen. Tragen Sie das Druckluftwerkzeug am Arbeitsplatz nur am Handgriff 5 und mit nicht betätigtem Auslöser 10. Bewahren Sie das Druckluftwerkzeug immer von der Luft- versorgung getrennt und an einem trockenen, warmen Ort auf. Wenn das Druckluftwerkzeug längere Zeit nicht benutzt werden soll, überziehen Sie die Werkzeugteile aus Stahl mit einer feinen Ölschicht. Dies verhindert die Anlagerung von Rost. OBJ_BUCH-1037-001.book Page 14 Tuesday, December 8, 2009 1:03 PMDeutsch | 15 Bosch Power Tools 1 609 929 U15 | (8.12.09) Wartung und Service Wartung und Reinigung Unterbrechen Sie die Luftversorgung, bevor Sie Geräteeinstellungen vornehmen, Zube- hörteile wechseln oder das Druckluftwerk- zeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Druckluftwerkzeugs. Sollte das Druckluftwerkzeug trotz sorgfältiger Herstell- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektro- werkzeuge ausführen zu lassen. Geben Sie bei allen Rückfragen und Ersatzteilbestellun- gen bitte unbedingt die 10-stellige Sachnummer laut Ty- penschild des Druckluftwerkzeugs an. f Lassen Sie Wartungs- und Reparaturarbeiten nur von qualifiziertem Fachpersonal durchführen. Damit wird sichergestellt, dass die Sicherheit des Druckluftwerk- zeugs erhalten bleibt. Eine autorisierte Bosch-Kundendienststelle führt diese Arbeiten schnell und zuverlässig aus. Druckluftwerkzeug schmieren (siehe Bild J) Ist das Druckluftwerkzeug nicht an eine Wartungseinheit angeschlossen, muss es in regelmäßigen Abständen ge- schmiert werden: –Bei leichtem Einsatz 1x am Tag. –Bei schwerem Einsatz 2x am Tag. Geben Sie 2–3 Tropfen Schmiermittel in das Luftan- schlussstück 6. Verwenden Sie nicht zuviel Schmiermit- tel, das sich dann im Druckluftwerkzeug ansammelt und über den Luftaustritt 4 wieder abgegeben wird. Verwenden Sie nur die von Bosch empfohlenen Schmier- mittel. – Mineral-Motorenöl SAE 10 (für den Einsatz bei sehr kalten Umgebungsbedingungen) – Mineral-Motorenöl SAE 20 Entsorgen Sie Schmier- und Reinigungsstoffe umwelt- gerecht. Beachten Sie die gesetzlichen Vorschriften. OBJ_BUCH-1037-001.book Page 15 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 16 | Deutsch Instandhaltungsplan Halten Sie den Luftaustritt 4, die Auslösesicherung 2 und den Auslöser 10 stets sauber und frei von Fremdkörpern (Staub, Spänen, Sand etc). Reinigen Sie das Magazin 8. Entfernen Sie Plastik- oder Holzspäne, die sich während des Arbeitens im Magazin ansammeln können. Reinigen Sie das Druckluftwerkzeug in regelmäßigen Ab- ständen mit Hilfe von Druckluft. Maßnahme Begründung Ausführung Abluftfilter täglich entleeren. Verhindert, dass sich Schmutz und Feuchtigkeit im Druckluftwerkzeug ansammelt. – Öffnen Sie das Auslassventil. Schmierstoffgeber immer aufgefüllt halten. Hält das Druckluftwerkzeug ge- schmiert. – Füllen Sie den Schmierstoffgeber mit den empfohlenen Schmiermit- teln. (siehe „Druckluftwerkzeug schmie- ren“, Seite 15) Magazin 8 und Magazinschieber 7 rei- nigen. Verhindert, dass sich ein Nagel ver- klemmt. – Blasen Sie den Mechanismus des Magazins/Magazinschiebers täglich mit Druckluft aus. Sicherstellen, dass die Auslösesiche- rung 2 ordnungsgemäß funktioniert. Fördert Ihre Arbeitssicherheit und ei- nen effizienten Einsatz des Druckluft- werkzeugs. – Blasen Sie den Mechanismus der Auslösesicherung täglich mit Druck- luft aus. Druckluftwerkzeug schmieren. Reduziert den Verschleiß des Druck- luftwerkzeugs. – Geben Sie 2–3 Tropfen Schmiermit- tel in das Luftanschlussstück 6. (siehe „Druckluftwerkzeug schmie- ren“, Seite 15) Kompressor entleeren. Verhindert, dass sich Schmutz und Feuchtigkeit im Druckluftwerkzeug ansammelt. – Öffnen Sie das Auslassventil des Kompressortanks. OBJ_BUCH-1037-001.book Page 16 Tuesday, December 8, 2009 1:03 PMDeutsch | 17 Bosch Power Tools 1 609 929 U15 | (8.12.09) Behebung von Störungen Problem Ursache Abhilfe Das Druckluftwerkzeug ist be- triebsbereit, aber es werden keine Nägel ausgeschossen. Ein Nagel hat sich im Schusskanal ver- klemmt. – Lösen Sie die Verklemmung. (siehe „Verklemmungen lösen“, Seite 14) Der Magazinschieber 7 ist defekt. – Reinigen und schmieren Sie bei Bedarf den Magazinschieber 7 und stellen Sie sicher, dass das Magazin 8 nicht ver- schmutzt ist. Die Feder des Magazinschiebers ist zu schwach oder defekt. – Kontaktieren Sie eine autorisierte Bosch-Kundendienststelle. Lassen Sie dort das Bauteil austau- schen. Die verwendeten Eintreibgegenstände sind unzulässig. – Verwenden Sie nur Original-Zubehör. Es dürfen nur die Eintreibgegenstände (Nägel, Klammern etc.) verwendet wer- den, die in der Tabelle „Technische Da- ten“ spezifiziert sind. Das Magazin 8 ist leer. – Bestücken Sie das Magazin wieder. (siehe „Magazin bestücken“, Seite 11) Die Nägel werden nur sehr lang- sam und mit zu wenig Druck ausgeschossen. Der Nenndruck der Druckluftversorgung ist zu gering. – Erhöhen Sie die Druckluftzufuhr. 8 bar dürfen dabei nicht überschritten wer- den. Der Schlagstempel ist beschädigt. – Verwenden Sie nur die von Bosch emp- fohlenen Schmiermittel. (siehe „Druckluftwerkzeug schmieren“, Seite 15) Der Dichtungsring des Kolbens ist abge- nutzt oder beschädigt. – Kontaktieren Sie eine autorisierte Bosch-Kundendienststelle. Lassen Sie dort das Bauteil austau- schen. Der Puffer ist abgenutzt. – Kontaktieren Sie eine autorisierte Bosch-Kundendienststelle. Lassen Sie dort das Bauteil austau- schen. Die Länge und der Durchmesser des Zu- luftschlauchs 13 entsprechen nicht den für dieses Druckluftwerkzeug gemachten Angaben. – Verwenden Sie einen Zuluftschlauch mit den richtigen Abmessungen. (siehe „Technische Daten“, Seite 10) Der Zuluftschlauch 13 ist abgeknickt. – Entfernen Sie den Knick aus dem Zu- luftschlauch. OBJ_BUCH-1037-001.book Page 17 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 18 | Deutsch Die Nägel werden zu tief einge- schossen. Der Nenndruck der Druckluftversorgung ist zu hoch. – Reduzieren Sie die Druckluftzufuhr. 4 bar dürfen dabei nicht unterschritten werden. Der Tiefenanschlag ist zu tief eingestellt. – Stellen Sie den Tiefenanschlag auf die gewünschte Tiefe ein. (siehe „Tiefenanschlag einstellen“, Seite 13) Der Puffer ist abgenutzt. – Kontaktieren Sie eine autorisierte Bosch-Kundendienststelle. Lassen Sie dort das Bauteil austau- schen. Die Nägel werden zu wenig tief eingeschossen. Der Nenndruck der Druckluftversorgung ist zu gering. – Erhöhen Sie die Druckluftzufuhr. 8 bar dürfen dabei nicht überschritten wer- den. Der Tiefenanschlag ist zu hoch einge- stellt. – Stellen Sie den Tiefenanschlag auf die gewünschte Tiefe ein. (siehe „Tiefenanschlag einstellen“, Seite 13) Die Länge und der Durchmesser des Zu- luftschlauchs 13 entsprechen nicht den für dieses Druckluftwerkzeug gemachten Angaben. – Verwenden Sie einen Zuluftschlauch mit den richtigen Abmessungen. (siehe „Technische Daten“, Seite 10) Der Zuluftschlauch 13 ist abgeknickt. – Entfernen Sie den Knick aus dem Zu- luftschlauch. Das Druckluftwerkzeug über- springt Nägel oder hat einen zu großen Taktvorschub. Die verwendeten Eintreibgegenstände sind unzulässig. – Verwenden Sie nur Original-Zubehör. Es dürfen nur die Eintreibgegenstände (Nägel, Klammern etc.) verwendet wer- den, die in der Tabelle „Technische Da- ten“ spezifiziert sind. Das Magazin 8 arbeitet nicht richtig. – Reinigen und schmieren Sie bei Bedarf den Magazinschieber 7 und stellen Sie sicher, dass das Magazin 8 nicht ver- schmutzt ist. Die Feder des Magazinschiebers ist zu schwach oder defekt. – Kontaktieren Sie eine autorisierte Bosch-Kundendienststelle. Lassen Sie dort das Bauteil austau- schen. Der Dichtungsring des Kolbens ist abge- nutzt oder beschädigt. – Kontaktieren Sie eine autorisierte Bosch-Kundendienststelle. Lassen Sie dort das Bauteil austau- schen. Die Nägel verklemmen sich häu- fig im Schusskanal. Die verwendeten Eintreibgegenstände sind unzulässig. – Verwenden Sie nur Original-Zubehör. Es dürfen nur die Eintreibgegenstände (Nägel, Klammern etc.) verwendet wer- den, die in der Tabelle „Technische Da- ten“ spezifiziert sind. – Kontaktieren Sie eine autorisierte Bosch-Kundendienststelle. Problem Ursache Abhilfe OBJ_BUCH-1037-001.book Page 18 Tuesday, December 8, 2009 1:03 PMDeutsch | 19 Bosch Power Tools 1 609 929 U15 | (8.12.09) Zubehör Über das komplette Qualitätszubehörprogramm können Sie sich im Internet unter www.bosch-pt.com oder bei Ih- rem Fachhändler informieren. Kundendienst und Kundenberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explo- sionszeichnungen und Informationen zu Ersatzteilen fin- den Sie auch unter: www.bosch-pt.com Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fra- gen zu Kauf, Anwendung und Einstellung von Produkten und Zubehören. www.powertool-portal.de, das Internetportal für Hand- werker und Heimwerker. www.ewbc.de, der Informations-Pool für Handwerk und Ausbildung. Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Tel. Kundendienst: +49 (1805) 70 74 10 Fax: +49 (1805) 70 74 11 E-Mail: Servicezentrum.Elektrowerkzeuge@de. bosch.com Tel. Kundenberatung: +49 (1803) 33 57 99 Fax: +49 (711) 7 58 19 30 E-Mail: kundenberatung.ew@de.bosch.com Österreich Tel.: +43 (01) 7 97 22 20 10 Fax: +43 (01) 7 97 22 20 11 E-Mail: service.elektrowerkzeuge@at.bosch.com Schweiz Tel.: +41 (044) 8 47 15 11 Fax: +41 (044) 8 47 15 51 Luxemburg Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-Mail: outillage.gereedschap@be.bosch.com Entsorgung Druckluftwerkzeug, Zubehör und Verpackung sollten ei- ner umweltgerechten Wiederverwertung zugeführt wer- den. Wenn Ihr Gerät nicht mehr gebrauchsfähig ist, geben Sie es bitte beim Handel ab oder schicken es direkt (bitte ausreichend frankiert) an: Recyclingzentrum Elektrowerkzeuge Osteroder Landstr. 3 37589 Kalefeld Die Geräte werden demontiert. Kunststoffe, z.B. die überwiegend aus Polyamid hergestellten Gehäuse, wer- den identifiziert (Bosch Kunststoff-Erkennungscode seit 1992) und wiederverwertet. Eisen-, Stahl-, Aluminium- und Gussteile werden im Hochtemperaturofen geschmol- zen und erneut verwendet. Kupferschrott wird im Schred- der kalt zerlegt und kommt als Kupfergranulat zurück in die Kupferindustrie. Änderungen vorbehalten. Die eingeschossenen Nägel sind verbogen. Der Schlagstempel ist beschädigt. – Kontaktieren Sie eine autorisierte Bosch-Kundendienststelle. Lassen Sie dort das Bauteil austau- schen. Im Gegensatz zum Arbeiten mit einer normalen Arbeitsge- schwindigkeit, werden bei einer schnellen Arbeitsgeschwindig- keit die Nägel nicht genügend tief eingeschossen. Der lichte Durchmesser des Zuluft- schlauchs ist zu gering. – Verwenden Sie einen Zuluftschlauch mit den richtigen Abmessungen. (siehe „Technische Daten“, Seite 10) Der Kompressor ist untauglich für schnelle Arbeitsgeschwindigkeiten. – Verwenden Sie einen Kompressor, der für die Anzahl an angeschlossenen Druckluftwerkzeugen und die Arbeits- geschwindigkeit ausreichend dimensi- oniert ist. Problem Ursache Abhilfe OBJ_BUCH-1037-001.book Page 19 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 20 | English
