GEBRUIKSAANWIJZING GSN 9021 RK Professional BOSCH

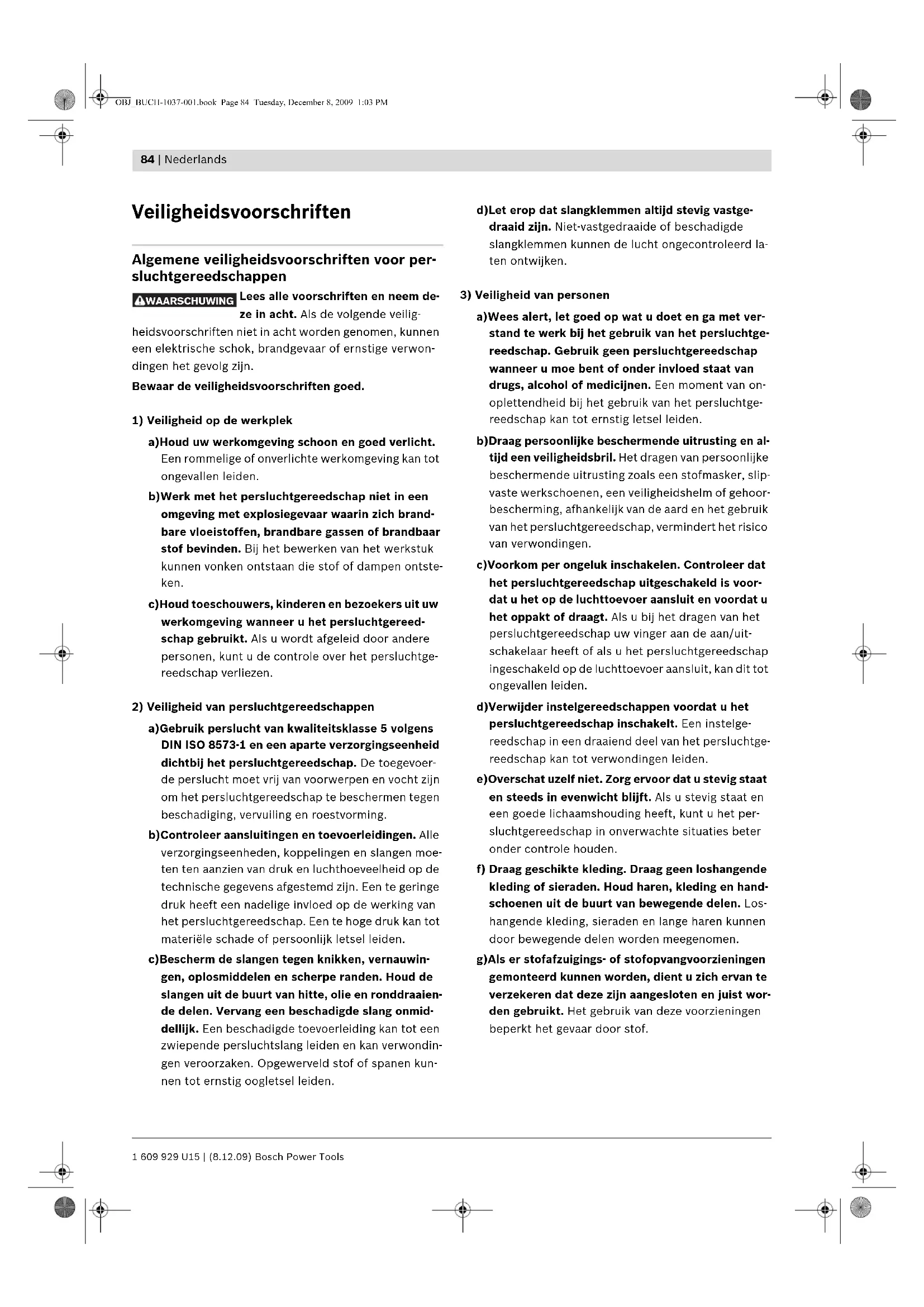

Veiligheidsvoorschriften Algemene veiligheidsvoorschriften voor per- sluchtgereedschappen Lees alle voorschriften en neem de- ze in acht. Als de volgende veilig- heidsvoorschriften niet in acht worden genomen, kunnen een elektrische schok, brandgevaar of ernstige verwon- dingen het gevolg zijn. Bewaar de veiligheidsvoorschriften goed.

1) Veiligheid op de werkplek

a)Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b)Werk met het persluchtgereedschap niet in een omgeving met explosiegevaar waarin zich brand- bare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Bij het bewerken van het werkstuk kunnen vonken ontstaan die stof of dampen ontste- ken. c)Houd toeschouwers, kinderen en bezoekers uit uw werkomgeving wanneer u het persluchtgereed- schap gebruikt. Als u wordt afgeleid door andere personen, kunt u de controle over het persluchtge- reedschap verliezen.

2) Veiligheid van persluchtgereedschappen

a)Gebruik perslucht van kwaliteitsklasse 5 volgens DIN ISO 8573-1 en een aparte verzorgingseenheid dichtbij het persluchtgereedschap. De toegevoer- de perslucht moet vrij van voorwerpen en vocht zijn om het persluchtgereedschap te beschermen tegen beschadiging, vervuiling en roestvorming. b)Controleer aansluitingen en toevoerleidingen. Alle verzorgingseenheden, koppelingen en slangen moe- ten ten aanzien van druk en luchthoeveelheid op de technische gegevens afgestemd zijn. Een te geringe druk heeft een nadelige invloed op de werking van het persluchtgereedschap. Een te hoge druk kan tot materiële schade of persoonlijk letsel leiden. c)Bescherm de slangen tegen knikken, vernauwin- gen, oplosmiddelen en scherpe randen. Houd de slangen uit de buurt van hitte, olie en ronddraaien- de delen. Vervang een beschadigde slang onmid- dellijk. Een beschadigde toevoerleiding kan tot een zwiepende persluchtslang leiden en kan verwondin- gen veroorzaken. Opgewerveld stof of spanen kun- nen tot ernstig oogletsel leiden. d)Let erop dat slangklemmen altijd stevig vastge- draaid zijn. Niet-vastgedraaide of beschadigde slangklemmen kunnen de lucht ongecontroleerd la- ten ontwijken.

3) Veiligheid van personen

a)Wees alert, let goed op wat u doet en ga met ver- stand te werk bij het gebruik van het persluchtge- reedschap. Gebruik geen persluchtgereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van on- oplettendheid bij het gebruik van het persluchtge- reedschap kan tot ernstig letsel leiden. b)Draag persoonlijke beschermende uitrusting en al- tijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slip- vaste werkschoenen, een veiligheidshelm of gehoor- bescherming, afhankelijk van de aard en het gebruik van het persluchtgereedschap, vermindert het risico van verwondingen. c)Voorkom per ongeluk inschakelen. Controleer dat het persluchtgereedschap uitgeschakeld is voor- dat u het op de luchttoevoer aansluit en voordat u het oppakt of draagt. Als u bij het dragen van het persluchtgereedschap uw vinger aan de aan/uit- schakelaar heeft of als u het persluchtgereedschap ingeschakeld op de luchttoevoer aansluit, kan dit tot ongevallen leiden. d)Verwijder instelgereedschappen voordat u het persluchtgereedschap inschakelt. Een instelge- reedschap in een draaiend deel van het persluchtge- reedschap kan tot verwondingen leiden. e)Overschat uzelf niet. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Als u stevig staat en een goede lichaamshouding heeft, kunt u het per- sluchtgereedschap in onverwachte situaties beter onder controle houden. f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en hand- schoenen uit de buurt van bewegende delen. Los- hangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen. g)Als er stofafzuigings- of stofopvangvoorzieningen gemonteerd kunnen worden, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist wor- den gebruikt. Het gebruik van deze voorzieningen beperkt het gevaar door stof. WAARSCHUWING OBJ_BUCH-1037-001.book Page 84 Tuesday, December 8, 2009 1:03 PMNederlands | 85 Bosch Power Tools 1 609 929 U15 | (8.12.09) h)Adem de afgevoerde lucht niet rechtstreeks in. Voorkom dat afgevoerde lucht in uw ogen terecht- komt. De afgevoerde lucht van het persluchtgereed- schap kan water, olie, metalen deeltjes en verontrei- nigingen uit de compressor bevatten. Dit kan schade aan de gezondheid veroorzaken.

4) Zorgvuldige omgang met en zorgvuldig gebruik van

persluchtgereedschappen a)Gebruik klemmen of een bankschroef om het werkstuk vast te zetten en te ondersteunen. Als u het werkstuk met de hand vasthoudt of tegen uw lichaam drukt, kunt u het persluchtgereedschap niet veilig bedienen. b)Overbelast het persluchtgereedschap niet. Ge- bruik voor uw werkzaamheden het daarvoor be- stemde persluchtgereedschap. Met het passende persluchtgereedschap werkt u beter en veiliger bin- nen het aangegeven capaciteitsbereik. c)Gebruik geen persluchtgereedschap waarvan de aan/uit-schakelaar defect is. Persluchtgereedschap dat niet meer kan worden in- of uitgeschakeld, is ge- vaarlijk en moet worden gerepareerd. d)Onderbreek de luchttoevoer voordat u het per- sluchtgereedschap instelt, toebehoren vervangt of het gereedschap weglegt. Deze voorzorgsmaatre- gel voorkomt onbedoeld starten van het perslucht- gereedschap. e)Bewaar niet-gebruikte persluchtgereedschappen buiten het bereik van kinderen. Laat het perslucht- gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet gelezen hebben. Persluchtgereedschappen zijn ge- vaarlijk als deze door onervaren personen worden gebruikt. f) Onderhoud het persluchtgereedschap zorgvuldig. Controleer of bewegende delen van het perslucht- gereedschap correct functioneren en niet vast- klemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereed- schap nadelig wordt beïnvloed. Laat beschadigde delen repareren voordat u het persluchtgereed- schap gebruikt. Veel ongevallen hebben hun oor- zaak in slecht onderhouden persluchtgereedschap- pen. g)Gebruik persluchtgereedschap, toebehoren, inzet- gereedschappen, enz. overeenkomstig deze aan- wijzingen. Let daarbij op de arbeidsomstandighe- den en de uit te voeren werkzaamheden. Het gebruik van het persluchtgereedschap voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

a)Laat het persluchtgereedschap alleen repareren door gekwalificeerd, vakkundig personeel en al- leen met originele vervangingsonderdelen. Daar- mee wordt gewaarborgd dat de veiligheid van het persluchtgereedschap in stand blijft. Veiligheidsvoorschriften voor perslucht- tackers Draag een veiligheidsbril. f Ga er altijd van uit dat het persluchtgereedschap in- slagvoorwerpen bevat. Een achteloze omgang met het persluchtgereedschap kan tot het onverwacht uit- schieten van inslagvoorwerpen leiden, waardoor u ge- wond kunt raken. f Houd het persluchtgereedschap tijdens de werk- zaamheden zodanig vast, dat u tijdens een mogelijke terugslag als gevolg van een storing van de energie- voorziening of door harde plaatsen in het werkstuk niet aan uw hoofd of overige lichaamsdelen gewond kunt raken. f Richt met het persluchtgereedschap niet op uzelf of op andere personen in de buurt. Door onverwacht ac- tiveren wordt een inslagvoorwerp uitgestoten. Dit kan tot verwondingen leiden. f Bedien het persluchtgereedschap niet voordat het stevig op het werkstuk is geplaatst. Als het perslucht- gereedschap het werkstuk niet raakt, kan het inslag- voorwerp van de bevestigingsplaats terugstuiten. Daardoor kan het persluchtgereedschap overbelast ra- ken. Werk niet op ladders of steigers wanneer het activeringssysteem „Contactactivering” ingesteld is. In het bijzonder mag u zich niet via steigers, trappen, ladders of met ladders vergelijkbare constructies, bijvoorbeeld op daken, van één inslagplaats naar een andere inslagplaats begeven, kisten of bekistingen sluiten of transportbevestigingen aanbren- gen, bijvoorbeeld op voertuigen en wagons. Bij dit activeringssysteem wordt telkens een inslagvoorwerp uitgeschoten wanneer u het persluchtgereedschap per ongeluk neerzet en de activeringsbeveiliging ingedrukt is. Dit kan tot verwondingen leiden. f Houd rekening met de omstandigheden op de werk- plek. Inslagvoorwerpen kunnen eventueel door dunne werkstukken heen slaan of tijdens werkzaamheden aan hoeken en randen van werkstukken afglijden en daarbij personen in gevaar brengen. OBJ_BUCH-1037-001.book Page 85 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 86 | Nederlands Onderbreek de luchtvoorziening als het in- slagvoorwerp in het persluchtgereedschap vastklemt. Als het persluchtgereedschap aan- gesloten is, kan het per ongeluk worden be- diend bij het verwijderen van een vastge- klemd inslagvoorwerp. f Wees voorzichtig bij het verwijderen van een vastzit- tend inslagvoorwerp. Het systeem kan gespannen zijn en het inslagvoorwerp kan met kracht naar buiten wor- den gestoten terwijl u probeert om het vastgeklemde voorwerp te verwijderen. f Gebruik dit persluchtgereedschap niet voor het be- vestigen van elektrische leidingen. Het is niet ge- schikt voor de installatie van elektrische leidingen, kan de isolatie van elektrische kabels beschadigen en zo een elektrische schok en brandgevaar veroorzaken. f Gebruik nooit zuurstof of brandbare gassen als ener- giebron voor het persluchtgereedschap. Brandbare gassen zijn gevaarlijk en kunnen het persluchtgereed- schap tot explosie brengen. f Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raad- pleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gaslei- ding kan tot een explosie leiden. Breuk van een water- leiding veroorzaakt materiële schade. f Het persluchtgereedschap kan alleen worden aange- sloten op leidingen waarbij de maximaal toegestane druk van het persluchtgereedschap met niet meer dan 10% kan worden overschreden. Bij hogere druk- waarden moet een drukregelventiel (drukverminde- raar) met nageschakeld drukbegrenzingsventiel in de persluchtleiding worden ingebouwd. Te hoge druk veroorzaakt een abnormale werking of een breuk van het persluchtgereedschap. Verwondingen kunnen hier- van het gevolg zijn. Functiebeschrijving Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voor- schriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Gebruik volgens bestemming Het persluchtgereedschap is bestemd voor verbindings- werkzaamheden bij dakdekkerswerkzaamheden, werk- zaamheden aan bekistingen en lattenwerk en het vervaar- digen van wand- en plafondelementen, houten gevels, pallets, houten hekwerk, geluidbeschermingswanden en kisten. Alleen de in de tabel „Technische gegevens” gespecifi- ceerde inslagvoorwerpen (nagels, nieten, enz.) mogen worden gebruikt. Afgebeelde componenten De componenten zijn genummerd zoals op de afbeelding van het persluchtgereedschap op de pagina met afbeel- dingen. 1 Werkstukbescherming 2 Activeringsbeveiliging 3 Diepteaanslag 4 Luchtafvoer 5 Handgreep 6 Luchtaansluitstuk 7 Magazijnschuif 8 Magazijn 9 Omschakelaar voor activeringssysteem 10 Schakelaar 11 Monding 12 Snelsluitkoppeling 13 Luchttoevoerslang 14 Nagelstrips* 15 Magazijnsluiting 16 Sluitstift 17 Slagstempel 18 Magazijnhouder 19 Magazijnopnemer aan nietkanaal 20 Magazijnrails 21 Fixeerschroef 22 Afdekkapje 23 Veerclip 24 Inschroefoog voor het ophangen van het persluchtge- reedschap

• Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebeho- renprogramma. OBJ_BUCH-1037-001.book Page 86 Tuesday, December 8, 2009 1:03 PMNederlands | 87 Bosch Power Tools 1 609 929 U15 | (8.12.09) Technische gegevens Informatie over geluid en trillingen Meetwaarden voor geluid bepaald volgens EN 12549. Het A-gewogen geluidsniveau van het persluchtgereed- schap bedraagt kenmerkend: geluidsdrukniveau 110 dB (A); geluidsvermogenniveau 123 dB (A). Onzekerheid K=2 dB. Draag een gehoorbescherming. Totale trillingswaarden (vectorsom van drie richtingen) bepaald volgens EN 28662 en EN ISO 8662: Trillingsemissiewaarde a

Professional Zaaknummer 3601D910.. 3601D913.. Inslagkracht bij 6,3 bar (91 psi) Nm 98 96 Activeringssystemen – Enkele inslag met beveiligingsreeks – Contactactivering

Inslagvoorwerp –Type –Lengte –Diameter

–90 2,8 –3,8 Magazijnhoek °2134 Max. inhoud magazijn

0,25 –0,5 0,25–0,5 Inwendig volume ml 997 997 Nominale druk bar 4–8 4–8 Aansluitschroefdraad "3/83/8 Luchttoevoerslang – Max. bedrijfsdruk bij 20 °C – Inwendige slangdiameter – Max. slanglengte bar

Luchtverbruik per inslag bij 6,8 bar (100 psi) l3,023,02 Afmetingen – Hoogte –Breedte –Lengte

Gewicht volgens EPTA-Procedure 01/2003 kg 3,89 3,8 OBJ_BUCH-1037-001.book Page 87 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 88 | Nederlands Conformiteitsverklaring Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten: EN 792 conform de bepalingen van richtlijn 98/37/EG (tot 28-12-2009) en 2006/42/EG (vanaf 29-12-2009). Technisch dossier bij: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 08.12.2009 Montage Aansluiting op de luchttoevoer (zie afbeelding A) Controleer dat de druk van de persluchtinstallatie niet groter is dan de maximaal toegestane nominale druk van het persluchtgereedschap. Stel de luchtdruk eerst in op de onderste waarde van de geadviseerde nominale druk (zie „Technische gegevens”). Controleer in geval van twijfel de druk bij de luchtingang met een manometer terwijl het persluchtgereedschap in- geschakeld is. Voor een maximaal vermogen moeten de waarden voor de luchttoevoerslang 13 (aansluitschroefdraad, maximale bedrijfsdruk, slangbinnendiameter, maximale slangleng- te; zie „Technische gegevens”) worden aangehouden. De toegevoerde perslucht moet vrij van voorwerpen en vocht zijn om het persluchtgereedschap te beschermen tegen beschadiging, vervuiling en roestvorming. Alle armaturen, verbindingsleidingen en slangen moeten geschikt zijn voor de druk en de vereiste luchthoeveel- heid. Voorkom vernauwingen van de toevoerleidingen, bijvoor- beeld door afknellen, knikken of trekken. Aansluiting van de persluchttoevoer op het perslucht- gereedschap – Maak het magazijn 8 leeg. (zie „Magazijn leegmaken”, pagina 90) Bij de volgende handelingen kan een inslagvoorwerp uitgestoten worden als door reparatie- of onder- houdswerkzaamheden of transport inwendige delen van het persluchtgereedschap zich niet in de uitgangs- positie bevinden. – Verbind het luchtaansluitstuk 6 met een luchttoevoer- slang 13 die is uitgerust met een snelsluitkoppeling 12. – Controleer de juiste werking door het persluchtge- reedschap met de monding 11 of indien nodig met de rubber werkstukbescherming 1 op een houten plank of plaat neer te zetten en één tot twee keer te activeren. Magazijn vullen (zie afbeeldingen B1–B2) Onderbreek de luchttoevoer voordat u het persluchtgereedschap instelt, toebehoren vervangt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het persluchtgereedschap. f Gebruik alleen origineel Bosch-toebehoren (zie „Technische gegevens”). De precisieonderdelen van de tacker, zoals magazijn, monding en nietkanaal, zijn afgestemd op nieten, nagels en stiften van Bosch. An- dere fabrikanten gebruiken andere staalkwaliteiten en afmetingen. Het gebruik van ongeoorloofde inslagvoorwerpen kan het persluchtgereedschap beschadigen en kan ver- wondingen veroorzaken. Houd het persluchtgereedschap tijdens het vullen van het magazijn zodanig dat de monding 11 niet op uw eigen lichaam of op andere personen gericht is. – Trek de magazijnschuif 7 terug totdat deze achteraan vastklikt. Opmerking: De magazijnschuif moet zonder grote krachtsinspanning (alleen met de kracht van een vinger) kunnen worden teruggeduwd. Een strak lopende maga- zijnschuif heeft tot gevolg dat de nagels in een verkeerde hoek worden ingeschoten. – Reinig en smeer de magazijnschuif 7 indien nodig en controleer dat het magazijn 8 niet vuil is. – Leg een passende nagelstrip 14 in het magazijn. Gebruik geen nagelstrips die minder dan vijf nagels be- vatten. Leg niet meer dan twee nagelstrips in het ma- gazijn. Zorg ervoor dat de koppen van de nagels elkaar niet overlappen. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1037-001.book Page 88 Tuesday, December 8, 2009 1:03 PMNederlands | 89 Bosch Power Tools 1 609 929 U15 | (8.12.09) GSN 90-34 DK: Bij dit persluchtgereedschap voorkomt een blokkering van de magazijnschuif dat de laatste na- gels worden uitgeschoten. Er blijven ongeveer zeven na- gels in het magazijn achter. – Trek de magazijnschuif 7 nog eenmaal helemaal terug om de vergrendeling op te heffen. – Beweeg de magazijnschuif voorzichtig naar voren tot deze de nagelstrip raakt. Zorg er daarbij voor dat de magazijnschuif over de kop van de laatste nagel geschoven is. Opmerking: Laat de magazijnschuif niet terugschieten zonder deze vast te houden. Anders kan de magazijn- schuif beschadigd worden. Bovendien bestaat het gevaar dat uw vingers worden vastgeklemd. Gebruik Activeringssystemen Het persluchtgereedschap kan met twee verschillende activeringssystemen worden gebruikt: – Enkele inslag met beveiligingsreeks Bij dit activeringssysteem moet eerst de activeringsbe- veiliging 2 stevig op het werkstuk worden gezet. Een in- slagvoorwerp wordt pas uitgestoten als de schakelaar 10 wordt ingedrukt. Nieuwe inslagen zijn daarna pas mogelijk nadat de schakelaar en de activeringsbeveiliging weer in de uit- gangspositie zijn gezet. – Contactactivering Bij dit activeringssysteem moet eerst de schakelaar 10 worden ingedrukt. Een inslagvoorwerp wordt altijd uit- gestoten als de activeringsbeveiliging 2 stevig op het werkstuk wordt gezet terwijl de schakelaar is inge- drukt. Daarmee wordt een hogere werksnelheid bereikt. Voor het instellen van het activeringssysteem dient de omschakelaar 9. Ingebruikneming Onderbreek de luchttoevoer voordat u het persluchtgereedschap instelt, toebehoren vervangt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het persluchtgereedschap. Werkzaamheden met enkele inslag (zie afbeelding C) – Druk de omschakelaar 9 naar binnen en klap deze te- gelijkertijd in de onderste stand tot hij weer vastklikt. Het activeringssysteem „enkele in- slag” is ingesteld. – Laat de omschakelaar 9 weer los. –Zet de monding 11 of indien nodig de rubber werkstuk- bescherming 1 stevig op het werkstuk tot de active- ringsbeveiliging 2 helemaal is ingedrukt. – Druk vervolgens de schakelaar 10 kort in en laat deze weer los. Daarbij wordt een nagel uitgeschoten. – Laat het persluchtgereedschap van het werkstuk te- rugstuiten. – Voor een nieuwe inslag tilt u het helemaal van het werkstuk omhoog en zet u het weer neer op de volgen- de plaats waar u een inslag wenst. Werkzaamheden met contactactivering (zie afbeelding D) – Druk de omschakelaar 9 naar binnen en klap deze te- gelijkertijd in de bovenste stand tot hij weer vastklikt. Het activeringssysteem „contac- tinslag” is ingesteld. – Laat de omschakelaar 9 weer los. –Druk de schakelaar 10 in en houd deze ingedrukt. –Zet de monding 11 of indien nodig de rubber werkstuk- bescherming 1 stevig op het werkstuk tot de active- ringsbeveiliging 2 helemaal is ingedrukt. Daarbij wordt een nagel uitgeschoten. – Laat het persluchtgereedschap van het werkstuk te- rugstuiten. – Voor een nieuwe inslag tilt u het helemaal van het werkstuk omhoog en zet u het weer neer op de volgen- de plaats waar u een inslag wenst. – Beweeg het persluchtgereedschap gelijkmatig over het werkstuk door het omhoog te tillen en weer neer te zetten. Telkens wanneer u het persluchtgereedschap neerzet en de activeringsbeveiliging ingedrukt is, wordt er een nagel uitgeschoten. – Zodra het gewenste aantal nagels is ingeslagen, laat u de schakelaar 10 weer los. OBJ_BUCH-1037-001.book Page 89 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 90 | Nederlands Tips voor de werkzaamheden Onderbreek de luchttoevoer voordat u het persluchtgereedschap instelt, toebehoren vervangt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het persluchtgereedschap. Controleer altijd vóór het begin van de werkzaamheden de correcte werking van de veiligheids- en activerings- voorzieningen en het vastzitten van alle schroeven en moeren. Onderbreek onmiddellijk de luchttoevoer van een defect of niet correct werkende persluchtgereedschap en neem contact op met een erkende Bosch-klantenservicewerk- plaats. Voer geen manipulaties aan het persluchtgereedschap uit die niet volgens de voorschriften zijn. Demonteer of blok- keer geen onderdelen van het persluchtgereedschap, zo- als bijvoorbeeld de activeringsbeveiliging. Voor geen „noodreparaties” met ongeschikte middelen uit. Het persluchtgereedschap moet regelmatig en des- kundig worden onderhouden (zie „Onderhoud en reini- ging”, pagina 92). Voorkom elke verzwakking en beschadiging van het per- sluchtgereedschap, bijvoorbeeld door: – inslaan of graveren, – door de fabrikant niet toegestane ombouwwerkzaam- heden, – geleiden langs sjablonen die vervaardigd zijn van hard materiaal, bijvoorbeeld staal, – laten vallen op of schuiven over de vloer, – gebruik als hamer, – elke soort van geweldsinwerking. Controleer wat er zich onder en achter het werkstuk be- vindt. Schiet geen nagels in muren, plafonds of vloeren als zich daarachter personen bevinden. De nagels kunnen door het werkstuk slaan en iemand verwonden. Schiet geen nagels af op een reeds ingeschoten nagel. Daarbij kan de nagel vervormen, de nagels kunnen vast- klemmen of het persluchtgereedschap kan zich ongecon- troleerd bewegen. Als het persluchtgereedschap onder koude omstandighe- den wordt gebruikt, worden de eerste nagels langzamer dan gewoonlijk ingeschoten. Nadat het persluchtgereed- schap tijdens de werkzaamheden warm geworden is, is een normale werksnelheid weer mogelijk. Voorkom het bedienen van de tacker zonder nieten of na- gels om de slijtage van de slagstempel te beperken. Verbreek bij lange onderbrekingen van de werkzaamhe- den of aan het einde van de werkzaamheden de verbin- ding van het persluchtgereedschap met de luchttoevoer en maak, indien mogelijk, het magazijn leeg. Magazijn leegmaken – Trek de magazijnschuif 7 terug totdat deze achteraan vastklikt. – Verwijder de nagelstrips 14. Gooi nagelstrips die minder dan vijf nagels bevatten weg. – Trek de magazijnschuif 7 nog eenmaal helemaal terug om de vergrendeling op te heffen. – Beweeg de magazijnschuif voorzichtig naar voren tot deze het begin van het magazijn raakt. Opmerking: Laat de magazijnschuif niet terugschieten zonder deze vast te houden. Anders kan de magazijn- schuif beschadigd worden. Bovendien bestaat het gevaar dat uw vingers worden vastgeklemd. Diepteaanslag instellen (zie afbeelding E) De inslagdiepte van de nagels kan met de diepteaanslag 3 worden ingesteld. – Maak het magazijn 8 leeg. (zie „Magazijn leegmaken”, pagina 90) – Om de inslagdiepte te verminderen, draait u de diepte- aanslag in de richting van de wijzers van de klok.

Om de inslagdiepte te vergroten, draait u de diepte- aanslag tegen de richting van de wijzers van de klok. – Vul het magazijn weer. (zie „Magazijn vullen”, pagina 88) – Test de nieuwe inslagdiepte met een proefwerkstuk. Herhaal indien nodig de stappen. Vastgeklemde nagels losmaken (zie afbeeldingen F1 –F3) Nagels kunnen in het nietkanaal vastgeklemd raken. Mocht dit vaker voorkomen, dient u contact op te nemen met een erkende Bosch-klantenservicewerkplaats. – Maak het magazijn 8 leeg. (zie „Magazijn leegmaken”, pagina 90) – Open de magazijnsluiting 15. – Trek het magazijn 8 van het machinehuis weg totdat het magazijn van de sluitstift 16 glijdt. Daardoor wordt de vastgeklemde nagel in het nietka- naal blootgelegd. – Verwijder de vastgeklemde nagel. Gebruik daarvoor in- dien nodig een tang. OBJ_BUCH-1037-001.book Page 90 Tuesday, December 8, 2009 1:03 PMNederlands | 91 Bosch Power Tools 1 609 929 U15 | (8.12.09) – Als de slagstempel 17 naar buiten is bewogen, duwt u deze met een gesmeerde schroevendraaier of met een ander gesmeerd voorwerp weer terug in de zuiger. – Smeer het nietkanaal met 2 –3 druppels motorolie (SAE 10 of SAE 20). – Breng het magazijn 8 weer aan: Open indien nodig de magazijnsluiting 15. Steek de sluitstift 16 in de uitsparing van de magazijnhouder 18. Stel het magazijn aan de magazijnopnemers 19 af en schuif het magazijn helemaal naar voren. Vergrendel het magazijn door de magazijnsluiting 15 helemaal om- hoog te klappen. – Vul het magazijn weer. (zie „Magazijn vullen”, pagina 88) Magazijnrail vervangen (zie afbeelding G) De magazijnrails 20 kunnen na langdurig gebruik van het persluchtgereedschap verslijten. Vervang defecte magazijnrails. –Maak het magazijn 8 leeg. (zie „Magazijn leegmaken”, pagina 90) – Draai de bevestigingsschroef 21 (3 mm) met de mee- geleverde inbussleutel los. – Trek het afdekkapje 22 uit het magazijn 8. – Laat de defecte magazijnrails 20 uit het magazijn glij- den. – Duw de nieuwe magazijnrails in het magazijn. – Plaats de afscherming 22 weer in het magazijn en draai de bevestigingsschroef 21 vast. Werkstukbescherming vervangen (zie afbeelding H) De werkstukbescherming 1 aan het einde van de active- ringsbeveiliging 2 beschermt het werkstuk totdat het per- sluchtgereedschap voor de inslag juist geplaatst is. De werkstukbescherming kan verwijderd en vervangen worden. – Verwijder de veerclip 23 en trek de werkstukbescher- ming van de activeringsbeveiliging 2. – Schuif de nieuwe werkstukbescherming over de pen- nen van de activeringsbeveiliging en breng de veerclip weer aan. Persluchtgereedschap stationair gebruiken (zie afbeelding I) Voor stationair gebruik kan het persluchtgereedschap aan een veerbalans worden bevestigd. Daarvoor heeft u het inschroefoog 24 nodig. – Verwijder de achterste schroef van het luchtafvoerkap- je met de meegeleverde inbussleutel. – Schroef het oog 24 stevig in het luchtafvoerkapje. – Bevestig het oog in de haak van de veerbalans. Vervoeren en opbergen Maak het persluchtgereedschap los van de luchtvoorzie- ning als u het wilt verplaatsen of vervoeren, in het bijzon- der wanneer u een ladder gebruikt of wanneer u in een ongewone lichaamshouding moet werken. Draag het persluchtgereedschap op de werkplek alleen aan de greep 5 en met niet-bediende schakelaar 10. Bewaar het persluchtgereedschap altijd gescheiden van de persluchtvoorziening en op een droge en warme plaats. Als het persluchtgereedschap gedurende lange tijd niet meer wordt gebruikt, dient u de gereedschapdelen van staal te bedekken met een fijne olielaag. Dit voorkomt roestvorming. OBJ_BUCH-1037-001.book Page 91 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 92 | Nederlands Onderhoud en service Onderhoud en reiniging Onderbreek de luchttoevoer voordat u het persluchtgereedschap instelt, toebehoren vervangt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het persluchtgereedschap. Mocht het persluchtgereedschap ondanks zorgvuldige fa- bricage- en testmethoden toch defect raken, dient de re- paratie te worden uitgevoerd door een erkende klanten- service voor Bosch elektrische gereedschappen. Vermeld bij vragen en bestellingen van vervangingsonder- delen altijd het uit tien cijfers bestaande zaaknummer vol- gens het typeplaatje van het persluchtgereedschap. f Laat onderhouds- en reparatiewerkzaamheden alleen uitvoeren door gekwalificeerd, vakbekwaam perso- neel. Daarmee wordt gewaarborgd dat de veiligheid van het persluchtgereedschap in stand blijft. Een erkende Bosch-klantenservice voert deze werkzaam- heden snel en vakkundig uit. Persluchtgereedschap smeren (zie afbeelding J) Als het persluchtgereedschap niet op een verzorging- seenheid is aangesloten, moet het regelmatig worden ge- smeerd. – Bij matig gebruik eenmaal per dag. – Bij intensief gebruik tweemaal per dag. Doe 2 –3 druppels smeermiddel in het luchtaansluitstuk

6. Gebruik niet te veel smeermiddel. Anders hoopt dit

zich op in het persluchtgereedschap. Vervolgens wordt het via de luchtuitgang 4 weer afgevoerd. Gebruik alleen de door Bosch geadviseerde smeermidde- len. – Minerale motorolie SAE 10 (voor gebruik onder zeer koude omstandigheden) – Minerale motorolie SAE 20 Voer smeer- en reinigingsmiddelen op een voor het mi- lieu verantwoorde wijze af. Neem de wettelijke voor- schriften in acht. Onderhoudsschema Houd de luchtuitgang 4, de activeringsbeveiliging 2 en de schakelaar 10 altijd schoon en vrij van vreemde voorwer- pen (stof, spanen, zand, enz.). Reinig het magazijn 8. Verwijder kunststof of houten spa- nen die zich tijdens de werkzaamheden in het magazijn kunnen ophopen. Reinig het persluchtgereedschap regelmatig met per- slucht. Maatregel Reden Uitvoering Afvoerluchtfilter dagelijks leegmaken. Voorkomt dat vuil en vocht zich in het persluchtgereedschap ophoopt. – Open het uitlaatventiel. Smeermiddelreservoir altijd gevuld houden. Houdt het persluchtgereedschap ge- smeerd. – Vul het smeermiddelreservoir met de geadviseerde smeermiddelen. (zie „Persluchtgereedschap sme- ren”, pagina 92) Magazijn 8 en magazijnschuif 7 reini- gen. Voorkomt dat een nagel vastklemt. – Blaas het mechanisme van het ma- gazijn en de magazijnschuif dage- lijks met perslucht uit. Ervoor zorgen dat de activeringsbe- veiliging 2 correct werkt. Bevordert uw arbeidsveiligheid en een efficiënt gebruik van het per- sluchtgereedschap. – Blaas het mechanisme van de active- ringsbeveiliging dagelijks met per- slucht uit. Persluchtgereedschap smeren. Beperkt de slijtage van het perslucht- gereedschap. – Doe 2–3 druppels smeermiddel in het luchtaansluitstuk 6. (zie „Persluchtgereedschap sme- ren”, pagina 92) Compressor leegmaken. Voorkomt dat vuil en vocht zich in het persluchtgereedschap ophoopt. – Open het uitlaatventiel van de com- pressortank. OBJ_BUCH-1037-001.book Page 92 Tuesday, December 8, 2009 1:03 PMNederlands | 93 Bosch Power Tools 1 609 929 U15 | (8.12.09) Storingen verhelpen Probleem Oorzaak Oplossing Het persluchtgereedschap is gereed voor gebruik, maar er worden geen nagels uitgescho- ten. Een nagel is in het nietkanaal vastge- klemd. – Maak de vastgeklemde nagel los. (zie „Vastgeklemde nagels losmaken”, pagina 90) De magazijnschuif 7 is defect. – Reinig en smeer de magazijnschuif 7 in- dien nodig en controleer dat het maga- zijn 8 niet vuil is. De veer van de magazijnschuif is te zwak of defect. – Neem contact op met een erkende Bosch-klantenservicewerkplaats. Laat het onderdeel daar vervangen. De gebruikte inslagvoorwerpen zijn niet toegestaan. – Gebruik alleen origineel toebehoren. Alleen de in de tabel „Technische gege- vens” gespecificeerde inslagvoorwer- pen (nagels, nieten, enz.) mogen wor- den gebruikt. Het magazijn 8 is leeg. – Vul het magazijn weer. (zie „Magazijn vullen”, pagina 88) De nagels worden slechts zeer langzaam en met te weinig druk uitgeschoten. De nominale druk van de persluchtvoor- ziening is te gering. – Vergroot de toevoer van perslucht. 8 bar mogen daarbij niet worden over- schreden. De slagstempel is beschadigd. – Gebruik alleen de door Bosch geadvi- seerde smeermiddelen. (zie „Persluchtgereedschap smeren”, pagina 92) De dichtingsring van de zuiger is versle- ten of beschadigd. – Neem contact op met een erkende Bosch-klantenservicewerkplaats. Laat het onderdeel daar vervangen. De buffer is versleten. – Neem contact op met een erkende Bosch-klantenservicewerkplaats. Laat het onderdeel daar vervangen. De lengte en de diameter van de lucht- toevoerslang 13 komen niet overeen met de gegevens die voor dit persluchtge- reedschap zijn vermeld. – Gebruik een luchttoevoerslang met de juiste afmetingen. (zie „Technische gegevens”, pagina 87) De luchttoevoerslang 13 is geknikt. – Verwijder de knik uit de luchttoevoer- slang. De nagels worden te diep inge- schoten. De nominale druk van de persluchtvoor- ziening is te hoog. – Verminder de toevoer van perslucht. 4 bar mogen daarbij niet worden on- derschreden. De diepteaanslag is te diep ingesteld. – Stel de diepteaanslag op de gewenste diepte in. (zie „Diepteaanslag instellen”, pagina 90) De buffer is versleten. – Neem contact op met een erkende Bosch-klantenservicewerkplaats. Laat het onderdeel daar vervangen. OBJ_BUCH-1037-001.book Page 93 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 94 | Nederlands De nagels worden niet diep ge- noeg ingeschoten. De nominale druk van de persluchtvoor- ziening is te gering. – Vergroot de toevoer van perslucht. 8 bar mogen daarbij niet worden over- schreden. De diepteaanslag is te hoog ingesteld. – Stel de diepteaanslag op de gewenste diepte in. (zie „Diepteaanslag instellen”, pagina 90) De lengte en de diameter van de lucht- toevoerslang 13 komen niet overeen met de gegevens die voor dit persluchtge- reedschap zijn vermeld. – Gebruik een luchttoevoerslang met de juiste afmetingen. (zie „Technische gegevens”, pagina 87) De luchttoevoerslang 13 is geknikt. – Verwijder de knik uit de luchttoevoer- slang. Het persluchtgereedschap slaat nagels over of heeft een te grote pulsvoeding. De gebruikte inslagvoorwerpen zijn niet toegestaan. – Gebruik alleen origineel toebehoren. Alleen de in de tabel „Technische gege- vens” gespecificeerde inslagvoorwer- pen (nagels, nieten, enz.) mogen wor- den gebruikt. Het magazijn 8 werkt niet juist. – Reinig en smeer de magazijnschuif 7 in- dien nodig en controleer dat het maga- zijn 8 niet vuil is. De veer van de magazijnschuif is te zwak of defect. – Neem contact op met een erkende Bosch-klantenservicewerkplaats. Laat het onderdeel daar vervangen. De dichtingsring van de zuiger is versle- ten of beschadigd. – Neem contact op met een erkende Bosch-klantenservicewerkplaats. Laat het onderdeel daar vervangen. De nagels klemmen vaak vast in het nietkanaal. De gebruikte inslagvoorwerpen zijn niet toegestaan. – Gebruik alleen origineel toebehoren. Alleen de in de tabel „Technische gege- vens” gespecificeerde inslagvoorwer- pen (nagels, nieten, enz.) mogen wor- den gebruikt. – Neem contact op met een erkende Bosch-klantenservicewerkplaats. De ingeschoten nagels zijn ver- bogen. De slagstempel is beschadigd. – Neem contact op met een erkende Bosch-klantenservicewerkplaats. Laat het onderdeel daar vervangen. Bij een hoge werksnelheid wor- den de nagels onvoldoende diep ingeschoten, terwijl bij een normale werksnelheid de na- gels wel voldoende diep wor- den ingeschoten. De binnendiameter van de luchttoevoer- slang is te klein. – Gebruik een luchttoevoerslang met de juiste afmetingen. (zie „Technische gegevens”, pagina 87) De compressor is ongeschikt voor een hoge werksnelheid. – Gebruik een compressor die een vol- doende vermogen heeft voor het aantal aangesloten persluchtgereedschap- pen en de hoogte van de werksnelheid. Probleem Oorzaak Oplossing OBJ_BUCH-1037-001.book Page 94 Tuesday, December 8, 2009 1:03 PMNederlands | 95 Bosch Power Tools 1 609 929 U15 | (8.12.09) Toebehoren Meer informatie over het volledige programma met kwali- teitstoebehoren vindt u op www.bosch-pt.com, of vraag uw vakhandel om advies. Klantenservice en advies Onze klantenservice beantwoordt uw vragen over repara- tie en onderhoud van uw product en over vervangingson- derdelen. Explosietekeningen en informatie over vervan- gingsonderdelen vindt u ook op: www.bosch-pt.com De medewerkers van onze klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en de in- stelling van producten en toebehoren. Nederland Tel.: +31 (076) 579 54 54 Fax: +31 (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com België en Luxemburg Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-mail: outillage.gereedschap@be.bosch.com Afvalverwijdering Persluchtgereedschap, toebehoren en verpakking dienen op een voor het milieu verantwoorde manier te worden hergebruikt. Als het persluchtgereedschap niet meer kan worden ge- bruikt, kunt u het afgeven bij een recyclingcentrum, bij uw leverancier of bij een erkende Bosch-klantenservice. Wijzigingen voorbehouden. OBJ_BUCH-1037-001.book Page 95 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 96 | Dansk
