BRUKSANVISNING GSN 9021 RK Professional BOSCH

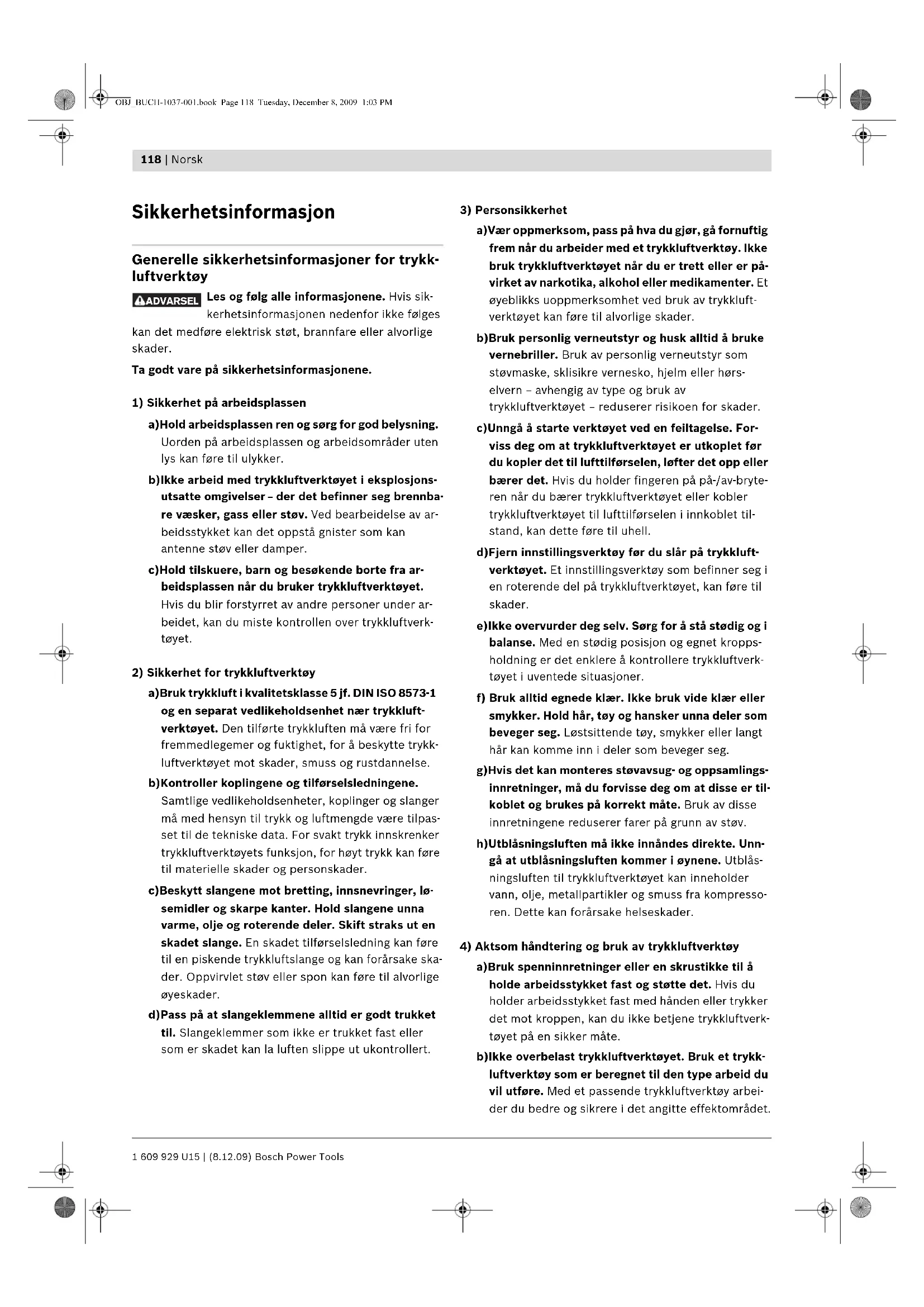

Sikkerhetsinformasjon Generelle sikkerhetsinformasjoner for trykk- luftverktøy Les og følg alle informasjonene. Hvis sik- kerhetsinformasjonen nedenfor ikke følges kan det medføre elektrisk støt, brannfare eller alvorlige skader. Ta godt vare på sikkerhetsinformasjonene.

1) Sikkerhet på arbeidsplassen

a)Hold arbeidsplassen ren og sørg for god belysning. Uorden på arbeidsplassen og arbeidsområder uten lys kan føre til ulykker. b)Ikke arbeid med trykkluftverktøyet i eksplosjons- utsatte omgivelser – der det befinner seg brennba- re væsker, gass eller støv. Ved bearbeidelse av ar- beidsstykket kan det oppstå gnister som kan antenne støv eller damper. c)Hold tilskuere, barn og besøkende borte fra ar- beidsplassen når du bruker trykkluftverktøyet. Hvis du blir forstyrret av andre personer under ar- beidet, kan du miste kontrollen over trykkluftverk- tøyet.

2) Sikkerhet for trykkluftverktøy

a)Bruk trykkluft i kvalitetsklasse 5 jf. DIN ISO 8573-1 og en separat vedlikeholdsenhet nær trykkluft- verktøyet. Den tilførte trykkluften må være fri for fremmedlegemer og fuktighet, for å beskytte trykk- luftverktøyet mot skader, smuss og rustdannelse. b)Kontroller koplingene og tilførselsledningene. Samtlige vedlikeholdsenheter, koplinger og slanger må med hensyn til trykk og luftmengde være tilpas- set til de tekniske data. For svakt trykk innskrenker trykkluftverktøyets funksjon, for høyt trykk kan føre til materielle skader og personskader. c)Beskytt slangene mot bretting, innsnevringer, lø- semidler og skarpe kanter. Hold slangene unna varme, olje og roterende deler. Skift straks ut en skadet slange. En skadet tilførselsledning kan føre til en piskende trykkluftslange og kan forårsake ska- der. Oppvirvlet støv eller spon kan føre til alvorlige øyeskader. d)Pass på at slangeklemmene alltid er godt trukket til. Slangeklemmer som ikke er trukket fast eller som er skadet kan la luften slippe ut ukontrollert.

a)Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et trykkluftverktøy. Ikke bruk trykkluftverktøyet når du er trett eller er på- virket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av trykkluft- verktøyet kan føre til alvorlige skader. b)Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørs- elvern – avhengig av type og bruk av trykkluftverktøyet – reduserer risikoen for skader. c)Unngå å starte verktøyet ved en feiltagelse. For- viss deg om at trykkluftverktøyet er utkoplet før du kopler det til lufttilførselen, løfter det opp eller bærer det. Hvis du holder fingeren på på-/av-bryte- ren når du bærer trykkluftverktøyet eller kobler trykkluftverktøyet til lufttilførselen i innkoblet til- stand, kan dette føre til uhell. d)Fjern innstillingsverktøy før du slår på trykkluft- verktøyet. Et innstillingsverktøy som befinner seg i en roterende del på trykkluftverktøyet, kan føre til skader. e)Ikke overvurder deg selv. Sørg for å stå stødig og i balanse. Med en stødig posisjon og egnet kropps- holdning er det enklere å kontrollere trykkluftverk- tøyet i uventede situasjoner. f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. g)Hvis det kan monteres støvavsug- og oppsamlings- innretninger, må du forvisse deg om at disse er til- koblet og brukes på korrekt måte. Bruk av disse innretningene reduserer farer på grunn av støv. h)Utblåsningsluften må ikke innåndes direkte. Unn- gå at utblåsningsluften kommer i øynene. Utblås- ningsluften til trykkluftverktøyet kan inneholder vann, olje, metallpartikler og smuss fra kompresso- ren. Dette kan forårsake helseskader.

4) Aktsom håndtering og bruk av trykkluftverktøy

a)Bruk spenninnretninger eller en skrustikke til å holde arbeidsstykket fast og støtte det. Hvis du holder arbeidsstykket fast med hånden eller trykker det mot kroppen, kan du ikke betjene trykkluftverk- tøyet på en sikker måte. b)Ikke overbelast trykkluftverktøyet. Bruk et trykk- luftverktøy som er beregnet til den type arbeid du vil utføre. Med et passende trykkluftverktøy arbei- der du bedre og sikrere i det angitte effektområdet. ADVARSEL OBJ_BUCH-1037-001.book Page 118 Tuesday, December 8, 2009 1:03 PMNorsk | 119 Bosch Power Tools 1 609 929 U15 | (8.12.09) c)Ikke bruk trykkluftverktøy med defekt på-/av-bry- ter. Et trykkluftverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. d)Avbryt lufttilførselen før du utfører innstillinger på verktøyet, skifter tilbehørsdeler eller legger bort trykkluftverktøyet. Dette tiltaket forhindrer at trykkluftverktøyet starter uvilkårlig. e)Trykkluftverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la trykkluftverktøyet brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Trykkluft- verktøy er farlige når de brukes av uerfarne perso- ner. f) Vær nøye med vedlikeholdet av trykkluftverktøy- et. Kontroller om bevegelige verktøydeler funge- rer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på trykkluftverktøyets funksjon. La skadede deler re- pareres før trykkluftverktøyet brukes. Dårlig vedli- keholdte trykkluftverktøy er årsaken til mange uhell. g)Bruk trykkluftverktøy, tilbehør, innsatsverktøy osv. i samsvar med disse instruksene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av trykkluftverktøyet til andre formål enn det som er angitt kan føre til farlige situasjoner.

a)Trykkluftverktøyet skal alltid kun repareres av kvalifisert fagpersonale og kun med originale re- servedeler. Slik sikres det at sikkerheten til trykk- luftverktøyet opprettholdes. Sikkerhetsinformasjoner for trykkluft-stifte- pistoler Bruk vernebriller. f Gå alltid ut fra at trykkluftverktøyet inneholder feste- material. En ubetenksom bruk av trykkluftverktøyet kan føre til en uventet utskyting av festematerial som kan skade deg. f Mens du arbeider må du holde trykkluftverktøyet slik at hodet og kroppen ikke kan skades ved et mulig til- bakeslag på grunn av en forstyrrelse i energitilførse- len eller harde steder i arbeidsstykket. f Ikke rett trykkluftverktøyet mot deg selv eller andre personer i nærheten. En uventet utløsning av festema- terial kan medføre skader. f Ikke aktiver trykkluftverktøyet før det er satt godt på arbeidsstykket. Hvis trykkluftverktøyet ikke har god kontakt med arbeidsstykket, kan festematerialet stø- tes bort fra festestedet og overbelaste trykkluftverk- tøyet. Ikke arbeid på stiger eller stillasjer, når ut- løsningssystemet «Kontaktutløsning» er innstilt. Spesielt må du ikke gå fra et stifte- sted til det neste via stillasjer, trapper, sti- ger eller stigelignende konstruksjoner som f.eks. taklektere, lukke kasser eller skur el- ler montere transportsikringer f.eks. på kjø- retøy eller vogner. Med dette utløsningssys- temet skytes det ut festematerial hver gang du uforvarende setter på trykkluftverktøyet og utløsningssikringen er trykt inn. Dette kan føre til skader. f Ta hensyn til forholdene på arbeidsplassen. Festema- terial kan eventuelt slå gjennom tynne arbeidsstykker eller gli bort fra arbeidsstykker ved arbeid på hjørner og kanter og slik utsette personer for fare. Avbryt lufttilførselen hvis festematerial klemmer fast i trykkluftverktøyet. Hvis trykk- luftverktøyet er tilkoplet, kan den utløses ved en feiltagelse når du fjerner en fastklemt stif- tegjenstand. f Vær forsiktig når du fjerner festematerial som sitter fast. Systemet kan være spent og festematerialet kan skytes kraftig ut mens du forsøker å løsne det fastklem- te festematerialet. f Ikke bruk dette trykkluftverktøyet til festing av el- ledninger. Det er ikke egnet til installasjon av el-lednin- ger, kan skade isolasjonen på el-ledninger og slik forår- sake elektriske støt og brannfare. f Bruk aldri surstoff eller brennbare gasser som ener- gikilde for trykkluftverktøyet. Brennbar gass er farlig og kan føre til at trykkluftverktøyet eksploderer. f Bruk egnede detektorer til å finne skjulte strøm- /gass-/vannledninger, eller spør hos det lokale el- /gass-/vannverket. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Hull i en vannled- ning forårsaker materielle skader. f Trykkluftverktøyet må kun koples til ledninger, der det maksimale godkjente trykket til trykkluftverktøy- et ikke kan overskrides med mer enn 10 %; ved høy- ere trykk må det monteres en trykkreguleringsventil (trykkforminsker) med etterkoplet trykkreduksjons- ventil i trykkluftledningen. For sterkt trykk forårsaker en unormal drift eller brudd på trykkluftverktøyet, som kan føre til skader. OBJ_BUCH-1037-001.book Page 119 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 120 | Norsk Funksjonsbeskrivelse Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og neden- stående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader. Formålsmessig bruk Trykkluftverktøyet er beregnet til forbindelsesarbeid ved taktekking, forskalinger og lektverk, til konstruksjon av vegg-/takelementer, trefassader, paller, tregjerder, støy- vegger og kasser. Det må kun brukes festematerial (spiker, klammer etc.) som er angitt i tabellen «Tekniske data». Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av trykkluftverktøyet på illustrasjonssiden. 1 Arbeidsstykkebeskyttelse 2 Utløsningssikring 3 Dybdeanlegg 4 Luftutgang 5 Håndtak 6 Luftkoplingsstykke 7 Magasinskyver 8 Magasin 9 Omkoplingsbryter for utløsningssystem 10 Utløser 11 Munning 12 Hurtigkopling 13 Tilførselsluftslange 14 Nagleskinne* 15 Magasinlås 16 Låsstift 17 Slagstempel 18 Magasinholder 19 Magasinopptak på skuddkanalen 20 Magasinskinne 21 Låseskrue 22 Deksel 23 Fjærklips 24 Innskruingsmalje til opphenging av trykkluftverktøyet *Illustrert eller beskrevet tilbehør inngår ikke i standard-leveran- sen. Det komplette tilbehøret finner du i vårt tilbehørsprogram. OBJ_BUCH-1037-001.book Page 120 Tuesday, December 8, 2009 1:03 PMNorsk | 121 Bosch Power Tools 1 609 929 U15 | (8.12.09) Tekniske data Støy-/vibrasjonsinformasjon Måleverdier for lyden funnet i henhold til EN 12549. Trykkluftverktøyets typiske A-bedømte støynivå er: Lyd- trykknivå 110 dB (A); lydeffektnivå 123 dB (A). Usikkerhet K =2 dB. Bruk hørselvern! Totale svingningsverdier (vektorsum fra tre retninger) be- regnet jf. EN 28662 og EN ISO 8662. Svingningsemisjonsverdi a

, usikkerhet K = 1,5 m/s

0,25 –0,5 0,25–0,5 Innvendig volum ml 997 997 Nominelt trykk bar 4–8 4–8 Tilkoplingsgjenger "3/83/8 Tilførselsluftslange – Maks. driftstrykk ved 20 °C – Innvendig slangevidde – Maks. slangelengde bar

Luftforbruk pr. innskyting ved 6,8 bar (100 psi) l3,023,02 Mål –Høyde –Bredde –Lengde

Vekt tilsvarende EPTA-Procedure 01/2003 kg 3,89 3,8 OBJ_BUCH-1037-001.book Page 121 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 122 | Norsk Samsvarserklæring Vi erklærer som eneansvarlig at produktet som beskrives under «Tekniske data» stemmer overens med følgende normer eller normative dokumenter: EN 792 jf. bestem- melsene i direktiv 98/37/EF (frem til 28.12.2009), 2006/42/EF (fra 29.12.2009). Tekniske underlag hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 08.12.2009 Montering Tilkobling til lufttilførselen (se bilde A) Forviss deg om at trykket i trykkluftanlegget ikke er større enn maksimalt tillatt nominelt trykk for trykkluftverktøy- et. Innstill først lufttrykket på den laveste verdien til an- befalt nominelt trykk (se «Tekniske data»). I tvilstilfeller sjekker du trykket på luftinntaket med et ma- nometer ved innkoplet trykkluftverktøy. For en maksimal ytelse må verdiene for tilførselsluftslan- gen 13 (koplingsgjenger, maksimalt driftstrykk, innvendig slangevidde, maksimal slangelengde; se «Tekniske data») overholdes. Den tilførte trykkluften må være fri for fremmedlegemer og fuktighet, for å beskytte trykkluftverktøyet mot skader, smuss og rustdannelse. Samtlige armaturer, forbindelsesledninger og slanger må være beregnet for dette trykket og nødvendig luftmeng- de. Unngå innsnevringer på tilførselsledningene, f.eks. med pressing, bretting eller trekking! Tilkobling av lufttilførselen til trykkluftverktøyet – Tøm magasinet 8. (se «Tømming av magasinet», side 124) Ved den nedenstående arbeidene kan festematerial støtes ut hvis indre deler av trykkluftverktøyet ikke be- finner seg i utgangsstilling på grunn av reparasjons- og vedlikeholdarbeider eller transport. – Forbind luftkoplingsstykket 6 med en tilførselsluftslan- ge 13, som er utstyrt med en hurtiglåskopling 12. – Sjekk om at fungerer feilfritt ved å sette trykkluftverk- tøyet med munningen 11 eller eventuelt med den gum- mi-besjiktede arbeidsstykkebeskyttelsen 1 på en trebit eller annet tremateriale og utløse dette en eller to gan- ger. Påfylling av magasinet (se bildene B1–B2) Avbryt lufttilførselen før du utfører innstil- linger på verktøyet, skifter tilbehørsdeler el- ler legger bort trykkluftverktøyet. Dette til- taket forhindrer at trykkluftverktøyet starter uvilkårlig. f Bruk kun originalt Bosch-tilbehør (se «Tekniske da- ta»). Presisjonsdelene til trykkluftverktøyet som maga- sin, munning og skuddkanal er tilpasset for klammer, spiker og stifter fra Bosch. Andre produsenter bruker andre stålkvaliteter og mål. Bruk av ikke tillatt festematerial kan skade trykkluft- verktøyet og forårsake skader. Hold trykkluftverktøyet slik mens du fyller magasinet at munningen 11 verken peker mot din egen kropp eller mot andre personer. – Trekk magasinskyveren 7 så langt tilbake at den smek- ker i lås bak. Merk: Magasinskyveren må kunne skyves tilbake uten å bruke større krefter (kun fingerkraft). En stramtgående magasinskyver fører til at spikerne skytes inn i en gal vin- kel. – Rengjør og smør magasinskyveren 7 etter behov og sørg for at magasinet 8 ikke er tilsmusset. – Legg passende båndet spiker 14 inn. Bruk ikke båndet spiker med mindre enn 5 spikere. Legg ikke inn mer enn 2 båndede spikere. Sørg for at hodene på spikerne ikke overlapper. GSN 90-34 DK: På dette trykkluftverktøyet forhindrer en sperre i magasinskyveren at de siste spikerne skytes ut. Ca. 7 spikere blir igjen i magasinet. – Trekk magasinskyveren 7 helt tilbake en gang til for å løse arreteringen. – Før magasinskyveren forsiktig fremover til den berører de båndede spikerne. Pass da på at magasinskyveren er skjøvet over hodet til siste spiker. Merk: Ikke la magasinskyveren smekke uført tilbake. Ma- gasinskyveren kan da skades og det er fare for at fingrene dine klemmes inn. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1037-001.book Page 122 Tuesday, December 8, 2009 1:03 PMNorsk | 123 Bosch Power Tools 1 609 929 U15 | (8.12.09) Drift Utløsningssystemer Trykkluftverktøyet kan brukes med to forskjellige utløs- ningssystemer: – Enkeltutløsning med sikring Med dette utløsningsssystemet må først utløsningssik- ringen 2 settes godt fast på arbeidsstykket. Festemate- rialet skytes først ut når utløseren 10 trykkes. Senere kan ytterligere innskytinger kun utløses etter at utløseren og utløsningssikringen er satt tilbake til ut- gangsposisjonen. – Kontaktutløsning I dette utløsningssystemet må først utløseren 10 tryk- kes. Festematerial skytes alltid ut når utløsningssikrin- gen 2 med trykt utløser settes godt på arbeidsstykket. Slik oppnås en høyere arbeidshastighet. Til innstilling av utløsningssystemet bruker du omkop- lingsbryteren 9. Igangsetting Avbryt lufttilførselen før du utfører innstil- linger på verktøyet, skifter tilbehørsdeler el- ler legger bort trykkluftverktøyet. Dette til- taket forhindrer at trykkluftverktøyet starter uvilkårlig. Arbeid med enkeltutløsning (se bilde C) – Trykk omkoplingsbryteren 9 innover og vipp den sam- tidig til nedre stilling, til den smekker i lås igjen. Utløsningssystemet «Enkeltutløs- ning» er innstilt. – Slipp deretter omkoplingsbryteren 9 igjen. – Sett munningen 11 eller eventuelt den gummi-besjikte- de arbeidsstykkebeskyttelsen 1 godt på arbeidsstykket til utløsningssikringen 2 er trykt helt inn. – Trykk deretter kort på utløseren 10 og slipp den igjen. Det skytes da ut en spiker. – La trykkluftverktøyet støte tilbake fra arbeidsstykket. – Til en ytterligere innskyting løfter du trykkluftverktøyet helt opp fra arbeidsstykket og setter det godt på på det neste ønskede stedet. Arbeid med kontaktutløsning (se bilde D) – Trykk omkoplingsbryteren 9 innover og vipp den sam- tidig til øvre stilling, til den smekker i lås igjen. Utløsningssystemet «Kontaktut- løsning» er innstilt. – Slipp deretter omkoplingsbryteren 9 igjen. – Deretter trykker du på utløseren 10 og holder den trykt inne. – Sett munningen 11 eller eventuelt den gummi-besjikte- de arbeidsstykkebeskyttelsen 1 godt på arbeidsstykket til utløsningssikringen 2 er trykt helt inn. Det skytes da ut en spiker. – La trykkluftverktøyet støte tilbake fra arbeidsstykket. – Til en ytterligere innskyting løfter du trykkluftverktøyet helt opp fra arbeidsstykket og setter det godt på på det neste ønskede stedet. – Beveg trykkluftverktøyet jevnt over arbeidsstykket ved å løfte det opp og sette det på igjen. Hver gang du setter på trykkluftverktøyet og utløs- ningssikringen er trykt inn, skytes en spiker ut. – Når ønsket antall spikere er skytt inn, slipper du utlø- seren 10 igjen. Arbeidshenvisninger Avbryt lufttilførselen før du utfører innstil- linger på verktøyet, skifter tilbehørsdeler el- ler legger bort trykkluftverktøyet. Dette til- taket forhindrer at trykkluftverktøyet starter uvilkårlig. Før hver arbeidsstart må du sjekke om alle sikkerhets- og utløsningsinnretningene fungerer feilfritt og om alle skru- ene og mutrene sitter godt fast. Adskill et defekt eller ikke feilfritt trykkluftverktøy straks fra lufttilførselen og ta kontakt med en autorisert Bosch- kundeservice. Utfør ikke uforskriftsmessige manipulasjoner på trykkluft- verktøyet. Ikke demonter eller blokker deler av trykkluft- verktøyet, som f.eks. utløsningssikringen. Utfør ingen «nødreparasjoner» med uegnede midler. Trykkluftverktøyet skal vedlikeholdes sakkyndig og med jevne mellomrom (se «Vedlikehold og rengjøring», side 125). OBJ_BUCH-1037-001.book Page 123 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 124 | Norsk Unngå enhver svekking og skading av trykkluftverktøyet, f.eks. med: – innslåing eller inngravering, – konstruksjonsendringer som ikke er tillatt av produ- senten, – føring langs sjabloner av hardt material, f.eks. stål, – falling på eller skyving over gulv, – bruk som hammer, – enhver type vold. Finn ut hva som befinner seg under eller bak arbeidsstyk- ket. Ikke skyt spikre inn i vegger, tak eller gulv, hvis det befinner seg personer bak. Spikerne kan slå gjennom ar- beidsstykket og skade noen. Ikke skyt en spiker inn på en allerede innskutt spiker. Spi- keren kan deformeres, klemmes fast eller trykkluftverk- tøyet kan bevege seg ukontrollert. Hvis trykkluftverktøyet brukes i kulde, skytes de første spikerne langsommere inn enn vanlig. Når trykkluftverk- tøyet er blitt varmere i løpet av arbeidet, er en normal ar- beidshastighet mulig igjen. Unngå tomskudd for å redusere slitasjen på slagstempe- let. Adskill trykkluftverktøyet fra lufttilførselen i lengre ar- beidspauser og når arbeidet er ferdig og tøm helst maga- sinet. Tømming av magasinet – Trekk magasinskyveren 7 så langt tilbake at den smek- ker i lås bak. – Ta ut båndet spiker 14. Bruk ikke båndet spiker med mindre enn 5 spikere. – Trekk magasinskyveren 7 helt tilbake en gang til for å løse arreteringen. – Før magasinskyveren forsiktig fremover til den berører begynnelsen på magasinet. Merk: Ikke la magasinskyveren smekke uført tilbake. Ma- gasinskyveren kan da skades og det er fare for at fingrene dine klemmes inn. Innstilling av dybdeanlegget (se bilde E) Innskytingsdybden til spikerne kan innstilles med dybde- anlegget 3. – Tøm magasinet 8. (se «Tømming av magasinet», side 124) – For å redusere innskytingsdybden må du dreie dybde- anlegget i urviserretning. eller For å øke innskytingsdybden må du dreie dybdeanleg- get mot urviserne. – Fyll magasinet igjen. (Se «Påfylling av magasinet», side 122) – Test den nye innskytingsdybden på et prøve-arbeids- stykke. Gjenta eventuelt arbeidsskrittene. Løsing av fastklemminger (se bildene F1 –F3) Enkelte spikere kan klemmes fast i skuddkanalen. Hvis dette hender ofte, må du ta kontakt med en autorisert Bosch-kundeservice. –Tøm magasinet 8. (se «Tømming av magasinet», side 124) – Åpne magasinlåsen 15. – Trekk magasinet 8 bort fra huset til det sklir av fra lås- stiften 16. Slik frilegges den fastklemte spikeren i skuddkanalen. – Fjern den fastklemte spikeren. Bruk da en tang etter behov. – Hvis slagstempelet 17 er kjørt ut, skyver du det tilbake inn i stempelet igjen med en smørt skrutrekker eller en annen egnet smørt gjenstand. – Smør skuddkanalen med 2 –3 dråper motorolje (SAE 10 eller SAE 20). – Sett magasinet 8 inn igjen. Åpne magasinlåsen 15 etter behov. Før låsstiften 16 inn i utsparingen på magasinholderen 18. Rett magasi- net opp langs magasinopptakene 19 og skyv magasinet helt fremover. Lås magasinet ved å slå magasinlåsen 15 helt opp. – Fyll magasinet igjen. (Se «Påfylling av magasinet», side 122) Utskifting av magasinskinnen (se bilde G) Magasinskinnene 20 kan slites etter lengre bruk av trykk- luftverktøyet. Skift ut defekte magasinskinner. –Tøm magasinet 8. (se «Tømming av magasinet», side 124) –Løsne låseskruen 21 (3 mm) med medlevert umbrako- nøkkel. – Trekk kappen 22 ut av magasinet 8. – La de defekte magasinskinnene 20 gli ut av magasinet. – Skyv de nye magasinskinnene inn i magasinet. – Sett dekselet 22 inn i magasinet igjen og trekk låse- skruen 21 fast. OBJ_BUCH-1037-001.book Page 124 Tuesday, December 8, 2009 1:03 PMNorsk | 125 Bosch Power Tools 1 609 929 U15 | (8.12.09) Skifting av arbeidsstykkebeskyttelsen (se bilde H) Arbeidsstykkebeskyttelsen 1 på enden av utløsningssik- ringen 2 beskytter arbeidsstykket til trykkluftverktøyet er riktig plassert til innskytingen. Arbeidsstykkebeskyttelsen kan fjernes og skiftes ut. –Fjern fjærklipsen 23 og trekk arbeidsstykkebeskyttel- sen av fra utløsningssikringen 2. – Skyv den nye arbeidsstykkebeskyttelsen over tappene til utløsningssikringen og sett fjærklipsen på igjen. Stasjonær bruk av trykkluftverktøyet (se bilde I) Til stasjonær bruk kan trykkluftverktøyet festes på en fjærtalje. Du trenger da en innskruingsmalje 24. – Fjern den bakre skruen på returluftkappen med medle- vert umbrakonøkkel. –Skru maljen 24 fast inn i returluftkappen. – Heng maljen inn i kroken på fjærtaljen. Transport og oppbevaring Til transport må du adskille trykkluftverktøyet fra lufttil- førselen, spesielt hvis du bruker stiger eller beveger deg i en uvant kroppsstilling. På arbeidsplassen må du kun bære trykkluftverktøyet i håndtaket 5 og ikke med trykt utløser 10. Oppbevar trykkluftverktøyet alltid adskilt fra lufttilførse- len og på et tørt, varmt sted. Hvis trykkluftverktøyet ikke skal brukes over lengre tid, må du smøre verktøydelene av stål inn med et tynt olje- sjikt. Dette forhindrer at det oppstår rust. Service og vedlikehold Vedlikehold og rengjøring Avbryt lufttilførselen før du utfører innstil- linger på verktøyet, skifter tilbehørsdeler el- ler legger bort trykkluftverktøyet. Dette til- taket forhindrer at trykkluftverktøyet starter uvilkårlig. Hvis trykkluftverktøyet til tross for omhyggelige produk- sjons- og kontrollmetoder en gang skulle svikte, må repa- rasjonen utføres av et autorisert serviceverksted for Bos- ch-elektroverktøy. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på trykkluftverktøyets typeskilt. f Vedlikeholds- og reparasjonsarbeider skal kun utfø- res av kvalifisert fagpersonale. Slik sikres det at sik- kerheten til trykkluftverktøyet opprettholdes. En autorisert Bosch-kundeservice utfører disse arbeidene hurtig og pålitelig. Smøring av trykkluftverktøy (se bilde J) Hvis trykkluftverktøyet ikke er koplet til en vedlikeholds- enhet, må det smøres med jevne mellomrom: –Ved liten bruk 1x om dagen. –Ved sterk bruk 2x om dagen. Fyll 2 –3 dråper smøremiddel inn i luftkoplingsstykket 6. Ikke bruk for mye smøremiddel, som da samles i trykkluft- verktøyet og ledes ut igjen via luftutgangen 4. Bruk kun smøremidler som anbefales av Bosch. – Mineral-motorolje SAE 10 (til bruk i sterk kulde) – Mineral-motorolje SAE 20 Smøre- og rengjøringsmidler må deponeres miljøvenn- lig. Ta hensyn til de lovmessige forskriftene. OBJ_BUCH-1037-001.book Page 125 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 126 | Norsk Vedlikeholdsplan Hold luftutgangen 4, utløsningssikringen 2 og utløseren 10 alltid rene og fri for fremmedlegemer (støv, spon, sand, etc). Rengjør magasinet 8. Fjern plast- eller trespon, som kan ha samlet seg i magasinet i løpet av arbeidet. Rengjør trykkluftverktøyet med jevne mellomrom med trykkluft. Utbedring av feil Tiltak Grunn Utførelse Daglig tømming av returluftfilteret. Forhindrer at det samles smuss og fuktighet i trykkluftverktøyet. – Åpne tømmeventilen. Alltid full smøremiddelgiver. Holder trykkluftverktøyet smørt. – Fyll smøremiddelgiveren med anbe- falte smøremidler. (Se «Smøring av trykkluftverktøy», side 125) Rengjøring av magasin 8 og magasin- skyver 7. Forhindrer at en spiker klemmes fast. – Blås gjennom mekanismen til maga- sinet/magasinskyveren daglig med trykkluft. Kontroll om utløsningssikringen 2 fun- gerer feilfritt. Øker arbeidssikkerheten og gir en mer effektiv bruk av trykkluft- verktøyet. – Blås gjennom mekanismen til utløs- ningssikringen daglig med trykkluft. Smøring av trykkluftverktøyet. Reduserer slitasjen på trykkluftverk- tøyet. –Fyll 2–3 dråper smøremiddel inn i luftkoplingsstykket 6. (Se «Smøring av trykkluftverktøy», side 125) Tømming av kompressoren. Forhindrer at det samles smuss og fuktighet i trykkluftverktøyet. – Åpne tømmeventilen til kompressor- tanken. Problem Årsak Utbedring Trykkluftverktøyet er driftsklart, men det skytes ikke ut spikere. En spiker har klemt seg fast i skuddkana- len. – Løsne fastklemmingen. (Se «Løsing av fastklemminger», side 124) Magasinskyveren 7 er defekt. – Rengjør og smør magasinskyveren 7 et- ter behov og sørg for at magasinet 8 ikke er tilsmusset. Fjæren til magasinskyveren er for svak el- ler defekt. – Ta kontakt med en autorisert Bosch- kundeservice. La delen skiftes ut der. Det brukte festematerialet er ikke tillatt. – Bruk kun originalt tilbehør. Det må kun brukes festematerial (spi- ker, klammer etc.) som er angitt i tabel- len «Tekniske data». Magasinet 8 er tomt. – Fyll magasinet igjen. (Se «Påfylling av magasinet», side 122) OBJ_BUCH-1037-001.book Page 126 Tuesday, December 8, 2009 1:03 PMNorsk | 127 Bosch Power Tools 1 609 929 U15 | (8.12.09) Spikerne skytes kun ut lang- somt eller med for lite trykk. Det nominelle trykket til trykklufttilførse- len er for lite. – Øk trykklufttilførselen. 8 bar skal ikke overskrides. Slagstempelet er skadet. – Bruk kun smøremidler som anbefales av Bosch. (Se «Smøring av trykkluftverktøy», side 125) Tetningsringen til stempelet er slitt eller skadet. – Ta kontakt med en autorisert Bosch- kundeservice. La delen skiftes ut der. Bufferet er slitt. – Ta kontakt med en autorisert Bosch- kundeservice. La delen skiftes ut der. Lengden og diameteren på tilførselsluft- slangen 13 tilsvarer ikke angivelsene for dette trykkluftverktøyet. – Bruk en tilførselsluftslange med riktige mål. (Se «Tekniske data», side 121) Tilførselsluftslangen 13 er brettet. – Fjern brettingen i tilførselsslangen. Spikerne skytes for dypt inn. Det nominelle trykket til trykklufttilførse- len er for høyt. – Reduser trykklufttilførselen. 4 bar skal ikke underskrides. Dybdeanlegget er for dypt innstilt. – Innstill dybdeanlegget på ønsket dyb- de. (Se «Innstilling av dybdeanlegget», side 124) Bufferet er slitt. – Ta kontakt med en autorisert Bosch- kundeservice. La delen skiftes ut der. Spikerne skytes for lite dypt inn. Det nominelle trykket til trykklufttilførse- len er for lite. – Øk trykklufttilførselen. 8 bar skal ikke overskrides. Dybdeanlegget er for høyt innstilt. – Innstill dybdeanlegget på ønsket dyb- de. (Se «Innstilling av dybdeanlegget», side 124) Lengden og diameteren på tilførselsluft- slangen 13 tilsvarer ikke angivelsene for dette trykkluftverktøyet. – Bruk en tilførselsluftslange med riktige mål. (Se «Tekniske data», side 121) Tilførselsluftslangen 13 er brettet. – Fjern brettingen i tilførselsslangen. Problem Årsak Utbedring OBJ_BUCH-1037-001.book Page 127 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 128 | Norsk Tilbehør Du kan informere deg om det komplette tilbehørspro- grammet i internett under www.bosch-pt.com eller hos din forhandler. Deponering Trykkluftverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning. Når trykkluftverktøyet ikke kan brukes lenger, må du leve- re det inn til resirkulering, til forretningen eller hos en au- torisert Bosch-kundeservice. Kundeservice og kunderådgivning Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Delteg- ninger og informasjoner om reservedeler finner du også under: www.bosch-pt.com Bosch-kundeservice er gjerne til hjelp ved spørsmål om kjøp, bruk og innstilling av produkter og tilbehør. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: (+47) 64 87 89 50 Faks: (+47) 64 87 89 55 Rett til endringer forbeholdes. Trykkluftverktøyet hopper over spikere eller har en for sterk taktfremskyving. Det brukte festematerialet er ikke tillatt. – Bruk kun originalt tilbehør. Det må kun brukes festematerial (spi- ker, klammer etc.) som er angitt i tabel- len «Tekniske data». Magasinet 8 arbeider ikke riktig. – Rengjør og smør magasinskyveren 7 et- ter behov og sørg for at magasinet 8 ikke er tilsmusset. Fjæren til magasinskyveren er for svak el- ler defekt. – Ta kontakt med en autorisert Bosch- kundeservice. La delen skiftes ut der. Tetningsringen til stempelet er slitt eller skadet. – Ta kontakt med en autorisert Bosch- kundeservice. La delen skiftes ut der. Spikerne klemmes ofte fast i skuddkanalen. Det brukte festematerialet er ikke tillatt. – Bruk kun originalt tilbehør. Det må kun brukes festematerial (spi- ker, klammer etc.) som er angitt i tabel- len «Tekniske data». – Ta kontakt med en autorisert Bosch- kundeservice. De innskutte spikerne er bøyd. Slagstempelet er skadet. – Ta kontakt med en autorisert Bosch- kundeservice. La delen skiftes ut der. I motsetning til arbeid med en normal arbeidshastighet, skytes spikerne ikke tilstrekkelig dypt inn ved en hurtig arbeidshastig- het. Den innvendige diameteren til tilførsels- slangen er for liten. – Bruk en tilførselsluftslange med riktige mål. (Se «Tekniske data», side 121) Kompressoren egner seg ikke til hurtige arbeidshastigheter. – Bruk en kompressor som er tilstrekke- lig dimensjonert til antall tilkoplede trykkluftverktøy og arbeidshastigheten. Problem Årsak Utbedring OBJ_BUCH-1037-001.book Page 128 Tuesday, December 8, 2009 1:03 PMSuomi | 129 Bosch Power Tools 1 609 929 U15 | (8.12.09)
