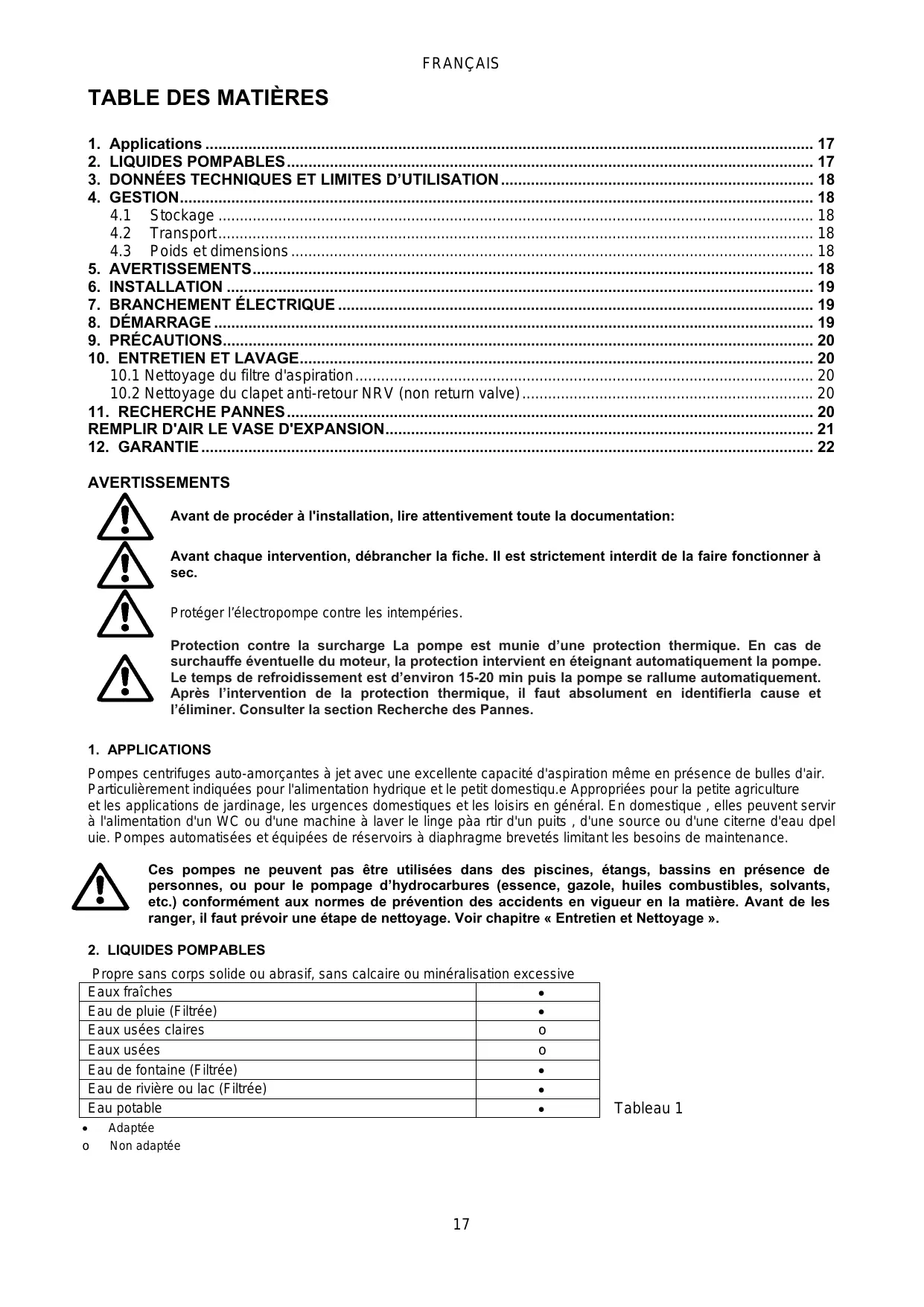

MODE D'EMPLOI D-BOOST 1100/45 TALLAS
10.1 Nettoyage du filtré d'aspiration 20
10.2 Nettoyage du clapet anti-retour NRV (non return valve) 20
- RECHERCHE PANNES 20
REMPLIR D'AIR LE VASE D'EXPANSION 21
- GARANTIE 22
AVERTISSEMENTS
Avant de professionnel à l'installation, dire attentivement toute la documentation:
Avant chaque intervention, débrancher la fiche. Il est strictement interdit de la faire fonctionner à sec.
Protéger l'électropompe contre les intempérières.
Protection contre la surcharge La pompe est munie d'une protection thermique. En cas de surchauffe eventuelle du moteur, la protection intervient en eteignant automatiquement la pompe. Le temps de refroidissement est d'environ 15-20 min puis la pompe se rallume automatiquement. Avec l'intervention de la protection thermique, il faut absolument en identiferla cause et I'éliminer. Consulter la section Recherche des Pannes.
1. APPLICATIONS
Pompes centrifuges auto-amorçantes à jet avec une excellente capacité même en présence de bulles d'air. Particulierement indiquées pour l'alimentation hydrique et le petit domestique. Appropriées pour la petite agriculture et les applications de jardinage, les urgences domestiques et les loisirs en général. En domestique, elles peuvent servir à l'alimentation d'un WC ou d'une machine à laver le linge paa rtir d'un puits, d'une source ou d'une citerne d'eau dpel uie. Pompes automatises et équipées de réservoirs à diaphragme brevetés limitant les besoin de maintenance.
Ces pompes ne peuvent pas etre utilisées dans des piscines, etangs, bassins en presence de personnes, ou pour le pompage d'hydrocarbures (essence, gazole, huiles combustibles, solvants, etc.) conformement aux normes de prévention des accidents en vigueur en la matière. Avant de les ranger, il faut prevoir une etape de nettoyage. Voir chapitre « Entretien et Nettoyage »
2. LIQUIDES POMPABLES
Propre sans corps solide ou abrasif, sans calcaire ou minéralisation excessive
Tableau 1
| Eaux fraîches | ● |
| Eau de pluie (Filtrée) | ● |
| Eaux usées claires | ○ |
| Eaux usées | ○ |
| Eau de fontaine (Filtrée) | ● |
| Eau de rivière ou lac (Filtrée) | ● |
| Eau potable | ● |
Adaptée
Non adaptée
FRANÇAIS
3. DONNÉES TECHNIQUES ET LIMITES D'UTILISATION
Tension d'alimentation: 220-240V voir plaquette des données électriques
- Fusibles de ligne retardés (version 220-240V): valeurs indicatives (Ampères)
- Température de stockage: -10^ + 40^
Tableau 2
| Modèle | Fusibles de ligne 220-240V 50Hz |
| P1= 650 | 4 |
Tableau 3
| Modèle | P1=650 |
| Données électriques | P1 Puisance absorbée nominale [W] | 650 |
| P2 [W] | 400 |
| Tension de réseau [V] | 1 ~ 220-240 AC |
| Fréquence de réseau [Hz] | 50 |
| Courant [A] | 3.11 |
| Condensateur [μF] | 12.5 |
| Condensateur [Vc] | 450 |
| Données hydrauliques | Débit max. [l/h.] | 3000 |
| Hauteur totale nominale max. [m] | 39 |
| Hauteur totale nominale max. [bar] | 3.9 |
| Résistance à la pression [bar] | 6 |
| Profondeur max. d'aspiration [m/min] | 8 m / < 3min |
| Champ d'utilisation | Long. Câble alimentation [m] | 1.5 |
| Type câble | H07 RNF |
| Degré de protection du moteur | IP X4 |
| Classe d'isolation | F |
| Champ température du liquide [°C] selon la norme EN 60335-2-41 pour usage domestique | 0 °C / +35 °C |
| Dimension max. des particules | Eau propre |
| Max. Température environnementale [°C] | +40 °C |
| Poids | DNM GAZ | 1" M |
| Poids net/Lourd env. [kg] | 8.64/10.84 |
Veillez à ce qu'aucune contrainte ne soit exercée par le poids des tuyauteries sur la pompe elle même (fig 2).
4. GESTION
4.1 Stockage
Toutes les pompes doivent etre stockées dans un endroit couvert, sec et correctement ventilé, à l'abri du risque de condensation, exempt de vibrations et de poussieres. Elles sont fournies dans leur emballage d'origine dans lequel elles doivent rester jusqu'au moment de I'st installation.
4.2 Transport
Éviter de soumettre les produits à des chocs et collisions.
4.3 Poids et dimensions
La plaque adhésie place sur I'emballage indique le poids total de I'electropompe et ses dimensions.
5. AVERTISSEMENTS
Les pompes ne doivent jamais être transportées, soulevées ou fonctionner suspendues en utilisant le cable d'alimentation ; utiliser la poignée.
La pompe ne doit jamais fonctionner a sec.
FRANÇAIS

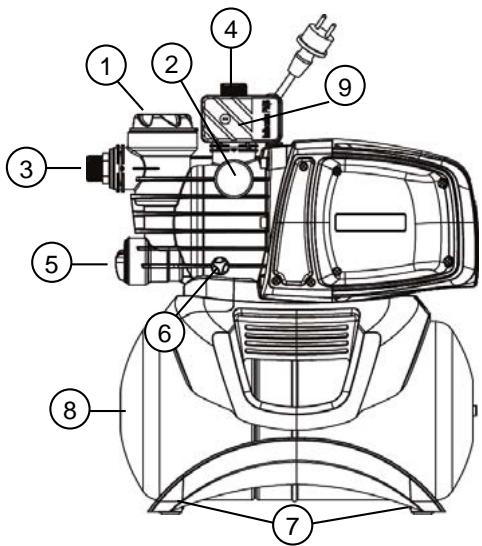

6. INSTALLATION
1 Préfiltre
2 Manometre
3 Branchement d'aspiration orientable
4 Branchement de refoulement
5 Clapet anti-retour intégré (NRV)
6 Bouchon de vidange
7 Pieds en caoutchouc anti-vibrations
8 Reservoir de 18 l.
9 Pressostat
L'électropompe doit être installée dans un lieu, protégée des intempérières et avec une température ambiente ne dépassant pas les 40^ .
La pompe est équipée de pieds anti-vibrations, mais en cas d'installations fixes, il est possible de les retireer et de prévoir un ancrage à la base d'appui (7).
Éviter que les tuyauteries transmettent des efforts excessifs aux raccords de la pompe (3) et (4), pour éviter les déformations ou les ruptures.
Il est toujours conseilé de positionner la pompe le plus pres possible du liquide à Pomper.
La pompe doit être installée exclusivement en position horizontale.
Les tuyauteries ne doivent jamais avoir un diamètre interne inférieur à celui des raccords de l'électropompe. En aspiration, la pompe est équipée d'un filtré (1) et d'un clapet anti-retour (5).
Pour des profondeurs d'aspiration dépassant les quatre mètres ou avec de longs parcours à l'horizontale, il est conseillé d'utiliser un tuyau d'aspiration d'un diamètre supérieur à celui du raccord d'aspiration de l'électropompe. Pour éviter la formation de poches d'air dans le tuyau d'aspiration, prévoir une légère pente positive du tuyau d'aspiration vers l'électropompe. Fig.2
Si la tuyauterie aspirante est en caoutchou ou en matière flexible, contrôlez toujours qu'elle soit de type renforcé résistant au vide pour éviter des étranglements / aplatissements par effet de l'aspiration.
Pour une installation fixe, il est recommendé de monter une vanne de fermeture aussi bien sur le côte de l'aspiration que sur le côte de refoulement. Cela permet de fermer la ligne en amont et/ou en aval de la pompe utile pour toutes les
interventions d'entretien et de nettoyage ou pour les périodes pendant lesquelles la pompe n'est pas utilisée. La vanne placée au refoulement permettra en outre d'assurer la coupure de la pompe ou son redémarrage selon la consommation d'eau. La pompe est équipée d'une entrée rotative pour faciliter l'installation (3) et (4).
- Ne pas soumettre le moteur à un nombre de démarrages/heure excessif; il est fortement conseilé de ne pas dépasser les 20 démarrages/heure.
Le diamètre du tuyau d'aspiration doit être supérieur ou égal au diamètre de la bouche de l'électropompe, voir Tableau 3.
7. BRANCHEMENT ÉLECTRIQUE
S'assurer que la tension de secteur correspond à celle de la plaque du moteur à alimenter et qu'il est possible D'EFECTUER UNE MISE À LA TERRE EFFICACE. Respecter les indications générées sur la plaque technique et dans le tableau 3 de ce manuel.
La longueur du cable d'alimentation presente sur la pompe limite la distance d'installation ; en cas de besoin de rallonge, assurez-vous qu'elle soit du même type (par ex.H05 RN-F ou H07 RN-F en fonction de l'installation) voir tab.3.
8. DEMARRAGE
Ne pas démarrer la pompé sans l'avoir entièrement replie d'eau, environ 4 litres.
Si I'eau avait s'épuiser, débrancher immédiatement la fiche, en éteignant la pompé. Éviter le fonctionnement à sec.
- Avant le démarrage, contrôle que la pompe soit normalement amorcée, en procédant à son replissage total, avec de l'eau propre, par l'intermédiaire du bouchon de chargement du filtre transparent (1) (à ouvrir à la main ou avec la clé fournie). Cette opération est fondamentale pour le parfait fonctionnement de la pompe et indispensable pour que le joint d'étanchéité mécanique soit bien lubrifié.
Le fonctionnement à sec provoque des dommages irréversibles au joint d'étanchéité mécanique et à la turbine, non couverts par la garantie.
- Le bouchon de replissage devra ensuite être reférmé soigneusement à fond (1).
- Insérer la fiche du cable d'alimentation dans une prise de courant à 220-240V. Attention! Le moteur de la pompe démarrera immédiatement, l'eau commencerà à sortir après un temps maximum de 3 minutes, qui dépendra de la profondeur du niveau de l'eau dans le puits ou la citerne.
FRANÇAIS
- U ne fais la pression maximale atteinte, la pompe s'arrête automatiquement même si on utilise encore l'eau u. Si, en utilisant l'eau, la pression descend sous la pression minimale, la pompe redémarre (les seuils démarrage/arrêt fixés en usine correspondant à la majorité des usages constatés- une modification est néanmoins possible -voir le revendeur)
En cas de problème d'amorçage, répéter la manipulation jusqu'à ce que l'air dans l'aspiration ait estentotalement élimné.
9. PRECAUTIONS
DANGER DE GEL : lorsque la pompe reste inactive à une température inférieure à 0^ , il faut s'assurer qu'il n'y ait pas de résidus d'eau qui en gelant peuvent creer des fêlures des pieces en plastique.
Si la pompe a ete utilisiee avec des substances qui tendent a se deposer, rincer après l'utilisation a l'aide d'un puissant jet d'eau pour eviter la formation de depots ou d'incrustations qui auraient tendance a reduire les caractéristiques de la pompe et a l'endommager.
10. ENTRETIEN ET LAVAGE
L'électropompe, dans le fonctionnement normal, ne demande aucune maintenance particulière sauf le contrôle d'absence de fuites, de coulures et le nettoyage. Dans tous les casto, utes les interventions de réparation et de maintenance ne doivent être effectuées qu'après avoir débranché la pompe. Lorsquev ouss faites repartir la pompe, assurez-vous qu'elle ait été remontée en bonne et due forme, pour ne pas créé de danger aux choses ou aux personnes.
10.1 Nettoyage du filtré d'aspiration
(Fig. 3)
- Déconnecter l'alimentation électrique de la pompe.
- Purger la pompe, en ouvrant le bouchon de vidange (6), en ayant d'abord fermé les vannes en amont (si présentes).
- Dévisser le bouchon du filtré à la main ou avec la clé fournie
- Extraire depuis le haut l'unité du filtré.
- Rincer la cartouche sous l'eau courante et nettoyer le tamis filtrant avec unerosse souse.
- Remonter le filtré en effectuant les opérations en sens inverse.

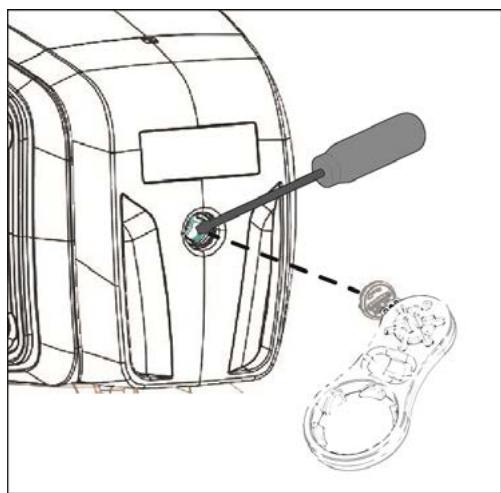

10.2 Nettoyage du clapet anti-retour NRV (non return valve)
(Fig. 4)
- Déconnecter l'alimentation électrique de la pompe.
- Retirer le bouchon du clapet anti-retour NRV (5) avec la clé fournie.
- Retirer le clapet anti-retour NRV et nettoyer les éventuelles saletés.
- Remonter le clapet en effectuant les opérations en sens inverse.
11. RECHERCHE PANNES
Avant de commencer la recherche des pannes, il faut interrompree l'alimentation electrique de la pompe (retirer la fiche de la prise). Si le cable d'alimentation ou un composant electrique qualconque de la pompe sont abimés, la réparation ou le remplacement de la piece doit être effectués par le Constructeur ou par son service après-vente, ou bien par une personne ayant une qualification équivalente de manière à prévenir tout risque.
| INCONVENIENTS | VERIFICATION (causes possibles) | REMEDES |
| 1. Le moteur ne démarre pas et ne fait pas de bruit. | A. Vérifier les connexions électriques.B. Vérifier que le moteur est sous tension.C. Vérifier les fusibles de protection.D. Intervention possible de protection thermique. | C. S'ils sont grillés, les replacer.D. Attendre environ 20 minutes que le moteur se soit refroidi. Vérifier la cause et l'éliminer.N.B.: la répétition immédiate éventuelle du problème signifie que le moteur est en court-circuit. |
| 2. Le moteur ne démarre pas mais fait du bruit. | A. S'assurer que la tension du secteur correspond à celle de la plaque.B. Rechercher les raisons possibles d'un blocage de la pompe ou du moteur.C. Vérifier que l'arbre ne soit pas bloqué.D. Vérifier l'état du condensateur. | B. Eliminer les obstructions.C. Agir avec la cléfournie pour dévisser le capuchon etavec un tournev is débloquer l'arbre. (voir page suivante)D. Remplacer le condensateur. |
| 3. La pompé tourne avec difficulté. | A. S'assurer que la tension d'alimentation est suffisante.B. Vérifier les frottements entre parties mobiles et parties fixes. | B. Eliminer la cause du frottement.. |
| 4. La pompe ne refoule pas. | A. La pompe n'a pas été amorcée correctement.B. Tuyau d'aspiration avec diamètre insuffistant.C. Clapet anti-retour NRV ou filtre obstrués. | A. Remplir la pompe d'eau, et effectuer l'amorçage, en faisant attention à faire sorting l'air en dévissant le bouchon de purge d'air.B. Remplacer le tuyau avec un autre de diamètre supérieur.C. Nettoyer le filtre, ainsi que le clapet anti-retour NRV si besoin. |
| 5. La pompe ne s'amorce pas. | A. Aspiration d'air à travers le tuyau d'aspiration.B. La pente négative du tuyau d'aspiration favorise la formation de poches d'air. | A. Éliminer le phénomène, en contrôlant l'étanchéité des branchements et la tuyauterie d'aspiration, et répéter l'opération d'amorçage.B. Corriger l'inclinaison du tuyau d'aspiration. |
| 6. La pompe refoule à un débit insuffistant. | A. Le tuyau d'aspiration est obstrué.B. La roue est usée ou bouchée, ou le filtre est colmaté.C. Tuyau d'aspiration avec diamètre insuffistant.. | A. Nettoyer le tuyau d'aspiration.B. Eliminer les obstructions et replacer les pièces usées.C. Remplacer le tuyau avec un autre de diamètre supérieur. |
| 7. La pompe s'active et se désactive trop souvent. | A. Membrane du vase d'expansion endommagée.B. La pression du vase d'expansion est trop BASSE.C. Le réglage usine pressostat ne convient pas | A. Faire replacer le réservoir par r le service technique autorisé.B. Charger le vase d'expansion, jusqu'à une charge de 1.6 +-0.2 bars. Voir Tab.3.C. Faire modifier le réglage. |
| 8. La pompe vibre et a un fonctionnement bruyant. | A. Vérifier que la pompe et les tuyaux sont bien fixés.B. Il y a cavitation dans la pompe, c'est-à-dire que la demande d'eau dépasse ce que la pompe parvient à pomper.C. La pompe fonctionne au-delà des limites indiquées sur la plaque. | A. Fixer avec plus de soin les parties desserrées.B. Réduire la hauteur d'aspiration ou contrôler les pertes de charge.C. Il peut être utile de limiter le débit en refoulement. |

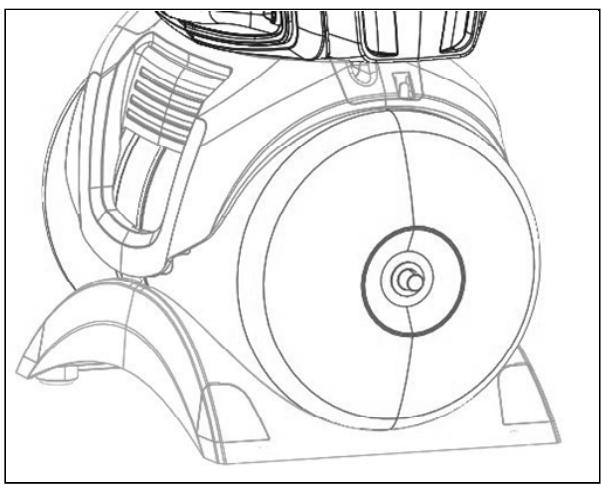

REMPLIR D'AIR LE VASE D'EXPANSION
La pression dans le vase d'expansion doit etre d'environ 1,6 ± 0,2 bars. Une precharge est efectuee en usine donc au premier demarrage, aucune operation n'est necessaire.
Pour le remplissage de l'air, il faut une pompé à air ou un dispositif pour le gonflage de pneumatiques avec indicateur de pression (manomètre).
- Desserrer le couvercle de protection.
- Appliquer la pompe à air ou le disposif de gonflage pour pneumatiques à la valve du vase d'expansion, ajuster l'air jusqu'à ce que le manomètre indique environ 1,6 ± 0,2 bar.
- Replacement le couvercle de protection.
12. GARANTIE
Toute modification non autorisée au préalable dégage le constructeur de tout type de responsabilité. Toutes les pieces de rechange utilisées dans les réparations doivent être originales et tous les accessoires doivent être autorisés par le constructeur de manière à pouvoir garantir le maximum de sécurité des machines et des installations sur lesquelles ils peuvent être montés.
Ce produit est couvert par une garantie légale (dans la Communauté européen pendant 24 mois à partir de la date d'achat) concernant tous les défauts imputables à des vices de fabrication ou de matériel utilisé.
Le produit en garantie pourra etre, a discretion, soit remplace par un nouveau en parfait etat de fonctionnement ou réparé gratuiteme si les conditions suivantes sont observes:
Le produit a ete utisé correctement et conformément aux instructions et qu'aucune tentative de réparation nait et effectuee par l'acheteur ou par des tiers.
- Le produit a eté remis au point de vente d'achat, avec la documentation qui atteste l'achat (facture ou ticket fiscal) et une brève description du problème rencontres.
La roue et les pieces sujettes à l'usure ne sont pas concernées par la garantie. L'intervention sous garantie n'étend enaucun cas la durée initiale.
