MANUAL DE UTILIZARE D-BOOST 1100/45 TALLAS

Inainte de orice intervenie, scoatei cablul de alimentare din priză. Evitati neapărat funționarea uscata.

Protejati electropompa impotriva intemperiilor.

Protectie la suprasarcina. Pompa este prevazutcu dispositiv de protectie termica a motorului. In caz de supraicaltzire a motorului, dispositivul de protectie opreste pompa automat. Timpul de racire este de aproximativ 15-20 min., apoi pompa reporneste automat. Dupa declansarea dispositivului de protectie a motorului este necessar sa identificati si sa eliminati cauta care a determinat-o. Consultatu i Rezolvarea problemelor.

1. APLICATI

Pompe cu autoamorsare, cu jet si capacitate optima de aspiratie chiar si in preventa aerului in apa aspirata. Indicate in special pentru alimentare cu apăși presurizare pentru ferme. Recomandate pentru ingrijirea la scară mică a grădinilor de legumeși pentru grădinărit, situatai casnice de urgțăși activitate amatoriale în general. Datorita formei compacteși ușor de manevrat poate fi folositateși în aplicății speciale, precum pompă portabilă pentru situatai de urgță, cum ar fi scoaterea apei din rezervaore Sau râuri.

Aceste pompe nu pot să fieutilize in piscine, iazuri, bazine in preventa personleor, sau pentru pomparea hidrocarburilor ( benzina, motorina, uleiuri combusti-bile, solventi, etc.) conform normelor de prevenire a accidentelor in vigoare. Inainte de inmagazinare este bine să asigurati curătarea acestora. A se vedea capitolul „Intreținereași curătarea".

2. LICHIDE CE POT FI POMPATE

Curat, fara corpuri solide sau abrazive, neagresiv.

Tabel 1

Apă dulce	●
Apă de ploaie (filtrata)	●
Ape pluviale	○
Ape murdare	○
Apă de fântână (filtrata)	●
Apă de rău sau de lac (filtrata)	●
Apă potabilă	●

Adevata
Neadecvata

3. DATE TEHNICE Şİ LIMITÄRİ DE FOLOS

Tensiune de alimentare: 220-240V, a se vedea placuţa date tehnice
Fuzibili de linie intarziati (versiunea 220-240V): valori indicative (Amper)
- Temperatura de magazinaj: -10^ + 40^

Tabel 2

Model	Fuzibili de linie 220-240V 50Hz
P1= 650	4

Tabel 3

	Model	P1=650
Date electrice	P1 Putere absorbità nominală [W]	650
	P2 [W]	400
	Tensiune de alimentare [V]	1 ~ 220-240 AC
	Frecventață de alimentare [Hz]	50
	Current [A]	3.11
	Condensator [μF]	12.5
	Condensator [Vc]	450
Date hidraulice	Debit max. [l/h]	3000
	Înălțime de pompare max. [m]	39
	Înălțime de pompare max. [bar]	3.9
	Presiune max. [bar]	6
	Adâncime de aspirare max. [m/min]	8 m / < 3min
Domeniu de utilizare	Lung. cablu alimentare [m]	1.5
	Tip cablu	H07 RNF
	Grad de proteție motor	IP X4
	Clasă de izolăție	F
	Interval temperatură lichid [°C] conform EN 60335-2-41 pentru uz casnic	0 °C / +35 °C
	Dimensiune max. particule	apă curată
	Temperatură ambientă max. [°C]	+40 °C
Greunate	DNM GAS	1" M
	Greunate netă/brută aprox. [kg]	8.64/10.84

Pompa nu poate sustine greutatea conductelor, pentru a căror sustinere trebuie să se găseasca o alta soluție.

4. GESTIUNE

4.1 Inmagazinare

Toate pompele trebuie sä fieinmagazinate in loc acoperit, uscat sì cu umiditatea aerului dacă este posibil constanță, färă vibrații sì prafuri. Sunt livrate in ambalajul original in care trebuie sá ramañă până in momentul instalarii.

4.2 Transport

Evita să supuneti produsele la lovituri Şi ciocniri inutile.

4.3 Greutate 日 dimensionaliuni

Eticheta adezivă de pe ambaj indică greutatea totală a electropompeiși dimensiunile sale.

5. AVERTISMENTE

Pompele nu trebuie niciodata transportate, ridicate sau puse in functiune suspendate de cablul de alimentare, folosi ti manerul special.

• Pompa nu trebuieNICiodata sαfie pus in functiune pe uscat.

ROMÁNA

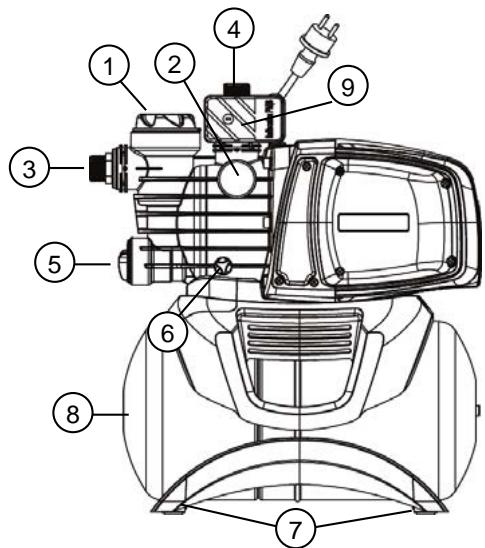

6. INSTALARE

1 Prefiltru
2 Manometru
3 Racord de aspiratie orientabil
4 Racord de refulare
5 Supapă de reținere integrata
6 Buşon de evacuare
7 Picioruse din cauciuc antivirusratie
8 Rezervor de 18 l.
9 Fluxostat

Electropompa trebuie montata intr-un spatjiu protejat impotrivia intemperilor si cu o temperatură ambientă nu mai mare de 40^ .

Pompa este prevăzută cu piciorușe antivirus.rotie; în cazul aplicăților fixe, acestea pot fi scoaseși se poate prevedea unSYSTEM de ancorare în baza de susținere (7).

Evita suprasolicitarea de catre conducte a gurilor (3) 山 (4) ale pompei, pentru a nu cauza deformarea sau ruperea acestora.

Este bine sa positiOnati pompa cat mai aproape posibil de lichidul de

pompare.

Pompa trebuie sa fie instalata numai in pozitie orizontala.

Diametrul intern al conductelor nu trebuie sä fié niciodata mai mic decât cel al gurilor electropompei; pe latura aspiratiei, pompa este prevžută cu un filtru (1) si o supapă de reținere (NRV) (5).

Pentru o adancime de aspirare mai mare de 4 metri sau cu trasee mari pe orizontala, este recomandat sa folositi o teava de aspiratie de diametru mai mare decat cel al gurii de aspiratie a electropompei. Pentru a evita acumularea aerului in teava de aspirare, prevedeti o usoara inclinare a tevii de aspiratie urcind spre electropompa. Fig.2

In cazul in care conducva de aspiratie este din cauciuc sau alte materiale flexibile verificati intotdeauna daca esteranforsata si rezistentla vid, pentru a evita **scurtari** ca efect al aspiratiei.

In cazul unei aplicatiu cu instalare fixa, se recomanda montarea unei supape de inchidere atat pe latura de aspiratie, cát si pe cea de refulare. In acest fel linia poate fi inchisă in amonte/in aval de pompă, inchidere utilă in cazul intervenților de intreținere si curătare si atunci cand pompă nu este folositate.

Pompa este prevăzută cu intrare rotative pentru a facilita instalarea. (3) Şi (4).

In cazul conductelor flexibile, dacă este NEEDar folosiţi un cot fig.1 ŞI setul de grădinărit compus din conducțe din PE ŞI seturi de racorduri cu tub, care nu sunt furnizate ci trebuie achizitionate separat.

In prezența murdăriei de mici dimensiuni se recomanda folosirea, pe lângă filtrul incorporat (1),și a unui filtru la intrarea pompei, montat pe conducța de aspiratie.

• Nu supuneti motorul unui număr prea mare de porniri/oră; se recomandață nu se depășeascață 20 de porniri/oră.

Diametrul conductei de aspiratie trebuie sã fie mai mare sau egal cu diametrul gurii electropompei, a se vedea Tabelul 3.

7. BRANSAMENT ELECTRONIC

Asigurati-va ca tensiunea din retea sa corespunda cu cea de pe tablita motorului de alimentare si ca este posibila EFFECTUAREA UNEI BUNE IMPAMANTARI. Respectati indicatoriile de pe placuţa cu date tehnice si din tabelul 3 din acess manual.

Lungimea cablului de alimentare al pompei limiteza distancei de montare; dacă este necessar un prelimungitor asigurati-va că este de acelaşi tip (de ex. H05 RN-F sau H07 RN-F, in functie de instalatie) a se vedea tab.3.

8. PORNIRE

Nu porniti pompa inainte de a o fi umplut complet cu lichid, aprox. 4 litri.

In cazul in care apa se termină scoateşimediat cablul de alimentare din priză, oprind pompa. Evitatij functionarea uscata.

1. Inainte de pornire verificatu dac a pompa a fost amorsata corect, respectiv dac a fost umplut a complet, cu apa curata, prin orificiul corespunzator, dupa scoaterea buonului de alimentare al filtrului transparent (1) in mod manual sau folosind scula furnizata. Aceasta operatie este esentiala pentru perfecta functiorare a pompei si indispensableabila pentru ca simeringurile sa fie lubrefiate. Functionarea in gol provoaca degradarea simeringurilor.
2. Buşonul de alimentare trebuie să fie apoi inşurubat bine până la punctul de oprire (1).
3. Conecta cablul de alimentare la o przyă de curent de 220-240V Atentie! Motorul pompei va porni imediat Şi apa va incepe să iasă după cel mult 3 minute, în functțe de adâncimea nivalului apei în put šau cisternă..

ROMÁNA

1. La atingerea presiunii maxime pompa se opreşte automat. Dacă, folosind apă, presiunea coboară sub valoarea minimă, pompa va porni automat. A se vedea Tab.3.
2. Pentru a opri definitiv pompa scoateş cablul de alimentare din przyă.

Dacă apar probleme la amorsare, repeatai maneuvers până când tot aerul din conducţa de aspiratie este eliminat.

9. PRECAUTII

PERICOL DE INGHET: cánd pompa rămane nefolosita la temperaturi mai mici de 0^ , trebuie să va asigurată că nu există resturi de apă care, ingheşând, ar putea determinina fisurarea pieselor din plastic.

Dacă a fost folosită cu substanțe care tind să se depoziteze sau cu apă clorurăță, după folosire clătiș pompa cu un jet puternic de apă pentru a evita formarea depunerilor sau depozitelor care ar afecta performantele acesteia.

10. INTREINERE SICURATIRE

Dacă electropompa funționează normal nu necessities nici un tip de intreținere. In orice caz toate intervențiile de reparareși intreținere trebuie efectuate doar după ce s-adezlegat pompa de la rețeaua de alimentare. Cand reporniti pompa, asigurată-vă ca a fost montata conform tuturor regulilor, pentru a nu reprezenta un pericol pentru obiecteși persone.

• Dezactivati alimentarea electrica a pompei.
• Purjati pompa descizand buşonul de evacuare (6), după ce inainte ati进展情况 clapetele din amonte (dacă există).
• Deşurubáti capacul filtrului, manual sau folosind accesoriul din dotare Estrarre dall'alto l'unità di filtering.
• Scoatei unitatea filtrului prin partea superioara.
• Clătiţi paharul filtrului cu apă curentăși curătatî filtrul cu o perie.
• Montaţi la loc filtrul, executandum in ordine inversă operațiile de mai sus.

11. REZOLVAREA PROBLEMELOR

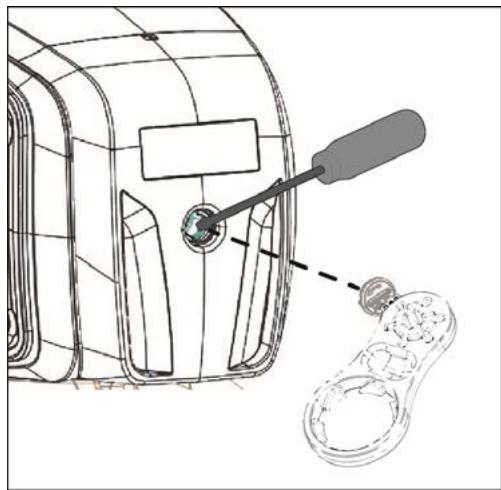

10.2 Curățarea NRV

(Fig.4)

• Dezactivati alimentarea electrica a pompei.
• Scoatei buşonul NRV (5) folosind accesoriul din dotare.
• Scoatei supapa de retinere NRV.si curatai murdaria.
  Montaţi piesele, executand in ordine inversă procedural de demontare.

Inainte de a incepe rezolvarea problemelore trebuie sa deconecta alimentarea electrica a pompei (scoateti cablul din przya). In cazul in care cablul de alimentare Sau orice componenta electrica a pompei este deteriorata, reparata sau inlocuirea trebuie efectuate de Producator Sau de serviciul sau de asistenta tehnica sau de o persona cu calificare echivalenta, pentru a preveni orice risc.

DEFECTIUNI	VERIFICARI (cauze)	REMEDII
1. Motorul nu porneste si nu face zgomot.	A. Verificati conexiunile electrice.B. Verificati ca motorul sa fie sub tensiune.C. Verificati sigurantele de protectie.D. Posibilă declanșare a dispositivului de proteție termică.	C. Daca sunt arse, inlocui-le.D. Așteptași aprox. 20 min pentru ca motorul să se răcească. Verificati cauta care a determinat declanșarea și eliminățo.Daca se ard la intervale scurte, motorul are un scurt-circuit.
2. Motorul nu pornste dar face zgomot.	A. Verificati ca tensiunea din retea sa corespunda cu cea de pe tablita.B. Cautati cauzele posibile de blocare.C. Asigurată-vă că arborele nu este blocat.D. Verificati starea condensatorului.	B. Inlaturati blocajele.C. Folosiți scula furnizata pentru a deșuruba capacul și deblocăi arborele cu o și rubelniță.D. Inlocuti condensatorul.
3. Rotorul se roteste cu dificultate.	A. Verificati ca tensiunea de alimentare sa fie suficienta.B. Verificati recarea intre partile mobile si fixe ale pompei.	B. Procedati la eliminarea cautei frecarilor.
4. Pompa nu furnizeaza apa.	A. Pompa nu a fost amorsata corect.B. Teava de aspiratie cu diamétru insufficient.C. Supapa de reținere NRV sau filtrul înfunde.	A. Umpleți pompa cu apă și amorsăt-o, având grijă să evacuată aerul deșurubând buşonul de aerisire.B. Inlocuti teava cu una cu diamétru mai mare.C. Curățați filtrul și, dacă nu este suficient, și NRV.
5. Pompa nu se amorseaza.	A. Se aspiră aer prin conducța de aspirăție.B. Contrapanta tecii de aspirare favorizeaza formarea unor acumulari de aer.	A. Eliminăți fenomenul, verificand etanșarea racordurilor și conducța de aspirăție, apoi repetateți operția de amorsare.B. Corectati inclinarea tecii de aspirare.
6. Debitul este insufficient.	A. Conducta de aspiratie este infundată. B. Rotorul este uzat pau blocat.. C. Tubul de aspirare are diametrul insufficient.	A. Curățați conducţa de aspiratie. B. Indepartati blocajele pau inocui tieseleuzate. C. Inlocui titubulatura cu una de diametrumai mare
7. Pompa poneșteși se oprește prea des.	A. Membrana vasului de expansiune este deteriorata. B. Presiunea din vasul de expansiune este prea joasă.	A. Solicitateți inlocuirea membranei de câtre serviciul tehnic autorizat. B. Incărcați vasul de expansiune până la1.6 +/-0.2 bar. A se vedea Tab.3.
8. Pompa vibreazași are o functionare zgomotoasa.	A. Verificati ca pompa si tubulatura sa fie bine fixate. B. Exista cavitatie in pompa, respectiv cererea de apa depaseste capacitatele pompei. C. Pompa funceiuneaza in alto parametrii decat cei indicati.	A. Fixati cu mare grija partile desfacute. B. Reduceti inaltimea de aspiratie soctrlati pierderile de sarcina. C. Poate fi utila limitarea debitului de livrare.

UMPLEREA CU AER A VASULUI DE EXPANSIUNE

Presiunea din vasul de expansione trebuie să fie aprox. 1.6 +-0.2 bar. Vasul este preincărcat din fabrica, prin urmare la prima pornire nu este necessara efectuarea niciunei operatiuni.

Pentru amplerea cu aer este necessities o pompă de aer sau un dispositiv de umflare a anvelopelor cu indicator de presiune (manometru).

1. Desurubati capacul de protectie
2. Conectaţi pompa de aer sau disposizitivul de umflare a anvelopelor la supapa vasului de expansiune, pompati aer până cánd manometrul indică aprox. 1.6+-0.2 bar.
3. Insurubati la loc capacul de protectie.

12. GARANTIA

Orice modificae neautorizata preventiv, eliberează producătorul de orice responsabilitate. Toate piesele de schimb utilizeze pentru reparătrebuie să fieoriginale ŞI toate accesorile trebuie să fieautorizate de produțăr, pentru a putea garanta maxima securitate a aparatelor ŞI instalatiilor pe care acestea pot fi montat.

Acest produs este acoperit de garantia legala (in Comunitatea Europeana 24 de luni de la data cumpararii) pentru todofectele cauzate de vicii de fabricatie sau ale materialeor folosite.

Pe durata garantiéi produsul va putea, la discretie, sá fie inlocuit cu unul in stare perfectà de fonctionare

sau sä fié reparat gratuite, dacă sunt respectate următoarele condiţii:

• produsul a fost folosit in mod corespunzătorși in conformitate cu instruciunileși nu s-a incercat repararea de câtre cumpărător Sau terțe pârti.
• produsul a fost restituit la punctul de vanzare de unde a fost cumparat, anexand documentul care demonstrază cumpărarea (factura sau bonul fiscal)și o scurtă descriere a problemei intănlite.

Rotorul si piesele supuse uzurii nu sunt acoperite de garantie. Interventile efectuate in timul garantiei nu prelungesc, in niciun caz, perioada initjială.
