Typ produktu	Samonasávacie tlakové čerpadlo
Značka	TALLAS
Model	D-BOOST 1100/45
Napájacie napätie	220-240 V ~ 50 Hz
Menovitý príkon (P1)	650 W
Menovitý výkon (P2)	400 W
Menovitý prúd	3.11 A
Kondenzátor	12.5 μF / 450 V
Maximálny prietok	3000 l/h
Maximálna dopravná výška	39 m (3.9 bar)
Maximálny prevádzkový tlak	6 bar
Maximálna hĺbka nasávania	8 m (menej ako 3 min)
Teplota kvapaliny	0 °C až +35 °C
Maximálna okolitá teplota	+40 °C
Stupeň krytia	IP X4
Trieda izolácie	F
Objem nádrže	18 litrov
Pripojenie	1" M (DNM GAZ)
Čistá hmotnosť	8.64 kg
Hrubá hmotnosť	10.84 kg
Dĺžka kábla	1.5 m (typ H07 RNF)
Typ kvapaliny	Čistá voda, filtrovaná dažďová voda, filtrovaná pramenitá voda, pitná voda
Použitie	Domáce zásobovanie vodou, záhradníctvo, drobné poľnohospodárstvo
Údržba	Čistenie sacieho filtra a spätnej klapky
Bezpečnosť	Tepelná ochrana, automatické vypnutie pri prehriatí, nepoužívať na sucho

Často kladené otázky - D-BOOST 1100/45 TALLAS

Ako naplniť čerpadlo D-BOOST 1100/45 ?

Pred spustením odstráňte uzáver priehľadného filtra (1) a úplne naplňte čerpadlo približne 4 litrami čistej vody. Dobre uzavrite uzáver. Zapojte čerpadlo; voda by mala vytekať do 3 minút. Ak voda nevyteká, opakujte postup na odstránenie vzduchu.

Čo robiť, ak motor neštartuje?

Skontrolujte elektrické pripojenia, napájacie napätie a poistky. Ak je aktivovaná tepelná ochrana, počkajte 15-20 minút, kým motor vychladne. Ak problém pretrváva, kontaktujte zákaznícky servis.

Aký je tlak expanznej nádoby?

Tlak expanznej nádoby by mal byť približne 1,6 ± 0,2 bar. Predplnenie je vykonané vo výrobe. Na nastavenie použite vzduchovú pumpu s manometrom cez ventil nádoby.

Ako vyčistiť sací filter?

Odpojte čerpadlo, otvorte vypúšťací uzáver (6), ak je prítomný, odskrutkujte uzáver filtra, vyberte filtračnú vložku, opláchnite ju tečúcou vodou a vyčistite sitko kefkou. Zložte späť v opačnom poradí.

Môžem použiť čerpadlo so studničnou vodou?

Áno, čerpadlo je vhodné pre studničnú vodu, pokiaľ je filtrovaná a bez abrazívnych pevných častíc. Hĺbka nasávania nesmie prekročiť 8 metrov a spustenie musí prebehnúť do 3 minút.

Čo robiť v prípade mrazu?

Ak je čerpadlo vystavené teplotám pod 0 °C, vypustite všetku vodu, aby ste predišli prasknutiu plastových častí mrazom. Čerpadlo skladujte na mieste chránenom pred mrazom.

Ako odvzdušniť okruh?

Na odvzdušnenie naplňte čerpadlo vodou cez uzáver filtra. Ak vzduchové bubliny pretrvávajú, skontrolujte, či má sacia hadica stúpajúci sklon k čerpadlu a či sú spoje tesné.

Aká je spotreba elektrickej energie čerpadla?

Menovitý príkon (P1) je 650 W a menovitý výkon (P2) je 400 W. Menovitý prúd je 3,11 A pri 220-240 V.

Ako nastaviť tlakový spínač?

Tlakový spínač je nastavený vo výrobe pre väčšinu použití. Ak je potrebné nastavenie, obráťte sa na predajcu alebo profesionála. Neupravujte nastavenia sami bez technických znalostí.

Aké kvapaliny sú vhodné pre toto čerpadlo?

Čerpadlo je určené pre čistú vodu bez pevných častíc, filtrovanú dažďovú vodu, filtrovanú pramenitú vodu a pitnú vodu. Nie je vhodné pre odpadové vody, uhľovodíky ani na použitie v bazéne v prítomnosti osôb.

NÁVOD NA OBSLUHU D-BOOST 1100/45 TALLAS

Neuvádejte Čerpadlo do chodu, aniž bystande jej úplné naplnili kapalinou, príblžné 4 litry.

Pred každým zásahom vytiahnite zástrčku zo zásuvky elektrickej siete. Nikdy neuvádzajte Čerpadlo do chodu nasucho.

Chrante Čerpadlo predoveternostnými vplyvmi.

Ochrana proti pret'azeniu. Motor Čerpadla je vybaveny tepelnou poistkou. V pripeade,Že stipujucou zá'azou motora dojde k jeho prehriatiu, tato poistka automaticky vypne Čerpadlo. Po vychladnuti motora, co moze trvat' priblizne 15 až 20 minut, Čerpadlo sa opat' automaticky zapne. Vždy, ked' dojde k aktivacii tepelnej poistky, je nutné zistit' a odstránit' pričinu prehriatia motora. Vid' cast' Vyhladávanie poruch.

1. APLIKÁCIE

Ondredivé Čerpadla so smozaliatim prudom vody, s vynikajucim nasavacimi schopnost'am aj v pripe perlivej vody. Su mimoriadne vchodne na zásobovanie vodou a tlakovanie obydlí na smotach. Su vchodne pre malé polnohospódárstva v zahradhách a pre zahradnikov, pre nudzové stavy v domacnostiich a domacich majstrov vo vseobecnosti. Vdaka kompaktnému tvaru, ktorý umožnjuje Jednoduchú manipuláciu, nachádzaju tiež spezialne uplatmenia ako prenosné Čerpadla pre nudzové pripty, ak je odber vody z nadrži alebo riek.

Tieto Čerpadla nesmú byt' použivané v bazénoch, rybníkoch, nádržiach pri pritomnosti osob alebo na Čerpanie uhlovodíkov (benzín, nafta, vykurovacích olejov, riedidiel atd.). v sulade s platnymi protiúra-zovými normami. Pred ich odložením odporúcame Čerpadlo yčistit'. Vid' kapitola „Udržba a Čistenie".

2. CERPATEL'NE KVAPALINY

Cistá, bez pevních alebo abrazivnych Častic, neagresívna.

Tabulka 1

Čerstvá voda	●
Daždová voda (filtrovaná)	●
Povrchová odpadová voda	○
Splaškové vody	○
Voda z bazěna alebo fontány (filtrovaná)	●
Riečna alebo jazerná voda (filtrovaná)	●
Pitné voda	●

Vhodné
。 Nevhodné

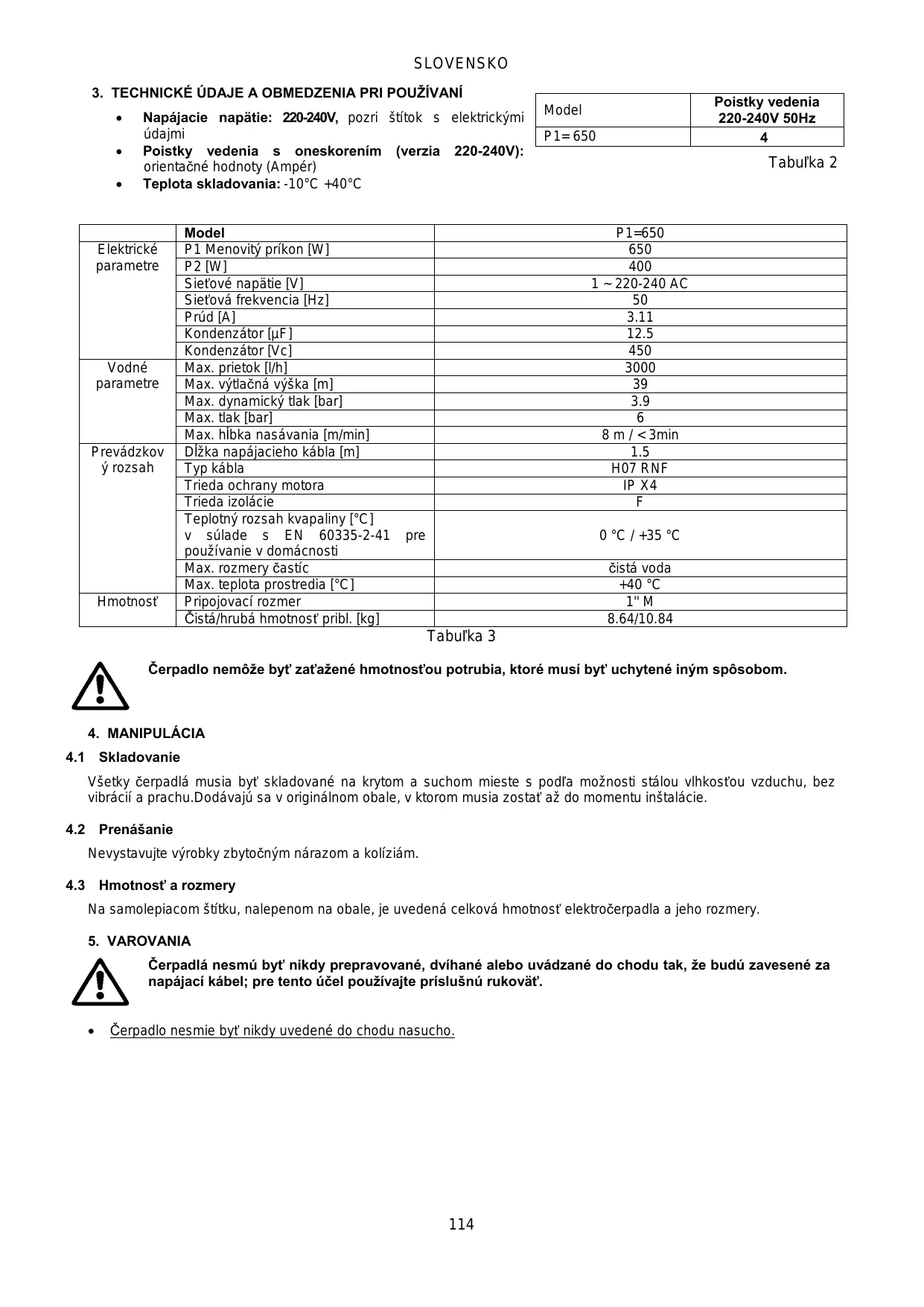

3. TECHNICKÉ UDAJE A OBMEDZENIA PRI POUZÍVÁNÍ

• Napajacie napatie: 220-240V, pozri štítok s elektrickými udajmi
• Poistky vedenia s oneskorenim (verzia 220-240V): orientaçné hodnoty (Ampér)
• Teplota skladovania: -10^ + 40^

Tabulka 2

Model	Poistky vedenia 220-240V 50Hz
P1= 650	4

Tabulka 3

	Model	P1=650
Elektrické paramètre	P1 Menovitý príkon [W]	650
	P2 [W]	400
	Sietové napätie [V]	1 ~ 220-240 AC
	Sietová frekvencia [Hz]	50
	Prúd [A]	3.11
	Kondenzátor [μF]	12.5
	Kondenzátor [Vc]	450
Vodné paramètre	Max. prietok [l/h]	3000
	Max. výtlačná výška [m]	39
	Max. dynamický tlak [bar]	3.9
	Max. tlak [bar]	6
	Max. hlbka nasávania [m/min]	8 m / < 3min
Prevádkový rozsah	Džka napájacieho kábla [m]	1.5
	Typ kábla	H07 RNF
	Trieda ochrany motora	IP X4
	Trieda izolácie	F
	Teplotné rozsah kvapaliny [°C] v súlade s EN 60335-2-41 pre používanie v domácnosti	0 °C / +35 °C
	Max. Rozmery Častić	čistá voda
	Max. teplota prostredia [°C]	+40 °C
Hmotnost'	Pripojovaci rozmer	1" M
	Čistá/hrubá hmotnost' príbl. [kg]	8.64/10.84

Cerpadlo nemoze byt' zatazené hmotnost'ou potrubia, ktoré musi byt' uchytené inym sposobom.

4. MANIPULÁCIA

4.1 Skladovanie

Vsetky cerpadla musia byt skladovanene na krytom a suchom mieste s podla moznosti stalou vlhost'ou vzduchu, bez vibraci a prachu.Dodavaju sa v originarnom obale, v ktorom musia dostat' az do momentu instalacia.

4.2 Prenášanie

Nevystavujte vyrobky zbytochnym nárazom a koliziam.

Čerpadla nesmú byt' nikdy prepravované, dvihané alebo uvádzané do chodu tak,Že budú zavesené za napájací kabel; pre tento učel používajte prislušné rukovát.

• Cerpadlo nesmie byt' nikdy uvedené do chodu nasucho.

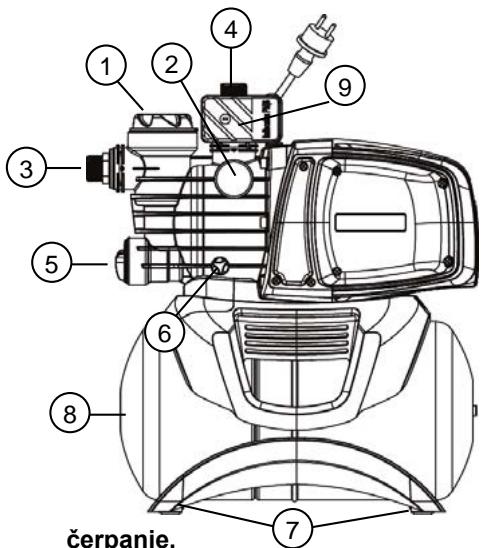

6. INSTALÁCIA

1 Predfilter
2 Tlakomer
3 Nasávacie hrdlo
4 Vytlacné hrdlo
5 Integrovaný spatné ventil
6 Vypustacu zaver
7 Antivibračné gumové nožicky
8 Zásobník s kapacitou 18 l.
9 Prietokovy spinač

Elektročerpadlo musi byt' nainstalované na mieste chránenom pred paveternostnými vplyvmi, s teplotou neprevysujúćou 40^ .

Je vchodné vždy umiestnit' Čerpadlo co najblžšie ku kvapaline určenej na

cerpanie.

Cerpadlo musi byt nainstalované vyhradne vo vodorovnej polohe.
Potrubie nesmie mat' nikdy mensi priemer ako je priemer nasavacieho hrda Čerpadla. Čerpadlo je vybavené filtrom (1) a spätnym ventilom (NRV) (5).
V priade híbky nasávania prevyšujucej štyri metre alebo pri nasávani s veǐkymi vodorovnými usekmi sa odporúča použit nasávaciu hadicu s vácśim priemerom ako je nasávacie hrdlo Čerpadla. Aby sa zabránilo vytváraniu vzduchovych vakov v nasávacej hadici, zabezpečte mierny kladné sklon nasávacej hadice smerom k Čerpadlu. Obr.2
V pripade, ked je nasavacie potrubie z gummy alebo z pruzneho materialu, vzdy skontrolujte, cje zosilnené, odolné voči namáhaniu vákuom, aby sa zarbrnilo jeho zuženiu v dosledku nasavania.
V pripe pevnej instalacia sa odporuca namontovat uzatvaraci ventil na strane nasavania i na strane vytlaku. To umoznjue uzavriet okruh na vstupe a/alebo na vystupe cerpadla, co je uzitocné pri vykonanvi udrzby a cistenia alebo v case, ked sa cerpadlo nepouziva.
Cerpadlo je vybavené otočnám vystupom vystupmi kvôli ulahčeniu instalácie. (3) a (4).
V priade hadic podla potreby pouzite koleno znazornené na obr. 1 a supravu pre zahradnicenie, tvorenu hadicou z vystuzenego PE a supravou spojok a nasavacim kosom, ktoré sa nedodavaju s cerpadlom, ale je mozné ich zakupit samostatne. Pri pouziti vo vode s primesou necistot malych Rozmerov sa odporuca pouzit okrem integrovaného filtra (1) filter na vstupe cerpadla, namontovan'y na nasavacej hadici.

• Nevystavujte motor prilis velkému poctu spusteni/hodin. Odporúca sa neprekrocit 20 spusteni/hodin.

Priemer nasavacej hadice musi byt' vacic alebo rovnaky ako je priemer hrdla elektocerpadla - vid Tabulka 3.

7. ELEKTRICKÉ ZAPOJENIE

Uistite sa, ze napatie dostupnej elektricke siete odpoveda menovitemu napatiu motora, ktory ma bytnapajany, a ze Rozvod je riadne uzemneny. Dodrziavaje udaje uvedené na stitku s technickymi parametrami a v tabl'ke 3 tohto nadvodu.

Düzka napájaceho kábla, ktorý je sučast'ou Čerpadla, obmedzuje instalačné vzdialenost'. Ked potrebujete predlžovaci kabel, uistite sa,Že je rovnakého typu (napr. H05 RN-F alebo H07 RN-F, v závislosti na konkrétnej instaláci) - vid tab.3.

8. SPUSTENIE

Neuvádžajte Čerpadlo do chodu skôr, ako ho úplne naplníte kvapalinou, priblžne 4 litrami.

V pripe, ze vycerpate vodu zo zdroja, okamzite vypnite cerpadlo vytiahnutim zastrcky zo zasuvky elektrickej siete. Zabrante cinnosti nasucho.

1. Pred uvedenim Čerpadla do chodu skontrolujte, Či je riadne zaliate a zaistite jeho úplné naplénie Čistou vodou cz príslušné otvor, po odskrutkovaní plniaceho uzáveru priesvitného filtra (1) rukami alebo prislušné nastrojom, dodaným v rámci vybavy. Tento Úkon je mimoriadne dôležitý pre dokonalú Činnost Čerpadla, pričom je nevyhnutné, aby bolom mechanické tesnenie riadne namazané. Činnost' nasucho spósobujte neopraviteťné škody na mechanickom tesnení.
2. Potom je potrebné dōkladne zaskrutkovat plniaci uzáver, až po doraz (1).
3. Zasuñte zástréčku napajaceho kábla do zásuvky elektricnej siete s napatím 220-240V. Upozornenie! K spusteniu motora Čerpadla dôjde okamžite a voda začne vytekat' po uplynú maximálne 3 minút, v závislosti na hlbke hladiny vody v studni alebo v nádrží.

SLOVENSKO

1. Po dosiahnutí maximalneho tlaku dojde automatick y vypnutiu Čerpadla. Ked' pri použití vody tlak klesne pod minimánu hodnotu, dojde automatick y opatovnému zapnutiu Čerpadla (vid tab. 3).
2. Pre definitíνne vypnutie Čerpadla opodje zástrčku napajacieho kábla zo zásuvky elektrickej siete.

V priptide problème s infiltraciami zopakujte uvedeny postup, dokial' vsetok vzduch z nasavania neunikne.

9. OPATRENIA

NEBEZPEČENSTVO ZAMRZNUTIA: Ked Čerpadlo dostane vypnuté pri teplete nižšej ako 0^ , je potrebné sa uistit,Že sa v ŋnom nenachádzajú zvyšky vody, ktoré by mohli pri zamrznutí zničit plastové Časti. Ak použijete Čerpadlo na Čerpanie látok, ktoré majú tendenciu vytvárat nánosy, alebo na Čerpanie chlorovanej vody, po použiti ho opláchnite silným prudom vody tak, aby sa zabránilo vytváraniu nánosov alebo usadenín, ktoré by mohli znižit vykon Čerpadla.

10. UDRZBA A CISTENIE

10.2 Čistenie spātného ventilu (NRV)

(Obrázok 4)

• Odpojte elektrické napájanie Čerpadla.
• Odmontujte uzáver NRV (5) pomocou príslušenstva dodaného v rámci vybavy.
  Zlożte spātny ventil NRV a vyčistite ho od pripadnych nečistôt.
• Vykonajte montáž Jednotlivych sučastí, pričom postupujte rovnako ako pri demontáži, ale v opačnom poradi.

11. VYHL'ADÁVANIE PORÜCH

Pred vyhladavanim poruch vzdy odpojte privodny kabel od elektrickej siete (vytiahnite vidlicu privodného kábla zo zásuvky). Ak zistîte nejaké poškodenie Čerpadla alebo privodného kábla, obrat'te sa s opravou na vyrobcu alebo na jeho autorizovaný servis alebo osobu s rovnakou kvalifikaciou, aby bolo zamedzené akémukol'vek nebezpečenstvu.

RIEŠENIE PROBLÉMOV	KONTROLY (možné pričiny)	RIEŠENIA
1. Nedochákda k uvedeniu motora do chodu a motor nevydáva Žiadny zvuk.	A. Motor Čerpadla nie je pod napātím. B. Motor Čerpadla nie je pod napātím. C. Skontrolujte ochranné pointky. D. Možný zásah tepelnej ochrany.	A. Skontrolujte elektrický prívod. B. Skontrolujte prívodný kabel k Čerpadlu. C. Ak su vadné pointky, nahrad'te ich novymi. D. Vyčkajte príbl. 20 min na ochladenie motora. Skontrolujte prićinu, ktorá ho spôsobila a odstránty je. POZN.: Prípadné bezprostredné opakovanie tejto poruchy poukazuje na skrat motora.
2. Nedochákda k uvedeniu motora do chodu, ale motor vydáva zvuky.	A. Nízke napájacie napāt县城. B. Skontrolujte, Čerpadlo alebo motor nie su upchaté. C. Skontrolujte, Či hriadel'ne je zablokovaný. D. Skontrolujte stav kondenzáctora.	A. Skontrolujte napájacie napätie. B. Odstránty upchatia. C. S použitím nastroja z výbavy oskrutkujte veko a skrutkovačom odklokJute hriadel. D. Vymeñe kondenzátor.
3. Motor sa otáča s t'ažkost'am.	A. Uistite sa, ze napájacie napätie nie je nedostatočné. B. Skontrolujte možné odieranie medzi pohyblivými a pevnými Čast'am.	A. Skontrolujte napájacie napätie. B. Odstránty prićiny odierania.
4. Čerpadlo nečerpá vodu.	A. Čerpadlo nie je správné zaliate. B. Nasávacia hadica má nedostatočné priemer. C. Je upchatý spātný ventil NRV alebo su upchaté filtré.	A. Naplěnte Čerpadlo vodou, zalejte ho a skontrolujte, Či uniká vzduch oskrutkovaním odvizdušnovaceho uzáveru. B. Vymeñe hadicu za inú, s vácším priemerom. C. Vyčistite filter a ak by to nestačilo, tak aj NRV.
5. Nedochákda k zaliatiu Čerpadla.	A. Nasávanie vzduchu prostrednictvom nasávacej hadice.	A. Odstránty uvedeny negativny jav kontrlou tesnosti spojov a opakovaným zaliatím.
	B. Negativny sklon nasávacej hadice podporuje vytváranie vzduchovychvakov.	B. Upravte sklon nasávacej hadice.
6. Čerpadlo Čerpá s nedostatočnám prietokom.	A. Nasávacia hadica je upchatá.	A. Vycistite nasávaci hadicu.
	B. Obežné koleso je opotrebované alebo upchaté.	B. Odstránty upchatia alebo vyměnte poškodené sučiastky.
	C. Nasávacie potrubie má nedostatočné priemer.	C. Vyměnte potrubie za iné, s vácším priemerom.
7. Príliš Častо dochákda k zapnutiu a k vypnutiu Čerpadla.	A. Je poškodená membrána expanznej nádobky.	A. Nechajte vymenit' membránu autorizovanou servisnou službou.
	B. Tlak v expanznej nádobke je príliš nízky.	B. Natlakujte expanznú nádobku až na hodnotu 1,6+-0.2 barov (vid' tab. 3).
8. Čerpadlo vibruje a je hlučné.	A. Skontrolujte, Či Čerpadlo aj potrubia su riadne pripevnenié.	A. Döslednejšie pripevnite povolené Časti.
	B. Dochákda ku kavitáci v Čerpadle, t.j. požaduje sa viac vody, ako dokáze načerpat'.	B. Znižte nasávaci výšku alebo skontrolujtePokles tlaku.
	C. Čerpadlo pracije nad svoje menovité hodnoty.	C. Mõze byt' užitočné obmedzit' prietak na prítoku.

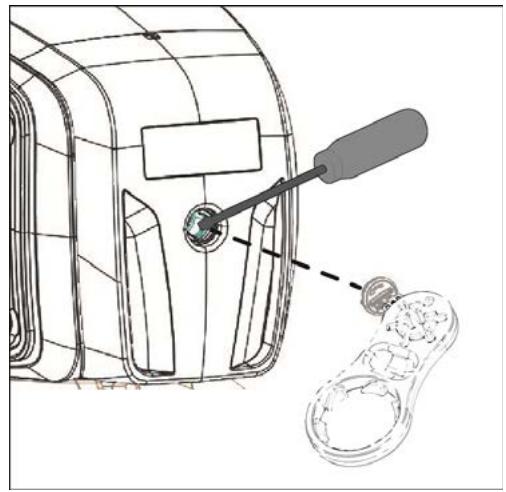

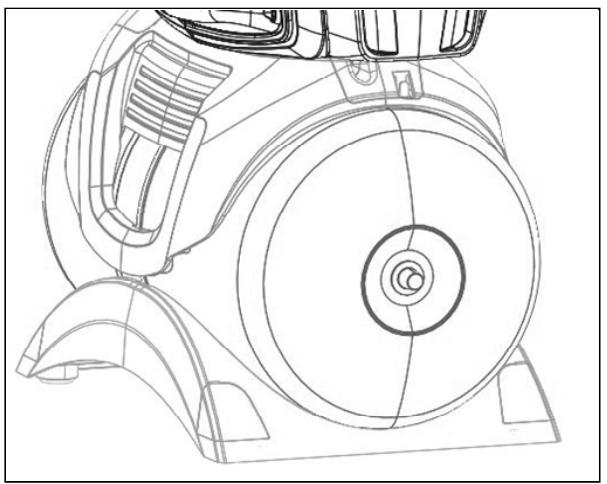

NAPLNENIE EXPANZNEJ NÁDOBKY VZDUCHOM

Tlak v expanznej nádobke musí byt' prbl. 1,6 +-0,2baru. Vo vyrobnom závode je vykonané predlakovanie, a preto pri pvrom uvedeni do chodu nie je potrebné vykonávat' ziadny úkon plmenia.

Pre naplenie vzduchom je potrebné vzduchové Čerpadlo alebo zariadenie pre hustenie pneumatík s indikátorom tlaku (tlakomer).

1. Odskrutkujte ochranné veko
2. Aplikujte vzduchové Čerpadlo alebo zariadenie na hustenie pneumatík na ventil expanznej nádobky a načerpajte vzduch, dokial tlakomer nebude ukazovat' pribl. 1,6+-0.2 barov.
3. Zaskrutkujte spa' ochranné veko.

12. ZÁRUKA

Každá uprava, ktorá nebola autorizovaná predom, zbavuje vyrobuč zodpovednosti akéhokol'vek druhu. Vsetky nahradné diely použivané pri opravách musia byt' originálne a vsetko prislušenstvo musi byt' autorizované vyrobcom, aby sa mohla garantovat' maximálna bezpečnost' strojov a zariadení, na ktorych možu byt' namontované.

Na tento vyrobok sa vztahuje przyna záruka (v Europskom spolocenstve na dobu 24 mesiacov od datumu zakupenia) na vsetky vyrobné chyby alebo na pouzitý material.

• vyrobok bol použivaný správnym spô sobom, v súlade s námodom, a nebol vykonány Žiadny pokus o opravu kupujúcim alebo třou stranou;
• vyrobok bol doručený do predajného miesta, v ktorom bol zakúpený, s priložením dokumentu, ktorý potvrduje zakúpenie (faktúra alebo úctenko) a krátym popisom zaznamenaného problemu.

Záruka sa nevztáhuje na Časti vystavené opotrebovaniu, Čo je njmä obežné koleso, upchávy a tesenia.
