NAUDOJIMO INSTRUKCIJA D-BOOST 1100/45 TALLAS

4.1 Laikymas 72
4.2 Transportavimas 72
4.3 Svoris ir matmenys 72

5.ISPEJIMAI 72

6.IRENGIMAS 73
7. ELEKTROS JRANGOS PRIJUNGIMAS 73
8. PALEIDIMAS 73
9. ATSARGUMO PRIEMONÉS 74
10. PrieziURA IR VALYMAS 74

Priě Žrengdami siurblí, atidžiai perskaity kite visus dokumentus.

Pries imdamiesi bet kokiu veiksmu, ištraukite kištuka iš elektros lizdo. Siurblys jokiu budu negali veikti be vandens sausai.

Apsaugokite siurblj nuo atmosferiniu reiskiniu poveikio.

Apsauga nuo per didelès apkrovos. Siurblyje jrengta šilumine variklio apsauga. Tuo atveju, jei variklis per daug jkaistu, variklio apsauga automatiskai ijsjungtu siurblj. Variklis atvesta per maždaug 15-20 min. ir vél automatiskai jsijungia. Suveikus variklio apsaugai, butina surasti ir pašalinti to priežastj. Skaitykite skyriu „Gedimµ paieška".

1. NAUDOJIMO SRITIS

Sie iscentriniai siurblai yra geru siurbimo savbiu, net pumpuoant vandenju su duju priemaisom. Ypac tinka vandens tiekimui ir slegio didiminui sodybose. Taip pat tinka naudoti nedidelense zemes ukiouse: darzouse ir soduose, avarinese buitinese situacijose ir apskritai megejiiskai veiklai. Del savero kompaktiskos ir patogios formos taip pat gali buti naudojami kaip kilnojami siurbliai avariniu situaciju atvejais, pavyzdziui, palmti vandeniu is rezervuaru ar upiu.

Šie siurbliai negali buti naudiojami baseinuose, tvenkiniuose ir kituose vandens telkiniuose tuomet, kai juose yra Žmoniu, arba angliavandeniliams (benzinui, dyzelinui, degiosioms alyvoms, tirpikliams ir pan.) persiurbti vadovaujantis galiojanci nelaimingu atsitikmu prevencijos taisykiu reikalavimais. Pasinaudojus rekomenduojama išvaltyi. Žūrétí skyriu „Priežiura ir valymas".

Švarūs vandenys	●
Lietaus vanduo (filtruota)	●
Nekenksmingi nutekamieji vandenys	○
Purvini vandenys	○
Fontanț vanduo (filtruota)	●
Upiț ar ežerț vanduo (filtruota)	●
Geriamas vandenuo	●

1 lentelè.

• Tinkami siurbimui vandenys
  Netinkami siurbimui vandenys

3. TECHNINIAI DUOMENYS IR NAUDOJIMO APRIBOJIMAI

• Maitinimo jtampa: 220-240V, ziūrekite elektriniŋkomponentu duomenu plokštelëje

Modelis	Linijiniai lydiei saugikliai 220-240V 50Hz
P1=650	4

2 lentele.

• Isjungimo vélinimo linjiniali lydiei saugikliai (220-240Vversija): orientacinés vertés (išreikstos amperais)
• Laikymo temperatura: -10°C +40°C

	Modelis	P1=650
Elektros duomenys	P1 Absorbuota nominali galia [W]	650
	P2 [W]	400
	Tinklo jtampa [V]	1 ~ 220-240 AC
	Tinklo dažnis [Hz]	50
	Srové [A]	3.11
	Kondensatorius [μF]	12.5
	Kondensatorius [Vc]	450
Hidrauliniaiu duomenys	Didž. našumas [l/h]	3000
	Didž. kělimo aukštis [m]	39
	Didž. kělimo slégis [bar]	3.9
	Didž. slégis (bar)	6
	Didž. jsurbimo gylis (m/min.)	8 m / < 3min
Galimas naudojimas	Maitinimo kabelio ilgis [m]	1.5
	Kabelio tipas	H07 RNF
	Variklio apsaugos laipsnis	IP X4
	Izoliaciné klase	F
	Skysčių temperatūros ribos [°C] pagal EN 60335-2-41 standartăDSL buitinių prietaisu	0 °C / +35 °C
	Didž. dalelių matmenys	švarus vanduo
	Didž. aplinkos temperatūra [°C]	+40 °C
Svoris	Hidraulinês dalies dydis DNM GAS	1" M
	Apytikslis neto (grynasis) / bruto (bendrasis) svoris [kg]	8.64/10.84

3 lentele.

Siurblys gali neatlaikyi vamzdziu svorio, todél ju svoris turetu buti palaikomas kitaip.

4. VALDYMAS

4.1 Laikymas

Visi siurbliai turi buti laikomi uždarose sausose patalpose, kuriose, jeigu jmanoma, bute palaikomas pastovus drégnumo lygis ir kuriose nera vibracijos bei dulkiu. Siurbliai pristatomi originalioje pakuotéje ir turi buti jose laikomi iki jrengimo pradžios.

4.2 Transportavimas

Venkite smugiu ir jrenginio susidurimo su kitais daiktais.

Siurbliq joku budu negalima perkelti iš vienos vietos j kitā, kelti j viršu ar leisti jiems veikti pakabinus juos naudojant maitinimo kabelj, naudokite tam skirta rankena.

• Siurblys niekuomet neturi veikti tuschiaja eiga (.sausai").

6. IRENGIMAS

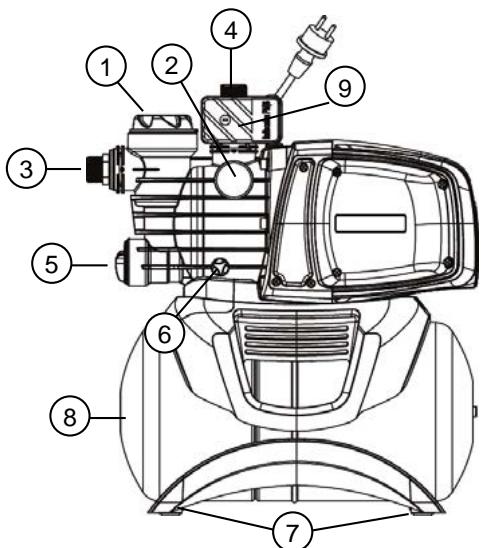

1 Priesfiltris
2 Manometras
3 Reguliojama jsiurbimo vamzdžio jungtis
4 Tiekimo vamzdžio jungtis
5 Integruotas atbulinis voztuvas
6 Išleidimo angos dangtelis
7 Išleidimo angos dangtelis
818Ibakas
9 Skyscio srauto jungiklis

Elektrinis siurblys turi būti jrengiamas nuo blogo oro salygu apsaugotoje vietoje, kur aplinkos temperatura neviršija 40^ .

Siurblys turi antivibracines kojeles, tačiau jrengiant siurblj nuolatinéje vietoje galima jas nuimti ir pritvirtinti siurblj prie atraminio pagrindo (7).

Pasirupinkite, kad vamzdžiai per daug nespaustu siurblio angu (3) ir (4), kad šis nebūtu deformuotas ar nesulūžtu.

Rekomenduojama siurbl pastatyi kuo arciau siurbiamo skyscio.

Siurbliai turi būti montuojiami tik horizontalioje padétyje.

Vamzdzi vidinis skersmuo neturi buti mazesnis negu elektrros siurblio angu, siurblio jsiurbimo sistemoje jrengtas filtras (1) ir atbulinis voztuvas (5).

Isiurbimo vietoje turi buti pajungtas atbulinis voztuvas. Siurbimo gylui esant virs 4 metru, o taip esant dideliems horizontaliems atstumams, rekomenduojamas didesnis siurbimo zaarnos skersmuo negu siurblio angos. Norint isvengti oro tarpu, siurblio zaarna turi buti su kylanciu nuolydziu siurblio link. 2 pav.

Jeigu jsurbimo vamzdis (žarna) yra guminis arba pagamintas iš kitos lankscios medziagos, visada patikrinkite, ar jo sienelès sustiprintos, kad nesusitrauktu del jsiurbiant galinciu susidaryti tusciu tarpy.

Irengiant siurbli nuolatinéje vietoje, rekomenduojama jrengti uždaromuosius voztuvus jsiurbimo ir tiekimo vamzdžiams. Taip galesite uždaryti siurblio jsiurbimo ir (arba) tiekimo linijas techninés priežiūros ir valymo darbu metu bei tuomet, kai siurblys nenaudojamas.

Siurblys turi sukamaja jsiurbimo anga, kad ji butu lengviaiu jrengti (3) ir (4).

Jeigu norite naudoti lankscius vamzdzius (zarnas), priereikus pasinaudokite lankstu (1 pav.) ir sodininkystes rinkiniu, j kurj jeina PE vamzdis ir jungciu su antgaliu rinkinys, kurie neprideti, taciau juos galima jsigyti atskirai.

Jeigu yra labai mažu nešvarumu, rekomenduojama naudoti ne tik integruota filtra (1), bet ir filtra siurblo jsiurbimo angoje, jrengta jsiurbimo vamzdyje.

• Nejunkite variklio per dažnai, griežtai rekomenduojama nejungti jo dažniau kaip 20 kartu per valanda.

Jsiurbimo vamzdzio skersmuo turi buti didesnis arba tokio pat dydzio kaip elektros siurblio angos skersmuo, zr. 3 lentele.

7. ELEKTROS IRANGOS PRIJUNGIMAS

Tinklo jtampa turi atitikti jtampa nurodyta ant gamyklinés variklio duomenplokstelés. Variklis privalo buti jzemitas. Vadovaukites techniniu duomenu lenteleje ir sio vadovo 3 lenteleje pateiktais parametrais. Siurblio maitinimo kabelio ilgis riboja jrengimo atstuma, jeigu reiktu ilgintuvo, jsitikinkite, kadjis yra tokio paties tipo (pvz., H05 RN-F arba H07 RN-F, prikausomai nuo jrengimo), zr. 3 lentele.

8. PALEIDIMAS

Junkite siurblj tik pilnai priplde jj vandens (maždaug 4 litrai).

Jeigu vandens šaltinis išsenka, nedelsdami ištraukite kištuká iš elektrós lizdo išjungdami siurblj. Pasirūpinkite, kad siurblys nedirbtu sausai be vandens.

1. Pries jungdami siurblj, patikrinkite, ar siurblys tinkamai paruostas: pilnai jj pripilldykite svariu vandeniu per tam skirta anga, pries tai rankomis ar specialiu pridetu jrankiu nuemskaidraus filtro pildymo angos dangtelj (1). Atlikus sj veiksma, uzpildymo anga sandariai uzdarykite. Sauso paleidimo atveju yra nepataisomai sugadinami mech. sandarinimal.
2. Paskui pildymo angos dangtelj reikes kruopschiai uzukti (1).
3. Ikiškite maitinimo kabelio kišukaj 220-240V elektrós lizda. Demesio! Siurblio variklis is karto jsijungs, vanduo pradés teketi ne veliau kaip po 3 minučiu, tai priklauso nuo vandens lygio gylio šulinye ar cisternoje..
4. Pasiekes didžiausia slęgi, siurblys automatiskai išsijungia. Jeigu naudojant vandenj slęgis nukrinta tiek, kad neviršija mażiausio slęgio, siurblys automatiskai jsijungia. Žr. 3 lente.
5. Norédami visiškai ijsjungti siurblj, ištraukite maitinimo kabelio kištuka iš elektrós lizdo.

Kilus problemu pripildant, kartokite, kol siurbiamame sraute neliks oro.

9. ATSARGUMO PRIEMONÉS

UžŠALIMO PAVOJUS: kai siurblys nenaudiojamas esantŽemesnei kaip 0^ temperatūrai, būtina jsitikinti, kad neliko vandens likuci, kuriems sustingus j ledā, gali trūkti plastikinés dalys.

Jeigu siurblys naudotas su nusedanciomis medziagomis arba chlorotu vandeniu, panaudoje jj praplaukite stipria vandens srove, kad nesusidarytu nuosedos ar nuogulos, kurios turetu neigiamos j Takos siurblio techninems savybems.

10. PrieziURA IR VALYMAS

Normaliomis salgygomis naudojamam siurblui nereikia jokios prieziuros. Bet kuriu atveju prieziuros ir taisymo darbai gali buti atliekami tik isjungus siurbl i s maitinimo tinklo. Pries vel jjungdami siurbl, jsitikinkite, kadjis buvo tinkamai sumontuotas ir nekelia pavjoaus daiktams ar zmonems.

10.1 Isiurbimo filtrovalymas

(3 pav.)

• Išjunkite siurblj is elektros maitinimo šaltinio.

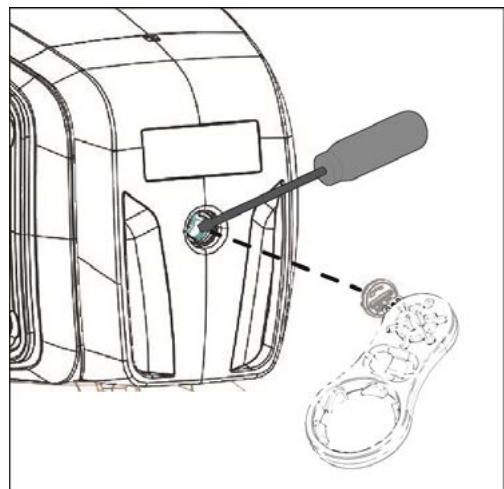

• Pašalinkite vandenj, atidarydami išleidimo angos dangtelj (6), pries tai uždare sklendes (jeigu jrengtos).
• Rankomis arba specialiu pridetu jrankiu atsukite filtro bloko dangtelj.
• Is virsaus istraukite filtra.
• Praskalaukite stikliné srūvanciu vandeniu ir isvalykite filtrā minkstu šepeciu.
• Sumontuokite filtrà atlikdami aprašytus veiksmus atvirkstine tvarka.

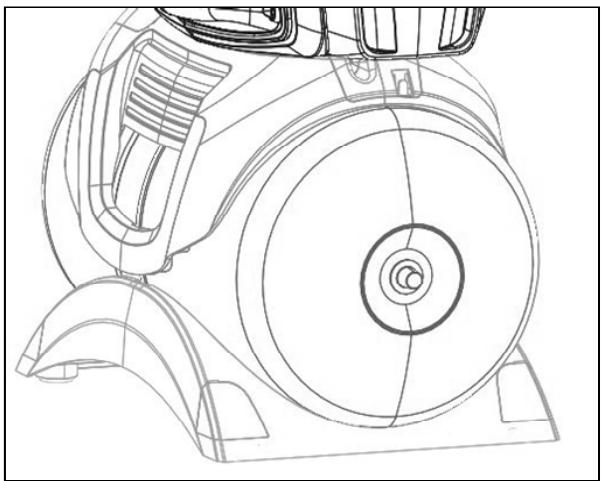

10.2 Atbulinio vožtuvo valymas

(4 pav.)

• Išjunkite siurblj iš elektros maitinimo šaltinio.
• Naudodamiesi specialiu pridétu jrankiu, nuimkite atbulinio vožtuvo dangtelj (5).
• Išimkite atbulinj vožtuva ir nuvalykite esamus nešvarumus.
• Surinkite dalis atlikdami aprasytus veiksmus atvirkstine tvarka.

11. GEDIMU PAIEŠKA

Pries pradedant iejkotigedimu, butina nutraukti elektros tiekimsiurblui (iistraukite kiustka is elektros lizdo). Jeigu maitinimo kabelis arba kuri nors siurblio elektriné dalis yra pazeista, taisymo ar keitimo darbus privalo atlikti Gamintojas arba jo techninés prieziuros tarnyba, arba atitinkamq kvalifikacija turintis asmuo, kad bute isvengta bet kokios rizikos.

PROBLEMOS	PATIKRINIMAS (galimos priežastys)	SPRENDIMO BUDAS
1. Siurblys nepasileidžia ir nesigirdi joku triukšmug.	A. Patikrinti elektrinius sujungimus. B. Patikrinti ar užmaitintas variklis. C. Patikrinkite saugiklius. D. Galimai suveiké šiluminé apsauga.	C. Jeigu saugikliai sudeg, pakeiskite juos.. D. Palaukite maždaug 20 min., kol atvés variklis. Patikrinkite ir pašalinkite tai lémusia priežasti. Jeigu gedimas pasikartoja nedelsiant, tai reiška, kad variklyje yra trumpas jungimas..
2. Siurblys nepasileidžia, bet girdisi triukšmai.	A. Patikrinkite ar tinklo jtampa sutampa su nurodyta ant gamyklinés siurblio duomenu lenteles. B. Patikrinkite galimus užblokavimus siurblyje arba variklyje. C. Patikrinkite, ar neužstrigo velenas. D. Patikrinkite kondensatoriaus būkHz.	B. Pašalinkite užblokavimus. C. Naudodamiesi specialiu pridétu jrankiu, atsukite dangtelj ir atsuktuvu atblokuokite velena. D. Pakeiskite kondensatoriü.
3. Sunkiai sukasi variklis.	A. Patikrinkite jtampa, kuri gali būti nepakankama. B. Patikrinkite ar judančios dalys nesiliečia su neudančiomis.	B. Pašalinkite lietimosi priežastj.
4. Siurblys nesiurbia.	A. Siurblys neteisingai užpildytas. B. Nepakankamas pasirbimo vamzdžio diametras. C. Užsikimšo atbulinis vožtuvas arba filtras.	A. Pripildykite siurblj vandens ir paruoškite jj veikimui, pasirūpindami, kad atsukus oro isleidimo dangtelj išeituoras. B. Pakeiskite pasirbimo vamzdj didesnio skersmens vamzdžiu. C. Išvalykite filtrá, o jei to nepakaktu - ir atbulnj vožtuva.
5. Siurblys neužsapildo.	A. Jsiurbiamasoras per jsiurbimo vamzdj. B. Žemějantis pasirbimo vamzdžio nuolydis salygoja oro tarpu susidarym.	A. Pašalinkite to priežastj, patikrindami, ar sandarios jungtgys ir jsiurbimo vamzdis, ir pakartokite parengiamuosi veiksmus. B. Pataiskykite pasirbimo vamzdžio nuolydj.
PROBLEMOS	PATIKRINIMAS (galimos priežastys)	SPRENDIMO BÜDAS
6. Nepakankamas srautas..	A. Užsikimšo jsiurbimo vamzdis. B. Susidëvêjës arba užblokuotas darbo ratas. C. Nepakankamas pasiurbimo vamzdžio skersmuo.	A. Išvalykite jsiurbimo vamzdj. B. Pašalinkite užsikimšimus arba pakeiskite susidëvêjusias dalis. C. Pakeiskite pasiurbimo vamzdj didesnio skersmens vamzdžiu.
7. Siurblys per dažnai jsijungia ir išsijungia.	A. Pažeista plétimosi rezervuaro membrana. B. Pažeista plétimosi rezervuaro membrana.	A. Pasirūpinkite, kad igaliota techniné tarnyba pakeistu membran. B. Pripildykite plétimosi rezervuara, kad slëgis siektu 1,6+-0,2 bar. Žr. 3 lente|.
8. Siurblys dirba triukšmingai ir vibruoja.	A. Patikrinkite ar vamzdžiai ir siurblys stipriai pritvirtinti. B. Jeigu siurblys kavituoja, tai reškia, kad vandens pareikalavimas yra didesnis, nei galimas siurbti. C. Siurblys dirba virš parametrug nurodytug ant gamyklinës siurblio duomenug lenteës.	A. Stipriai pritvirtinkite laisvas deales. B. Sumažinkite pasiurbimo aukštj arba patikrinkite apkrovimo nuostolius. C. Gali būti naudinga apriboti paduodama sraută.

PRIPILDYKITE PLETIMOSI REZERVUARA, KAD SLEGIS SIEKTU XX BAR. ZR. 3 LENTELE

Plétimosi rezervuaro slésis turi buti maždaug 1,6 +- 0,2 bar. Tinkamas slésis nustatomas gamykloje, todél pirma kartapaleidus siurblj nereikia neko daryti.

Norint pripildyi oro, reikalinga oro pompa arba prietaisas padangoms pūsti, rodantis sègj (su manometru).

1. Atsukite apsauginj dangteli.
2. Pridekite oro pompa arba prietaisa padangoms pusti prie plétimosi rezervuaro, puskite ora, kol manometras rodys maždaug 1,6+-0,2 bar.
3. Užsukite apsauginj dangtelj.

12. GARANTIJA

Bet kokios is anksto nasuderintos modifikacijos, atliktos negavus gamintojo leidimo, atleidzia gamintojauo bet kokios atsakom-ybès. Visos atsarginés dalys, naudojamos atliekant taisymo darbus, turi buti originalios, visi priedai gali buti naudojami tik gavus gamintojo leidima, siekiant užtikrinti didžiausia mašinu ir jrenginiú, j kuriuos jmontuojamos šios dalys ir priedai, sauguma.

Siam gaminui galoja teisiné garantija (Europos Bendrijoje 24 mènesius nuo jsigijimo dienos) visiens defektams, atsiradusiems del gamintojo kaltés ar del naudotu medziagú.

Gaminys garantijos laikotarpiu gali buti pakeistas kitu puikiai veikianciu jrenginiu arba nemokamai pataisyas tik tuo atveju, jeigu laikytasi siu salgyu:

gaminys naudotas tinkamai, laikantis instrukcjju, nei pirkéjas, nei tretieji asmenys jo nebandete taisyti;
gaminys pristatytas j pirkimo vieta su pirkimapatvirtinanciais dokumentais (saskaita faktura arba kasos kvitu) in glaustu pastebetos problemos aprasymu.

Sparnuotei ir visoms kitoms nusidevincioms dalims garantija negalioja. Pasinaudiojus garantija, pradinis garantijos laikotarpis jokiu budu nepailgeja.
