D-BOOST 1100/45 - Tryckhöjare TALLAS - Gratis bruksanvisning och manual

Produkttyp	Självsugande tryckhöjningspump
Märke	TALLAS
Modell	D-BOOST 1100/45
Matningsspänning	220-240 V ~ 50 Hz
Nominell ineffekt (P1)	650 W
Nominell uteffekt (P2)	400 W
Märkström	3.11 A
Kondensator	12.5 μF / 450 V
Maxflöde	3000 l/h
Maximal manometrisk höjd	39 m (3.9 bar)
Maximalt arbetstryck	6 bar
Maximalt aspirationsdjup	8 m (mindre än 3 min)
Vätsketemperatur	0 °C till +35 °C
Maximal omgivningstemperatur	+40 °C
Skyddsklass	IP X4
Isolationsklass	F
Tankvolym	18 liter
Anslutning	1" M (DNM GAZ)
Nettovikt	8.64 kg
Bruttovikt	10.84 kg
Kabellängd	1.5 m (typ H07 RNF)
Vätsketyp	Rent vatten, filtrerat regnvatten, filtrerat källvatten, dricksvatten
Användning	Hushållsvattenförsörjning, trädgårdsskötsel, småjordbruk
Underhåll	Rengöring av sugsilen och backventilen
Säkerhet	Termiskt skydd, automatisk avstängning vid överhettning, kör inte torrt

Vanliga frågor - D-BOOST 1100/45 TALLAS

Hur startar man pumpen D-BOOST 1100/45?

Innan start, ta bort locket på det genomskinliga filtret (1) och fyll pumpen helt med cirka 4 liter rent vatten. Stäng locket ordentligt. Anslut pumpen; vattnet bör komma ut efter max 3 minuter. Om vattnet inte kommer ut, upprepa proceduren för att avlägsna luft.

Vad gör jag om motorn inte startar?

Kontrollera de elektriska anslutningarna, matningsspänningen och säkringarna. Om termoskyddet har löst ut, vänta 15-20 minuter tills motorn har svalnat. Om problemet kvarstår, kontakta kundtjänst.

Vad är trycket i expansionskärlet?

Trycket i expansionskärlet bör vara cirka 1,6 ± 0,2 bar. Förladdning görs på fabriken. För att justera, använd en luftpump med manometer via kärlets ventil.

Hur rengör jag sugsilen?

Koppla bort pumpen, öppna avtappningspluggen (6) om sådan finns, skruva loss filterlocket, ta ut filterenheten, skölj patronen under rinnande vatten och rengör silen med en borste. Montera i omvänd ordning.

Kan jag använda pumpen med brunnsvatten?

Ja, pumpen är lämplig för brunnsvatten, förutsatt att det är filtrerat och utan slipande fasta partiklar. Aspirationsdjupet får inte överstiga 8 meter och starten måste ske inom 3 minuter.

Vad gör jag vid frost?

Om pumpen utsätts för temperaturer under 0°C, töm allt vatten för att förhindra att frost spricker plastdelarna. Förvara pumpen på en frostfri plats.

Hur avlägsnar jag luft ur systemet?

För att avlägsna luft, starta pumpen genom att fylla med vatten via filterlocket. Om luftfickor kvarstår, kontrollera att sugledningen har en positiv lutning mot pumpen och att anslutningarna är täta.

Vad är pumpens elförbrukning?

Nominell ineffekt (P1) är 650 W och nominell uteffekt (P2) är 400 W. Märkströmmen är 3,11 A vid 220-240 V.

Hur justerar jag pressostaten?

Pressostaten är fabriksinställd för de flesta användningsområden. Om justering behövs, kontakta din återförsäljare eller en professionell. Ändra inte inställningarna själv utan teknisk kunskap.

Vilka vätskor är lämpliga för denna pump?

Pumpen är konstruerad för rent vatten utan fasta partiklar, filtrerat regnvatten, filtrerat källvatten och dricksvatten. Den är inte lämplig för avloppsvatten, kolväten eller användning i pool med närvaro av personer.

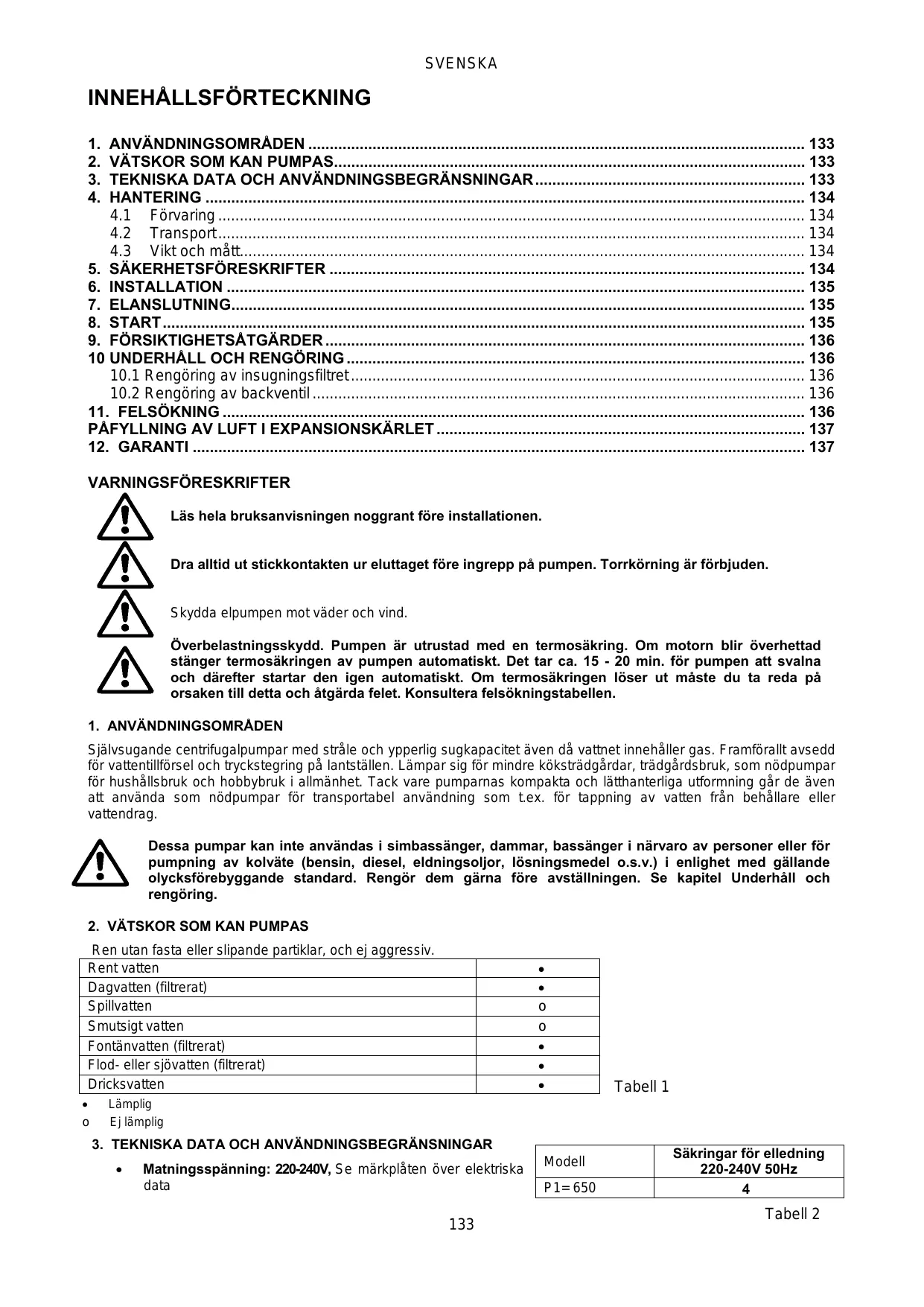

BRUKSANVISNING D-BOOST 1100/45 TALLAS

4.1 Forvaring 134
4.2 Transport 134
4.3 Vikt och matt 134

5.SAKERHETSFORESKRIFTER 134

1. INSTALLATION 135
2. ELANSLUTNING 135
3. START 135
4. FÖRSIKTIGHETSÄTGÄRDER 136

10 UNDERHÄLL OCH RENGÖRING 136

Läs hela bruksanvisingen noggrant före installationen.

Dra alltid ut stickkontakten ur eluttaget före ingrepp på pumpen. Torrkörning ar forbjuden.

Skydda elpumpen mot vader och vind.

Overbelastningssskydd. Pumpen ar utrustad med en termosakring. Om motorn blir overhettad stanger termosakringen av pumpen automatiskt. Det tar ca. 15 - 20 min. for pumpen att svalna och därefter startar den ingen automatiskt. Om termosakringen lser ut maste du ta reda på ansaken till detta och atgärda felet. Konsultera felsökningstabellen.

1. ANVÄNDNINGSOMRÄDEN

Självsugande centrifugalpumper med stråle och ypperlig sugkapacitet även dá vattnet innehäller gas. Framforallt avsedd for vattentillförsel och tryckstegring på lantställen. Lämpar sig für minded köksträdgårdar, trädgårdsbruk, som nödpumper for hushhällsbruk och hobbybruk i allmänhet. Tack vere pumparnas kompakta och lätthanterliga utformning går de även att använda som nödpumper for transportabel användning som t.ex. for tapping av vatten frän behällare eller vattendrag.

Dessa pumpar kan inte användas i simbassänger, dammar, bassänger i narvaro av personer eller for pumping av kolväte (bensin, diesel, eldningsoljor, Lossningsmedel o.s.v.) i enlighet med gällande olycksforebyggande standard. Rengör dem gärna fore avställningen. Se kapitel Underhäll och rengöring.

2. VÄTSKOR SOM KAN PUMPAS

Renutan fasta ellerslipande partiklar,ochejaggressiv.
Tabell 1

Rent vatten	●
Dagvatten (filtrerat)	●
Spillvatten	○
Smutsigt vatten	○
Fontänvatten (filtrerat)	●
Flod- eller sjövatten (filtrerat)	●
Dricksvatten	●

Lamplig
Ej lamplig

3. TEKNISKA DATA OCH ANVÄNDNINGSBegrÄNSNINGAR

Matningssspanning: 220-240V, Se markplaten over elektriska data

Tabell 2

Pumpen klarar inte rörledningarnas vikt. Rörledningarna maste därfor stödjas på annat satt.

4. HANTERING

4.1 Forvaring

Alla pumpar maste forvaras pa en plats som ar overtackt, torr och med sa konstant luftfuktighet som mojligt, som fr vibrationer och damm.Pumparna levereras i sina originaemballage, dar de sca forvaras fram til installationstillfallet.

4.2 Transport

Undvik att utsätta Produkterna for onödiga stötar och kollisioner.

4.3 Vikt och mitt

Klistermarkt på emballaget anger elpumpens totala vikt och mätt.

5. SÄKERHETSFÖRESKRIFTER

Pumparna fãr aldrig transporteras, lyftas eller startas hangandes i natakabeln. Anvand det dartill avsedda handtaget.

• Pumpen fãr aldrig torrköras.

SVENSKA

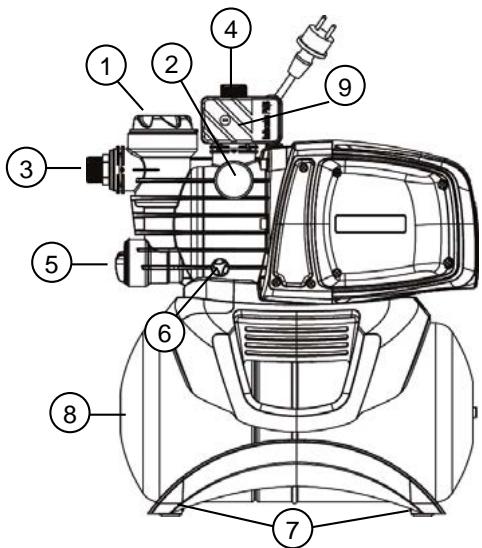

6. INSTALLATION

1 Forfilter
2 Manometer
3 Riktbar koppling på sugsdan
4 Koppling på trycksidan
5 Inbyggd backventil
6 Törningsplugg
7 Vibrationsdãmpande stödfotter av gummi
8 Behçllare på 18 L
9 Flödesvakt

Installera elpumpen på en plats som ar skyddad frán vader och vind och med en omgivningstemperatur på max. 40^ .

Pumpen är utrustad med vibrationsdämpany stödfötter. Vid fast installation gär det att ta bort dem och utföra en forankring vid stödbasen (7).

Undvik att rörledningarna belastar pumpens munstycken (3) och (4). Detta für att undvika deformingar eller skador.

Enligt gällande normör pumpen placeras sā nara pumpvatskan som möjlicht.

Pumpen ske endast installeras horisonteltt.

Rorledningarna fär aldrig ha minde innerdiamet er elpumpens munstycken och munstyckena på sugsidan. Pumpen ar utrustad med filter (1) och backventil (5).

Vid en sughöjd på over 4 meter aller vid langre horisontella sträckor rekommenderas en sugledning med en diameter större an elpumpens inloppsanslutting. För att undvika luftansamlingar i sugledningen börenna placeras latt lutande upp mot elpumpen. Fig.2

Om sugledningen ar tillverkad av gummi erler bjjigt material sha du alltid kontrollera att den ar forstärkt och vakuumsaker for att undvika sammandragningar p.g.a. sugeffekten.

Vid fast installation rekommenderas det att montera en avstängningsventil på bade sug- och trycksidan. Den används for att stanga av ledningen uppstros och/eller nedstroms. Det ar practiskt i samband med underhäll och rengoring ell er de perioder d' pumpen inte används.

Pumpen ar utrustad med vridbara in- utlopp (3 och 4) fort underlatta installationen.

Om det används slangar ske det vid behov användas en rörboj (fig. 1) och trädgårdssatsen som bestär av en rörledning av polyeten och kopplingssatsen med munstycke (medfoljer inte men kan köpas separat).

Om det forekomm er smuts med mycket sma dimensioner rekommenderas det att utover det inbyggda filret (1) anvandaett filter for pumpinloppet som sca monteras pa sugledningen.

• Starta inte motorn ett overdrivet antal ganger per timme. Det rekommenderas a det bestamdaste att inte överskrida 20 starter per timme.

Sugledningens diameter ske vara större an uller like med diametern pa elpumpens munstycke (se tabell 3).

7. ELANSLUTNING

Kontrolera att natspänningen overensstämmer med motrons markplat och att ANLÄGGNINGEN AR ANSLUTEN TILL ETT JORDAT UTTAG. Folj anvisingarna på markplaten och ienna bruksanvisning (tabell 3).

Längden på elpumpens nätkabel bestämmer installationsavständet. Om det kravs en förlängningsladd skau dür fösakra dig om att den ar av samma typ (t.ex. H05 RN-F eller H07 RN-F beroende på installationen). Se tabell.3.

8. START

Starta inte pumpen forrän den har fyllts helt med vätska (ca 4 liter) och vätskan rinner ut frän avluftningspluggen (2).

Om vattnet tar slut sca stickkontakten omedelbart dras ut ur eluttaget sa att pumpen stangs av. Undvik torrkörning.

1. Kontrollera att pumpen ar korrekt fylld innan den startas. Ta bort pafyllningspluggen pa det genomskiniga filtre (1) for hand ell er med det dartill avsedda medfoljande verktyget. Fyll direfter pumpen helt med rent vatten genom det dartill avsedda halet. Oppna samtidigt avluftningspluggen (2) for att avlufta. Detta ar nodvändigt for pumpens korrekta drift och smörning av mekaniska tätningar. Körning av pumpen utan vatten orsakar allvarliga skador pa mekaniken.
2. Päfyllningspluggen ská därefter dras Åt noggrant till stopläget (1) och sö även avluftningspluggen (2).
3. Satt i natakabelns stickkontakt i ett 220-240V eluttag. Observeral Pumpmotorn startar omedelbart och vattnet börjar att rinn ut after max. 3 minuter. Tiden beror på vattennivän i brunnen erller cisternen.
4. Pumpen stannar automatiskt nar max. tryck uppnås. Pumpen startar automatiskt om det används vatten och trycket sjunker under min. tryck. Se tabell 3.

SVENSKA

1. Stäng av pumpen slutgiltigt genom att dra ut nätkabelns stickkontakt ur eluttaget.

Vid problem med fyllning av pumpen upprepar du momentet tills all luft i insuget ar borta.

9. FÖRSIKTIGHETSÄTGÄRDER

FROSTRISK: När pumpen stå oanvänd vid en temperatur under 0 °C År det nödvändigt att försäkra sig om att det inte finns nagot vatten kvar i pumpen som kan skapa sprickor i plastkomponenterna;när vattnet fryser.

Om pumpen används med ämn som har en tendens att ge avlagringar, eller med klorerat vatten, sca pumpen spolas av med en kraftig vattenstråle after användning for att undvika att avlagringar och forhårdnader bildas som kan reducera pumpens prestanda.

10 UNDERHÄLL OCH RENGÖRING

Elpumpen kraver inget underhall vid normal anvanding. Pumpen skal alltid frankopplas fran elttforseln vid alla reparationer och underhall. Forsakra dig om att pumpen har atermonterats fackmannamassigt nar den ske startas om for att inte orsaka sak- och persorskador.

• Frankoppla pumpen fran eltilforseln.
• Töm pumpen genom att stänga slussventilerna uppströms (beroende på modell) och)darefter öppna tömningspluggen (6).
• Skruva loss filterkammarens lock for hand ell er med det dartill avsedda medfoljande tillbehoret.
• Dra ut filterenheten uppifrám.
• Skölj bagaren under rinnande vatten och rengör filtret med en mjuk borste.
• Atermontera filtrret genom att utfornaomenten i omvänd ordning.

Frankoppla pumpen fran eltilforseln.
- Ta bort pluggen på backventilen (5) med det medfoljande tillbehöret.
Ta bort backventilen och rengör den fran ev. smuts.
- Montera delarna i omvänd ordning mot nedmonteringssekvensen.

11. FELSÖKNING

Innan felsökningen pabörjas mäste du koppla bort pumpens elanslutting (dra ut stickkontakten ur eluttaget). Vid skador på elkabeln eller nàgon av pumpens elektriska componenter sca reparations och byten av delar ombesörjas av tillverkaren aller en auktoriserad serviceverkstad aller av en person med likvärdig behörighet. Detta für att undvika risk für skador.

FEL	KONTROLL MÖJLIGA ORSAKER)	ÄTGÄRD
1. Motorn startup inte och ger inget ljud ifrån sig.	A. Kontrolera elansluttingarna.B. Kontrolera att motorn har rätt spänning.C. Kontrolera säkringarna..D. Överhettningskyddet har ev. utlösts.	C. Byt ut dem om de har gätt sönder.D. Vänta ca 20 minuter tills motorn har svalnat. Hitta orsaken och ätgårda den.OBS! Om felet upprepas omedelbart innebär detta att motorn har kortslutits.

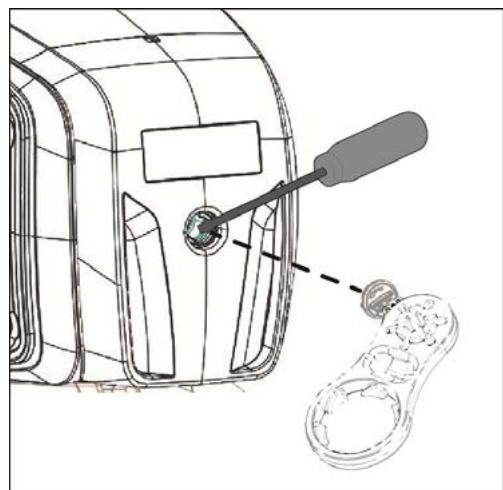

2. Motorn startup inte, men ger ljud ifrån sig.	A. Kontrolera att nätspänningen overensstämmer med värdet på märkplåten.B. Kontrolera att motor och pump inte blockeras av nagot föremål.C. Kontrolera att axeln inte är blockerad.D. Kontrolera kondensatörns tillständ..	B. Eliminera eventuella hinder.C. Skruva loss locket med det medfoljande verktyget och frigör axeln med en skruvmejsel.D. Byt ut kondensatorn.
3. Motorn har svårt att,gå runt.	A. Kontrolera att nätspänningen är korrekt..B. Kontrolera att inga rörliga och fasta delar ligger an mot varandra.	B. Åtgårda felet.
4. Pumpen pumpar inte.	A. Pumpen har inte fyllts enlgit anvisningarna.B. ugledningen har en otillräcklig diameter.C. Backventilen eller filtreär企业发展.	A. Fyll pumpen med vatten och utför fyllningen.Avlufta med avluftningspluggen.B. Byt röret mot ett annat med en större diameter..C. Rengör filtret och, om det inte är tillräckligt, även backventilen.
5. Pumpen fylls inte.	A. Luftinsug genom sugledningen.B. Sugledningen har en felaktig lutting och luftansamlingar bildas.	A. Åtgårda fenomenet genom att kontrolera att kopplingarna och sugledningen är tata. Upprepa fyllningen.B. Korrigera luttingen.
6. Pumpen pumpar otillräcklig.	A. Sugledningen ar igensatt. B. Pumphjulet ar slitet eller tilltäppt. C. Sugledningen har en for liten diameter.	A. Rengör sugledningen. B. Åtgärda tilltäppningen erler byt ut slittna delar. C. Byt röret mot ett annat med större diameter.
7. Pumpen startar och stannar für ota.	A. Expansionskarlets membran ar skadat. B. Expansionskarlets tryck ar für lågt.	A. Membranet sca bytas ut av en auktoriserad serviceverkstad. B. Trycksätt expansionskarlet med upp till 1,6+-0,2 bar. Se tabell 3.
8. Pumpen vibrerar och für oväsen..	A. Kontrollera att pumpen och rören ar ordentligt fastsatta. B. Pumpen fösörker pumpa mer vatten än vad som finns tillgängligt. C. Pumpen arbetar utanfor arbetsområdet angivet på märkpläten.	A. Sätt fast de söla delarna ordentligt. B. Minska suhögjden eller kontrollera effekt Förlusterna. C. Det kan vara nödvändigt att begränsa vattenflodet.

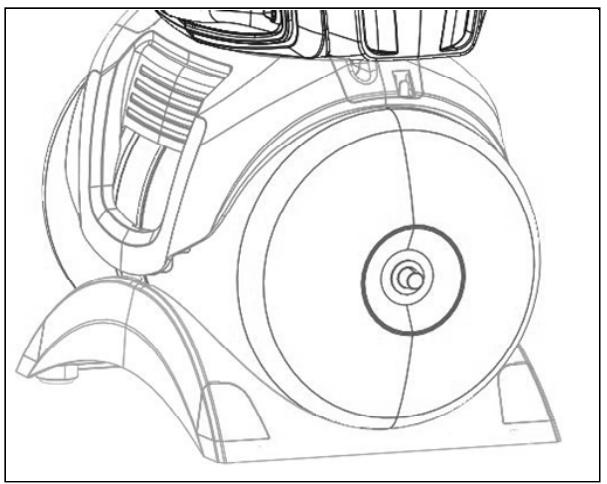

PÄFYLLNING AV LUFT I EXPANSIONSKÄRLET

Trycket i expansionskarlet skara ca 1,6 +-0,2 bar. Det utfors en forbelastning pa fabriken vilket innebar att det inte behover goras nagot vid den forsta starten.

Det kravs en tryckluftspump erer en anordning for pumping av dack med tryckindikator (manometer) for pafyllningen av luft.

1. Skruva loss skyddslocker.
2. Anslut tryckluftspumpen aller anordninger for pumping av dack till expansionskarlets ventil och pumpa in luft tills manometern anger ca 1,6 +0,2 bar.
3. Skruva tillbaka skyddslocker.

12. GARANTI

Alla ej auktorisade andringar befriar tillverkaren fran allt ansvar. Alla reservdalar som anvands vid reparationer maste vara original och alla tilbehör maste godkannas av tillverkaren, sa att de kan garantera maximal sakerhet for de maskiner och anlaggningar där de sca monteras.

Denna produit tacks av en lagstadgad garanti (i europeiska unionen i 24 manader fran inkopsdatumet) avseende smtiga fabrikations- och materialfel.

Produkten som omfattas av garantin kan, på tillverkarens inrådan, antingen bytas ut mot en i perfekt Funktionsskick erler repareras Gratis om foljande villkor ar uppfyllda:

• Produktten har används korrekt och enligt anvisningarna och inga reparationsförsök har utförts av köpen eller tredje man.
• Produktten har lämnts in till inköpsstätle tillsammans med dokumentet som bekräftar köpet (faktura eller kvitto) och en kort beskrivning av det pâttraffade felet.

Rotorn och slitdelarna omfattas inte av garantin. Garantiatgärder frolanger aldrig i nagot fall den ursprungliga garantiperioden.
