INSTRUKCJA OBSŁUGI D-BOOST 1100/45 TALLAS

0. KONSERWACJA I CZYSZCZENIE

10.1 Czyszczenia filtra zasysajacego

10.2 Czyszczenie zaworu zwrotnego NRV

11. WYKRYWANIE USTEREK.....

NAPELNIÉ POWIETRZEM ZBIORNIK WYROWNAWCZY.

PSN s20œoNou OSTRZEZENIA AN Przed przystapieniem do instalowania przeczytaé uwaznie cala dokumentacje. Przed kazda interwencja odtaczyé wtyczke. Unikaé w sposéb kategoryczny funkcjonowania na sucho. Pompa wyposazona jest w termiczne zabezpieczenie przed przecigzeniem. W razie przegrzania silnika, urzadzenie automatycznie wytacza pompe. Czas chtodzenia wynosi mniej wiecej od15 do 20 minut, a nastepnie pompa automatycznie wlacza sie ponownie. Jesli wytacznik przeciazenia zadziatat, konieczna jestidentyfikacja przyczyn przegrzania. Zobacz Rozwigzywanie problemé. AN Nalezy ostaniaé pompe elektryczna od ztych czynnikéw atmosferycznych.

Pompy od$rodkowe samozasysajace strumieniowe, takze z optymalna zdolno$cia ssania w obecnos$ci wody gazowanei. Szczegôlnie wskazane do zasilania w wode i do podnoszenia ciénienia wody w domach wiejskich. Nadajace sie do drobnych gospodarstw warzywniczych i ogrodniczych, w nagtych wypadkach domowych i do innych celéw hobbistycznych. Dzieki kompaktowej i zwrotnej budowie pompy znajduja takze specjalne zastosowania, jako pompy podreczne przenoéne w naglych wypadkach, takich jak, pobieranie wody ze zbiornikéw lub rzek. pompowania weglowodoréw (benzyna, olej gazowy, olej napedowy, rozpuszczalniki, itd.) zgodnie z odnoszacymi sie obowiazujacymi normami przeciwwypadkowymi. Przed odstawieniem na diuzszy czas jest wskazane przystapienie do fazy czyszczenia. Patrz rozdziat “Konserwacja i Czyszczenie”. ( Pompy te nie moga byé uzywane w basenach, stawach, zalewach, w ktérych przebywaja ludzie, lub do

Czysta, bez ciat statych lub abrazyjnych, nieagresywna. Woda czysta Woda deszczowa (filtrowana) . Woda jasna odptywowa o Woda brudna o Woda z fontanny (filtrowana) Woda z rzeki lub jeziora (filtrowana) Woda pitna Q Tabela 1 + Nadajaca sie o Nie nadajaca sie

Model Bezpieczniki topikowe linii + Napiecie zasilania: 220-240V, patrz tabliczka danych 220-240V 50Hz elektrycznych Zwloczne bezpieczniki topikowe li P1=650 4 (wersja 220-240V): wartoéci orientacyjne (Amper) Tabela 2 + Temperatura przechowywania: -10°C +40°C Model P1=650 Dane P1 Nominalny pobér mocy [W] 650 Elektryczne P2[W] 400 Napiecie sieciowe [V] 1-220-240 AC Czestotliwosé sieciowa [Hz] 50 Prad IA] 3.11 Kondensator [uF] 12.5 Kondensator [Vc] 450 Dane Max wydajnoéé [l/h] 3000 Hydrauliczne Max wysokosé tloczenia [m] 39 Max ci$nienie toczenia [bar] 3.9 Max cisnienie [bar] 6 Max gtebokoéé zasysania [m/min] 8m/<3min Zakres Dt. kabla zasilajacego [m] 15 stosowania Typ kabla HO7RNF Stopienñ ochrony silnika IP X4 Klasa izolacji F Zakres temperatury cieczy [°C] wedtug 0, oc EN 60335-2-41 do uzytku domowego °c +35 °C Max wymiar czastek woda czysta Max temperatura otoczenia [°C] +40 °C Waga DNM GAS 1"M Waga Netto/Brutto ok. [kg] 8.64/10.84 Tabela 3 ( Pompa nie moze podtrzymaé ciezaru przewodéw rurowych, ktére musza byé podparte w inny sposéb.

41 Przechowywanie Wszystkie pompy powinny byé przechowywane w miejscu zakrytym, suchym, pozbawionym wibracji i pyéw i z mozliwie stata wilgotnoécia powietrza. Pompy zostaja dostarczone w swoich oryginalnych opakowaniach, w ktérych musza pozostaé az do momentu zainstalowania.

Unikaé narazania produktéw na niepotrzebne wstrzasy i zderzenia.

Na tabliczce naklejonej na opakowaniu jest wskazana ogélna waga elektropompy i jej wymiary.

Pompy nigdy nie powinny byé transportowane, podnoszone lub pracowaé zawieszone uzywajac do tego celu kabel zasilajacy, nalezy postugiwaé sie odpowiednim uchwytem. + Pompa nigdy nie powinna pracowaé na sucho.

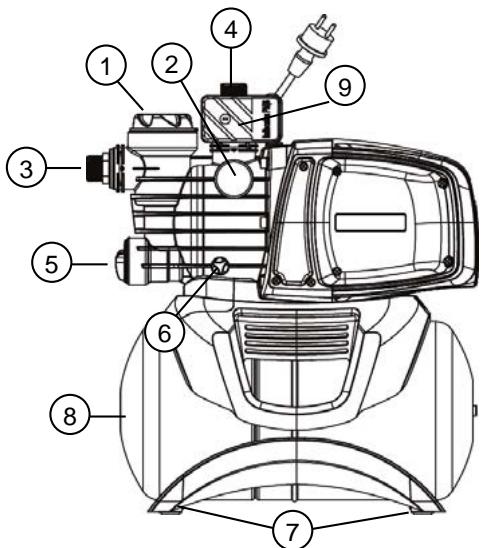

n 1 Filtr wstepny 7 2 Manometr a © 3 Regulowany tacznik ssawny 4 tacznik toczny Fe 5 Wbudowany zawér zwrotny @— A 6 Korek spustowy f 7 Antywibracyjne n62ki gumowe 8 Zbiornik 18 L 9 Flusostat

6 Elektropompa powinna byé zainstalowana w miejscu zabezpieczonym przed zlymi warunkami atmosferycznymi i w temperaturze otoczenia nie przekraczajacej 40°C. Pompa jest wyposazona w n6zki antywibracyjne, ktôre w przypadku instalacji stalych mozna usunaé i przymocowaé pompe do podstawy oparcia (7). Unikaé, aby przewody rurowe przenosity nadmierne naprezenia na wyloty pompy (3) i (4), co mogloby spowodowaé deformacje lub ztamania. u Dobra reguta jest ustawienie pompy jak najblizej cieczy do pompowania. Pompa musi byé zamontowana tylko i wytacznie w pozycji poziomei. Przewody rurowe nie moga nigdy posiadaé wewnetrznej érednicy mniejszej od érednicy otworéw elektropompy i w zasysaniu pompa jest wyposazona w filtr (1) i zawér zwrotny (NRV) (5). Dla gtebokosci ssania powyzej 4 metry lub z licznymi przej$ciami poziomymi zaleca sie zastosowania $rednicy wiekszej od tej wlotu ssania elektropompy. W celu unikniecia tworzenia sie pecherzy powietrza w przewodach ssacych pamietaé o wykonaniu lekkiego nachylenia dodatniego tegoz przewodu ssacego w kierunku elektropompy. Rys.2 Jezeli przewody rurowe beda gumowe lub z materialéw gietkich, kontrolowaé zawsze, jakiego typu jest wzmocnienie odpornoéci na préznie, aby uniknaé zwezenia na skutek zasysania. W przypadku instalacji statej, poleca sie zamontowaé zaw6r zamykajacy zaréwno po stronie ssawnej jak i po stronie tocznej. Umozliwi to zamykanie linii doprowadzajacej i/lub odprowadzajacej uzyteczne do wykonywania wszystkich interwencji konserwacyjnych i czyszczenia lub w czasie okreséw, w ktérych pompa nie bedzie uzywana. Pompa jest wyposazona w wejécie obrotowe, ktére utatwiaja instalowanie. (3) i (4). W przypadku rur gietkich, jezeli konieczne, uzywaé kolanko rys.1 i zestaw ogrodowy ztoZony z przewodéw rurowych z polietylenu PE izestaw ztaczy z lanca, nie dostarczony, lecz do zakupienia oddzielnie. W przypadku brudu o bardzo malych czastkach zaleca sie stosowaé, oprôcz filtra wbudowanego (1), filtr wejécia pompy zamontowany na rurze zasysajace). + Nie narazaé silnika na nadmierna iloéé uruchomieñ na godzine, zaleca sie nie przekraczaé 20 uruchomieñ na godzine. $rednica rury zasysajacej musi byé wieksza lub réwna érednicy otworu elektropompy, patrz Tabela 3.

7. PODHACZENIE ELEKTRYCZNE

Upewnié sie, czy napiecie sieci odpowiada danym na tabliczce silnika do zasilania i czy mozna WYKONAC PRAWIDEOWE UZIEMIENIE. Przestrzegaé wskazania przedstawione na tabliczce technicznej i w niniejszej instrukcji tabela 3. Dlugosé kabla zasilajacego znajdujacego sie w pompie ogranicza odlegtosé instalowania, w przypadku koniecznosci uzycia przedtuzacza upewnié sie, aby byl tego samego typu (np. HO5 RN-F lub H07 RN-F wzaleznoéci od instalacji) patrz tab.3..

VAN Nie uruchamiaé pompy bez catkowitego napelnienia jej ciecza, okoto 4 litréw. W przypadku, gdy wyczerpie sie zaséb wody, natychmiast odtaczyé wtyczke, zgasié pompe. Unikaé pracy na sucho.

1. Przed uruchomieniem kontrolowaé, czy pompa jest poprawnie zalana, napelniajac ja catkowicie czysta woda

poprzez odpowiedni otwér napelniajacy, po wyjeciu przezroczystego korka zalewowego filtra (1), rekami lub odpowiednim narzedziem dostarczonym na wyposazeniu. Otworzyé jednoczesnie takze korek odpowietrzajacy (2),aby spuécié powietrze. Czynno$é ta jest niezbedna w ramach prawidtowego dziatania pompy, aby uszczelnienie mechaniczne bylo dobrze nasmarowane. Dziatanie na sucho powoduje nieodwracalne uszkodzenie uszczelnienia mechanicznego.

2. Korek zalewowy musi byé ponownie doktadnie zakrecony az do koñca (1).

3. Wiaczyé wtyczke kabla zasilajacego do gniazdka pradu elektrycznego 220-240V. Uwaga! Silnik pompy

natychmiast wlaczy sie, woda zacznie wychodzié po maksimum 3 minutach, co bedzie zalezeé od gtebokosci poziomu wody, w zbiorniku lub cysternie.

4. Po osiagnieciu maksymalnego ci$nienia pompa automatycznie wytaczy sie. J ezeli, uzywajac wode, cisnienie

zejdzie ponizej minimalnego ci$nienia pompa wtaczy sie automatycznie. P atrz Tab.3.

5. Abyzgasié definitywnie pompe odtaczyé wtyczke kabla zasilajacego.

À W przypadku probleméw z zalewaniem, powtérzyé operacje dopéki nie wyjdzie wszystko powietrze z zasysania.

9. SRODKI OSTROZNOSCI

NIEBEZPIECZENSTWO MROZU: jezeli pompa bedzie skladowana nieuzywana w temperaturze ponizej 0°C, nalezy upewnié sie, czy nie ma w niej resztek wody, ktére zamarzajac mogtyby spowodowaé pekniecia czesci plastikowych. Jezeli pompa byla uzywana z substancjami, ktére maja tendencje do osadzania sie lub z woda chlorowana, po uzyciu wyplukaé ja silnym strumieniem wody, tak aby uniknaé powstawania osadôw i zakamienienia, ktére powodowatyby zmniejszenia charakterystyk pompy.

10. KONSERWACJA I CZYSZCZENIE

Elektropompa przy normalnej pracy nie wymaga Zadnego rodzaju konserwacji. W kaZdym razie wszystkie interwencje naprawy i konserwacji musza byé wykonywane tylko po uprzednim wylaczeniu pompy z sieci zasilania. Gdy ponownie wlaczy sie pompe upewnié sie, czy zostala zamontowana zgodnie z regulami sztuki, aby nie stwarzaé niebezpieczeñstwa dla rzeczy i osb.

10.1 Czyszczenia filtra zasysajacego 10.2 Czyszczenie zaworu zwrotnego NRV

(Rys. 3) (Rys.4) + _ Wytaczyé zasilanie elektryczne pompy. + Wylaczyé zasilanie elektryczne pompy. + Drenowaé pompe, otwierajac korek + Wyjaé korek z zaworu zwrotnego NRV (5) akcesorium spustowy (6), zamykajac uprzednio zasuwy dostarczonym na wyposazeniu. na wlocie (jezeli obecne). + Zdjaé zawér zwrotny NRV i wyczyécié z zabrudzeñ. + _ Odkrecié pokrywe komory filtra, rekoma lub + Zamontowaé cze$ci w kierunku odwrotnym do specjalnym narzedziem na wyposazeniu. sekwencji demontazu. + Wyciagnaé od géry zespôl filtra. + Wyptukaé kubek pod biezaca woda i wyczyscié filtr miekka szczoteczka,. + Zamontowaé filtr wykonujac operacje w odwrotnym kierunku.

11. WYKRYWANIE USTEREK

Przed podjeciem decyzji o przeprowadzeniu jakichkolwiek napraw, nalezy odtaczyé pompe od zasilania (np. wyjaé wtyczke z gniazdka). Jesli istnieje jakiekolwiek uszkodzenie przewodu zasilajacego lub pompy, wszystkie niezbedne naprawy lub wymiany musza byé wykonywane przez producenta, lub upowaznionego serwisu, lub przez osoby réwnie wykwalifikowane,w celu unikniecia wszelkiego ryzyka. PROBLEMY KONTROLE (mozliwe przyczyny) SRODKI ZARADCZE

1. Sinik nie uruchamia |A. Sprawdzié podtaczenia elektryczne. C. Jezeli przepalone, wymienié je.

sie i nie wydaje |B. Sprawdzié, czy silnik jest zasilany. D. Poczekaé okolo 20 min, Zeby silnik sie hatasu. C. Sprawdzié zabezpieczajace ochtodzit. Sprawdzié przyczyne, ktéra ja bezpieczniki topikowe. spowodowala i usunaé ja. D. Mozliwa interwencja zabezpieczenia |NB. Ewentualne i natychmiastowe termicznego. przywrécenie do pierwotnego stanu moze $wiadczyé o tym, ze silnik jest w zwarciu.

2. Silnik nie uruchamia |A. Upewnié sie, czy napiecie zasilania |B Usunaé zatkania.

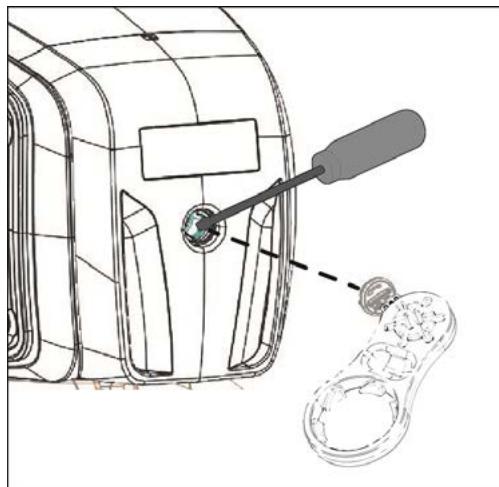

sie, ale wydaje odpowiada temu na tabliczce. C. Stosowaé przyrzad na wyposazeniu, halas. B. Wyszukaé ewentualne zatkania pompy aby odkrecié pokrywke i $rubokretem lub silnika. odblokowaé wat. C. Sprawdzié, czy wat nie jest |D. Wymienié kondensator. zablokowany. . Sprawdzié stan kondensatora.

3. Silnik obraca sie z |A. Sprawdzié, czy napiecie zasilania jest

trudno$cia, wystarczajace. B. Skontrolowaé mozliwe zadrapania B. Zadbaé o usuniecie przyczyn zadrapañ.. pomiedzy czesciami ruchomymi, a czesciami statymi.

4. Pompa nie pracuje. À. Pompa nie jest zalana prawidtowo. A. Napelnié pompe woda ji dokonaé

B. Przewôd ssacy z niewystarczajaca zalania, zwracajac uwage, aby wyszlo $rednica, powietrze odkrecajac korek C. Zawér zwrotny NRV lub filtr zatkane. odpowietrzajacy. B. Wymienié przewéd ssacy na inny o wiekszej $rednicy. C. Wyczyscié filtr i w przypadku, gdyby bylo niewystarczajace, zawôr NRV

5. Pompa nie zalewa |A. Wyczyscié filtr i w przypadku, gdyby |A. Wyeliminowaé zjawisko, kontrolujac

sie. bylo niewystarczajace, zaw6r NRV. szczelno$é potaczeñ ji zasysajace B. Niekorzystne nachylenie przewodu przewody rurowe, powtérzyé operacje ssacego powoduje tworzenie sie zalania. pecherzy powietrza. B. Poprawié nachylenie przewodu ssacego.

6. Pompa nie osiaga |A. Rura zasysajaca jest zatkana. A. Wyczyscié rure zasysajaca.

wystarczajacego B. Wirnik zuzyty lub zatkany. B. Wymienié lub usunaé zanieczyszczenia natezenia przeplywu. |C. Niewystarczajace é$rednica przewodu Z Wirnika. ssacego. C. Wymienié przewéd ssacy na inny o wiekszej $rednicy.

7. Pompa wlacza sie i [ A. Membrana zbiornika wyréwnawczego |A. Wymienié membrane przez

wylacza za czesto. uszkodzona. autoryzowanego technika serwisu. B. Cisnienie zbiornika wyréwnawczego za |B. Napelnié zbiornik wyréwnawczy, do niskie. osiagniecia 1.6 +-0.2 bar. Patrz Tab.3.

8. Pompa wibruje przy |A. Sprawdzié, czy pompa i przewody sa |A. Zablokowaé lepiej poluzowane czesci.

hatasliwym dziataniu. dobrze przymocowane. B. Pompa kawituje, tz. wykazuje wieksze |B. Zmniejszyé wysoko$é ssania i zapotrzepowanie wody od tego co skontrolowaé straty ci$nienia. zdota przepompowaé. C. Pompa pracuje powyze) wartoéci |C. Mozna sprébowaé ograniczyé natezenie podanych na tabliczce. przeptywu po stronie tocznej.

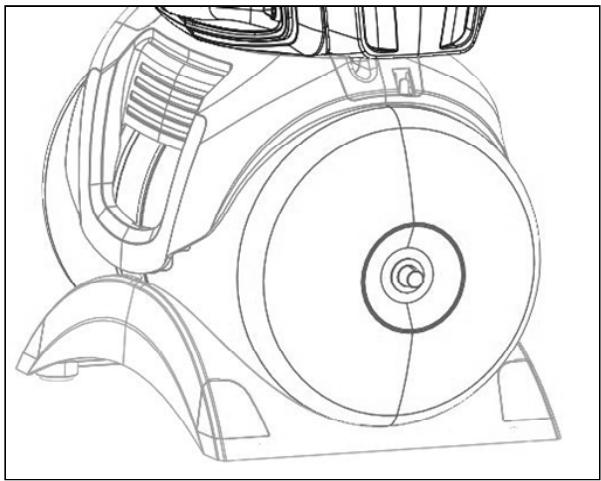

NAPELNIC POWIETRZEM ZBIORNIK WYRÔWNAWCZY

Ciénienie w zbiorniku wyréwnawczym musi byé okoto 1.6 +-0.2 bar. Zostaje on fabrycznie wstepnie napelniony, a wiec przy rozruchu nie jest konieczne wykonanie Zadnej operaciji. Aby napelnié powietrzem jest konieczna pompa powietrzna lub przyrzad do pompowania opon z wskaZnikiem cisnienia (manometr).

1. Odkrecié pokrywe ochronna

2. Dotaczyé do zaworu zbiornika wyréwnawczego pompe powietrzna lub przyrzad do pompowania opon, pompowaé

powietrze dopéki manometr nie wskaze okolo 1.6 +-0.2 bar.

Jakakolwiek modyfikacja nie upowazniona uprzednio, zwalnia konstruktora od jakiegokolwiek rodzaju odpowiedzialnosci. Wszystkie cze$ci zamienne uzyte do napraw musza byé oryginalne i wszystkie akcesoria musza byé upowaznione przez konstruktora, tak, aby méc zapewnié maksymalne bezpieczeñstwo maszyn i urzadzen, na ktérych moga byé one zamontowane. Ten produkt objety jest gwarancja ustawowa (w Unii Europejskiej trwajaca 24 miesiace poczawszy od daty zakupu) odnoszaca sie do wszystkich defektéw wynikajacych z wad fabrycznych lub zastosowanych materiatéw. Produkt objety gwarancja bedzie môgt, wedtug uznania, albo byé wymieniony na inny o doskonatym stanie funkcjonowania lub naprawiony bezptatnie, jezeli beda przestrzegane nastepujace warunki: + Produkt by} uzywany w sposéb poprawny i zgodnie z instrukcjami i nie byla wykonana préba naprawy przez nabywce lub osoby trzecia. + Produkt zostanie dostarczony do punktu nabycia, zataczajac dokument potwierdzajacy kupno (faktura lub paragon fiskalny ) i krôtki opis zauwazonego problemu Wirnik i czeéci podatne na zuzycie, nie podlegaja gwarancji. Interwencja gwarancyjna w Zaden sposéb nie przedtuza okresu poczatkowego.
