GEBRUIKSAANWIJZING D-BOOST 1100/45 TALLAS

Après l'intervention de la protection thermique, il faut absolument en identifierla cause et l'éliminer. Consulter la section Recherche des Pannes.

1. APPLICATIONS Pompes centrifuges auto-amorçantes à jet avec une excellente capacité d'aspiration même en présence de bulles d'air.

Particulièrement indiquées pour l'alimentation hydrique et le petit domestiqu.e Appropriées pour la petite agriculture

et les applications de jardinage, les urgences domestiques et les loisirs en général. En domestique , elles peuvent servir

à l'alimentation d'un WC ou d'une machine à laver le linge pèa rtir d'un puits , d'une source ou d'une citerne d'eau dpel uie. Pompes automatisées et équipées de réservoirs à diaphragme brevetés limitant les besoins de maintenance.

personnes, ou pour le pompage d'hydrocarbures (essence, gazole, huiles combustibles, solvants, etc.) conformément aux normes de prévention des accidents en vigueur en la matière. Avant de les ranger, il faut prévoir une étape de nettoyage. Voir chapitre « Entretien et Nettoyage ».

( Ces pompes ne peuvent pas être utilisées dans des piscines, étangs, bassins en présence de

2. LIQUIDES POMPABLES Propre sans corps solide ou abrasif, sans calcaire ou minéralisation excessive

Eaux fraîches . La plaque adhésive placée sur l'emballage indique le poids total de l'électropompe et ses dimensions.

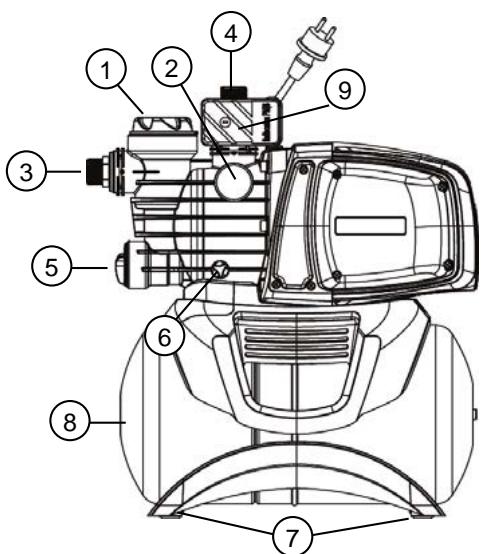

Éviter que les tuyauteries transmettent des efforts excessifs aux raccords de la pompe (3) et (4), pour éviter les déformations ou les ruptures

Il est toujours conseillé de positionner la pompe le plus près possible du

La pompe doit être installée exclusivement en position horizontale.

Les tuyauteries ne doivent jamais avoir un diamètre interne inférieur à celui des raccords de l'électropompe. En

aspiration, la pompe est équipée d'un filtre (1) et d'un clapet anti-retour (5)

Pour des profondeurs d'aspiration dépassant les quatre mètres ou avec de longs parcours à l'horizontale, il est conseillé

d'utiliser un tuyau d'aspiration d'un diamètre supérieur à celui du raccord d'aspiration de l'électropompe. Pour éviter la

formation de poches d'air dans le tuyau d'aspiration, prévoir une légère pente positive du tuyau d'aspiration vers

l'électropompe. Fig.2

Pour une installation fixe, il est recommandé de monter une vanne de fermeture aussi bien sur le côté de l'aspiration que

sur le côté de refoulement. Cela permet de fermer la ligne en amont et/ou en aval de la pompe utile pour toutes les

interventions d'entretien et de nettoyage ou pour les périodes pendant lesquelles la pompe n'est pas utilisée. La vanne

placée au refoulement permettra en outre d'assurer la coupure de la pompe ou son redémarrage selon la consommation

d'eau. La pompe est équipée d'une entrée rotative pour faciliter l'installation (3) et (4).

+ Ne pas soumettre le moteur à un nombre de démarrages/heure excessif ; il est fortement conseillé de ne pas dépasser les 20 démarrages/heure.

Le diamètre du tuyau d'aspiration doit être supérieur ou égal au diamètre de la bouche de l'électropompe, voir Tableau 3.

7. BRANCHEMENT ÉLECTRIQUE S'assurer que la tension de secteur correspond à celle de la plaque du moteur à alimenter et qu'il est possible

D'EFFECTUER UNE MISE À LA TERRE EFFICACE. Respecter les indications présentes sur la plaque technique et dans le tableau 3 de ce manuel.

La longueur du câble d'alimentation présente sur la pompe limite la distance d'installation ; en cas de besoin de rallonge, assurez-vous qu'elle soit du même type (par ex.H05 RN-F ou H07 RN-F en fonction de l'installation) voir tab.3

8. DÉMARRAGE VAN Ne pas démarrer la pompe sans l'avoir entièrement remplie d'eau, environ 4 litres.

Si l'eau devait s'épuiser, débrancher immédiatement la fiche, en éteignant la pompe. Éviter le fonctionnement à sec.

1. Avant le démarrage, contrôler que la pompe soit normalement amorcée, en procédant à son remplissage total, avec de l'eau propre, par l'intermédiaire du bouchon de chargement du filtre transparent (1) (à ouvrir

à la main ou avec la clé fournie ). Cette opération est fondamentale pour le parfait fonctionnement de la pompe et indispensable pour que le joint d'étanchéité mécanique soit bien lubrifié.

Le fonctionnement à sec provoque des dommages irréversibles au joint d'étanchéité mécanique et à la turbine, non couverts par la garantie.

Le bouchon de remplissage devra ensuite être refermé soigneusement à fond (1).

Insérer la fiche du câble d'alimentation dans une prise de courant à 220-240V. Attention ! Le moteur de la pompe démarrera immédiatement, l'eau commencera à sortir après un temps maximum de 3 minutes, qui dépendra de la profondeur du niveau de l'eau dans le puits ou la citerne.

+ Dévisser le bouchon du filtre à la main o u éventuelles saletés. avec la clé fournie + Remonter le clapet en effectuant les opérations en + _ Extraire depuis le haut l'unité du filtre. sens inverse.

+ Rincer la cartouche sous l'eau courante et nettoyer le tamis filtrant avec une brosse souple.

+ Remonter le filtre en effectuant les opérations en sens inverse.

11. RECHERCHE PANNES Avant de commencer la recherche des pannes, il faut interrompre l’alimentation électrique de la pompe (retirer la fiche de la prise). Si le câble d’alimentation ou un composant électrique quelconque de la pompe sont abîmés, la réparation ou le remplacement de la pièce doivent être effectués par le

Constructeur ou par son service après-vente, ou bien par une personne ayant une qualification équivalente de manière à prévenir tout risque.

INCONVENIENTS VERIFICATION (causes possibles) REMEDES

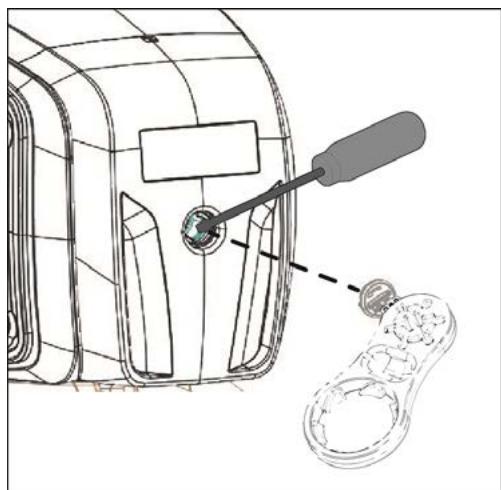

1 Le moteur ne |A. Vérifier les connexions électriques. C. S'ils sont grillés, les remplacer. démarre pas et ne |B. Vérifier que le moteur est sous tension. D. Attendre environ 20 minutes que le fait pas de bruit. C. Vérifier les fusibles de protection. moteur se soit refroidi. Vérifier la cause D. Intervention possible de protection et l'éliminer. thermique. N.B.: la répétition immédiate éventuelle du problème signifie que le moteur est en court-circuit. 2. Le moteur ne |A. S'assurer que la tension du secteur démarre pas mais correspond à celle de la plaque. fait du bruit. B. Rechercher les raisons possibles d'un |B. Eliminer les obstructions blocage de la pompe ou du moteur. C. Vérifier que l'arbre ne soit pas bloqué. C. Agir avec la cléfournie pour dévisser le capuchon etavec un tournev is débloquer l'arbre. (voir page suivante) D. Vérifier l'état du condensateur. D. Remplacer le condensateur. 3. La pompe tourne |A. S'assurer que la tension d'alimentation avec difficulté est suffisante.

B. Vérifier les frottements entre parties |B. Eliminer la cause du frottement. mobiles et parties fixes.

5. La pompe ne |A. Aspiration d'air à travers le tuyau |A. Éliminer le phénomène, en contrôlant s'amorce pas. d'aspiration. l'étanchéité des branchements et la tuyauterie d'aspiration, et répéter l'opération d'amorçage. B. La pente négative du tuyau d'aspiration |B. Corriger l'inclinaison du tuyau favorise la formation de poches d'air. d'aspiration. 6. La pompe refoule à |A. Le tuyau d'aspiration est obstrué. A. Nettoyer le tuyau d'aspiration. un débit insuffisant. B. La roue est usée où bouchée, où le |B. Eliminer les obstructions et remplacer filtre est colmaté les pièces usées. C. Remplacer le tuyau avec un autre de C. Tuyau d'aspiration avec diamètre diamètre supérieur. insuffisant. 7. La pompe s'active et [ A. Membrane du vase d'expansion |A. Faire remplacer le réservoir pa rle se désactive trop endommagée. service technique autorisé. souvent. B. La pression du vase d'expansion est B. Charger le vase d'expansion, jusqu'à trop basse une charge de 1.6 +0.2bars. Voir C. Le réglage usine pressostat ne convient Tab.3. pas C. Faire modifier le réglage. 8. La pompe vibre et a |A. Vérifier que la pompe et les tuyaux sont |A. Fixer avec plus de soin les parties un fonctionnement bien fixés. desserrées. bruyant. B. Il y a cavitation dans la pompe, c'est-à- |B. Réduire la hauteur d'aspiration ou dire que la demande d'eau dépasse ce contrôler les pertes de charge. que la pompe parvient à pomper. C. La pompe fonctionne au-delà des |C. Il peut être utile de limiter le débit en limites indiquées sur la plaque. refoulement.

REMPLIR D'AIR LE VASE D'EXPANSION La pression dans le vase d'expansion doit être d'environ 1,6 + 0,2 bars. Une précharge est effectuée en usine donc au premier démarrage, aucune opération n'est nécessaire.

Pour le remplissage de l'air, il faut une pompe à air ou un dispositif pour le gonflage de pneumatiques avec indicateur de pression (manomètre).

1. Desserrer le couvercle de protection

2. Appliquer la pompe à air ou le dispositif de gonflage pour pneumatiques à la valve du vase d'expansion, ajuster l'air jusqu'à ce que le manomètre indique environ 1,6 +0,2 bar.

3. Replacer le couvercle de protection.

Ce produit est couvert par une garantie légale (dans la Communauté européenne pendant 24 mois à partir de la date d'achat) concernant tous les défauts imputables à des vices de fabrication ou de matériau utilisé. Le produit en garantie pourra être, à discrétion, soit remplacé par un nouveau en parfait état de fonctionnement ou réparé gratuitement si les conditions suivantes sont observes: + Le produit a été utilisé correctement et conformément aux instructions et qu'aucune tentative de réparation n'ait été effectuée par l'acheteur ou par des tiers + Le produit a été remis au point de vente d'achat, avec la documentation qui atteste l'achat (facture ou ticket fiscal) et une brève description du problème rencontré. La roue et les pièces sujettes à l'usure ne sont pas concernées par la garantie. L'intervention sous garantie n'étend en aucun cas la durée initiale.

C. Tuberias de aspiracién con diémetro |C. Sustituir la tuberia con una de mayor insuficiente. diémetro

7. La bomba se activa y |A. La membrana del vaso de expansién |A. Haga sustituir la membrana por el desactiva muy à esté averiada servicio técnico autorizado menudo B. La presién del vaso de expansién es |B. Llene el vaso de expansién con una muy baja. carga de hasta 1,6 +-0,2 bar. Véase la Tab.3. 8. La bomba vibra y |A. Verificar que la bomba y las tuberfas |A. Fijar bien las partes flojas. funciona haciendo estän bien sujetadas. ruido. B. La bomba cavita, es decir, se le require |B. Recucir la altura de aspiracién o mäs agua de la que puede bombear. controlar las pérdidas de carga. C. La bomba trabaja sobrepasando los |C. Pueda ser ütil limitar el caudal de
