MANUALE UTENTE D-BOOST 1100/45 TALLAS

42 Trasporto 43 Peso e dimensioni. . AVVERTENZE... . INSTALLAZIONE . ALLACCIAMENTO ELETTRICO . AVVIAMENTO... . PRECAUZIONI..

0. MANUTENZIONE E PULIZIA

10.1 Pulizia del filtro di aspirazione

10.2 Pulizia della NRV.

RIEMPIRE D’ARIA IL VASO D’ESPANSIONE.

PSN s20œoNou © © © © © © © © © © HN I 1 1 NN © © AVVERTENZE AN Prima di procedere all’installazione leggere attentamente tutta la documentazione: Prima di ogni intervento staccare la spina. Evitare nel modo più assoluto il funzionamento a secco. AN Proteggere l'elettropompa dalle intemperie Protezione da sovraccarico. La pompa è dotata di un salvamotore termico. In caso di eventuale surriscaldamento del motore, il salvamotore spegne la pompa automaticamente. Il tempo di raffreddamento è di circa 15-20 min. dopo di che la pompa si riaccende automaticamente. Dopo l'intervento del salvamotore è assolutamente necessario ricercarne la causa ed eliminarla. Con- sultate Ricerca Guasti.

Pompe centrifughe autoadescanti a getto con ottima capacità di aspirazione anche in presenza di acqua gassata. Particolarmente indicata per alimentazione idrica e pressurizzazione di casolari. Idonee per piccola agricoltura di orti e giardinaggio, emergenze domestiche ed hobbistica in genere. Grazie alla forma compatta e maneggevole trovano anche particolari applicazioni come pompe portatili per casi di emergenza quali, prelievo d'acqua da serbatoi o fiumi bacini con presenza di persone, e o Queste pompe non possono essere utilizzate in piscine, stagni. per il pompaggi idrocarburi (benzina, gasolio, oli combustibili, solventi, ecc.) secondo le norme antinfortunistiche vigenti in materia. Prima di riporle sarebbe buona norma prevedere una fase di pulizia. Vedi capitolo “Manutenzione e Pulizia”.

2. LIQUIDI POMPABILI

Pulito, senza corpi solidi o abrasivi, non aggressivo Acque fresche Acqua piovana (filtrata) . Acque chiare di rifiuto o Acque sporche 0 Acqua di fontana (filtrata) Acqua di fiume o lago (filtrata) Acqua potabile . Tabella 1 + Adato o Non adatto

3. DATI TECNICI E LIMITAZIONI D'USO

Modello Fusibili di linea + Tensione di alimentazione: 220-240V, vedi targhetta dati 220-240V 50Hz elettrici = z

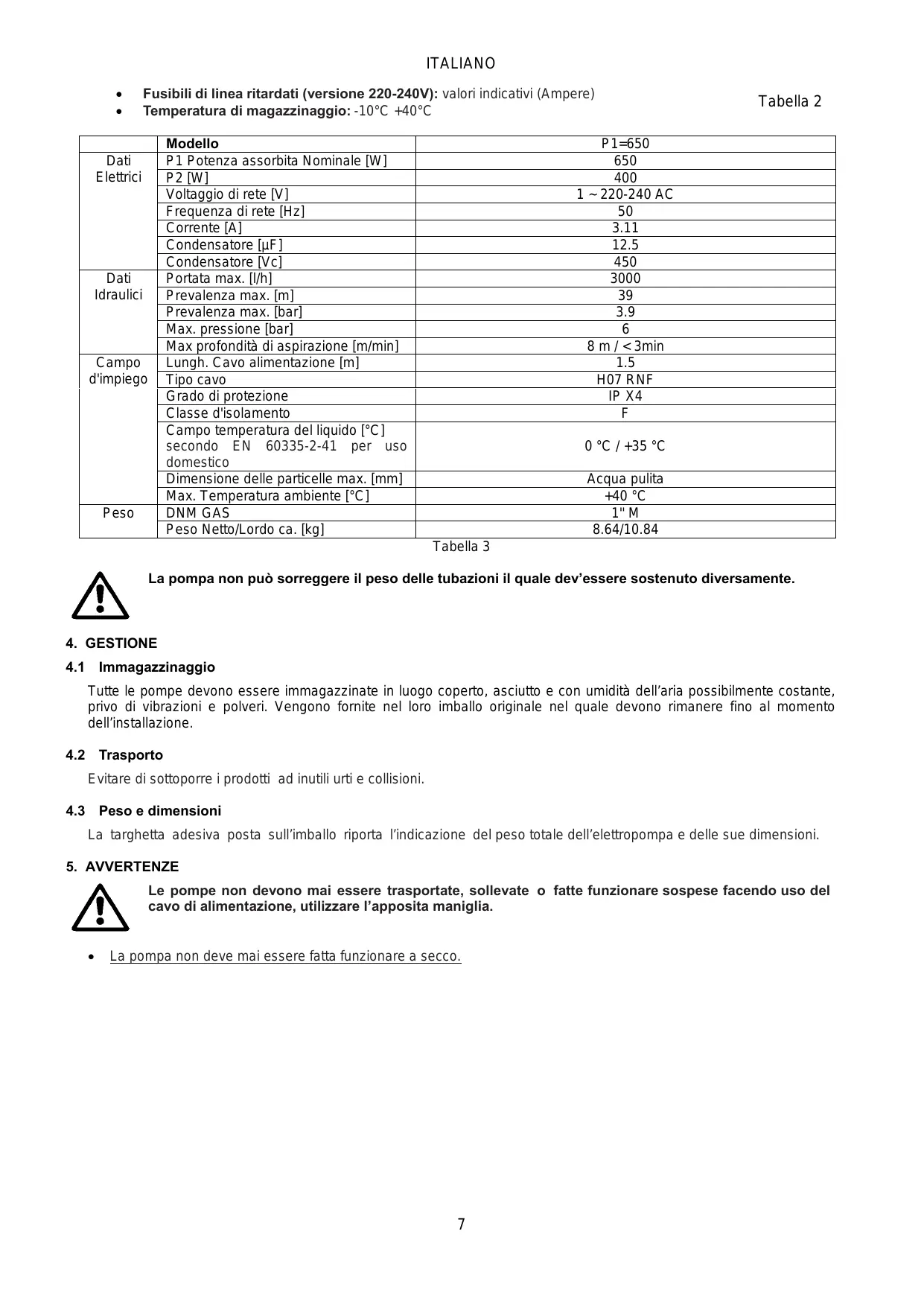

+ Fusibili di linea ritardati (versione 220-240V): valori indicativi (Ampere) ITALIANO + Temperatura di magazzinaggio: -10°C +40°C Tabella 2 Modello P1=650 Dati P1 Potenza assorbita Nominale [W] 650 Elettrici | P2[W] 400 Voltaggio di rete [V] 1-—220-240 AC Frequenza di rete [Hz] 50 Corrente [A] 3.11 Condensatore [UF] 12.5 Condensatore [Vc] 450 Dati Portata max. [l/h] 3000 Idraulici | Prevalenza max. [m] 39 Prevalenza max. [bar] 3.9 Max. pressione [bar] 6 Max profondità di aspirazione [m/min] 8m/<3min Campo Lungh. Cavo alimentazione [m] 15 d'impiego | Tipo cavo HO7 RNF Grado di protezione IP X4 Classe d'isolamento F Campo temperatura del liquido [°C] secondo EN 60335-2-41 per uso 0 °C / +35 °C domestico Dimensione delle particelle max. [mm] Acqua pulita Max. Temperatura ambiente [°C] +40 °C Peso DNM GAS 1"M Peso Netto/Lordo ca. [kg] 8.64/10.84 Tabella 3 ( La pompa non pu sorreggere il peso delle tubazioni il quale dev’essere sostenuto diversamente.

41 Immagazzinaggio Tutte le pompe devono essere immagazzinate in luogo coperto, asciutto e con umidità dell'aria possibilmente costante, privo di vibrazioni e polveri. Vengono fornite nel loro imballo originale nel quale devono rimanere fino al momento dell'installazione.

Evitare di sottoporre i prodotti ad inutili urti e collisioni. 43 Peso e dimensioni La targhetta adesiva posta sull'imballo riporta l'indicazione del peso totale dell'elettropompa e delle sue dimensioni.

Le pompe non devono mai essere trasportate, sollevate o fatte funzionare sospese facendo uso del cavo di alimentazione, util ia. zare l’apposita mani: + La pompa non deve mai essere fatta funzionare a secco.

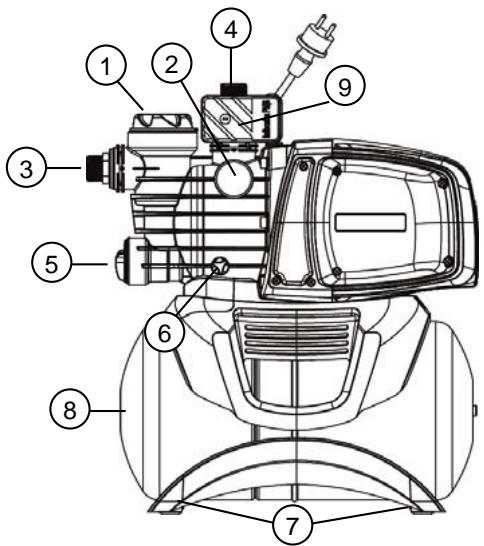

n 1 Prefiltro 7 2 Manometro a © 3 Connessione d’aspirazione orientabile 4 Connessione di mandata 5 Valvola di non ritorno integrata On { 6 Tappo di scarico LL f 7 Piedini in gomma antivibranti © _ 8 Serbatoio da 18 |. 9 Flussostato 6 L'elettropompa deve essere installata in un luogo, protetto dalle intemperie e con una temperatura ambiente non superiore a 40°C La pompa e’ dotata di piedini antivibranti, ma nel caso di installazioni fisse e” possibile rimuoverli e prevedere un ancoraggio alla base d'appoggio (7). Evitare che le tubazioni trasmettano sforzi eccessivi alle bocche della pompa (3) e (4), per non creare deformazioni o rotture. È sempre buona norma posizionare la pompa il più vicino possibile al liquido da pompare. La pompa deve essere installata esclusivamente in posizione orizzontale. Le tubazioni non devono mai essere di diametro interno inferiore a quello delle bocche dell'elettropompa e in aspirazione, la pompa e’ dotata di filtro (1) e valvola di Non ritorno (NRV) (5). Per profondità di aspirazione oltre i quattro metri o con notevoli percorsi in orizzontale, à consigliabile l'impiego di un tubo di aspirazione di diametro maggiore di quello della bocca aspirante dell'elettropompa. Per evitare il formarsi di sacche d'aria nel tubo di aspirazione, prevedere una leggera pendenza positiva del tubo di aspirazione verso l'elettropompa. Fig.2 Se la tubazione aspirante fosse in gomma o in materiale flessibile, controllare sempre che sia del tipo rinforzato resistente al vuoto per evitare restringimenti per effetto dell'aspirazione. In caso di installazione fissa, si raccomanda di montare una valvola di chiusura sia sul lato aspirazione che sul lato mandata. Questo permette di chiudere la linea à monte e/o a valle della pompa utile per tutti gli interventi di manutenzione e pulizia o per i periodi in cui la pompa non viene usata. La pompa e' dotata di ingresso rotante per facilitare l'installazione. (3) e (4) Nel caso di tubi flessibili, se necessario, utilizzare una curva fig.1 e il kit di giadinaggio composto da tubazione in PE e kit raccordi con lancia, non forniti ma acquistabili separatamente. In presenza di sporcizia di piccolissime dimensioni si consiglia di utilizzare, oltre al filtro integrato (1), un filtro ingresso pompa montato sul tubo di aspirazione. +__ Non sottoporre il motore ad eccessivi avviamenti/ora, e’ strettamente consigliato non superare i 20 avviamenti/ora. Il diametro del tubo aspirante deve essere maggiore o uguale al diametro della bocca dell’elettropompa, vedi Tabella 3.

7. ALLACCIAMENTO ELETTRICO

Assicurarsi che la tensione di rete corrisponda a quella di targa del motore da alimentare e che sia possibile eseguire un buon collegamento di terra. Attenersi alle indicazioni riportate in targhetta tecnica e in questo manuale tabella 3. La lunghezza del cavo di alimentazione presente sulla pompa limita la distanza d’installazione, nel caso si necessiti di una prolunga assicurarsi sia dello stesso tipo (es.H05 RN-F o H07 RN-F à seconda dell'installazione) vedi tab.3.

VAN Non avviare la pompa senza averla totalmente riempita di liquido, circa 4 litri. Nel caso si esaurisca la risorsa idrica, staccare immediatamente la spina, spegnendo la pompa. Evitare il funzionamento a secco.

1. Prima dell'aviamento controllare che la pompa sia regolarmente adescata, provvedendo al suo totale

riempimento, con acqua pulita, attraverso l'apposito foro, dopo aver rimosso il tappo di carico del filtro trasparente (1), con le mani o con l'apposito strumento fornito in dotazione. Questa operazione risulta fondamentale per il perfetto funzionamento della pompa, indispensabile perché la tenuta meccanica risulti ben lubrificata. Il funzionamento a secco provoca danni irreparabili alla tenuta meccanica.

2. Iltappo di carico dovrà poi essere riavvitato accuratamente fino allo stop (1).

3. Inserire la spina del cavo di alimentazione in una presa di corrente a 220-240V. Attenzionel || motore della

pompa si avvierà immediatamente, l'acqua inizierà ad uscire dopo un tempo massimo di 3 minuti, che dipenderà dalla profondità del livello dell'acqua, nel pozzo o cisterna.

4. Al raggiungimento della pressione massima la pompa si disattiva automaticamente. Se, utilizzando acqua, la

pressione scende sotto la pressione minima la pompa si attiva automaticamente. Vedi Tab.3.

5. Per spegnere definitivamente la pompa staccare la spina del cavo di alimentazione.

completamente eliminata. À In caso di problemi di adescamento, ripetere l'operazione fino a quando tutta l'aria nell'aspirazione viene

PERICOLO DI GELO: quando la pompa rimane inattiva a temperatura inferiore a 0°C, à necessario assicurarsi che non ci siano residui d'acqua che ghiacciando possano creare incrinature delle parti plastiche. Se la pompa è stata utilizzata con sostanze che tendono a depositarsi, o con acqua clorata risciacquare dopo l'uso, con un potente getto d'acqua in modo da evitare il formarsi di depositi od incrostazioni che tenderebbero a ridurre le caratteristiche della pompa.

10. MANUTENZIONE E PULIZIA

L'elettropompa nel funzionamento normale non richiede alcun tipo di manutenzione. In ogni caso tutti gli interventi di riparazione e manutenzione si devono effettuare solo dopo aver scollegato la pompa dalla rete di alimentazione. Quando si fa ripartire la pompa, assicurarsi che sia stata rimontata a regola d'arte, per non creare pericolo a cose e persone.

10.1 Pulizia del filtro di aspirazione

(Fig.3) (Fig.4) . _ Disinserire l'alimentazione elettrica della pompa. . < Far drenare la pompa, aprendo il tappo di . scarico (6), avendo prima chiuso le saracinesche à monte (se presenti) . + Svitare il coperchio della camera del filtro, con le mani o con l’apposito accessorio in . dotazione + Estrarre dall'alto l'unità di filtro + Sciacquare il bicchiere sotto l'acqua corrente e pulire il filtro con una spazzola morbida. *_ Rimontare il filtro eseguendo le operazioni in senso inverso.

10.2 Pulizia della NRV

Disinserire l'alimentazione elettrica della pompa. Rimuovere il tappo della NRV (5) con l'eccessorio fornito in dotazione Togliere la valvola di ritegno NRV e pulirla da eventuale sporcizia. Assemblare le parti in senso opposto alla sequenza di smontaggio. Prima di iniziare la ricerca guasti à necessario interrompere il collegamento elettrico della pompa (togliere la spina dalla presa). Se il cavo di alimentazione o la pompa in qualsiasi sua parte elettrica à danneggjiata l’intervento di riparazione o sostituzione deve essere eseguito dal Costruttore o dal suo servizio di assistenza tecnica o da una persona con qualifica equivalente in modo da prevenire ogni INCONVENIENTI JERPONE (possibili cause) RIMEDI 1 Il motore non parte . Verificare le connessioni elettriche. C. Se bruciati sostituirli. ostruiti e non genera ÿ Verificare che il motore sia sotto |D. Attendere ca 20 min affinche’ ci sia il rumori. tensione. raffreddamento del motore. Verificare la C. Verificare i fusibili di protezione causa che l'ha determinato ed D. Possibile intervento protezione termica eliminarla. N.B.: l'eventuale immediato ripetersi del guasto significa che il motore è in corto circuito

2. Il motore non parte |A. Assicurarsi che la tensione di rete |C. Rimuovere le ostruzioni

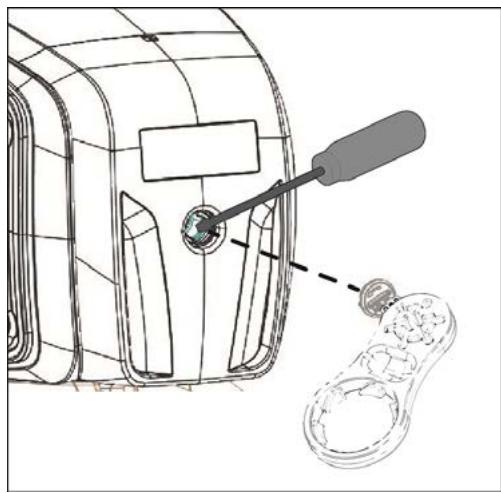

ma genera rumori. corrisponda a quella di targa. D. Agire con lo strumento in dotazione per B. Ricercare possibili ostruzioni della sbloccare l'albero pompa o del motore. E. Sostituire il condensatore. C. Verificare che l'albero non sia bloccato. D. Verificare lo stato del condensatore.

3. Il motore gira con |A. Assicurarsi che la tensione di

difficoltà alimentazione non sia insufficiente. B. Verificare possibili raschiamenti tra parti |B. Provvedere ad eliminare le cause del mobili e fisse. raschiamento.

4. La pompa non |A. La pompa non è stata adescata |A. Riempire d'acqua la pompa, ed

eroga. correttamente. effettuare l'adescamento, prestando B. Tubo di aspirazione con diametro attenzione a far uscire l'aria svitando il insufficiente. tappo di sfiato C. Valvola di non ritomo NRV o filtro |B. Sostituire il tubo con uno di diametro maggiore C. Ripulire il filtro e nel caso non sia sufficiente la NRV.

ITALIANO INCONVENIENTI VERIFICHE (possibili cause) RIMEDI

5. La pompa non |A. Aspirazione d'aria attraverso il tubo di |A. Eliminare il fenomeno, controllando la

adesca aspirazione. tenuta delle connessioni e la tubazione B. La pendenza negativa del tubo di di aspirazione, e ripetere l'operazione di aspirazione favorisce la formazione di adescamento. sacche d'aria. B. Correggere l'inclinazione del tubo di aspirazione.

6. La pompa eroga una |A. Il tubo di aspirazione e’ ostruito A. Ripulire il tubo di aspirazione.

portata insufficiente B. La girante è usurata o ostruita. B. Rimuovere le ostruzioni o sostituire i C. Tubazione di aspirazione con diametro particolari usurati insufficiente. C. Sostituire la tubazione con una di diametro maggiore.

7. La pompa si attiva e |A. Membrana del vaso d'espansione |A. Far sostituire la membrana dal servzio

disattiva troppo danneggiata tecnico autorizzato. spesso B. La pressione del vaso d'espansione e’ |B. Caricare il vaso d'espansione, fino ad troppo bassa una carica di 1.6 +-0.2 bar. Vedi Tab.3.

8. La pompa vibra con |A. Verificare che la pompa e le tubazioni |A. Fissare con maggiore cura le parti

funzionamento siano ben fissate. allentate. rumoroso. B. La pompa cavita, cioè ha una richiesta B. Ridurre l'altezza di aspirazione o di acqua superiore a quella che riesce a controllare le perdite di carico. pompare. C. Pud essere utile limitare la portata in C. La pompa lavora oltre i dati di targa. mandata RIEMPIRE D’ARIA IL VASO D’ESPANSIONE La pressione nel vaso d'espansione deve essere di ca. 1.6 +-0.2 bar. Viene fatta una precarica in fabbrica quindi al primo avviamento non e’ necessario effettuare nessuna operazione. Per il rempimento dell'aria è necessaria una pompa ad aria o un dispositivo per il gonfiaggio per pneumatici con indicatore di pressione (manometro).

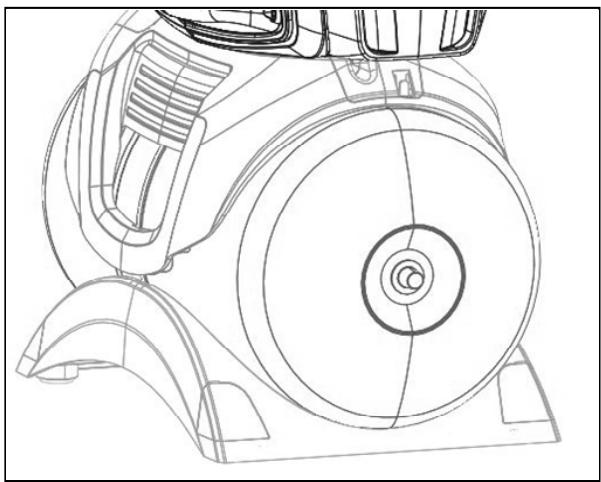

1. Svitare il coperchio protettivo.

2. Applicare la pompa ad aria o il dispositivo di gonfiaggio per pneumatici alla valvola della caldaia, pompare aria fino a quando il manometro indica ca. 1.6 +-0.2 bar.

3. Riavvitare il coperchio protettivo.

( Qualsiasi modifica non autorizzata preventivamente, solleva il costruttore da ogni tipo di responsabilità Tutti i pezzi di ricambio utilizzati nelle riparazioni devono essere originali e tutti gli accessori devono essere autorizzati dal costruttore, in modo da poter garantire la massima sicurezza delle macchine e degli impianti su cui queste possono essere montate. Questo prodotto à coperto da garanzia legale (nella Comunità Europea per 24 mesi a partire dalla data di acquisto) relativamente a tutti i difetti imputabili a vizi di fabbricazione o di materiale impiegato. Il prodotto in garanzia potrà essere, a discrezione, o sostituito con uno in perfetto stato di funzionamento o riparato gratuitamente qualora vengano osservate le seguenti condizio + il prodotto sia stato adoperato in modo corretto e conforme alle istruzioni e nessun tentativo di riparazione sia stato eseguito dall'acquirente o da terzi. + il prodotto sia stato consegnato nel punto vendita di acquisto, allegando il documento che attesta l'acquisto (fattura o scontrino fiscale) e una breve descrizione del problema riscontrato. La girante e le parti soggette a usura, non rientrano nella garanzia. L'intervento in garanzia non estende in nessun caso il periodo iniziale.
