D-BOOST 1100/45 - Pompa shtytëse TALLAS - Manual falas për përdoruesin

MANUAL I PËRDORUESIT D-BOOST 1100/45 TALLAS

Mbrojeni elektropompën nga moti i keq.

Mbrojtja nga mbingarkesa Pompa ehte e pajur me njesigures motori. Nrast te mbinxehjes se motorit, siguresa e motorit e fik pompen automatikisht. Koha e ftohjes ehtse rreth 15-20 min. pas kesaj pompa rindizet automatikisht. Pas nderhyrjes s e sigureses s motorit ehte absolutisht e nevojshme t kekirkohet shkaku et eliminohet. Konsultoni Kerkimin e Defekteve.

1.ZBATIME

Pompa centrifuge vetembushese me hedhje me kapacitet te shkelqyer thithjee edhe ne prani te ujit te gazuar. Vecanerisht i keshilluar per ushqimin ujor dhe per presurizimin e shtepive te fshatit. Te pershtatshme per buqesi me permasa te vogla ne kopshari dhe lulishte, emergenca shtepiake dhe pune hobi ne pergjithesi. Fale formes kompakte et pe pendorshme gjejne edhe zbatime te posaome si pompa portative per raste emergence si thithja e ujit nga serbatore oslumenj.

Keto pompa nuk mund tê pērdoren né pishina, pellgje, rezervuare ku ka njerez, dhe/ose pēr pompimin e hidrokarbureve (benzinë, naftë, vajra tê djegshme, solventë, etj.) sipas normave ligjore kunder aksidenteve që janë né fuqi né kétë fushe. Para se t'i rivendosni, do të ishte rregull i mirë tê parashikonit një fazë pastrimi. Shikoni kapitullin "Mirëmbajtja e Pastrimi".

2. LÉNGJE TÉ POMPUESHME

I paster, pa trupa tē ngurta ose abrazivë, jo agresiv.

Tabelen 1

Ujëra të freskëta	●
Ujë shiu (I filtruar)	●
Ujëra të bardha të shkarkimit	○
Ujëra të papastra	○
Ujë shatërvani (I filtruar)	●
Ujë lumi ose liqeni (I filtruar)	●
Ujë i pijshëm	●

I pershtatshem
I papershtatshem

3. TÉ DHÉNA TEKNIKE E KUFIZIME NÉ PÉRDORIM

Tensioni iushqimit: 220-240V, shikoni targen et dedheneve elektrike
- Siguresa të vonuara të linjës (versioni 220-240V): vlera indicative (Amperë)
- Temperatura e magazinimit: -10^ + 40^

Tabelen 2

Modello	Siguresa të linjës 220-240V 50Hz
P1= 650	4

Tabelen 3

	Modeli	P1=650
Të dhëna elektrike	P1 Fuqia e thithur Nominale [W]	650
	P2 [W]	400
	Voltazhi i rrjetit [V]	1 ~ 220-240 AC
	Frekuencia e rrjetit [Hz]	50
	Korrenti [A]	3.11
	Kondensatori [μF]	12.5
	Kondensatori [Vc]	450
Të dhëna hidraulike	Prurja maksimale [l/h]	3000
	Rezistenza maksimale [m]	39
	Rezistenza maksimale [bar]	3.9
	Trysnia maksimale [bar]	6
	Thellësia maksimale e thithjes [m/min]	8 m / < 3min
Fusha e përdorimi t	Gjatësia e Kablos së ushqimit [m]	1.5
	Lloji i kabllos	H07 RNF
	Shkalla e mbrojtjes së motorit	IP X4
	Klasa e izolimit	F
	Fusha e temperaturës së lëngut [°C] sipas EN 60335-2-41 për përdorim shtëpiak	0 °C / +35 °C
	Përmasa e pjesëzave maksimumi	Ujë i pastër
	Maks. Temperatura e mjedisit [°C]	+40 °C
Pesha	DNM GAS	1" M
	Pesha Neto/Bruto rreth [kg]	8.64/10.84

Pompa nuk mund ta mbaje peshen e tubacionve, t cilat duhet te mbahen ndryshe.

4. ADMINISTRIMI

4.1 Magazinimi

Të gjitha pompat duhet të magazinohen në një vend të mbuluar, të thatë e me lagështire ajri mundësisht konstante, pa dridhje e pluhura. Jepen në ambalazhin etyre original ku duhet të rirë deri në castin e instalimit.

4.2 Transporti

Shmangini produkteta gagoditjeteperplasjetekota.

4.3 Pesha e permasat

Targa ngjitëse e vendosur mbi ambalazh tregon peshen totale te elektropompës dhe permasat e saj.

5. PARALAJMÈRIME

Pompat kurre nuk duhet te transportohen, te ngrihen ose te futen ne pune kur gjenden gezull duke perdorur kabllon e ushqimit, duhet te perdorni dorezén e posaçme.

• Pompa nuk duhet tê futet kurre né puné né tê thatë.

6. INSTALLIMI

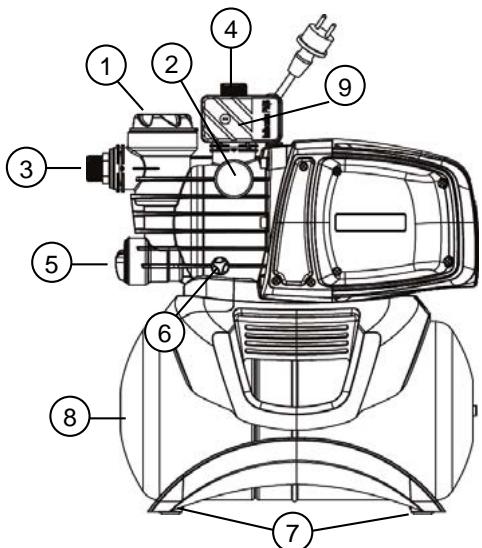

1 Parafiltri
2 Manometri
3 Lidhja e thithjes e drejtueshme
4 Lidhja e daljes e
5 Valvula e moskthimite integruar
6 Tapa e shkarkimit
7 Këmbëza prej gome kunder dridhjeve
8 Serbator prej 18 I.
9 Rregulluesi fluksit

Elektropompa duhet t ∈ instalohet në një vend të mbrojtur nga moti i keq dhe me një temperaturë mjedisore jo më të lartë se 40^ .

Pompaèshte e pajisur me këmbëza kunder dridhjes, por nè rast instalimesh fikse mund te hiqen ete parashikohet një mbérthim ne bazén embshtetjes (7).

Mos lejoni qè tubacionet t'u transmetojnè sforcime tè teperta grykëve tè pompës (3) e (4), pēr tè mos krijuar deformime ose Çarje.

Eshtgithnjrrregullimireqpompatevendoset sa meafer qtejetee

mundur me lengun qè duhet pompuar.

Pompa duhet tê instalohet ekskluzivisht né pozicao horizontal.

Tubazonet nuk duhet tje jene kurre me diameter tberendshem me te vogel se ai i grykve te elektropompes e ne thithje, pompa eshte e pajisur me filter (1) e valvul Moskthimi (NRV) (5).

Pér thellési thithjeje pértej kater metrave os me kalime t gjata horizontale, keshillohet perdorimi i njé tubi ththes me diameter m te madh se sa ai igrykés thithese t elektropompés. Pér te shangur formimin xhepave t ajrit n tubin thithjes, parashikoni njé pjerrési te lehte positive t tubit t thithjes drejt elektropompés. Fig.2

Né qoftë se tubacioni thithës ñshtë prej gome ose me material fleksibël, kontrolloni gjithnjë që të jegë i llojt të perforcuar, rezistent ndaj zbrazëtësë, për të shangur ngushtimet për efekt të thithjes.

Né rast instalimi fiks, rekomandohet t é montoni një valvul mbyllëse si n anen e thithjes ashtu edhe n anen e daljes sè lëngut. Kjo mundëson mbylljen e linjës n fillim e/o nne fund t pompës, cka eshte e dobishme per t gjitha nderhyrjet e mirëmbajtjes dhe t pastrimit, ose per periudha kur pompa nuk perdoret.

Pompaèshtéepajisur me hyrje rrotulluese pér tê lehtésuar instalimin. (3) e (4).

Né rastin e tubave fleksibél, nèse éshte e nevojshme, pērdorni njè lakore fig.1 e pajimet e kopshtarise tê pērbërè nga tubacione me PE e pajime rakordesh me hundëz, qè nuk[jen por mund tê blihen vçmas.

Në prani të papastertive me pērmasa shumë të vogla këshillohet të pērdorni, pērç filtrit të integruar (1), një filtrer në hyrje të pompës së montuar mbi tubin e thithjes.

• Mos i běni motorit ndezje/orë të tepërtä, këshillohet rreptësitst të mos tejkalohen 20 ndezje/orë.

Diametri i tubit thithes duhet te yete me i madh ose baras me diametrin e grykës s elektropompës, shikoni Tabelen 3.

7. LIDHJA ELEKTRIKE

Sigurohuni që tensioni i rjtiet të perkojë më atë të targës së motorit pë r t'u ushqyer e që të jotë e mundur të behet një lidhje e mië tokësore. Respektoni udhezimet e shkruara në targen teknike e në këtë manualabela 3.

Gjatësia e kabllos sé ushqimit që gjendet mbi pompë e kufizon distancën e instalimit; në rast se keni nevojë per një zgjatuese, sigurohuni që të jegët lloj (p.sh. H05 RN-F o H07 RN-F sipas instalimit) shikoni tab.3.

8. NDEZJA

Mos e ndizni pompén pa e mbushur me pare térésisht me leng, rreth 4 litra.

Nerast se mbaron burimi ujor, hiqeni menjehere spinen, duke e fikur pompen. Shmangni fungkionimin n te thate.

1. Para se ta ndizni, kontrolloni nese pompa ehtre rregullisht e mbushur, duke bermbushen e saj te plote, me uje te paster, nepermjet vrimes se posacme, pasi ta keni hequr tapen e mbushjes sie filtrit transparent (1), me duar ose me mjetin e posacem te dhene si pajisje. Ky veprim ehte themelor per funksonimin e pkrkryer te pompés, i domosdoshem ne menyre qe guarnicioni hidroizolues te rezultoje i lubrifikuar miré. Funksionimi nte thati i shkakton deme te pariparueshme guarnacionit hidroizolues.
2. Tapa e mbushjes (ngarkimit) duhet te rividhoset me pas me kujdes derisa temos shkoje me tej (1).
3. Futeni spinen e kabllos se ushqimit ne një prizë korrenti me 220-240V. Kujdes! Motori i pompës do të ndizet menjëhere, uji do të filjoë të dalë pas një kohe maksimale prej 3 minutash, që do të varet nga thelësia e nivelit të ujit, në pus ose në cisterne.

SHQIP

1. Kur arrihet trysnia maksimale pompa caktivizohet automatikisht. Né qoftë se, duke pērdorur ujë, trysnia zbret nén trysnîne minimale, pompa aktivizohet automatikisht. Shiko Tab. 3.
2. Pér ta fikur perfundimisht pompén, hiqeni spinén e kabllos sé ushqimit.

Né rast problemesh me mbushjen fillestare tè pompès, pësérisni manovrimin derisa i githë ajri né thithje të zhduket.

9. MASA PARAPRAKE

RREZIK NGRIRJEJE: kur pompa mbetet e pandezur ne temperaturé m è tulet se 0^ , duhet t siguroheni q è t mos keté mbetje ujore, t celat duke ngrirmund krijojnkrisa n pjesét plastike.

Nè qôftè se pompaèshté pērdorur me lendeç é anojnè tè depozitohen, ose me ujè tè kloruar shpélajeni pas pērdorimit, me njè hedhje uji tè fuqishme né menyré qè tè shmangent formimi i depozitimeve ose i koreve qè do t'i reduktonin karakteristikat e pompës.

10. MIREMBAJTJA E PASTRIMI

Elektropompa gjatfounskionimit normal nuk kerkon asnjI lloj mirembajtjee. Ncdo rast, te githa nderhyrjet e riparimit dhe mirembajtjes duhet te kruhen vetem pasi ta keni shkeputur pompen nga rrjet i ushqimit me energji elektrike. Kur pompa ndizet sereish, sigurohuni qte tete rimontuar sipas rregullave, pertes mos rezikuar sendet enjerezit.

10.1 Pastrimi i rjetës sè thithjes

(Fig.3)

Shkeputeni ushqimin elektrik nga pompa.
- Běni drenazhin e pompës, duke hapur tapën e shkarkimit (6), pasi t'i keni mbyllur me pare saraçineskat né fillim (nëse ka të tilla).
- Zhvidhosni kapakun e dhomës SSE filtrit, me duar ose me aksesorin e posaçëm që ejaculation si pajisje.
- Nxirri nga lart njesine e filtrit.
- Shpelajeni goten ne uje t rrjedhshem e pastroni filtrin me njefurce t bute.
- Rimontojeni filtrin duke kryer veprimet né těkunděrt.

11. KERKIMI DEFEKTEVE

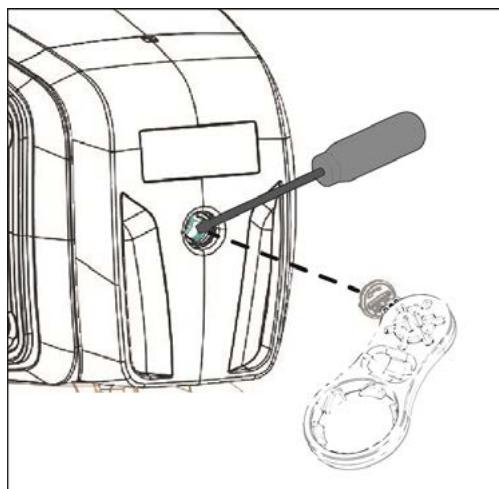

10.2 Pastrimi i NRV

(Fig.4)

Shkeputeni ushqimin elektrik nga pompa.
- Hiqeni tapen e NRV (5) me aksesorin e dhene si pajisje.
- Hiqeni valvulén e moskthimit NRV e pastrojeni nga papastertite e mundshme.
- Montoni pjeset né drejtimin e kundert tē sekuencés seçmontimit.

Para se tê filloni kerkimin e defekteve aeshte nevojshme ta nderprisni lidhjen elektrike tepompës (hiqeni spinen nga przy). Nese kabloja e ushqimit ose pompa né cdo pjese tse saj elektrike eshté e demtuar, nderhyrja e riparimit ose e zevendésimit duhet tke kryhet nga Ndertuesi, osa nga sherbimi i tj i asistencës teknike, ose nga një person me kualifikimin e barasvlershem nè menyre që tê parandalohet cdo rrezik.

VÈSHTIRÊSI	VERIFIKIME (shkaqe tê mundshme)	RREGULLIME
1. Motori nuk ndizet e nuk bèn zhurmë.	A. Verifikoni lidhjet elektrike. B. Verifikoni nése motori éshte né korrent. C. Verifikoni siguresat mbrojtëse. D. Nderhyrje e mundshme e mbrojtjes termike.	C. Nëse janë djegur zëvendësojini. D. Prisni 20 min me qëllim që motori të ftohet. Verifikoni shkakun që e përcaktoi dhe eliminojeni. Shënim: përsëritja e mundshme e menjëhershme e defektit do të thotë se motori éshte né qark të shkurtër.
2. Motori nuk ndizet, por bèn zhurmë.	A. Sigurohuni që tensioni i rjretit të korrespondojë me atë të targës. B. Kërkoni bllokime të mundshme të pompës ose të motorit. C. Verifikoni nése boshti éshte bllokuar. D. Verifikoni gjendjen e kondensatorit.	B. Hiqni bllokimet. C. Veproni me mjetin e pajisur për ta zhvidhosur kapakun e vogël e me një kaçvidezhlokkoni boshtin. D. Zëvendësoni kondensatorin.
3. Motori rrotullohet me vështirësi.	A. Sigurohuni që tensioni i ushqimit të jegë i mjaftueshëm. B. Verifikoni nése ka rashinime midis pjesëve të levizshme dhe fikse.	B. Eliminoni shkaqet e rashinimit.
4. Pompa nuk nxjerr ujë.	A. Pompa nuk éshte mbushur né mënyrëkorrekte. B. Tubi i thithjes me diameter të pamjaftueshëm. C. Valvula e moskthimit NRV ose filtri janë të bllokuar.	A. Mbusheni pompën me ujë, dhe bëni mbushjen, duke pasur kujdes që të nxirrnji ajrin duke zhvidhosur tapën e shfryrjes. B. Zëvendësoni tubin me një tjetër me diameter të të madh. C. Pastrojeni filtrin e né rast se nuk éshte e mjaftueshme edhe valvulën NRV.
VÈSHTIRÉSI	VERIFIKIME (shkaqe tē mundshme)	RREGULLIME
5. Pompa nuk mbushet.	A. Thithja e ajrit me anè tè tubit tè thithjes.	A. Eliminoni dukurinë duke kontrolluar guarnicatione lidhjeve dhe tubacione tè thithjes, e përsëriteni veprimin e mbushjes.
	B. Pjerrësia negative e tubit tè thithjes favorizon formimin e xhepave tè ajrit.	B. Korrigjoni pjerrësinë e tubit tè thithjes.
6. Pompa nxjerr prurj tè pamjaftueshme.	A. Tubi i thithjes ᵓshte i bllokuar.	A. Pastrojeni tubin e thithjes.
	B. Rotori ᵓshte konsumuar ose bllokuar.	B. Hiqni bllokimet ose zëvendësojini pjesët e konsumuara.
	C. Tubi i thithjes me diameter tè pamjaftueshëm.	C. Zëvendësoni tubacionet me një diameter tè madh.
7. Pompa aktivizohet e çaktivizohet shumë shpesh.	A. Membrana e rezervuarit tè zgjerimit e démtuar.	A. Kerkoni zëvendësimin e membranës nga shërbimi teknik i autorizuar.
	B. Trysnia e rezervuarit tè zgjerimit ᵓshte shumë e ulët.	B. Mbusheni rezervuarin e zgjerimit deri një ngarkesë prej 1.6 +-0.2 bar. Shiko Tab.3.
8. Pompa dridhet duke punuar me zhurmë.	A. Verifikoni nëse pompa dhe tubacionet janë tè mbërthyera mire.	A. Mberthejini me kujdes më tè madh pjesët e liruara.
	B. Pompa bën kavitation, d.m.th. ka kërkesë më tè madhe për uë se sa ajo që arrin tè pompjë.	B. Uleni lartësinë e thithjes ose kontrolloni rrjedhjet në mbushje.
	C. Pompa punon përtej tè dhënave tè targës.	C. Mund të jetë i dobishëm kufizimi i prurjes në dalje.

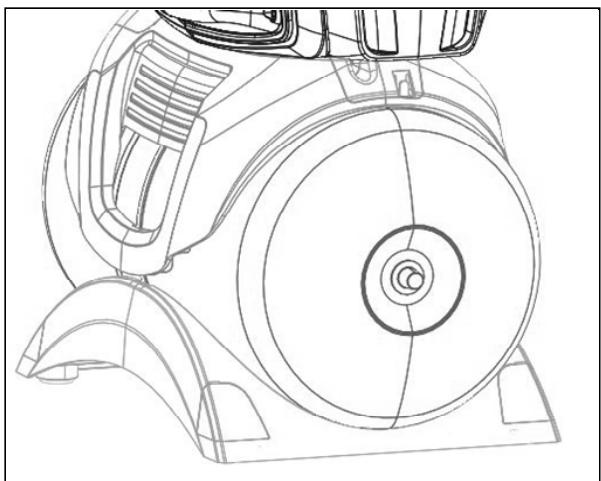

MBUSHENI ME AJER REZERVUARINE ZGJERIMIT

Trysnia ne rezervuarin e zgjerimit duhet te yete rreth 1.6 +-0.2 bar. Mbushet fillimisht nfebrik, pra nendezjen e parenuk eshte e nevojshme te beni asnjveprim.

Pér mbushjen e ajrit éshte e nevojshme një pompë me ajér osè një mekanizëm per fryrjen e gomave me tregues te trysnise (manometer).

1. Zhvidhoseni kapakun mbrojtes
2. Vendoseni pompén e ajrit osse mekanizmin e fryrjes per goma tek valvula e rezervuarit t zgjerimit, pomponi ajrin derisa manometri t t regoje rreth 1.6 +-0.2 bar.
3. Vidhosni sērish kapakun mbrojtes.

12. GARANCIA

Cdo ndryshim i paautorizuar paraprakisht, i heq ndertuesit cdo lloj pergjegjesie. Te githa pjeset e kembimit te perdorura per riparimet duhet te jene originale e te githe aksesoret duhet te autorizohen nga ndertuesi, ne menyre qte garantohet siguria maksimale e makinave dhe e impianteve mbi te cilat keto mund te montohen.

Ky produkt mbulohet nga garancia ligjore (ne Komunitetin Evropian pér 24 muaj nga data e blerjes) përsa i përek të githa defekteve që i vishen problemeve të fabrikimit ose të materialit të përdorur.

Produkti né garanci, sipas déshires, mund te zévendésohet me një tjeter né gjendje t Pérkryer funkionsimi, osé t riparohet falas kur respekttohen kushtet e mèposhtme:

produkt ehte perdorur n me mnyr korreke e ne pajtim me udhezimet e asnjte tentativ riparimi nuk eshte bere nga bleresi os nga te tret.
- produktështe dreëzuar ne pikeshitjen ku ehtë blere, duke bashkelidhur dokumentin që verteton blerjen (faturén ose kuponin tatimor) e një pershkrim tshkurter t problemit t hasur.

Rotori e pjeset qk konsumohen, nuk hyjne ne garanci. Nderhyrja ne garanci nuk perfshin ne asnjre rast periudhen fillestare.
