MANUAL DE USUARIO D-BOOST 1100/45 TALLAS

11. Büsqueda de averias

LLENAR CON AIRE EL VASO DE EXPANSION

20oNou ADVERTENCIAS Antes de proceder con la instalacién, leer detenidamente esta documentacién: Antes de cada operacién, desconectar la clavija. Estä prohibido hacer funcionar la bomba en seco. VAN Proteger la electrobomba contra la intemperie. No se pueden utilizar estas bombas en piscinas, estanques ni embalses con presencia de personas, y tampoco para bombear hidrocarburos (gasolina, gaséleo, aceites combustibles, disolventes, etc.), segün las normas de prevencién de accidentes vigentes en materia. No han sido diseñadas para un uso continuo, sino para los casos de emergencia durante un periodo limitado. Antes de guardarlas se recomienda limpiarlas. Ver el capitulo “Mantenimiento y Limpieza”.

Bombas centrifugas con autocebado de chorro, con una gran capacidad de aspiracién incluso con agua con gas. Indicadas especialmente para la alimentaciôn hidrica y presurizacién en casas de campo. Adecuadas para la pequeña agricultura de huertos y jardines, situaciones de emergencia domésticas y bricolaje en general. Gracias a su forma compacta y maniobrable, se utilizan como bombas portétiles para casos de emergencia, tales como la aspiraciôn de agua de depésitos o rios. tampoco para bombear hidrocarburos (gasolina, gaséleo, aceites combustibles, disolventes, etc.), segün las normas de prevencién de accidentes vigentes en materia. Antes de guardarlas se recomienda limpiarlas. Ver el capitulo “Mantenimiento y Limpieza”. ( No se pueden utilizar estas bombas en piscinas, estanques ni embalses con presencia de personas, y

2. LIQUIDOS QUE SE PUEDEN BOMBEAR

Limpio, sin cuerpos sélidos o abrasivos, no agresivo. Aguas frescas Agua de Iluvia (filtrada) Aguas claras residuales Aguas sucias Agua de fuente (filtrada) Agua de rio o lago (filtrada) . Agua potable . Tabla 1 + Apt o Noapto elololele

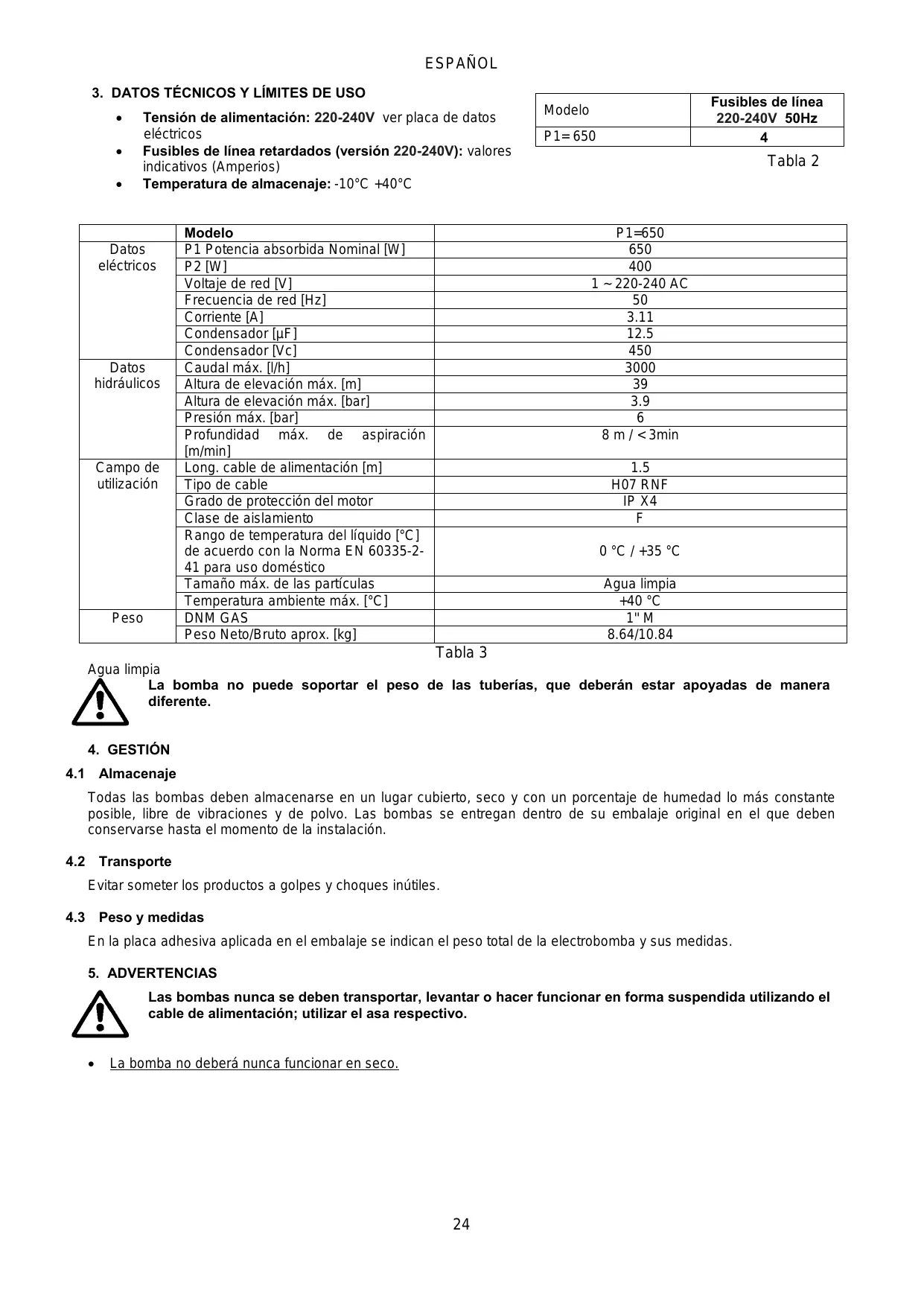

Fusibles de linea + Tensiôn de alimentacién: 220-240V ver placa de datos Modelo 220-240V 50Hz eléctricos P1=650 4 + __ Fusibles de linea retardados (versiôn 220-240V): valores indicativos (Amperios) Tabla 2 + Temperatura de almacenaje: -10°C +40°C Modelo P1=650 Datos P1 Potencia absorbida Nominal [W] 650 eléctricos P2[W] 400 Voltaje de red [V] 1-—220-240 AC Frecuencia de red [Hz] 50 Corriente [A] 3.11 Condensador [uF] 12.5 Condensador [Vc] 450 Datos Caudal méx. [l/h] 3000 hidréulicos | Altura de elevaciôn mâx. [m] 39 Altura de elevaciôn mx. [bar] 3.9 Presiôn mâx. [bar] 6 Profundidad mäx. de aspiracin 8m/<3min {m/min] Campo de Long. cable de alimentaciôn [m] 15 utilizacién | Tipo de cable HO7 RNF Grado de protecciôn del motor IP X4 Clase de aislamiento F Rango de temperatura del liquido [°C] de acuerdo con la Norma EN 60335-2- 0 °C /+35 °C 41 para uso doméstico Tamaño mäx. de las particulas Agua limpia Temperatura ambiente mâx. [°C] +40 °C Peso DNM GAS 1"M Peso Neto/Bruto aprox. [kg] 8.64/10.84 Tabla 3 Agua limpia La bomba no puede soportar el peso de las tuberias, que deberän estar apoyadas de manera diferente.

41 Almacenaje Todas las bombas deben almacenarse en un lugar cubierto, seco y con un porcentaje de humedad lo mâs constante posible, libre de vibraciones y de polvo. Las bombas se entregan dentro de su embalaje original en el que deben conservarse hasta el momento de la instalaciôn.

Evitar someter los productos a golpes y choques inütiles

En la placa adhesiva aplicada en el embalaje se indican el peso total de la electrobomba y sus medidas.

Las bombas nunca se deben transportar, levantar o hacer funcionar en forma suspendida utilizando el cable de alimentacién; utilizar el asa respectivo. + La bomba no deberé nunca funcionar en seco.

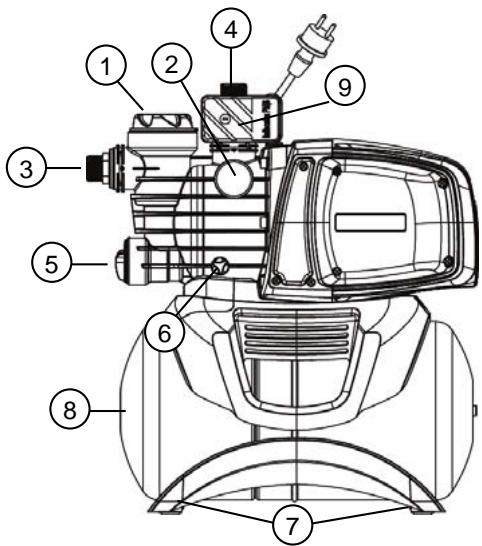

© _ 8 Depésito de 18 I. 9 Interruptor de flujo 6 La electrobomba debe instalarse en un lugar protegido contra la intemperie y con una temperatura ambiente que no supere 40 °C La bomba incorpora pies de apoyo antivibrantes, pero en el caso de instalaciones fijas es posible desmontarlos y fijar la base de apoyo (7). Las tuberias no deben forzar excesivamente las bocas de la bomba (3) y (4) para no crear deformaciones ni roturas. Se considera una buena norma colocar la bomba lo mâs cerca posible del 7 liquido a bombear. Hay que instalar la bomba sélo en posiciôn horizontal. Las tuberias nunca deben tener el diémetro interior inferior al de las bocas de la electrobomba; la bomba incorpora en la parte de aspiraciôn un filtro (1) y una Välvula Antirretorno (VA) (5). Para una aspiracién que sobrepase los cuatro metros o con recorridos grandes en horizontal, se aconseja utilizar un tubo de aspiraciôn cuyo diâmetro sea mayor que el de la boca de aspiraciôn de la bomba. Para que no se formen bolsas de aire en el tubo de aspiracién, hay que crear una ligera inclinacién positiva del tubo de aspiracién hacia la electrobomba. Fig.2 Si la tuberia de aspiracién fuera de goma o de material flexible, compruebe que el tubo sea reforzado y resistente al vacio para evitar estrechamientos por efecto de la aspiracién. En caso de instalaciôn fija, se recomienda instalar una välvula de cierre en el lado de aspiraciôn y otra en el lado de impulsién. Esto permite cerrar la tuberia aguas arriba y/o aguas abajo de la bomba y sirve para realizar los trabajos de mantenimiento y limpieza o para los periodos en los que no se utiliza la bomba. La bomba incorpora una entrada rotatorias para facilitar la instalaciôn (3) y (4). En el caso de mangueras, si fuera necesario utilice una curva (fig.1) y el juego de jardineria compuesto por una manguera de PE y un juego de racores con lanza, no suministrado pero se pueden comprar por separado. En presencia de suciedad de tamaño muy pequeño se recomienda utilizar, ademäs del filtro incorporado (1), un filtro de entrada de la bomba montado en el tubo de aspiracién. + _ No someta el motor a excesivos arranques por hora, se recomienda estrictamente no superar los 20 arranques por hora El diâmetro del tubo de aspiracién debe ser mayor o iqual que el diâmetro de la boca de la electrobomba, véase la Tabla 3.

7. CONEXIÔN ELÉCTRICA

Comprobar que la tensién de la red corresponda a la indicada en la placa del motor a alimentar, Y QUE SEA POSIBLE REALIZAR UNA BUENA CONEXION DE TIERRA. Atenerse a las indicaciones dadas en la placa de datos técnicos y en la tabla 3 de este manual. La longitud del cable de alimentacién de la bomba limita la distancia de instalacién; si se necesitara una extensién, asegürese de que la misma sea del mismo tipo (ej. HO5 RN-F o H07 RN-F segün la instalacién) véase la tab.3.

VAN No ponga en marcha la bomba sin haberla llenado por completo de liquido, alrededor de 4 litros. Si el agua se terminara, desenchufe inmediatamente la clavija para apagar la bomba. No haga funcionar la bomba en seco.

1. Antes del arranque compruebe que la bomba esté bien cebada Ilenändola por completo con agua limpia a

través del agujero correspondiente, después de quitar el tapôn de Ilenado del filtro transparente (1), con las manos o con la herramienta adecuada suministrada. Esta operaciôn es de importancia bâsica para que la bomba trabaje bien y ademäs es indispensable para lubricar bien la junta estanca mecänica. Esta se estropea irremediablemente si la bomba funciona en seco.

2. Enrosque correctamente el tapôn de llenado hasta el tope (1).

3. Conecte la clavija del cable de alimentaciôn a un tomacorriente de 220-240V. jAtencién! El motor de la bomba

se pondrä en marcha inmediatamente, el agua comenzaré a salir transcurridos 3 minutos como mäximo, en funcién de la profundidad del nivel de agua en el pozo o tanque.

4. La bomba se desactiva automäticamente al alcanzar la presiôn méxima. Si al utilizar agua la presiôn bajara por

debajo de la presién minima, la bomba se activaré automäticamente. Véase la Tab.3.

5. Para apagar la bomba, desenchufe la clavija del cable de alimentacién.

En caso de problemas con el cebado, repita la operaciôn hasta haber eliminado completamente el aire de la / \ aspiracién.

PELIGRO DE CONGELACION: cuando la bomba queda inactiva con una temperatura bajo 0 °C, es necesario asegurarse de que no queden residuos de agua porque al congelarse pueden agrietar las piezas de plésticos. Si la bomba ha sido utilizada con sustancias que tienden a depositarse o con agua con cloro, enjuagarla después del uso con un chorro de agua fuerte para que no se formen depôsitos o incrustaciones que podrian reducir las caracteristicas de la bomba.

10. MANTENIMIENTO Y LIMPIEZA

Durante el funcionamiento normal la electrobomba no requiere ningün mantenimiento. De cualquier modo, todas las operaciones de reparacién y mantenimiento se deberän ejecutar Ünicamente tras desconectar la bomba de la red de alimentaciôn. Cuando arranque la bomba, controle que todo esté montado correctamente para que no sea peligroso para las personas o bienes

10.1 Limpieza del filtro de aspiraciôn 10.2 Limpieza de la välvula antirretorno (VA)

(Fig. 3) (Fig. 4) + Deshabiltar la alimentacién eléctrica de la + Deshabilitar la alimentacién eléctrica de la bomba. bomba + Quite el tapôn de la välvula VA (5) con la herramienta + Vacie la bomba cerrando las välvulas de suministrada de serie. compuerta montadas aguas arriba (en su + Quite la vélvula antirretorno VA y limpiela si estuviera caso) y abriendo el tapén de desagüe (6) sucia. + Desenrosque la tapa de la câmara del filtro, + Ensamble las piezas en el orden inverso à la con las manos o con la herramienta secuencia de desmontaje. suministrada.

• _ Extraiga la unidad de filtro desde arriba. + Enjuague el recipiente con agua corriente y limpie el filtro con un cepillo suave.

11. BÜSQUEDA DE AVERIAS

Antes de comenzar a buscar los desperfectos, corte la conexiôn eléctrica de la bomba (desenchüfela). Si el cable de alimentacién o alguna pieza eléctrica de la bomba estuvieran averiados, la reparaciôn o sustitucién deben ser llevados a cabo por el Fabricante o por su servicio de asistencia técnica o bien por personal cualificado, para prevenir cualquier riesgo. ANOMALIAS CONTROLES _(causas posibles) REMEDIOS 1 El motor no arranca |A. Verificar las conexiones eléctricas. C. Cambiarlos si estén quemados. y no hace ruidos B. Verificar que el motor esté bajo tensién. D. Espere unos 20 minutos para que el C. Verificar los fusibles de proteccién. motor se enfrie. Compruebe la causa D. Posible activacién de la proteccién que ha determinado el inconveniente y térmica. solucione el problema. Nota: Si se estropearan repetidamente, esto quiere que el motor esta en cortocircuito.

2. El motor no arranca |A. Comprobar que la tensién eléctrica

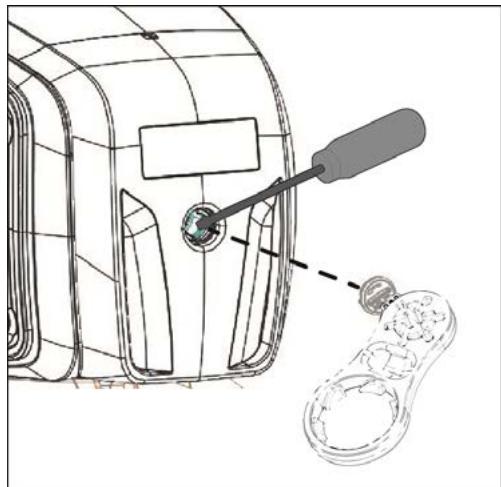

pero procuce ruidos corresponda a la de la placa.. B. Buscar posibles obstrucciones de la B. Quitar los obstéculos bomba o del motor. C. Compruebe que el eje no esté |C. Utilice la herramienta suministrada para bloqueado desenroscar la tapa y desbloquee el eje con un destornillador. D. Controlar el estado del condensador. D. Sustituir el condensador.

3. El motor no dgira |A. Asegürese que la tensién de

bien alimentaciôn sea suficiente. B. Controbar que no rocem las partes |B. Eliminar las causas de esto. mpviles con las fijas

ESPANOL ANOMALIAS CONTROLES _(causas posibles) REMEDIOS

4. La bomba no |A. La bomba no ha sido cebada bien A. Rellene con agua la bomba y cébela

suministra. desenroscando el tapén de purga para que salga el aire. B. Tubo de aspiracién con diémetro |B. Sustituir el tubo con uno de mayor insuficiente. diémetro C. La vélvula antirretorno VA o el filtro |C. Limpie el filtro y, si no fuera suficiente, estän atascados. limpie la vélvula VA.

5. La bomba no ceba o |A. Aspiracién de aire por el tubo de |A. Solucione el problema controlando la

se enceda aspiracién. estanqueidad de las conexiones y la tuberia de aspiracién y repita la operacién de cebado. B. La inclinacién negativa del tubo de |B. Corregir la inclinacién del tubo de aspiracién favorece la formacién de aspiracién. bolsas de aire.

6. La bomba suministra |A. Eltubo de aspiraciôn esté atascado. A. Limpie el tubo de aspiracién.

un caudal |B. Elrodete estâ desgastado o obstruido B. Sacar los obstäculos o sustituir las insuficiente piezas desgastadas. C. Tuberias de aspiracién con diémetro |C. Sustituir la tuberia con una de mayor insuficiente. diémetro

7. La bomba se activa y |A. La membrana del vaso de expansién |A. Haga sustituir la membrana por el

desactiva muy à esté averiada servicio técnico autorizado menudo B. La presién del vaso de expansién es |B. Llene el vaso de expansién con una muy baja. carga de hasta 1,6 +-0,2 bar. Véase la Tab.3.

8. La bomba vibra y |A. Verificar que la bomba y las tuberfas |A. Fijar bien las partes flojas.

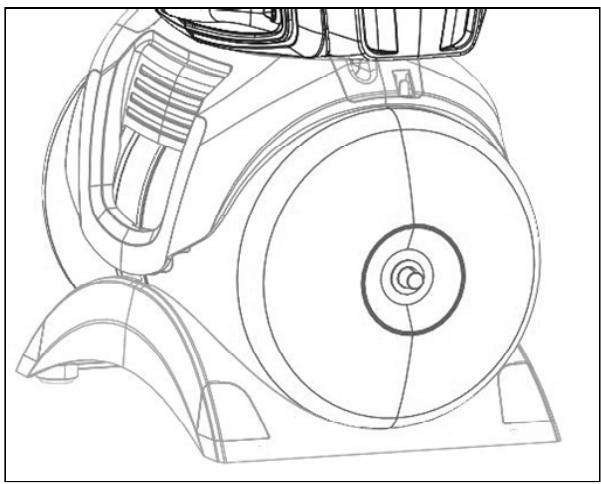

funciona haciendo estän bien sujetadas. ruido. B. La bomba cavita, es decir, se le require |B. Recucir la altura de aspiracién o mäs agua de la que puede bombear. controlar las pérdidas de carga. C. La bomba trabaja sobrepasando los |C. Pueda ser ütil limitar el caudal de datos de la placa. impulsién.. LLENAR CON AIRE EL VASO DE EXPANSION La presiôn en el vaso de expansién debe ser de alrededor de 1,6 +0,2 bar. En fébrica se realiza una precarga, es decir que en el primer arranque no es necesario realizar ninguna operaciôn. Para el llenado de aire se necesita una bomba de aire o un dispositivo de inflado de neumäticos con indicador de presién (manémetro).

1. Desenrosque la tapa de protecciôn

2. Conecte la bomba de aire o el dispositivo de inflado de neumäticos a la vélvula del vaso de expansién, bombee aire

hasta que el manémetro indique alrededor de 1,6 +-0,2 bar.

3. Enrosque de nuevo la tapa de proteccién.

Cualquier modificacién no autorizada previamente exime al fabricante de toda responsabilidad. Todas las piezas de recambio utilizadas en las reparaciones deberän ser originales y todos los accesorios estarâ autorizados por el fabricante, con el fin de garantizar la mäxima seguridad de las mäâquinas y de las instalaciones en las que estän montadas. Este producto esté amparado por una garantia legal (en la Comunidad Europea durante 24 meses à partir de la fecha de compra) contra todos los defectos debidos a vicios de fabricacién o materiales utilizados. El producto cubierto por la garantia podré ser, a discreciôn del fabricante, sustituido por uno que funcione perfectamente o reparado de forma gratuita si se observan las siguientes condiciones: + el producto haya sido utilizado adecuadamente y de acuerdo con las instrucciones y ni el comprador ni terceros hayan intentado repararlo; el producto haya sido entregado en la tienda donde se ha comprado, adjuntando el documento que acredite la compra (factura o recibo fiscal) y una breve descripcién del problema El rotor y las piezas sujetas a desgaste no estän amparados por garantia. La reparaciôn bajo garantia no extiende por ningün motivo el periodo original.
