KULLANIM KILAVUZU D-BOOST 1100/45 TALLAS

4.3 Agÿrlk ve ôlçüler.

0. BAKIM VE TEMIZLIK

10.2 Çek valf temizliÿ

GENLESME TANKINI HAVA ILE DOLDURMA

PSN s20œoNou UYARILAR AN Kuruluma baslamadan ônce tüm dokümantasyonu dikkatlice okuyunuz. Herhangi bir islemden ônce fisi çekiniz. Pompanin kuru çalistinimasindan kesinlikle kaçinilmalidir. AN Elektro pompay1bozuk hava durumlarndan koruyunuz. Asiriyükten koruma. Pompa termik bir motor asiri yük korumasi ile donatilmistir. Motorun asiri isinmasi durumunda motor asiri yük Korumasi otomatik olarak pompayi kapatir. Soÿuma süresi yaklasik 15-20 dakikadir, daha sonra pompa otomatik olarak agilir. Motor asiri yük korumasinin müdahalesinden sonra durus sebebinin kesinlikle arastirimasi ve giderilmesi gerekir. Bakiniz Ariza Arastirma.

Kendinden emisli jet santrifüj pompalar, gazli suyun bulunduÿu durumlarda bile mükemmel emme kabiliyeti var. Ozwilikle, su temini ve krsal alan bas nçlandrma da kullanm için tavsiye edilir. Küçük tarm islerinin yaplacaÿitarla ve bahçeler için, evlerde acil durum ihtiyaçlari ve her türlü hobi isleri için uygundur.Kompakt ve kullansl1sekli sayesinde depolardan veya nehirlerden su çekilmesi gibi acil durumlarda tasnabilir pompa olarak da uygulama alan1bulmaktadr. gun sularda, içinde insan bulunan su havzalarinda veya hidrokarbonlarin (benzin, gaz yaÿi, mazot, eritici sivilar) pompalanmasi için kullanilamaz. Yerlestirilmeden ônce temizlik prosedürü ôngôrmek iyi bir kural olacaktir. “Bakim ve Temizlik” bôlümüne bakiniz. ( Bu pompalar, konuya iliskin yürürlükte bulunan kaza ônleme yônetmeliklerine gôre havuzlarda, dur-

41 Depolama Tüm pompalar kapali kuru ve hava nemi mümkün oldugunca sabit olan, titresim ve toz bulundurmayan mekânlarda depolanmaldr.Kurulma anna kadar içinde kalmalar1gereken orijinal ambalajlarziçinde teslim edilirler.

Ürünlerin gereksiz darbe ve çarpsmalara maruz kalmasndan kaçnnz.

4.3 Aÿirik ve ôlçüler

Ambalaj üzerindeki yapkan etikette elektro pompann toplam aÿrlÿ1ive ebatlar1yer almaktadr.

Pompalar kesinlikle besleme kablosu kullanilarak asill halde tasinmamali, kaldiriimamall veya

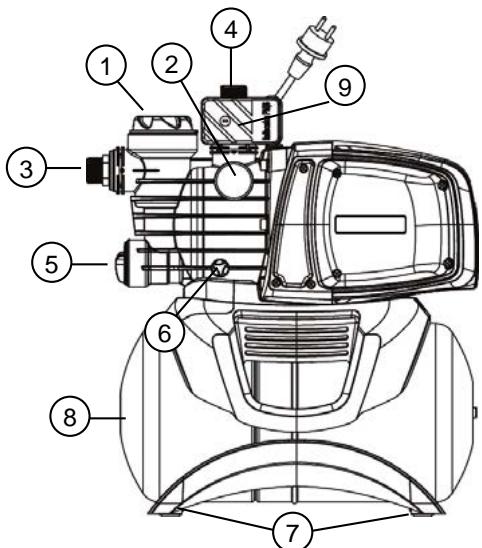

n 1 On filtre 7 2 Manometre © 3 Ayarlanabilir emme baÿlants1 4 Besleme baÿlants1 5 Entegre edilmis çek valf N À 6 Bosaltma tpas1 ( j 7 Titresim ônleyici kauçuk ayaklar © & 8 18 litrelik depo. = 9 Ak& salteri 6 Elektro pompa hava sartiarndan korunakl1i ve sxaklÿ140°C'yi agmayan bir yere kurulmalxr. Pompa titresim ônleyici ayarlarla donatimstr fakat sabit kurulum sôz konusu G) oldugunda bu ayaklariçkarmak ve dayama temeline ankarajlamak mümkündür (7). Deformasyon ya da bozukluklarn olusmamasi için borularn pompa aÿzlklarna asriyük aktarmasniünleyiniz (3) ve (4).

Pompayi pompalanacak siviya mümkün olduÿu kadar yakin bir yerde yerlestiriniz. Pompa yalnzca yatay durumda yerlestirilmelidir. Borularn iç çapikesinlikle elektro pompann emisteki aÿzlk çaplarndan daha küçük olmamalxir ve pompa filtre (1) ve çek valf (NRV) (5) ile donatimstr. Emme derinlÿi dôrt metreyi asarsa ya da uzun yatay borular halinde çapzelektrikli pompann emme aÿz1çapndan büyük olan bir emme borusunun kullanimas1 tavsiye edilir. Emme borusunun içinde hava heybelerinin olusmasmni ônlemek için emme borusunu elektrikli pompaya doÿru biraz egÿiniz. Sekil 2 Emis borularnn lastik veya fleksi bir malzemeden olmas1durumunda emisin etkisiyle büzülmesini engellemek için her zaman vakuma dayanklzbir sekilde güçlendirilmis tip oldugunu kontrol ediniz. Sabit kurulum yapimasidurumunda gerek emis gerekse besleme tarafna bir valf monte edilmesi tavsiye edilir. Bu valf, tüm bakm ve temizlik islemleri için veya pompann kullanimadÿ1zamanlarda pompann yararliasaÿive/veya yukar1 hattnn kapatimasnisaÿlar. Pompa kurulumunu kolaylastrmak için dôner girisle donatimstr (3) ve (4). Fleksi borularn kullanimasi durumunda gerekirse sek.l'deki gibi kavis parça ve PE (polietilen) hortumlardan olusan bahçe kitini ve marpuçlu rekor kitini kullannxz, bunlar tedarikle birlikte verilmez fakat ayrxa satn alnabilir. Küçük ebatlardaki pislik olmas1durumunda pompa girisine entegre edilmis filtreden (1) baska bir filtre takimas1tavsiye edilir. +. Motoru asriçalstrma/uzun çalsma saatlerine maruz brakmaynz, kesinlikle 20 çalstrma/saati geçmemelidir. Emis borusunun çapi elektro pompa aÿ1z çapindan daha büyük veya ayni olmalidir, bakiniz Tablo 3.

7. ELEKTRIK BAGLANTISI

Beslenecek motorun etiketde yazi1gerilimi ile elektrik sebeke geriliminin birbirlerine uygun olduklarni ETKiLi BiR TOPRAK BAGLANTISINI GERÇEKLESTIRMENIN MÜMKÜN OLDUGUNU kontrol ediniz.Teknik etikette ve bu kilavuzdaki Tablo 3'de yer alan gôsterge deÿerlerine uyunuz. Pompa üzerindeki besleme kablosunun uzunluÿu kurulum mesafesini sinirlandinir, uzatma kablosu kullaniimasi gerektiginde ayni tip kablo oldugundan emin olunuz (kuruluma gôre ôrn.H05 RN-F veya H07 RN-F) baknz tablo 3.

VAN Tamamen sw1ile doldurmadan -yaklask 4 litre- pompayiçalstrmaynz. Su kaynaÿnn bitmesi durumunda pompay1kapatarak hemen fisi çekiniz. Kuru çalsmayzônleyiniz.

1. Çalstrmaya baslamadan ônce pompann elle veya tedarik ile birlikte verilen ôzel araç yardmwyla seffaf filtrenin

bosaltma tpasni (1) çkardktan sonra hususi deliginden temiz su ile düzgün bir sekilde ve tamamen dolduruldugunu kontrol ediniz. Bu islem, pompann mükemmel çalsmasive mekanik keçenin iyice yaglanmx olmaya devam etmesi için son derece ônemlidir. Pompa susuz çalistirilarak mekanik keçeye onarilamaz zararlar verilebi

2. Doldurma tpas1stop'a (1) kadar dikkatii bir sekilde tekrar vidalanarak kapatimalxr.

3. Besleme kablosunun fisini 220-240V'Iuk bir prize taknz. Dikkat! Pompa motoru hemen harekete geçecektir, su

seviyesinin, kuyunun veya sarnxn derinligine bagl1olarak en fazla 3 dakikalk sûre gectikten sonra su çkmaya baslayacaktr.

4. Maksimum basnca ulastÿnda pompa otomatik olarak devreden çkar. Su kullanarak basnç minimum basnca

iniyorsa pompa otomatik olarak devreye girer. Baknz Tab.3.

5. Pompayitamamen kapatmak için besleme kablosunun fisini çekiniz.

A Besleme konusunda sorunlarnz varsa, emisteki tüm hava kaybolana dek islemi tekrar edin.

DONMA TEHLIKESi: Pompa 0°C derece altnda sraklklarda çalsmadan kaldÿnda, donduklarnda plastik ksmlarnn çatlamas na sebep olabilecek su artklarnn bulunmadÿnn kontrol edilmesi zorunludur. Pompann birikme egilimi gôsteren maddelerle kullanimxæ olmasi halinde, pompann ôzelliklerini azaltma egilimi gôsteren birikintilerin veya tufallarn olugmasni ônlemek üzere kullanmdan sonra pompayi kuvvetli bir su jeti ile durulaynz.

10. BAKIM VE TEMIZLIK

Normal islemede elektro pompann herhangi bir tip bakma ihtiyac1 yoktur. Her halükarda tüm onarm ve bakm müdahaleleri sadece pompann besleme sebekesi ile baÿlants1 kesildikten sonra yapimalxr. Tekrar baslatidÿnda esyalarn ve kisilerin zarar gôrmemesi için pompann tam olarak monte edilmis oldugundan emin olunuz

10.1 Emme filtresinin temizligi

10.2 Çek valf temizliÿi

(Sek 3) (Sek 4) + Pompann elektrik beslemesini devreden + __Pompann elektrik beslemesini devreden çkarnz. çkarnz + Tedarik ile birlikte verilen ôzel aksesuar yardmzyla + Oncelikle yukari hatta bulunan savak çek valfin tpasn1(5) çkarnz. vanalarni (varsa) Kkapatarak bosaltma + Cekvalfiçkarnz ve pislik varsa temizleyiniz. tpasn1 (6) açnz ve pompann drenajni Parçalarisôkme islemini ters srayla izleyerek tekrar yapnz. yerine monte ediniz. + Elle veya tedarik ile birlikte verilen ôzel aksesuar yardmayla filtre bülmesinin kapaÿniaçnz. ° _ Üstten filtre Ünitesini çkarnz. *< _ Bardaÿ1akan suda durulaynz ve yumusak bir frça ile filtreyi temizleyiniz « _ islem srasnitersten izleyerek filtreyi tekrar monte ediniz.

Arizanin arastirmasina baslamadan ônce pompanin elektrik baÿlantisinin kesilmesi gerekir prizden çekiniz). Besleme kablosu veya pompanin herhangi bir elektrik aksami zarar gôrmüs ise onarim veya parça deÿistirme islemi imalatçi veya imalatçinin teknik servisi veya her türlü riski ônleyecek sekilde bilgi donanimina sahip kalifiye kisiler tarafindan yapilmalidir. ARIZA KONTROL (mümkün sebepler) ÇÔzÜM TL Motor A. Pompann elektrikle baÿlantiarni |C. Sigortalar yanms ise yenisi ile etmiyor ve gü kontrol ediniz. degistirilecektir. yapmayor. B. Gerilimin oldugunu kontrol ediniz. D. Motor soÿuyuncaya kadar yaklask 20 C. Sigortalarikontrol ediniz. dakika bekleyiniz. Nedenini tespit ediniz D. Olasitermik koruma müdahalesi. ve gideriniz. Buna raÿmen sigortalar hemen yanarsa motor ksa devre durumunda bulunur.

2. Motor hareket |A. Etiketde yazii gerilm ile besleme

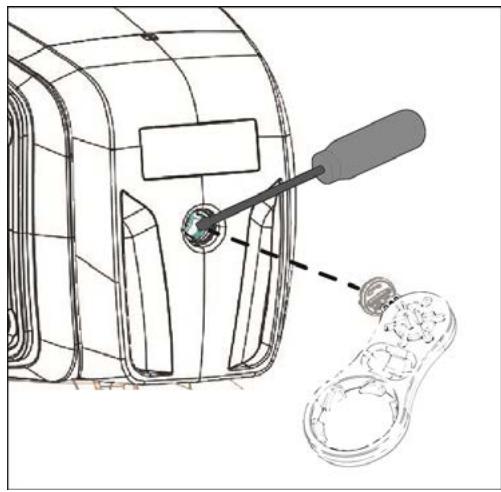

etmemesine ragmen gürültü yapzor. geriliminin birbirlerine uygun olduklarmi kontrol ediniz. B. Pompann veya motorun tkanklklarnn bulunup bulunmadÿnikontrol ediniz. C. Milin bloke etmemis oldugunu kontrol ediniz. D. Kondansatôr durumunu kontrol ediniz. B. Skxklÿigideriniz. C. Kapaÿigevsetmek için tedarik ile birlikte verilen aleti kullannz ve bir tornavida ile de mili gevsetiniz. D. Kondansatôrü yenisi ile degistiriniz.

3. Motor güclükle |A. Besleme geriliminin yetersiz olImadÿn1

dônüyor. kontrol ediniz. B. Hareketli parçalarn sabit parçalara B. Temasn sebeplerini ortadan kaldrnz. dokunup dokunmadÿn1kontrol ediniz.

4. Pompa daÿtm |A. Pompa, doÿru biçimde çalimaya hazr |A. Pompayi suyla doldurunuz ve hava

yapmaor. degildir. bosaltma tpasni gevseterek havann B. Çap1 yetersiz olan bir emme borusu kullanizyor. C. Çek valf veya filtre tkal1 çkmasna dikkat ederek emis islemini gerçeklestiriniz B. Emme borusunu daha büyük çapzolan yenisi ile degistiriniz. C. Filtreyi tekrar temizleyiniz ve yeterli degilse çek valfi de temizleyiniz.

olusumunu kolaylastrayor. ARIZA KONTROL (mümkün sebepler) ÇÜzimM

5. Pompa su ile |A. Emis borusu vastasyla hava emisi. A. Baÿlantiarn ve emis borularnn

dolmuyor. B. Emme borusunun eÿimi hava kabarck szdrmaeziÿni kontrol ederek nedeni ortadan kaldrnz ve emis islemini tekrar ediniz B. Emme borusunun eÿimini düzeltini.

6. Debiindirimlidir. À. Emis borusu tkal1 A. Emis borusunu tekrar temizleyiniz.

B. Pompa dislisi asnmx veya tkanktr. B. Pompa dislisini yenisi ile degistirin veya C. Emme borunun çapiçok küçüktür. tkanklklardan temizleyiniz. C. Boruyu daha büyük çapzolan yenisi ile degistiriniz.

7. Pompa çok sk |A. Genlesme tank1 membrani zarar |A. Yetkill teknik servis tarafndan

devreye giriyor ve gôrmüs. membranidegistiriniz. devreden çkzyor. B. Genlesme tabkibasnciçok düsük. B. Genlesme tankn11.6 +-0.2 bar'a kadar doldurunuz. Baknz Tab.3.

8. Pompa gürültü |A. Pompa ve borularn iyi bir biçimde |A. Gevsetilmis parçalaritespit ediniz.

yaparak titriyor. tespit edildigini kontrol ediniz. B. Pompa, kavitasyon olaylaryla çalxyor, |B. yani pompalayabildigi su miktarndan daha çok su istiyor. C. Pompa etiketde gôsterilen degerlere |C ôzen gôsterilmedigi bir durumda çalsyor. Emme yüksekligini azaltp yükleme kaçrmalarnikontrol ediniz. Basma hattnda pompann daÿtmni azaltma yararl1olabilir.

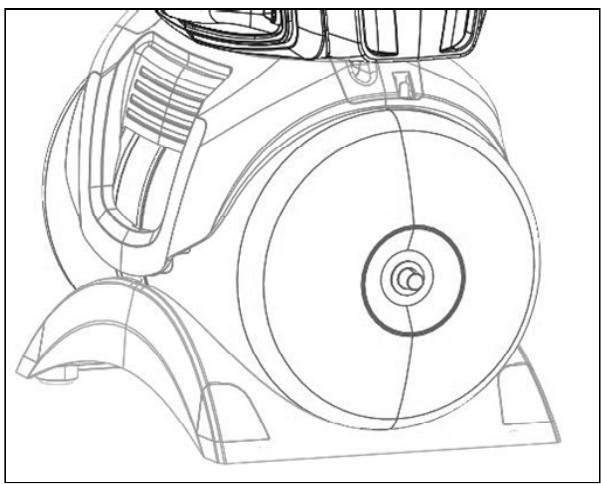

GENLESME TANKINI HAVA ILE DOLDURMA

Genlesme tankndaki basnç yaklask 1.6 +-0.2 bar olmalxir. çalstrmada herhangi bir islem yapimas1gerekmez. Hava dolumu için bir havali pompa veya basnç gôstergesi gerekmektedir.

Fabrikada ôn dolumu yapimstr, dolaysyla ilk (manometresi) bulunan bir lastik sisirme cihazi

Ônceden izin verilmemis olan her türlü deÿisiklik, üreticiyi her tür sorumluluktan muaf kilar. Onarimlarda kullanilan tüm yedek parçalarin orijinal olmasi gerekir ve tüm akse-suarlar, üzerlerine takilabilecekleri makinelerin ve tesisle-rin maksimum güvenligini garanti edebilecek sekilde üre-tici tarafindan onaylanmis olmalidirlar. Bu ürün, fabrikasyon hatas1veya kullanian malzemenin kusurlu olmasna kars1yasal garanti (Avrupa Birliginde satn alnmasndan itibaren 24 ay) kapsamndadr. Garanti kapsamndaki ürün asaÿgxaki kosullar1 karsiamasi1 durumunda takdire gôre mükemmel durumdaki yeni bir ürün ile degjistirilebilir veya ücretsiz olarak onarmisaÿlanabilir: + ürün doÿru ve talimatlara uygun bir sekilde çalxtrimx olmalxir ve satn alan kisiler veya üçüncü sahslar tarafndan tamir edilmeye çalsimamx olmalxir. + Ürün, satn alndÿni1 kantlayan belge (fatura veya resmi fis) eklenerek ve karsiasian sorunun Ksa bir açklamas1ile birlikte sat noktas na teslim edilmelidir. Çark ve asnmaya maruz parçalar garanti kapsamnda degildir. Garanti kapsamnda yapian herhangi bir müdahale garanti süresini uzatmaz.
