KULLANIM KILAVUZU D-BOOST650 3000 L/H TALLAS

Kurulumasciousen once tum dokumantasyon dikkatlice okuyunuz.

Herhangi bir islemden once fişi cekiniz. Pompanin kuru calistirilmasindan kesinlikle kaçınilmaldir.

Elektro pompayi bozuk hava durumlarindan koruyunuz.

Aşiriyükten koruma. Pompa termik bir motor asiri yük koruması ile donatilmalık. Motorun asiri isinması durumunda motor asiri yük koruması otomatik olarak pompayı kapatır. Soğuma suresi yaklaşık 15-20 dakikadir, daha sonra pompa otomatik olarak açilir. Motor asiri yük korumasınmindedahalesinden sonra durugsbebebinin kesinlikle araştlması ve giderilmesi gerekir. Bakaniz Ariza Araştrirma.

1. UYGULAMALAR

Kendinden emisi jet santrifuj pompalar, gazl suyun bulundugu durumlarda bile mukemmel emme kabiliyeti var. Ozwlike, su temini ve kirsal alan basinclandirma da kullanim icin tavsiye edilir. Kucuk tarim islerinin yaplacagi tarla ve bahceler icin, evlorde acil durum ihtiyaçları ve her turlu hobi isleri icin uygundur.Kompakt ve kullanisi sekli saysinde depolardan veya nehirlerden su seksilmesi gibi acil durumlarda taşınabilir pompa olarak da uygulama alanı bulmaktadir.

Bu pompalar, konuya iliskin yururlukte bulunan kaza onleme yonetmeliklerine gore havuzlarda, dur-gun sularda, icinde insan bulunan su havzalarinda veya hidrokarbonlarin (benzin, gaz yağı, mazot, eritici sivilar) pompalanması icin kullanilamaz. Yerleştilmeden once temizlik prosedürü öngörmek iyi bir kural olacaktir. "Bakim ve Temizlik" bolümüne bakınüz.

2. POMPALANABILIR SIVILAR

Temiz, kat vaya asindirici cisimleri bulunmayan, sert olmayan.

Tablo 1

Tatl sular	●
Yağmur suyu (filtretenmiş)	●
Berrak atık sular	○
Pis sular	○
Çeşme suyu (filtretenmiş)	●
Nehir veya gül suları (filtretenmiş)	●
Içme suyu	●

Uygun
Uygundegil

3. TEKNiK VERiLER VE KULLANIM SINIRLANDIRMALARI

• Besleme gerilimi: 220-240V, elektrik verileri etiketine bakiniz
• Gecikbirilmis hat sigortaları (versiyon 220-240V): Takribi değerler (Amper)
  Depolama sicutligi: -10^ + 40^

Tablo 2

Model	220-240V 50Hz hat sigortarari
P1= 650	4

Tablo 3

	Model	P1=650
Elektrik verileri	P1 Nominal ÇekilenGPC [W]	650
	P2 [W]	400
	Şebeke voltajı [V]	1 ~ 220-240 AC
	Şebeke frekanslı [Hz]	50
	Akım [A]	3.11
	Kondansatör [μF]	12.5
	Kondansatör [Vc]	450
Hidrolik veriler	Maks. kasite [l/dak]	3000
	Maks. basma yükboligi [m]	39
	Maks. basma basınçı [bar]	3.9
	Maks. basınç [bar]	6
	Maks. emiş derinligi [m/min]	8 m / < 3min
Kullanım alanı	Besleme kablosu uzunluğu [m]	1.5
	Kablo tipi	H07 RNF
	Motor koruma derecesi	IP X4
	İzolasyon sin��态	F
	Sıvı sıçakkı arakişı [°C]	0 temiz su °C / +35 °C
	Evde kullanım:içın EN 60335-2-41 standardı	standardı
	Maks. partikel übatı [mm]	Clean water
	Maks. Ortam sıçakkı [°C]	+40 °C
Ağırkı	DNM GAS	1" M
	Net/Brüt a关键字 yaklaşık [kg]	8.64/10.84

Pompa, farkli bir sekilde desteklenmesi gereken borularin aigriligi taiyamaz.

4. ISLETME

4.1 Depolama

Tüm pompalar kapalı, kuru ve hava nemi mumkün olduğunca sabit olan, titresim ve toz bulundurmayan mekanlarda depolanmaldir. Kurulma anina kadar icinde kalmaları gereken original ambalajlar icinde teslim edilirler.

4.2 Nakledilme

Urunlerin gereksiz darbe ve carpismalara maruz kalmasindan kaçıniniz.

4.3 Aigrlik ve olculer

Ambalaj uzerindeki yapişkan etikette elektro pompanin toplam ağırkı ve ebatları yer almaktadir.

5. UYARILAR

Pompalar kesinlikle beslme kablosu kullanilarak asili halde taşınmamali, kaldirilmamali veya calistirilmamalidir; hususi kolu kullanıniz.

• Pompa asla kuru calistirilmamalidir. Imalatci Firma, pompanin kurcalanmis veya tadil.

TÜRKQE

6. KURMA

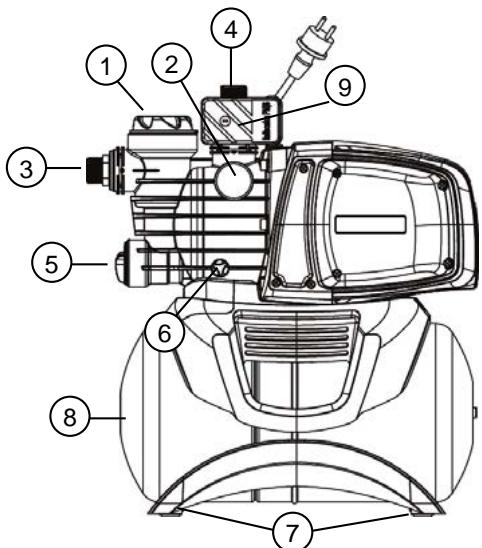

1 On filtrre
2 Manometre
3 Ayarlanabilir emme baglantisi
4 Besleme baglantisi
5 Entegre edilmiçcek valf
6 Bo saltma tipasi
7 Titresim önleyici kauçuk ayaklar
8 18 litreik depo.
9 Akis salteri

Elektro pompa hava sartlarindan korunakli ve sicakligi 40^' yi aşmayan bir yere kurulmaldir.

Pompa titresim onleyici ayarlarla donatilmistir fakt sat sabit kurulum sos konusu Oldugunda bu ayakları;cikarmak ve dayama temeline ankarajlamak mumkundur (7).

Deformasyon ya da bozukluklarin olusmaması icin borularin pompa ağüzliklarina asiri yük aktarmasıni onleyiniz (3) ve (4).

Pompayi pompalanacak sviya mumkun oldugu kadar yakin bir yerde yerleştiniz.

Pompa yalnizca yatay durumda yerlesteirilmelidir.
Borularin ic capi kesinlikle elektro pompanin emisteki aigizlik caplarindan daha kucuk olmamalidir ve pompa filtre (1) vecek valf (NRV) (5) ile donatilmisir.
Emme derinligi dort metreyi asarsa ya da uzun yatay borular halinde capi elektrikli pompanin emme aigzi capindan buyuk olan bir emme borusunun kullanilmasi tavsiye edilir. Emme borusunun icinde hava heybelerinin olusmasini onlemek icin emme borusunu elektrikli pompaya dogru biraz eginiz. Sekil 2
Emis borularin lastik veya fleksi bir malzemeden olmasi durumunda emisin etkisiyle buzulmesini engellemek icin her zamanvakuma dayanikli bir sekilde guclendirilmis tip oldugunu kontrl ediniz.
Sabit kurulum yapilmasi durumunda gerek emis gerekke besleme tarafina bir valf monte edilmesi tavsiye edilir. Bu valf, tum bakim ve temizlik islemleri icin veya pompanin kullanilmadi zamanlarda pompanin yararl aasa ve/veya yukari hattinin katilmasini saglar. Pompa kurulumunu kolaylastrupmak icin doner girisle donatilmstir (3) ve (4).
Fleksi borularin kullanilmasi durumunda gerekirse sek.1'deki gibi kavis parca ve PE (polietilen) hortumlardan olusan bahçé kitini ve marpuçlu rekor kitini kullanınüz, bunlar tedarikle birlikte verilmez fakat ayrica satin alınabilir. Küçuk ebatlardaki pislik olması durumunda pompa girisine entegre edilmiş滤reden (1)bara bir filtre takilması tavsiye editir.

Motoru asiri calistirma/uzun calisma saatlerine maruz birakmayiniz, kesinlikle 20 calistirma/saati gezmemelidir.

Emis borusunun capi elektro pompa aigiz capindan daha buyuk veya ayni olmalidir, bakiniz Tablo 3.

7. ELEKTRIK BAGLANTISI

Beslenecek motorun etiketde yazili gerilimi ile elektrik sebeke geriliminin birbirlerine uygun olduklarini, ETKILI BIR TOPRAK BAGLANTISINI GERÇEKLESTSIRMEN MUMKUN OLDUGUNU kontrl ediniz.Teknik etikette ve bu kulavuzdaki Tablo 3'de yer alan goşsterge değerlerine uyunuz.

Pompa überindeki beslme kablosunun uzunluğu kurulum mesafesini sinirlandirir, uzatma kablosu kullanilmasi gerektigiinde ayni tip kablo oldugundan emin olunuz (kurulama gore orn.H05 RN-F veya H07 RN-F) bakiniz tablo 3.

8. CALISTIRMA

Tamamen sivile doldurmadan -yaklasik 4 litre- pompayi calistirmayiniz.

Su kaynagin bitmesi durumunda pompayi kapatarak hemen fişi cekiniz. Kuru calismayi onleyiniz.

1. Çalıstirmaya stelltamadan.Once pompanın elle veya tedarık ile birlikte verilen Özel araç yardımlıyla seffaf filtrenin böşaltma típasıni (1)*cikardıktan sonra hususi deligienden temiz su ile dizgün bir seksilde ve tamamen doldurulduğunu kontrol ediniz. Bu ilem, pompanın;mukemmel calismasi ve mekanik ceçenin iyice yağlanmis olmaya devam etmesi icin son derece onemlidir. Pompa susuz calistirilarak mekanik keçeye onarilamaz zararlar verilebilir.
2. Doldurma tipasi stop'a (1) kadar dikkatli bir sekilde tekar vidalanarak kapatilmalidir.
3. Beslme kablosunun fişini 220-240V'uk bir prize takiniz. Dikkat! Pompa motoru hemen harekete gelecektir, su seviyesinin, kuyunun veya sarnicin derinligine®, Olarak en fazla 3 dakikalı sureGPCtikten sonra suçlmayasciouslayacaktir.
4. Maksimum basinca ulastiginda pompa otomatik olarak devreden cikar. Su kullanarak basinc minimum basinca iniyorsa pompa otomatik olarak devreye girer. Bakiniz Tab.3.
5. Pompeyi tamamen kapatmak icin besleme kablosunun fişini cekiniz.

9. TEDBIRLER

DONMA TEHLIKESI: Pompa 0^ derece alte inda sicutkiklarda calismadan kaldiginda, donduklarinda plastik kismilarinin catlamasina sebeb olabilecek su artikarinin bulunmadiigin kontrl edmesi zorunludur.

Pompanin birikme eigilimi goisteren maddelerle kullanilmis olmasi halinde, pompanin özelliklerini azaltma eigilimi goisteren birikintilerin veya tufallarin olusmasini onlemek üzere kullanimdan sonra pompayi kuvetli bir su jeti ile durulayiniz.

10. BAKIM VE TEMIZLIK

Normal istlemede elektro pompanin herhangi bir tip bakima ihtiyaci yoktur. Her halukarda tum onarim ve bakim mudahalereri sadece pompanin besleme sebekesi ile baglantisi kesildikten sonra yapilmalidir. Tekrar baslatildiginda esyalarin ve kisilerin zarar gormemesi增長 pompanin tam olarak monte edilmis oldugundan emin olunuz.

10.1 Emme filtresin in temizligi

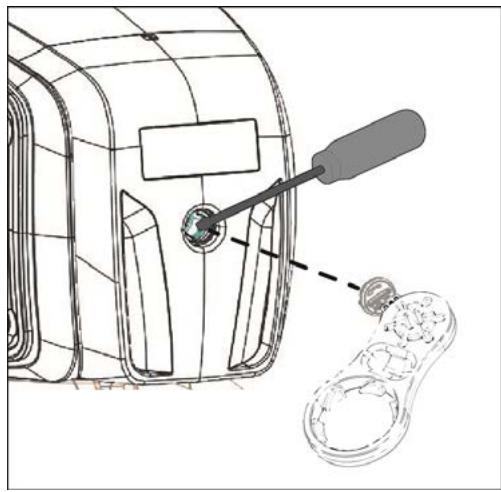

(Sek 3)

• Pompanin elektrik beslemesini devreden Çikarınüz.
• Öncelikle yukari hatta bulunan savak vanalarini (varsa) kapatarak boşaltma tipasini (6) acınüz ve pompanın drenajini yapınüz.
• Elle veya tedarik ile birlikte verilen özel aksesuar yardimiyla filtré bolmesinin kapağıni acıniz.
  Ustten fentre unitesini cikariniz.
• Bardagli atan@sudurulayinizveyumusakbir fircaileftilretytemizleyiniz.
• Islem sirasini tersten izleyerek filtreyi tekrar monte ediniz.

10.2 Cek valf temizligi

(Sek 4)

• Pompanin elektrik beslemsini devreden Çikarınüz.
• Tedarik ile birlikte verilen özel aksesuar yardimıyalaçek valfin tipasini (5) Çikarınüz.
• Cekvalfi Çikarınüz ve pislik varsa temizleyinüz.
• Parçalari sökme islemini ters sirayla izleyerek tekrar yerine monte ediniz.

11. ARIZA TESPITI

Arizanin arastirmasinasciousamad an once pompanin elektrik baglantisin nkesilmesi gerekir (fisi prisden cekiniz). Besleme kablosu veya pompanin herhangi bir elektrik aksami zarar gormus ise onarim veya parca degistirme islemi lmalatci veya imalatcinin teknik servisi veya her turlu riski onleyecek sekilde bilgi donanimina sahip kalifiye kisiler tarafindan yapilmalidir.

ARIZA	KONTROL (mümkün sebepler)	ÇÖZÜM
1. Motor hareket etmiyor ve gürültü yapymiyor.	A. Pompanın elektrikte böglantiları kontrol ediniz.B. Gerilimin olduğunu kontrol ediniz.C. Sigortarı kontrol ediniz.D. Olası termik koruma yüzalesi.	C. Sigortalar yanım Şe iledehyşirilecekbir.D. Motor soğuyuncaya;kadar)yakkı 20 dokika bekleyiniz. Nedenini tespit ediniz ve gideriniz.Buna ragmen sigortalar hemen yanarsa motor kırba devre durumunda bulunur.
2. Motor hareket etmemesine ragmen gürültü yapymiyor.	A. Etiketde yazili gerilim ile besleme geriliminin birbirlerine uygun olducları kontrol ediniz.B. Pompanın vya motorun:tikanıklıklarınil bulunup bulunmadı�能i kontrol ediniz.C. Milin bloke etmemeş olduğunu kontrol ediniz.D. Kondansatör durumunu kontrol ediniz.	B. Sılışkı�能i gideriniz.C. Kapa�能Greekmetek ilebirlikte verilen aleti kullanız vebir tornavida ile de miliGreeketiniz.D. Kondansatör üenisı iledehyşiriniz.
3. Motor güçlükle,DBonüyor.	A. Beslere geriliminin yetersiz olmadi�能i kontrol ediniz..B. Hareketli parçaların sabit parçalarada dokunup dokunmadı�能i kontrol ediniz.	B. Temasin sebeplerini ortadan kaldiriniz..
4. PompaDAQİtm yapymiyor.	A. Pompa,.Doğru biçimde calisma hyazı degildir..B. Çapı yetersiz olan bir emme borusu kullanıyor.C. Çek valf veya:filtre:taki.	A. Pompayı suyla doldurunuz ve hava boşaltma tipasınGreeketerek havanıçıkması n dialkata demerek emiyleminiGreekleşiriniz.B. Emme borusunu daha:yüzçapı olan yenisi iledehyşiriniz.C. Filtreyi tekrar temizleyiniz ve yeterlidehyilseçekvalfidelemizleyiniz.
ARIZA	KONTROL (mümkın sebepler)	ÇÖZÜM
5. Pompa su ile dolmuyor.	A. Emiş borusu vasıasıyla hava emişi. B. Emme borsunun erfolimi hava kabarcık olusumunu kolaylıştırıyor.	A. Bağlantilarin ve emiş borunarın siz)dirmazlıkıntı kontrol ederek nedeni ortadan kaldiriniz ve emiş,islemini tekrar ediniz. B. Emme borsunun erfolimini yüzeltini.
6. Debi indirilmidir.	A. Emiş borusu tıkalı. B. Pompa dislisiassistantiyle vya tikanıktı. C. Emme borunn capiçokkıktür.	A. Emiş borsunu tekrar temizleyiniz. B. Pompa dislisiyanis ildeğistirin vya tikanıklıklardan temizleyiniz. C. Boruyu daha buyük capi olan yenisi iledehyistiriniz.
7. Pompa çok sık devreye giriyor ve devreden Türkiye.	A. Genleşme tankı membranı zarar görmüş. B. Genleşme tabkı basinciçokkışuk.	A. Yetkili teknik servis tarafindan membranıdehyistiriniz. B. Genleşme tankı 1.6 +-0.2 bar’a kadardoldurunuz. Bakıniz Tab.3.
8. Pompa gürlültü yaparak titriyor.	A. Pompa ve borularin iyi birbicimde tespit edildiğincı kontrol ediniz. B. Pompa, kavitation onlaylariyla calişiryor, yani pompalayabildiği su mikelendan daha;cok su istiyor. C. Pompa etiketde gosterilendehyerlere özen gosterilmediği bir durumda calişiryor.	A. Geşetilmigi parçaları tespit ediniz. B. Emme)yükbsekligini azaltip yükleme kaçırmaları kontrol ediniz. C. Basmahattinda pompanı dağıtmınalazaltma yarıll Olabilir.

GENLEŠME TANKINI HAVA ILE DOLDURMA

Genleşme tankindaki basinç yaklaşık 1.6 +-0.2 bar olmaldir. Fabrikada on dolumu yapilmıy ,(dolayisiyla ilk calistirmada herhangi bir islem yapilması gerekmez.

Hava dolumu icin bir havali pompa veya basinc gostergesi (manometresi) bulunan bir lastik siirme cihazigerekmektedir.

1. Koruma kapağınin vidalarını sökünuz.
2. Havali pompayi veya lastik Şişirme cihazıni genlşme tankinin valfine takıniz, manometre yaklaşık 1.6+-0.2 bar basincini gösterene kadar pompalayiniz.
3. Koruma kapağını tekrar vidalayiniz.

12. GARANTI

Önceden izin verilmemiş olan her turludehyşigkeit, üreticiyi her tür sorumluluktan muaf kilar. Onarilmarda kullananan:tüm yedek parçaların original olması gerekir ve:tüm akse-suarlar,üzerlerine takilabilecekleri makinererin ve tesisle-rin maksimum güvenligini garantı ede bilecek seksilde üre-tici tarafindan onaylanmı olmalidirlar.

Bu urun, fabrikasyon hatasi veya kullanilan malzemenin kusurlu olmasina karşi yasal garanti (Avrupa Birliginde satin alinmasindan itibaren 24 ay) kapsamindadir. Garanti kapsamindaki urun asagidaki kosullari karilaması durumunda takdire gore mukemmel durumdaki yeti bir urun ile degistirilebilir veya ücretsis olarak onarimi sağlanabilir:

• urun doitve talimatlara uygun bir sekilde calistirilmis olmalidir ve satin alan kisiler vya uuncu sahislar tarafindan tamir edilmeye calisilmamis olmalidir.
• Ürün, satın alindüzinalkanılayan belge (fatura veya resmi fiş) eklenerek ve karsılasilan sorunun kisa bir acıklamasi ile birlikte satı noktasınTESlim edilmelidir.

Çark ve aşınmaya maruz parçalar garanti kapsaminda degildir. Garanti kapsaminda:yaplan herhangi bir muddahale garanti süresini uzatmaz.
