KÄYTTÖOHJE D-BOOST650 3000 L/H TALLAS

4.1 Varastointi 57
4.2 Kuljetus 57
4.3 Paino ja mitat. 57

1. VAROITUKSIA 57

6.ASENNUS 58
7. SÄHKÖLIIITÄNTÄ 58
8. KAYNNISTYS 58
9. VAROTOIMET 59

1. HUOLTO JA PUHDISTUS 59

10.1 Imusuodattimen puhdistus 59
10.2 Takaiskuventaillin puhdistus 59

1. VIANETSINTÄ 59
   TÄYTÄ PAISUNTASÄILIÖ ILMALLA 60
2. TAKUU 60

VAROITUKSIA

Lue kaikki ohjeet huolellisesti ennen asennusta:

Irrota pistoke ennen toimenpiteita. Välta ehdottomasti kuivakäytöä.

Suojaa sahkopumppu ilmastotekijöilta.

Ylikuormitussuoja. Pumppu on varustetu moottorin lamposuojalla. Jos moottori ylikuumenee, moottorin lamposuoja pysayttäa pumpun automaattisesti. Jähtymisaika on noin 15-20 minuuttia, minkä jälkeen pumppu käynnistyy uudelleen automaattisesti. Jos moottorin lamposuoja laukeaa, etsi ehdottomasti laukeamisen syy ja korjaa se. Lue Vianetsintä-luku.

1. KÄYTTÖTAVAT

Keskipakopumput automaattisella suihkuimulla, joihin kuuluu erinomainen imukyky myos jos paikalla on hiilihappovettä. Tarkoitetti erityisesti mokkien vedensyöttöän ja -paineistukseen. Soveltuu pienviljelyksiin vihannes- ja puutarhoissa, kotitalouksien hatatiloihin ja harrastuskaytöän. Kompaktin muotonsa ja helpon käsitetävytensä ansiosta sitä voidaan hatatilanteessa käytäkanettavana pumpppuna myos muihin tarkoituksiin, esim. vedenottoon saillioistä tai vesistöista.

Aihekohtaisten voimassa olevien tapaturmantorjuntamäräysten mukaan naita pumppuja ei tule käytta uima-altaissa, lammissa tai piha-altaissa, joissa on ihmisä. Niillä ei myöskän tule pumpata hiilivetyjä (bensiini, dieselöljy, polttooljyt, liuottimet jne.). Puhdista pumppu ennen sen asettamista varastoon. Katso Huolto ja puhdistus.

2. PUMPATTAVAT NESTEET

Puhdas, ei kiinteita tai hankaavia osia, ei aggressivinen.

Taulukko 1

Puhdas vesi	●
Sadevesi (suodatettu)	●
Kirkas jätevesi	○
Likainen vesi	○
Lähdevesi (suodatettu)	●
Joki- tai järvivesi (suodatettu)	●
Juomavesi	●

Soveltuu
Ei sovellu

3. TEKNISET TIEDOT JA KÄYTTÖRAJOITUKSET

Sähköjannite:220-240V,ks.Arvokilpi
Viivesulakkeet (versio 220-240V): vitteelliset arvot (A)
- Varastointilämpötila: -10 - +40 °C

Taulukko 2

Malli	Verkkosulakkeet 220-240V 50 Hz
P1= 650	4

Taulukko 3

	Malli	P1=650
Sähkötiedot	P1 nimellistehonkulutus [W]	650
	P2 [W]	400
	Verkkojännite [V]	1 ~ 220-240 AC
	Verkkotaajuus [Hz]	50
	Virta [A]	3.11
	Kondensaattori [μF]	12.5
	Kondensaattori [Vc]	450
Hydrauliset arvot	Maks.virtausnopeus [L/h]	3000
	Maks.painekorkeus [m]	39
	Maks.painekorkeus [bar]	3.9
	Maks.paine [bar]	6
	Maks.imusvyys [m/min]	8 m / < 3min
Käytövalue	Sähköjhodon pituus [m]	1.5
	Johdon typpi	H07 RNF
	Moottorin suoja-aste	IP X4
	Eristysluokka	F
	Nesteen lämpötila-alue [°C]
	kotitalouskäytössä standardin EN	0 °C / +35 °C
	60335-2-41 mukaan
	Hiukkasten maks.koko	puhdas vesi
	Ympäröivä maks.lämpötila [°C]	+40 °C
Paino	DNM GAS	1" M
	Likimäär. netto/bruttopaino [kg]	8.64/10.84

Pumppu ei kykene Kannattamaan letkujen painoa. Tue letkut asianmukaisesti.

4. KÄSITTELY

4.1 Varastointi

Kaikkia pumppuja tuee sailyttaa suojatussa ja kuivassa tilassa, Jonka ilmankosteus on mahdollisimman tasainen ja jossa ei ole tarinaa tai polya. Pumppu toimitetaan alkuperaisessa pakkauksessaan, jossa se tuee sailyttaa asennukseen asti.

4.2 Kuljetus

Ala kohdista laitteeseen turhia iskuja tai tormayksiä.

4.3 Paino ja mitat

Pakkaukseen kiinnitetyssä tarrassa ilmoitetaan sahköpumpun kokonaispoina ja mitat.

5. VAROITUKSIA

Älä koskaan kuljeta tai nosta pumppua sahköjhodosta tai käynnistä sitä sen roikkuessa sahköjhodon varassa. Käytä erityistä kahvaa.

Pumppua ei saa koskaan kayttäkuivana.

6. ASENNUS

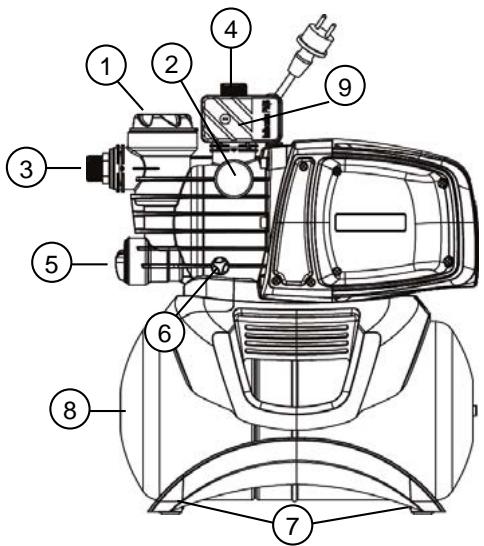

1 Esisuodatin
2 Painemittari
3 Kännettäv imuliitanta
4 Poistoliitanta
5 Sisaanrakennettu takaiskuventtiili
6 Tyhjennystulppa
7 Tärinä vaimentavat tukijalat
818 L:n sailiio
9 Virtauskytkin

Sähköpumppu tulee asentaa ilmastotekijöiltä suojattuin paikkaan, jonka ympäröivä lampötila ei ole yli 40^ .

Pumpussa on tärinä vaimentavat tukijalat. Jos pumppu asennetaan kiinteästi, ne voidaan poistaa ja pumppu ankkuroida tukialustaan (7).

Varmista, etteivat letkut kohdista liialsta kuormitusta pumpun aukkoihin (3) ja (4). Seurauksena saattaa olla vaantyminen tai rikkoutuminen.

Pumppu on aina hyvä asemoida mahdollisimman lahelle pumpattavaa nestettä.

Pumppu on asennettava yksinomaan vaakasuoraan asentoon.
Letkujen sisahalkaisija ei saa koskaan olla sähköpumpun aukkoja pienempi. Pumpun imupuolella on suodatin (1) ja takaiskuventtiili (5).
Kun kyseeessä on yli neljan metrin imusvyyss tai jos kyseeessä on huomattavat vaakasuoraan tehtävat reitit on hyvä käyttaä imuputkea, Jonka lapimitta on suurempi sähkopumpun imuaukkoon nähden. Estäksesi ilmataskujen muodostumista imuputken sisälle, asenna sähkopumpun suuntaan menevä imuputki kevyesti kaltevaan asentoon. Kuva 2
Jos imulektu on kumia tai joustavaa materiaialia, tarkista aina etta se on vahvistettua ja alipainettakestavaa typpia, ettei se painu kokoon imun vaikutuksesta.
Jos pumppu asennetaan kiinteästi, asenna sulkuventailli sekä imu- että painepuolle. Siten voit suldea järestelmän pumppuua ennen ja/tai sen jälkeen. Tämä on hyödyllistä suoritettaessa huoltoja ja puhdistuksia tai pumpun käytötaukojen aikana.
Asennuksen helpottamiseksi pumppu on varustetu kännettävällä imu (3) ja (4).
Käytä letkuille tarvittaessa erikseen tilattavia kulmakappaletta (kuva 1) ja puutarhasarjaa, johon sisältyy PE-putki, liitinsarja ja suutin.
Jos likahiukkaset ovat hyvin pienikokoisia, käytä sisäänrakennetun suodattimen (1) lisäksi imulektkuun asennettua pumpun imusuodatinta.

Moottorin käynistystmaärä tunnissa ei saa olla liallinen. Se ei saa ylittä 20 käynistystä tunnissa.

Halkaisija imuputken on oltava suurempi tai yhta suuri kuin halkaisija Sähköpumppuyksiköt suun, katso taulukko 3.

7. SÄHKÖLIIITÄNTÄ

Varmista, etta verkkovirta vastaa syotettavän moottorin kilvessä annettua arvoa ja etta MAADOITUS ON MAHDOLLISTA SUORITTAA. Noudata arvokilven ja tämän käyttooppaan tauulkon 3 arvoja.

Pumpun asennusetäisyys riippuu sähköjohdon pituudesta. Jos tarvitset jatkojohtoa, varmista etta se on samaa tyyppia (esim. H05 RN-F tai H07 RN-F järjestelmästä riippuen), katso taulukko 3.

8. KÄYNNISTYS

Täytä pumppu ennen käynnistystä kokonaan nesteellä (noin 4 litraa).

Jos vesi loppuu, sommuta pumppu valittomasti irrottamalla pistoke pistorasiasta. Välta kuivakäytöä.

1. Tarkista ennen käynistystä, etta pumppu on käynistystäytety asianmukaisesti. Täytä se kokonaan puhtaalla vedellä tāytöreiän kautta poistamalla suodattimen lapiñakyvä tāytötulppa (1) käsin tai ohessa toimitetulla tyokalulla. Tämä toimenpide on olellinen pumpun oikeaa toimintaa varten ja valttämätön mekanisen tiivisteen hyvää voitelua varten. Kuivakäynti saa aikaan korjaamattomia vikoja mekaniselle tiivisteelle.
2. Täytötulppa (1) tulee tämän jälkeen ruuvata huolellisesti kiinn pohjaan asti.
3. Kytke pistoke 220-240V:n pistorasiaan. Varoitus! Pumpun moottori kaynnistyy valittomasti. Vettä alkaa tulla ulos enintään 3 minuutin kuluttua riippuen kaivon tai sailiön vedensvyydestä.
4. Kun maksimipaine saavutetaan, pumppu kytkeytyy pois automaattisesti. Jos paine laskee minimiarvon alapuolle veden kayton aikana, pumppu kytkeytyy paalle automaattisesti. Katso taulukko 3.
5. Sammuta pumppu kokonaan irrottamalla pistoke pistorasiasta.

Jos kännistystäytössä on ongelmia, toista toimenpidettä, kunnes kaikki ilma on poistunut impuolelta.

9. VAROTOIMET

JÄATYMISVAARA:Jos pumppu jatetään kayttötaun ajaksi alle 0^:n lampötilaan, varmista ettei sihen ole jänty vettä, joka jaatyessaan aiheuttaa muoviosien halkeilua.

Jos pumppua on käytety aineissa, jotka pyrkivat keräantymän, tai klooria sisälvässä vedessä, huuhtele se käytön jälkeen voimakkaalla vesisuihkulla. Siten estät pumpun ominaisuksia heikentävien keräantymien tai saostumien muodostumisen.

10. HUOLTO JA PUHDISTUS

Sähköpmppua ei tarvitse huoltaa, jos sitä käytetän normalaisti. Pumpun sähkö tulee joka tapauksessa katkaista aina ennen korjauksia ja huoltoja. Varmista aina käynnistäessäsi pumpun uudelleen, etta se on asennettu asianmukaisesti valttäksesi henkilöihin ja esineisiin kohdistuvat vaarat.

10.1 Imusuodattimen puhdistus

(kuva 3)

• Katkaise pumpun sahkö.
• Sulje ennen pumppua sijaitsevat luistiventtiilit (jos asennettu) ja anna pumpun tyhjentyä avaamalla tyhjennystulppa (6).
• Ruuvaa auki suodatinkammion kansi käsin tai ohessa toimitetulla työkalulla.
• Poista suodatinyksikkö ylhaälta.
• Huuhtele malja juoksevan veden alla ja puhdista suodatin pehmeällä harjalla.
• Asenna suodatin takaisin suorittamalla toimenpiteet vastakkaisessa järestyksessä.

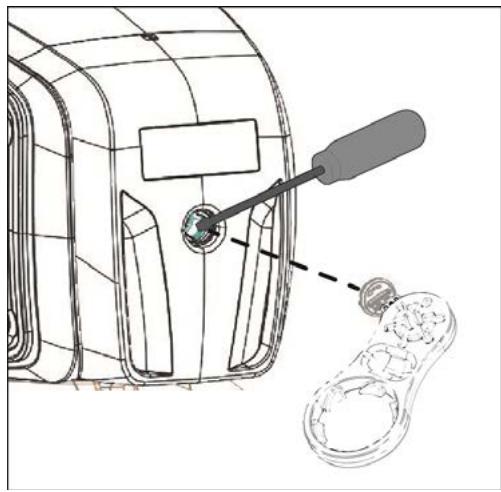

10.2 Takaiskuventtiilin puhdistus

(kuva 4)

• Katkaise pumpun sahkö.
• Poista takaiskuventtiilin tulppa (5) ohessa toimitetulla tyokalulla.
• Poista takaiskuventtiili ja poista siitta tarvittaessa lika.
• Kokoa osat vastakkaisessa järjestyksessä purkamiseen nähden.

11. VIANETSINTÄ

Katkaise pumpun sahkö ennen vianetsintä (irrota pistoke pistorasiasta). Jos sahköjohto tai muu pumpun sahköosa on vauroitunut, ainoastaan valmistaja, sen valtuuttama huoltoliike tai ammattitaitoinen henkilö saa suorittaa korjaukset tai vaihdot, jotta käytö on turvallista.

VIKA	TARKASTUKSET (mahdolliset syyt)	KORJAUSTOIMENPITEET
1. Moottori ei käynnisty eikä saa aikaan melua.	A. Tarkista sähköliitännät. B. Tarkista, etta moottorissa on virta. C. Tarkista suojaavat sulakkeet. D. Lämpösujoa on saattanut laueta.	C. Vaihda ne uusiin jos ne ovat palaneet. D. Odota noin 20 minuuttia, etta moottori jäähtyy. Tarkista laukeamisen syy ja korjaa se. HUOM: jos vika uusiutuu valittömösti se tarkoittaa, etta moottorissa on syntynyt oikosulku.
2. Moottori ei käynnisty mutta saa aikaan melu.	A. Varmista, etta verkkojännite vastaa kilvessä osoitettua jännitettä. B. Etsi mahdolliset pumpussa tai moottorissa esiintyvät sukkeumat. C. Tarkista, ettei akseli ole jumissa. D. Tarkista lauhduttimen tilä.	B. Poista tutkeumat. C. Käytä ohessa toimitettua työkalua ruuvataksesi kannen auki ja irrota akseili ruuvimeisselillä. D. Vaihda lauhdutin.
3. Moottorin pyörinnässä ongelmia.	A. Varmista, etta syöttöjännite on riittävä. B. Tarkista likkuvien ja kiinteiden osien välissä syntyvät hankaumat.	B. Poista hankautumista aiheuttavat syyt.
4. Pumppu ei pumpaa.	A. Pumppua ei ole esitäytety oikein. B. Imuputken lämitta on riittämätön. C. Takaiskuventtiili tai suodatin on sukossa	A. Täytä pumppu vedellä ja suorita käynnistystäytö. Muista poistaa ilma ruuvaamalla ilmaustulppa auki. B. Vaihda putki lämittaaltaan suurempaan putkeen. C. Puhdista suodatin ja tarvittaessa myös takaiskuventtiili.
5. Pumppu ei ime.	A. Pumppu ime ilmaa imulekun kautta. B. Imuputken negativinen kaltevuus saa aikaan imutaskujen syntymisen.	A. Korjaa ilmiö tarkistamalla liitäntöjen tiiviys ja imuletu. Suorita käynnistystäytö uudelleen. B. Korjaa imuputken kaltevuus.
6. Pumppu ei annostele riittäväää virtausta.	A. Imulektu on tukossa. B. Roottori on kulunut tai tukossa. C. Imuputkiston lópez ittämätön.	A. Puhdista imuletu. B. Poista tukkeumat tai viahda kuluneet osat. C. Vaihda putkisto lópez ittämitaltaan suurempaaan putkistoon.
7. Pumppu kytkeytyppäälde ja pois liian usein.	A. Paisuntasäiliön kalvo on vauroitunut. B. Paisuntasäiliön paine on liian alhainen.	A. Pyydä huoltopalvelua vaihtamaan kalvo. B. Täytä paisuntasäiliö 1,6 +/-0,2 barin paineeseen. Katso taulukko 3.
8. Pumppu tärisee ja käynti on meluisaa.	A. Tarkista, että pumppu ja putkistot on kiinnitety kunnolla. B. Pumppu kavitoi eli pyytää suurempaa määrää vetä pumpattavaan määrään nähden. C. Pumppu työskentelee yli kylttä s osoitettujen arvojen.	A. Kiinnitä huolellisesti lópezstyneet osat. B. Vähennä imukorkeus tai tarkista kuormitukssessa esiencyvat vuodot. C. Voi olla hyödyllistä rajoittaa painepuolen kuormitus.

TÄYTÄ PAISUNTASÄILIÖ ILMALLA

Paisuntasällö naineen tulee olla noin 1,6 +0,2 bar. Tehtaalla on suoritettu esitättö, joten ensimmäisen käynnistyksen yhteydessä ei tarvitse tehdä mitään toimenpiteita.

Ilmalla taytöön tuee käytä ilmapumppua tai painemittarilla varustettua renkaantäytölaitetta.

1. Ruuvaa suojakansi auki.
2. Kiinnit almapumpu tai renkaantaytolaite paisuntasaliin venttiiln ja pumpaa ilmaa, kunnes painemittari osoittaa noin 1,6+-0,2 baarin painetta
3. Ruuvaa suojakansi takaisin.

12. TAKUU

Kaikki muutokset, joille ei ole anenntu ennakkovaltuutusta, vapauttavat valmistajan kaikesta vastuusta. Kaikkien korjauksissa kaytettävien varaosien tulee olla alkuperäisiä ja kaikkien lisavarusteiden valmistajan valtuuttamia, jotta laitteiden ja järestelmien turvallisuus voidaan taata.

Talle tuotteelle annotaan lakimäräinen takuu (Europan unionissa 24 kuukautta OSTAPIVAST alkaen), joka kattaa kaikkivalmistus- tai materiaalivioista johtuvat vauriot.

Takuunalainen tuote voidaan harkinnanvaraisesti vaihtaa toiseen taydellisesti toimivaan tuotteseen tai korjata veloituksetta seuraavissa tapauksissa:

tuotetta on kaytetty oikein ja ohjeiden mukaisesti eikä ostaja tai muu henkilo ole yrittanyt korjata sitä.
- tuote on toimitettu myntyipisteeseen varustettuna ostotodistuksella (lasku tai ostokuitti) ja todetun ongelman lyhyellä selostuksella.

Takuu ei kata juoksupyöra eikä kulutusosia. Takuukorjaus ei missän tapauksessa jatka alkuperäistä takuuaikaa.
