KASUTUSJUHEND D-BOOST650 3000 L/H TALLAS

Enne paigaldamist lugege kõik juhised:

Enne sekkumist eemaldage pistik vooluvorgust. Valtida taelikult kuiva tooreziimi.

Kaitske pumpa karmide ilmastikuolude (halva ilma) eest.

Ulekoormuse kaitse. Pumbal on termaalne ulekoormuse katkesti. Mootori ulekuumenemise korral lulitab mootori kaitse pumba automaatelt valja. Jahtumisaeg on umbes 15-20 minutit. Pärast seda lulitub pump jalle automaatelt sisse. Pärast ulekoormuse kaitse aktiveerumist on alati tarvis valja urida ulekoormuse pohjus ning see körvaldada. Lugege peatükki „Veaotsing".

1. RAKENDUSED

Iseimevad tsentrifuugpumbad, millel on suureparane imemisvoime ka karoniseeritud vee puhul. Eriti sobivad talumajapidamistes veevarustuse ja -survey tagamiseks. Sobivad väikestesse aedadesse ja aiapidamiseks, talupidamiseks, kodusteks hädolukordadeks ja üldisemalt hobitegevusteks. Tänu kompaktele ja käepärasele kujule on neid pumpasid voimalik kasutada ka teisaldatave pumpadena hädolukordades nagu năiteks vee kogumiseks veehoidlastest või jögedest.

Neid pumpasid ei tohi kasutada basseinides, tiikides, kraanikaussides, kui inimesed on sees, voi susivesinike pumpamiseks (bensiin, diiselkutus, kutteoli, lahustid jne.) vastavalt kehtivatele ohutuse eeskirjadele. Enne houle panemist oleks soovitav puhastada. Vt peatukki "puhastamine ja houldus".

2. PUMBATAVAD VEDELIKUD

Puhtad, ei tohi sisaldada tahkeid aineid, olla abrasiysed voi soovitavad.
Tabel 1

Magevesi	●
Vihmavesi (filtered)	●
Heitvesi - puhas	○
Reovesi - must	○
Purskkaevuvesi (filtered)	●
Jõe- või järvevesi (filtered)	●
Joogivesi	●

Sobiv
Eisobi

3. TEHNILISED ANDMED JA KASUTUSPIIRANGUD

Toitepinge: 220-240V, vt elektrandi mete plaadile
Voolukaitsmed (220-240V versioon): soovituslikud
värtused (amprites)
Sälitustemperatuur: -10°C +40°C

Tabel 2

Mudel	Voolukaitsmed 220-240V 50 Hz
P1= 650	4

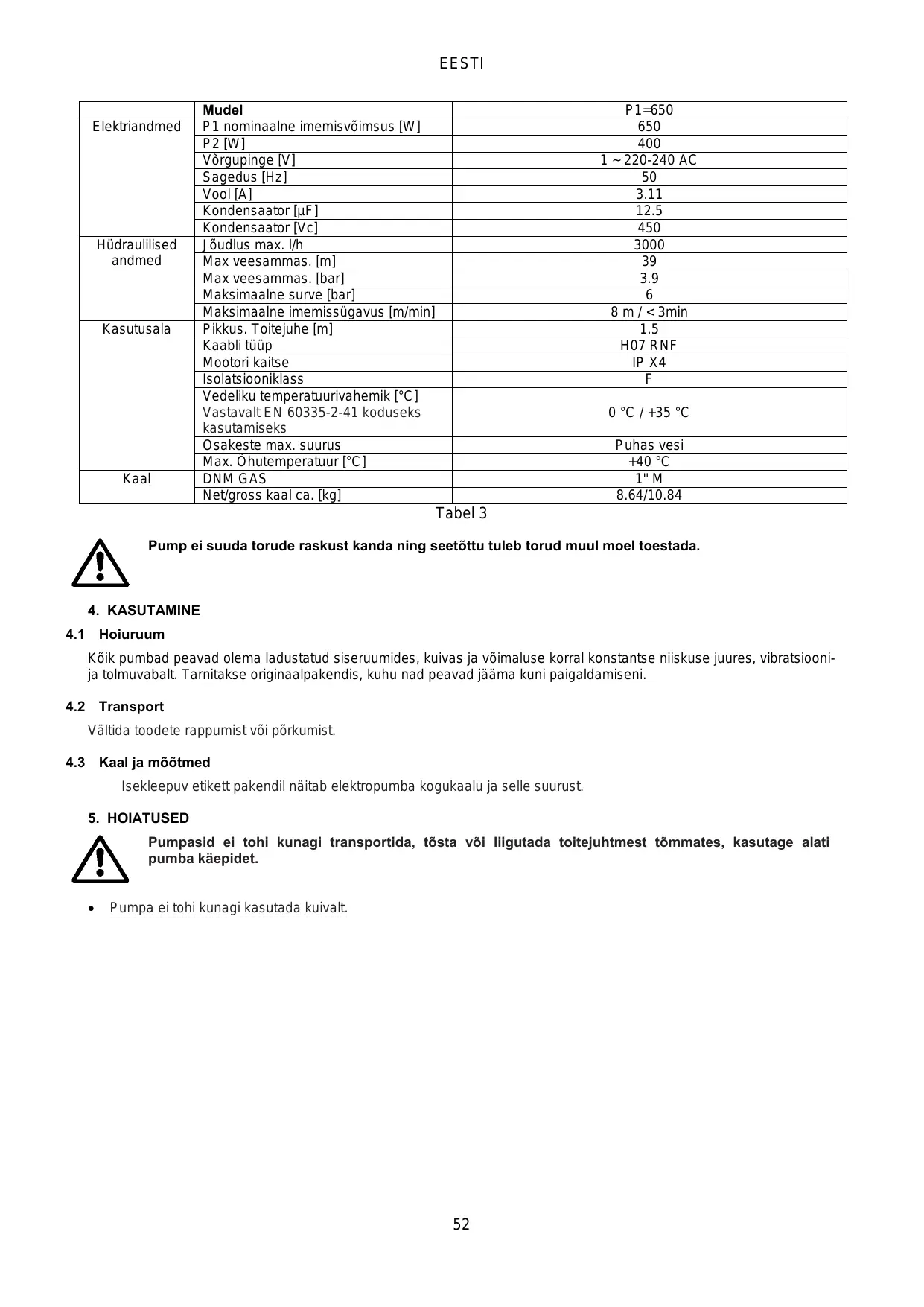

Tabel 3

	Mudel	P1=650
Elektrandmed	P1 nominale imemisvōimsus [W]	650
	P2 [W]	400
	Vörgupinge [V]	1 ~ 220-240 AC
	Sagedus [Hz]	50
	Vool [A]	3.11
	Kondensaator [μF]	12.5
	Kondensaator [Vc]	450
Hüdraulised andmed	Jöudlus max. l/h	3000
	Max veesammas. [m]	39
	Max veesammas. [bar]	3.9
	Maksimaalne surve [bar]	6
	Maksimaalne imemissügavirus [m/min]	8 m / < 3min
Kasutusa	Pikkus. Toitejuhe [m]	1.5
	Kaabli tüup	H07 RNF
	Mootori kaitse	IP X4
	Isolatsioniklass	F
	Vedeliku temperatuurivahemik [°C]	0 °C / +35 °C
	Vastavalt EN 60335-2-41 koduseks kasutamiseks	+40 °C
	Osakeste max. suurus	Puhan vesi
	Max. ōhutemperatuur [°C]	+40 °C
Kaal	DNM GAS	1" M
	Net/gross kaal ca. [kg]	8.64/10.84

Pump ei suuda torude raskust kanda ning seetottu tuleb torud muul moel toestada.

4. KASUTAMINE

4.1 Hoiruruum

Köik pumbad peavad olema ladustatud siseruumides, kuivas ja voimaluse korral konstantse niiskuse juures, vibratsionija tolmuvabalt. Tarnitakse originaalpakendis, kuhu nad peavad jäama kuni paigaldamiseni.

4.2 Transport

Välida toodete rappumist või pörkumist.

4.3 Kaal ja mõötmed

Isekleepuv etikett pakendil naitab elektropumba kogukaalu ja selle suurust.

5. HOIATUSED

Pumpasid ei tohi kunagi transportida, tosta voi liigutada toitejuhtmest tommates, kasutage alati pumba käepidet.

• Pumpa ei tohi kunagi kasutada kuivalt.

6. PAIGALDUS

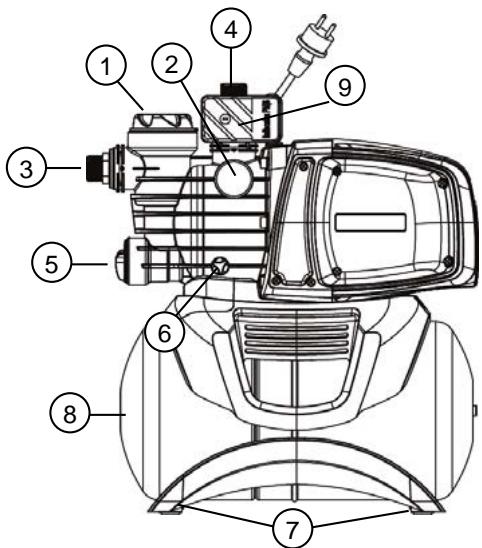

1 Eelfilter
2 Manomeeter
3 Reguleeritav imühendus
4 Väljalaskühendus
5 Integreeritud tagasilögiklapp
6 Aravooluava kate
7 Vibratsionivastased kummijalad
8 18-liitrine paak
9 Vooluklapp

Pump tuleb paigaldada kohta, mis oleks kaitstud ebasoodsate kliimatingimuste eest ning mille temperatuur ei ületaks 40^ .

Pumbal on vibratsionivastased jalad, kuid fikseeritud paigalduse korral võite need eemaldada ning pumba tugialusele (7) fikseerida.

Ennetage seda, et torud vöiksid pumba sisenditites (3) ja (4) ülekoormust edasi kanda - Sellega valdite deformatsioone või purunemisi.

Alati on soovitatav paigaldada pump pumbatavale vedelikule voimalikult lahedale.

Pump peab olema paigaldatud horisontaALSEsse asendisse.

Torude sisemine diameter ei tohi kunagi olla väiksem kui pumba sisendi diameter. Imemispoolel on pumbal filter (1) ja tagasilögiklapp (5).
Imemissugavustel, mis ületavad nelijameetrit, voi markimisvaarseth horisontaalsete radade korral on soovitatav kasutada imemistoru, mille diameter on suurem kui pumba sisendil. Imemisvoolikus ohtaskute tekke valtimiseks veenduge, et imemistoru oleks pumba suhtes kergelt positivse kaldega. Joonis 2
Kui imemistoru on valmistatud kummist voi pandlikust materjalist, kontrollige alati, et see oleks tugevdatud ja vaakumikindel, et ennetada toru kokku tombumist imemise tagajärjel.
Fikseeritud paigalduse korral soovitame nii imemis- kui ka valjundpoolele paigaldada valjalulitusventil. See voimaldab teil pumba liini ülemjooksu voi alamjooksu sulgeda ajaks, mil pump ei ole kasutuses, voi selleks, et teha hooldustoid voi pumpa puhastada.
Paigaldamise lihtsustamiseks on pumbal pörlevad sisendid (3) ja (4).
Paindvate voolikute korral kasutage vajadusel kaart joonisel 1 ning aiakomplekti, mille hulka kuuluvad PE voolik ja pihustiotsikute komplekt, mis pole komplektis, kuid mille saab eraldi osta.
Väga väikeste mullaosakeste korral peaksite lisaks integreeritud filtrile (1) kasutama ka pumba sisendi filtrit, mis paigaldatakse imivoolikule.

Valtige liigselt käivitusühe tunni jooksul; on rangelt soovituslik mitte ületada 20 käivituskorda tunni kohta.

Imivooliku diameter peab olema vordne pumba sisendi diameetriga voi sellest suurem, vaadake tabelit 3.

7. ELEKTRIühENDUS

Veenduge, et toitepinge vastab mootori plaadil toodud pingele ning et kasutatakse head maandusuhendust. Järgige infoplaadil ja selles käsiraamatus toodud juhendeid, 3 tabel.

Pumba toitejuhtme pikkus seab paigalduskaugusele piirangud. Kui peate kasutama pikendusjuhet, veenduge, et see oleks sama tuupi (naieks H05 RN-F voi H07 RN-F soltuvalt paigaldusest), vaadake tabel.3.

8. KÄIVITAMINE

Ärge käivitage pumpa ilma, et oleksiteSELLtielikult vedelikuga taitud - umbes 4 liitrit.

Vee otsa loppemise korral ühendage pump otsekohe vooluvorgust lahti, et see välja lulitada. Arge laske pumbal kuivalt toötada.

1. Enne pumba käivitamist veenduge, et see oleks nõuetekohaselt ette valmistatud ning täielikult puhta veega tãidetud - tehke sedaava kaudu pärast lübpaistva filtri (1) käsiti voi komplektis oleva tööristaga eemaldamist. See tegevus on olunine selleks, et tagada pumba ùige tö, et mehmaaniline tihend oleks nõuetekohaselt märitud. Kuivalt tootamine tekitatub mehmaanilisele tihendile parandamatuid kahjustusi.
2. Åravooluava kork tuleb seejärel hoolikalt lopuni tagasi keerata,(1).
3. Ühendage toitejuhe 220-240V seinakontaktiga. Varoitus! Pumpun moottori käynnistyy valittömästi. Vettä alkaa tulla ulos eniintään 3 minuutin kuluttua riippuen kaivon tai saliön vedensvyydestä.
4. Pump peatub automaatsetl, kui jouab maksimaalse rohuni. Kui vee kasutamise ajal on rohk minimaalsest rohust madalam, kaivitub pump automaatsetl. Vt tabelit 3.
5. Pumba taielikuks valja lulitamiseks eemaldage toitekaabel.

Kui praimimisega on probleme, korrake toimingut, kuni kogu imitorust on kadunud.

9. ETTEVAATUSABINÖUD

KÜLMUMISOHT: kui pumpa miinuskraadide juures ei kasutata, peate veenduma, et selles ei oleks vett, mis voiks kulmudes ja paisudes plastikosi kahjustada.

Kui pumpa on kasutatud ainetega, mis kipuvad settima, voi klooriveega, loputage seda parest kasutamist tugeva veejoa all, et valtida kogumite voi katlakivi teket, mis halvendaks pumba toomadusi.

10. HOOLDUS JA PUHASTAMINE

Tavakasutuses pump hooldust ei vaja. Igaljuhul peab hooldus voi remont toimuma seadme vooluvorgust valjalulitatuna.

Pumba uuesti käivitamisel veenduge, et see oleks nõuetekohaselt kokku pandud, et mitte ohustada esemeid ja inimesi.

10.1 Sisendvore puhastamine

(Joonis 3)

Lulita vooluvorgust valja.
- Laske pump veest tuhjaks, avades selleks aravooluava (6) ning sulgedes esmalt ülemjooksu avaventilid (kui need on olemas).

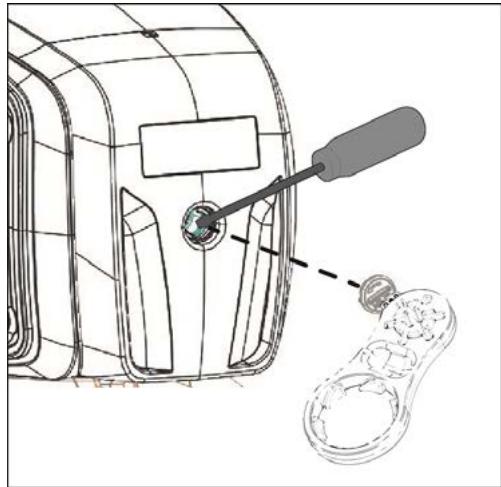

Keerake filtrikambri kate kas käsitsi voi komplektis oleva vastava tooriista abi lahti.
- Eemaldage see filtriüksuse kohalt.
- Loputage korki voolava veega ning puhastage filter pehme harjaga.
- Asetage filter tagasi, tegutsedes vastupidises järjekorras.

10.2 Tagasilögiklapi puhastamine

(Joonis 4)

Lulita vooluvorgust välja.
- Eemaldage tagasilögiklapi kate (5) komplektis oleva töriistaga.
- Eemaldage tagasilögiklapp ning puhistage see mustusest.
- Pange osad tagasi kokku vastupidises järjekorras koost lahti vötmisele.

11. VEAOTSING

Enne veaotsinguga alustamist peate pumba elektrivorgust lahti uhendama (pistiku seinakontaktist valja tombama). Kui pumba toitejuhe voi mis tahes muu elektriline osa on kahjustunud, peab riskide valtimiseks parandus- voi vahetustoid tegema totja voi totja tehnilise abi pakkuja voi vordse kvalifikatsioniga isik.

VEAD	VÖIMALIKUD PÖHJUSED	LAHENDUSED
1. Mootor ei käivitu ega tekita mura.	A. Kontrollige üle elektrühendused.B. Veenduge, et mootorils on toide.C. Kontrollige kaitsmeid.D. Vöimalik, et termaalne kaitse on käivitunud.	C. Lübipõlemise korral vahetage need välja.D. Oodake umbes 20 minutit, et mootor maha jahtuks. Tehke kindlaks rikkpehjus ja körvaldage see.Märkus: kui rike kordub kohe uuesti, tähendab see seda, et mootor on lühises.
2. Mootor ei käivitu, kuid tekitat te mura.	A. Veenuge, et toiteallika pinge vastab plaadil toodud spetsifikatsionidele.B. Kontrollige, ega pumbas vöi mootoris takistusi pole.C. Veenduge, et völl ei oleks kinni kilunud.D. Kontrollige kondensaatori seisundit.	B. Eemaldage takistus.C. Kasutage komplektis olevat töörista katte avamiseks ning päästke völl kruvikeeraja abil lahti.D. Vahetage kondensaator välja.
3. Mootor töötab raskustega.	A. Veenduge, et toitepinge oleks piisav.B. Kontrollige, et paigal seisvad ja liikuvad osad teineteist ei kraabiks.	B. Eemaldage kraapimise pöhjused.
4. Pumbast ei tule vett.	A. Pump ei ole nõuetekohaselt ette valmistatud.B. Imitoru diameeter on liiga väike.C. Tagasilöögiklapp vöi filter on ummistunud.	A. Tätte pump veega ning valmistage see ette, laske kindlasti ka ventilatsiooniava katte lahti kruvimirupa ohk pumbast välja.B. Vahetage voolik suurema diameetriga vooliku vastu.C. Puhastage filter ning, kui sellest ei piisa, ka tagasilöögiklapp.
5. Pump ei valmistu ette.	A. Öhu sisse imemine imemisiini kaudu.B. Sisendtoru/vooliku negativne kalle soodustab öhutaskute teket.	A. Lahendage see probleem, kontrollides ühenduste ning imemistoru/vooliku tihedust ning korrake ettevalmistustegevusi.B. Korrigeerige imemisiini kallet.
VEAD	VOIMALIKUD PÖHJUSED	LAHENDUSED
6. Pumbast voolab liigavähe vett.	A. Imemisvoolik on blokeeritud. B. Tööratas on kulunud või blokeeritud. C. Imitoru diameeter on liigaväike.	A. Puhastage imemistoru. B. Eemaldage takistus või vahetage kulunud osad välja. C. Vahetage voolik suurema diameetriga vooliku vastu.
7. Pump käivitub ja peatub sageli.	A. Paisupaagi membraan on kahjustatud. B. Paisupaagi rõhk on liiga madal.	A. Laske vastava volitusega tehnikul membraan välja vahetada. B. Laadige paisupaak rõhuni suurusega 1,6 +/- 0,2 bari. Vt tabelit 3.
8. Pump vibreerib ja tekitab mürä.	A. Kontrollige, et pump ja torud oleksid kindlalt ühendatud. B. Pumba nõudlus vee järele on suurem kui pumba suutlikkus. C. Pump ei tõöta vastavalt plaadil toodud spetsifikatsioonidele.	A. Kruvige kõik lahtised osad korralikult kinni. B. Vähendage imemiskõrgust või kontrollige lekete olesasolu. C. Kasuits võib tulla väljuva voolukiruse piiramine.

TÄITKE PAISUPAAK VEEGA

Paisupaagi rohk peaks olema umbes 1,6 +/- 0,2 bari. Enne seadme kohale toimetamist teeb totja standardse laadimise ning seega ei ole enne esimest käivitust vaja midagi teha.

Ohuga taitmiseks kasutage ohpumpa voi kummiaispumpamisseadet, millel on rohumotur (manomeeter).

1. Eemaldage kaitsekate
2. Ühendage öhpump vöi kummi tāispumpamisseade paisupaagi ventilii külge ning pumbake öhku, kuni rohmuöotur (manomeeter) naitab umbes 1,6 +/- 0,2 bari.
3. Pange kaitsekate tagasi.

12. GARANTII

Iga seadme varasemalt heakskiitmata muutmine vabastab tootja vastutusest. Koik remondis kasutatavada varuosad peavad olema originaalid ja koik lisandid peavad olema tootja poolt kinnitanud, et garanterida seadmete ja susteemide, kuhu see on paigaldatud maksimaalne turvalisus.

Sellel toetel on oiguslik garantii (Euroopa Ühenduses 24 kuud alates ostukuupäevast) defektide osas, mis on pöhjustatud tootmisest voi kasutatud materjalist.

Garantii all olev toode asnedatakse tökorras oleva tootega vōi remonditakse tasuta, kui allolevad tingimused on täidetud:

Seadet on kasutatud oigesti ning vastavalt juhenditele, ilma kolmanda osapoole poolt teostatud remondita
Toote on tagasi toodud mügipunkti, kus see on ostetud ostudokumentidega (arve voi muggikvuitung) ning tekkinud probleemi luhikirjeldusega.

Garantii ei holma tiivikut ja muid kuluvaid osakesi. Garantii ei pikenda esimesest garantiiperiodo.
