BRUKSANVISNING D-BOOST650 3000 L/H TALLAS

4.1 Lagring 88
4.2 Transport 88
4.3 Vekt og dimensjoner 88

1. ADVARSLER 88

2. INSTALLASJON 89

3. ELEKTRISK TILKOPLING 89
4. OPPSTART 89

5. FORHOLDSREGLER 90

6. VEDLIKEHOLD OG RENGJØRING 90

10.1 Rengjoring av sugefilter 90
10.2 Rengjoring av NRV 90

11.PROBLEMLØSNING 90
FYLL EKPANSJONSTANKEN MED LUFT 91
12. GARANTI 91

ADVARSLER

För du installerer, les all dokumentasjonen nøye.

För man gjör inngrep, uansett art, trekk ut kontakten. Unngå enhver form for tørrkjøring.

Overbelastningsvern. Pumpen er utstyrt med et termisk overbelastningsvern. Ved en eventuell overoppheting av motoren, vil overbelastningsvernet slå av pumpen automatisk. Kjøletiden er ca. 15-20 minutter, etter dette slár pumpen seg på igjen automatisk. Etter ingrep fra overbelastningsvernet er det helt nødvendig Å finne Årsaken, og eliminere den. Konsulter Problemløsning.

1. ANVENDELSER

Selvsugende jetbasert sentrifugalpumpe med god sugeevne selv nár det er kullsyrehigd vann tilstede. Spesielt egnet til vannforsyning og trykksetting til hytter. Egnet til mindre hage-/gardsbruk, ndssituasjoner i hjemmet og generelt hobbybruk. Takket vare den kompakte og enkle formen, kan de ogsa brukes som bærbare pumper for alle ulike typen ndssituasjoner som for eksempel pumping av vann fra vanntanker eller elver.

Disse pumpene kan ikke brukes i svømmebasseng, dammer, reservoirer der det er personer tilstede, eller til Å pumpe hydrokarboner (bensin, diesel, fyringsoljer, lsemidler, etc.) i samsvar med gjeldende sikkerhetsforskrifter. Før man setter pumpen på lager, anbefales det Å rengjore den. Se kapittelet «Rengjaring og vedlikehold».

2. VÄESKER SOM KAN PUMPES

Ferskvann	●
Regnvann (filtrert)	●
Klart vannuten avfallsstoffer	○
Skittent vann	○
Fontenevann (filtrert)	●
Vann fra elver ellerr innsjøer (filtrert)	●
Drikkevann	●

Egnet
O Ikke egnet

NORSK

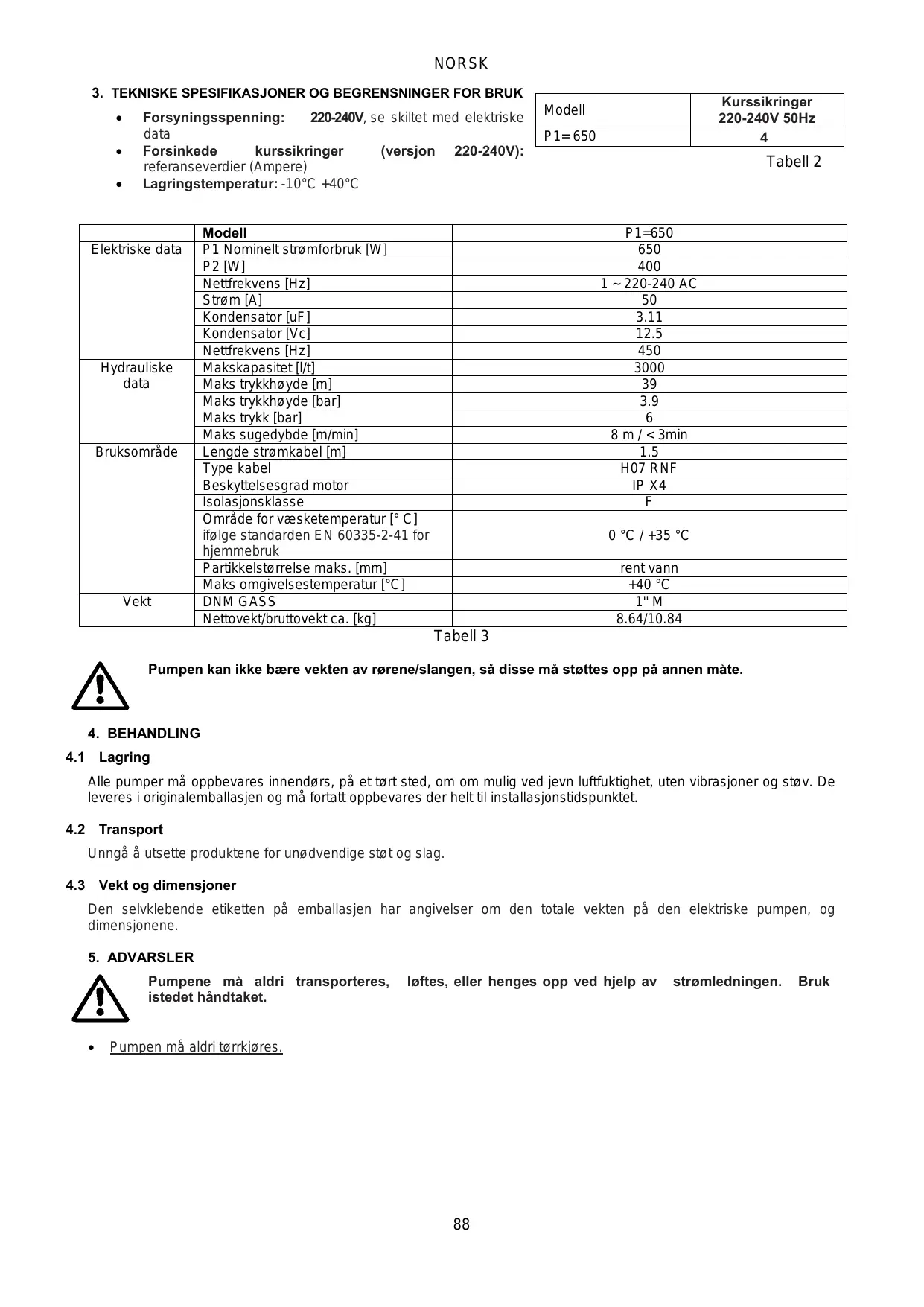

3. TEKNISKE SPESIFIKASJONER OG BEGRENSINGER FOR BRUK

• Forsyningsspenning: 220-240V, se skiltet med elektriske data
• Forsinkede kurssikringer (versjon 220-240V): referanseverdier (Ampere)
• Lagringstemperatur: -10^ + 40^

Tabell 2

Modell	Kurssikringer 220-240V 50Hz
P1= 650	4

Tabell 3

	Modell	P1=650
Elektriske data	P1 Nominelt strømforbruk [W]	650
	P2 [W]	400
	Nettfrekvens [Hz]	1 ~ 220-240 AC
	Strøm [A]	50
	Kondensator [uF]	3.11
	Kondensator [Vc]	12.5
	Nettfrekvens [Hz]	450
Hydrauliske data	Makskapasitet [l/t]	3000
	Maks trykkhøyde [m]	39
	Maks trykkhøyde [bar]	3.9
	Maks trykk [bar]	6
	Maks sugedybde [m/min]	8 m / < 3min
Bruksområde	Lengde strømkabel [m]	1.5
	Type kabel	H07 RNF
	Beskyttesesgrad motor	IP X4
	Isolasjonsklasse	F
	Område for væsketemperatur [°C]ifølge standarden EN 60335-2-41 forhjembebruik	0 °C / +35 °C
	Partikkelstørrelse maks. [mm]	rent vann
	Maks omgivelsestemperatur [°C]	+40 °C
Vekt	DNM GASS	1" M
	Nettovekt/bruttovekt ca. [kg]	8.64/10.84

Pumpen kan ikke bære vekten av rørene/slangen, SSE disse m støttes opp på annen mæte.

4. BEHANDLING

4.1 Lagring

Alle pumper ma oppbevares innendors, pa et tort sted, om om mulig ved jevn luftfuktigkeit, uten vibrasjoner og stov. De leveres i originalemballasjen og ma fortatt oppbevares der helt til installasjonstidspunktet.

4.2 Transport

Unngå Å utsette produitene for unødvendige støt og slag.

4.3 Vekt og dimensjoner

Den selvklebende etiketten på emballasjen har angivelser om den totale vekten på den elektriske pumpen, og dimensjonene.

5. ADVARSLER

Pumpene ma aldri transporteres, Ioftes, ell henges opp ved hjelp av strmledningen. Bruk istedet handtaket.

1 Forfilter
2 Manometer
3 Tilkobling av roterbart sug
4 Tilkobling utlp
5 Integrertilbakeslagsventil
6 Dreneringslokk
7 Vibrasjonshemmende gummifotter
818 I tank.
9 Strømningsbryter

Pumpen er utstyrt med vibrasjonshemmende gummifotter, men ved faste installasjoner, kan disse fjernes og man i stedet bruke en forankring til det stedet pumpen er plassert på(7).

Unngå at rørene overføre for stor belastning til pumpeåpningene (3) og (4), slick at man ikke fær deformasjon og brudd.

Det er alltid en god rutine a plassere pumpen sa nær som mulig den væsken som skal pumps.

Pumpen ma kun installereres i horizontal stilling.

Rørene ma aldri ha en diameter som er minde enn apningene til den elektriske pumpen og suget; pumpen er utstyrt med filter (1) og tilbakeslagsventil (NRV) (5).

Ved sugedybder på mer enn fire meter eller med lange horisontale strekninger, anbefales bruk av en sugeslange med en større diameter enn suegåpningen på den elektriske pumpen. For ä unngå dannelse av luftlommer i sugeslangen, sørg for en svak positiv helning for sugeslangen mot pumpen. Fig. 2

Hvis sugeslangene er av gummi eller annet fleksibelt materiale, ma man alltid kontrollere at materialet er forsterket, og vakuumbestandig, for a unngå innsnevringer på grunn av sugeeffekten.

Ved fast installasjon anbefaler vi at du installerer en lukkeventil pa sugesiden, sa vel som pa som er pa trykksiden. Dette gjør det mulig a stenge linjen oppstrøms og/eller nedstrøms, noe som er nyttig for alle vedlikeholds- og rengjoringsoperasjoner, og for perioder der pumpen ikke er i bruk.

Pumpen er utstyrt med roterbare inganger for a forenkle installationsjonen. (3) og (4).

Ved fleksible slanger, bruk om nødvendig en sving som i fig. 1, og et hagesett som består av slanger av polyetylen, og vanningssett med tut, som/DDFke fofger men, men mä kjopes separat. Nár det er finkornet smuss tilstede, anbefales det tillegg til det innebygde filteret (1), á bruke et filter for pumpeinlpenet, som monteres på sugeslangen/-røret.

• Ikke utsett motoren for hyppige oppstarter per time. Det anbefales på det sterkeste Å ikke overstige 20 oppstarter per time.

Diameteren på sugeslangen på vår større eller lik diameteren til apningen til elektriske pumpen, se tabell 3.

7. ELEKTRISK TILKOPLING

Kontroller at spennen tilsvarer den pa skiltet pa den motoren som trenger strom, og at det er mulig a jorde korrekt. Følg anvisingene pa det tekniske dataskiltet, og i dette handboken, tabell 3.

Lengden på strømkabelen på pumpen begrenser installationsjonsavstanden, dersom mantrenger en skjeteledning, på man forsikre seg om at den er av samme type (f.eks. H05 RN-F eller H07 RN-F avhengig av installationsjonen), se tab..3.

8. OPPSTART

Dersom det blir tomt for vann, trekk ut kontakten med en gang for a sla av pumpen. Unnga all torrkjoring.

1. För oppstart, sjekk at pumpen er riktig primet regelmessig, slick at den er helt fyllt med rent vann gjennom apningen, etter at man har fjernet noe som gir den totale fylling, med rent vann, gjennom hullet, etter fjerning av lokket for pafylling ved det gjennomsiktige filteret (1), for händ, ell er ved hjelp av det medfolgende instrumentet. Denne operasjon er viktig for riktig funksjon av pumpen, noe som er grunnleggende for at den mekaniske tetningen skal vare godt smurt. Tørrkjöring vil före til ødeleggende skader på den mekaniske tetningen.
2. Fyllepluggen mä skrus ordentlig pa plass helt til den stopper (1).
3. Sett stopslet til strømledningen inn i en 220-240V kontakt. OBS! Pumpemotoren starter umodelbart. Vannet vil begynne Åkommen ut etter maksimalt 3 minutter, noe som vil vare avhengig av dybden på vannivæt i bronnen eller tanken.
4. När det maksimale trykket er oppnàdd vil pumpen kobles ut automatisk. Dersom man ved bruk av vann opplever at trykket faller til under minimum, kobles pumpen til automatisk. Se tabell 3.
5. For à slà av pumpen definitivt, trekk ut støpslet fra strømkontakten.

Dersom det oppstår problemer med klargjøring/forhändsfylling, gjenta behandlingen helt til all luftinne i suget er borte.

9. FORHOLDSREGLER

Hvis pumpen har vært brukt sammen med stoffer som har en tendens til á danne avleiringer, eller sammen med klorvann, skyll etter bruk med en kraftig vannstråle, for á unngá dannelse av avleiringer og beegg som kan redusere ytelsene til pumpen.

10. VEDLIKEHOLD OG RENGJØRING

Den elektriske pumpen krever ved normal drift ingen type vedlikehold. Alle reparasjoner og vedlikehold mA uansett kun utfores etter at man har koblet pumpen fra strormforsyningen. Nár man starter pumpen, sorg for at den er blitt moniert pa en fagmessig mæte, for a unngå fare for mennesker og eiendom.

10.1 Rengjøring av sugefilter

(Fig.3)

Koble fra strømforsyningen til pumpen.
Tøm pumpen ved Å apne lokket for tømming (6), etter at man Först har lukket stengeventilene oppstrøms (hvis slike finnes).
- Skru av lokket på filterkammeret, for.Hand, eller med den medfølgende redskapen.
- Trekk ut filterenheten ovenfra
- Skyll glasset under rennende vann, og rengjør filteret med en myk børste.
- Monter filteret tilbake på plass Å folge trinnene i motsatt rekkefolgeKoble fra strømforsyningen til pumpen.

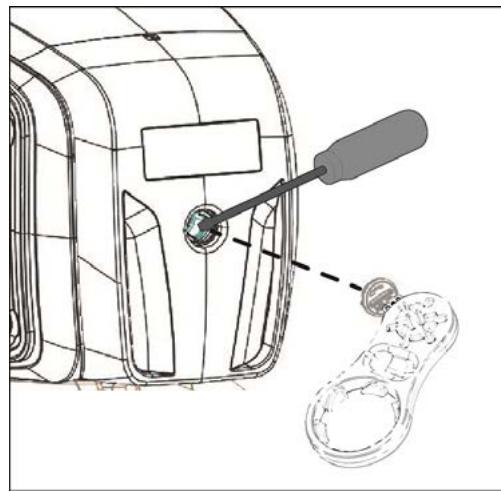

10.2 Rengjøring av NRV

(Fig.4)

Koble fra strømforsyningen til pumpen.
- Ta av lokket på NRV (5) med den medfølgende redskapen.
- Fjern holdeventilen NRV, og rengjør den for eventuelt smuss.
- Monter delene i motsatt rekkefolge i forhold til demonteringen.

11. PROBLEMSNING

För du starter feilsök og problemlösning, er nödvendig á koble fra all strømforsyning (ta ut stopslet). Hvis noen del av strømkabelen eller de elektriske delene av pumpen er skadet, mä alle reparasjoner og erstatningen utføres av produsenten, eller teknik assistanse tjeneste eller en person med tilsvarende, eller av en person med lignende kvalifikasjoner, slick at all risiko unngås.

PROBLEMER	KONTROLLER (mulige ørsaker)	LØSNINGER
1. Motoren vil ikke starte og lager ikke lyd..	A. Sjekk de elektriske tilkoblingene. B. Kontroller at motoren er spentningsførende. C. Kontroller sikringene. D. Mulig ingrep fra termisk beskyttelse.	C. Skift dersom sikringen er sprengt. D. Vent i ca 20 min mens motoren kjøler seg ned. Fastslå ørsaken til dette, og fjern den. N.B.: Dersom samme feil oppstår umiddelbart, betyr dette at motoren er kortsluttet.
2. Motoren vil ikke starte, men den lager ikke lyd.	A. Kontroller at spenningen tilsvarer den på merkeskiltet. B. Let etter mulige tilstoppersing av pumpen eller motoren. C. Kontroller at aktosen ikke er blokkert. D. Sjekk tilstanden til kondensatoren.	B. Fjern tilstoppersinger. C. Bruk den medfølgende redskapen for ø skru av lokket, og bruK en skrutrekkerfor ø frigjørne aktosen. D. Erstatt kondensatoren.
3. Motoren går, men har problemer med ø få igang omdreiningene.	A. Kontroller at forsningsspenningen ikke er for lav. B. Sjekk om det er bevegelle og faste deler og som skrapes mot haverande.	B. Sørg for ø gjerne ørsaken til skrapingen.
4. Pumpen leverer ikke væske.	A. Pumpen er ikke blitt riktig primet/klargjort. B. Sugeslangen har for liters diameter. C. Tilbakeslagsventil NRV aller filtrene er tilstoppet.	A. Fyll vannpumper, og utør primingen, aktsom sa man slipper ut luften fra ventilasjonspluggen. B. Bytt ut røret/slangen med et med større diameter. C. Rengjør filteret, og hvis det ikke er nok, øgså NRV.
5. Pumpen fylles ikke.	A. Luft suges inn gjennom sugeslangen. B. Negativ helning på sugeslangen gir dannelse av luftlommer.	A. Eliminere fenomenet ved ø kontrollere tettheten til koblingspunktene til sugeslangene, øg jenta fylleoperasjonen. B. Korriger hellingen på sugeslangen.
6. Pumpens leverer for lavt volum.	A. Sugeslangen er tilstoppet. B. Impelleren er slitt eller blokkert. C. Sugeslangene har for liters diameter.	A. Rengjør sugeslangen. B. Fjern tilstoppers erller bytt slitte deler. C. Bytt ut slangen med en med større diameter.
7. Pumpen slår seg av og på for ofte	A. Membranen til ekspansjonstanken er ødelagt B. Trykket i ekspansjonstanken og for lavt	A. La membranen erstattes av den autoriserte tekniske tjenesten. B. Fyll ekspansjonstanken, opp til verdien 1.6 +/-0.2 bar. Se tabell 3..
8. Pumpen vibrerer og lager støy under drift.	A. Sjekk at pumpen og slangen er godt festet. B. Pumpen kaviterer, det betyr at den blir satt til ø pumpe mer vann enn den kan klare. C. Pumpen drives over ytelsesgrensene på skiltet.	A. Fest løse deler bedre. B. Reduser sugehøyden eller kontroller tap av pumpevolum. C. Det kan+vare hensiktsmessig ø begrense væskemengden som pumps ut.

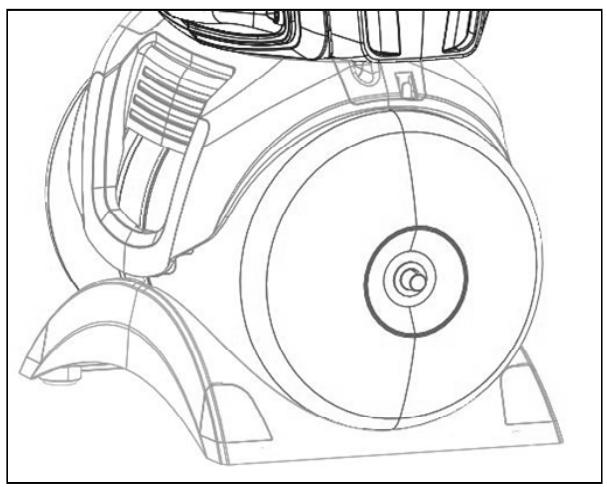

FYLL EKPANSJONSTANKEN MED LUFT

Trykket i ekspansjonstanken ma vare av ca. 1,6 + - 0,2 bar. En forhändsfylling er utført på fabrikken, sä ved Forste oppstart trenger man ikke gjennomføre noen operasjon.

For a fylle luft er det nadvendig a bruke luftpumpe, ell er lignende anordning for a blase opp dekk med manometeret (manometer).

1. Skru Iøs det beskytende lokket
2. Bruk luftpumpen eller oppblåsningsanordningen for dekk på ventilen til ekslansjonskaret, pump luft til manometeret viser ca. 1,6 + -0,2 bar.
3. Skru fast det beskytende lokket

12. GARANTI

Enhver endring som ikke på forhand er autorisert, vil frata produsenten ethvert ansvar. Alle resededer som brukes til reparasjoner mA vår originaldeler, og alt tilbehør mA vår godkjent av produsenten, sik at du kan sikre(Maximal sikkerhet for maskiner og systemer somppekan vare pamontert.

Dette Produktet er dekker av en juridisk garanti (i Det europeiske fellesskapet, i 24 maneder fra kjopsdato) for alle feil som skyldes produitsjonsfeit aller materialene som er blitt brukt.

eller kostnadsfri reparasjon, dersom følgende vilkår overholds:

produkt har blitt handtert prikaig mate og i samsvar med anvisingene, og det icke er gjort noe forsok pa a reparere av kopen selv, ellr tredjeparter.
- Produktet har blitt levert til butikken der den ble kjøpt, sammen med dokumenter som bekrefter kjøpet (kvittering), og en kort beskrivelse av problemet.

Impellenen og deler som er utsatt for slitasje, dekkes ikke av garantien. Garantikravet vil/DDne forlenge den opprinnelige garantiperioden.
