Produkttype	Selvsugende trykforøger
Mærke	TALLAS
Model	D-BOOST 1100/45
Forsyningsspænding	220-240 V ~ 50 Hz
Nominel optagen effekt (P1)	650 W
Nominel effekt (P2)	400 W
Nominel strøm	3.11 A
Kondensator	12.5 μF / 450 V
Maksimalt flow	3000 l/h
Maksimal manometrisk højde	39 m (3.9 bar)
Maksimalt arbejdstryk	6 bar
Maksimal sugedybde	8 m (mindre end 3 min)
Væsketemperatur	0 °C til +35 °C
Maksimal omgivelsestemperatur	+40 °C
Beskyttelsesgrad	IP X4
Isolationsklasse	F
Beholderkapacitet	18 liter
Tilslutning	1" M (DNM GAZ)
Netto vægt	8.64 kg
Bruttovægt	10.84 kg
Kabellængde	1.5 m (type H07 RNF)
Væsketype	Rent vand, filtreret regnvand, filtreret kildevand, drikkevand
Anvendelse	Husholdningsvandforsyning, havearbejde, små landbrug
Vedligeholdelse	Rengøring af sugefilter og kontraventil
Sikkerhed	Termisk beskyttelse, automatisk stop ved overophedning, må ikke køre tør

Ofte stillede spørgsmål - D-BOOST 1100/45 TALLAS

Hvordan starter jeg pumpen D-BOOST 1100/45?

Før start skal du fjerne proppen fra det gennemsigtige filter (1) og fylde pumpen helt med ca. 4 liter rent vand. Luk proppen godt. Tilslut pumpen; vandet bør komme ud inden for maks. 3 minutter. Hvis vandet ikke kommer ud, gentag processen for at fjerne luft.

Hvad gør jeg, hvis motoren ikke starter?

Kontroller de elektriske forbindelser, forsyningsspændingen og sikringerne. Hvis termobeskyttelsen er udløst, vent 15-20 minutter på at motoren køles ned. Hvis problemet fortsætter, kontakt kundeservice.

Hvad er trykket i ekspansionsbeholderen?

Trykket i ekspansionsbeholderen skal være ca. 1,6 ± 0,2 bar. Forfyldning foretages på fabrikken. For at justere, brug en luftpumpe med manometer via beholderens ventil.

Hvordan rengør jeg sugefilteret?

Afbryd pumpen, åbn drænproppen (6) hvis til stede, skru filterproppen af, tag filterenheden ud, skyl patronen i rindende vand og rengør sigten med en børste. Saml i omvendt rækkefølge.

Kan jeg bruge pumpen med brøndvand?

Ja, pumpen er egnet til brøndvand, forudsat det er filtreret og uden slibende faste partikler. Sugehøjden må ikke overstige 8 meter, og pumpen skal startes inden for 3 minutter.

Hvad gør jeg ved frost?

Hvis pumpen udsættes for temperaturer under 0°C, tøm alt vand for at undgå, at frost sprænger plastdelene. Opbevar pumpen et frostfrit sted.

Hvordan udlufter jeg systemet?

For at udlufte skal du starte pumpen ved at fylde vand gennem filterproppen. Hvis luftlommer fortsætter, kontroller at sugeslangen har en positiv hældning mod pumpen, og at forbindelserne er tætte.

Hvad er pumpens elforbrug?

Den nominelle optagne effekt (P1) er 650 W og den nominelle effekt (P2) er 400 W. Nominel strøm er 3.11 A ved 220-240 V.

Hvordan justerer jeg pressostaten?

Pressostaten er fabriksindstillet til de fleste anvendelser. Hvis justering er nødvendig, kontakt din forhandler eller en professionel. Foretag ikke selv ændringer uden tekniske kundskaber.

Hvilke væsker er egnede til denne pumpe?

Pumpen er designet til rent vand uden faste partikler, filtreret regnvand, filtreret kildevand og drikkevand. Den er ikke egnet til spildevand, kulbrinter eller brug i swimmingpool, når personer er til stede.

BRUGSANVISNING D-BOOST 1100/45 TALLAS

Læs hele dokumentationen med omhu, inden installationen iværksættes:

Træk altid stikket ud før et indgreb. Undgå med omhu, at pumpen fungerer utden væske.

Beskyt elektruppen mod skiftende vojrforhold.

Overbelastningsbeskyttelse. Pumpen er udstyret med et termisk motorværn. Motorværnet slukker automatisk for pumpen i tilfælde af eventuel overophedning af motoren. Afkølingen varer cirka 15-20 min. hvorefter pumpen tænderigen Det er strengt nødvendigt at &, om eliminere ársagen til motorværnets indgrep. Jfr. Fejlfinding.

1. ANVENDESESOMRÄDER

Selvansugende centrifugalstrålepumper med optimal sugeevne, ögså i tilfælde af kulsyreholdigt vand. Specielt velegnet til vandforsyning og trykopbygning i huse på landet. Velegnede til mindre landbrugs køkkenhaver og haver, husholdningsnødsituationer og hobbybrug generelt. I kraft af den kompakte og let anvendelige udformning, kan den ögså anwendes som bærbar pumpe i nødsituationer, söm pumping af vand fra tanke eller vandlob.

Disse pumper ma ikke anwendes til swimmingpooler, damme eller bassiner, hvis der er personer heri, ell er til pumping af kulbrinte (benzin, diesel, brændbar olie, oplosningsmidler, etc.) i henhold til de gældende sikkerhedsforskrifter for området. Det er en god regel, at foretage en grundig rengøring, inden de stilles til opbevaring. Jfr. kapitet "Vedligeholdelse og rengøring".

2. VAESKER, DER KAN PUMPES

Rene,.uden feste ell er slibende partikler, ikke aggressive.

Tabel 1

Frisk vand	●
Regnvand (filtreret)	●
Rent spildevand	○
Snavset vand	○
Fontænevand (filtreret)	●
Å-ller søvand (filtreret)	●
Drikkevand	●

Egnet
Uegnet

3. TEKNISKE SPECifikATIONER OG BRUGSBEGRAENSNINGER

Forsyningsspaending: 220-240V, jfr. el-datasiktlt
Forsinkede ledningssikringer (version 220-240V): Vejledende vardier (Ampere)
Opbevaringstemperatur: -10^ + 40^

Tabel 2

Model	Ledningssikringer 220-240V 50Hz
P1= 650	4

Tabel 3

	Model	P1=650

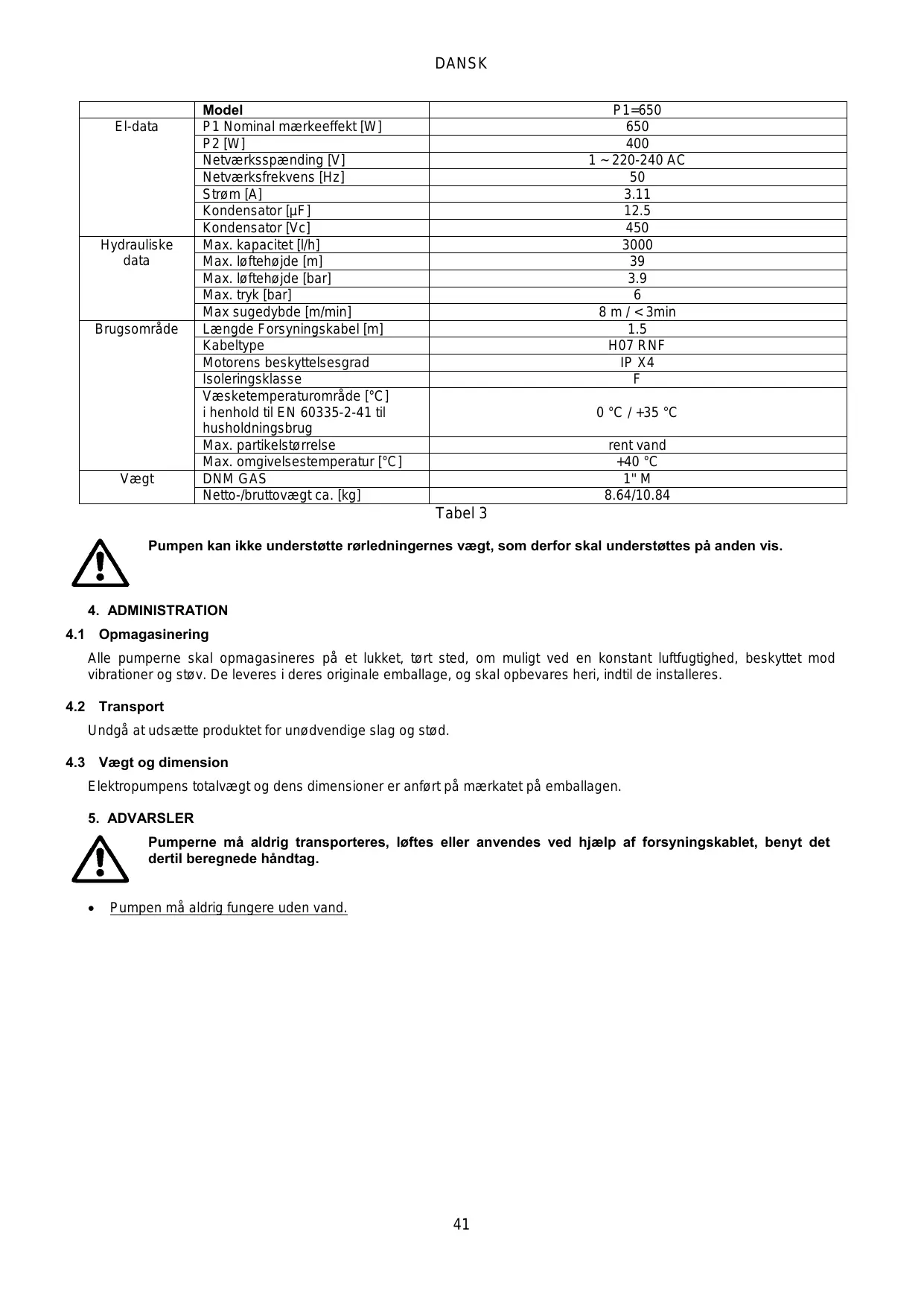

El-data	P1 Nominal mærkeeffekt [W]	650
	P2 [W]	400
	Netværksspænding [V]	1 ~ 220-240 AC
	Netværksfrekvens [Hz]	50
	Strøm [A]	3.11
	Kondensator [μF]	12.5
	Kondensator [Vc]	450
Hydrauliske data	Max. kapacitet [l/h]	3000
	Max. løfthøjde [m]	39
	Max. løfthøjde [bar]	3.9
	Max. tryk [bar]	6
	Max sugedybde [m/min]	8 m / < 3min
Brugsområde	Længde Forsyningskabel [m]	1.5
	Kabeltype	H07 RNF
	Motorens beskyttelsenesgrad	IP X4
	Isoleringsklasse	F
	Væsketemperaturområde [°C]i henhold til EN 60335-2-41 tilhusholdningsbrug	0 °C / +35 °C
	Max. partikelstørrelse	rent vand
	Max. omgivelsestemperatur [°C]	+40 °C
Vægt	DNM GAS	1" M
	Netto-/bruttovægt ca. [kg]	8.64/10.84

Pumpen kan ikke understande rørledingernes vægt, som derfor skal understøtes på,anden vis.

4. ADMINISTRATION

4.1 Opmagasinering

Alle pumperne skal opmagasineres pa et lukket, tort sted, om muligt ved en konstant luftfugtighed, beskyttet mod vibrationer og stov. De leveres i deres originale emballage, og skal opbevares heri, indtil de installereres.

4.2 Transport

Undgå at udsætteprodukter for unødvendige slag og stød.

4.3 Vegt og dimension

Elektropumpens totalvægt og dens dimensioner er anfør på mærkatet på emballagen.

5. ADVARSLER

Pumperne mä aldrig Transporteres, loftes ell anvendes ved hjælp af forsyningskablet, benyt det dertil beregnede handtag.

• Pumpen må aldrig fungere.uden vand.

DANSK

6. INSTALLATION

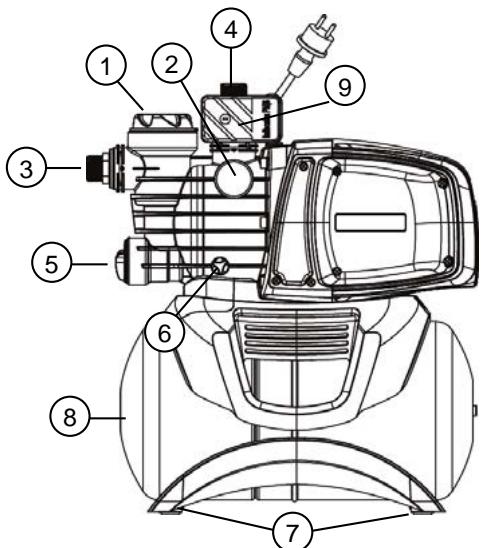

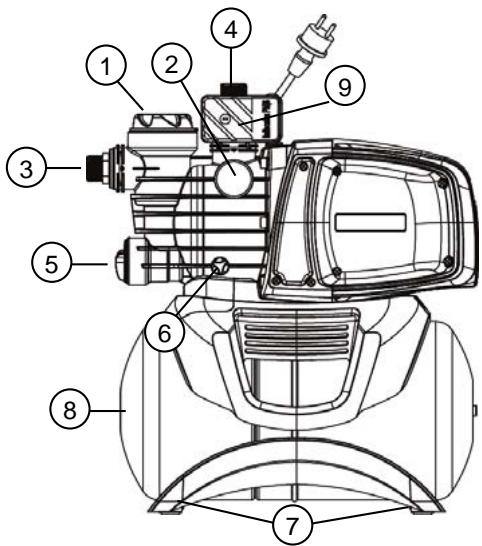

1 Forfilter
2 Manometer
3 Drejelig sugetilslutning
4 Tryksidetilslutning
5 Indbygget kontraventil
6 Draenprop
7 Stødabsorberende gummifdder
8 Tank på 18 l.
9 Flowmaler

Elektropumpen skal installeres på et sted, som yder beskyttelse mod vejrpávirkninger og med en omgivelsestemperatur, der/DDke overstiger 40^

Pumpen er udstyret med stødabsorberende fddder, men i tilfælde af stationær installation kan disse elimineres og pumpen forankres til støtefladen (7).

Undgå at rørledningerne overfører overdrevne påvirkninger til pumpens mundinger (3) og (4), sö der ikke skabes deformationer eller beskadigelser.

Det er altoit en god regel, at placere pumpen sà tæt som muligt på væsken, der skal pumps.

Pumpen ma udelukkende installereres i den vandrette position.

Rørledingningerne må aldrig have en intern diameter, som er mindre end elektropumpens mundinger, og i indsugning er pumpen udstyret med et filter (1) og kontraventil (NRV) (5).

Det anbefales at anvende en sueledning med en storre diameter end elektropumpens sugemunding til sugedybder pa over fire meter, ell er til laengere vandrette strakninger. Forudse en let positiv haelnding af sueledningen i retning af elektropumpen, for at undgå at der skabes luftlommer i sueledningen. Fig.2

Hvis sueledningen er af gumme eller fleksibelt materiale, skal man altoktontrolere at den er af den forsterkede type, modstandsdygtig overfor vakuum, for at undgå at den kan snævre ind pga. sueeffekten.

Det anbefales at montere en lukkeventil, bade pa sugesiden og pa tryksiden, i tilfælde af stationær installation. Dette giver mulighed for at lukke linjen før og/eller after pumpen, hvilket er nyttigt under alle vedligeholdelses- og rengöringsindgreb aller de perioder, hvor pumpen ikke anvendes.

Pumpen er udstyret med drejelige indgange, med henblick på at lette installationen. (3) og (4).

I tilfælde af fleksible rørledninger skal man, om nɒdvendigt, anvende en kurve fig. 1 og have-sættet bestænde af rørledning af PE og sættet med samlestykker med indsats, der ikke medfølger men kan købes separat.

Det anbefales at anvende et pumpeindgangsfilter, monteret på sugeledningen, u Dover det indbyggede filter (1), ved tilstedevaere se af snavs af meget sma dimensioner.

• Udsæt ikke motoren for overdrevne antal af igangsætninger/timen, det anbefales varmt at man ikke overstiger 20 igangsætninger/timen.

Sugeledningens diameter skal vare storre end eller lig med elektropumpemundingens diameter, jfr. Tabel 3.

7. ELEKTRISK TILSLUTNING

Kontroller, at ledningsnettets spending stemmer overens med motorens mærkespanding, og at det er muligt at udføre en korrekt jord forbindelse. Overhold anvisningerne, som er anført på mærkeskiltet og i tabel 3 i++, donne vegledning.

Längden på pumpens forsyningskabel begrænser installationsafstanden; ved behov for en forlærger, skal man forsikre sig, at denen er af samme type (eks.H05 RN-F eller H07 RN-F i Funktion af installationen) jfr. tab.3.

8. IGANGSAETNING

Start aldrig pumpen.uden at den er fyldt helt op med væske, cirka 4 liter.

Hvis vandreserven opbruges skal stikket øjeblikeligt trækkes ud, sã pumpen slukkes. Undgå tordrift.

1. Kontroller inden igangsætning, at pumpen er spædet korrekt, og sorg for at den er helt fyldt med rent vand, der skal hældes på gennem den dertil beregnede Åbning, after at have fjernet pafyldningsdækslet på det gennemsigtige filter (1), med hænderne eller med det relevante medfolgende instrument. Denne handling er af grundlæggende betydning for pumpen Funktion og er strengt nødvendig, for at den mekaniske pakning er velsmurt. Tørdrift vil medføre uoprettelige skader på den mekaniske pakning.
2. Päfyldningsdækslet skral skrues helt i bund (1).
3. Sæt forsyningskablets stik i en stikkontakt med strøm på 220-240V. Giv agt! Pumpemotoren går straks i gang, vendet vil strømme ud after højst 3 minutter, hvilket afhænger af vandstandens dybde i bronden eller cisternen.
4. Pumpen slár automatisk fra, nár det maksimale tryk er oparbejdet. Hvis trykket, ved brug af vand, falder til under minimum, gár pumpen automatisk i gang. Jfr. Tab.3.
5. Sluk pumpen definitivt, ved at trække forsyningskablets stik ud.

9. FORHOLDSREGLER

FARE FOR FROST: Hvis pumpen forbliver inaktiv ved en temperatur på under 0^ , er det nødvendigt, at forsikre sig om at der ikke er vand heri, da der kan opstå revner på plastikdelene, hvis vendet fryser til is.
Hvis pumpen er blevet anvendtil stoffer med en tendens til at aflejre sig, eller til klorvand, skal den skyllles after brug med en kraftig vandstråle, for at undgå at der danner sig aflejringer eller belægninger, som vil kinne reducere pumpens eigenskaber.

10. VEDLIGEHOLDELSOG RENGORGING

Under normal Funktion har elektropumpen intet behov for vedligeholdse. Ethvert reparations-ller vedligeholdsesindgreb ma under alle omstendigheder fsigma, after at pumpen er blevet koblet fra strormforsyningen. Kontroler at pumpen er blevet genmonteret korrekt, sa der ikke skabes fare for materiel eller personer, när pumpen genstartes.

10.1 Rengoring af sugefilteret

(Fig. 3)

• Frakobl pumpens strømforsyning.
  Tom pumpen ved at abne aflbsdaekslet (6), after forst at have lukket skodderne forude for pumpen (om til stede).
• Skru dækslet af filterkammeret, med hænderne eller vha. det relevante medfølgende redskab.
  Trak filterenheden ud fra oversiden.
• Skyl koppen under rindende vand ogrens filteret med en blod børste.
  Udfor handlingerne i den omvende rækkefolge, for at genmontere filteret.

10.2 Rengoring af kontraventilen

(Fig. 4)

• Frakobl pumpens strømforsyning.

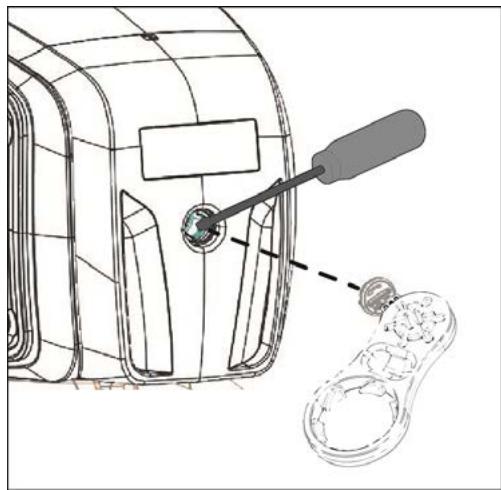

  Fjern kontraventilens deksel (5) med det medfolgende redskab
• Tag kontraventilen ud og rens den for eventuelt snavs.
  Montér delene i omvendt rækkefolge af demonteringen.

11. FEJLFINDING

ULEMPER	KONTROLLER (mulige ørsager)	LØSNINGER
1. Motoren starter ikke og der høres ingen støj.	A. Kontrollér de elektriske tilslutninger.B. Kontrollér at motoren er under spænding.C. Kontrollér sikringerne.D. Muligt termosikringsindgreb	C. Udskift sprungne sikringerD. Vent i ca. 20 min. til motoren er kølet af.Find frem til ørsagen og eliminér den.NB.: Eventuel øjeblikkelig gentagelse afforholdet betyder at motoren er kortsluttet.
2. Motoren starter ikke men der høres støj.	A. Kontrollér at ledningsnettets spændingstemmer overens medmærkespændingen.B. Kontrollér for mulig tilstopning afpumpen eller motoren.C. Kontrollér at akslen ikke er blokeret.D. Kontrollér kondensatorens tilstand.	B. Eliminér tilstopningerne.C.Anvend det medfølgende redskab til atskrue dækslet af, og en skruetrækker til at ophæve akslens blokering.D. Udskift kondensatoren
3. Motoren drejer med besvær.	A. Kontrollér at forsyningsspændingen er tilstrækkelig.B. Kontrollér for mulige gnidinger mellembevægelige og stationære dele.	B. Eliminér ørsagerne til gnidningerne.
4. Pumpen leverer ikke.	A. Pumpen er ikke blevet spædet korrekt.B. Sugeledning med utilstrækkelig diameter.C. Tilstoppet kontraventil NRV eller filter.	A. Fyld pumpen med vand og spæd den,og sørg for at den tommas for luft, ved at skrue luftafledningsdækslet afB. Udskift ledningen med en med størrediameter.C. Rens filteret, og hvis dette ikke er nokkontraventilen.
5. Pumpen spædes—itke.	A. Luftfindsugning gennem sueledningen.	A. Eliminér fænomenet ved at kontrollere forbindelsernes og sueledingengens æthed, og gentag spædehandlingen.
	B. En negativ hældning på sueledningen fremme luftlommeforekomst.	B. Korrigér sueledingengens hældning.
6. Pumpen leverer—itke tilstrækkeligt.	A. Sugeledningen er tilstoppet.	A. Rens sueledtingen.
	B. Pumpehjulet er nedslidt eller blokeret.	B. Fjern blokeringerne eller udskift de slidte dele.
	C. Sugeledning med utilstrækkelig diameter.	C. Udskift sueledtingen med en med større diameter.
7. Pumpen tænder og slukker for ofte.	A. Beskadigelse af ekspansionsbeholderens membran.	A. Lad membranen udskifte af den autoriserede tekniske assistance.
	B. Ekspansionsbeholderens tryk er for lavt.	B. Fyld ekspansionsbeholderen, til belastning på 1,6+-0,2 bar. Jfr. Tab.3.
8. Pumpen vibrerer og støjer under Funktion.	A. Kontroller at pumpen og rørledningerne er fastspændt korrekt.	A. Fastspænd de løstsiddende dele med omhu.
	B. Kavitet i pumpen, dvs. at den kræver en større vandmængde end den er i stand til at pumpe.	B. Reducér suehøjden eller kontrollér tryktabene.
	C. Pumpen arbejder ved over mærkedata.	C. Det kan hjælpe at begrænse trykket i tryksiden.

Trykket i ekspansionsbeholderen skal ligge pa ca. 1.6 +-0.2 bar. Der foretages en pafyldning pa fabrikken, og det er derfor ikke nødvendigt at foretage sig noget i forbindelse med første start.

Pafyldning af luft kræver brug af en luftpumpe, eller en pumpeanordning til.dkk, med trykindikator (manometer).

1. Skru beskytteseshæten af
2. Sæt luftpumpen eller pumpeanordningen til dæk på ekspansionsbeholderens ventil, og pump luft heri, indtil manometeret viser ca.1.6 +0.2 bar.
3. Skru beskytteseshæten på igen.

12. GARANTI

Enhver modifikation, som ikke er autoriseret på forhand af fabrikanten, fritager��ne for ethvert ansvar. Alle de anvendte resolvedele, i forbindelse med reparation, skal��e originale, og alt anvendt udstyr skal vare autoriseret af fabrikanten, med henblick på at kunne garantere den maksimale sikkerhed for maskinerne og de anlag, som disse kan monteres på.

Dette produit er dækket af en garanti (i 24 maneder fra købsdato i det Europæiske Fællesskab) hvad angár alle defekter, som kan henledes til fabrikationsfejl eller materialeskavanker.

Under garantien kan produitet, after fabrikantens skon, enten blive udskiftet med et i perfekt funktdsstand ell blive repareret gratis, hvis de falgende forhold er opfyldt:

• Produktet er blevet anvendt korrekt, i overensstemmelse med anvisningerne og uten at der, hverken af kober eller af tredjepart, er blevet foretaget reparationsforsg herpå.
• Produktet er blevet overdraget til salgsstedet med vedlapt dokumentation, der attesterer kabet (faktura aller kassebon) damit en kort beskrivelse af det foreliggende problem.

Pumpehjulet og andre sliddele indgär ikke i garantien. Indgreb under garanti ænderi i intet tilfælde garantiens oprindelige varighed.
