Type de produit	Hotte aspirante
Marque	ZANUSSI
Modèle	ZFV916Y
Commandes	Panneau tactile
Vitesses du moteur	4 vitesses + vitesse maximale temporisée (8 min)
Fonction Breeze	Rafraîchissement après cuisson, arrêt automatique après 60 min
Fonction Hob2Hood	Liaison automatique avec table de cuisson compatible
Éclairage	LED (remplacement par technicien)
Filtre à graisse	Lavable au lave-vaisselle ou à la main, nettoyage mensuel
Filtre à charbon	Non lavable, remplacement tous les 4 mois (selon usage)
Alarme filtre	Rouge fixe pour graisse, clignotant pour charbon
Réinitialisation alarme	Appui long 3 secondes sur la touche dédiée
Dimensions (estimées)	Largeur 90 cm (standard), profondeur 50 cm, hauteur variable
Poids (estimé)	Environ 15 kg
Alimentation	230 V ~ 50 Hz
Consommation énergétique	Classe énergétique non spécifiée
Niveau sonore	Variable selon vitesse
Installation	Voir instructions d'installation séparées
Entretien	Nettoyer filtres régulièrement, remplacer charbon
Réparabilité	Lampe LED et driver remplaçables par technicien
Recyclage	Ne pas jeter avec ordures ménagères, déposer en centre de recyclage

FOIRE AUX QUESTIONS - ZFV916Y ZANUSSI

Comment allumer et éteindre la hotte ?

Appuyez sur le symbole 1 (Marche/Arrêt) pendant 1 seconde pour allumer ou éteindre l'appareil.

Comment régler la vitesse du moteur ?

Utilisez les symboles 2 à 5 pour sélectionner la vitesse (1 à 4). Le symbole 5 active la vitesse maximale pendant 8 minutes, puis retourne au réglage précédent.

À quoi sert la fonction Breeze ?

La fonction Breeze (symbole 6) rafraîchit l'air après cuisson à faible bruit. Elle s'éteint automatiquement au bout de 60 minutes. À utiliser uniquement après cuisson.

Comment nettoyer le filtre à graisse ?

Retirez le filtre en ouvrant le couvercle, appuyez sur le levier de la pince, faites basculer le filtre vers le bas. Nettoyez à l'éponge avec détergent non abrasif ou au lave-vaisselle (cycle court, basse température). Replacez en suivant l'inverse.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon n'est pas lavable. Remplacez-le tous les 4 mois ou lorsque l'alarme filtre clignote en rouge. Pour changer : retirez les filtres à graisse, tournez le filtre à charbon vers la gauche et tirez, puis installez le neuf.

Que signifie le voyant rouge fixe ou clignotant ?

Le voyant rouge fixe indique que le filtre à graisse doit être nettoyé. Le voyant rouge clignotant indique que le filtre à charbon doit être remplacé ou nettoyé (selon type). Appuyez 3 secondes sur la touche dédiée pour réinitialiser après entretien.

Comment activer ou désactiver la notification du filtre à charbon ?

Assurez-vous que le bandeau est éteint, puis appuyez 3 secondes sur la touche de notification. Si le voyant clignote 5 fois, la notification est activée ; 3 fois, désactivée.

Puis-je remplacer moi-même l'ampoule LED ?

Non, l'ampoule LED et son driver doivent être remplacés uniquement par un technicien qualifié. En cas de panne, contactez le service après-vente.

Comment utiliser la fonction Hob2Hood ?

Cette fonction relie automatiquement la hotte à une table de cuisson compatible via infrarouge. La vitesse s'adapte à la température du récipient le plus chaud. Activez-la depuis la table de cuisson. Consultez la notice de la table pour plus d'infos.

Que faire en cas de dysfonctionnement ?

Consultez le chapitre Maintenance des consignes de sécurité. Pour les pièces électriques (LED, driver), faites appel à un technicien. Ne démontez pas l'appareil vous-même.

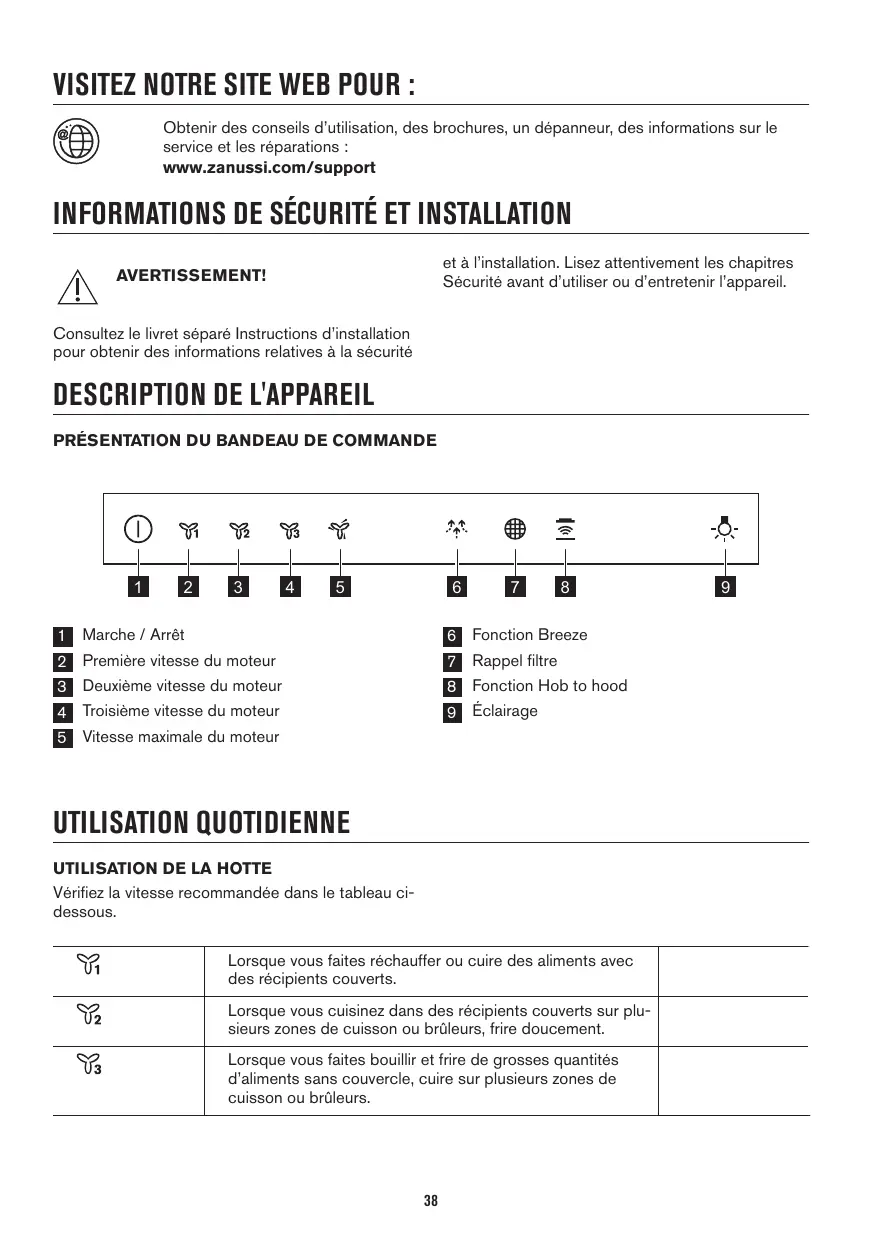

MODE D'EMPLOI ZFV916Y ZANUSSI

et à l'installation. Lisez attentivement les chapitres Sécurité avant d'utiliser ou d'entretenir l'appareil.

Consultez le livre séparé Instructions d'installation pour obtenir des informations relatives à la sécurité

Présentation du bandeau de commande

1 Marche / Arrêt 2 Première vitesse du moteur 3 Deuxième vitesse du moteur 4 Troisième vitesse du moteur 5 Vitesse maximale du moteur

6 Fonction Breeze 7 Rappel filtré 8 Fonction Hob to hood 9 Éclairage

Utilisation de la HOTTE

Vérifiez la vitesse recommandée dans le tableau ci-dessous.

Y1	Lorsque vous faites rechauffer ou cuire des aliments avec des recipients couverts.
Y2	Lorsque vous cuisinez dans des recipients couverts sur plusieurs zones de cuisson ou brûleurs, frire doucement.
Y3	Lorsque vous faites bouillir et frire de grosses quantités d'alments sans couvercle, cuire sur plusieurs zones de cuisson ou brûleurs.
Lorsque vous faites bouillir et frire de grosses quantités d'aliments sans couvercle, grande quantité d'humidité.
Rafraîchit l'air dans la cuisine après la cuisson à très faible niveau sonore. Elle peut être activée et désactivée en ap-puyant sur le symbole. La fonction s'éteint automatiquement au bout de 60 minutes. À utiliser uniquement après la cuis-son.

Nous vous recommandons de laisser la hotte fonctionner pendant environ 15 minutes après la cuisson.

Le bandeau de commande est tactile. Appuyez sur les symboles pendant 1 seconde pour activer les fonctions.

Pour utiliser la hotte :

1. Mettez en fonctionnement l'appareil en appuyant sur le symbole ①.

Vous pouvez maintenant activer les fonctions.

1. Pour activer la fonction, appuyez sur le symbole.
2. Si nécessaire, appuyez sur le symbole de l'éclairage pour éclairer la surface de cuisson.

Pour éteindre l'appareil, appuyez à nouveau sur le symbole ①.

Il s'agit d'une fonction automatique permettant de relier la table de cuisson à une hotte. La table de cuisson et la hotte disposent toutes les deux d'un convertisseur de signal infrarouge. La vitesse du ventilateur est définie automatiquement en se basant sur le réglage du mode et de la température du récipient le plus chaud se trouvant sur la table de cuisson. Vous pouvez également activer le ventilateur manuellement, depuis la table de cuisson. La fonction peut être activée depuis le bandeau de commande de la table de cuisson.

Pour plus d'informations sur l'utilisation de la fonction, reportez-vous à la notice d'utilisation de la table de cuisson.

Activation de la vitesse maximale du moteur

Lorsque vous appuyez sur la touche, la vitesse maximale du moteur est activée pendant 8 minutes.

Ensuite, l'appareil repasse aux précédents réglages de vitesse.

Lorsque la fonction est activée, un appui supplémentaire sur la touche n'a aucun effet.

Activation et désactivation de la notification du filtre

L'alarme du filtre vous rappelle qu'il est temps de changer ou de nettoyer le filtre à charbon et de nettoyer le filtre àGRAISE. Si le filtre àGRAISE doit être nettoyé, le voyant du filtre est allumé (en rouge) pendant 30 secondes. Si le filtre à charbon doit être remplacé ou nettoyé, le voyant du filtre clignote (en rouge) pendant 30 secondes.

Reportez-vous au paragraphe « Alarme du filtre » du chapitre « Entretien et nettoyage »

1. Activez le bandeau de commande.
2. Assurez-vous que les icônes sont éteintes.
3. Pour activer ou désactiver la notification du filtre à charbon, appuyez sur pendant 3 secondes.

Si la notification du filtré à charbon est activée, l'icone du filtré clignote (en rouge) 5 fois.

Si la notification du filtre à charbon est désactivée, l'icône du filtre clignote (en rouge) 3 fois.

Nettoyage du filtre à graisse

Chaque filtre doit être nettoyé au moins une fois par mois. Les filtres sont fixés à l'aide de pinces et de pivots du côté opposé.

Pour nettoyer le filtre :

1. Tirez sur le couvercle pour l'ouvrir.

1. Appuyez sur le levier de la pince de fixation du filtre, sous la hotte (1).

1. Faites basculer doucement l'avant du filtre vers le bas (2), puis tirez dessus.

Répétez les deux premières étapes pour tous les filtres.

1. Nettoyez les filtres à l'aide d'une éponge et d'un détergent non abrasif, ou au lave-vaisselle.

Le lave-vaiselle doit être réglé à basse température, sur cycle court. La décoloration du filtre à graissé n'a aucune incidence sur les performances de l'appareil.

1. Pour réinstaller le filtre, suivez les deux premières étapes dans l'ordre inverse.

Répétez les étapes pour tous les filtres, si présents.

Reemplacement du filtre au charbon

AVERTISSEMENT! Le filtre à charbon n'est pas lavable !

Le temps de saturation du filtré à charbon varie en fonction du type de cuisson et de la régularité du nettoyage du filtré à graisse.

Pour remplacer le filtre :

1. Retirez les filtres à graisse de l'appareil. Reportez-vous au paragraphe « Nettoyage du filtre à graisse » de ce chapitre.
2. Pour installer un nouveau filtre, suivez la même procédure dans l'ordre inverse.

Dans tous les cas, les filtres doivent être replacés au moins une fois tous les quatre mois.

Le filtre au charbon doit être remplacé si l'alarme du filtre se déclenche.

Reportez-vous au paragraphe « Alarme du contrôle » de ce chapitre.

Le temps de saturation du filtre à charbon varie en fonction du type de cuisson et la régularité du nettoyage du filtre à graisse.

AVERTISSEMENT! Le filtré à charbon n'est PAS lavable! Le filtré ne peut pas être régénéré!

Pour remplacer le filtre à charbon :

1. Retirez les filtres à graisse de l'appareil. Reportez-vous au paragraphe « Nettoyage du filtre à graisse » de ce chapitre.
2. Tournez le filtre vers la gauche (1) et tirez-dessus (2).

Pour réinstaller le filtre, suivez les étapes dans l'ordre inverse.

ALARME du filtre

Reportez-vous au paragraphe « Activation et désactivation de l'alarme du filtre » du chapitre « Utilisation quotidienne »

Reportez-vous au paragraphe « Nettoyage du filtré à charbon » de ce chapitre.

Reportez-vous au paragraphe « Nettoyage du filtre à charbon ou remplacement du filtre à charbon » (en fonction du type de filtre).

Pour réinitialiser l'alarme :

Appuyez sur pendant 3 secondes.

Reemplacement de l'ampoule

Cet appareil est fourni avec une lampe LED et un équipement de contrôle séparé (pilote LED). Ces pièces peuvent uniquement être remplacées par un technicien. En cas de dysfonctionnement, reportez-vous au paragraphe « Maintenance » du chapitre « Consignes de sécurité ».

En matière de protection de l'environnement

Recyclez les matériaux portant le symbole. Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas.

les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

Concerne la france uniquement :

Cet appareil, ses accessoires et cordons se recyclent

Points de collecte sur www. quelfaideresmedechets. fr Privilegiez la réparation ou le don de cet appareil.
