Produkttyp	Köksfläkt
Märke	ZANUSSI
Modell	ZFV916Y
Kontroller	Pekskärmspanel
Motorhastigheter	4 hastigheter + temporär maxhastighet (8 min)
Breeze-funktion	Avkylning efter tillagning, automatisk avstängning efter 60 min
Hob2Hood-funktion	Automatisk anslutning till kompatibel häll
Belysning	LED (byte av tekniker)
Fettfilter	Diskmaskins- eller handtvättbart, månadsrengöring
Kolfilter	Inte tvättbart, byte var 4:e månad (beroende på användning)
Filterlarm	Fast röd för fett, blinkande för kol
Återställning av larm	Tryck och håll i 3 sekunder på avsedd knapp
Mått (uppskattade)	Bredd 90 cm (standard), djup 50 cm, höjd variabel
Vikt (uppskattad)	Cirka 15 kg
Strömförsörjning	230 V ~ 50 Hz
Energiförbrukning	Energiklass ej specificerad
Ljudnivå	Varierar beroende på hastighet
Installation	Se separat installationsinstruktioner
Underhåll	Rengör filter regelbundet, byt kol
Reparerbarhet	LED-lampa och drivare kan bytas av tekniker
Återvinning	Kasta inte med hushållsavfall, lämna på återvinningscentral

Vanliga frågor - ZFV916Y ZANUSSI

Hur tänder och släcker man fläkten?

Tryck på symbolen 1 (På/Av) i 1 sekund för att tända eller släcka apparaten.

Hur justerar man motorhastigheten?

Använd symbolerna 2 till 5 för att välja hastighet (1 till 4). Symbol 5 aktiverar maxhastighet i 8 minuter och återgår sedan till föregående inställning.

Vad används Breeze-funktionen till?

Funktionen Breeze (symbol 6) kyler luften efter tillagning med låg ljudnivå. Den stängs automatiskt av efter 60 minuter. Använd endast efter tillagning.

Hur rengör man fettfiltret?

Ta bort filtret genom att öppna locket, tryck på klämmans spak, fäll ned filtret. Rengör med svamp och icke-slipande rengöringsmedel eller i diskmaskin (kort program, låg temperatur). Sätt tillbaka i omvänd ordning.

När behöver kolfiltret bytas?

Kolfiltret är inte tvättbart. Byt det var 4:e månad eller när filterlarmet blinkar rött. För att byta: ta bort fettfiltren, vrid kolfiltret åt vänster och dra, installera sedan det nya.

Vad betyder fast eller blinkande röd lampa?

Fast röd lampa indikerar att fettfiltret måste rengöras. Blinkande röd lampa indikerar att kolfiltret måste bytas eller rengöras (beroende på typ). Tryck i 3 sekunder på avsedd knapp för att återställa efter underhåll.

Hur aktiverar eller avaktiverar man notifieringen för kolfilter?

Se till att panelen är avstängd, tryck sedan på 3 sekunder på notifieringsknappen. Om lampan blinkar 5 gånger är notifieringen aktiverad; 3 gånger, avaktiverad.

Kan jag själv byta LED-lampan?

Nej, LED-lampan och dess drivare måste bytas av en kvalificerad tekniker. Vid fel, kontakta kundtjänst.

Hur använder man Hob2Hood-funktionen?

Denna funktion kopplar automatiskt fläkten till en kompatibel häll via infraröd. Hastigheten anpassas till temperaturen på den hetaste behållaren. Aktivera den från hällen. Se hällens bruksanvisning för mer info.

Vad gör man vid funktionsstörning?

Se kapitlet Underhåll i säkerhetsföreskrifterna. För elektriska delar (LED, drivare), kontakta en tekniker. Ta inte isär apparaten själv.

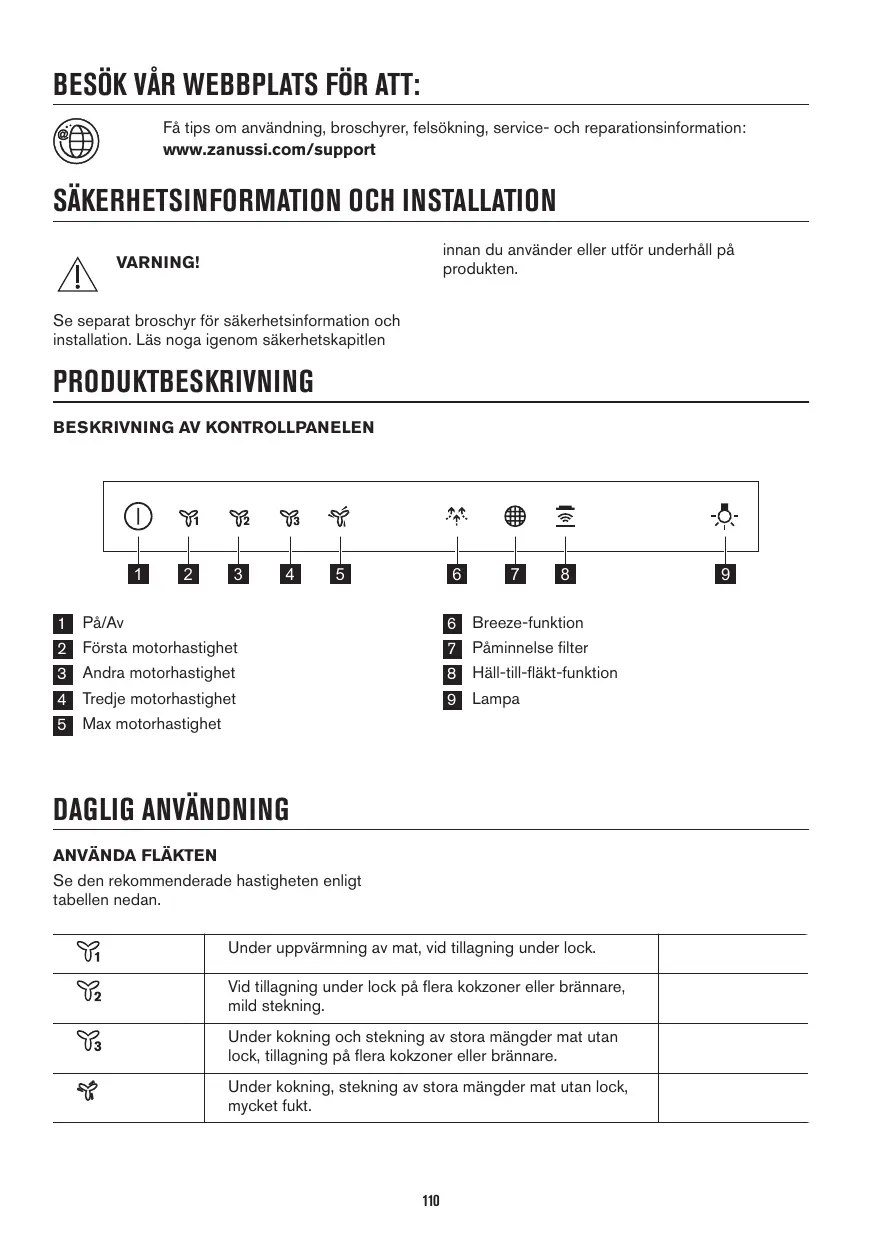

BRUKSANVISNING ZFV916Y ZANUSSI

Se separat broschyr för säkerhetsinformation och installation. Läs noga igenom säkerhetskapitlen

innan du använder eller utför underhåll på produkten.

PRODUKTBESKRIVNING

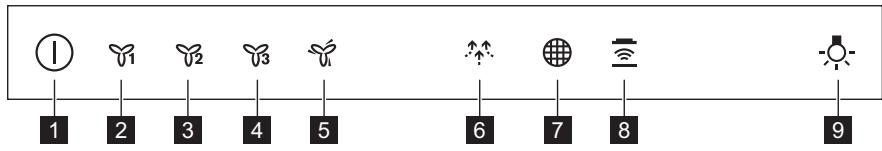

BESKRIVNING AV KONTROLLPANELEN

På/Av 2 Första motorhastighet 3 Andra motorhastighet 4 Tredje motorhastighet 5 Max motorhastighet

6 Breeze-funktion 7 Påminnelse filter 8 Häll-till-fläkt-funktion 9 Lampa

DAGLIG ANVÄNDNING

ANVÄNDA FLÄKTEN

Se den rekommenderade hastigheten enligt tabellen nedan.

Y1	Under uppvärmning av mat, vid tillagning under lock.
Y2	Vid tillagning under lock på flera kokzoner erller brännare, mild stekning.
Y3	Under kokning och stekning av stora mängder matutan lock, tillagning på flera kokzoner erller brännare.
Y	Under kokning, stekning av stora mängder matutan lock, mycket fukt.

Vi rekommenderar att du lämnar fläkten på i cirka 15 minuter efter tillagningen.

Kontrollpanelen är ett sensorfält. Tryck på symbolerna i 1 sekund för att aktivera funktionerna.

Använda fläkten:

1. Sätt på produkten genom att trycka på ①- symbolen. Du kan nu aktivera funktionerna.
2. För att aktivera funktionen, tryck på symbolen.
3. Vid behov, tryck på lampsymbolen för att tända lamporna.

För att stänga av produkten, tryck på ①-symbolen en gång till.

HÄLL-TILL-FLÄKT-FUNKTION

Det är en automatisk funktion som kopplar hällen till en köksfläkt. Både hällen och köksfläkten har en infraröd signalkommunikator. Fläktens hastighet definieras automatiskt med utgångspunkt från lägesinställningen och temperaturen för det hetaste kokkärlet på hällen. Du kan också använda fläkten från hällen manuellt. Funktionen kan aktiveras från hällens kontrollpanel.

För mer information om hur man använder funktionen, se hällens användarmanual.

AKTIVERA MAXIMAL MOTORHASTIGHET

När du trycker på -knappen startas maximal motorhastighet i 8 minuter. Därefter återgår produkten till föregående inställning.

SKÖTSEL OCH RENGÖRING

RENGÖRA FETTFILTRET

Alla filter måste rengöras minst en gång i månaden. Filter monteras med hjälp av klämmor och stift på motsatt sida.

För att rengöra filtret:

1. Dra i höljet för att öppna det.

När funktionen är påslagen och om du trycker ytterligare gånger på knappen, har det ingen effekt.

AKTIVERA OCH AVAKTIVERA FILTERMEDDELANDE

Filterlarmet påminner om att byta eller rengöra kolfiltret och rengöra fettfiltret. Filterindikatorn lyser (rött) i 30 sekunder om fettfiltret måste rengöras. Filterindikatorn blinkar (rött) i 30 sekunder om kolfiltret måste bytas eller rengöras.

Se filterlarmet i kapitlet underhåll och rengöring.

1. Slå på kontrollpanelen.
2. Se till att ikonerna är släckta.
3. För att aktivera eller avaktivera kolfiltermeddelandet, tryck på i 3 sekunder.

Om kolfiltermeddelandet är aktiverat blinkar filterikonen (rött) 5 gånger.

Om kolfiltermeddelandet är avaktiverat blinkar filterikonen (rött) 3 gånger.

1. Tryck ner handtaget på monteringsklämman på filterpanelen under fläkten (1).

1. Luta framsidan av filtret nedåt (2) lite lätt och dra sedan.

Upprepa de första två stegen för alla filter.

1. Rengör filtren med en svamp med rengöringsmedel utan slipmedel eller i diskmaskin.

Diskmaskinen måste ställas in på en låg temperatur och ett kort program. Fettfiltret kan missfärgas, men detta påverkar inte produktens prestanda.

1. För att sätta tillbaka filtren, gör de två första stegen i omvänd ordning.

Upprepa stegen för alla filter om så behövs.

BYTE AV KOLFILTRET

VARNING! Kolfiltret kan inte tvättas!

Tiden när kolfiltret är mättat varierar beroende på typ av matlagning och hur ofta du rengör fettfiltret.

För att byta filtret:

1. Ta bort fettfiltren från produkten. Se "Rengöring av fettfilter" i det här kapitlet.
2. Utför proceduren i omvänd ordning när du ska installera ett nytt filter.

Under alla omständigheter måste filtren bytas minst var fjärde månad.

BYTE AV KOLFILTRET

Kolfiltret måste bytas om filterlarmet är på.

Se filterlarm i det här kapitlet.

Tiden när kolfiltret är mättat varierar beroende på typ av matlagning och hur ofta du rengör fettfiltret.

VARNING! Kolfiltret kan INTE tvättas!

Filtret kan inte återanvändas!

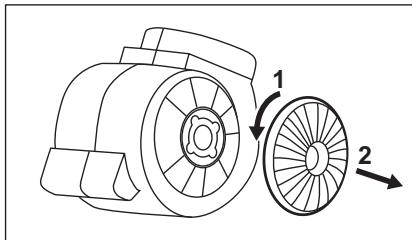

Byte av kolfiltret:

1. Ta bort fettfiltren från produkten. Se "Rengöring av fettfilter" i det här kapitlet.
2. Vrid filtret moturs (1) och dra (2).

För att sätta tillbaka filtren, gör stegen i omvänd ordning.

FILTERLARM

Se hur man aktiverar och avaktiverar filterlarmet i kapitlet Daglig Användning.

Se "Rengöring av fettfilter" i det här kapitlet.

Se rengöring av kolfiltret eller byte av kolfiltret (beror på filtyp).

För att återställa larmet:

Tryck på i 3 sekunder.

BYTE AV LED-LAMPA

Denna maskin levereras med en LED-lampa och separat kontrolldon (LED-drivrutin). Dessa delar kan endast bytas ut av en tekniker. Vid eventuella funktionsfel hänvisas till "Service" i kapitlet "Säkerhetsanvisningar".

Återvinn material med symbolen . Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med

symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunalkontoret.
