ZFV916Y - Frigorifero ZANUSSI - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	ZANUSSI
Modello	ZFV916Y
Comandi	Pannello tattile
Velocità del motore	4 velocità + velocità massima temporizzata (8 min)
Funzione Breeze	Rinfrescamento dopo la cottura, spegnimento automatico dopo 60 min
Funzione Hob2Hood	Collegamento automatico con piano di cottura compatibile
Illuminazione	LED (sostituzione da parte del tecnico)
Filtro antigrasso	Lavabile in lavastoviglie o a mano, pulizia mensile
Filtro a carbone	Non lavabile, sostituzione ogni 4 mesi (in base all'uso)
Allarme filtro	Rosso fisso per grasso, lampeggiante per carbone
Ripristino allarme	Pressione prolungata per 3 secondi sul tasto dedicato
Dimensioni (stimate)	Larghezza 90 cm (standard), profondità 50 cm, altezza variabile
Peso (stimato)	Circa 15 kg
Alimentazione	230 V ~ 50 Hz
Consumo energetico	Classe energetica non specificata
Livello di rumore	Variabile in base alla velocità
Installazione	Vedere le istruzioni di installazione separate
Manutenzione	Pulire i filtri regolarmente, sostituire il carbone
Riparabilità	Lampada LED e driver sostituibili dal tecnico
Riciclaggio	Non gettare con i rifiuti domestici, depositare in un centro di riciclaggio

Domande frequenti - ZFV916Y ZANUSSI

Come accendere e spegnere la cappa?

Premere il simbolo 1 (Acceso/Spento) per 1 secondo per accendere o spegnere l'apparecchio.

Come regolare la velocità del motore?

Utilizzare i simboli 2 a 5 per selezionare la velocità (1 a 4). Il simbolo 5 attiva la velocità massima per 8 minuti, poi torna all'impostazione precedente.

A cosa serve la funzione Breeze?

La funzione Breeze (simbolo 6) rinfresca l'aria dopo la cottura a basso rumore. Si spegne automaticamente dopo 60 minuti. Da utilizzare solo dopo la cottura.

Come pulire il filtro antigrasso?

Rimuovere il filtro aprendo il coperchio, premere la leva della pinza, far ruotare il filtro verso il basso. Pulire con spugna e detergente non abrasivo o in lavastoviglie (ciclo breve, bassa temperatura). Rimontare seguendo l'ordine inverso.

Quando bisogna sostituire il filtro a carbone?

Il filtro a carbone non è lavabile. Sostituirlo ogni 4 mesi o quando l'allarme filtro lampeggia in rosso. Per cambiare: rimuovere i filtri antigrasso, ruotare il filtro a carbone verso sinistra e tirare, quindi installare quello nuovo.

Cosa significa la spia rossa fissa o lampeggiante?

La spia rossa fissa indica che il filtro antigrasso deve essere pulito. La spia rossa lampeggiante indica che il filtro a carbone deve essere sostituito o pulito (a seconda del tipo). Premere per 3 secondi il tasto dedicato per ripristinare dopo la manutenzione.

Come attivare o disattivare la notifica del filtro a carbone?

Assicurarsi che il pannello sia spento, quindi premere per 3 secondi il tasto di notifica. Se la spia lampeggia 5 volte, la notifica è attiva; 3 volte, disattivata.

Posso sostituire da solo la lampadina LED?

No, la lampadina LED e il suo driver devono essere sostituiti solo da un tecnico qualificato. In caso di guasto, contattare il servizio di assistenza.

Come utilizzare la funzione Hob2Hood?

Questa funzione collega automaticamente la cappa a un piano di cottura compatibile tramite infrarossi. La velocità si adatta alla temperatura del recipiente più caldo. Attivarla dal piano di cottura. Consultare il manuale del piano per maggiori informazioni.

Cosa fare in caso di malfunzionamento?

Consultare il capitolo Manutenzione delle istruzioni di sicurezza. Per le parti elettriche (LED, driver), chiamare un tecnico. Non smontare l'apparecchio da soli.

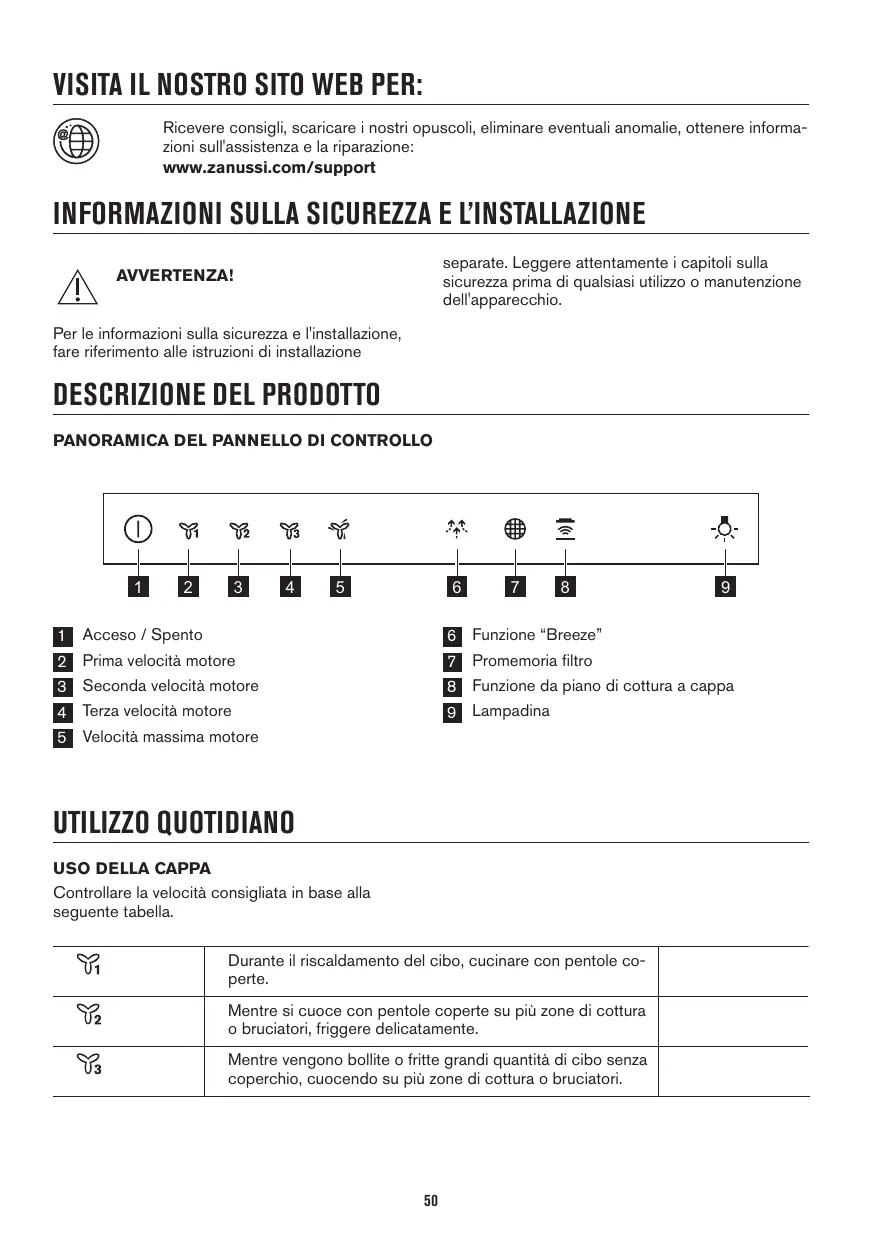

MANUALE UTENTE ZFV916Y ZANUSSI

INFORMAZIONI SULLA SICUREZZA E L'INSTALLAZIONE

AVVERTENZA!

Per le informazioni sulla sicurezza e l'installazione, fare riferimento alle istruzioni di installmente

separate. Leggere attentamente i capitoli sulla sicurezza prima di qualsiasi utilizzato o manutenzione dell'apparecchio.

DESCRIZIONE DEL PRODOTTO

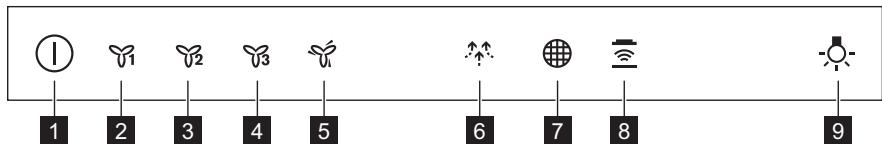

PANORAMICA DEL PANELLO DI CONTROLLO

1 Acceso / Spento
2 Prima velocità motore
3 Seconda velocita motore
4 Terza velocità motore
5 Velocità massima motore

6 Funzione "Breeze"
7 Promemoria filtro
8 Funzione da piano di cottura a cappa
9 Lampadina

UTILIZZO QUOTIDIANO

USO DELLA Cappa

Controllare la velocità consigliata in base alla seguente tabella.

Y1	Durante il riscaldamento del cibo, cucinare con pentole co-perte.
Y2	Mentre si cuoce con pentole coperte su più zone di cottura o bruciatori, friggere delicatamente.
Y3	Mentre vengono ballite o fritte grande quantità di cibo alla coperchio, cuocendo su più zone di cottura o bruciatori.
	Mentre vengono ballite grande quantità di ciborawnco-perchio,elevatamumidità.
	Rinfresca l'aria in cucina dopo la cottura aun livello di ru-morositàmolto basso.Può essere attivata e disattivata toc-cando il simbolo.La funzione si disattiva automaticamente-dopo 60 minuti.Usezare solo Uponla cottura.

Si consiglia di lasciare la cappa in funzione per circa 15 minuti dopo la cottura.

Il pannello di controllo è un Campo sensore. Toccare i symboli per 1 secondo per attivare le funzioni.

Per far funzionare la cappa:

1. Accendere l'apparecchiatura premendo il simbolo ①.

É ora possibile attivare le funzioni.
2. Per attivare la funzione toccare il symbolo.
3. Se necessario, toccare il symbolo spia per illuminare la superficie di cottura.

Per spegnere l'apparecchiatura, premere nuovamente il significo ①.

FUNZIONE DA PIANO DI COTTURA A CAPPA

É una funzione automatica che collega il piano di cottura a una cappa. Sia il piano di cottura che la cappa disponogo di un comunicatore di segnale a infrarossi. La velocità della ventola viene definita automaticamente sulla base delle impostazioni della modalità e della temperatura della pentola più calda sul piano di cottura. Éanche possibile mettere in funzione la ventola usinglo il piano di cottura manualmente. La funzione può essere attivata dal pannello del piano di cottura.

Per ulteriori informazioni su come utilizzare la funzione, consultare il manuale utente del piano di cottura.

ATTIVAZIONE MOTORE VELOCITÀ MASSIMA

Quando viene premuto il tasto , la velocità massima del motore inizia a funzionare per 8 minuti.

Successivamente l'apparecchiatura torna all'impostazione di velocità precedente.

Quando la funzione è attiva, un ulteriore s Fioramento del pulsante non comporta nessun effetto.

ATTIVAZIONE E DISATTIVAZIONE DELLA NOTIFICA FILTRO

L'allarmechio ricorda di cuiare o pulire il filtrocarbone e pulire il filtro antigrasso. L'indicatore filtrosi accende (rosso) per 30 secondi se è necessario pulire il filtro antigrasso. L'indicatore delfiltrolampeggia (rosso) per 30 secondi. se ilfiltracarbone delve essere sostituito o pulito.

Rimandiamo all'allarme del filtro nel capitolo dedicato alla pulizia e alla cura.

1. Accendere il pannello dei comandi.
2. Verificare che le icone siano spente.
3. Per attivare o disattivare la notifica filtering carbone, sfiorare premere per 3 secondi.

Se la notifica del filtro carbone è attivata, l'icona filtrlo lampeggia (rosso) cinque volte.

Se la notifica del filtro carbone è disattivata, l'icona filtro lampeggia (rosso) tre volte.

PULIZIA DEL FILTRO ANTIGRASSO

Ogni fatto delve essere pulito almeno una volta al mese. I filtri sono montati con l'uso di clip e perché sul lato opposto.

Per pulire il filtro:

1. Tirare il coperchio per aprirlo.

1. Premere l'impugnatura del clip di montaggio sul pannello del fattoizzato alla cappa (1).

1. Inclinare leggermente la parte anteriore del filtro verso il basso (2), quindi tirare.

Ripetere i primi due passaggi per tutti i filtri.

1. Pulire i filtri con una spugna con detergenti non abrasivi o in lavastoviglie.

La lavastoviglie delve essere impostata su una temperatura bassa e un ciclo breve. Ilchio antigrasso potrebbsolorire, non influisce in alcun modo sulle prestazioni dell'apparecchiatura.

1. Per montare i filtri, eseguire i primi due passaggi nell'ordine inverso.

Ripetere i passaggi per tutti i filtri, ove applicabile.

SOSTITUZIONE DEL FILTRO AL CARBONE ATTIVO

AVVERTENZA! Ilchio al carbone attivo non è lavabile!

Il tempo di saturazione del filtro al carbone attivo varia a seconda del tipo di cottura e della regolarità di pulizia del filtrto anti-grasso.

Per sostituire il filtro:

1. Rimuovere i filtri antigrasso dall'apparecchiatura.

Rimandiamo alla sezione "Pulizia del filtro antigrasso" in quello capitolo.

1. Per installare un nuovochio, eseguire gli stessi passaggi nell'ordine inverso.

In agli caso è necessario sostituire i filtri almeno agli quattro mesi.

SOSTITUZIONE DEL FILTRO AL CARBONE ATTIVO

Ilchio al carbone attivo devese sostituito se l'allarmechio è acceso.

Fare riferimento alla sezione allarme.
filtrono nel presente capitolo.

Il tempo di saturazione del filtro al carbone attivo varia a seconda del tipo di cottura e della regolarità di pulizia del filtrto anti-grasso.

AVVERTENZA! Il filtro al carbone attivo NON è lavabile! Il filtro non vuò essere rigenerato!

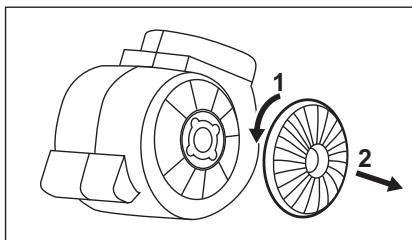

Per sostituire ilhetto al carbone attivo:

1. Rimuovere i filtri antigrasso dall'apparecchiatura.

Rimandiamo alla sezione "Pulizia del filtro antigrasso" in quello capitolo.

1. Ruotare il filtro in senso anti-orario (1) e poi tirare (2).

Per rimontare i filtri, eseguire i passaggi nell'ordine inverso.

ALLARME Filtro

Rimandiamo all'attivazione e alla disattivazione dell'allarme filtro nel capitolo uso quotidiano.

Rimandiamo alla sezione "Pulizia del filtrato antigrasso" in quello capitolo.

Fare riferimento alla pulizia del filtro al carbone o alla sostituzione del filtro al carbone attivo (dipende dal tipo di filtro).

Per resettare l'allarme:

Sfiorare il tasto per 3 secondi.

SOSTITUZIONE DELLA LAMPADINA

Questi componenti possono essere sostituiti solo da un technician. In caso di anomalie di funzionamento rimandiamo a "Assistenza" nel capitolo dedicato alle "Istruzioni di sicurezza".

CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il symbolo. Buttare l'imballaggio negli apposti contentitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche e edelettroniche. Non

smaltire le apparecchiature che riportano il symbolo
insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.
